Как правильно вязать арматуру на ленточный фундамент: инструкция

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

Как монтируют каркас?

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

относительная конструктивная простота,
возможность оборудовать подвальное помещение,
способность выдерживать тяжелые перекрытия,
отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Купить бетон

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
Вращательными движениями крючка создается скрутка из нескольких оборотов;
Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

Как правильно вязать арматуру для фундамента + схема

Содержание статьи

1 Правила и схемы вязки арматуры
2 Ленточный фундамент
3 Плитный фундамент
4 Ростверк
5 Столбы и сваи

Чтобы самостоятельно сделать арматурный каркас для ленточного, столбчатого или свайного фундамента, сетку для плавающей плиты, необходимо научиться правильно вязать продольные и поперечные стыки стержней. Для этого достаточно самодельного или заводского крючка и знания схем расположения арматуры внутри бетонных конструкций.

Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
изгибается пополам, заводится под нахлест прутков по диагонали;
жало крючка продевается в петлю;
проволочный хомут натягивается;
свободный край укладывается на ложе крючка;
вращением жала инструмента создается скрутка в 3-4 оборота;
после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Ленточный фундамент

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

прямые прутки в углах соединены перехлестом;
каркасы стоят на подбетонке на вертикальных стержнях;
в сечении бетонной конструкции арматуры меньше 0,1%;
не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

Нельзя армировать углы ленточного фундамента простым перехлестом прутков. Армирование производится по специальным схемам анкеровки, представленным ниже.

При армировании ленты следует учитывать особенности этого фундамента:

при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;
подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;
соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

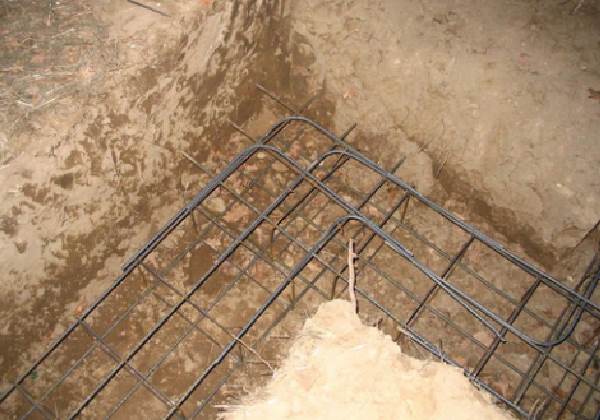

Схемы армирования углов ленточного фундамента.

Важно! Хомуты (поперечные горизонтальные и вертикальные прутки) необходимы в основном для придания каркасам необходимой пространственной геометрии. Поэтому арматура считается конструкционной, не испытывает нагрузок при эксплуатации. Диаметр принимается равным 6 и 8 мм для длины менее 80 см и более 80 см, соответственно.

Более подробная информация в статье: Схемы армирования ленточного фундамента.

Плитный фундамент

Поскольку плавающая плита считается самым дорогостоящим фундаментом, в средней части конструкции может использоваться разряженное армирование. Однако этот метод экономии материалов требует профессионального расчета в специальных программах. Поэтому индивидуальные застройщики чаще всего используют арматурные сетки с одинаковой ячейкой.

Правильно вязать арматуру в сетки не сложно, однако, не обладающие опытом и профильным образованием любители допускают ошибки:

Чтобы собрать арматурный каркас плиты, верхнюю сетку необходимо зафиксировать на некотором расстоянии над нижним поясом. Для этого применяются столики, лягушки, пауки, прочие элементы с отогнутыми лапками для опирания на нижние ячейки, полками, поддерживающими верхний слой.

Паук из арматуры диаметром 8 мм.

При изгибании арматуры на объекте запрещено нагревать прутки газосваркой. Должны использоваться гибочные станки или обоймы, обеспечивающие нужный радиус изгиба. В местах расположения несущих стен плитный фундамент усиливается дополнительной арматурой, т.е. шаг ячейки уменьшается вдвое.

В плитах с ребрами жесткости под несущими стенами располагаются каркасы по аналогии с ленточными фундаментами, ростверками. Их жестко связывают с сетками плиты, обеспечивают стандартные защитные слои бетона.

Более подробная информация в статье: Как правильно вязать арматуру для монолитной плиты.

Ростверк

Внешняя схожесть ростверка с ленточным фундаментом приводит к ошибкам самостоятельного армирования. Лента испытывает растяжения в подошве от сборных нагрузок коттеджа, в верхней части от вспучивания грунтов. На ростверк силы пучения не действуют никогда, поскольку он отделяется от земли сминаемым слоем пенополистирола или воздушным зазором 10 – 20 см. Однако здесь возникает изгибающий момент в вертикальном направлении в местах жесткого защемления стоек в балки.

Важно! Для ростверка недостаточно сделать стандартный каркас из обвязанных хомутами продольных стержней. Нужно дополнительно усилить верхний ряд возле колонн (сваи и столбы), весь нижний пояс.

Схема правильного армирования узла сопряжения ростверк/свая.

Рекомендации, как правильно вязать арматурные стыки, относятся только к стальным стержням. Не рекомендуется использовать в фундаментах композитную арматуру, которая при появлении растягивающих усилий вначале удлиняется, лишь затем начинает воспринимать нагрузки. Это чревато раскрытием трещин в подошве верхней части бетонных балок фундамента, из которых состоит ростверк.

Рекомендуем прочитать: Армирование ростверка свайного фундамента.

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
минимальное число продольных прутков в одном столбе или свае равно 4.

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Рекомендуем прочитать: Армирование буронабивных свай.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

Расположение арматурных стяжек

в бетонном фундаменте | Реокрит | Цены на бетон | Поставщики бетона и стали

Арматура или арматурные стержни чрезвычайно необходимы для структурной устойчивости любого строительного проекта, поскольку они обеспечивают устойчивость здания к растрескиванию и прочность. Однако бетону не хватает прочности на растяжение, и он может легко треснуть. Наличие арматуры усиливает бетон и помогает удерживать его в сжатом состоянии. Арматурная сетка Brisbane встречается во множестве конструкций.

Арматурные стержни должны быть помещены в бетон глубиной не менее пяти-шести дюймов. Они должны располагаться либо по центру, либо немного выше центра плиты. Вот почему толщина и качество бетонной плиты имеют значение. Стальная арматура также должна быть размещена в правильном месте для максимального структурного преимущества. Размещение его в неправильном месте может привести к серьезным структурным разрушениям.

О чем следует помнить при размещении арматурных стяжек

Прежде всего, арматурные стержни должны быть правильно связаны в сетчатую конструкцию, прежде чем размещать ее на бетоне. Есть несколько важных моментов, которые необходимо помнить при вязке арматурных стержней.

Арматурный каркас должен быть правильно размещен на плите, не слишком высоко и не слишком низко. Если он будет установлен неправильно, то несущая способность сильно пострадает, и в конструкции могут появиться трещины.
Профессиональные строители знают основные правила размещения арматурной стяжки. Они никогда не будут заливать предварительно смешанный бетон в Брисбене поверх арматурной конструкции или размещать арматурную конструкцию на свежем бетоне.
Арматура должна быть усилена стальной проволокой в основных точках. Это помогает поддерживать баланс и прочность независимо от веса металла в конструкции.
Профессиональные строители всегда будут использовать металлическую проволоку для укрепления стержней, а не альтернативы более низкого качества.
Арматура должна быть надежно закреплена, чтобы избежать смещения. Проволока для стального стержня в Brisbane должна быть закреплена в правильных точках. Они должны быть завернуты в четырехфунтовые бухты. В идеале следует использовать отожженную проволоку калибра 16 или более. В случае более толстой арматурной проволоки можно даже использовать калибр 14 для удержания арматуры в нужном положении.
Если вы используете арматуру, покрытую эпоксидной смолой, то также можно использовать пластиковые стяжки из ПВХ. Некоторые строители используют завязки Snap-on, которые можно соединить руками. Этот способ менее затратный и довольно простой.
В идеале каждое пересечение арматурного стержня должно быть закреплено для максимальной поддержки. Стяжки на самом деле не делают конструкцию прочной. Они предотвращают смещение арматурных стержней при заливке бетона.
Проволока-стяжка должна располагаться на нужной глубине от поверхности, чтобы арматура не ржавела. Это также предотвращает разрушение бетона.

Заключение:

Расположение арматурных стяжек становится важным, когда инструкции и чертежи конструкции не соблюдаются до последней буквы. Если строитель является настоящим профессионалом и следует указанному количеству стержней в проекте, то не о чем беспокоиться о расположении стержней. И, конечно же, специализированный строитель закупит нужное количество качественных стержней и поставщиков стали Brisbane для достижения наилучших результатов.

Размещение арматурных стержней в фундаментах — горизонтальные и вертикальные арматурные стержни

🕑 Время чтения: 1 минута

Стальная арматура является важной частью бетонных фундаментов. Таким образом, правильное размещение горизонтальных и вертикальных стержней в фундаменте имеет первостепенное значение, как и укладка бетона. Размещение, размер, покрытие, связывание и допуск в стальной арматуре считаются необходимыми для достижения максимальной эффективности фундамента.

Рис. 1: Типовые детали армирования изолированного фундамента.

Содержание:

Размещение арматуры в опорах
- 1. Минимальное бетонное покрытие
- 2. Размещение арматуры
- 3. Подкрепление армирования
- 4. Укрепление подкрепления
- Типы реферальных перевозок
- Extra Infortic Укладка

Укладка арматуры в фундамент требует таких действий, как проверка защитного слоя бетона, местоположения, крепления арматуры и опор и т. д.

1. Минимальный защитный слой бетона

Защитный слой бетона представляет собой толщину или количество бетона, помещенного между арматурной сталью и поверхностью бетонного элемента. Покрытие является наиболее важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо для обеспечения достаточного сцепления стали с бетоном для развития его прочности.

Рис. 2: Бетонные распорки, используемые в фундаменте.

Минимальный защитный слой для монолитного бетона указан в Строительном кодексе ACI 318.

Для бетона, залитого и постоянно соприкасающегося с землей (например, фундаменты) — 3 дюйма
Для бетона, подверженного воздействию погодных условий или земли (например, стены подвала)
- Стержни №6 и больше — 2 дюйма
- Стержни #5 или меньше — 1½ дюйма
Для бетона, не подвергающегося воздействию погодных условий или соприкасающегося с землей:
- Плиты, стены и балки — Стержни #14 и #18 — ½ дюйма
плиты, стены и балки —
- #11 бар и меньшие — ¾ дюйма
- Балки и колонны — 1½ дюйма

.

2. Арматура должна быть размещена со стороны растяжения в нижней части фундамента. В квадратном фундаменте арматура размещается равномерно в обоих направлениях. Код ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 дюймов друг от друга.

В прямоугольном фундаменте арматура в длинном направлении размещается равномерно, но не в коротком направлении. Код ACI (15.4.4.2) требует, чтобы определенная часть арматуры в коротком направлении размещалась в полосе, равной ширине фундамента. в коротком направлении.

Отношение длины к короткой стороне рассчитывается на основе соотношения сторон фундамента как —

Размещение арматурных стержней в фундаменте оказывает большое влияние на несущую способность фундамента. Любое неправильное размещение может привести к серьезным поломкам конструкции. Например, если опустить верхние стержни или поднять нижние стержни на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, это может снизить ее несущую способность на 20 %.

3. Арматурные опоры

Армирование фундамента нельзя размещать в почве или твердом грунте, так как оно подвержено коррозии. Даже размещение арматуры над слоем свежего бетона с последующей заливкой бетона также недопустимо, так как положение арматуры может измениться при заливке бетона.

Рис. 3: Арматурные опоры, используемые в фундаменте. Опоры для стержней

используются для удержания арматурных стержней на месте для достижения надлежащей глубины покрытия.

Для правильной установки используются арматурные опоры различных размеров и из различных материалов, таких как стальная проволока, сборный железобетон или пластик.
Доступны стулья и опоры различной высоты для поддержки арматурных стержней определенного размера и положения.

4. Арматурная вязка

Хотя анкерная сталь не увеличивает прочность арматуры, она используется для фиксации и предотвращения смещения арматурных стержней во время строительных работ и укладки бетона.

Для связывания арматурных стержней используется вязальная проволока, которая обычно представляет собой черную мягкую отожженную проволоку калибра 16½ — или 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматурный стержень в правильном положении.

Обвязка всех пересечений не требуется, обычно достаточно каждого четвертого или пятого. Необходимо следить за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

При связывании стержней нет необходимости связывать каждое пересечение – обычно достаточно каждого четвертого или пятого. Следите за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

Типы вязки арматуры

Существуют различные способы крепления вязальной проволоки к арматуре в зависимости от ситуации и места, где они были связаны —

Рис. 4: Детали вязки арматуры.

Деталь A: Стяжка с защелкой является самой простой и обычно используется для арматуры в горизонтальном положении.
Деталь B: «Стяжка с защелкой» обычно используется при связывании арматуры вертикальной стены, чтобы надежно удерживать стержни на месте.
Деталь C: «Седельный галстук» сложнее, чем стяжки с кнопками или стяжки с защелками. Они обычно используются для крепления связей к угловым стержням колонн и хомутов к угловым стержням балок.
Деталь D: «Оберточная и седельная стяжка») похожа на седельную стяжку, за исключением того, что проволока оборачивается 1-1/2 раза вокруг первого стержня, а затем завершается, как деталь C.
Деталь E: «Галстук в виде восьмерки» можно использовать на стенах вместо седла или галстуков с завязками и кнопками. Этот тип галстука используется для закрепления тяжелых матов.

Дополнительная информация о размещении арматуры в фундаменте

Стержневые опоры не предназначены для поддержки строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
Расстояние между опорами стержней зависит от размера поддерживаемого арматурного стержня. Например, для односторонней сплошной плиты с термоусадочными стержнями № 5 высокие стулья используются на расстоянии 4 фута от центра; для баров № 4 стульчики для кормления должны быть размещены на расстоянии 3 фута от центра.
