Печка на отработке своими руками: чертежи, видео и особенности конструкции

Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.

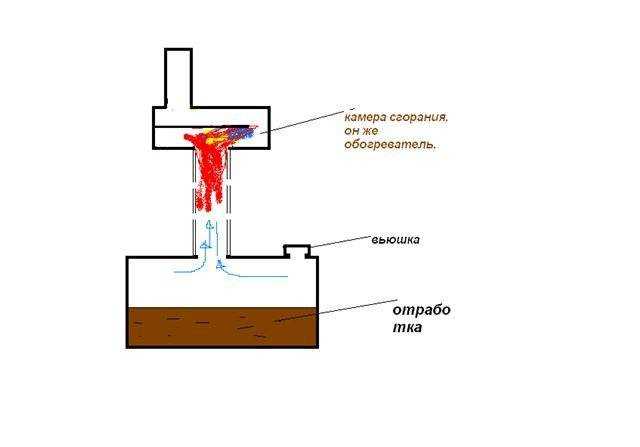

На схеме показана схема работы подобного устройства

В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.

Конструкция печи

Полезная информация! Нельзя применять для топки всевозможные растворители.

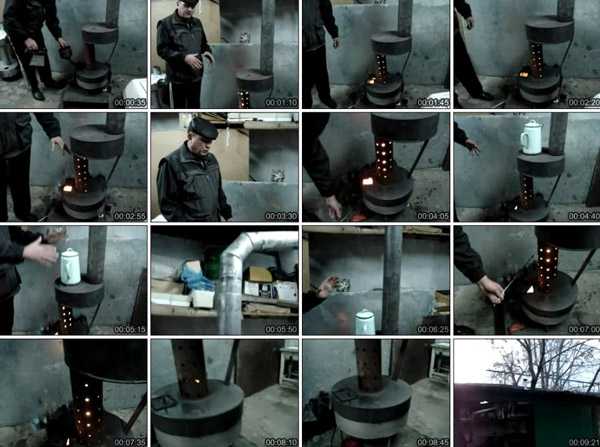

Watch this video on YouTube

Разновидности печей

Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.

Как сделать печь на отработанном масле своими руками: чертежи

При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:

• вокруг конструкции должно оставаться до 0,5 м свободного пространства;
• в помещении предусматривается приточно-вытяжная вентиляция;
• место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
• над отопительным агрегатом нельзя размещать полки и ниши;
• рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.

Вариант конструкции на отработанном масле

Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.

В таблице показан процесс собирания простой модели. При этом используются  чертежи печки на отработанном масле.

Изображение	Этап монтажа
	В соответствием с чертежами изготавливаются полосы из стали толщиной до 4 мм. Из них производятся стенки элементов. Данные детали сгибаются в кольца. Подготавливаются все элементы.
	К нижнему элементу приваривается дно. Таким же способом изготавливается верхняя часть. Для боковой стенки применяется полоса из стали с отверстием под дымоход.
	Внутри отсека используется специальная перегородка из металла. При этом круг делится на три части. Элемент устанавливается со стороны дымохода.
	В отверстие дымового канала устанавливается небольшой патрубок, который выполняется из стальной трубы. Из трубы нарезаются четыре элемента, которые будут использоваться в качестве ножек. В нижнем отсеке устанавливается проставка для удержания крышки. Выполняется труба инжектора, в которой просверливается 6 отверстий. На отверстие для подачи масла обязательно монтируется сдвижная заслонка.
	Верхняя часть приваривается к крышке бака при помощи трубы с перфорацией. При этом верхний элемент должен быть смещен на 180 градусов.
	Трубу горелки нужно устанавливать только в горизонтальном положении, без отклонений. Из труб выполняется колено и плечо, которые монтируются к выходящему патрубку. После монтажа оборудования на своем месте делается дымоход, высота которого около четырех метров.

Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.

Подробная схема отопительного аппарата

Полезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.

Печь из газового баллона

Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.

Внутреннее устройство агрегата

Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.

Детальный чертеж оборудования

Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.

Сборка содержит такие этапы:

• сверху баллона удаляется элемент с краном;
• емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
• сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
• из уголков делается рама и монтируется к основному элементу;
• дверка прикручивается к раме;
• на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
• к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
• устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
• на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.

Составляющие элементы печи в разрезе

Обратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.

Вариант модели на основе баллона

Особенности монтажа печи на отработанном масле с водяным контуром

Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.

Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.

Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.

Водяной контур располагается вокруг печи

Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.

Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.

Схема работы печи с водяным контуром

Конструкция из листового материала

При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.

Вариант конструкции из листового материала

Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.

Из листового материала выполняются простые конструкции

При монтаже устройства должны соблюдаться определенные требования:

• толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
• внутреннее сечение дымоходной системы не менее 10 см;
• отсек для топлива должен обладать вместимостью от 9 до 16 литров;
• трубу можно сделать из жести, меди или нержавейки;
• в длину горелка должна быть больше, чем размер ее сечения;
• участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;

Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.

Схема конструкции из листовой стали

Конструирование происходит так:

• элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
• на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
• крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
• осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
• в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
• на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
• устанавливается уплотнительное кольцо;
• крепится бак, в который будет заливаться масло;
• из уголка вырезаются ножки и присоединяются ко дну в печи.

Печь в готовом виде

Полезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.

Дополнительное укрепление с помощью армирующей сетки

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

• использовать другие материалы, кроме масел;
• разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
• надолго оставлять отопительный прибор без присмотра;
• пускать детей или животных к печи;
• допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
• закрывать отверстия в горелке;
• при работающем аппарате доливать топливо;
• использовать поломанный прибор;
• ставить тару с легковоспламеняющимися жидкостями поблизости с печью.

Полностью изготовленная конструкция

Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

Watch this video on YouTube

Печка на отработке своими руками: чертежи, видео и фото

Главная » Отопление » Печи » Печка на отработке своими руками: чертежи, видео и много фото

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Масляная печка может быть изготовлена из газового баллона

Содержание

1. Достоинства и недостатки агрегата
2. Виды и чертежи печи на отработанном масле своими руками
3. Особенности эксплуатации масляных печек
4. Как правильно разжечь печь на отработке, видео:
5. Меры безопасности
6. Как изготовить печку на отработке своими руками: чертежи, видео, фото
7. Печи с водяным контуром на отработанном масле
8. Видео: печка на отработке своими руками, чертежи и процесс сборки
9. Несколько советов
10. Тепло из отходов

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

• в результате горения машинного масла не образуется копоть и гарь;
• прибор пожаробезопасен, так как горит не само масло, а его пары;
• сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

• перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
• отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

• конструкции из металлической трубы или газового баллона;
• устройства с дополнительной подачей воздуха;
• отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:

Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

• Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
• Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
• Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

• Не рекомендуется заливать печь водой для погашения пламени.

Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

• первую камеру с отверстием для воздуха и доливания топлива;
• вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
• третью, верхнюю камеру для дымообразования и дожигания остатков газов.

Чертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

• сварочный аппарат для дуговой сварки;
• дрель, рулетка, строительный уровень, болгарка;
• трубы для дымохода и горелки;
• баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

• К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
• Корпус разрезается в соответствии со схемой.
• Высверливается вход для радиатора, и устанавливаются труба.
• Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки

Чертёж отопителя на основе газовой плиты
Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

• Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
• Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
• Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Печка на отработке своими руками менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.

Как заменить собственную печь

Офигеть! Это печь, которая пришла со старым викторианским домом, который я сейчас помогаю друзьям ремонтировать.

Кажется, каждый дом, который у меня когда-либо был, нуждался в новой печи. Я имею в виду, что старая печь все еще была там, гремя и производя тепло, но это всегда была какая-то возмутительно старая вещь, установленная кем-то, кто явно не заботился об энергоэффективности (или это было еще до изобретения эффективных печей).

Но, как и все владельцы таких же домов до меня, я не обращаю внимания и позволяю проектам, которые на первый взгляд казались более срочными, отнимать у меня время.

Я отремонтировал кухни и ванные комнаты или заменил крыши. Промедление было легко оправдать с финансовой точки зрения: счета за отопление для типичного дома в моем районе составляют менее 1000 долларов в год, но если вы нанимаете установку новой печи, вы ожидаете около пяти тысяч (иногда даже 10 000 долларов или больше, если вы одновременно покупаете новый кондиционер!)

И, конечно же, новая печь будет эффективнее вашей старой. Но даже если бы вы могли найти тот, который работал на бесплатной волшебной пыли единорога , вы получили бы окупаемость за шесть лет, а более реалистично это заняло бы десятилетия.

Так что я позволил медленной утечке продолжаться и всегда чувствовал маленькую дыру в своем сердце каждый раз, когда эта машина включалась, потому что для мистера Денежный Усик эффективность использования энергии является моральным вопросом даже больше, чем финансовым.

Я полагал, что цифры будут намного лучше, если я смогу выполнить замену самостоятельно, потому что газовая печь высшего класса стоит всего около 1500 долларов в Интернете в эти дни. Но я не знал точно, как это сделать, и, казалось, никогда не было подходящего времени, чтобы учиться*. Никто из моих знакомых никогда не менял свою печь, а в магазинах стройматериалов их даже не продают — все говорят, что для такого дела нужно нанимать профи.

Но, наконец, здесь, в 2015 году и в постыдно позднем возрасте 41 года, я, наконец, изучил необходимые приемы, успешно установил две красивые высокоэффективные газовые печи вместе с друзьями, и я здесь, чтобы рассказать вам об этом в конце концов, это вполне разумный проект «сделай сам»**. Итак, давайте начнем.

Шаг 1: Как, черт возьми, работает печь?

Если разобраться, газовая печь — это просто нагреватель коробчатой ​​формы, соединенный с несколькими трубками. В наши дни они добавили больше внутренней сложности, чтобы сделать их более эффективными, но все, что вам действительно нужно знать как установщику, это: Холодный воздух на входе, теплый воздух на выходе, газ и электричество на входе, воздух для горения на входе и выходе. Будет еще проще, если вы напишете то же самое на изображении коробки (она же печь).

Рисунок 1: Простые печи

Шаг 2: Какие печи мне нужны и где их купить?

Как правило, вам понадобится высокоэффективная (94 % или выше) конденсационная печь с вентилятором с регулируемой скоростью и примерно такой же общей теплопроизводительностью, что и печь, которую вы заменяете. Он может быть меньше по физическим размерам (с годами они значительно уменьшились), но, вероятно, ненамного больше, поскольку вам нужно разместить его в том же пространстве.

На самом деле найти место, где продаются печи, может быть непросто. Как и сантехника несколько десятилетий назад, индустрия отопления и охлаждения по-прежнему остается игрой для инсайдеров, с низкопрофильными магазинами, которые продают только подрядчикам, и подрядчикам, которые настаивают на том, что их сфера деятельности слишком опасна и требовательна для любого домовладельца. Если ваш тип личности хоть немного похож на мой, то сами слова «проконсультируйтесь с квалифицированным установщиком» вас немного бесят и вызывают желание научиться ремеслу.

Ввод в Google «где купить газовую печь» приводит к путанице, которую вы можете просеять, но в итоге я нашел лучшие результаты для моей ситуации в месте под названием Alpine Home Air.
(Обновление: теперь вы можете получить эти вещи даже на Amazon — с бесплатной доставкой!)
В частности, для обеих недавних установок мои друзья выбрали первоклассное устройство Goodman 96%.

Для дополнительной информации о полевых условиях Consumer Reports предлагает бесплатное руководство по покупке печей.

Шаг 3: Хорошо, Печь есть. Какие еще запчасти мне нужны?

Помня о приведенной выше схеме, вы подключаете воздух, газ, впуск, выпуск и электричество. Все будет доступно в вашем местном магазине строительных материалов, за исключением, возможно, насоса для конденсата.

Если вы устанавливаете печь с нуля или заменяете монстра Crazy Spaghetti Octopus и хотите полностью переделать воздуховоды в подвале, вы также можете выбрать:

• коробка возвратного воздуха : это просто большая коробка из листового металла, на которую вы устанавливаете свою печь. Он служит большим воздухозаборником, к которому можно подключить все воздуховоды рециркуляции, а также имеет удобную прорезь для крепления воздушного фильтра.
• камера приточного воздуха для обработки нагретого воздуха на выходе. Вы прорежете в нем отверстия, чтобы соединить воздуховоды с остальной частью вашего дома.

Шаг 4. Подсоединим эту присоску

Прочтите руководство:

Кто-то действительно заботился, когда писал это руководство по эксплуатации.

Я был приятно удивлен, обнаружив, что печь Goodman, которую мы использовали, поставляется с полностью подробным руководством по установке – без ориентированного на потребителя отношения «беги с криком и консультируйся у профессионала». Каждое подключение и спецификация, вплоть до того, на каком расстоянии ваши вентиляционные трубы от наружных окон, были четко описаны с картинками. Я провел неторопливый час дома, читая ее от корки до корки за ночь до  начало установки, что позволило мне иметь в виду общую картину в важный день.

Бытовой воздух:

Холодный воздух (также называемый «возвратный воздух») всасывается через дно печи, нагревается и выдувается сверху («приток»). Если вы заменяете существующую печь, вам просто нужно аккуратно извлечь старую печь из больших металлических ящиков, а затем запечатать новый блок в те же ящики. При необходимости их можно изменить или расширить.

Если у вас центральное кондиционирование, то ко всему остальному будет вставлена ​​отдельная металлическая коробка. Просто оставьте его на месте, будьте осторожны, чтобы не сломать трубки и провода, и он продолжит работать с вашей новой установкой.

Инструменты и советы: Вы режете металл ножницами по металлу или шлифовальной машиной с отрезным кругом по металлу. Сложите детали красиво с помощью металлического тормоза. Скрутите вещи вместе с помощью шурупов для листового металла. Создайте герметичные и термостойкие соединения с помощью ленты из серебряной фольги (не клейкой ленты). Нанесите герметик для воздуховодов на все потенциальные воздушные стыки, чтобы создать лучшую герметизацию. И, прежде всего, мгновенно освойте работу с воздуховодами из листового металла, просмотрев несколько видеороликов на YouTube по этому вопросу.

Воздух для горения и выхлоп:

Здесь мы просто прокладываем два отрезка 3-дюймовой трубы из ПВХ (вы даже можете использовать 2-дюймовую трубу для более коротких участков) от печи к незаметному месту снаружи вашего дома. Это забавная дизайнерская головоломка, в которой нужно решить, как проложить трубу и какие фитинги использовать для ее выполнения. Ваша цель – стильная работа. Вы разрезаете его торцовочной пилой или пилой и склеиваете фиолетовой грунтовкой для ПВХ и клеем для ПВХ. Опять же, посмотрите несколько видео, если вам нужно научиться справляться с этим.

В качестве огромного бонуса, те же самые навыки работы с пластиковыми трубами позволят вам прокладывать дренажные трубы, что позволит вам построить собственную ванную комнату с нуля (будущая статья?) скрутить на длину черной трубы.

Хотя люди, как правило, боятся работать с газовыми трубами (в конце концов, вы можете взорвать весь свой дом, если получите идеальную утечку газа и подожжете его), это проще, чем когда-либо, и весьма полезно делать это самому. .

В существующей печи уже будет газовая линия с запорной арматурой. Таким образом, в большинстве случаев вы можете просто подключить свою новую печь с помощью стандартного гибкого газового разъема.

Но если вам нужно изменить маршрут, вы можете отключить подачу газа на внешнем счетчике, использовать большой трубный ключ, чтобы открутить существующую черную газовую трубу, и купить новые длины и фитинги в магазине, чтобы создать новую схему. . Они даже нарежут трубу по индивидуальному заказу и нарежут для вас резьбу, или вы можете сделать это самостоятельно, если у вас есть инструмент для нарезания резьбы на трубе. Когда у вас есть нужные детали, скрутите все вместе с большим количеством герметика для трубной резьбы (также известного как «трубная смазка»), чтобы создать газонепроницаемые соединения.

Три части CSST соединяются в одном традиционном тройнике, где мы отделяем ветку для питания существующего водонагревателя.

В настоящее время я обычно полностью обхожу черную газовую трубу и вместо нее использую более новую гибкую гофрированную трубку из нержавеющей стали (сокращенно CSST). Это экономит время и позволяет вам продевать трубку прямо через балки и вокруг углов, скрывая ее от глаз — особенно полезно, если вы устанавливаете в подвале, который в конечном итоге может быть закончен. Фитинги поставляются с подробными инструкциями, и вы, конечно же, можете посмотреть видео об установке CSST.

Когда все выглядит идеально, вы включаете газ и тщательно проверяете на наличие утечек с помощью мыльного раствора, носа и детектора утечек газа.

Электричество:

Печь использует электричество для работы управляющей электроники, воспламенителя и воздуходувки. Но его нужно просто подключить к одной обычной (15 амперной) бытовой цепи. Черный провод — горячий, белый — нейтральный, а зеленый/медный — заземление. Вы выполняете подключение прямо внутри распределительной коробки, встроенной в печь, хотя вам нужно установить переключатель где-то в цепи, чтобы вы могли отключить печь.

Другой вариант (если ваш контролер разрешит) — подключить шнур и просто включить печь в ближайшую электрическую розетку. Это проще и позволяет подключить печь к резервному источнику питания (генератору или большой батарее) для восстановления нагрева в случае отключения электроэнергии.

Конденсат (также известный как капающая вода):

Когда работает эффективная печь, она конденсирует некоторое количество воды из горячих дымовых газов. Вода медленно вытекает из печи через небольшой пластиковый носик, и вам нужно соединить его с гибкой пластиковой трубкой, которая отводит воду в безопасное место. Если у вас есть слив в полу в подвале, проведите воду туда. Если вам нужно поднять воду выше, вы сбрасываете ее в конденсатный насос, а выход направляется в ближайшую сантехнику.

Электропроводка термостата:

Теперь вы приступили к очень простому веществу! Вы можете следовать инструкциям для печи и термостата, но в моем случае я просто подключил красный, зеленый, желтый и белый провода с обеих сторон. Для более подробного объяснения того, что делают провода, вот руководство.

Если вы одновременно хотите обновить свой термостат, я являюсь поклонником термостата Ecobee Lite с поддержкой Wi-Fi . Он имеет разумную цену, но также имеет красивую физическую форму и действительно приятный, надежный пользовательский интерфейс (и приложение для телефона). Операция по умолчанию до смешного проста, но вы также можете копаться и настраивать множество подробных настроек, если вы такой же инженер, как я.

Готово!

Потребуется некоторая работа, и вы научитесь кое-чему, но в конце проекта у вас будет прекрасная новая печь, которая обеспечит значительную отдачу от ваших вложений времени и денег.

Вот фотография одной из готовых инсталляций в доме друга. Снизу вверх обратите внимание на нестандартную возвратную камеру, печь, существующую коробку кондиционера, трубопровод воздуха для горения из ПВХ и мою самодельную камеру подачи, которая направляет воздух в старый воздуховод.

Успех!

Успешный самодельный менталитет

Два местных друга обмениваются остроумными шутками, пока строят нестандартные воздуховоды для текущего проекта дома. Это была большая работа, так как в оригинальном доме 1910 года вообще не было настоящих воздуховодов — нам пришлось открывать стены и прокладывать трубы в каждую комнату в доме. Ваша модернизация печи будет проще.

Когда я впервые начал делать ремонт дома своими руками, по крайней мере отчасти мотивацией было желание серьезно сэкономить. Но в последние годы необходимость экономить деньги полностью исчезла, и все же я обнаружил, что с большим энтузиазмом занимаюсь строительством и ремонтом вещей, чем когда-либо. Это потому, что изучение новых навыков, решение головоломок и создание готовых продуктов, которыми вы можете гордиться, — это не просто то, что вы делаете за деньги — это цель самой жизни.

Поэтому, когда перед вами стоит выбор: починить что-то самостоятельно или отдать это напрокат, вы поступаете правильно, если каждый раз расширяете свою зону комфорта. Просто запомните мантру: «Это возможно, и множество людей с меньшими преимуществами, чем у меня , делали то же самое много раз в прошлом»

Затем вы приступаете к работе, читаете инструкции, возитесь, делаете ошибки , учитесь и добивайтесь успеха. И продолжать развивать этот успех навсегда.

Дополнительная литература: Вы можете найти много других моих статей на тему DIY с ярлыком https://www.mrmoneymustache.com/tag/diy/

* Когда я купил свой нынешний дом, я полностью отказались от печи с горячим воздухом и вместо этого построили систему лучистого отопления под полом. Сейчас, во вторую зиму, мы все еще любим его.

**Вам нужно разрешение и проверка?
В общем, да, замена печи — это то, на что ваш город хочет, чтобы вы получили разрешение. Но это не имеет большого значения — прохождение этого процесса — хорошая недорогая проверка безопасности, чтобы убедиться, что вы правильно поняли детали. А наличие проверенного и утвержденного разрешения облегчит дальнейшую продажу вашего дома.

Предыдущий пост: Три инвестиции с мгновенным гарантированным возвратом
Следующее сообщение: Уроки, извлеченные из моего велосипеда, украденного

19 распространенных проблем с печью (и как их исправить)

Нет ничего хуже, чем проснуться среди ночи от холода.

Одно дело, если вам просто нужно натянуть одеяло. Другое дело, если ваша печь работает плохо или не работает вообще.

Имея небольшой опыт самостоятельной работы, вы сможете самостоятельно устранять неполадки и ремонтировать свою печь. Однако лучше всего иметь контрольный список технического обслуживания вашей системы отопления, чтобы избежать этой проблемы.

Сегодня у меня есть кое-что, что заставит вас почувствовать, что у вас есть знания для ремонта некоторых печей:

19 распространенных проблем с печами и способы их устранения прямо сейчас.

Бесплатный бонус: Щелкните здесь, чтобы получить доступ к бесплатному контрольному списку в формате PDF, в котором показано устранение неполадок печи своими руками.

Независимо от того, используете ли вы обычную газовую печь или высокоэффективную газовую печь, важно понимать, как работает ваша печь/система отопления. Вам необходимо понимать основные принципы работы прибора, чтобы знать, на что обращать внимание, если что-то не так.

Давайте взглянем на обычную печь и дадим советы по решению ее наиболее распространенных проблем. ( Если вы чувствуете себя некомфортно при выполнении каких-либо из этих действий самостоятельно, позвоните в сервисный центр доверенному специалисту. Экономия нескольких долларов не стоит неопределенности или опасного события, связанного с печью.)

Проблема 1

Проверьте свой термостат, чтобы убедиться, что он включен

Это может показаться глупым, но проверьте термостат и убедитесь, что он настроен на «нагрев» и что его температура не менее чем на пять градусов выше комнатной. Вы можете быть удивлены, сколько обращений в службу поддержки сделано без проверки этого!

Вот несколько проверок термостата, которые можно выполнить самостоятельно:

Шаг 1: Проверьте батарейку на термостате. Возможно, вам потребуется заменить батарейки на термостате. Если домашний термостат работает от батареек, меняйте их не реже одного раза в год или по мере необходимости.

Некоторые термостаты подключены к электрической системе дома, в то время как в других используются батареи. Как у тебя питается? Иногда те, кто использует батареи, будут мигать символом низкого заряда батареи, когда им нужна замена.

Шаг 2: Откройте термостат и аккуратно сдуйте пыль или мусор, которые могли засорить его.

Шаг 3: Убедитесь, что дата и время установлены правильно на электронных или программируемых моделях — система может работать по таймеру.

Шаг 4: Проверьте выключатель. Если горит, выключите выключатель и проверьте предохранитель печи.

Проблема 2

Печь не производит тепло — попробуйте сбросить домашний автоматический выключатель

Существует множество незначительных причин, по которым это может произойти. Во-первых, убедитесь, что термостат установлен на «Нагрев». Затем попробуйте переместить циферблат вверх или вниз на несколько градусов, чтобы проверить, ощущается ли заметная разница.

Если результата нет, проверьте, не сработал ли автоматический выключатель или предохранитель или не перегорел ли он.

Как проверить домашние выключатели:

Подойдите к панели выключателей вашего дома и найдите цепь, которая управляет печью. Вы смотрите, переведено ли оно в положение «Выкл.» или находится посередине.

1. Вручную проверьте выключатель. Переверните его вперед и назад.

2. Убедитесь, что он остается в положении «Вкл.».

Это сбросит автоматический выключатель. Если это не поможет, у вас проблема либо с проводкой в ​​цепи, либо с самим автоматическим выключателем. Если у вас есть цифровой мультиметр, следующие шаги для вас:

Как проверить автоматические выключатели с помощью цифрового мультиметра

Проблема 3

Печь не производит Достаточно  Нагрев —  Проверьте и замените забитый фильтр

Печь, которая изо всех сил пытается произвести тепло, отличается от печи, которая каким-то образом перестала работать.

В случае неэффективной печи, которая недостаточно обогревает дом, сначала убедитесь, что воздушный фильтр чистый и находится в хорошем состоянии , если он не новый.

Проверка и замена засорившегося фильтра

Это простая, но важная часть обслуживания печи. Одной из наиболее распространенных причин, по которой печь не работает, является забитый фильтр. Кроме того, это самая простая работа по обслуживанию.

Регулярная замена фильтра печи — это простая и быстрая задача, которая имеет большое значение для защиты компонентов ОВКВ и улучшения качества воздуха в помещении.

• Найдите свой фильтр — В некоторых печах есть фильтр на входе. Скорее всего, это выглядит как решетка в полу, потолке или стене. Другие фильтры находятся в самой печи.
• Проверьте свой фильтр . Вы можете определить, пришло ли время его заменить, поставив его на свет. Если свет не проходит, фильтр необходимо заменить. Пыльный, грязный запах из вентиляционных отверстий при включении вентилятора — еще один хороший признак того, что вам следует заменить фильтр печи.
• Замените фильтр. . Убедитесь, что печь выключена. Воздух не должен выходить. Проверьте направление, в котором указывает ваш фильтр. Фильтры предназначены для улавливания веществ, выдуваемых с одного направления. Установка фильтра вверх дном может снизить его эффективность.

Очистка от мусора, скопившегося на ваших фильтрах, поможет потоку воздуха . Когда ваш воздушный фильтр забит, ваш обработчик воздуха должен работать усерднее, чтобы компенсировать блокировку потока воздуха. Помимо увеличения счета за коммунальные услуги, уменьшение потока воздуха через систему отопления и охлаждения может привести к перегреву теплообменника и слишком быстрому отключению.

«Фильтры очищают воздух, поступающий в печь, и нагретый воздух, направляемый обратно в дом. Грязный, забитый фильтр ограничивает поток воздуха, в конечном итоге вызывая повышение температуры и давления в печи.

Более новые, более эффективные печи чувствителен к проблеме и часто отключается до того, как грязный фильтр вызовет больше проблем. В других устройствах печь будет продолжать работать, но с меньшей теплоотдачей и сниженной эффективностью».

Проблема 4

Защитный выключатель на дверце печи

Если ваша печь не работает, в первую очередь следует проверить предохранительный выключатель на дверце печи. Защитный выключатель дверцы топки предотвращает включение вентилятора и горелки при снятой панели доступа.

Печи имеют предохранительный выключатель, который выдвигается при снятии дверцы. Дверь должна быть на месте, чтобы переключатель был активирован и печь работала.

Если вы обнаружите, что вам необходимо установить новый защитный выключатель, следуйте пошаговым инструкциям в разделе «Как установить защитный выключатель дверцы печи».

Шаг 1: Заключите питание от

Шаг 2: Подготовка Дверь воздуходувки

Шаг 3: Проводник обеспеченный переключатель

Шаг 4: Проверка и проверка установки

Задача

Поддерживайте чистоту и свободное пространство вокруг печи

Это может показаться очевидным советом, но иногда домовладельцы, ведущие активный образ жизни, забывают уделять внимание таким частям своего дома, как подвал.

Подвал может стать загроможденным, что, в свою очередь, может привести к тому, что пространство вокруг печи будет заполнено разным имуществом и мусором. Чистая печь не только лучше работает, но и лучше выглядит.

Избегайте хранения легковоспламеняющихся веществ или материалов рядом с печью. Переполненность печи может привести к неожиданному пожару, значительному ущербу для вашего дома и опасности для вашей семьи и домашних животных.

Каким бы удобным ни казалось простое «хранение там» на лето, подумайте о том, что вы вполне можете забыть какие-либо предметы, которые оставили на печи или рядом с ней. Не рискуйте, дайте вашей печи место, необходимое для ее безопасной работы.

Кроме того, регулярно пылесосьте и чистите вокруг печи. Хотя вы, возможно, убрали все легковоспламеняющиеся предметы с участка, помните, что пыль и ворсинки могут накапливаться и создавать опасность возгорания. Избыточное количество пыли и ворсинок также может привести к тому, что фильтр засорится раньше, чем обычно, что потребует более частой замены.

Проблема 6

Посмотрите на пламя горелки

Наиболее распространенные неисправности, связанные с вашими горелками, могут быть вызваны загрязнением. Вы захотите осмотреть свои горелки, чтобы убедиться, что они свободны от мусора.

Вы хотите убедиться, что ваши горелки чистые, и один из способов сделать это — посмотреть на пламя.

Синие и четные?

Тогда ваша горелка, скорее всего, чистая. Если они желтые, у вас, вероятно, грязные горелки. Вы можете очистить свои горелки с помощью пылесоса; только не забудьте сначала выключить электричество и газ. Еще одна область, которую вы должны очистить с помощью пылесоса, — это область вокруг вентилятора.

Летом может накапливаться пыль. Поэтому очень важно перед началом холодного времени года проверять и очищать горелки печи.

Сочетание конденсата и сажи может привести к неправильной работе горелок, а также к другим проблемам с печью. Узел горелки следует очищать ежегодно или заменять, если существующий находится в плохом состоянии.

Проблема 7

Смазывайте нагнетатель печи один раз в год

При подготовке печи к зиме важно убедиться, что все компоненты вашей системы отопления чистые и находятся в рабочем состоянии.

Основная функция поддувала печи – отбирать тепло из печи и распределять его по всему дому. Смазка нагнетателя печи продлит срок службы вашей печи .

Вот 7 простых и подробных шагов Как смазать двигатель вентилятора печи , предоставлено SFGate:

Шаг 1 : Выключите автоматический выключатель на главном электрическом щите, который обеспечивает питание печи.

Шаг 2 : Снимите панель доступа к печи, открутив винты с помощью отвертки.

Шаг 3 : Найдите узел двигателя вентилятора возле основания печи. Снимите болты, крепящие двигатель вентилятора к основному узлу печи, с помощью гаечного ключа.

Шаг 4 : Найдите установочный винт сбоку корпуса электродвигателя вентилятора. Отсоедините болты. Вытащите двигатель из корпуса.

Шаг 5 : Найдите масляные каналы на двигателе и валу.

Шаг 6 : Выдавите 2-3 капли масла в каждое отверстие.

Шаг 7 : Включить печь. На новом масле двигатель вентилятора должен работать лучше.

Двигатель вентилятора печи играет большую роль в функционировании вашей системы отопления. Его следует смазывать один раз в год, и он не должен издавать посторонних шумов при запуске.

Проблема 8

Проверьте концевой выключатель

Неисправный концевой выключатель может привести к непрерывной работе вентилятора, что значительно сократит срок его службы.

Замена концевого выключателя техническим специалистом быстро решит эту проблему.

Как я могу проверить, связана ли проблема с моей печью с концевым выключателем или с термостатом?

«Если верхний концевой выключатель неисправен, печь не должна гореть. При срабатывании верхнего концевого выключателя пламя/нагревательный элемент отключается, а вентилятор продолжает работать для отвода тепла. Воздуходувка продолжает работать. работать до тех пор, пока либо система не будет сброшена, либо концевой выключатель не закроется».

«Концевые выключатели нормально замкнуты, и они всегда должны размыкаться. Это означает, что когда они выходят из строя или температура становится слишком высокой, они размыкают цепь.

Если цепь разомкнута, замените концевой выключатель.»

Проблема 9

Проверьте электрическое зажигание или блок управления

Неисправная система розжига, например, в печах с термопарой, может значительно снизить способность печи правильно обогревать дом. в вашем пилотном свете гаснет.

Многие новые системы зажигаются от электричества, а не от постоянного запальника.

Действия, которые вы можете предпринять самостоятельно, включают:

Шаг 1: Выключите и снова включите выключатель питания печи (возможно, потребуется переустановить зажигание).

Шаг 2: Отключите питание и подачу газа в печь, чтобы можно было проверить нагревательный элемент. Не прикасайтесь к нагревательному элементу, но если он выглядит треснувшим или поврежденным, вам необходимо заменить воспламенитель.

Шаг 3: Имея в руках руководство для печи, выполните действия, рекомендованные производителем для устранения неполадок в работе. Как и в случае с пилотным светом, вы можете нанести ущерб системе и вашему имуществу, если вы пропустите шаги или процедуры безопасности во время этой задачи.

Шаг 4: Следуйте инструкциям, и если это не сработает, обратитесь в сервисную службу.

Проблема 10

Проблемы с нагревом или быстрым циклом

Если вы подозреваете, что утечка газа , а запах — это сильна , вы должны сразу покинуть свой дом , и свяжитесь с вашим газообъедением.

Утечка газа повлияет на эффективную работу вашей газовой печи. Но что еще более важно, это может быть очень серьезной опасностью для здоровья вас и вашей семьи.

Проблема 18

Очистите от листьев и мусора тепловые насосы или впускные и вытяжные отверстия

«Если у вас есть печь, выходящая сбоку дома, убедитесь, что ничто не блокирует впускное или выпускное отверстие. Если любая из труб покрыта сетчатой ​​сеткой (например, оконной сеткой), замените ее металлической тканью с размером сетки 1/2 дюйма.0003

Если лед забивает одну из труб, у вас есть более серьезная проблема где-то в системе. Удалите его и вызовите техника, чтобы выяснить, почему это происходит.

Если у вас есть тепловой насос, уберите траву и листья с ребер наружного компрессорного блока. Перед началом отопительного сезона осторожно промойте ее сверху из шланга, чтобы вымыть грязь и мусор из корпуса.»0017

Печи спроектированы и построены так, чтобы служить много лет, но ни одна из них не работает вечно.

Если гарантийный срок вашего конкретного нагревателя достиг или истек, возможно, вы не получаете всю производительность нагрева, за которую платите.

Возможно, пришло время заменить вашу систему HVAC.

ЗАКЛЮЧЕНИЕ:

Я знаю, что эта статья показала вам, как исправить некоторые распространенные проблемы с печью.
