Обрешетка для сайдинга из профиля: Обрешетка для сайдинга профилем для ГКЛ как не нужно делать

Обрешетка для сайдинга профилем для ГКЛ как не нужно делать

Обрешетка для сайдинга или панелей – это металлический каркас или деревянный каркас, состоящий из специальных оцинкованных профилей или брусков и креплений. На обрешетку или каркас устанавливают фасадные экраны: сайдинг (виниловый или металлический), легкие панели типа Ханьи, Унипан, Зодиак и др. Сегодня самым популярным решением для монтажа легких панелей и сайдинга является обрешетка, которую выполняют из направляющих профилей для внутренних работ 60х27 мм и металлических подвесов (подвес прямой с ушами). Обрешетка под сайдинг должна выполнять свою главную функцию: удерживать сайдинг или панели на стенах фасада и создавать воздушный зазор между стенами дома или утеплителем и фасадным экраном. Именно воздушный зазор способствует выводу влаги из утеплителя и внешних стен дома.

Схема обрешетки

Обрешетка под сайдинг или легкие панели представляет собой каркас из направляющих профилей установленных вертикально, которые крепятся к стене с помощью подвесов. Подвесами регулируют величину вылета профилей, тем самым исправляя неровности стен.  Шаг установки профилей по-вертикали обычно составляет 50-70 см, таким образом получаем, что расстояние между профилями равно в среднем 60 см. Шаг установки специальных подвесов выбирают исходя из веса фасадных экранов, обычно он равен 40-50 см. Подвесы и профили для ГКЛ  скрепляют между собой с помощью саморезов или заклепок.

Обрешетка дома

Материал

Направляющие профили и подвесы изготавливают из оцинкованной стали. Если вы выбрали профиль для внутренних работ для обустройства обрешетки под фасадные панели или сайдинг, то толщина таких профилей должна составлять не менее 0,6 мм, а подвесы должны быть толщиной 1 мм. Обязательно сравните между собой профиль 0,6мм и 0,4мм. Компания Knauf изготавливает профиль толщиной именно 0,6мм.  Что происходит на самом деле? Часто под видом профилей толщиной 0,6 мм продают профиль толщиной 045-0,35 мм, а подвесы делают из стали 0,6 мм. Почему так происходит? Для того, чтобы экономить на материалах.

https://youtu.be/dRUMjSdBCSQ

Видео создания обрешетки под металлический сайдинг двойное бревно. Обрешетка выполнена из оцинкованной стали толщиной 1,2мм.

Здание во Владивостоке. Заказчик или строители решили сэкономить на обрешетке и вот что получилось:

Использование не качественного материала

Как выглядит профиль для внутренних работ при использовании его в качестве обрешетки через 3-5 лет.

Направляющий профиль 60*27

Цена

Рассмотрим таблицу стоимость 1 квадратный метр обрешетки в зависимости от толщины металла и материалов фасадных экранов(Цены на момент публикации март 2019г).

Почему между профилем для внутренних работ 60*27 мм толщиной 0,7 мм и фасадным профилем 40*40 мм толщиной 1,2 мм такая разница в цене? Все очень просто, для производства направляющего профиля 60*27 мм используется больше стали чем для профиля 40*40 мм и, если брать готовое изделие длиной 3 метра, то стоить они будет примерно одинаково, но прослужат в разы дольше. Кроме того, монтаж фасадного профиля легче. Используя именно фасадные кронштейны и фасадный профиль можно с легкостью производить монтаж даже на утеплитель толщиной 25-30 см, чего нельзя сказать о подвесах, длина которых около 10 см.

Мы для создания обрешетки под сайдинг или панели ханьи используем вертикальную систему вентилируемого фасада. Для такой обрешетки используются горизонтальные профили 40*40мм и фасадные кронштейны которые связаны между собой саморезами или заклепками. Это очень простое и долговечное решение для сайдинга. Горизонтальный профиль устанавливается вертикально обычно с шагом 60-70см между профилями. Каждый профиль держит фасадный кронштейн шаг кронштейна подбирается исходя из основания стены он может быть от 60 до 100см. Для создания крепкой обрешетки необходимо использовать хорошие анкера или фасадные дюбели с оцинкованным шурупом. После монтажа кронштейнов на него при необходимости устанавливается утеплитель и ветрозащита.

Эксплуатация

На основании нашего многолетнего опыта возведения вентилируемых фасадов, мы сформировали для себя мнение о том, что использовать материалы необходимо согласно их назначению. Если профиль предназначен для внутренних работ и не подходит для использования в агрессивной среде приморского климата, то лучше не испытывать судьбу и применять его внутри помещения. Безусловно, можно  рискнуть и предположить, что обрешетка из профиля толщиной 0,5-0,7 мм прослужит больше 5-10 лет. Наш опыт говорит о том, что такой профиль начинает ржаветь уже через 3 года, а еще через 2 коррозия уничтожит сам профиль и фасад начнет падать.

Пример, когда заказчик решил украсить свое здание виниловым сайдингом. Казалось бы, виниловый сайдинг самый легкий материал. Но посмотрите внимательно на подвесы. Они выгнулись под такой нагрузкой.

Подвес выгнулся под нагрузкой

Во еще один пример обрушения сайдинга 2019году

Важность при выборе крепежа

Обрешетка под сайдинг своими руками – монтаж каркаса для сайдинга из деревянного бруса и металлического профиля

Каждый мужчина должен, если уж не построить дом, то по меньшей мере обшить его своими руками. Если в качестве облицовочного материала для наружных стен выбран сайдинг, то предстоит изучить все особенности по установке.

Монтаж сайдинга предполагает устройство обрешетки – каркаса под сайдинг. Чтобы облагородить дом, защитить от вредного воздействия внешней среды, а также обеспечить сохранность внешнего вида облицовочного материала, нужно реализовать несколько этапов работ. А также, применить на практике несколько полезных советов.

Нужна ли обрешетка под сайдинг

Монтаж деревянного, винилового или металлического сайдинга начинается
с определения потребности в обрешетке.

Безусловно, крепление сайдинга может быть произведено
непосредственно на основание дома, т.е. без обрешетки. Но, только при условии,
если:

• основание ровное;
• площадь поверхности незначительная;
• есть возможность обеспечить вентиляционный зазор;
• под сайдинг не предусмотрена установка теплоизоляционного
  материала.

Во всех остальных случаях, независимо от того, какой вид сайдинга
вы выбрали, установка каркаса необходима.

Информация и рекомендации, собранные в рамках этой статьи,
помогут сформировать четкое представление, как правильно сделать обрешетку под
сайдинг.

Полезно знать. Обрешетка нужна не только, чтобы прикрепить
листы сайдинга, но и обеспечить вентиляционный зазор, необходимый для обеспечения
отвода конденсата.

Обрешетка под сайдинг своими руками — инструкция

1 этап – подготовка поверхности

Гарантией качественного монтажа панелей сайдинга будет
подготовка основания поверхностей, которые предназначены для облицовки.

Совет. Не думайте, что дефекты дома можно будет «спрятать»
за облицовкой. Они обязательно проявят себя, но только доступ к ним будет
значительно более проблематичным, нежели до обшивки.

Подготовка поверхности включает в себя следующее:

• Демонтаж выступающих элементов на фасаде дома. В независимости от материала, из которого построен дом – нужно убрать все лишнее. К помехам, в данном случае можно отнести: выступающий подоконник, отлив, деформированная штукатурка, полущенная краска. Если есть плохо прибитые доски, их нужно закрепить.

• Заделывание трещин. При наличии таковых заделайте их
  цементно-песчаным раствором (кирпичная стена) или паклей (деревянная, брус,
  бревно).

Совет. Если дом деревянный необходимо обработать его
поверхность антисептическим раствором, чтобы защитить основание от вредителей.

• Избавление от всего, соприкасающегося с поверхностью. Ветки
  деревьев, кустарники, водосточная система, места крепежей осветительных
  приборов, навесы, козырьки – все это нужно убрать, чтобы обшивка частного дома
  сайдингом была менее проблематичной и более качественной.

Совет. В местах крепления декоративных элементов (углов), а
также возле окон и дверей, вы будете много «топтаться» поэтому если опасаетесь
за какие-либо кусты или многолетние растения, лучше их пересадить. У вас должно
быть, как минимум метр-полтора квадратных свободной площади, чтобы выполнить монтаж
каркаса под сайдинг.

• Постарайтесь удалить корни, которые могут дать ростки внутри
  обрешетки под сайдинг. Визуально они будут незаметны, но со временем приведут к
  деформации утеплителя под садингом.

• Выравнивание стен. Максимальный визуальный эффект облицовки
  возможен при наличии ровной поверхности. Для выравнивания используется
  строительный уровень и отвес.

2 этап – инструмент и материалы

И то, и другое желательно подготовить до начала работ. В
этом случае вам не придется прерывать работу из-за нехватки материала, или
поиска инструмента.

Инструменты:

• болгарка или ножницы по металлу;
• рулетка;
• отвес;
• угольник;
• строительный уровень;
• молоток;
• ножовка.

Если дом высокий следует позаботиться о строительных лесах,
потому что осуществлять монтаж со стремянки очень неудобно.

Полезно знать. Работа по монтажу обрешетки достаточно
пыльная. Поэтому что бы защитить глаза и руки от стружки, заноз и царапин
запаситесь защитными очками и рукавицами.

Материал:

Материал для обрешетки — дерево или металлический профильНаименования и количество зависит от того, что будет использовано в качестве материала для устройства каркаса – дерево или металлический профиль.

Виды обрешетки для сайдинга

1 вариант – деревянная обрешетка под сайдинг

Деревянный брус для обрешеткиДеревянный брус сечением 50х50мм.

Количество бруса рассчитывается только исходя из потребности
в стоевых профилях, которые монтируются с шагом 500-600мм, в
зависимости от вида утеплителя.

Метизы. Количество из расчета 1 метиз на 400 мм. поверхности.

Полезно знать. Деревянный брус «удлинять» (наращивать)
сложнее, поэтому длина стоевого бруса должна быть равной высоте дома.

Выбирая дерево для каркаса, обратите внимание на его
влажность. Если она выше 12%, древесину следует подвергнуть естественной
сушке. Продолжительность сушки зависит от уровня влажности. И может достигать 1
месяца.

Совет. Во время сушки древесину лучше придавить чем-либо
тяжелым, чтобы избежать «кручения» древесины. Хранить пиломатериал лучше в
хорошо вентилируемом помещении, максимально исключив попадания прямых солнечных
лучей.

Увеличить срок службы древесины можно за счет пропитки ее
специальным раствором.

2 вариант – металлическая обрешетка под сайдинг

Каркас под сайдинг из металлопрофиля обойдется вам дороже,
однако монтаж будет проще, а долговечность выше в несколько раз.

Для устройства металлического каркаса понадобится:

UD-профиль для обрешеткиНаправляющий UD-профиль

Количество профиля легко рассчитать, просуммировав все периметры. Например, у вас стена размером 3на 3 метра, в которой есть одно окно размером 1 на 1 метр. Тогда, вам понадобится 3+3+3+3=12 м.п. профиля для стены и 1+1+1+1=4 м.п. для установки направляющего профиля возле окна.

CD-профиль для обрешетки

Стоевой CD-профиль

Потребность в нем определяется следующим образом – длина поверхности делится на
0,6. Поскольку профиль устанавливается в среднем каждые 60 см. Высота дома увеличит
количество профиля.

Полезно знать. На расстояние установки профиля влияет предполагаемое утепление под сайдинг.

CD-соединитель под CD-профиль для обрешетки

CD-соединитель под CD-профиль

Нужен в том случае, если высота дома больше 3-х или 4-х метров. (стандартная длина
профиля 3 или 4 м.п.).

Количество соединителей рассчитывается исходя из предполагаемого количества стыков профиля.

Полезно знать. Поскольку назначение каркаса выдерживать вес
сайдинга – толщина металла профиля должна быть не меньше 0,45мм.

Удлинение производится методом, показанным на рисунке.

Материал подготовлен для сайта moydomik.net

ES-скоба для обрешетки

ES-скоба

Используется для фиксации CD-профиля к поверхности.

Полезно знать. ES-скоба (П-образный кронштейн или крокодил) позволяют выровнять
поверхность четко по уровню.

Метизы. Для крепления UD-профиля. Выбор метиза зависит от качества основания (стены).

Совет. Для газобетона и кирпича подойдет саморез. Для дерева
нужен дюбель-шуруп. Длина зависит от качества поверхности. Количество из
расчета 1 метиз на 400 мм.
поверхности.

Метиз «блоха» 3,5х9,5мм. Для крепления металла между собой.

3 этап – разметка обрешетки под сайдинг

Разметка наносится с помощью строительного уровня и отвеса.
В дальнейшем по ней будет устроен каркас.

Совет. При нанесении разметки учтите, если сайдинг будет
монтироваться горизонтально – разметку следует наносить вертикально. Если
вертикально – то разметка будет горизонтальной.

Правильная геометрия обеспечит красивую и не проблемную
установку панелей сайдинга.

Не думайте, что дефекты обустройства каркаса можно будет
«спрятать» за сайдингом. Наоборот, они проявятся достаточно отчетливо.

В регионах с влажным климатом защитить поверхность стен от
воздействия влаги поможет влагоизоляция. На выбор изоляционного материала повлияет
материал основания дома. Монтаж влагоизоляции представлен на рисунке.

4 этап – устройство каркаса для сайдинга

1 способ – монтаж деревянной обрешетки под сайдинг

Технология этого метода более простая, поскольку не
требуется установка горизонтального профиля.

Установка вертикального бруса обрешетки под сайдингКак уже говорилась, вертикальные брусья монтируются на расстоянии равном ширине утеплителя. Саморез крепится с шагом 400мм. Если в регионе сильная ветровая нагрузка – лучше монтировать с меньшим шагом.

Горизонтальное крепление бруса не требуется

Установка стартовой полосы сайдинга на обрешетку

А стартовая полоса сайдинга будет крепиться непосредственно на стоевой профиль.

Обрешетка под сайдинг вокруг окон

Обрешетка под сайдинг вокруг окон

Несмотря на то, что горизонтально крепить брусья нет необходимости, возле оконных и дверных проемов они обеспечат большую жесткость.

Этим же целям послужит установка брусьев на всех углах дома и в местах повышенных нагрузок. Например, там, где будет установлен козырек или повешен фонарь.

Совет. Работы по устройству деревянной обрешетки нельзя проводить в сырую погоду.

2 способ – монтаж металлической обрешетки под сайдинг

Начинаются работы по устройству металлического каркаса с
монтажа UD – профиля.
Он крепится по периметру стены, а также им обрамляются оконные и дверные
проемы.

Для монтажа направляющей полосы используется UD – профиль, а крепление
сайдинга к металлической обрешетке будет осуществляться посредством CD-профиля, который
монтируется с шагом равным ширине утеплителя.

Как CD-профиль заводится в UD-профильПолезно знать. На самом деле, для крепления стартовой полосы не требуется UD – профиль. Его основное назначение фиксировать стоевой CD-профиль и придавать жесткость всей конструкции. Для этого CD-профиль
просто «заводится» в UD-профиль, как показано на фото.

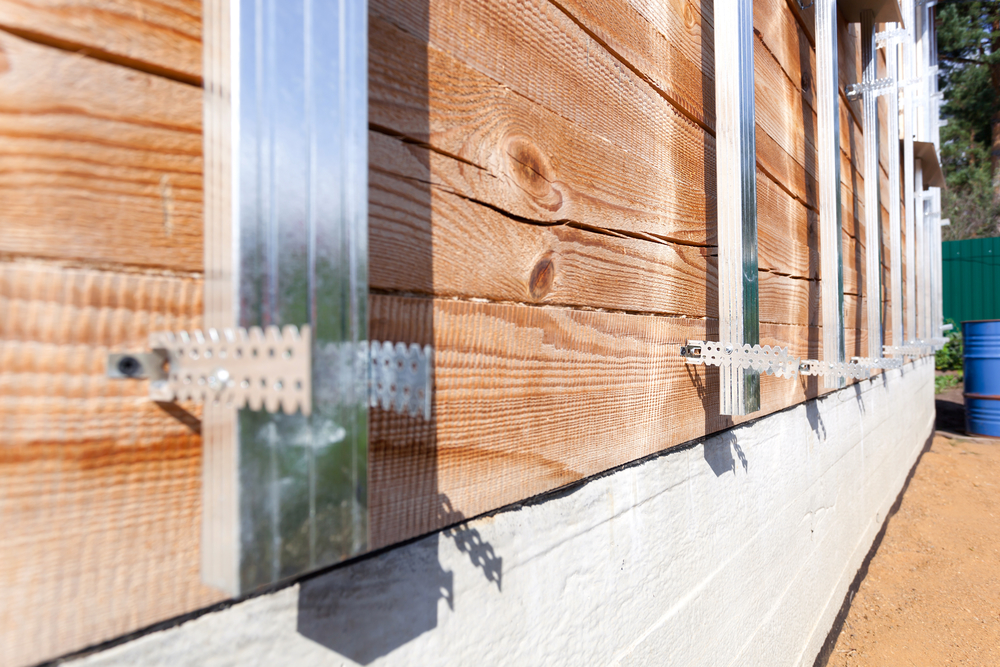

К стене CD-профиль крепится с помощью ES-скобы. Ее использование тем удобно, что позволяет одновременно выставлять каркас по уровню, без применения дополнительных маяков.

Крепление CD-профиля к стене

Удлинение CD-профиля в зависимости от высоты дома производится с применением CD удлинителя. Как показано на фото.

Совет. Особенную жесткость конструкции нужно сообщить по
углам каркаса, поскольку там нагрузка на них будет наибольшей.

Заключение

Мы выяснили, что, несмотря на выбранный вид сайдинга,
обшивка дома с его использованием почти всегда осуществляется на каркас. Также,
рассмотрели процесс монтажа обрешетки под сайдинг и изучили основные материалы
(деревянный брус, металлопрофиль), которые применяются в данном случае.

Обшивка AdvanTech® | Huber Engineered Woods

Выберите обшивку AdvanTech для крыш и стен, которую строители доверяют своей прочности и защите от влаги более двух десятилетий. Благодаря передовой технологии смолы и высокой плотности древесины обшивочные панели AdvanTech надежно служат в течение многих лет.

Где купить

Связаться с представителем

Опции продукта

• 1/2 дюйма × 4 фута × 8 футов

• 5/8 дюйма × 4 фута × 8 футов

• 23/32 дюйма × 4 фута × 8 футов

Посмотреть все

01 Продукция

Надежная защита крыш и стен.

Традиционная ориентированно-стружечная плита (OSB) и фанера просто несовместимы. То, что находится внутри обшивочных панелей AdvanTech, имеет большое значение: технология влагостойкой смолы противостоит разрушающему воздействию погоды во время строительства, а рейтинг Structural 1 обеспечивает превосходное сопротивление сдвигу и дополнительную прочность вашим крышам и стенам.

Просмотр технических документов

Performance Category	Panel Size[1]	Edge Profile	Panel Count	PS-2 Span Rating	Code Evaluation Report[2]	Прибл. Вес на панель[4]
Панель 1/2 дюйма	4 фута × 8 футов	Квадратный край	70	32/16 Структурный 1	СОЭ 1785[3]	54 фунта.
Панель 5/8″	4 фута × 8 футов	Прямоугольная кромка, Шип и канавка	55	40/20 Структурный 1		67 фунтов.
Панель 23/32 дюйма	4 фута × 8 футов	Квадратный край	45	48/24 Структурный 1	–	78 фунтов.

02 Почему это работает

Покройте свой дом силой и защитой.

• Структурный 1 Рейтинг

  Усовершенствованная инженерная деревянная панель, отвечающая требованиям рейтинга Structural 1.

• Влагостойкость

  Технология влагостойкой смолы нанесена на всю толщину панели.

• ЭСР-1785

  Панели AdvanTech

  соответствуют стандартам ESR-1785[3], документально подтверждающим характеристики прочности, жесткости и удерживающей способности крепежа, указанные выше.

• 500-дневная гарантия погоды

  Разработан для более длительного воздействия и имеет 500-дневную гарантию устойчивости к атмосферным воздействиям[5].

• Пожизненная ограниченная гарантия

  Благодаря пожизненной ограниченной гарантии[5] оболочка AdvanTech обеспечивает эффективность, которой вы можете доверять.

• №1 по качеству

  С 2002 года признан строителями номером один по качеству[6].

Ознакомьтесь с другими продуктами.

03 Новости и статьи

Блог о сборке

Избранная статья

Производители рекомендуют AdvanTech

^® Продукция

Компания

East Coast Interiors использует более 9000 панелей чернового пола AdvanTech ^® с клеем для чернового пола AdvanTech™ в этом многоквартирном проекте недалеко от гавани Бостона. Узнайте, почему они доверяют продуктам AdvanTech ^® для создания прочного и жесткого основания пола.

Подробнее

Посмотреть все статьи

Металлический сайдинг – Панели для наружных и внутренних стен

Гофрированный металлический сайдинг

Открытые крепежные элементы

Гофрированный сайдинг, изначально использовавшийся благодаря своей долговечности и прочности, превратился в основной элемент конструкций сайдинга из листового металла как для жилых, так и для коммерческих помещений. Поскольку металлические панели сайдинга могут быть выполнены в широком диапазоне цветов, тонкие волны гофрированной стеновой панели могут создавать различные оттенки и тона в течение дня. В сочетании с относительно простым процессом установки эта эстетическая привлекательность сделала сайдинговые панели из гофрированной стали очень популярными в современных, традиционных и деревенских конструкциях из листового металла.

Варианты гофрированного сайдинга

Вертикальные панели сайдинга

Открытые или скрытые крепежи

Металлические наружные стеновые панели позволяют выровнять каждую из панелей сайдинга по вертикали для создания привлекательных линий обзора. Используя традиционные панели, такие как Ultra Batten, которые создают вид доски и обрешетки, или более новую, более современную панель сайдинга, такую ​​как Shiplap Wall, придают домам разнообразный внешний вид. Популярный вариант стального сайдинга в коммерческих, жилых и сельскохозяйственных помещениях, вертикальный металлический сайдинг обеспечивает четкие линии и может помочь привлечь внимание к ключевым особенностям конструкции. Вертикальное размещение наружных панелей сайдинга может помочь создать иллюзию большего дома или здания, потому что панели сайдинга притягивают взгляд вверх.

Варианты вертикального металлического сайдинга

Варианты горизонтального сайдинга

Открытые или скрытые крепления

Горизонтальные панели сайдинга в настоящее время очень популярны в современных коммерческих проектах, а также остаются традиционным вариантом стального сайдинга в жилых проектах (сайдинг и т. ). Горизонтально расположенные стеновые панели часто используются из-за того, что они могут иметь большую длину, создавая бесшовную линию по всей длине здания. Варианты горизонтального сайдинга помогают придать любому зданию или дому нотку элегантности. Длинные горизонтальные линии, созданные сайдинговыми панелями, удлиняют пространство и создают иллюзию большей и длинной постройки.

Посмотреть варианты горизонтального сайдинга

Современный внешний сайдинг

Открытый или скрытый крепеж

Когда стальной сайдинг попадает в руки творческого строителя, домовладельца или архитектора, любые панели сайдинга могут дополнить или создать современный дизайн. Тем не менее, некоторые профили панелей наружного сайдинга даже лучше подходят для создания современного экстерьера. Несколько современных фаворитов для наружного сайдинга — это структурная панель 7.2, структурная коробчатая ребристая панель 6025 и панель Ultra Batten. Использование стального сайдинга помогает легко создать современный экстерьер.

Посмотреть варианты современного металлического сайдинга

Варианты стального сайдинга в деревенском стиле

Открытые или скрытые крепления

Независимо от того, строите ли вы убежище в горах или стремитесь к деревенскому стилю Техаса, придание деревенского вида металлическому сайдингу часто зависит от вашего выбора. цвета или натуральной отделки. Большинство панелей сайдинга могут выглядеть простовато с помощью идеального цвета и отделки. Сайдинг из листового металла, в котором используются более светлые или красные/коричневые цвета, легко выглядит простоватым. Еще один популярный вариант наружных стеновых панелей, который придает деревенский вид, — это атмосферостойкая сталь.

Подробнее о деревенском металлическом сайдинге

Ржавые панели сайдинга

Corten, атмосферостойкая сталь

Стальной сайдинг Corten, пользующийся популярностью благодаря внешнему виду со стоячим фальцем, плоскими панелями и гофрированным покрытием, очень привлекателен для жилых и коммерческих застройщиков, стремящихся создать уникальный внешний металлический сайдинг. для домов или других построек. Выбор правильных сайдинговых панелей может сделать атмосферостойкий стальной сайдинг темой обсуждения любого проекта. Атмосферостойкая сталь создает уникальный, единственный в своем роде вид на любых проектах, что делает ее оптимальным выбором для наружных сайдинговых панелей и тех, кто хочет, чтобы их проект привлекал внимание и выделялся!

Подробнее о ржавом стальном сайдинге

Медные сайдинговые панели

Открытые или скрытые крепежи

На протяжении сотен лет медь была исключительным строительным материалом, придающим эстетическую ценность прочному и долговечному изделию.
