Закладные Под Откатные Ворота В Кирпичных Столбах

Кирпичные столбы для ворот

Практически каждый загородный дом обязательно имеет красивый забор. Закладные для ворот в кирпичных столбах фото? Чаще всего он сделан из кирпича. Кирпичные столбы для ворот остаются самыми популярными при строительстве забора своими руками. Причиной такой распространенности кирпичных заборов стал большой ассортимент самого кирпича.

К продаже предлагается очень много самых разных фактур этого материала.

Кирпичные столбы для ворот из профнастила и кованых элементов

Качество материала

Надо сказать, что кирпич для кладки столбов ворот — не очень подходящий материал. Просто он не может выдержать динамические нагрузки. Ему необходимо сделать специальное армирование.

В основном всегда для ворот выбираются крайние столбы, которые изготавливаются своими руками в соответствии со специальной технологией.

Схема устройства кирпичных столбов для ворот и калитки

Кирпичные столбы для ворот можно спокойно сделать своими руками. Они не имеют никакого визуального отличия от других столбов. Также облицовываются кирпичом, имеют закладные и тот же цвет.

При кладке своими руками очень важно сделать кирпичные столбы для ворот, соблюдая определенную технологию: с усилением внутренней части конструкции, металлическим дополнением.

Конструкция столбов для ворот

Когда забор имеет навесные ворота, монтаж крайних столбов, на которые они вешаются, выполняется несколько иначе, чем другие монтажные работы. Кирпичные столбы, на которые будут навешиваться ворота должны иметь внутренний металлический стержень.

Когда заливается фундамент, в яме, устанавливается металлический стержень.

Пример армирования столба из кирпича
Таким образом, делается монтаж кирпичного столба. К металлическому стержню впоследствии можно своими руками приварить петли ворот.

Поговорим о закладных

Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:

швеллера;
уголка;
трубы.

В этот момент не нужно забывать о закладных. Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.

Такая работа должна быть сделана очень аккуратно.

Монтаж закладных в кирпичных столбах для забора

Когда высота кирпичных столбов превышает два метра, приваренных вертикальных швеллеров может быть недостаточно.

Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.

Схема устройства и установки закладных

Что лучше: теплый пол или батареи?

Теплый полБатареи

Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются «ушки».

Четвертый швеллер будет вставляться прямо в них.

Типовая ошибка

Когда ворота крепятся к кирпичным опорам своими руками, делается одна характерная ошибка. Закладные приваривают непосредственно к металлическому столбу с целью закрепить будущие ворота. Но только два столба должны иметь закладные, на остальных они просто не нужны.

Ворота не получат высокой надежности, так как их просто не удержат маленькие участки кирпича, из которых торчит металлический стержень.

Чтобы выполнить установку ворот, когда столбы сделаны кирпичными, нужно предварительно сделать раскладку, провести разметку тех столбов, которые станут основной опорой ворот. Монтирование ворот выполняется электрической сваркой, которая дешевле газовой. Она не образует наплыва металла.

Необходимые инструменты

Подробный чертеж для армирования кладки столба и фундамента

Арматуру;
Кирпич;
Стальную трубу;
Цемент;
Щебень;
Песок;
Болгарку;
Ведра;
Лопаты;
Мастерок;
Бетономешалку;
Рулетку;
Строительный уровень.

Вернуться к оглавлению

Монтаж фундамента

Так как масса кирпичных столбов отличается значительным весом, необходимо залить прочный ленточный фундамент. Все работы должны выполняться по соответствующей технологии.

Сначала выкапываются ямы для монтажа двух опор. Глубина зависит от уровня промерзания грунта. В каждом районе эта величина будет разной. Следующим шагом будет изготовление подушки, в состав которой входит песок и щебень.

Сначала засыпается песок, толщина слоя которого должна превышать пять сантиметров. Его хорошо трамбуют. Сверху засыпается слой щебня в 15 см, который также утрамбовывается.

Изготавливается каркас, для чего используют арматурные прутки. Они укладываются в горизонтальном и вертикальном направлениях. Их связывают вязальной проволокой, выдерживая шаг, равный 20 см. Затем арматурный каркас вставляется в сделанную яму.

После чего, проводится монтаж стальных труб, играющих роль несущего каркаса всех кирпичных столбов. Монтажные работы должны проводиться по уровню, после чего трубы хорошо закрепляют.

Подготавливается бетонный раствор, для чего необходимо засыпать в бетономешалку:

цемент;
песок;
щебень.

Все компоненты очень тщательно смешиваются. В состав добавляют воду и перемешивают, пока не получится бетонная смесь.

Процесс заливки фундамента для ворот

Полученным раствором необходимо забетонировать ямы со столбами и подождать несколько дней, пока не произойдет полного затвердевания бетона. Монтаж столбов можно начинать после полного высыхания фундамента, но не ранее, чем через полмесяца.

Кирпичная кладка

Когда бетон полностью застыл и стал очень прочным, выполняется кладка кирпича. Сначала делается обыкновенный песчаный раствор, в состав которого входит цемент, а также мелкий песок. Полученная в бетономешалке смесь используется для кладки кирпичной опоры.

Первым выкладывается нижний ряд кладки, равный 1, 5 кирпича. Первые четыре ряда лучше выкладывать полнотелым кирпичом. Применяемый раствор должен быть достаточно жидким, а для полнотелого кирпича используется густая смесь. После выкладки первого ряда строительным уровнем проверяются вертикальность и горизонтальность.

Чтобы получить между рядами кладки ровные швы, используют стальные прутки квадратного сечения. Прутки выкладываются квадратом, с металлической трубой в центре. Практически труба охватывает весь внешний периметр столба.

Затем кладется раствор, с захватом всей площади опоры. Величина слоя раствора должна соответствовать заданному уровню. Укладка каждого нового ряда требует проверки геометрии столба.

Проверка геометрии столба уровнем

Таким образом, достигается большая прочность, повышается устойчивость. Эта операция повторяется после кладки нового ряда.

Устанавливаются закладные, на которых будут крепиться ворота. Начальная закладная ставится на высоте 30 см над фундаментом. Закладные для откатных ворот в кирпичных столбах? Причем пластина должна выступать за торец кирпича и касаться металлической трубы. С этой целью в кирпиче обычной болгаркой делается небольшой пропил. Чтобы получить внутри столба высокую жесткость, пластина сваривается с трубой.

Для монтирования ворот необходимо иметь шесть таких пластин, а для монтажа забора нужно заготовить три закладных. Чтобы столбы стали более привлекательными, проводится расшивка швов.

Особенности крепления ворот к кирпичным столбам

Ограждение дома забором только половина дела. Чтобы защитить свое жилище от посторонних взглядов и обеспечить удобный доступ к территории, необходимо установить ворота. Существует несколько проверенных годами методов, с помощью которых можно осуществить крепление ворот к кирпичным столбам.

Целесообразнее всего ознакомиться с ними до начала работ.

Типы ворот

Различают несколько способов открытия створок. Для частных домов в большинстве случаев выбирают распашные и откатные конструкции.

Каждый из механизмов открытия по своему удобен в эксплуатации, надежен, долговечен. Поэтому выбор зачастую зависит от того, какой вид имеет рельеф местности, насколько большой дом и прилегающий участок.

Распашные (навесные)

Навесной механизм широко используется при классическом способе установки ворот. Основа конструкции достаточно простая. Это две вертикальные опоры, оснащенные петлями, на которые фиксируют створки. Ворота изготавливают из металлических профилей или труб, соединенных с помощью сварки в виде рам. Они, в свою очередь, обшиваются деревом, профнастилом либо другими материалами.

Лучше всего использовать более легкие обшивочные материалы, чтобы снизить нагрузку на опоры и крепежи. Для исправной работы ворот понадобится много свободного пространства, поэтому месторасположение требуется продумать заранее.

Откатные

Довольно распространенные механизмы, работающие за счет передвижения створок на роликах по встроенным вдоль забора рельсам. Крепление откатных ворот к кирпичным столбам лучше предоставить специалистам, хотя при должной подготовке можно справиться своими силами. Конструкция сложная, но при этом функциональная.

Единственное, что следует учитывать сразу, рельсы размещаются вдоль забора на всю длину створок и требуют периодической очистки от попадающего мусора. Полотно представляет собой металлический каркас, обшитый выбранным материалом. Чаще всего используется профильный лист.

Требования к кирпичным столбам

Простые кирпичные столбы не подходят в качестве опор. Только определенная конструкция позволяет произвести установку створок. Качественно сделанная опора надежно крепится благодаря металлическим стержням.

Причем фиксация всегда происходит так, чтобы опора хорошо выполняла возложенные на нее функции даже без кирпича. Ведь на деле кирпичная кладка выступает как декоративное оформление.

Устройство закладных при кладке кирпичных столбов

Закладные надежно фиксируют опоры, поэтому стоит ответственно подойти к их установке. Упрощенный вариант работы выглядит следующим образом:

Труба, диаметр которой превышает 108 мм, бетонируется на глубину около двух метров.
Основания оснащаются закладными. Они должны быть такой длины, чтобы при укладке кирпич не смог их закрыть.
Выполняется облицовка кирпичом.

Существует еще один способ фиксации. Правильные столбы предусматривают наличие выступающих закладных, к которым будет производиться крепление створок. В случае отсутствия закладных, необходимо выполнить их установку.

Наличие армированной основы упрощает процесс, потому что швеллер приваривают непосредственно к ней. Закладная деталь может быть выполнена из уголка и куска арматуры длиной в половину ширины столба.

Особенности технологии установки ворот

Перед началом работ требуется досконально изучить местность, произвести точные расчеты по месту установки, потому что в случае ошибки передвинуть ничего не получится. На основе полученной информации выполняется чертеж, показывающий, как располагаются требуемые для конструкции элементы и крепление ворот. Стандартная ширина проема, принятая европейскими странами, составляет 4 метра.

Меньшие размеры могут привести к неудобствам во время эксплуатации.

Глубина опорных ям должна соответствовать длине опор. Еще лучше, если она будет немного больше. Ширина должна быть такой, чтобы опора свободно входила в отверстие.

Только качественно забетонированные столбы смогут выдержать все нагрузки. Время застывания раствора составляет приблизительно 10 дней. По истечении этого срока можно будет приступать к выполнению дальнейших задач.

Подготовка необходимого инструмента и материала

Для установки и крепления ворот к кирпичным столбам, монтажа нужных комплектующих требуются специальные инструменты и материалы.

сварочный аппарат;
болгарка с разными дисками;
инструменты для кладки кирпича;
шуруповерт;
бетономешалка;
лопата;
строительный уровень;
молоток;
гаечные ключи;
рулетка;
стремянка;
защита на глаза и руки.
комплект фурнитуры;
трубы для рам;
обшивка – профилированный настил, дерево, металлические листы с коваными элементами;
цемент, песок, щебень;
кирпич.

Монтаж распашных ворот

Чтобы разобраться, как крепить ворота к кирпичным столбам, не нужно особых усилий. Порядок действий следующий:

Нижние петли фиксируются на закладные, которые приварены к опорным столбам.
Верхние крепежи устанавливаются на металлический каркас.
Производится установка створок.

В ходе работы нужно постоянно следить за уровнем, на котором привариваются петли, навесы. Если возникнет малейший перекос, ворота не будут нормально открываться и придется переделывать всю конструкцию.

Монтаж откатных ворот

Откатные ворота монтируются сложнее, чем распашные. Главная трудность заключается в подготовке фундамента. Разметка начинается от крайней стороны проезда. Закладные для распашных ворот в кирпичных столбах? По стороне забора нужно отмерить расстояние, которое равно ½ ширины проема. Далее требуется отступить перпендикулярно полметра и построить параллельную линию.

Так очерчивается периметр будущего фундамента. Автоматизация предусматривается сразу: между опорами под дорогой прокладывается пластиковая либо металлическая труба с диаметром 25 мм и более, через которую будет подводится кабель.

Далее вынимается грунт, устанавливаются закладные части, и яма заливается бетоном. Как только фундамент закрепится, а это займет минимум 7 дней, можно приступать к монтажу створок. На противоположных сторонах проема закрепляются опорные ролики, после чего на них аккуратно закатывается воротная рама. На основной столб устанавливается верхний направляющий ролик, после чего в него вставляется рама.

В передней и задней части несущей балки крепятся опорные ролики и закрываются заглушками.

Чтобы зафиксировать нижние улавливатели, ворота полностью закрываются. Место будущего крепления нижнего уловителя отмечается на ответном столбе. Ролик должен как можно плотнее примыкать к уловителю, чтобы частично снимать нагрузку со всего блока.

С помощью соответствующего крепежа устанавливается уловитель. Далее проверяют, насколько легко ворота ходят по рельсам и насколько качественная фиксация в закрытом положении. Крепление верхнего улавливателя происходит на высоте 5 см ниже верха створок, чтобы снизить воздействие ветра.

Большой популярностью пользуется установка привода, позволяющего открывать ворота в автоматическом режиме.

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Крепление ворот к кирпичным столбам: советы профессионалов

Прочная установка ворот в ограде – необходимое условие, без выполнения которого они не станут надежной защитой дома. Разберемся, как крепить ворота к столбам из кирпича правильно.

Ворота в ограде вокруг частного дома выполняют множество важных функций. Они преграждают путь нежданным гостям, обеспечивают беспрепятственный доступ на участок хозяевам, служат украшением дома. Но все эти функции будут выполняться, если полотно ворот надежно прикреплено к столбам. Разберемся, как прикрепить ворота к столбам кирпичного забора, и какие тонкости существуют в установке закладных.

Особенности заборов из кирпича

Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.

Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.

Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.

[note]Читайте цикл статей ворота:Ворота: разновидности, установка откатных воротОткатные ворота своими руками[/note]

Опорные столбы из кирпича

Конструкция опорных столбов определяется функциями, которые выполняются этими архитектурными элементами. Опоры для ворот должны:

Уверенно выдерживать нагрузку, которую создает полотно ворот и забора. В зависимости от конструкции и примененных материалов его вес может колебаться в пределах от 500 кг до 4 т.
Обеспечивать стабильное движение воротного полотна в рамках заложенной в конструкции свободы.
Сохранять свою форму, выдерживая колебания температуры, капризы природы (осадки, шквальный ветер), а также определенные аварийные нагрузки (например, случайное касание бортом автомобиля при ошибках в маневрировании).

Проектируя размещение опорных столбов, первые четыре опоры размещают в углах участка. Далее шаг между опорами составляет 10 – 15 м.

[warning]Чтобы лучше представить расположение всех опор, перед началом строительства забора рисуют его чертеж.[/warning]

Основой для столба является труба с диаметром не менее 108 мм и толщиной стенок не менее 3 мм. Опоры углубляются в почву до слоя песка (порядка 1 м глубиной) и бетонируются. Именно они несут основную нагрузку, а обкладка из кирпича выполняет декоративную функцию. К опорам привариваются закладные для крепления полотна забора. В качестве опор используют также винтовые сваи СВС с диаметром не менее 108 мм.

Кирпич для обкладки подбирают по двум параметрам:

Количество выдерживаемых циклов замерзания. Чем оно больше, тем дольше простоит забор без капитального ремонта.
Качество соблюдения геометрических пропорций. Желательно, чтобы отклонения не превышали несколько мм. В противном случае будет трудно добиться ровной кладки.

Чтобы кирпич не тянул влагу из грунта, поверх фундамента стелют слой гидроизоляции. Наиболее эффективный вариант – двухслойная изоляция (битумная мастика и гидроизол). Опоры обкладывают кирпичом (слоем в 1,5 или 2 кирпича). После окончательного высыхания раствора допускается навешивать секции забора и полотно ворот.

Столбы для навесных ворот

Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.

Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:

На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.

Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.

Закладные для ворот

Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.

Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.

[important] Если вы сомневаетесь, что сможете сразу правильно сварить конструкцию, сделайте в опорной трубе и в швеллере отверстия, а затем просуньте в них прутья, составляющие основу закладной. Потом приварить все части друг к другу будет легче.[/important]

Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.

Необходимые материалы и инструменты

Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.

Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.

Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.

Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция

Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом. Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.

Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.

Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.

[important]Металлопрокат не обязательно подбирать точно по длине ворот. Достаточно, чтобы длины швеллера хватало от нижнего кронштейна до верхнего.[/important]

Последовательность сварочных работ определяется, исходя из типа петель. Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:

Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
Пока ворота лежат на земле, к ним привариваются верхние половины петель.
Нижние части петель прихватывают к столбам в размеченных местах.
Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
Швы зачищают при помощи болгарки.

Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно. Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.

Советы профессионалов

Мы надеемся, что наши советы помогли вам представить процесс изготовления опорных столбов для забора из кирпича и технологию крепления к ним полотна ворот. Чтобы иметь возможность увидеть все этапы своими глазами и познакомиться с идеями, разработанными профессиональными строителями, мы рекомендуем вам посмотреть несколько полезных видео:

Ошибки в изготовлении креплений для ворот могут дорого обойтись в последующей эксплуатации. Но если делать все шаги не торопясь, тщательно разобравшись с технологией и выполняя все операции качественно и последовательно, у вас получится надежно прикрепить ворота к столбам из кирпича своими руками. Успехов в работе!

установка закладных под распашной забор и калитку

Кто они такие?
Особенности дизайна
- Для раздвижных ворот
- Для калитки

Ворота в любом частном (и не только) доме должны быть надежно защищены от проникновения. Они также должны быть красивыми внешне. Но оба эти требования не могут быть выполнены при отклонении опор от идеальной вертикали, а это во многом зависит от наличия и правильной установки закладных.

Что это?

Кирпичные заборы могут выглядеть очень красиво. Но гладкий, внешне изящный столб плох тем, что к нему ничего нельзя прикрепить, а потому установка ворот прямо в кирпичный массив невозможна. Они просто не выдержат и упадут. Именно поэтому в кирпичных столбах предусмотрены закладные, чтобы с их помощью можно было установить ворота.

Существует множество разновидностей таких элементов. Но каждый из них решает строго определенную задачу. Необходимо сразу учитывать, из какого материала планируется строить секции самого забора. Если для него используется полнотелая кирпичная кладка, то закладные элементы предназначены только для соединения секций со столбами.

В этом случае нагрузка на конструкцию относительно небольшая, поэтому даже петли, скрученные из проволоки диаметром 0,8 см, смогут выполнить поставленную задачу. Их укладывают через каждые 3 ряда (в четвертые ряды кладки). Делается это со стороны столба, к которому должны крепиться кирпичные секции. Это решение многократно зарекомендовало себя в самых разных условиях. Но недопустимо, если секции забора выполнены из фасонного металла, бруса и других материалов.

В этих случаях закладные должны выдерживать повышенную нагрузку, потому что столбы уже не возьмут ее на себя. Поэтому приходится использовать стальные пластины. Эти конструкции свариваются на определенной высоте (в зависимости от проекта), но могут использоваться и разборные соединения. Кирпич придется распилить в определенном месте, чтобы закладная туда попала.

В дальнейшем бревна крепятся к закладным с помощью сварки. А эти лаги как раз и позволяют монтировать различные конструктивные элементы забора. Но даже когда закладные и лаги сделаны, сразу крепить секции не следует. Необходимо дождаться набора столбами определенной прочности и только после этого приступать к окончательной сборке. Обычно приходится ждать 18-25 дней.

Особенности конструкции

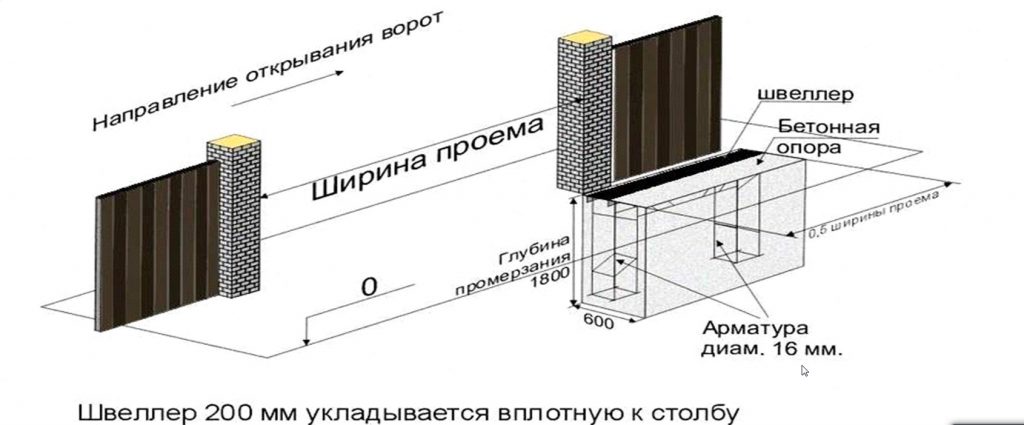

Для откатных ворот

При установке откатных ворот нет смысла искать чертежи закладных элементов, их просто нет. Геометрия и размеры выбраны произвольно, потому что предстоит решить только одну задачу: создать основу для установки роликов и приводного механизма. Обычно закладные делаются из швеллеров с номерами 10-20. Здесь действует четкое правило: чем больше вес ворот, тем больше требуется металлопроката.

Учтите, что за этой линией во дворе должно быть предусмотрено место для двигателя. Чтобы не ошибиться, стоит сделать закладной элемент равным по длине «противовесу» ворот.

Важное примечание: закладная ставится строго на прямую, по которой будет двигаться полотно.

Иногда может быть меньше, но максимум 20 см. Если планируется в дальнейшем установить привод с электродвигателем, площадка для его установки к закладной приваривается в произвольно выбранном месте. Но некоторые строители поступают иначе. При строительстве ворот не готовят основу для двигателя. Только потом, когда ее монтаж будет выполнен, к верхней части закладной приваривается стальная пластина, немного выступающая в сторону.

Для калитки

Подход к таким закладным несколько иной, чем к элементам, удерживающим откатные ворота. Нет необходимости вставлять стержни внутрь кирпичных столбов. Ставить их требуется непосредственно рядом с опорами, вбивая в землю. Когда эта работа завершена, швеллер заваривается.

Поскольку калитки значительно легче обычных ворот, закладные тоже не должны быть слишком массивными. Но при этом опоры рекомендуется заглубить в почву, тогда они будут надежнее.

Важно: упростить монтаж конструкции можно, сразу пробивая в швеллере отверстия для закладных элементов.

Для больших ворот с высокими стойками недостаточно установить вертикальные швеллеры возле обеих половин. Внизу их скрепляют третьим швеллером, длина которого должна совпадать с расстоянием от стоек до калитки.

Часто можно встретить утверждения, что к выступающим из стоек стальным полосам можно приварить закладные. Но на самом деле эти миниатюрные выступы не смогут удержать даже небольшую калитку. В случае распашных ворот к центральным стойкам столбов приваривают металлические закладные размером от 5 до 7 см. Этого вполне достаточно для автоматических конструкций, если они не окажутся слишком тяжелыми.

Дополнительные рекомендации по выбору и установке:

Для тяжелых распашных ворот между стойками можно приварить двутавровые балки или рейки. Надежнее будет, если сделать это раскосами, а с другой стороны приварить дополнительные балки.
При отсутствии опыта лучше не пытаться скрыть закладные, а потом вывести их наружу, это крайне сложно.
Металлическое изделие правильнее забивать (ввинчивать) через подготовленное специальным инструментом отверстие.
Отверстия в кирпиче делаются под углом 45 градусов (отклонение допустимо, но небольшое, иначе кирпич треснет).

Как сделать закладные своими руками смотрите в видео ниже.

Комментарий успешно отправлен.

Рекомендуем прочитать

установка закладных под распашной забор и калитку

Ворота в любом частном (и не только) доме должны надежно защищать от проникновения извне. Они также должны быть красивыми внешне. Но оба эти требования не могут быть выполнены при отклонении опор от идеальной вертикали, а это во многом зависит от наличия и правильности установки закладных.

Какие они?

Кирпичные заборы могут выглядеть очень красиво. Но гладкий, внешне изящный столб плох тем, что к нему ничего нельзя прикрепить, а потому установка ворот прямо в кирпичный массив невозможна. Они просто не выдерживают и падают. Именно поэтому в кирпичных столбах предусмотрены закладные, чтобы их можно было использовать для установки ворот.

Типов таких элементов много. Но каждый из них решает строго определенную задачу. Надо сразу учитывать материал, из которого планируется строить секции самого забора. Если для него используется полнотелая кирпичная кладка, то закладные элементы предназначены только для соединения секций со столбами.

При этом нагрузка на конструкцию относительно небольшая, поэтому даже петли, скрученные из проволоки диаметром 0,8 см, смогут выполнить поставленную задачу. Их укладывают через каждые 3 ряда (в четвертый ряд кладки). Это делается со стороны столба, где должны крепиться кирпичные секции. Такое решение неоднократно зарекомендовало себя в самых разных условиях. Но недопустимо, если секции забора выполнены из профильного металла, бруса и других материалов.

В этих случаях закладные должны выдерживать повышенную нагрузку, потому что столбы уже не возьмут ее на себя. Потому что приходится использовать пластины из стали. Эти конструкции свариваются на определенной высоте (в зависимости от проекта), но могут использоваться и разборные соединения. Кирпич придется распилить в определенном месте, чтобы туда прошла закладная.

В дальнейшем на лаги сваркой прикрепите лаги. А эти лаги как раз и позволяют монтировать различные конструктивные элементы забора. Но даже когда сделаны закладные и лаги, срезы не следует крепить сразу. Необходимо дождаться набора столбами определенной прочности и только после этого приступать к окончательной сборке. Обычно приходится ждать 18-25 дней.

Особенности конструкции

Для откатных ворот

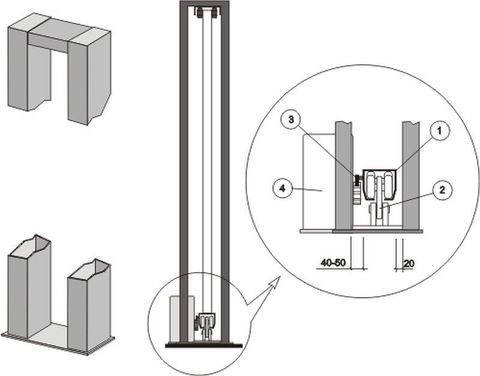

При установке откатных ворот нет смысла искать чертежи закладных элементов, их просто нет. Геометрия и размеры выбраны произвольно, ведь должна решаться только одна задача: создание базы для установки роликов и приводного механизма. Закладные обычно делаются из каналов с номерами 10-20. Существует четкое правило: увеличивается тяжесть ворот – требуется больший металлопрокат.

Учтите, что для этой линии во дворе должно быть предусмотрено место для двигателя. Чтобы не ошибиться, стоит сделать закладной элемент равным по длине «противовесу» ворот.

Важное замечание: закладная размещается строго по прямой линии, по которой будет двигаться полотно.

Иногда может быть меньше, но максимум 20 см. Если в дальнейшем планируется установка привода с электродвигателем, площадка для его установки приваривается к закладной в произвольно выбранном месте. Но некоторые строители поступают иначе. На момент строительства ворот не готовят основу для двигателя. Только потом, когда он собран, приваривается немного в сторону стальная пластина, обращенная к верху закладной.

Для ворот

Так как калитки гораздо легче обычных ворот, то и закладные не должны быть слишком массивными. Но опоры рекомендуется заглубить в почву, тогда они будут надежнее.

Важно: можно упростить монтаж конструкции, сразу пробив в швеллере отверстия для закладных элементов.

Для больших ворот с высокими столбами недостаточно установить вертикальные каналы вокруг обеих половин. Снизу их заделывают третьим швеллером, длина которого должна совпадать с расстоянием от столбов до ворот.

Часто можно встретить утверждения, что к стальным полосам, выступающим из столбов, можно приварить закладные. Но на самом деле эти миниатюрные выступы не могут удержать даже маленькую калитку. В случае распашных ворот к центральным стойкам столбов приваривают закладные из металла от 5 до 7 см. Этого вполне достаточно для автоматических конструкций, если они не окажутся слишком тяжелыми.

Дополнительные рекомендации по выбору и установке:

Для тяжелых распашных ворот между стойками можно вваривать двутавры или рейки.
