Как крепить стропила к мауэрлату

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

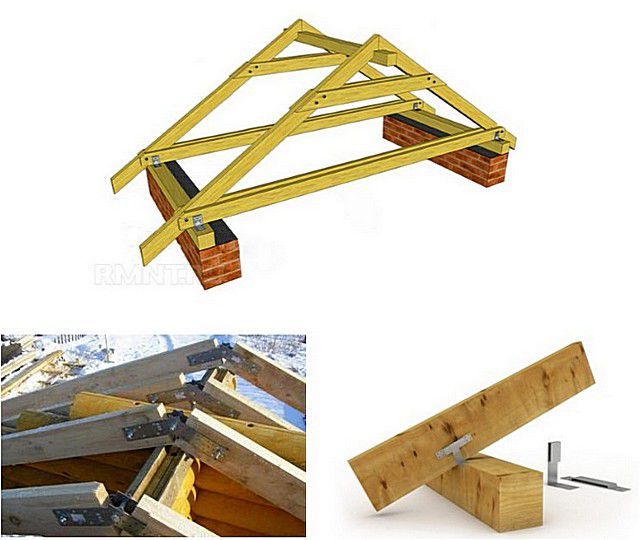

Как крепить стропила к мауэрлату

Содержание материала

• 0.1 Видео – Как крепятся к мауэрлату стропила
• 1 Когда и почему нельзя пользоваться этим методом крепления стропильной системы?
• 2 Рекомендации по креплению стропил
• 3 Жесткое крепление стропил
  • 3.1 Цены на доски обрезные
• 4 Крепление стропильных ног нашивкой упорного бруска
  • 4.1 Цены на комплект метизов
• 5 Скользящий метод крепления стропил
  • 5. 1 Цены на скользящую опору
• 6 Наслонный метод крепления стропил
  • 6.1 Цены на металлические уголки
• 7 Несколько общих практических советов
  • 7.1 Видео – Крепление стропил к мауэрлату, скользящая опора
  • 7.2 Видео – Монтаж стропил
  • 7.3 Видео – Сборка стропил
  • 7.4 Видео – Быстрый монтаж стропильной системы

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.	Сложная ломанная вальмовая крыша
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.	Реконструкция крыши
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.	Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.	Зарубка стропильной ноги
Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.	Скоба строительная Уголки для фиксации стропил
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.	Полноразмерный шаблон стропил

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил

Скользящая опора

Скользящая опора стропил закрытая

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

[adrotate group=»5″]

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки

Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

Как осуществляется крепление стропил правильно?

Насколько надежной и долговечной будет кровля, зависит от того, качественно ли было произведено крепление стропил к мауэрлату, ведь в этом вопросе даже небольшие погрешности или плохое качество креплений могут оказать существенное влияние на эксплуатационные характеристики крыши.

Стропильная система состоит из наклонных стропильных ног, вертикальных стоек и наклонных подкосов.

Содержание

1. Разновидности стропил
2. Поэтапная схема монтажа
3. Подходящие типы крепления в разных условиях
4. Что нужно знать?
5. Советы профессионалов

Разновидности стропил

Принято различать стропила висячего и наклонного типа. Надо сказать, что именно висячие стропила наиболее часто используют при постройке большой по площади крыши.

Самые распространенные способы крепления стропил:

• через мауэрлат;
• с помощью затяжки и подстропильных брусков;
• с помощью балок перекрытий;
• крепление к бревенчатым стенам путем соединения с верхними венцами;
• путем обвязки дома, принадлежащего к типу каркасных.

Виды стропильных форм.

Для тех, кто не знаком с понятием мауэрлата, важно понимать, что он представляет собой своеобразный фундамент для будущей крыши. Основной функцией его является не только удерживание креплений стропил, но и равномерное распределение общего веса крыши по всему периметру несущих стен здания.

Поскольку устанавливается мауэрлат в качестве основания для стропил, то использовать для него лучше всего деревянный брус или же бревна с обрезанной стороной. При этом важно убедиться, что для сборки мауэрлата не используются кривые балки с выступающими сучками. Наиболее идеальным вариантом будет использовать брусья, прошедшие калибровку и фрезеровку со всех сторон. Для надежной установки кровли подбирать нужно качественный и надежный крепеж для стропил: пластины из металла, кронштейны, гвозди и болты. И, конечно, необходимо учесть, что, применяя болты и гайки, нельзя отказываться от шайб, которые не дадут крепежам врезаться в древесину.

Вернуться к оглавлению

Поэтапная схема монтажа

Нарушая рекомендации для крепления стропил, есть вероятность того, что крыша со временем перекосится или будет разрушаться раньше положенного времени. Основные принципы правильного крепления сводятся к следующим:

Инструменты для монтажа стропил.

1. Крепить стропила следует на металлический уголок или пластины. Для этого заранее приобретается необходимое их количество, хотя многим ошибочно кажется, что эта рекомендация необязательна к исполнению. Если этого не сделать, то крепления другого рода могут впиваться глубже в деревянные брусья, что и приведет со временем к неприятным последствиям.
2. Брус правильнее всего крепить на болты или специально предназначенные для этого крепежи, но не на гвозди и саморезы.
3. Для выполнения одинаковых запилов следует использовать шаблоны. При этом, когда угол наклона для каждого ската отличается — то и заготовить шаблоны придется для каждого из этих вариантов отдельно. Чаще всего достаточно глубины запила на четверть ширины от стропильной ноги. Иначе придется очень часто замерять каждый запил, чтобы подтвердить его правильность.
4. Прежде чем крепить стропила непосредственно к мауэрлату, потребуется запил специальных седел, чтобы в дальнейшей установке кровли деревянные элементы стыковались друг с другом максимально плотно.
5. Для деревянного дома рекомендуется использовать скользящие крепления, позволяющие соединять стропила с мауэрлатом и бревенчатыми стенами. Именно в этом случае обязательно использовать так называемые «салазки».

Последний способ соединения между собой стропил с мауэрлатом особенно хорошо себя зарекомендовал в случае сооружения домов из бревен или бруса. В процессе постепенной усадки стен первоначальная геометрия дома может слегка нарушиться, и в случае жесткой конструкции соединений такой процесс может сломать участок стены. Если же используются скользящие соединения, то вся кровельная конструкция сможет «подстроиться» под усадку здания.

Вернуться к оглавлению

Подходящие типы крепления в разных условиях

Крепление стропильной ноги к мауэрлату.

Для двускатных крыш, установленных на здание с центральной несущей стеной, как правило, предусматриваются в конструкции две или три опорных точки: конька и несущих стен. Чаще всего используется крепление стропил к коньку путем соединения верха стропил встык. Для этого верхний край каждого стропила обрезают под таким углом, который планируется для угла наклона ската крыши. Скрепление противостоящих стропильных ног осуществляют с помощью пары гвоздей длиной 15 см, причем забивают гвозди под углом так, чтобы отрезки гвоздей, входящие в противостоящую стропильную ногу, оказались достаточно длинными. Укрепляют конструкцию стропила поверху накладкой из металла или дерева.

Кроме этого метода существует еще и крепление стропил к коньковому брусу на прогон и внахлест. Менее известным способом является, так называемая, врубка в полдерева. Для этого с помощью лобзика на поверхности обеих стропильных ног выпиливают выемки на глубину до половины бруса. После этого части соединяют, стягивая с помощью болта их в точке соединения.
Поверх стропил набивают обрешетку из досок или тонких брусьев. Это необходимый элемент для укладки кровли на следующих этапах. Самые широкие обрешетины располагают у карниза и у конька.

Современные технологии предоставляют самые разнообразные узлы крепления стропил к мауэрлату.

Способы соединения стропил.

В зависимости от требуемых параметров, можно выбрать шарнирные узлы с одной, двумя, или тремя степенями свободы.

Для зданий, сложенных из кирпича, наиболее популярным считается узел с нулевой степенью свободы. При этом способе крепления балка не имеет возможности смещаться в любую из сторон, а ее концы прочно закреплены уголками и саморезами.
Выбор между способами крепления — нашивкой подпорных брусьев или врубкой на стропильной ноге, осуществляется по виду древесины. При использовании балок из лиственных пород выбирается врубка, а в случае использования хвойных пород — нашивка.

Надо сказать, что в случае постройки легкой мансарды вполне обоснованным является использование балок перекрытий, которые укладывают под прямым углом к стенам. При этом, какой бы вес ни был предусмотрен для кровли, потребуются точные расчеты и очень надежные стены, которые смогут выдержать точечную нагрузку стропил, ведь без мауэрлата вес не будет распределяться равномерно. Балка перекрытия для не совсем тяжелой крыши делается с сечением 5*15 см, а ее длину подбирают так, чтобы расстояние от концов балки до стены было от 55 см со всех сторон. При этом стропильную ногу еще выносят за стену, прикрепляя ее к краю балки.

Вернуться к оглавлению

Что нужно знать?

Таблица коэффициентов для расчета элементов стропильной системы.

Необходимо подробнее рассмотреть то, как крепить стропила к балкам, чтобы кровля держалась прочно и долговременно. Чтобы край стропила не скользил по балке, применяют два вида зубчатых соединений: «зуб с шипом», и «зуб с упором».

Кроме них возможен еще и третий вариант с упором стропил в конец балки. В зависимости от того, какой угол наклона имеет стропильная нога, используют одинарный или двойной «зуб» для осуществления крепления ее к балке. Дополнительно, с целью упрочнения конструкции, рекомендуется использование металлических уголков для стропил.

Использовать крепление стропильной системы с одинарным зубом следует, если угол при соединении стропила и балки превышает 35 °, т.е когда крыша имеет крутые скаты.

Вернуться к оглавлению

Советы профессионалов

Специалисты рекомендуют при выполнении врубки отступать от края балки не менее двадцати пяти сантиметров, чтобы не допустить возможного скола конца балки, когда вес стропильной ноги будет давить на нее.

Таблица сечения и длины стропил.

Если угол наклона крыши составляет менее тридцати пяти градусов, то монтаж стропильных ног происходит таким способом, чтобы площадь трения их с балкой была как можно шире. Этого добиваются, используя врубку с двойным зубом.

Разметку стропильных ног проводят с помощью куска бруса, по длине равного расстоянию между стенами строящегося здания. По центру этого измерительного бруса устанавливают планку под углом 90° к самому брусу. Высота этой планки должна быть одинаковой с расстоянием от основания, на которое опираются стропила до конька крыши. После примерки каждое стропило размечается строительным карандашом, так указывается место, где будет распиливаться брус. После чего размеченные материалы собирают.
Если у стропил предполагается довольно сложная структура, включающая в себя опоры, подкосы, и другие дополнительные конструкции, то в процессе разметки можно использовать временную фиксацию конструкции при помощи нескольких тонких реек. А при распиливании лучше оставлять небольшой запас, чтобы была возможность подгонки конструкции позже.

Саму сборку стропильной системы начинают с двух крайних стропильных ног по обеим сторонам крыши. Не следует их сразу крепить слишком прочно, пока не появится уверенность в том, что они располагаются абсолютно симметрично. Бечевкой соединяют вершины установленных крайних стропил по линии намеченного конькового бруса. После чего можно выставлять оставшиеся стропила, одновременно проверяя их на симметричность.

https://www.youtube.com/watch?v=n41HnMb7zTU

Надеемся, что изложенные в данной работе советы о том, как правильно крепить стропила, помогут вам в проведении этой важной и ответственной части строительных работ. Большинство специалистов утверждает, что удобнее всего собирать конструкцию на земле. Таким образом можно произвести все необходимые измерения, выпилить все необходимые врезки в деревянных деталях, подогнать, и лишь после этого, по очереди монтировать наверху. Впрочем, такой порядок действий не обязателен, и каждый владелец строящегося здания решает сам, как ему действовать.

Ремонт сломанного стропила крыши: оцените и выберите, кто это сделает

Конструкция крыши состоит из множества компонентов, которые должны работать вместе, чтобы не допустить ветра и дождя. Стропила крыши являются основными конструктивными элементами, которые поддерживают вес крыши и распределяют нагрузку на стены и фундамент ниже. Когда стропила начинают выходить из строя, важно быстро устранить проблему, чтобы предотвратить дальнейшее повреждение. Вы можете узнать, как отремонтировать сломанное стропило крыши.

Симптомы сломанного стропила

Многие домовладельцы не подозревают, что у них сломались стропила крыши. Если они не проводят регулярные осмотры своего чердака, проблема не обнаруживается долгое время. Но сломанное стропило может вызвать проблемы с самой крышей. У вас может быть сломано стропило крыши, если:

• У вас есть провисание в настиле крыши
• У вас есть течь через настил крыши
• У вас черепица начинает отрываться от крыши

Подумайте о стропила крыши. Это один из нескольких выстроенных вместе. Когда все они в хорошем состоянии, настил крыши, прикрепленный к ним, ровный и надежный. Эта прямая поверхность позволяет воде стекать без каких-либо проблем.

Когда стропила ломаются внизу, удаляется часть опоры под настилом. Это может привести к провисанию деки. Провисание в этом поддерживающем слое является идеальным местом для замедления и накопления воды. Это может привести к проникновению воды и, в конечном итоге, к протечкам. Провисающая палуба также смещается настолько, что прикрепленная к ней черепица может ослабнуть и начать отваливаться.

Что может сломать стропила

Стропила могут сломаться или сломаться несколькими способами:

• Тяжелый груз снега или льда
• Человек слишком сильно ступает
• Кто-то прорезает стропила
• Дефект в древесине
• Повреждение древесины вредителями

9003 9 Оценка ущерба Сломанное стропило сделало крышу? Это важный вопрос, на который вы должны ответить, прежде чем научитесь ремонтировать сломанные стропила крыши. Если сломанная часть вызвала проблемы с конструкцией крыши, вам необходимо решить все проблемы вместе с ремонтом стропила.

Посмотрите на крышу над сломанным стропилом, а также на нижнюю часть настила крыши, прикрепленного к стропилу. Если есть какое-либо проникновение воды, вы увидите пятна воды на палубе. Вы можете найти незакрепленные или отсутствующие черепицы выше.

Если проникновение воды велико или у вас есть несколько незакрепленных или отсутствующих гонтов, вам необходимо привлечь подрядчика по кровельным работам. Сломанное стропило поставило под угрозу прочность крыши, и вы хотите, чтобы профессионал вернул крышу в форму.

Крепление стропила

Вот как отремонтировать сломанное стропило крыши.

1. Поместите домкрат ниже излома и подтолкните стропило вверх, пока оно не окажется на одном уровне со стропилами рядом с ним.
2. Отрежьте доску 2×4 длиной не менее 1 фута длиннее сломанной области. Вы можете использовать доски полной длины для дополнительной прочности.
3. Используя строительный клей на длинной стороне доски, прикрепите ее к одной стороне стропила с изломом в центре.
4. Вверните пару 4-дюймовых шурупов в 2×4, достаточно глубоко, чтобы проникнуть в стропило, но не выходить с другой стороны.
5. Сделайте то же самое с другой стороны стропила с другими 2×4.
6. Вкрутите все шурупы, чтобы скрепить три деревянных бруска в одну балку. Добавьте больше винтов каждые 6 дюймов с каждой стороны.

Вы только что узнали, как починить сломанное стропило крыши.

Источник

Как самостоятельно починить провисшую крышу: Руководство по ремонту крыши

Фото: istockphoto.com

Крыша является одним из основных компонентов, защищающих дом от неблагоприятных факторов, таких как сильный ветер, лед и сильный снегопад . Если вы заметили, что линия вашей крыши провисает, изгибается или проваливается и не является прямой стрелой, вполне вероятно, что ваша крыша нуждается в ремонте. Несколько факторов, которые вызывают провисание крыши, включают возраст, повреждение водой, лишний вес, недостатки конструкции, материалы низкого качества или неправильного размера и даже неправильный монтаж.

Хотя некоторые провисания могут не представлять непосредственной угрозы обрушения, провисание крыши может стать серьезной проблемой, требующей немедленного устранения. Только опытные кровельщики должны браться за этот проект из-за уровня сложности.

Найти доверенные местные профессионалы для любого домашнего проекта

Найти профессионалы сейчас

+

Требуемое время: с 1 до 2 недель
Сложность: Эксперт
Ориентировочная стоимость: $ 750 до 2000 000

Инструменты и материалы

.0011 Фонарик
• Стальной L-образный швеллер
• Дрель
• Долото или сабельная пила
• Крепежные болты (⅜ дюйма на 2 дюйма или длиннее, в зависимости от размера отверстия)
• Рулетка
• См. полный список «
• Болты с квадратным подголовком, гайки и шайбы
• Защитные очки
• 2x4s

Прежде чем начать…

Фото: istockphoto. com

Ремонт провисшей крыши убедитесь, что у вас есть опыт работы с кровлей, чтобы избежать серьезных проблем или рискнуть некачественной работой. Во-первых, осмотр необходим, чтобы выяснить, почему ваша крыша провисает и что именно вызывает ее обвисание. Этот жизненно важный шаг может помочь вам оценить ущерб и спланировать материальные затраты.

Если ваша крыша провисает, это может быть из-за сломанных ферм или стропил, которые необходимо починить. Степень повреждения определяет стоимость ремонта. Если несущие балки повреждены, цены могут значительно вырасти; однако, если требуется ремонт только небольшой части крыши, стоимость может быть ниже.

Советы по ремонту провисшей крыши

• Осмотрите свой дом с бордюра, а затем обойдите весь дом и оцените провисание конька, изгибы или провалы.
• Отнесите камеру на чердак, если она есть, чтобы можно было сфотографировать поврежденные фермы или стропила.
• Осмотрите фанерные или металлические косынки, чтобы убедиться, что они не сломаны.

Соображения безопасности

• Будьте осторожны, входя на чердак: часто это темные, замкнутые пространства. Подумайте о том, чтобы добавить дополнительное освещение.
• При устранении провисания крыши используйте надлежащее защитное оборудование, включая защитные очки, маски с соответствующими фильтрами и перчатки.
• Сильно провисшая крыша может быть опасна и может обрушиться, что приведет к травмам или даже смерти.

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

ШАГ 1: Осмотрите крышу и определите любые повреждения.

Во-первых, вам нужно осмотреть крышу на предмет провисания. На крышу лучше смотреть с улицы. Затем проверьте крышу изнутри дома, взяв фонарик и поднявшись на чердак. Эта перспектива может дать вам представление о степени ущерба. Обратите внимание на конструкцию стропильной фермы, которая является каркасом, поддерживающим крышу. Ищите повреждения, которые включают трещины, гниение и поломку. В большинстве случаев провисание крыши происходит из-за того, что фермы или стропила нуждаются в ремонте.

Фото: istockphoto.com

ШАГ 2: Просверлите отверстия в стальном Г-образном швеллере.

Как правило, одним из наиболее сложных аспектов ремонта стропил или ферм является их установка на исходное место после повреждения. Лучший способ добиться этого — получить стальной L-образный канал с минимальными размерами 1½ дюйма на 1½ дюйма и длиной не менее 2 футов. Начните с просверливания четырех отверстий диаметром ⅜ дюйма в основании стального L-образного профиля и четырех отверстий сбоку. Отверстия должны быть расположены равномерно.

ШАГ 3: Удалите стружку и осколки из дерева.

Следующим шагом является удаление любых деревянных фрагментов, которые могли отколоться от фермы или стропила. Сломанные куски дерева и мусор могут помешать выравниванию стропила или фермы, поэтому удаление щепок и заноз в древесине является важным шагом в этом процессе.

Совет: Идеальным инструментом для удаления сломанных кусков дерева было бы долото или сабельная пила, подходящие для грубой резки или работ по сносу.

Найдите проверенных местных профессионалов для любого проекта дома

Найдите профессионалов сейчас

+

ШАГ 4: Установите L-образный профиль на стропило и закрепите конец.

Найдите поврежденную часть фермы или стропила и закрепите L-образный профиль с помощью анкерных болтов размером ⅜ дюйма на 2 дюйма. Затем поместите болты с квадратным подголовком и шайбы (обычно размером ⅜ дюйма на 2½ дюйма) в отверстия сбоку стального L-образного профиля.

Фото: istockphoto.com

ШАГ 5: Измерьте зазор между стропилом и L-швеллером.

Теперь пришло время измерить зазор между L-швеллером и стропилом или фермой. Рекомендуется выбирать болт, который на ⅜ дюйма на 1½ дюйма или 2 дюйма длиннее, чем зазор, обнаруженный между L-образным швеллером и фермой или низом стропила.

Advertisement

Совет: Рекомендуется использовать стяжной болт размером от 2½ до 3 дюймов, если у вас есть зазор в 1 дюйм. Однако, если ваш проем немного больше и составляет около 2 дюймов, выберите болт длиной от 3,5 до 4 дюймов.

Затем добавьте два болта в нижней части L-образного канала и начните затягивать их, пока они не будут заподлицо со сталью. Рекомендуется затягивать болт, который находится дальше всего от разделения, пока головка другого болта не окажется на ¼ дюйма от стали. Затем вы можете начать затягивать передний болт, пока он не окажется на расстоянии ¼ дюйма от стали, и продолжать этот процесс до тех пор, пока стропила или ферма не будут плотно прилегать к стали.

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

ШАГ 7: При необходимости добавьте дополнительные болты и затяните все.

Если необходимы дополнительные болты, можно просверлить еще два отверстия на одной линии с отверстиями сбоку L-образного канала. Затем вы можете вставить болты с квадратным подголовком и убедиться, что гайки и шайбы плотно прилегают к стали и тщательно затянуты, пока все не будет надежно закреплено на месте.

Совет: После того, как стропила или ферма закреплены на месте, рекомендуется добавить дополнительную опору, например, дополнительные 2×4, чтобы сохранить крышу в идеальной форме.

Фото: istockphoto.com

Если вы сомневаетесь в своих силах починить провисшую крышу самостоятельно или у вас возникли проблемы с выполнением этой задачи самостоятельно, вы можете нанять профессионала-кровельщика. Если у вас нет огромного опыта ремонта провисающих крыш, вам, вероятно, будет очень трудно выполнить задачу удовлетворительным и безопасным способом. Эксперт эффективно справится с задачей, помогая вам избежать долгосрочных расходов и головной боли. Опытные кровельщики точно знают тип материалов и инструментов, которые необходимы для правильного завершения процесса.

При рассмотрении вопроса о том, чинить ли провисшую крышу своими руками, необходимо учитывать множество аспектов.
