Как сделать откатные ворота с электроприводом своими руками

В этой статье разобраны все моменты по установке откатных ворот и оснащению их электроприводным устройством. По отдельности и в комплексе рассмотрены все составляющие.

Без преувеличения можно сказать, что на сегодняшний день электроприводы — одни из наиглавнейших составляющих подавляющего большинства механизмов. Рассмотрим, что это такое в общем и относительно ворот данного типа.

Что такое электропривод и для чего он нужен

Электропривод – это специализированная электромеханическая система, которая предназначена для преобразования электрической энергии в различные механические воздействия. Она может быть установлена на любой технологический механизм и позволяет ему совершать заданные функции, исключая приложение усилий со стороны человека. До сих пор можно встретить споры – включать или нет в электропривод управляющие цепи, но в данном случае (при установке на ворота) этот момент не столь актуален, так как энергопотребление бытовых устройств не столь значительно, как в промышленных условиях.

Посмотрим на более «человеческую» формулировку данного определения — это устройство, которое преобразует электрический ток в механические движения – вращательные или поступательные. Если посмотреть на это определение касательно ворот, то в данном случае электропривод будет отвечать за их открывание и закрывание, снимая с человека необходимость перемещать полотно ворот вручную.

На откатных воротах привод в целом состоит из:

Двигатель и редуктор (для ворот продаются специализированные модели – в одном корпусе).
Зубчатая рейка (через нее усилие от редуктора передается на полотно, к которому она прикреплена).
Автоматика и защита (первая останавливает двигатель при открытом или закрытом положении; вторая останавливает двигатель при возникновении препятствия в работе).
Цепи управления (сюда входят пульты, фотоэлементы, сигнальные лампы и щит управления).

В основном сами приводы выбирают исходя из двух параметров:

Предполагаемая интенсивность использования. Из этого параметра можно узнать на какое количество циклов рассчитан привод. Измеряется в процентах — стандартные значения 30, 50, 70, 100%. В быту обычно используются на 30-50%. Если предполагается установить ворота на участок с высокой интенсивностью движения, то рекомендуется рассмотреть связку ворота-шлагбаум, которая может значительно продлить срок службы конструкции. В час пик ворота можно открывать, а движение регулировать шлагбаумом.
Мощность. Показывает, какой вес ворот можно перемещать данным приводом. Стандартные значения веса – 300-800 кг. К весу самих ворот необходимо приплюсовать значения ветровой нагрузки, коэффициент которой равен 40. Т.е. берется площадь ворот в квадратных метрах и умножается на 40. Полученный результат складывается с весом полотна и получается максимальное значение, которое может воздействовать на привод.

Как итог – это связка двигатель-редуктор (в одном корпусе), что преобразует электроэнергию во вращение вала с шестеренкой, который посредством зубчатой рейки перемещает полотно ворот.

Лидерами на рынке являются приводы немецкого и итальянского производства, хотя уже встречаются и достойные представители отечественной и китайской промышленности.

Подробная информация о монтаже откатных ворот из профнастила своими руками — в этом материале.
Если вас интересует, как самостоятельно сварить ворота из профильной трубы — читайте об этом здесь.
Посмотреть фото различных гаражных замков, а также почитать про их отличия и преимущества можно в этой статье.

Принцип и варианты работы автоматики

В электромеханике автоматикой принято считать платы управления и периферийные устройства (датчики), обеспечивающие поступление сигнала для осуществления необходимого действия. Она также включает в себя цепи и устройства защиты, как оборудования, так и людей, находящихся в зоне его действия.

В прайсах торговых организаций зачастую предлагаются полные комплекты оборудования, где в автоматику включен также и электропривод, поэтому мы также будем рассматривать все в комплексе.

В целом, электротехника как наука уже давно изобрела все, что могла. Как следствие – принцип работы автоматики для откатных ворот в корне везде один и тот же. Различия могут быть лишь в исполнении периферийных устройств, что подают сигналы на остановку/запуск двигателя привода. На сегодняшний день используются:

Механические концевики. Уже устаревающие устройства, от которых отказываются ввиду их невысокой надежности. Они часто отказываются нормально работать из-за нагара на контактах или же из-за их загрязнения.
Магнитные датчики. Срабатывают при изменении магнитного поля при приближении магнита к приемнику.
Фотоэлементы. Состоят из источника/приемщика сигнала и зеркала. Срабатывают, когда зеркало перестает возвращать сигнал к приемо-передатчику. Очень эффективны как датчики защиты.

Чертеж автоматических ворот

Общий принцип и порядок работы автоматики такой:

После нажатия кнопки на пульте управления (зачастую сделан как брелок) сигнал улавливается фотоэлементами. Расположение их подбирается индивидуально в зависимости от местности.
Фотоэлемент подает сигнал на плату управления, которая задействует пускатель двигателя.
Полотно ворот откатывается до тех пор, пока не поступит сигнал от датчика, что они открыты на максимальную ширину – двигатель отключается.
Далее обычно наступает черед реле времени, которое удерживает ворота открытыми некоторое заданное время, после чего подает сигнал на плату управления, что пора запускать обратный ход двигателя.
Полотно ворот откатывается в первоначальное положение до тех пор, пока не получен сигнал датчика о том, что они полностью закрыты – двигатель отключается.

Сами датчики (чаще магнитного типа, для работы которого не страшны грязь и снег) преимущественно устанавливаются либо на зубчатую рейку, либо на верхнюю часть полотна ворот. Защита выполняется в несколько ступеней: фотоэлементами (контролируют весь участок движения ворот, при обнаружении препятствия для движения полотна останавливают двигатель), а также датчиками нагрузки двигателя (если по каким-либо причинам двигатель начинает потреблять значительно больше электроэнергии, то подается сигнал на его отключение). На проем также ставятся дополнительные фотоэлементы, которые не разрешают воротам закрыться, если в нем что-то находится.

Как и с приводами – советуем присмотреться к немецкой и итальянской автоматике, хотя вполне реально подобрать приличную комплектацию и от менее известных производителей.

На следующем видео — как выбрать привод для ворот:

Подготовка и установка привода

Рассмотрим вкратце весь процесс установки ворот, подробнее останавливаясь на моментах, когда дело касается работ с электроприводом:

Предварительные замеры и оценка будущего расположения ворот. Тут отметим, что в 99% случаев их размещают изнутри ограды. Длина полотна будет равна 150% от ширины проема, так что проверьте наличие свободного места.
Фундамент. Это обязательная часть работ (также применяется крепление механизма на сваях, но реже), следует учитывать, что основанию необходимо время, чтобы хорошо схватиться, так что рассчитывайте время так, чтобы после заливки оно простояло около 3-4 недель.
По размерам длина ямы зависит от ширины проема ворот (50% от нее) и глубины промерзания почвы (на которую она и копается), ширина фундамента обычно около 0,5 м. Также определитесь с необходимостью установки ответного столба, на который ворота будут опираться в закрытом положении. Можно ли его закрепить к ограде либо же также под него необходим фундамент.
Копается яма данных размеров. В ней параллельно поверхности (заподлицо) и углами вниз крепится швеллер, к которому привариваются уголки либо арматура (располагаются они на всю глубину ямы).

Именно на этом этапе производится подводка кабелей для электропривода (в крайнем случае, в фундамент посередине необходимо замуровать гофрошланг, через который затем и протянутся провода).

Далее все заливается раствором и остается только ждать, пока он полностью не застынет.

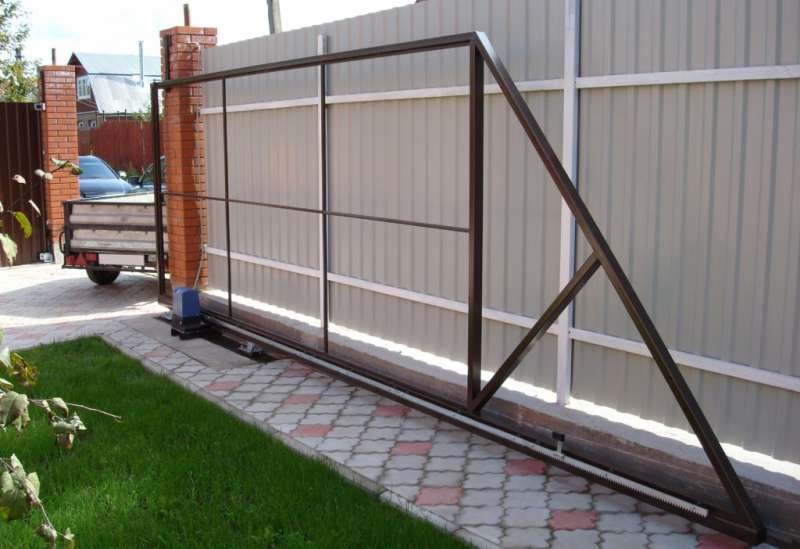

Когда фундамент достаточно затвердел, пришло время для установки полотна ворот. Натянутой ниткой необходимо обозначить где оно будет ходить.
Далее устанавливаются ролики держатели (к швеллеру привариваются регулировочные площадки, на которые они и прикручиваются) и регулируются так, чтобы ход ворот был полностью свободным.
Привод и зубчатая рейка. Для первого также делается регулировочная площадка и уже в соответствии с положением шестерни вала редуктора к полотну ворот приваривается рейка. Необходимо следить, чтобы высота рейки не менялась от краев к середине, а зазор между зубьями шестерни редуктора и собственно рейкой составлял около 1 мм. Тогда ход ворот будет плавным и бесшумным.
Концевики. Рекомендуется установить и отладить в первую очередь именно их. Места их размещения могут различаться в зависимости от моделей. Интересный момент, который может возникнуть – после первого запуска ворота проедут метра полтора и остановятся. Это может срабатывать дополнительная защита в самой плате управления, которая отсчитывает метраж пропущенного через редуктор полотна ворот. В таком случае в инструкции необходимо найти, как перепрограммировать контроллер на длину вашей конструкции.
После того, как работа привода и концевиков отлажена – можно приступать к монтажу периферии в виде фотоэлементов, защитных устройств, сигнальных ламп и т. п. Не стоит совершать распространенную ошибку и пытаться запустить все вместе. Как показывает практика — всегда что-то может быть собрано не так. Гораздо практичнее все делать и проверять последовательно — если в процесс монтажа вкралась ошибка, то ее сразу можно будет заметить.

Когда все настройки закончены, пришла пора поставить себе мягкое кресло и с чувством полного удовлетворения просто поиграться – открывая и закрывая новые ворота.

Видеоматериал о монтаже своими руками

На видео — пошаговый процесс установки автоматических откатных ворот:

Фотогалерея ворот с автоматикой

На фото ниже представлены откатные конструкции из различных материалов:

Как сделать откатные ворота своими руками: пошаговая инструкция с чертежами

Въездные ворота на роликах намного удобнее традиционных створчатых, и их проще автоматизировать. Мы расскажем о том, как выбрать механизм, собрать и установить откатные ворота своими руками.

Все о выборе и монтаже откатных ворот

Виды роликовых механизмов

Типы полотна

Монтаж подвесных конструкций

Монтаж консольных ворот

Установка электропривода

Откатные ворота не распахиваются ветром, надёжно запираются, при открывании не перегораживают проезды между домами и не мешают маневрированию автомобиля. При этом электропривод для них стоит в полтора-два раза дешевле, чем для распашных, он редко капризничает (в отличие от шарнирно-рычажного привода створок). Однако далеко не все конструкции откатных ворот одинаково удобны и долговечны.

Надёжность работы откатных конструкций во многом зависит от типа роликового механизма, поэтому для начала выберем систему движения полотна.

Механизм на роликовой опоре

Механизм самый простой и дешёвый и не требует приобретения специальных деталей. Рельс можно изготовить из уголка (установив его ребром вверх и зафиксировав стальными костылями или частично вмуровав в бетон), а ролики приобрести обычные тележные, с резиновым или пластиковым ободом, в котором нетрудно проделать канавку, чтобы ролик удерживался на рельсе (рельс из швеллера полками вверх моментально забивается грязью).

Увы, у системы есть крупные недостатки. Такие самодельные откатные ворота боятся снега и льда, к тому же со временем рельс начинает деформироваться под давлением проезжающего по нему автомобиля. Мы не рекомендуем использовать механизм этого типа даже в сравнительно мягком климате Краснодарского края и Ставрополья, тем более не подойдёт он для широт Москвы и Санкт-Петербурга.

DOORHAN

Автоматизировать получится только конструкцию со стабильной геометрией, не подверженную перекосам и сезонным кренам.

Mеханизм на роликовом подвесе

Для него лучше приобрести специальные комплектующие, например компании «Ролтэк», но можно обойтись и без них: рельс не так уж трудно изготовить из трубы квадратного сечения, пропилив в ней продольный паз, а роликовые каретки или одинарные ролики купить на строительном рынке.Принцип работы конструкции тот же, что и у межкомнатной раздвижной двери: над проёмом устанавливают рельс (он крепится к перемычке из мощного стального профиля, бетона или кирпича, которая опирается на боковые столбы). Внутрь рельса устанавливают ролики для откатных ворот, оснащенные регулируемыми по высоте кронштейнами, на которых подвешивается полотно. У одной из боковых стоек монтируется нижняя вилка, предупреждающая раскачивание при движении; противоположная стойка оснащается П-образными ловителями. Конструкция вполне надёжна, стойка к воздействию атмосферы, легко автоматизируется, но ограничивает высоту проёма: для въезда грузового транспорта придётся демонтировать перемычку, что далеко не всегда просто, а иногда практически невозможно.

Фото: Владимир Григорьев

Механизм для подвесных ворот оснащается подшипниками качения.

Фото: Владимир Григорьев

Каретка состоит из пары роликов с двойным ободом и кронштейна, к которому крепят полотно.

Консольный механизм (самонесущие ворота)

Наиболее распространённая сегодня система, обязательно требующая специальных комплектующих, которые выпускают фирмы «Ролтэк», «Дорхан», «Алютех» и др. Основные части консольного механизма — несущая балка (она служит нижним опорным профилем полотна) и тележки; вспомогательные — верхние направляющие и опорные ролики, концевые ловители и зубчатая рейка для подключения электропривода. Расчётный срок службы такого механизма — 10-17 лет (или 15-25 тыс. циклов открывания и закрывания). DIY-системы, предлагаемые крупными дилерами, позволяют собрать откатные ворота своими руками, в этом поможет пошаговая инструкция с фото, которую мы дадим в статье.

фото

Фото: Владимир Григорьев

Роликовая тележка самонесущей конструкции.

Фото: Владимир Григорьев

Роликовая тележка с жёлтым цинковым покрытием.

Фото: Владимир Григорьев

Несущая балка.

Фото: Владимир Григорьев

Роликовая тележка находится внткри балки и защищена от осадков и грязи.

Фото: Владимир Григорьев

Направляющая вилка с роликами.

Фото: Владимир Григорьев

Концевой ролик балки обеспечивает вход полотна в ловитель.

Размер подвесного или консольного механизма выбирают исходя из массы полотна и ширины проёма. Самые простые и недорогие комплекты рассчитаны на массу до 250 кг (иногда 350 кг) и проём шириной 4 м.

Как правило, полотно состоит из каркаса (рамы) и обшивки. Исключение составляют кованые изделия, но и у них есть рамные элементы, к которым крепят элементы механизма и электропривода. Срок службы и надёжность конструкции зависят от выбора материалов и качества сборки полотна почти в той же степени, что и от механизма.

Дерево

Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой». Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.

DOORHAN

Профнастил

Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы. Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.

DOORHAN

При сборке полотна можно комбинировать решетчатяе элементы и сплошные.

NICE

Решетчатое полотно менее подвержено ветровым нагрузкам.

Сендвич-панели

Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.

Фото: Владимир Григорьев

Алюминиевый профиль обвязки полотна из сендвич-панелей.

Фото: Владимир Григорьев

Обвязку собирают с помощью закладных уголков.

Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.

АЛЮТЕХ

Полотно из филёнчатых сендвич-панелей обойдётся не дешевле кованого.

Теперь расскажем, как сделать откатные ворота на подвесном механизме. В первую очередь (на этапе постройки забора) устанавливают надёжные боковые столбы из стали, бетона, бетонных блоков или кирпича. Они должны быть заглублены как минимум на 1,2 м, но лучше — ниже точки промерзания грунта в данной местности. Затем устраивают перемычку, к которой с помощью Г-образных кронштейнов строго горизонтально крепят рельс. Далее устанавливают каретки и дополнительные элементы (ловители, направляющие ролики) и регулируют систему, чтобы добиться плавного хода и точного попадания створки в ловители.

ShutterStock

Вполне возможно смонтировать консольные конструкции. Пошаговая инструкция прилагается к комплекту деталей, но есть и дополнительные практические нюансы, которые нужно учитывать.

Заборики.ру

Фундамент армируют каркасом из прутка диаметром не менее 8 мм.

Заборики.ру

К закладным элементам приваривают швеллер, на котором установлена тележка.

Заборики.ру

Монтируют балку.

Заборики.ру

К столбу крепят направляющие и ловители.

Каретки самонесущей конструкции необходимо установить на железобетонном фундаменте, глубина заложения которого должна превышать глубину промерзания грунта. Не следует экономить, так как при перекосе основания конструкция выйдет из строя (створка перестанет попадать в ловители, привод будет испытывать повышенные нагрузки и может сгореть). На наиболее пучинистых болотистых грунтах (глины с примесью ила) в нижней части фундамента полезно будет устроить уширение. Другой вариант — подобие свайно-ростверковой конструкции, где на глубину промерзания заложены лишь «якоря», связанные мелкозаглублённой рандбалкой на песчаной подушке (расход бетона и объём земляных работ на при этом меньше). Соотношение песка и цементна для приготовления бетона — стандартное — 1/3 (если использовать цемент марки 400 и выше), заполнитель — щебень средней фракции (лучше 5-20 мм).

В фундамент нужно вмонтировать закладные шпильки для крепления кареток. Регулировать положение полотна по горизонтали помогают шайбы и гайки под каретками.

Автоматически открывать въезд на участок поможет привод. Своими руками установить его можно, но это связано с определённым риском, так как большинство компаний предоставляют гарантию на электродвигатель только при монтаже специалистом дилерской фирмы.

DOORHAN

Комплект автоматики включает привод, пульт ДУ и устройства безопасности (сигнальную лампу, фотоэлементы).

К визиту мастера нужно подготовить точку подключения, а ещё лучше — проложить подземный кабель (глубина траншеи при этом должна быть не менее 0,7 м). Оптимальный выбор — бронированный медный кабель с сечением жил 2 мм². Такого сечения вполне достаточно для работы двигателя, а также систем безопасности и видеонаблюдения, потребляющих минимум электроэнергии. Можно применять и обычный трёхжильный изолированный кабель, но его следует поместить в защитный стальной гофрорукав.

Владимир Григорьев

Рейку крепят только зубцами вниз.

Владимир Григорьев

Электродвигатель устанавливают на фундаменте рядом с тележкой.

Как и другие уличные сети, подводка к приводу должна быть заземлена и защищена УЗО и автоматическим выключателем (либо комбинированным устройством).

Подробную схему установки с чертежами смотрите на видео.

Автоматические ворота своими руками: все, что нужно знать

4 апреля 2019 г. 3 комментария

Если вы хотите установить новые подъездные ворота, автоматические ворота могут стать удобным способом взять управление в свои руки, не выходя из автомобиля, и повысить безопасность вашего дома. Но установить автоматические ворота своими руками не так просто, как вбить несколько столбов. Чтобы определить, подходят ли вам автоматические ворота, вот что вам нужно знать, прежде чем браться за лопату.

Источник изображения: Pinterest/emts.be

Используйте качественные детали и материалы

Проблема с автоматическими воротами, сделанными своими руками, заключается в том, что многие онлайн-комплекты имеют разное качество. Некачественные ворота ставят под угрозу безопасность и лишены эстетической привлекательности из-за более низкого качества поставляемых материалов. Хрупкая сталь, пластиковые детали и шарниры, которые изнашиваются преждевременно, приведут к тому, что электрические ворота будут выглядеть дешево и не прослужат долго.

Вместо этого найдите поставщика, который использует качественные материалы и компоненты. Авторитетные поставщики могут спроектировать и изготовить автоматические ворота для самостоятельной установки, а не дешевый онлайн-комплект. Ворота более высокого качества более устойчивы к погодным условиям, вредителям и повреждениям и могут обеспечить более безопасное решение для безопасности вашего дома. Выберите индивидуальный дизайн для большей универсальности.

Автоматические ворота своими руками требуют специальных навыков.

Установка автоматических ворот является узкоспециализированной задачей. Если вы беретесь за работу без подрядчика или установщика ограждений, вам потребуются строительные и электрические навыки.

Домовладельцы, пытающиеся выполнить установку самостоятельно с помощью комплекта для самостоятельной сборки и имеющие небольшой опыт, могут столкнуться с дополнительными расходами, если задача будет выполнена неправильно. Тем не менее, затраты можно сократить, выполнив подготовительные работы самостоятельно и наняв авторитетного установщика для окончательной проводки и настройки. Рекомендуется, чтобы автоматизация ваших ворот выполнялась электриком или квалифицированным установщиком.

Некачественная установка может привести к аннулированию гарантийных обязательств в случае возникновения дефектов. Чтобы снизить риски, будьте осторожны с потенциальными проблемами, такими как проблемы с уклоном и ремонт подземных двигателей, которые могут быть проблематичными, если подземный дренаж затруднен. Контуры и уклоны могут вызвать проблемы при установке и должны быть отмечены как часть процесса планирования. Прежде чем начать, рассчитайте длину границы.

Правила местного совета

Риски также можно снизить, если ваши автоматические ворота соответствуют правилам местного совета. В Австралии действуют строгие правила и минимальные требования в отношении промежутков между панелями и размеров забора и ворот. Вам также потребуется одобрение совета перед установкой.

Затраты и время

Прежде чем решить, подходят ли вам автоматические ворота, оцените экономию затрат только на поставку по сравнению с поставкой и установкой, а также сколько стоит ваше время.

Домовладельцы, имеющие квалификацию в области торговли, могут воспользоваться доступным решением с комплектом поставки. Экономия обычно заключается в затратах на установку. Но вам нужно взвесить ответственность и связанные с этим риски, прежде чем выбрать путь «сделай сам».

Источник изображения: Pinterest/CustomMade

Распашные против раздвижных

Распашные автоматические ворота чаще всего используются в жилых помещениях, поскольку они практичны и просты в установке. Однако они не будут работать, если он качается в сторону восходящего наклона. Перед выбором распашных ворот также следует учитывать длину подъездной дороги, место для парковки автомобилей и трафик на вашей улице.

Если пространство ограничено или у вас есть наклонная дорога, раздвижные ворота являются идеальным решением, поскольку они могут быть установлены под углом и занимать меньше места. Тем не менее, установка раздвижных ворот не рекомендуется для среднего энтузиаста DIY. Скользящие дорожки должны быть встроены в бетон, чтобы работать плавно.

После того, как вы выбрали предпочтительный тип ворот, определите их автоматический доступ и способ их питания.

Как выбрать

Хотя визуальная привлекательность поможет определить, какой вариант ворот лучше всего подходит для вашей собственности, окончательное решение обычно зависит от площади, типа подъездной дороги и установки. Но стиль по-прежнему является важным фактором, и тип выбранных ворот также должен дополнять имущество.

Штакетные ворота в паре с домами Хэмптона. Современные дома могут извлечь выгоду из чистой и минимальной привлекательности решетчатых ограждений и ворот. В качестве альтернативы, если у вас есть старая собственность, рассмотрите стальные или алюминиевые ворота с замысловатыми вершинами, такими как «готика», для деталей и характера.

Биография автора
Эта статья написана Джейдом Фергюсоном, который рекомендует мастеров ограждений в Перте, Западная Австралия, для изготовления автоматических ворот и их установки квалифицированными подрядчиками. Найдите Джейд на LinkedIn.

Шикарная прачечная своими руками | Сделай сам, чего следует избегать

КАК | Установка автоматических откатных ворот — Pearson + Projects

Время: 5-6 часов на установку откатных ворот. 2-3 часа для установки двигателя и зубчатой рейки. Время подготовки площадки для столбов забора или бетонной поверхности дополнительно | Необходимые инструменты: Ворота и аксессуары от Get-A-Gate, электродрель (подходящая для бетона), шурупы по бетону, шурупы с квадратной головкой для кронштейнов к деревянным столбам, крепления, шурупы по бетону и металлу, угловая шлифовальная машина для резки направляющей и стойки ворот.

Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивая приватность и безопасность. Я заказал свои ворота у GetaGate, у которой есть ряд стандартных и индивидуальных алюминиевых ворот и ограждений высшего качества. Лучше всего то, что это были самые доступные ворота, которые я смог найти. Они позволяют домовладельцам и разнорабочим на выходных легко выполнять этот проект — с правильными продуктами и аксессуарами.

Шаг 1: Планирование и выбор ворот

Каждый подъезд уникален, поэтому найдите время, чтобы спланировать тип и размер ворот для вашего участка. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточного стока гусеницы при открытии ворот.

При автоматизации ворот ворота должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для раздвижных ворот, подумайте об использовании распашных ворот.

Шаг 2: Подготовка

Бетонная поверхность: важно, чтобы у вас была подходящая поверхность, по которой ваши раздвижные ворота могли бы катиться. Поверхность должна быть прямой и однородной как по ширине проема, так и по стоку при открывании ворот. Необязательно быть ровным, если уклон одинаков по всей длине дорожки.

Столбы: если у вас нет существующих столбов или вам требуется дополнительный столб для пешеходных ворот, убедитесь, что вы установили все столбы в соответствии с линией вашего забора, и выкопайте глубокий фундамент (чем глубже, тем лучше, чем шире). Плохо установленные стойки ворот являются причиной большинства проблем с воротами.

Используя лицевую сторону стоек от существующего ограждения, продолжайте прямую линию по ширине проема, чтобы выровнять положение улавливающей стойки. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на месте.

Шаг 3: Направляющая ворот

Центр направляющей будет примерно в 80-100 мм от лицевой стороны стоек. Вытащив все отрезки гусеницы, положите их на землю, прежде чем закреплять их. Используя леску или линейку, убедитесь, что они выстроены по прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте под гусеницу, чтобы обеспечить надлежащую поддержку.

Чтобы закрепить гусеницу, предварительно просверлите отверстия в бетоне и используйте шурупы. Начните с нескольких винтов на каждой длине гусеницы, чтобы зафиксировать положение и проверить правильность вращения ворот, прежде чем закручивать все винты.

Шаг 4: Ворота

Положите ворота на землю на что-нибудь мягкое. Измерьте места для крепления ваших 2 колес, обычно на расстоянии 25% от конца ваших ворот. Предварительно просверлив отверстия, прикрепите колеса к воротам с помощью металлических шурупов.

Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

Шаг 4: Направляющий кронштейн

После того, как колесная колея установлена, можно установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предотвращает падение ворот и направляет их влево и вправо.

Он будет охватывать верхнюю часть ворот, в этом кронштейне предусмотрена некоторая регулировка в зависимости от того, насколько далеко ваши ворота от забора. — надежно зафиксируйте кронштейн на стойке.

Шаг 5: Улавливатель ворот и стопор

Улавливатель ворот направляет ворота в закрытое положение и предотвращает отрыв ворот от направляющих. Исправлена ошибка, из-за которой получатель получал ворота, когда они закрыты.

На противоположном конце, когда ворота полностью открыты, установите стопор ворот. Его можно установить на землю или на столб забора. Это важно с точки зрения безопасности, чтобы ворота не соскальзывали с колесной колеи или направляющего кронштейна.

Ворота теперь будут свободно катиться вперед и назад по направляющей, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с улавливателем ворот и стопором.

Шаг 6: Автоматизация ваших ворот

Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

Сначала вам нужно выбрать между питанием от сети или солнечной энергией. Если вы используете питание от сети, вам понадобится источник питания, доступный для вашего двигателя. Там, где это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.
Блок двигателя должен быть расположен на земле под направляющим кронштейном. Фиксируется и устанавливается на ровную бетонную поверхность.
Зубчатая рейка должна быть закреплена на воротах на высоте, на которой она находится на редукторе двигателя. Прежде чем крепить стойку к воротам, убедитесь, что она катится плавно и на нужной высоте. Закрепите стойку на каждом конце, а затем продолжите с последующими длинами. Убедитесь, что стойка плавно перемещается по двигателю, отрегулируйте высоту по мере необходимости, а затем закрепите все винты.
Возможно, вам придется отрезать последнюю часть стойки, чтобы она соответствовала размеру ваших ворот.
Завершающий этап подключения и оживления мотора я договорился с электриком.

Шаг 7: Достаньте пульт и откройте, закройте, откройте, закройте….. 😉

Стоимость

Get-A-Gate, 4,450 Wide Sliding Gate (1,700H Half Closed), арматура, 9м

Устройство открывания раздвижных ворот Get-A-Gate с 2 пультами дистанционного управления и 4-метровой направляющей — 499 долларов США

Электрик для обеспечения питания и оживления Pro-Spec Electrical — 350 долларов США закрытые), петли и защелка — 450 долларов США

Закажите свои собственные ворота в Get-A-Gate и получите скидку 10% на покупку, упомянув этот блог или Алису и Калеба.
