7 способов скрутки проводов между собой

Несмотря на все запреты согласно действующих правил (ГОСТ 10434-82 Соединения контактные электрические п.2.1.5), обычная скрутка по-прежнему остается самым популярным способом соединения электрических проводов.

Наши люди скручивали, скручивают и будут скручивать.

К сожалению, мало кто при этом применяет последующую пайку и тем более сварку. Как говорят опытные электрики: холодное соединение – всегда горячее, а горячее – всегда холодное.

Тем не менее секрет “вечной” скрутки прост до безобразия – закручивайте одинаковые провода (медь-медь, моножила-моножила), создавайте достаточное пятно контакта, и надежно изолируйте все от воздуха (трубка ТУТ с клеевым составом).

Вот наглядные результаты замеров переходного сопротивления при соединении проводов «легальными» зажимами Ваго или колпачком СИЗ, и «нелегальной» обычной скруткой.

Скрутка демонстрирует вполне удовлетворительные результаты. Во многих городах есть дома 1950-х годов постройки, в которых скрутки живут до сих пор.

В те времена, если не скрутишь качественно – быстро “скрутят” тебя самого и “заизолируют” лет на двадцать 😊

В нашу бытность чаще всего все заканчивается корявой соплекруткой и для надежности СИНЕЙ изолентой поверх нее.

Черную изоленту женщины пустили в массовый расход совсем на другие вещи 😉.

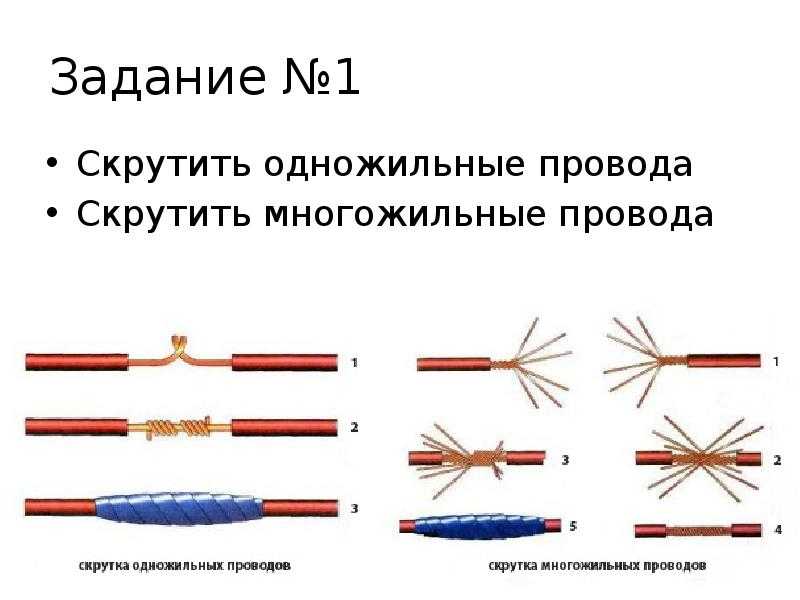

Так как же правильно скручивать провода? Еще в советских учебниках для электриков приводились поясняющие рисунки.

А вот это уже картинки, сделанные в современных графических редакторах.

Давайте подробнее рассмотрим весь процесс получения такого конечного результата.

Последовательное соединение двух моножил

При кажущейся простоте такого соединения, даже здесь неопытные электрики умудряются начудить. Например, вот таким образом.

А как же правильно? Зачищаете жилы на длину 4-5см и подносите их параллельно друг другу так, чтобы концы наполовину заходили за изоляцию.

Есть мнение, что чем длиннее скрутка, тем меньше она будет греться за счет большей площади охлаждения. С одной стороны, вроде бы все логично.

Однако, во-первых, разница температур будет составлять всего несколько градусов.

Во-вторых, это все справедливо для неизолированного соединения на открытом воздухе.

В условиях замкнутого пространства (закрытая распредкоробка) и толстого слоя изоляции поверх жил, разница температур вообще будет незаметна.

Так что, 4-5см (размер спичечного коробка) для самых ходовых проводов 1,5-2,5мм2 будет более чем достаточно. Особой выгоды от дальнейшего увеличения длины вы не получите.

По большому счету она нужна только для более удобной работы с проводами.

Итак, подносите провода друг к дружке и зажимаете пассатижами их посередине.

После чего начинаете плотно накручивать одну жилу вокруг другой. Такой метод называется последовательное соединение желобком.

Вот наглядно весь процесс от А до Я в видеоролике с канала Thaitrick.

Последовательное соединение двух многожильных гибких проводов — 3 варианта

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки 😉), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Еще один вариант соединения двух гибких проводников. Для него вам понадобится тонкая монопроволока.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Как скрутить между собой 3 провода

Первое правило хорошего монтажа – не более трех проводов в одной скрутке.

Зачищаете их от изоляции и прикладываете параллельно друг к другу. Оставляете посередине главный (более короткий), а два крайних разводите в сторону.

Далее “вертолетиком” начинаете их перекручивать вокруг среднего.

Смотрите, чтобы шов был идеально ровным. От этого зависит площадь контактного пятна всего соединения.

Дойдя до середины, загибаете центральную жилу и придавливаете ее сверху плоскогубцами.

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Отпайка двумя проводами

Порядок действий тот же самый. Две расщепленные жилы вставляете посередине цельного проводника.

Делаете пару оборотов, а потом закручиваете их между собой.

Только после этого можно наматывать все концы на моножилу.

Как правильно делать скрутки проводов: 3 надежных способа

Наверх

23.12.2019

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Как правильно делать скрутки проводов: 3 надежных способа

Скрутка – это самый простой способ соединения проводов. Однако, чтобы контакт был надежным и не горел, скрутку нужно выполнять правильно. О том, как это делать, расскажет CHIP.

Скрутка — это самый старый, но при этом не потерявший надежности способ соединения проводов. Несмотря на большое количество различных зажимов, скрутка по сей день пользуется популярностью и стоит в розетках и распредкоробках десятилетиями. В этой статье мы расскажем, как правильно скручивать жилы, чтобы контакт был надежным. Показывать будем на примере многожильных и одножильных проводов.

Эксплуатация
Это нужно знать: 6 главных проблем клеммников WAGO

Для выполнения всех манипуляций нам потребуются

нож,

изолента или термоусадочная трубка,

зажигалка (строительный или обычный фен),

пара плоскогубцев.

Скрутки без сварки

Способ 1:

Для начала зачищаем два провода так, чтобы «голые» концы были примерно по 4 см.

Немного подкручиваем концы, чтобы жилки не раскручивались, и начинаем закручивать жилы. Для этого прикладываем основание к основанию и начинаем плотно скручивать сразу два конца (не один вокруг другого). Закручиваем в ту же сторону, что до этого жилки на концах, чтобы в процессе основной скрутки они не распушивались. В случае с моножильными кабелями прикладываем их друг ко другу и скручивать начинаем не от основания, а с концов.

Теперь для улучшения контакта одними пассатижами зажимаем у основания, а другими начинаем подкручивать конец, улучшая плотность соединения.

Затем надеваем термоусадку длиной около 3 см (так как в процессе скручивания длина концов немного уменьшилась) и нагреваем ее, пока она не зафиксирует жестко соединение. Также можно закрыть соединение изолентой — пользуйтесь тем, что для вас проще или есть под рукой.

Наша скрутка готова.

Способ 2:

Иногда нам нужно отремонтировать удлинитель, так, чтобы скрутка не торчала из основного кабеля, а шла вдоль. В этом случае нам поможет скрутка «Британка». У нее есть несколько разновидностей, но принцип скручивания для всех одинаков: намотка каждой жилы происходит друг на друга. Как и в первом случае зачищаем два конца по 4 см.

На один провод надеваем термоусадку длиной 4,5 — 5 см, чтобы немного перекрывала зачищенное место. Если будете использовать изоленту, тогда этот этап пропускаем.

Затем прикладываем два провода вдоль друг друга, как на фото. Берем двумя пальцами по середине и начинаем наматывать один конец на другой.

Стараемся скручивать так, чтобы витки ложились плотно друг к другу без больших зазоров — хотя провод не будет работать на разрыв, все же плотность соединения должна быть хорошей. Затем подтягиваем плоскогубцами, надеваем термоусадку и нагреваем ее.

Скрутки для распредкоробок со сваркой

Если нам необходимо соединить два и более моножильных медных проводов и скрыть их в распредкоробке, тогда для надежного соединения лучше сварить контакты. Для этого нам дополнительно потребуется специальный сварочный аппарат с угольными электродами. Например, сварочник ТСС Компакт-160 подойдет для такой задачи. Также нужны будут графитовые электроды (можно взять стержни из пальчиковых батареек или графитовый брусок с двигателя) и флюс.

Сначала скручиваем две жилы, как на картинке, начиная с кончиков и заканчивая основанием.

Затем с помощью сварочного аппарата, завариваем концы (только их, по всей длине варить не надо).

После этого нужно изолировать скрутки изолентой/термоусадкой и аккуратно сложить в распредкоробку.

Конечно, на сварку уходит больше времени, чем, например, на зажимы WAGO или другие клеммники, но такие скрутки стоят десятилетиями, и менять их будут уже ваши внуки.

Еще кое-что интересное из мира электрики:

Греющие кабели для водопровода: какой лучше?

Сдвиг по фазе: как профессиональные электрики зарабатывают на наивных клиентах

Теги

электричество

Автор

Антон Гладышев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Секреты мастерства: скручивание жгутов проводов

By Windell Oskay on 2 июня 2010 г.

Распространенная проблема, с которой вы можете столкнуться при сборке «коробки» для чего-то — будь то одноразовая штуковина или настоящий научный инструмент — это крысиное гнездо из проводов. Аналогичная проблема возникает, когда вам нужно протянуть кучу обычных проводов от вашей коробки к другим устройствам. Если рядом нет стандартного кабеля, который делает именно то, что вам нужно, вы также можете получить грязные клубки проводов за пределами вашей коробки.

Конечно, есть много хорошо известных решений, таких как изящные жгуты проводов, кабельные стяжки и тефлоновые рукава спагетти, термоусадочные трубки и термоусадочная лента, а также (возможно, для смелых и/или безумных) клейкая лента и скрепки.

Один из других основных методов, хорошо известный многим сборщикам электроники, — это скручивание пучков проводов с помощью ручной дрели и друга. Это быстрый и удивительный трюк, который делает прочные кабели, короткие или длинные, точно в соответствии с вашими требованиями и невероятно быстро.

Предположим, что нам нужно проложить эти четыре провода из точки А в точку Б. Это могут быть многожильные или одножильные провода с разными диаметрами и типами изоляции. Оранжевый и синий провода в этом пучке представляют собой многожильные медные провода с особенно скользкой тефлоновой оболочкой.

Скручивание любой длины этих проводов вручную довольно сложно, потому что они не остаются на месте. К счастью, нам нужно скрутить только первые дюйм или два:

Скрутите вместе первые несколько дюймов всех прядей и согните их один раз.

Тогда возьмите дрель.

Как мы уже говорили, для их сборки вам понадобится ручная дрель и друг. Если у вас нет друга, в крайнем случае подойдут скамьи (каламбур). Стандартная электрическая ручная дрель прекрасно работает, но я также слышал об успешном использовании адаптированных аккумуляторных шуруповертов. Не используйте тяжелое оборудование – сверлильный станок, токарный станок или мельницу; это будет небезопасно .

Вставьте согнутые скрученные концы троса в патрон дрели и затяните. (Зажимы без ключа помогают сделать это быстро.)

Передайте свободные концы тросов своему другу и растяните тросы до нужной длины. Важно, чтобы ваш друг держал крепко, но не слишком крепко. Если что-то пойдет не так, проволоку следует смело выдергивать из рук.

Теперь запустите дрель. Сначала бегите очень медленно, следя за тем, чтобы проволока не болталась. Вы можете ускориться, когда он станет стабильным. К тому времени, когда провода перестают выглядеть гладкими и начинают изгибаться, дело сделано. Не переусердствуйте, так как провода могут начать растягиваться нежелательным образом. Общее время, затраченное на этот шаг, обычно не превышает 30 секунд.

Выньте провод, обрежьте и отделите концы, и вот он: аккуратный небольшой жгут проводов, готовый покорить мир: Что ж. Пучки проводов, подобные этим, имеют внутреннее напряжение и, как правило, достаточно хорошо держатся вместе.

Вот гораздо более простой пример той же техники. В нашем проекте «Установка для приготовления напитков» у нас был центральный контроллер, у которого было два провода, каждый из которых шел к трем отдельным двигателям.

Вместо того, чтобы прокладывать шесть свободных линий, мы сделали эти три чрезвычайно эффективные и аккуратно выглядящие витые пары. (точнее, мы сделали одну длинную витую пару и разрезали ее на три части). кажется, сопротивляются зацеплению.

Итак, у вас есть проверенный и верный метод, идеально подходящий для изготовления простых одноразовых жгутов проводов и создания аккуратных пучков кабелей для прокладки между вашими устройствами.

Вероятно, это само собой разумеется, но этот метод очень полезен для проводки общего назначения и не требует особого рассмотрения. Если в вашем проекте требуется высокое напряжение, линии электропередачи, провода нагревателя или провода, выведенные за пределы нормальных параметров, вам, вероятно, придется работать с этими проводами отдельно, а не собирать их в такой скрученный жгут.

Эта запись была размещена в Основы, Электроника, Проекты EMSL, Инженерия и помечена как электроника. Добавьте постоянную ссылку в закладки.

Скрутка проводов — как правильно

Мы не собираемся доказывать вам, что скручивание проводов — это хороший способ соединения. Да, его можно сделать качественно и утеплить. В качестве временного варианта тоже отлично. Но по правилам устройства электроустановок (ПУЭ) для соединения провода или кабеля обычные скрутки не рекомендуются. Тем не менее разговор об этом у нас будет, и очень подробный. Во-первых, потому что, в отличие от ПУЭ, большинство подключений выполняется этим старым «дедовским» методом. Во-вторых, потому что правильная скрутка — это основной этап самых надежных способов соединения проводов — сварки и паек.

Контент

Для чего нужен хороший твист?
Preparing wires for twisting
Stranded wires
- Parallel twisting
- Sequential twisting
- Bandage twist
Single core wires
Twist Insulation Methods
- Insulating tape
- Thermal tube
- PPE caps

Для чего нужен хороший твист?

Представьте, что два провода, которые нужно соединить, скручены вместе, как . Те, кто знаком с электротехникой, знают, что переходное сопротивление возникает в месте контакта двух проводников. Его значение зависит от двух факторов:

площадь поверхности в месте контакта;
наличие оксидной пленки на жилах.

Для выполнения скрутки сердечник оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается оксидной пленкой, имеющей приличное значение удельного сопротивления.

пример некачественно выполненной скрутки: скрутка греется, изоляция плавится

Соответственно, при некачественном выполнении скрутки контактное сопротивление увеличивается, что в свою очередь вызовет нагрев при прохождении электрического тока через переход. В результате место скрутки может нагреться настолько, что загорится электропроводка. Наверняка каждому приходилось слышать в жизни фразу о том, что пожар произошел из-за отключения электроэнергии.

Чтобы этого не произошло, контактное соединение проводов должно быть максимально прочным, надежным и безопасным. То есть скрутка должна быть выполнена настолько хорошо, чтобы переходное сопротивление было стабильным и не менялось во времени.

Подготовка проводов к скручиванию

Помните! Никогда не крутите под напряжением, даже если у вас есть инструмент с изолированными рукоятками и диэлектрические перчатки. Для начала обесточьте рабочее место, отключив вводной автомат для квартиры или дома.

Чтобы получить хороший твист, вам нужно точно выполнить следующие шаги:

Зачистите присоединяемые жилы от изоляции, не допуская при этом повреждения металлических поверхностей жил.
Смочите чистую ткань уайт-спиритом или ацетоном и сотрите всю грязь с открытых жил.
Теперь используйте наждачную бумагу, чтобы сгладить прожилки до металлического блеска.

И тогда можно начинать крутить.

Многожильный провод

Скрутку многожильных электрических проводов можно производить разными способами.

Параллельное скручивание

Самый простой способ – параллельная скрутка, когда оба зачищенных провода перекрещиваются крест-накрест внахлест друг на друга в месте зачистки и одновременно скручиваются. Такое соединение обеспечивает надежный контакт, но не выдержит приложенного усилия натяжения и вибрации.

Этот способ лучше всего использовать для медных проводов, когда один из них монолитный, а другой многожильный. Монолитный провод должен быть зачищен от изоляции чуть больше, чем многожильный. После скрутки из оставшегося монолитного медного хвостика делается дополнительный изгиб в сторону скрутки, за счет этого соединение получается более надежным. Этот способ подходит и для скрутки алюминиевых жил разного сечения.

Преимущество параллельной скрутки в том, что с ее помощью можно одновременно соединить более двух проводов.

Последовательное скручивание

При последовательном методе каждый соединяемый провод наматывается на другой. Надежность и контакт такого соединения будут оптимальными, но использовать эту скрутку можно только для двух проводов, не более.

Сложите зачищенные жилки крест-на-крест друг на друга примерно посередине открытой области и начните скручивать. Один провод обвивается вокруг другого провода, таким же образом наматываем второй провод вокруг первого.

Скрутка бинта

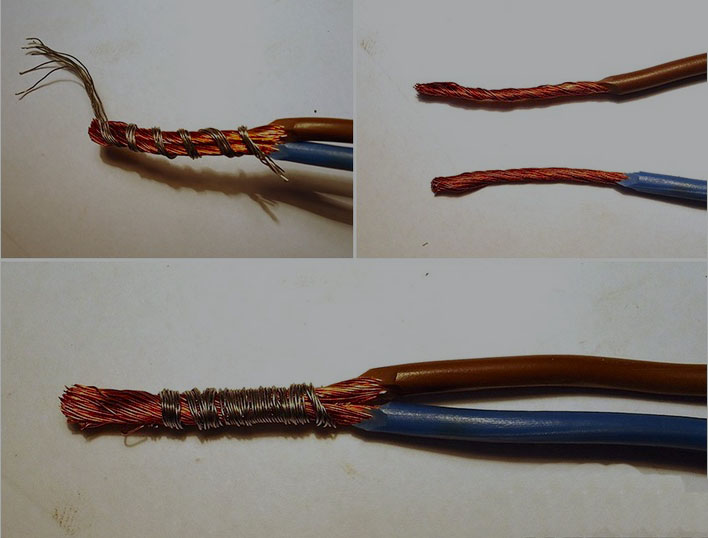

Многожильные провода можно соединять между собой методом бандажной скрутки. При этом соединяемые провода зачищаются на одинаковую длину и накладываются параллельно друг другу. В таком положении они фиксируются третьим проводом, который туго наматывается на оголенную поверхность соединяемых проводов.

Обратите внимание, что с помощью такой скрутки можно соединять жесткие многожильные провода, но в качестве фиксирующего обязательно нужно использовать мягкий (гибкий) провод. Чем туже вы намотаете фиксирующую проволоку, тем надежнее будет контактное соединение.

С помощью стяжки можно соединить более двух проводников.

Одножильные провода

Все вышеперечисленные способы скрутки многожильных проводов можно применять для одножильных проводов. Но лучше всего в этом случае использовать параллельное соединение.

Запомните самое главное, перед подключением одножильных проводов изоляционный слой на них следует зачистить только вдоль жилы под углом. Особенно это касается алюминиевых проводников. Если вы запустите нож на 9Угол 0 градусов вокруг проводника, изоляция, конечно, будет удалена. Но в дальнейшей работе при малейших движениях в месте разреза проводник со временем пойдет на разрыв и, в конечном счете, произойдет разрыв вены.

Зачистите изоляционный слой на присоединяемых проводах на 3-4 см. Уложите провода друг на друга под углом 45 градусов, но не в месте оголения проводов, а на 1,5-2 см выше от места среза изоляции. Удерживайте это место левой рукой, а правой начинайте скручивать оба провода. Сначала они будут скручены вместе с изоляционным слоем, затем пойдет соединение чисто голых жил.

Какими бы сильными ни были ваши руки, в конце обязательно докрутите пассатижами, особенно это опять же касается алюминиевых проводов.

Еще один важный совет! После того, как вы сделаете скрутку, не спешите ее изолировать. Дайте электрической цепи поработать несколько часов, затем выключите вводной автомат в квартиру и проверьте температуру в месте скрутки. Если узел горячий, то контактное соединение оказалось ненадежным и его лучше переделать. Если нагрева не обнаружено, то скрутка сделана качественно, ее можно изолировать.

Если нужно выполнить большое количество скручиваний, можно использовать отвертку с самодельным приспособлением, как показано на видео ниже:

Методы изоляции кручения

Скрутить провода — полдела; очень важно качественно утеплить это место. Изолировать изготовленный электроузел можно тремя способами: с помощью изоляционной ленты, термоусадочных трубок и колпачков СИЗ. Рассмотрим каждый из них подробнее.

Изолента

Изолента – это специальный материал, основным назначением которого является изоляция места соединения электрических кабелей и проводов. Какие бы современные технологии ни появлялись, вряд ли можно найти электрика, у которого в кармане не было бы рулона изоленты. Это самый распространенный и недорогой теплоизоляционный материал.

Существует множество его разновидностей. Ленты производятся на основе слюды и стекловолокна, полиэфирных и эпоксидных пленок, ацетатной ткани и бумаги. Рекомендуем использовать ленту ПВХ (используется поливинилхлорид) для изоляции скрутки в бытовой электросети. Для его изготовления возьмите поливинилхлоридную пленку и сверху нанесите клей. От качества этих двух составляющих зависит качество самой изоляционной ленты, а соответственно и надежность изолированного соединения.

Лучшей считается изолента, для изготовления которой используют клей на каучуковой основе и пленку ПВХ класса А. Этот материал обладает такими положительными качествами, как:

Высокая адгезия (сцепление разнородных поверхностей).
Повышенная эластичность (отлично тянется и склеивается).

Обязательно учитывайте это при покупке клейкой ленты.

Изолента должна быть обернута вокруг скрученного участка не менее чем в два слоя. Начинайте наматывать на 2–3 см выше оголенной жилы так, чтобы лента перекрывала изоляцию провода. Это позволит добиться максимальной герметичности и надежности изоляции, защитит контактное соединение от попадания влаги. Затем накручивайте немного под углом, двигаясь к концу скрутки. Когда вы дойдете до конца, согните ленту вокруг кончика витка и продолжайте наматывать теперь в противоположном направлении. Дойдя до места начала намотки, ножом разрежьте изоляционную ленту. Для оперативности можно повторить то же самое еще раз и сделать изоляцию в четыре слоя.

Данную ленту рекомендуется использовать для изоляции скруток, устанавливаемых в сухих помещениях.

Тепловая трубка

Трубка термоусадочная (сокращенно ТУТ) изготавливается из термополимерных материалов, имеющих свойство изменять свою геометрическую форму и размеры (сжиматься или расширяться) под воздействием горячего воздуха, воды или повышенной температуры.

Основное преимущество термотрубок в том, что их можно надевать на предметы со сложным профилем, что как раз и имеет скрутка проводов. Термоусадочная трубка обеспечивает отличную электрическую изоляцию и защищает от механических повреждений. Трубки бывают разного диаметра. Материал, из которого они изготовлены, негорючий и нетоксичный.

Промышленные фены используются для нагрева трубок. Этот инструмент стоит недешево и покупать его только для изоляции места сращивания проводов экономически нецелесообразно. Поэтому дома часто используют обычный фен или зажигалку.

Важно помнить, что при таком способе изоляции термоусадочную трубку необходимо надевать на один подключаемый провод заранее (до скрутки).

Отрежьте трубку с запасом, при надевании на оголенный участок она должна выступать за изоляционный слой жилы не менее чем на 1 см.

Когда витое соединение электрических проводов будет завершено, натяните трубку на это место. Направьте на него тепловую струю фена или пламя зажигалки, под действием горячего воздуха трубка мгновенно уменьшится в размерах и плотно сожмет изолируемый участок. Безопасный, быстрый и недорогой способ.

Обратите внимание, что подключенные провода, изолированные термотрубкой, могут использоваться для прокладки под землей или под водой. Этот теплоизоляционный материал рекомендуется использовать на открытом воздухе, в саунах и ванных комнатах, так как он надежно защитит скрутку от влаги.

Как правильно выбрать термоусадочную трубку, показано в этом видео:

Колпачки СИЗ

При монтаже электропроводки в квартире или доме в качестве изоляции мест присоединения могут использоваться колпачки СИЗ (соединительная изолирующая скоба).

В этом случае достаточно сделать только качественную скрутку, без пайки. Наконечник необходимо срезать и надеть с усилием СИЗ, обжимные пружины внутри колпачка раздвинутся и плотно обхватят соединяемый стык. Для лучшего прилегания к поверхности стыка колпачок закрутите по часовой стрелке.
