Утепление плитного фундамента экструзионным пенополистиролом

Особенности плитного фундамента


Плитный фундамент представляет собой утепленный монолитный фундамент малого заглубления или монолитную железобетонную плиту, сверху которой монтируется утеплитель. Конструкция фундамента идеальна для устройства фундамента на водонасыщенных и пучинистых грунтах. Главной особенностью утепленной плиты в том, что всё основание дома базируется на слое утеплителя (под плитой). Эта технология часто применяется на воднонасыщенных грунтах. Основное преимущество – жесткая монолитная плита даже в случае пучения грунтов составляет жесткую конструкцию и не приведет к деформации стен.


Конструкция утепленной плиты предполагает передачу всех нагрузок от сооружения на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности.


Плитный фундамент объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.


Иногда плитным фундаментом называют конструкцию, когда утеплитель располагается сверху монолитной плиты. В данном случае это так называемая конструкция полов по грунту. Данная технология используется в регионах со стабильными грунтами и небольшим промерзанием. Утеплитель в данном случае защищает от потери энергии изнутри дома в грунт через бетонное основание.


ПЕНОПЛЭКС® для плитных фундаментов


Высокая влажность, постоянные нагрузки, высокая тепловая защита — набор сложнейших требований, которым должен отвечать один утеплитель на весь период эксплуатации дома. Правильным выбором для данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ®, обладающие нулевым водопоглощением и высокой прочностью на сжатие.

Правила расчета и проектирования


Технология плитного фундамента базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».


Фундаменты проектируются на основе нормативных документов и с учетом:

  • Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;

  • Климатических условий района строительства;

  • Нагрузок, действующих на фундаменты;

  • Технико-экономического сравнения возможных вариантов проектных решений.


Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?


Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ® не менее 0,3 МПа (30 т/м2), а плиты Пеноплэкс Экстрим 40 тонн/м2


Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.


Важной характеристикой плит ПЕНОПЛЭКС® является нулевое водопоглощение. Постоянно находясь во влажной среде, теплоизоляция должна сохранять свои свойства на всем периоде эксплуатации дома. Намокший утеплитель перестает выполнять свою функцию — защищать от холода. Только теплоизоляция с нулевым водопоглощением будет выполнять эту функцию всегда. Дома строятся на долгие десятилетия и затраты на качественный утеплитель, который позволит Вам долгие годы экономить на отоплении — самое выгодное вложение средств!


Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.


Теплоизоляция ПЕНОПЛЭКСФУНДАМЕНТ® — биологически стойкий материал.


Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.


стоит ли утеплять монолитное плитное основание, какой утеплитель выбрать для теплоизоляции фундаментной основы по периметру?

Как показывает практика, более 10% тепла в доме уходит через фундамент, поэтому на этапе проектирования необходимо предусмотреть качественную теплоизоляцию основания конструкции.

Нужно ли утеплять монолитный плитный фундамент, какие материалы могут быть использованы для утепления плиты, какие ошибки могут быть допущены в процессе работ и как их избежать? На эти и другие вопросы ответим в статье.

Содержание

  • 1 Стоит ли утеплять монолитное плитное основание?
    • 1.1 Мнения за и против
    • 1.2 Когда это необходимо?
  • 2 Принципы теплоизоляции бетонной фундаментной конструкции
  • 3 Какие материалы могут использоваться?
    • 3.1 Что лучше выбрать и почему?
  • 4 Как утеплить?
    • 4.1 Снизу
    • 4.2 По периметру
  • 5 Основные ошибки и способы, как их избежать
  • 6 Видео по теме статьи
  • 7 Заключение

Стоит ли утеплять монолитное плитное основание?

Для достижения максимальной энергоэффективности сооружения необходимо реализовать теплоизоляцию плитного фундамента как снизу, так и по периметру конструкции.

В некоторых случаях можно ограничиться утепленным полом и цоколем, но при организации эксплуатируемого цокольного этажа теплоизоляция основания является обязательным условием, обеспечивающим снижение теплопотерь и комфорт проживания в доме.

Мнения за и против

Некоторые практикующие строители экономят и отказываются от теплоизоляции, обосновывая это применением бетона с низкой теплопроводностью или высоким цоколем. Однако улучшение изоляционных параметров конструкции упростит и сделает более дешевой его эксплуатацию.

Так, утепление монолитной плиты фундамента:

  • предотвращает разрушение бетона от перепада температур;
  • дает возможность сэкономить на обогреве здания;
  • уменьшает пучинистость грунта под зданием.

Только этих трех факторов достаточно, чтобы задуматься о проведении работ. Также нужно отметить, что при грамотном инженерном проектировании удается вынести точку росы за контур основной части здания.

В результате вода не будет скапливаться внутри конструкции, а значит не будут развиваться коррозийные процессы и создаваться условия для появления грибка и плесени.

Когда это необходимо?

Вопросу утепления плитного фундамента следует уделить особое внимание жителям регионов со сложными климатическими условиями и почвой глубокого промерзания. Такая зона занимает до 80% всей территории РФ.

Без качественного утеплителя в конструкции фундамента пучинистые грунты при минусовой температуре будут увеличиваться в объеме и подниматься, нарушая целостность железобетонной плиты и вызывая появление трещин в стенах самого сооружения.

Принципы теплоизоляции бетонной фундаментной конструкции

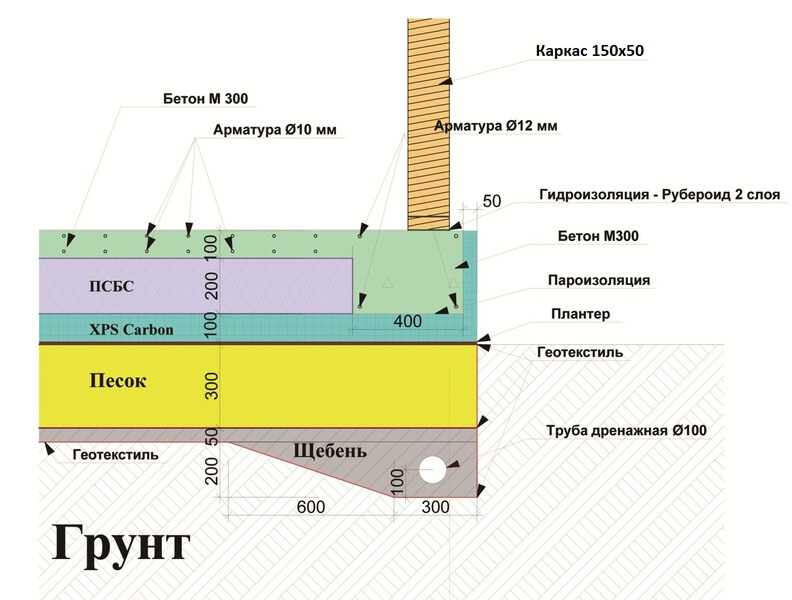

Чтобы предотвратить промерзание плитного фундамента, утеплитель укладывают как под монолитом, так и по периметру конструкции. Несмотря на водонепроницаемость используемых материалов, между плитами теплоизолятора остаются швы, поэтому их крепят на слой гидроизоляционного материала.

Использование механических крепежных элементов не допускается, чтобы не повредить структуру теплоизолятора. Поэтому плиты фиксируют на клею или цементно-песчаном растворе. Швы между сборными деталями заполняют монтажной пеной или другим составом, который подходит по назначению.

Если толщины плит теплоизолятора недостаточно, крепят материал в несколько слоев в шахматном порядке, чтобы избежать образования «мостиков холода». В результате должна получиться бесшовная поверхность, через которую не может проступить влага.

Какие материалы могут использоваться?

Несмотря на широкий выбор теплоизоляторов (пенопласт, минвата, пенополистирол и т.д.) не все предлагаемое отечественными и зарубежными производителями сырье подходит для фундаментов.

Выбирая материал по назначению, необходимо учитывать следующие его характеристики:

  1. Низкая степень теплопроводности.
  2. Хорошая влагонепроницаемость.
  3. Высокая прочность на сжатие.
  4. Сохранение свойств в условиях резких температурных перепадов.
  5. Стойкость к агрессивной среде.

Выбранный материал должен удовлетворять всем перечисленным требованиям, поскольку теплоизолятор в процессе эксплуатации подвергается вертикальному давлению от сооружения, а также нагрузкам со стороны внешней среды.

Что лучше выбрать и почему?

Среди существующих предложений на рынке, практикующие строители выбирают для теплоизоляции фундамента в большинстве случаев экструдированный пенополистирол (пеноплекс) или пенополиуретан.

Выгодные преимущества экструдированного пенополистирола:

  • морозостойкость;
  • высокая влагостойкость;
  • безопасность для человеческого здоровья и окружающей среды;
  • устойчивость к биологическим воздействиям.

Другой эффективный материал – пенополиуретан не только обладает теплоизоляционными качествами и не пропускает влагу, но также подавляет шумы, что особенно важно при строительстве вблизи автострад, железных дорог и промышленных объектов.

Пенополиуретан продается в аэрозольных баллонах, что обуславливает возможность его применения для наружного утепления вертикальных частей железобетонной плиты.

Как утеплить?

Перед проведением фундаментных работ индивидуальному застройщику нужно подготовить материал, монтажную пену для заделывания швов, а также инструмент для нарезания плит.

Листы теплоизолятора должны иметь одинаковую толщину. Когда есть возможность, используют плиты со ступенчатой кромкой, чтобы обеспечить максимальное соприкосновение материалов друг к другу. Если зазор между деталями утеплителя превышает 5 мм, его заделывают монтажной пеной.

Снизу

Для защиты основания дома от промерзания снизу, слой утеплителя можно класть двумя способами:

  • в тело фундамента;
  • сверху плиты.

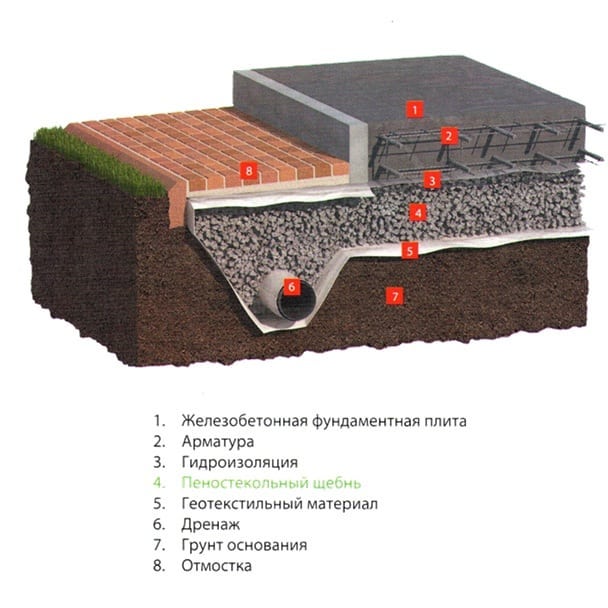

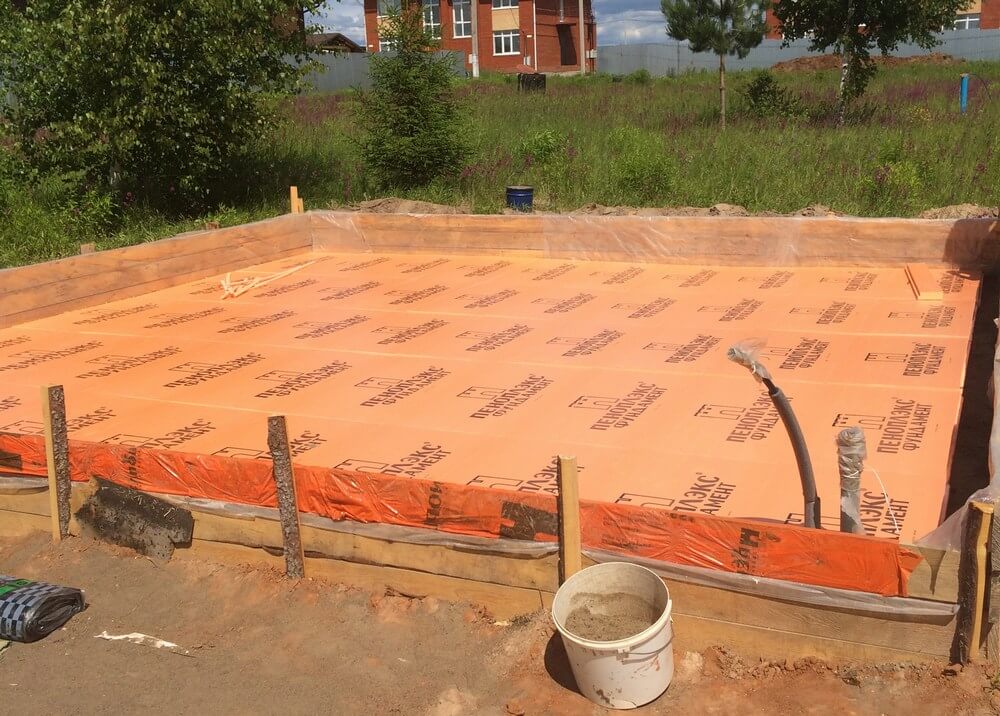

В первом случае дно котлована тщательно выравнивают и застилают геосинтетический материалом. Сверху устраивают подушку из нерудного материала. Для этого послойно песок и щебень высыпают на геотекстиль, увлажняют и утрамбовывают с помощью специального оборудования.

На подушку выкладывают гидроизоляционный материал с перехлестом, надежно фиксируя швы паяльником. Сверху монтируют слой теплоизолятора, как правило, из пеноплекса. Удобно работать, стыкуя плиты системой соединений замков.

Швы прорабатывают монтажной пеной. На горизонтальную поверхность утеплителя одним из следующих технологических этапов будет уложен арматурный каркас и инженерные сети.

Проводить теплоизоляцию плитного фундамента можно поверх плиты:

  1. На монолите устраивают гидроизоляцию.
  2. Сверху монтируют лаги.
  3. Между лаг выкладывают слой теплоизолятора.
  4. Сверху к лагам крепят гидроизоляционную пленку.
  5. Монтируют дощатое основание в качестве чернового пола.

Поскольку пеноплекс обладает повышенной прочностью, то в данном случае можно обойтись без лаг. Плиты кладут на гидроизоляционный слой сплошной поверхностью, сверху настилают подложку и устраивают чистовое покрытие.

По периметру

Теплоизоляция плитного фундамента по периметру позволяет значительно сократить теплопотери в доме. Плиты утеплителя устраивают в вертикальном положении по внутреннему периметру дощатой опалубки.

Если для монолитной плиты используют вязаный арматурный каркас, то, чтобы защитить утеплитель от жидких компонентов бетонного раствора, прокладывают слой гидроизоляционной пленки. Когда армокаркас собирают методом сварки, то сверху гидроизолятора на утеплителе необходимо выполнить тонкую стяжку из низкомарочного бетона.

Утеплитель также можно разместить на готовой монолитной плите с уже реализованной гидроизоляцией. Теплоизолятор крепят к поверхности клеем или через подплавленный битум. Средство для фиксации материалов наносят точечно, а затем плотно прижимают полотно к стене.

Теплоизоляцию основания начинают проводить снизу, выкладывая детали сначала в горизонтальный ряд. Каждый следующий лист крепят встык к предыдущему.

Изменение положения теплоизолятора по истечение двух минут после нанесения фиксирующего раствора не допускается!

Основные ошибки и способы, как их избежать

Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.

Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:

  1. Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.
  2. Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
  3. Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
  4. Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.

Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.

В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.

Выбор толщины утеплителя ведут, исходя из проектных условий строительства: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе.

Видео по теме статьи

Как правильно утеплить плиту фундамента, подскажет видео:

Заключение

Практикующие строители не советуют экономить на теплоизоляции фундамента, ведь от этого зависит не только комфорт жителей дома, но и срок службы всей конструкции. Плитное основание требует утепления как стороны подошвы, так и по периметру сооружения.

Подходящий для этого материал должен характеризоваться:

  • низкой теплопроводностью,
  • прочностью на сжатие,
  • влагостойкостью.

Таким требованиям полностью удовлетворяет экструдированный пенополистирол, поэтому его, как правило, и используют в частном домостроении в качестве основного утеплителя.

Изоляция монолитного фундамента — Хорошее домостроение

В то время как стены и крыши долгое время были в центре внимания, фундамент, кажется, является последним рубежом, когда дело доходит до изоляции. Энергосберегающие строители совершенствуются в своих стратегиях изоляции,  и производители также вносят свой вклад, чтобы быть полезными. Иногда коды специфичны. В других случаях они неясны. Когда дело доходит до изоляционных фундаментов, вы можете обратиться к кодам за требованиями, но знайте, что они могут не отражать лучшие практики. Усиление вашего R-значения или стратегия изоляции, если позволяет бюджет, редко бывает плохой идеей. А так как большую часть времени изоляция фундамента выполняется с помощью жесткой пены, полезно знать, что вы используете правильный тип пены для работы.

Когда речь идет об изоляционной плите на ровном фундаменте, необходимо учитывать как минимум четыре фактора: климат, тип фундамента, наличие в плите гидравлических трубок для лучистого тепла и серьезность местной проблемы с термитами.

Наиболее важным фактором является климат. В климатических зонах 1, 2 и 3 большинство строителей не утруждают себя установкой изоляции. Хотя можно утверждать, что изоляция может быть полезной в климатической зоне 3, она действительно не нужна в более теплом климате, где неизолированная плита помогает снизить счета за кондиционирование воздуха по сравнению с изолированной плитой.

В климатических зонах с 4 по 8 наиболее распространенными местами утепления являются периметр плиты (вертикальная установка) и под плитой (горизонтальная установка). Менее распространен третий метод: заглубленная горизонтальная или наклонная изоляция типа «крыло», устанавливаемая по внешнему периметру здания для повышения температуры почвы.

Два типа жесткой пеноизоляции — пенополистирол (EPS) и экструдированный полистирол (XPS) — подходят для использования в этих местах. (Убедитесь, что пенополистирол рассчитан на контакт с землей.)

Зимой, когда температура наружного воздуха ниже температуры почвы, самой холодной частью плиты на уровне грунта всегда является периметр.

Фундаментные стены

В холодном климате большинство фундаментов, основанных на плитах на уровне грунта, включают в себя периметральные фахверковые стены (или антифризные стены), выступающие на 3 фута или 4 фута ниже уровня земли. Пространство между стенками ствола обычно заполняется утрамбованным гравием для поддержки плиты. Поскольку их легче изолировать, плитные фундаменты со стенками предпочтительнее, чем монолитные плиты.

Как минимум, для этого типа фундамента требуется вертикальная изоляция по периметру, чтобы отделить плиту от несущей стены. Большинство строителей устанавливают в этом месте изоляцию XPS или EPS толщиной 2 дюйма. Более толстая изоляция, конечно, лучше, если строитель может придумать деталь, позволяющую легко укладывать чистовой пол рядом с наружными стенами — задача, которая может быть сложной, если изоляция из пенопласта открыта в этом месте. Многие строители срезают верхнюю часть вертикальной изоляции, чтобы после укладки бетонной плиты не было видно жесткой пены. 9№ 0011

В холодном климате (климатические зоны 4 и выше) важно установить вертикальную изоляцию с внутренней стороны стены ствола до основания.

Плита на уровне грунта

В большинстве климатических условий важно установить полосу горизонтальной изоляции шириной 4 фута по периметру плиты на уровне грунта и изолировать внутреннюю часть стенок с помощью изоляции минимум R-10.

Скошить пенопласт



Если верх вертикального жесткого пенопласта, установленного по периметру плиты, виден внутри дома, укладка полов может быть затруднена. Обычное решение состоит в том, чтобы скосить верхнюю часть пенопласта так, чтобы бетон покрыл скос.



Требования к изоляции

В климатических зонах 4 и выше также рекомендуется установить горизонтальную изоляцию под плитой на уровне земли. Если вы хотите сэкономить деньги, вы можете установить полосу горизонтальной изоляции R-10 (или выше) шириной 4 фута по периметру плиты в конфигурации фоторамки. Строители с большим бюджетом, особенно в холодном климате, должны рассмотреть возможность установки непрерывной горизонтальной изоляции под всей плитой. Сплошной слой горизонтальной изоляции снижает теплопотери зимой, снижает конденсацию влажного воздуха на плите летом.

Плиты со встроенными водяными трубками для лучистого тепла всегда нуждаются в непрерывном слое горизонтальной изоляции под всей плитой. Если ваша плита нагревается, рекомендуется увеличить значение R вертикальной и горизонтальной изоляции как минимум до R-20.

Монолитные плиты

Монолитные плиты или плиты с утолщенными краями можно изолировать только снаружи. В климатических зонах 4 и 5 строительные нормы требуют как минимум вертикальной изоляции R-10, которая простирается вниз на 2 фута. В климатических зонах 6, 7 и 8 она должна простираться вниз на 4 фута. Основным недостатком внешней изоляции фундамента является то, что надземная часть должна быть защищена от физического повреждения. Варианты материалов включают цементное покрытие (в идеале с рубленым стекловолокном), цементную подложку, фанеру, обработанную давлением, металлическую обшивку, запатентованное пластиковое или самоклеющееся покрытие (Protecto Bond).



А термиты?

Если вы не живете в очень холодном климате, вам, вероятно, придется подумать о термитах. Большинство специалистов советуют строителям обрабатывать землю под плитами и возле фундаментов инсектицидом, в состав которого входит фипронил (например, Термидор), а под накладки на пороги устанавливать термитный щит, залитый мастикой. Требования к защите сильно различаются от штата к штату, поэтому перед началом строительства проконсультируйтесь с местным строительным отделом, чтобы проверить требования.

Код неясен

Требования к изоляции для плит на уровне пола можно найти в разделе R402.2.9 IECC 2012 года и разделе N1102.2.9 IRC 2012 года. Оба кодекса гласят: «Изоляция кромок плит не требуется в юрисдикциях, определенных строительным чиновником как очень сильное заражение термитами». В противном случае оба кодекса требуют, чтобы «плита на уровне пола с поверхностью пола менее 12 дюймов ниже уровня земли» нуждалась в вертикальной изоляции по периметру плиты. Эти коды не требуют какой-либо изоляции для плит, которые находятся более чем на 12 дюймов ниже уровня земли. В нормах ничего не говорится о том, нужно ли утеплять надэтажные плиты.

Это упущение любопытно, так как большинство домов с плитами на уровне земли имеют плиты выше уровня земли. Однако большинство инспекторов требуют, чтобы плиты верхнего уровня были изолированы так же, как и плиты нижнего уровня. В климатических зонах 1, 2 и 3 плиты не требуется изолировать, если только они не включают гидравлические трубы, и в этом случае они должны иметь вертикальную изоляцию R-5, идущую вниз от верха плиты к основанию.

В климатических зонах 4 и 5 нормы требуют, чтобы некоторые плиты (плиты ниже уровня земли, находящиеся ниже уровня земли менее чем на 12 дюймов) имели вертикальную изоляцию R-10 по периметру плиты, простирающуюся вниз от верха плиты до глубиной не менее 2 футов. Если плита имеет гидравлические трубки, минимальное значение R этой изоляции увеличивается до R-15. Те же требования к коэффициенту R применяются в климатических зонах 6, 7 и 8, но изоляция должна простираться на глубину не менее 4 футов.

Требования к горизонтальной изоляции под плитами отсутствуют, но требования к изоляции по периметру могут быть частично удовлетворены за счет горизонтальной изоляции. Этот вариант соответствия объясняется следующим образом: «Изоляция, расположенная ниже уровня земли, должна быть увеличена на расстояние, указанное в таблице N1102.1.1 [а именно, 2 фута в климатических зонах 4 и 5 и 4 фута в климатических зонах 6, 7 и 8. ] любой комбинацией вертикальной изоляции, изоляции, проходящей под плитой, или изоляции, выходящей за пределы здания».

Чертежи: Стив Бачек, архитектор

Для получения дополнительной информации:

  • Что лучше: Crawlspace или Slab-on-Grade?
  • Фундамент в 15 фото: Подробная информация о подготовке и заливке плиты
  • Вопросы о плитах и ​​чистых полах
  • Изоляция существующей плиты по уклону в зависимости от тепловой массы

Различные типы теплоизоляционных плит

[Изображение предоставлено Fine Homebuilding]

Еще размышления энтузиаста-энергетика

Большинство строителей в странах с холодным климатом знают, что строительные нормы требуют теплоизоляции плитного фундамента. Но терминология, используемая для описания утепленных плит, довольно запутанна. В этой статье я постараюсь внести ясность в текущую путаницу по многим типам плитных фундаментов.

Во-первых, несколько определений

Существует как минимум четыре типа плитных фундаментов:

  1. Плита с утолщенными краями, также известная как монолитная плита, объединяет основание и плиту таким образом, что бетон заливается одновременно. Основание по периметру плиты с утолщенными краями не очень глубокое. [Изображение предоставлено Мартином Холладеем]
  2. Стены по периметру плиты с морозобоями опираются на фундаменты, установленные ниже линии промерзания — обычно на три-четыре фута ниже уровня земли. Этот тип фундамента требует заливки бетона в течение трех разных дней. Фундаменты морозостойких стен по периметру обычно укладывают первыми, а затем морозостойкие стены по периметру. Последним компонентом фундамента, который необходимо разместить, является плита. Плита с противоморозными стенками может быть утепленной или неутепленной. [Изображение предоставлено Мартином Холладеем]
  3. Защищенный от мороза мелкозаглубленный фундамент (FPSF) представляет собой монолитную плиту, которая включает достаточную изоляцию (либо вертикальную изоляцию по периметру плиты, либо горизонтальную изоляцию крыла за пределами основания здания, либо и то, и другое). ) для предотвращения промерзания грунта под фундаментами. Этот тип плиты иногда, но не всегда, имеет сплошной слой горизонтальной изоляции под всей плитой.
  4. Утепленная плита-плот похожа на защищенный от мороза мелкозаглубленный фундамент с двумя основными отличиями: утепленная плита-плот обычно имеет одинаковую толщину, а не утолщенный край, и утепленная плита-плот всегда включает непрерывный слой горизонтальной изоляции под всей плита.

Основы перекрытий

Независимо от того, какой тип перекрытия вы собираетесь укладывать, помните, что подготовка площадки имеет важное значение.
