Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Содержание

• Подключение отдельно выключателя и розетки
  • Подключение розетки
  • Подключение выключателя
• Подключение выключателя от розетки
  • Подключение выключателя от розетки для светильника, расположенного рядом
  • Подключение выключателя от розетки для светильника, расположенного далеко
• Подключение блока « розетка и выключатель»
• Вывод

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

• После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

• В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
• Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

• В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
• На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

схемы и как правильно подключить

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет «на отлично» справиться с задачей.

Содержание статьи:

• Подключение розеток с выключателем на 1–3 клавиши
  • #1: Способы подключения блока выключатель-розетка
  • #2: Подсоединение и коммутация розетки через выключатель
  • #3: Монтаж соединенных розетки с выключателем
  • #4: Присоединение розетки с двухклавишным выключателем
  • #5: Монтаж блока с розеткой и трехклавишным выключателем
• Выводы и полезное видео по теме

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений

Фото из

Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства

Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали

После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде

Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части

Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети

Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты

Освобождаем провода, подключенные к линии освещения, от испорченного механизма

Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы

Шаг 1: Демонтаж испорченного блока

Шаг 2: Извлечение клавиши выключателя

Шаг 3: Удаление фиксирующей рамки

Шаг 4: Удаление рамки розеточного механизма

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розеточного механизма

Шаг 7: Удаление механизма выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

Фото из

Подключаем фазный провод линии освещения к клемме, обозначенной на тыльной стороне механизма выключателя литерой «L»

Подсоединяем к зачищенным проводам терминал розетки, расположив фазу и ноль по краям, а заземляющий провод по центру

Устанавливаем на стену сначала общую фиксирующую рамку, проверяем ее положение строительным уровнем, после чего ставим рамку, удерживающую механизм выключателя внутри и клавишу снаружи

Закрепив клавишу выключателя на положенном месте, фиксируем винтом защитно-декоративную деталь розетки и тестируем устройство на работоспособность

Шаг 9: Монтаж механизма выключателя

Шаг 10: Подсоединение механизма розетки

Шаг 11: Установка удерживающих рамок

Шаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

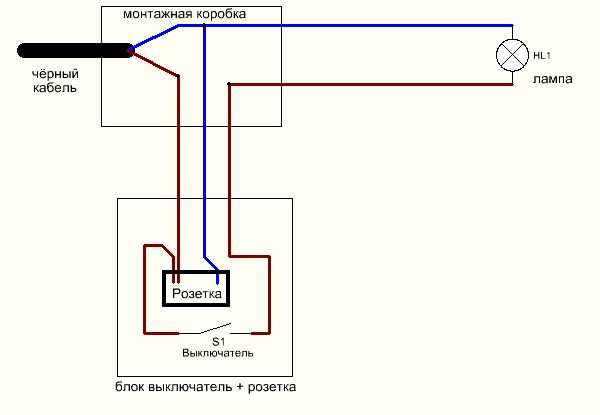

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.

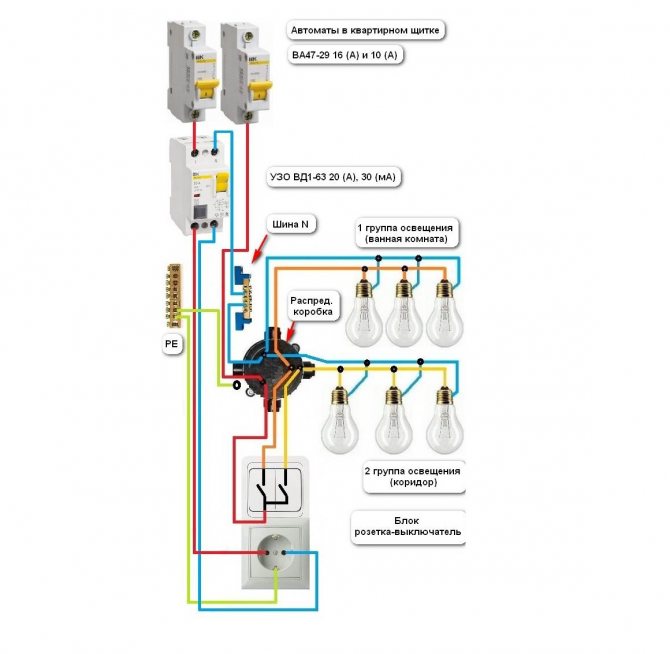

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Перед началом работы

1.   Отключите питание от сети. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: коричневый = активный        Гибкий кабель: синий = нейтральный

Великобритания
для питающих жил двойного и заземляющего кабеля. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = Live
Черный = нейтральный

Новые цвета: Коричневый = живой
Синий = нейтральный

1-клавишный 1-позиционный переключатель (6А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкое жужжание — это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
2. Удалите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.
3. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.
4 . Подсоедините внутренний сердечник к центральной клемме и затяните винт.
5. Поместите часть кабеля, покрытую оплеткой, под кабельный зажим. Затяните зажимной винт.
6. Убедитесь, что экран в оплетке надежно удерживается кабельным зажимом и соприкасается с металлической опорной пластиной. Не допускайте соприкосновения внешнего плетеного экрана с центральным терминалом.
7. Если розетка имеет металлическую переднюю панель и снабжена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке. Используйте медную проволоку. Если провод оголен, накройте его зелено-желтой оболочкой.

Как подключить розетку к выключателю света?

Прежде чем вы спросите, да, розетка и выключатель света в одной цепи безопасны. Так что не беспокойтесь о подключении розетки к выключателю света. Если удобнее, чтобы проводка шла напрямую от коробки выключателя, делайте это.

Но вы должны сделать это правильно, подключив правильные провода к нужным клеммам. Вот краткое руководство по самостоятельному подключению штепсельной розетки к выключателю света.

Обратите внимание, что это руководство относится к односторонним переключателям. Но концепция, как правило, одинакова для других типов переключателей.

Идентификация проводов

С помощью отвертки откройте крышку распределительной коробки, стараясь не касаться металлических клемм.

Пока не отключайте питание от распределительной коробки. Вам нужно будет определить правильный горячий провод от сети.

Когда вы откроете распределительную коробку, вы найдете два кабеля, подключенных к переключателю, коричневый и синий.

Коричневый кабель обычно идет от панели выключателя под напряжением, а синий — нейтральный. Синий провод может быть обмотан коричневой лентой, показывая, что он действует как провод под напряжением, по которому подается питание на выключатель света.

Больше всего вам нужен кабель, идущий от панели выключателя. Это будет коричневый. Чтобы быть уверенным, выключите выключатель освещения, затем используйте тестер напряжения, чтобы проверить, какой провод все еще находится под напряжением. Это тот, что идет от сети.

Как только вы его идентифицируете, отключите питание этого выключателя света на панели выключателя. Если вы не уверены, какой переключатель на панели следует выключать, выключите все питание с помощью главного выключателя.

Вы также заметите два других провода. Заземляющий провод, подключенный к клемме заземления. Этот провод будет иметь зеленый и желтый рукав. В некоторых выключателях заземляющий провод может быть оголен.

Другой провод фактически представляет собой пару из двух проводов, концы которых соединены в колпачке или пластиковой клеммной колодке. Это нейтральные провода, которые соединяют светильник непосредственно с панелью выключателя.

Установка розетки

Наиболее удобное место для установки розетки — прямо под выключателем. Это упрощает прокладку новых проводов от выключателя к розетке за гипсокартоном.

В зависимости от того, где вы хотите разместить розетку, и от типа вашей стены, вам, возможно, придется демонтировать часть стены, чтобы проложить провода.

Сделайте отверстие для выпускной коробки, но не вставляйте коробку первой. Протяните кабель от распределительной коробки вниз к розетке. Убедитесь, что вы используете тот же калибр провода, что и проводка переключателя.

Подсоедините новый кабель к существующим проводам переключателя. Вам нужно будет соединить и зачистить отдельные провода для нейтрального, живого и заземления.

Добавьте нейтральный провод к двум нейтральным проводам выключателя и закрепите их клеммной колодкой.
