Как правильно установить дома двухконтурный газовый котел?

Содержание статьи:

Основная информация
Требования к помещению
Основные узлы
Важные нюансы

Для того, чтобы обеспечить свой дом или квартиру экономным теплом и горячей водой в любое время года, можно установить и подключить двухконтурный газовый котел, но как правильно это сделать, знают только специалисты. С помощью одного элемента решаются серьезные задачи. А потому в последнее время подобные агрегаты пользуются большой популярностью среди владельцев загородных домов. Подключение такой установки является непростым процессом, но, если в нем разобраться, можно все сделать самому.

Основная информация

В большинстве случаев встречаются агрегаты, которые способны нагревать за одну минуту 6 литров воды. Этот показатель можно вполне считать неплохим. Правда он возможен только если осуществить правильный монтаж установки.

Принцип работы основывается на наличии двух отдельных друг от друга контуров. Первый отвечает за отопление дома, а второй – за горячую воду в кране.

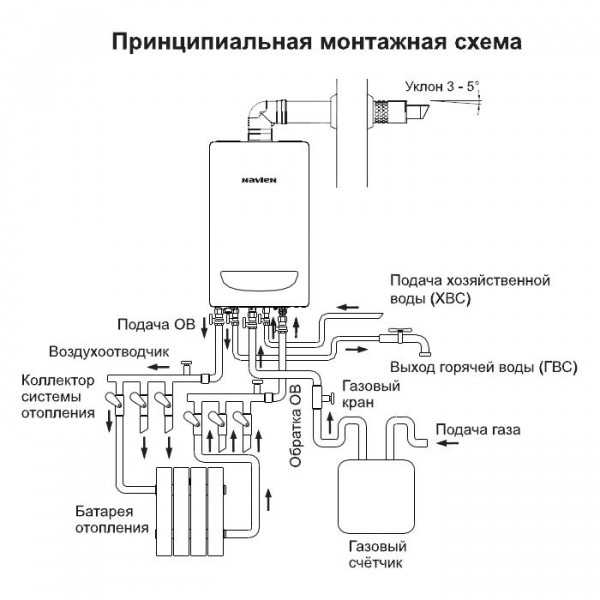

Чтобы подключить устанавливаемый котел, нужно учитывать наличие сразу нескольких систем в помещении:

Отопление. Будет две трубы – подача горячей и прием холодной.
Водопровод. В систему подается холодная вода.
Газопровод. Подача горючего.
Электропитание. Необходимо если в устройстве предусмотрены контролирующие приборы и автоматический розжиг.

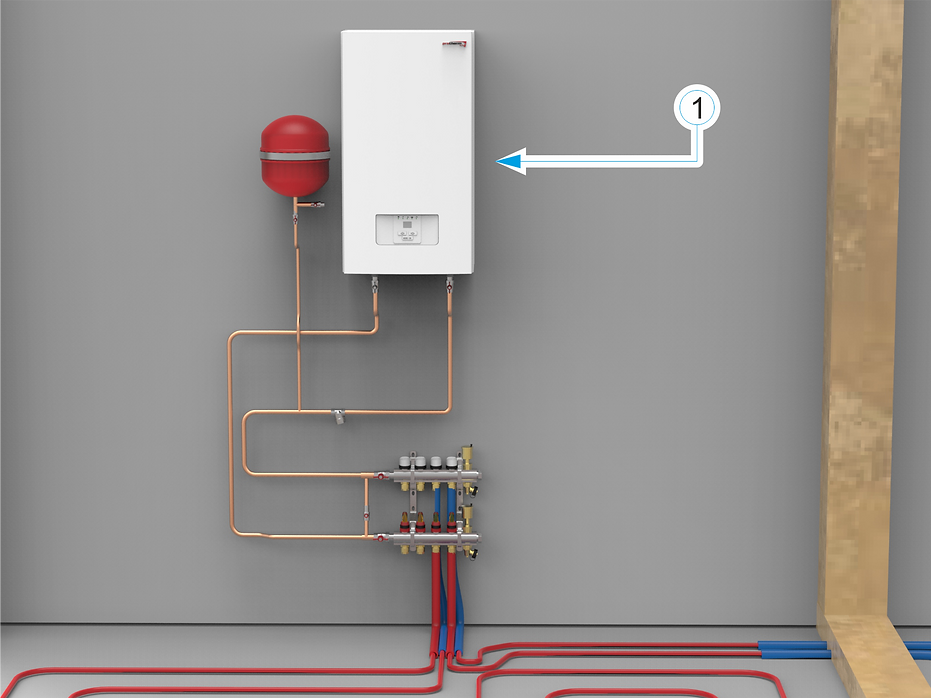

Установка и подключение двухконтурного газового котла начинается с монтажа его на стену. Для этого используются специальные кронштейны, которые в большинстве случаев поставляются вместе с оборудованием. Главное, что нужно учитывать – крепеж должен находится в идеальной горизонтальной плоскости, а потому нужно обязательно иметь уровень.

После установки крепежных элементов на стену вешается сам котел. Все это делается своими руками. Чтобы на всякий случай не допустить какой-либо ошибки, вначале можно просмотреть несколько видео, которых в сети множество. Они показывают установку разных систем.

Требования к помещению

Существует несколько правил, которых необходимо придерживаться при выборе помещения для установки агрегата:

Наличие окна, которое может открываться в любой момент.
Действующая вентиляция.
В комнате должны быть выходы всех необходимых трубопроводов, к которым будет подключаться домашний котел. Особенно нужно уделить внимание газовой трубе. На ней обязательно должен быть счетчик.

Обычно подключение подобный устройств одинаково. Единственное, что может различаться – расположение патрубков. Но и это встречается не часто.

Основные узлы

Из-за того, что на рынке представлено множество разных моделей газовых котлов, рассказать о всех конкретных схемах установки сложно. Можно только выделить основные узлы, которые обязательно должны присутствовать, чтобы агрегат было не только просто устанавливать, но и использовать в будущем.

Ключевые моменты:

Фильтр на воду. Обязательные элемент газового котла в частном доме, который поможет защитить систему от мусора, образующегося в трубах. Еще один такой прибор устанавливается на обратной магистрали, чтобы остановить возможные загрязнения из системы обогрева. Обязательно ставится на горизонтальный участок вместе с краном.
Магнитный фильтр с краном. Используется для борьбы с ржавчиной и накипью.
Газовый фильтр с краном. Позволяет защитить установленный котел от окалины и пыли. Использование этого элемента позволяет заметно увеличить срок службы установки.
Шаровые краны, которые нужны для перекрытия магистралей, чтобы легче было проводить ремонтные работы.
Для системы отопления устанавливается специальный расширительный бак. В настенных моделях котлов они обычно устанавливаются еще на заводе.
Приборы, обеспечивающие безопасность – клапаны, манометр и другие элементы. Опять же, настенные модели уже все это имеют. Для напольных все докупается отдельно и ставится рядом с установкой.
Радиаторы.
Трубопровод.
Заземление.

Важные нюансы

Монтаж нужно начинать с установки отсекающего вентиля и фильтра на водопровод. Это поможет проходить через агрегат только очищенной жидкость, что в свою очередь значительно продлит эксплуатационный срок.

Вентиль необходим для ситуации, когда нужно закрыть подачу воды для замены фильтра, очистки системы или ремонта.

После этого подсоединяются патрубки системы обогрева и горячей воды. Здесь тоже нет ничего сложного. Сначала подключаются отсекающие краны, а затем происходит соединение с котлом.

Домашний настенный котел обязательно оснащен насосом, который обеспечивает равномерный прогрев всех радиаторов в помещении. Это устройство нуждается в особенной обвязке. Настенные модели энергозависимы, а потому любое отключение тока моментально снижает эффективность работы. Напольные модели способны работать без подобных насосов, так как для них предусмотрены специальные элементы для создания естественного давления.

Читайте также: причины падения давления в котлах.

Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива. Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным. Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам.

Первое, что нужно установить на подводе газа – кран. Кроме того, здесь тоже нужно подумать про фильтр. Самым эффективным считается сетчатый.

Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель. Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.

Для напольного агрегата лучше использовать обычную установку, которая проводится за пределы крыши. Дело в том, что подобные агрегаты обладают огромной мощностью и соответствующим количеством продуктов горения, справиться с которыми сможет только вертикальный дымоотвод. Желательно, он не должен иметь минимальное количество поворотов. При этом необходимо сделать так, чтобы он выступал минимум на полметра от высочайшей точки крыши.

Газовый двухконтурный котел на первый взгляд является сложной инженерной системой. При этом подключить его могут не только специалисты высочайшего класса. Это по силам и обычным обывателям. Главное соблюдать некоторые основные правила.

Монтаж газового котла / установка газовоых котлов — Услуги монтажа — Kotel24

Газовые котлы бывают нескольких типов, соответственно и требования предъявляемые к монтажу котлов ко всем разные. Принципиально, газовые котлы делятся на напольные и навесные. Напольные котлы предназначены для работы на систему отопления, а для нагрева горячей воды для сантехнических нужд к такому котлу необходимо подключить бойлер косвенного нагрева. Навесные котлы бывают турбированные и дымоходные, и те и другие, делятся на двухконтурные и одноконтурные. Отдельным направлением в индустрии газовых котлов являются высокоэффективные конденсационные котлы с коэффициентом полезного действия более 103% который в свою очередь также могут быть как одноконтурными, так и двухконтурными.

Монтаж напольного котла.

Напольный котел представляет собой теплообменник горелку и автоматику. В нем нет ни каких дополнительных элементов и нет конура ГВС. Поэтому при установке газового котла необходимо его обязательно комплектовать системами безопасности, такими как сбросным клапаном, воздухоотводчик, и манометром. При монтаже котла в закрытую систему отопления, в обратную линию необходимо установить расширительный бак для компенсации расширения жидкости при нагреве, и циркуляционный насос. В случаях сложных современных систем с несколькими управляемыми контурами и погодным регулированием, топочная комплектуется гидро-стрелкой и коллектором с насосными группами на каждый контур с трех ходовым клапанами и сервоприводами. Если кроме обогрева помещений еще требуется горячая вода, то в таком случае к напольному котлу необходимо осуществить монтаж бойлера косвенного нагрева. Объем бойлера рассчитывается исходя из количества проживающих людей и мощности основного оборудования и при монтаже необходимо установить на него сбросной предохранительный клапан, и отдельный расширительный бак.

Все дополнительное оборудование устанавливается в соответствии с требованиями связанными с ремонтом и обслуживанием, с установкой кранов с американками для быстрого обслуживания. Монтаж газового котла осуществляется по предварительно выбранной схеме обвязки, в соответствиями с техническим заданием, и согласно проекту гидравлики и автоматики.

Монтаж навесного котла

Навесной газовый котел – это более сложное устройство, которое уже в своей комплектации имеет все необходимые элементы обвязки такие как расширтельный бак, насос, автоматику, и системы безопасности. При этом установка газового котла на стену более проста и не занимает много времени. Мастер по установке газового котла может выполнить такую работу за пол дня. Основными условиями при монтаже двухконтурного котла, является подключение его к двум трубам отопления, к подводу газа, к подводу холодной воды и выходу горячей воды. Подключение навесного котла осуществляется через монтажные краны с установкой газового и водяного сетчатого фильтра. Для подключения к сети необходимо использовать стабилизатор напряжения (это условие гарантии на плату и на котел). Дымоходные котлы подключаются коленом или участком прямой трубы из нержавейки к существующему дымоходу. А монтаж турбированного котла предусматривает бурение отверстия через наружную стену для подключения коаксиального дымохода к котлу.

Отдельным случаем является установка одноконтурного котла. Такие котлы могут использоваться как и просто для отопления, так и для нагрева бойлера через змеевик. В случае, когда необходима горячая вода, к специальным выводам контура на котле подключаются трубы для подачи тепла на бойлер косвенного нагрева. При установке бойлера, необходимо подключить сбросной клапан и расширительный бак.

Специфика монтажа газового конденсационного котла

Установка конденсационных котлов практически ни чем не отличается от монтажа навесных двухконтурных и одноконтурных котлов. Точно так же подключаются выводы подачи обратной трубы и трубы подачи, так же подключается газовая труба специальным газовым шлангом, и подключается контур змеевика ГВС в одноконтурных котлах и выводы горячей воды в двухконтурных котлах.

Конденсационные котлы имеют собственную коаксиальную трубу которая должна выводится через стену наружу с уклоном в сторону котла, чтобы конденсат образующийся в трубе, скатывался в камеру сгорания котла. Для отвода конденсата образованного в камере сгорания, в нижней части котла имеется сифон, который необходимо кодключить к системе канализации.

Стоимость монтажа газового котла

Так как монтаж газовой топочной может производится по простой схеме с подключением подачи и обратки системы отопления и контура ГВС, а может быть использована более сложная современная схема обвязки котла с несколькими контурами, теплыми полами, подогревом бассейна, или бойлера косвенного нагрева, то и цена на монтажные работы по монтажу котла формируется индивидуально в каждом случае.

Для предварительной оценки предлагаем несколько стандартных вариантов формирования стоимости работ по монтажу газовых котлов:

— Монтаж газового напольного котла цена – 3000 грн.

— Установка напольного котла с бойлером ГВС цена — 5500 грн.

— Монтаж газового навесного котла (двухконтурного, одноконтурного, дымоходного или турбированного) стоимость услуги – 1500 грн.

— Монтаж одноконтурного котла с бойлером косвенного нагрева – 5500 грн.

— Стоимость монтажа конденсационного котла – 3000 грн.

Качественный сервис

Быстрая обработка заказа

Полезная консультация

Выбор оптимальных решений

Гибкая система скидок

Для постоянных покупателей

Быстрая доставка

Кратчайшие сроки доставки

настенный. этаж, устройство и принцип работы

Как устроен котел, обслуживающий сразу два контура

Основное отличие двухконтурного котла от аналогичного с одним контуром заключается в возможности одновременно обеспечивать помещение отоплением и горячим вода. Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.

Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только при полной исправности и слаженности работы каждого компонента.

Конструктивно любой двухконтурный котел включает такие элементы, как:

теплообменники в количестве двух;
камера сгорания, к которой блок горелки обязателен;
средства защиты;
система управления.

Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждую значимую составляющую такой конструкции в отдельности.

Как работает газовый котел?

Котел газовый двухконтурный способен работать в 2-х режимах:

отопление — по контуру с модулем первичного теплообменника;
ГВС — по контуру с модулем пластинчатого теплообменника.

Переключение между режимами происходит специальный трехходовой клапан .

Чаще всего
обогрев помещений происходит по следующей схеме:

при снижении температуры в доме ниже заданного параметра автоматика дает сигнал циркулярному насосу на срабатывание системы;
вода начинает свое движение в системе, создавая вакуум в обратке;
одновременно с началом движения воды включается горелка;
при прохождении воды через теплообменник она нагревается, а затем начинает переносить тепло;
«Проходя» через все радиаторы, теплоноситель остывает — это вызывает его возврат на вход в котел с пониженной температурой;
, то вода, проходящая через теплообменник, повторно нагревается.

Рекомендуем: Источник бесперебойного питания для газового котла отопления. Какой выбрать для котельной частного дома?

При достижении заданной температуры (контролируемой температурой теплоносителя или воздуха) горелка выключается, а вода, приводимая в действие насосом, продолжает кратковременно циркулировать ( режим постциркуляции ) пока теплообменник не остынет. После этого котел будет отключен до тех пор, пока температура не начнет снижаться. При снижении температуры на 1 °С котел снова начинает работать.

При нагреве воды работа агрегата практически аналогична — единственным изменением считается включение горелки в результате расхода воды … В этом режиме работы (открытие крана вызывает зажигание горелки) , трехходовой клапан закрывает воду внутри котла. Горячая вода нагревает модуль вторичного теплообменника, а от него нагревается проточная вода. Система отключается после закрытия крана.

примечание

Большинство двухконтурных моделей работают только в одном режиме – при включении воды обогрев помещения прекращается и продолжается только после закрытия крана.

Чаще всего прекращение отопления дома практически незаметно, так как трубы отопления не успевают сильно остыть за время пользования ГВС. Если такой вариант работы вас не устраивает, вы можете ознакомиться с теплообменником комбинированным .

Способ установки

Монтаж газовых котлов двухконтурного типа бывает:

настенный;
открытый.

Настенные модели представляют собой компактный блок, по размеру напоминающий кухонный шкаф. Их не нужно устанавливать в отдельном помещении, поэтому устройство можно смело крепить к стене в любой комнате. Максимальная мощность настенной модели составляет 30-35 кВт, чего достаточно для обогрева площади 250-350 м².

Напольные котлы более мощные, а значит, больше и тяжелее. Одни модели разрешено устанавливать в жилом помещении, другие требуют отдельного помещения – котельная .

Каждый производитель котла прописывает в инструкции требования к установке своего оборудования, при этом обязательно указывается объем требуемого помещения, наличие дымохода и вентиляции и расстояние от верха котла до потолок.

Внимание! При выборе котла необходимо учитывать его мощность. Если достаточно, то берите настенную модель. Если требуется котел повышенной мощности, то оптимальным выбором станет напольный вариант.

Вне зависимости от модели котла и способа установки предварительно необходимо предоставить сертифицированный проект , одним из условий которого является газовый счетчик … Все работы по установке газового котла можно выполнить самостоятельно, с учетом обязательных условий, указанных в инструкции.

После завершения монтажных работ необходимо обратиться в газовую службу, имеющую лицензию на ввод газового котла в эксплуатацию. Работники предприятия должны подключить котел к системе газоснабжения и провести пробный пуск оборудования. Если все работы проводятся с соблюдением правил техники безопасности, то котлом можно пользоваться.

Пригодятся: Автономная газификация частного дома

Тип камеры сгорания

Газовая горелка в агрегате расположена в камере сгорания, которая бывает двух типов:

атмосферная;
форсированный (с турбиной).

Важно! Двухконтурный котел с атмосферной камерой можно устанавливать только в помещениях с хорошей вентиляцией.

Кислород, необходимый для горения, берется прямо из помещения, а пригоревшие продукты выйти в дым и т.д.

В котлах с закрытой камерой сгорания выход представляет собой «трубу в трубе», в конструкции которой имеется вентилятор. Этот дымоход должен быть выведен на улицу или в стену, расположенную сзади котла. По одной трубе в котел проникают воздушные массы, а по другой из него удаляются продукты жизнедеятельности.

Рекомендуем: Газовое отопление в частном доме. Какой газ лучше?

Несмотря на то, что котел с закрытой камерой работает лучше всего, поскольку воздух поступает непосредственно в зону горения, он обладает примерно недостатки :

при боковом ветре воздух может быть такой силы, что легко может задуть горелку — это приведет к отключению котла;
замерзание и обледенение в холодное время года;
работа возможна только при подаче питания.

Именно из-за этих отрицательных качеств часто устанавливают котлы с открытой камерой, главное чтобы был исправный вентиляционный канал.

Мощность котла

Основным критерием, который необходимо учитывать при выборе газового котла, является его мощность. Но перед приобретением оборудования стоит заранее рассчитать, какой мощности оно должно обладать . При этом обязательно учитывать следующие факторы:

площадь помещений, необходимая для обогрева;
высота стен;
толщина стенки и материал;
количество и площадь окон и дверей;
качество изоляции;
географическое положение;
этажность;
тип крыши;
отделочный материал здания;
наличие теплого или холодного чердака.

Требуется прибавить к результатам 20-30%, чтобы у котла был запас мощности.
Благодаря этому двухконтурный газовый котел зимой не будет работать на пределе своих возможностей, что благоприятно скажется на его долговечности.

Если нет возможности точно рассчитать требуемую мощность котла, нужно взять площади всех комнат и полученную цифру умножить на 100-150.

Получится мощность котла (выраженная в ваттах), необходимая для полноценного отопления и горячего водоснабжения.

Горелки газовые в составе двухконтурного котла

Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.

В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией. Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство на полную мощность. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.

Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.

Атмосферные котлы отопления оснащены обычной металлической трубой, а модели с турбонаддувом – коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.

Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.

Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.

Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.

Дополнительные требования

Итак, принцип работы двухконтурного газового котла отопления и горячего водоснабжения нам ясен. И мы думаем, что на волнующий многих потребителей вопрос, как работает двухконтурный газовый котел, мы ответили полностью. Но есть несколько дополнительных параметров, которые мы не можем игнорировать.

Начнем с одного очень важного узла — дымохода. Поскольку в нашем модельном ряду есть два типа: с открытой и закрытой камерой сгорания, для каждого из них можно использовать разные дымоходы. Для закрытой камеры хорошо подходят коаксиальные трубы, для открытой камеры – обычные. Важным моментом являются размеры дымохода для газового котла. В первую очередь вас должен интересовать его диаметр или сечение. Здесь очень важно точно соотнести мощность агрегата – диаметр и длину выходного патрубка. Обычно производитель указывает это соотношение в паспорте изделия, где указаны габаритные параметры самого газового котла.

Внимание! Диаметр выпускной трубы должен быть меньше внутреннего диаметра дымохода. Это основа правильно подобранного дизайна. Если его придерживаться, то ошибиться с подбором трубы будет сложно.

Характеристики расхода топлива

Расход топлива

Как правильно определить расход газа в газовом котле? Многие могут сказать, что это очень странный вопрос.

Во-первых, такие показатели обычно указываются производителем в сопроводительной технической документации.
Во-вторых, это можно определить чисто практическим путем, установив газовый счетчик на котел.

Но нас интересует совсем другой вопрос. Ведь не редкость в настоящее время газовое оборудование приобретают владельцы частных домов, где магистрального газа нет на виду. Они используют баллонный газ. И здесь наш вопрос будет очень актуальным. Скажем так, расход пропана у газового котла обычно меньше, чем у основного котла. Почему?

Баллонный сжиженный газ всегда подается на горелку с одинаковым давлением. Без прыжков и падений.
Максимально очищается на заводе, благодаря чему при сжигании количество негорючих частиц минимально. А это высокий КПД самого отопительного оборудования.

Пожалуй, достаточно, чтобы дать высокую оценку этому виду топлива. Кстати, тот, кто решил установить в своем доме газовое оборудование, которое будет работать на сжиженном газе, должен обязательно понимать, как работает газовый отопительный котел именно на этом топливе. Принцип работы тот же, но обслуживание усложняется. Все дело в цилиндрах, которые придется менять вручную. И это самое сложное, все остальное делает автоматика.

Схема соединения труб

Потребляемая мощность

В устройстве энергозависимых газовых котлов отопления двухконтурного типа применяется система автоматики. Об этом уже упоминалось выше. Очень многих интересует вопрос: сколько потребляет электроэнергии газовый котел, сильно ли это отразится на финансовом положении семьи?

Все будет зависеть от того, насколько сложна автоматика, и сколько дополнительных устройств и блоков, работающих от сети переменного тока, будет включено в тепловой узел. Конечно, циркуляционный насос значительно поднимет эту планку. Это самый энергоемкий элемент конструкции котла. Все остальные узлы маломощные, поэтому больших затрат не принесут.

Какие бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде. Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 отвечают за движение теплоносителя, который подается в контур отопления.

Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Отличается сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью из которых обеспечена подача горячей воды.

Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.

Устройство двухконтурного газового котла

Устройство двухконтурного настенного газового котла показано на схеме:

1 — основной теплообменник; 2 — газовая горелка; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — теплообменник нагрева воды; 6 — термостатический клапан.

На схеме видно, что двухконтурный котел имеет еще один теплообменник (5) — для нагрева воды. В этом теплообменнике два контура: контур водопроводной воды и контур теплоносителя системы отопления, но они движутся навстречу друг другу, но по разным трубам, разделены стенками труб и не смешиваются друг с другом. Но эти стенки настолько тонкие, что тепло от теплоносителя легко передается водопроводной воде.

Теплообменник выполнен в виде «гармошки» для улучшения теплообмена:

Вода (по трубе 2) и теплоноситель (по трубе 4) текут навстречу друг другу, в результате происходит теплообмен, и вода нагревается и выходит из котла по трубе 3.

Назначение отходящих труб следующее:

Как правило, концевые трубы для подключения к отоплению, вторая в конце — для подключения к холодному водоснабжению и горячий выход. Но проверьте и паспорт вашей модели котла.

Как осуществляется управление котлом

Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:

снижение давления в газовой системе;
максимальный нагрев теплоносителя;
отсутствие тяги.

В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.

Принцип работы котла: часть 2

Но на этом все не заканчивается. После включения котел начинает работать по нарастающей. Сначала на минимальной мощности, а со временем она достигает максимума. Когда настенный двухконтурный газовый котел на каком-то этапе нагревает носитель до заданной температуры, агрегат переходит в режим модуляции. Если при первом пуске мощность превышает допустимую, микропроцессор подает сигнал на отключение горелки. Повторная активация осуществляется через три минуты. Камера сгорания металлическая и имеет специальную термостойкую обмотку. Над ним находится теплообменник, под ним горелка. Последний загорается именно в тот момент, когда температура носителя в системе падает и требуется подогрев воды. Вместе с ним в работу включается и циркуляционный насос, предназначенный для прогона воды по замкнутой системе. При достижении заданной температуры двухконтурный газовый настенный котел переходит в режим ожидания. В одних моделях горелка горит, но на минимуме, в других гаснет и загорается при подаче газа.

Специфика работы котлов с двумя контурами

Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В обычной эксплуатации такое оборудование работает на на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.

Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.

Двухконтурный котел вполне можно эксплуатировать в летний период, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.

Устройство, структура и характеристики оборудования

Котел газовый двухконтурный — устройство, в котором тепловая энергия вырабатывается в результате сжигания газа. Полученная энергия направляется на подогрев воды, используемой для отопления дома, а также подается в систему горячего водоснабжения.

Из чего состоит такой агрегат:

горелка газовая;
теплообменник;
воспламенитель;
отопительный контур;
горячее водоснабжение;
Расширительный бачок;
циркуляционный насос жидкости;
дымоход необходим для удаления продуктов сгорания;
автоматика — позволяет управлять котлом, а также контролировать температуру.

При выборе газового агрегата двухконтурного типа важно точно знать, на что нужно обратить внимание в первую очередь. Именно поэтому стоит более подробно ознакомиться с его устройством.

Типы теплообменников

Основное отличие двухконтурного устройства в том, что он способен нагревать воду для отопления помещения, а также для горячего водоснабжения.
Внимание! Обе функции не могут работать одновременно.

Поэтому устройство содержит специальные теплообменники следующих типов.

Сдвоенный

Включает в себя 2 модуля, каждый из которых представлен отдельно — основной и пластинчатый. В первичке нагревается вода, необходимая для отопления дома, а во вторичной – вода, предназначенная для хозяйственных нужд.

Если посмотреть на конструкцию двойного теплообменника, то первый тип модуля сравним с трубкой с ребрами, а вторичный выглядит как набор пластин. Оба эти модуля соединены друг с другом, поэтому представляют собой единую часть, однако конструкции расположены в двух разных частях котла – сверху основной, и снизу плиты.

Битермальный

Внешне выглядит как 2 металлические трубки, вставленные одна в другую. Во внутренней части 1-й трубы нагревается вода, используемая для хозяйственных нужд, а 2-я труба (наружная) нужна для отопления.

Сдвоенная теплообменная система считается самой качественной и долговечной . .. Дело в том, что при нагреве воды для бытовых нужд забирается проточная вода, что приводит к большому количеству накипи в трубах.

Такая ситуация способствует частому ремонту узла или требует его полной замены, что не всегда просто сделать.

И если в двойном теплообменнике можно заменить только некоторые детали ГВС, то в случае битермической сепарации потребуется установка нового устройства, что обойдется владельцу в два раза дороже.

Также стоит учитывать тот факт, что при выходе из строя системы горячего водоснабжения в двухконтурном газовом котле двойной теплообменник будет продолжать успешно обогревать помещение, тогда как битермический придется ремонтировать, так как он будет быть полностью непригодным.

Материал теплообменника

При выборе газового котла двухконтурного типа стоит обратить особое внимание на материал изготовления теплообменника:

Cink Steel — самый дешевый и быстрый «вышедший из строя» материал;
нержавеющая сталь – это более прочный материал, который отличается немалой ценой, однако КПД такого котла достаточно низкий;
медь – этот прочный материал отличается хорошим КПД, поэтому высокая стоимость устройства с медным теплообменником не пугает многих людей, предпочитающих в будущем меньше платить за газ.

Рекомендуем: Где можно установить газовый котел в частном доме? Правила и требования к снаряжению

Медь считается лучшим вариантом, поэтому большинство современных и качественных котлов имеют теплообменники из этого материала.

Автоматика котла помогает предотвратить перегрев, а снизить чрезмерную химическую активность можно за счет использования химически нейтральных материалов, таких как полимерные трубы.

Типы горелок

В зависимости от типа контроля пламени горелки можно разделить на следующие типы:

Одноступенчатые — нет промежуточных положений, горелка либо работает, либо в выключенном состоянии. Это не лучший режим работы, так как блок включается/выключается.
Двухступенчатый — есть 2 режима работы устройства — 50-60% и 100% мощности. Требуемая мощность поддерживается автоматически. За счет уменьшения количества включений/выключений эти типы горелок работают в более экономичном режиме и хорошо поддерживают необходимую температуру.
Модулированные — это самые дорогие, но и самые экономичные типы горелок. Они управляются автоматикой, и имеют возможность устанавливать именно ту мощность, которая требуется в определенное время – от 10 до 100%. Так как двухконтурный котел, оснащенный модулирующей горелкой, имеет минимальное количество циклов включения/выключения при работе, он обладает повышенной долговечностью. С положительной стороны такие котлы имеют значительно меньший расход топлива, чем другие модели.

Наиболее экономичным вариантом является котел с модулируемой горелкой. Он позволяет установить необходимую температуру в помещении, а также подогреть воду до необходимых значений.

Автоматика

Для обеспечения безопасной эксплуатации котла и облегчения его работы газовые котлы должны быть оснащены автоматикой … Параметры, которые отслеживаются с ее помощью:

контроль пламени;
давление газа;
наличие тяги в дымоходе.

Если один или несколько вышеперечисленных параметров не соответствуют норме, котел не включится.

Но для повышения комфортных условий проживания, а также для упрощения эксплуатации стоит выбирать модели, которые имеют широкие возможности настройки и . К дополнительным функциям газовых котлов относятся:

Возможность установка стабильной температуры для отопления помещений и нагрева воды. Эта функция может быть достигнута благодаря двум типам автоматизации. В одном случае контролируется температура воды, а во втором температура воздуха.
Возможность теплоноситель для системы отопления с различным температурным режимом . Это может потребоваться, например, если делаются полы с подогревом. В трубах, проложенных под полом, можно давать более высокую температуру, а в радиаторах – пониженную.
Контроль горения — модуляция пламени, электронное зажигание, плавный пуск.
По таймеру подача горячей воды в заданное время. Эта функция позволит установить нагрев воды на определенное время, чтобы утром, перед выходом на работу, можно было принять душ, а не ждать, пока нагреется бойлер.
Насос постциркуляции — после достижения жидкостью заданной температуры и отключения горелки насос продолжает работать определенное время, что позволит циркулирующей воде «снимать» энергию с охлаждающих теплообменников.

Также не стоит забывать об автоматических системах безопасности, которые предотвратят возникновение различных аварийных ситуаций и оповестят при выходе из строя оборудования.

Схема двухконтурного котла

Поговорим о том, как правильно подключить устройство. Зачастую этим занимаются профессионалы, но если вы решили заняться этим самостоятельно, то без определенных знаний ничего не выйдет. Во-первых, двухконтурный газовый котел, принцип работы которого мы уже рассмотрели, должен предусматривать механический фильтр на входе.
