Тёплые полы

В последнее время все более популярными становятся системы отопления с использованием теплых полов. Так как теплый воздух всегда стремится подняться вверх и замещается более холодным, то теплые полы, благодаря тому, что источник тепла находится прямо под вашими ногами, создают максимально комфортные условия, когда «ноги в тепле, а голова в холоде». Обычно при использовании этого вида отопления температура на уровне пола примерно на 3 градуса выше, чем на уровне головы. Т. к. температура пола не может быть очень высокой (как правило, не более 30 С), то для отопления всего помещения теплых полов обычно недостаточно. Чаще всего напольное отопление используется как дополнительное — для повышения комфорта. Удобна такая схема, когда кроме теплых полов еще устанавливаются и отопительные приборы (радиаторы) с терморегулятором, который отслеживает температуру воздуха в помещении и перекрывает подачу горячей воды в радиатор в случае, если тепла от напольного отопления достаточно.

Стоит иметь в виду, что кроме водяного напольного отопления, когда нагретая вода от отопительного котла движется по трубам, уложенным под полом, напольное отопление еще бывает и кабельное электрическое.

Труба водяного теплого пола

Если при проектировании использовать один диаметр трубы, а при монтаже другой, то меняется вся гидравлика системы. Для каждого диаметра трубы имеется ограничение в максимальной длине контура, обусловленное гидравлическим сопротивлением и тепловой нагрузкой данного контура.

Чем меньше диаметр, тем меньше максимальная длина контура (для одной и тойже отопительной нагрузки).

Чем больше отопительная нагрузка, тем меньше максимальная длина контура (для одного и того же диаметра труб).

В современном строительстве применяются полиэтиленовые, полипропиленовые, металлопластиковые или медные трубы. Наибольшее предпочтение на европейском рынке отдается полиэтиленовым трубам. Т. к. контура закладываются в пол на весь срок жизни здания (объекта), то к качеству труб, из которых исполняются контура, предъявляются соответственно очень высокие требования.

Полиэтиленовые трубы устойчивы не только к водным, но и агрессивным средам.

Поэтому нет никаких проблем при использовании в системах незамерзающих теплоносителей и их растворов.

Контур водяного теплого пола желательно укладывается единой трубой без соединений и стыков.

Каждый контур обслуживает, как правило, отдельное помещение. Однако, если площадь помещения и/или отопительная нагрузка большая, то в помещении может быть и более одного контура. В ходе проектирования инженер-проектировщик принимает решение об оптимальном количестве контуров для данного помещения.

Контура водяного теплого пола могут укладываться различными способами. Можно выделить два основных: «змейка» и «ракушка» («улитка», «спираль»).

При способе укладки «змейкой» из-за особенностей распределения температуры не допускается перепад более 5°С между температурой на входе и на выходе греющего контура. В противном случае возникает, так называемый, «эффект температурно-полосатого пола», т. е. чувствуются зоны более теплые (в начале контура) и более холодные (на выходе из контура). При таком перепаде температур система значительно проигрывает по мощности и комфортности по сравнению с укладкой «спиралью», поэтому, как правило, применяется в помещениях с малыми теплопотерями и на промышленных объектах. Вместе с тем есть и ряд преимуществ способа укладки «змейка», главное из которых — простота проектирования и монтажа.

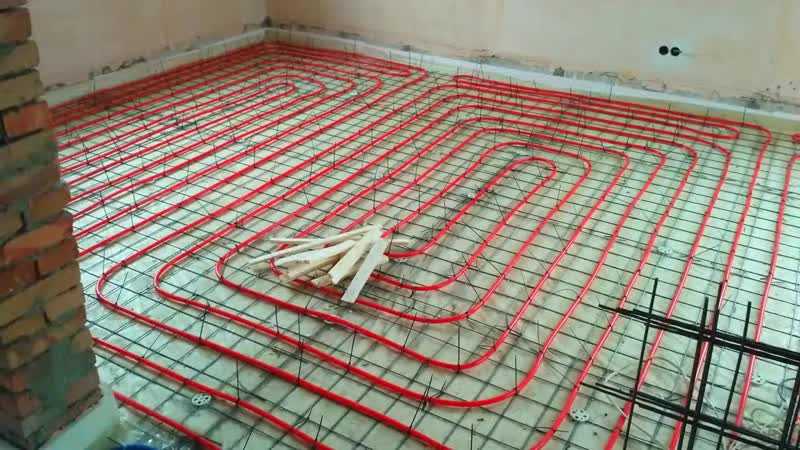

При укладке «ракушкой» каждая обратная труба лежит между двумя подающими, что способствует более равномерному распределению температуры по основной поверхности греющей панели. Перепад температуры (напор/обратка) может достигать 10°С, а для систем с большой мощностью (в том числе для систем снеготаяния) и до 25°С. Это и является причиной широкого распространения данного типа укладки в России, т. к. позволяет создавать системы с большей отопительной нагрузкой.

Трубы контуров водяного теплого пола укладываются с определенным расстоянием. Это расстояние называется «шаг укладки».

Выбор шага укладки (от 100 до 600 мм) делается в зависимости от тепловой нагрузки, типа помещения и системы, длины контура и т. п., вы всегда можете обратиться за консультациями к нам.

Коллекторные группы с расходомерами

В системе водяного теплого пола применяются специальные (спаренные) коллекторы.

Один коллектор снабжен микрометрическими (подпружиненными) клапанами. Эти клапана служат для ручного открытия-закрытия контуров водяного теплого пола, а также для установки приводов автоматики водяного теплого пола.

На втором коллекторе установлены балансировочные клапана (нередко с индикаторами потока). Они необходимы для гидравлического выравнивания контуров между собой, т. к. практически не возможно сделать все контура одинаковыми по длине и с одинаковой отопительной нагрузкой.

Кроме того, для реализации различных схем подключения, решения задач отопления для различных типов зданий и сооружений, оптимизации распределения и управления теплоносителем и т. д. компания Water Energy использует различные типы оборудования, кроме того облегчающего расчеты, монтаж, наладку и обслуживание.

2» магистральный распределительный коллектор предназначен для параллельного подсоединения нескольких распределительных коллекторов отопления к одному источнику тепла.

2» распределительный коллектор целесообразно использовать при параллельном подсоединении более 3 коллекторов, или если площадь, обслуживаемая одним коллектором напольного отопления, превышает 120 кв. метров.

1» магистральный распределительный коллектор предназначен для параллельного подсоединения от 2 до 4 распределительных коллекторов отопления к одному источнику тепла.

К магистральному распределительному коллектору 1» рекомендуется подключать коллектора, обслуживающие площадь не более 100-120 кв. метров.

Смесительные узлы тёплого пола для монтажа:

в котельной на коллектор с гидрострелкой или в шкаф с коллекторной группой

Основная задача смесительных узлов — понижение температуры теплоносителя путем смешивания теплоносителя, вернувшегося из нагревательного прибора и отдавшего тепло, с теплоносителем высокой температуры, пришедшего от источника тепла. Кроме того, большинство смесительных узлов имеют необходимые элементы (агрегаты, клапана и т. п. ) для реализации контроля и управления температурой в зависимости от поставленных задач.

По своему назначению смесительные узлы, как готовые модули, подразделяются:
— индивидуальные (TMix-M, интегрированные в коллектор). Предназначены для подключения одного потребителя (распределительного коллектора)
— индивидуально-групповые (TMix-L2, TMix-L3). Предназначены для подключения одного потребителя повышенной мощности или группы из 2-3 потребителей небольшой мощности
— магистральные (TMix-XL). Предназначены для подключения нескольких потребителей (групп потребителей)
— теплообменные (TMix-E). Предназначены для подключения потребителя небольшой мощности по независимой, закрытой схеме с пластинчатым теплообменником

Автоматика

В зависимости от выполняемых задач, места установки, способа контроля и управления возможно групповое, индивидуальное (зональное) и комплексное регулирование систем ВТП.
Групповое регулирование — это управление объемом и/или температурой теплоносителя, т. е. «главными качественными» характеристиками отопительного процесса и может осуществляться:
— непосредственно на источнике тепла. Применяется, как правило, при использовании низкотемпературных источников, имеющих встроенные элементы контроля и управления;
— на групповых смесительных узлах. Для управления параметрами теплоносителя для групп потребителей (нескольких зон, коллекторов) с применением оборудования в зависимости от технических решений;
— на индивидуальных смесительных узлах. Применяется для управления параметрами теплоносителя на смесительных узлах, присоединенных к конкретному коллектору водяного теплого пола;
— по принципу «констант», т. е. с постоянным поддержанием заданной температуры. Реализуется, как правило, с помощью термостатической головки с накладным датчиком, установленной на двух— (трех) ходовой клапан смесительного узла;
— по принципу «климат», т. е. поддержание температуры теплоносителя (подающего, обратного) в зависимости от выбранной программы. Реализуется с помощью контроллеров управления теплоснабжением.

Индивидуальное (зональное) регулирование:

— индивидуальная покомнатная (по отдельным помещениям). Для автоматического поддержания заданной температуры воздуха в помещении. Т. о. температура в помещении является задаваемой и контролируемой величиной, а температура пола — зависимой (управляемой) величиной.
— индивидуальная (зональная) с датчиком в пол. Для автоматического поддержания заданной температуры пола. Т. е. температура пола — задаваемая и контролируемая величина, а температура в помещении зависимая величина. Применяется на объектах, где более важна не температура в помещении, а постоянная температура пола (сауны, бассейны, аквапарки и т. п. )

На термостате задается температура. При достижении заданной температуры термостат выдает сигнал на исполнительный механизм (сервомотор), который закрывает соответствующий контур водяного теплого пола. Если температура ниже установленной, то сервомотор открывает контур по соответствующему сигналу термостата.

Комплексное регулирование — это сочетание групповой и индивидуальной автоматики в зависимости от технических схем, комбинации применяемого оборудования и поставленных задач.

Некоторые потребители, пренебрегая автоматикой (упрощая систему), осуществляют регулировку, закрывая и открывая контура вручную, со временем «разбалансируют» систему и вынуждены снова обращаться к наладчикам. И еще один важный аспект: как правило, автоматика одного производителя не стыкуется с коллекторами другого производителя!

В большинстве случаев:
— «групповое» регулирование не способно полностью заменить собой «индивидуальное» регулирование
— термостаты индивидуального (покомнатного) регулирования способны самостоятельно решить задачи контроля и управления температурой, поэтому обязательно устанавливаются, контроллеры же с компенсацией температуры наружного воздуха являются дополнительной опцией.

Теплый пол без стяжки при полистирольной системе

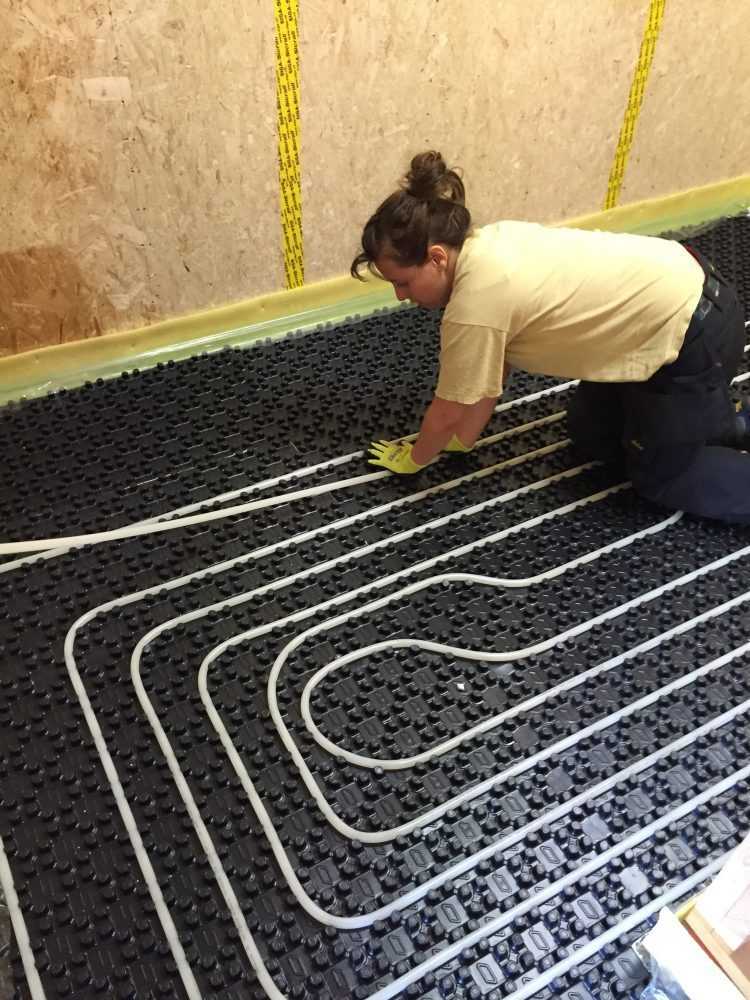

Полистирольная система водяного теплого пола

Самая легкая (по весу) на сегодняшний день система укладки водяного теплого пола.

Основу системы составляют полистирольные пластины с пазами (прямые и поворотные), в которые вкладываются стальные оцинкованные теплораспределительные пластины.

Когда применяется полистирольная система водяной теплый пол?

Ограничена высота помещений. Решение об устройстве системы водяной теплый пол принято на этапе, когда устройство бетонной системы невозможно из-за высоты помещения (готовые архитектурные чертежи; объект уже построен без учета запаса высот; используется типовой проект, в котором не предусмотрена система отопления водяной теплый пол; применены другие отделочные материалы, инженерные устройства и коммуникации, сократившие полезную высоту помещений и т. п. ).

Ограничена нагрузка на перекрытия. Решение об устройстве системы водяной теплый пол принято на этапе или для объекта, когда межэтажные перекрытия не могут выдержать вес бетонной системы отопления водяной теплый пол (при толщине стяжки 50 мм вес бетонной системы отопления водяной теплый пол составляет 250-300 кг/м2).

Устройство бетонной стяжки для бетонной системы отопления водяной теплый пол организационно не возможно (например: квартира на высоком этаже в многоэтажном доме; объект достаточно удален для возможности доставки готового бетона; на объекте не имеется возможности приготовления раствора для бетонной стяжки и т. п. )

При реконструкции старой системы отопления. В этом случае могут «встречаются» два, а иногда и все три, «фактора ограничения» применения бетонной системы водяной теплый пол: «ограничена высота», «ограничена весовая нагрузка», «организационные ограничения».

Полистирольная система универсальна в применении и может монтироваться как на бетонное основание, так и на черновой (дощатый) пол, уложенный на деревянные лаги. Необходимо учитывать только особенности монтажа таких систем.

Варианты систем монтажа водяного теплого пола

Настильная полистирольная система производится только для шага 150 и 300 мм.

Для европейского рынка производятся готовые элементы с толщиной полистирола 30/50/70 мм, применяемых в зависимости от требуемой толщины слоя теплоизоляции. На Российском рынке используется, как базовая, система толщиной 30 мм, при необходимости большей толщины слоя теплоизоляции перед укладкой полистирольной системы монтируется дополнительный слой из пенополистирола. Суммарная толщина теплоизоляционного слоя (дополнительный полистирол + полистирол настильной системы) должна соответствовать расчетному термическому сопротивлению, рассчитываемому в ходе проектирования для данного объекта.

В качестве проводника и распределителя тепла используются алюминиевые пластины толщиной 0.4-0.5 мм со специальным профилем для плотного прилегания к трубе теплого водяного пола.

Паркет или ламинат возможно укладывать непосредственно на полистирольную систему.

Для укладки керамических, ковровых или пластиковых напольных покрытий предварительно на полистирольную систему монтируется сборная стяжка из гипсо-волокнистых, цементно-стружечных плит или листов ДСП (влагостойкой фанеры).

В помещениях с влажным режимом система заливается слоем самовыравнивающейся массы для обеспечения уклонов к трапу.

Важные особенности применения полистирольной системы отопления водяной теплый пол Water Energy

К исходной поверхности, на которую укладывается полистирольная система, предъявляются очень жесткие требования. Т. к. все элементы имеют четкие геометрические размеры, то система повторяет все шероховатости и неровности основы, на которую она монтируется. Не допускаются перепады высот более 2мм/м, подвижность основания более 2мм при расчетной нагрузке, наличие строительного мусора в помещении. Исходная поверхность должна быть тщательно выровнена и убрана перед началом монтажа.

Раскладка элементов водяного теплого пола производится четко по чертежам. Данный тип системы не допускает подхода «на выпуклый глаз», т. к. состоит из элементов определенных геометрических размеров, которые должным образом размещены по поверхности инженером-проектировщиком в ходе выполнения проекта. Процесс укладки полистирольной системы аналогичен процедуре изготовления большой мозаичной картины: один упущенный элемент – и все мозаичное панно необходимо переделывать.

Полистирольная система не должна длительное время оставаться «открытой» (на поверхности видны трубы, пластины, полистирол и т. п. ). Либо сразу должна быть смонтирована сборная стяжка (ГВЛ, ЦСП и т. п. ), предусмотренная проектом, либо (если укладывается паркет или ламинат непосредственно на алюминиевые пластины) система временно должна быть накрыта листовыми материалами (фанера, ГВЛ, ДСП, ЦСП и т. д. ). Дело в том, что полистирол, являющийся основой системы, хорошо выдерживает распределенные нагрузки, но легко проминается при точечных нагрузках (каблуки обуви, поставленные на ребро массивные предметы, упавший инструмент и т. п. ).

Особая внимательность и мастерство монтажа требуется в месте сбора всех контуров водяного теплого пола у коллектора: необходимо равномерно распределить между трубами полистирол так, чтобы было достаточно опоры для покрытия, которое затем укладывается сверху.

Теплый пол деревянный

Деревянная система водяного теплого пола

Существует два типа деревянной настильной системы:

• деревянная система модульного типа
• деревянная система реечного типа

Общим для обоих типов является то, что они применяются, в основном, при строительстве деревянных (щитовых) домов, т. е. системы укладываются непосредственно на деревянные лаги или на черновой пол, опирающийся на деревянные лаги. Главное различие между двумя типами деревянной системы: в модульном типе используются готовые элементы (модули) из ДСП 22 мм с уже фрезерованными каналами для пластин и труб теплого водяного пола, а в реечном типе теплопроводные пластины и трубы контуров теплого пола укладываются между полосами ДСП или досками.

В результате сборки получается сборная несущая конструкция (черновой пол), на которую укладывается чистовое покрытие. Паркет (ламинат, паркетная доска и т. п. ) толщиной как минимум 9 мм может укладываться непосредственно на стальные оцинкованные пластины через прокладку из картона или вспененного полиэтилена (для предотвращения хлопков при ходьбе).

При использовании линолеума, керамической плитки или плитки ПВХ сначала на алюминиевые пластины укладывается плита ГВЛ (ЦСП). Этот слой необходим, во-первых, для равномерного распределения температуры от пластин к чистовому покрытию, во-вторых, для равномерного распределения весовой нагрузки, передаваемой от чистового покрытия к конструкции пола (лаги, балки перекрытия и т. п. )
Деревянная система модульного типа

Модули системы производятся из ДСП толщиной 22мм.

Система монтируется непосредственно на (6) лаги (балки перекрытия) с максимальным шагом между лагами 600мм (300мм при использовании керамической плитки). Теплоизоляционный слой (минеральная или базальтовая вата, полистирол и т. п. ) укладывается между лагами.

Монтаж системы аналогичен процедуре укладки обычного пола из листовых материалов. Все элементы системы имеют специальный замок для соединения друг с другом.
Деревянная система реечного типа

В данной системе, в отличие от деревянной системы модульного типа, используются не готовые элементы (модули) с пазами, а пазы формируются путем укладки полос (досок) толщиной не менее 28мм с расстоянием (разбежкой) 20мм между ними. Система монтируется непосредственно на лаги (балки перекрытия) с максимальным шагом между лагами 600мм (300мм при использовании керамической плитки). Теплоизоляционный слой (минеральная или базальтовая вата, полистирол и т. п. ) укладывается между лагами.

Применяются теплораспределительные стальные оцинкованные пластины для шага укладки 125мм. В зонах наибольших теплопотерь (внешние стены, большое остекление и т. п. ) применяется, как правило, шаг 150мм.

Для каждого объекта делается проект с расчетом нагрузки на систему водяного отопления, с указанием выбора шага укладки контуров водяного теплого пола, количества контуров, размещения распределительных коллекторов и автоматики, с таблицей балансировки и настройки контуров и системы в целом.

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

*

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

*

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

*

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

*

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

Водяные системы лучистого теплого пола (плюсы/минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в прошлом веке, а паровое отопление доказало свою высокую эффективность, хотя технология время не обошлось без рисков.

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от лучших специалистов по обслуживанию на дому в вашем регионе.

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за совершенные покупки.

Сегодня мы находим возвращение к использованию лучистого подогрева пола, чтобы согреть пальцы ног в холодный зимний день.

Содержание

Что такое водяной теплый пол?

Существует три основных типа систем теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался, прежде всего, в турецких банях и состоял из фальшпола, чтобы пропускать горячий воздух под ним, сохраняя пол приятным и теплым.

Хотя истинное происхождение лучистого обогрева пола неизвестно, примитивная технология доказывает, что это было возможно даже с помощью методов каменного века. Хотя эту форму отопления все еще можно найти в некоторых исторических зданиях, она редко (если вообще используется) используется в современном строительстве.

Второе решение является более современным и использует ряд электрических кабелей, проложенных между полом и черновым полом. Электрический теплый пол хорошо работает в небольшом пространстве, но (как вы можете себе представить) становится чрезмерно дорогим при использовании во всем доме, если только вы не производите большую часть своей энергии вне сети.

В последнем методе водяного теплого пола используются те же основные принципы традиционного радиаторного отопления. Это обеспечивает экономичное решение для обогрева, которое дает более стабильный результат, чем современные системы HVAC с принудительной подачей воздуха, хотя и не идеальное.

Связано с этим: Косвенные водонагреватели: как они работают и почему они вам нужны

Как работает водяной теплый пол?

Водяное отопление пола использует преимущества гибкости труб PEX. Неразрезанные отрезки змеятся через комнату, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметизирован, в трубах не должно быть стыков. Каждая петля трубки устанавливается примерно на девять дюймов друг от друга, а затем удерживается на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсовым бетоном или сухим утрамбованным раствором, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучаться независимо от того, работает система или нет. В большинстве случаев пол отделывают керамической напольной плиткой, так как она также хорошо держит тепло.

Направляясь из помещения в саму систему, коллектор помогает поддерживать равномерное распределение воды между трубами PEX (см. также «Должна ли быть изолирована труба PEX?») и обеспечивает вентиляцию системы. На другом конце системы находится специальный котел или водонагреватель с циркуляционным насосом, всасывающим воду в систему и возвращающим ее на дно котла для повторного нагрева.

Так как вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах лучистого обогрева пола есть немало достоинств. Поскольку тепло исходит от самого пола, нет вентиляционных отверстий для размещения мебели, и сама мебель может улавливать немного тепла.

В отличие от систем с принудительной вентиляцией, они не распространяют аллергены по помещению и равномерно обогревают помещение, устраняя холодные участки.

Лучше всего то, что эти бесшумные системы, как правило, на 10-30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидравлической системы

Эти системы не лишены недостатков. Самая большая проблема заключается в том, что вы более ограничены в напольных покрытиях. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы и может увеличиться влажность ваших комнат у пола.

Однако самые большие головные боли возникают во время установки. Вам понадобится подрядчик, который обучен установке системы из-за ее особых требований.

Они также могут быть очень сложными, если вы устанавливаете их на существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогим, хотя любой необходимый ремонт подводных частей очень редок.

Гидравлические и электрические

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и насоса единственными реальными гонорарами.

Сравните это с электрической системой, которая должна качать электричество по всей системе.

Гидравлическая система против принудительной подачи воздуха

Системы принудительной подачи воздуха требуют установки печи и воздуховода по всему дому. Даже с современными системами это может привести к появлению холодных пятен, и воздуховоды нуждаются в регулярной очистке, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку гидравлическая система имеет встроенные детали и использует меньший нагревательный элемент, большинство этих проблем устраняется.

См. также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и эксплуатация водяной системы лучистого теплого пола (см. также «Что лучше для вашего дома: лучистое тепло или принудительная подача воздуха?») — это совершенно другой опыт, чем добавление систем принудительной вентиляции. Таким образом, планирование ваших расходов не так предсказуемо.

Мы разобрали многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к увеличению или уменьшению платы, особенно за установку.

Стоимость установки

Добавление одной из этих систем лучше всего делать во время капитального ремонта или нового строительства, чтобы избежать разрыва существующего пола. Стоимость демонтажа существующего пола будет сильно различаться в зависимости от материала и размера помещения.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, будут дешевле в установке, чем меньшие, поскольку ограничения по площади могут усложнить задачу.

Таким образом, небольшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут. Таким образом, точная стоимость квадратного метра будет зависеть от типа системы и размера проекта.

Еще одним фактором, влияющим на стоимость установки, являются температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, увеличивающие общую стоимость.

В целом, вы можете ожидать, что заплатите от 6000 до 14000 долларов за установку водяной системы водяного обогрева пола . Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Эксплуатационные расходы

Благодаря изобретению программируемого термостата работа водяной системы может быть намного дешевле, чем эксплуатация традиционной системы HVAC. Вы можете настроить систему на работу в непиковые часы, чтобы уменьшить счет за электроэнергию, и пол будет продолжать излучать тепло еще долго после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов ниже, чем при принудительном воздушном нагреве (см. также «Как определить, является ли принудительное воздушное отопление газовым или электрическим»), поскольку горячий воздух поднимается вверх, а последний обычно выталкивает горячий воздух на верхней части комнаты, снижая ее эффективность.

Поскольку вода более эффективно сохраняет тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркулирующей воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как системы солнечного отопления продолжают совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании энергии сети в этих системах.

Важные соображения

Лучистое отопление пола, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы хотите установить систему во время строительства или ремонта, но также может быть важно решить, хотите ли вы установить весь дом или только одну или две комнаты. Большие комнаты, где ваша семья проводит большую часть своего времени, являются самыми идеальными.

Наиболее распространенными зонами, требующими страхового покрытия, являются ванные комнаты, спальни без ковров и гостиные, коридоры или кухни (в многолюдном доме). Некоторые говорят, что санузлы нужно делать только при установке фулл-хаус системы, но нет ничего лучше, чем после пробуждения морозным зимним утром ступить на теплый кафельный пол.

Вам также нужно хорошо подумать, если вы планируете добавить систему охлаждения. Радиационное охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичные установки, чтобы учесть этот факт.

Помните, что систему лучистого обогрева пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это гораздо сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучшее напольное покрытие для лучистого тепла

Тип используемого вами напольного покрытия будет иметь большое влияние на эффективность вашей новой системы напольного отопления. К счастью, у вас есть несколько вариантов.

Фарфоровая или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой скоростью теплопроводности и способностью продолжать излучать аккумулированное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Прямо рядом с плиткой находится натуральный камень. Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом, находящимся под ней.

Ламинат

Ламинированные полы также прекрасно подходят для полов, хотя вам следует обратить внимание на любые ограничения производителя по нагреву, поскольку попадание воды снизу может легко испортить ламинат. Поскольку у большинства производителей есть ограничение до 85 градусов по Фаренгейту, достичь этих ограничений довольно сложно.

Древесина

Деревянные полы менее эффективны, но их все же можно использовать. Лучше всего использовать инженерный деревянный пол, так как фанера под ним менее подвержена деформации. Твердая твердая древесина должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол прогревается дольше и удерживает тепло хуже, чем другие материалы.

Наихудшее напольное покрытие для лучистого отопления

И наоборот, у нас есть несколько типов напольных покрытий, которые могут свести на нет эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое предназначено для поглощения тепла, но имеет ужасную проводимость.

Бетон

Точно так же бетон фактически разрушает сам себя при использовании в качестве основного напольного покрытия. Излучающие системы основаны на многослойных полах, которые помогают распределять и сохранять тепло. Без более высокого слоя из другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются повсеместно, являются еще одним ужасным выбором, так как из-за жары они выделяют неприятный запах.

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от лучших специалистов по обслуживанию на дому в вашем регионе.

#1 Справочник покупателя Теплые полы и водяные системы

Представьте, что в холодный день вы выходите из теплой постели или душа на теплый пол. Вот что произойдет, если в вашем доме установлен теплый пол.

Системы лучистого обогрева пола нагревают предметы и людей в помещении непосредственно за счет инфракрасного излучения. Такой способ обогрева намного эффективнее и комфортнее, чем системы, нагревающие воздух; Благодаря теплу, идущему снизу вверх, температура в помещении будет намного более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основных системы лучистого обогрева пола: электрический , водяной и воздушный теплый пол.

Из этих трех наиболее часто используются электрические и водяные системы.

Водяной теплый пол обычно используется для обогрева больших площадей и целых домов и обычно встраивается на этапе строительства. №

Электрический теплый пол — отличный выбор для небольших проектов, таких как обогрев пола на кухне или холодной ванной. Он прост в установке и экономичен.

Теперь давайте углубимся в историю лучистого отопления, как оно работает и какие системы лучистого обогрева пола используются в коммерческих и жилых помещениях.

История лучистого теплого пола

Многие люди считают, что поверхностное теплое отопление является довольно новой концепцией, но на самом деле это один из старейших способов отопления дома. Системы лучистого обогрева полов появились еще за 5000 лет до нашей эры в Китае и Корее.

Изображение предоставлено Wikipedia.org

Около третьего века до н.э. римляне начали совершенствовать эту систему, создавая слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, позволяющих нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и не возрождалась в Европе примерно до 17 века, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к некоторым первым исследованиям того, как работает лучистый теплообмен.

Лучистое отопление впервые появилось в США во время Гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток. В 1907 году было обнаружено, что небольшие трубы с горячей водой можно замуровывать в бетон или штукатурку, и этот процесс начали применять.

Только когда Фрэнк Ллойд Райт начал видеть преимущества системы, она стала более широко использоваться.

Концепция лучистого теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов. Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Image Credit: Watts.com

Теплые полы имеют множество преимуществ для домовладельцев. Поскольку вы не нагреваете воздух, температура в комнате будет более постоянной от пола до потолка, поскольку тепло не оставляет холодных участков на земле.

Вы будете чувствовать себя более комфортно в комнате с теплым полом, который во многих случаях потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже. Он работает под различными типами напольных покрытий, поэтому не будет умалять красоту вашего дома.

А поскольку воздух не продувается через воздуховоды, в вашем доме циркулирует меньше аллергенов. Он также прост в эксплуатации, абсолютно бесшумен и довольно прост в установке.

Основные компоненты систем лучистого обогрева полов

Изображение предоставлено: ThisOldHouse

В зависимости от типа выбранной вами системы существует всего несколько ключевых компонентов, необходимых для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, это водонагреватель или бойлер, трубы в полу, которые обычно изготавливаются из труб PEX, и водопроводный коллектор со всеми необходимыми клапанами и фитингами, по которому горячая вода поступает от котла. на пол.

Для электрических систем вам понадобится напольный коврик с подогревом, который подключен к электрической панели вашего дома, а во всех системах вам понадобится термостат для управления системой и нагревом.

Типы установки лучистого теплого пола

Существует два основных способа установки лучистого теплого пола – влажная и сухая установка.

Обе системы могут использовать как гидравлическую, так и электрическую энергию для обогрева пола, названия установок происходят от того, как проложены трубы или электрические провода.

Схема установки в мокрой системе
Изображение предоставлено: PennState College of Earth and Mineral Sciences

В мокрой системе трубы или провода встроены в бетон или другой материал, который может легко передавать тепло.

Система называется мокрой, потому что провода или трубки помещаются во влажный материал; как только материал затвердеет, пол будет сухим, даже если вы используете метод водяного отопления.

Схема установки в сухом состоянии
Изображение предоставлено: PennState College of Earth and Mineral Sciences

В сухой системе трубы или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода дадут вам эффективное и постоянное тепло, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете отопление, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплом полу

Изображение предоставлено: ConcreteNetwork.com

Несмотря на то, что лучистое отопление существует уже тысячи лет, многие люди до сих пор считают его новой технологией, что, в свою очередь, привело к возникновению нескольких мифов и заблуждений, связанных с ним.

Во-первых, сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что обогревает только пол, а не дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного обогрева; большинство систем лучистого отопления равномерно обогревают весь дом.

Третий миф связан с тем, что тепло поднимается вверх; многие люди думают, что это означает, что система не будет работать.

Но на самом деле поднимается горячий воздух, поэтому в системе с принудительным нагнетанием горячего воздуха температура в помещении будет меняться по мере того, как воздух нагревается, поднимается, охлаждается и снова опускается. Помещения с теплым полом всегда остаются теплыми.

Многие также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого прогрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и нужно.

Лучистое отопление пола в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого тепла. Их также можно размещать на стенах и потолках.

Лучистое отопление пола, вероятно, является наиболее эффективным методом, так как в жилом помещении происходит равномерное распределение тепла.

Изображение предоставлено: BTL Property

Излучающие панели могут быть установлены на стенах для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что ими трудно покрыть большие пространства.

Лучистые потолки, однако, часто могут быть даже более эффективными, чем лучистые полы, и, поскольку поднимается только горячий воздух, а не само тепло, лучистые потолки могут создать очень комфортную комнату, не нарушая существующий пол.

Типы систем лучистого теплого пола

Существует три различных типа систем лучистого теплого пола, которые необходимо учитывать. У каждого есть свои особенности, которые могут сделать его лучше или хуже подходящим для вашего дома.

1. Система лучистого теплого пола с воздушным обогревом

Системы воздушного отопления — древнейший тип лучистого тепла, который впервые использовался в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому менее распространены. Вместо того, чтобы закачивать воздух прямо под пол, нагретый воздух циркулирует по ряду труб, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать по трубкам, поэтому это может быть более быстрая система.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы направлять воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться непростой задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, в целом они занимают меньше места; вам не нужна большая печь или котел.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее необходимо установить с помощью мокрой установки. Нагреватели размещены в коробках внутри бетона и могут быть размещены в любом месте для легкого доступа. Это может облегчить техническое обслуживание и ремонт в случае необходимости.

Воздушные полы с подогревом можно использовать во всех типах зданий и на всех полах, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон. №

Они могут быть установлены либо в несущей плите на уровне земли, либо в системе подвесного пола.

При укладке плит земля выравнивается, а затем покрывается слоем полистирола. Затем он используется для удержания коробов печи, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем установка заливается бетоном обычным способом создания плиты. Отверждение начинается через 3 дня, и весь процесс занимает примерно 3 недели.

Возможна модернизация, но все же требуется использование монолитного бетона, мокрая установка. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным обогревом

Изображение предоставлено Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично водяным системам. Это не включает стоимость пола, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать систему с частичными солнечными панелями, чтобы компенсировать эксплуатационные расходы, так как они могут быть выше с этим типом системы; в стоимость установки не входит установка солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и сочетаете ли вы ее с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10 % на счетах за электроэнергию.

Общие проблемы с системой обогрева пола с воздушным обогревом

Наиболее распространенная проблема с этим типом системы – воздуховоды. Большинство воздуховодов со временем подвергается коррозии внутри бетона, что приводит к проблемам в будущем.

В настоящее время только одна компания производит воздуховоды из коррозионностойких материалов, которые можно без проблем использовать в системах такого типа. Бетон должен быть полностью вылечен, прежде чем система может быть активирована, чтобы гарантировать успех.

Эта система не может быть установлена ​​всухую, что может быть проблематично при установке на втором этаже и при установке без перекрытия.

Воздух не может удерживать столько тепла, сколько вода, поэтому в целом они не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным обогревом для коммерческих и промышленных помещений

Изображение предоставлено: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа систем в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы лучистого пола с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов, офисных зданий, школ и промышленных зданий всех видов.

2.

Электронная система обогрева пола

Изображение предоставлено: TheSpruce. com

В электронной системе лучистого обогрева пола провода или кабели, а иногда и маты в небольших помещениях устанавливаются либо влажным, либо сухим способом под полом. Провода напрямую подключены к электричеству дома, а пол управляется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

Для небольших помещений маты с проволокой можно уложить тонким слоем раствора, при этом маты должны быть обрезаны по площади. В больших помещениях сами провода обычно петляют на расстоянии около 3 дюймов друг от друга по всему пространству, также замуровывая их в тонкий слой раствора.

В системе используется теплопроводный пластик, который помогает передавать тепло от кабелей на этаж выше.

Электрические системы обогрева пола часто немного быстрее в использовании, так как кабели начинают генерировать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать их через систему.

Их можно без проблем прокладывать под любым типом пола, а кабели тонкие, поэтому они не поднимают пол так, как это сделали бы более толстые системы.

Электрические системы лучистого отопления дороже, однако, как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, их часто можно использовать в качестве дополнительного источника тепла.

Затраты на электрические системы лучистого отопления

Существует несколько типов электрических систем обогрева пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, какой из них вы выберете. Тем не менее, вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы по-прежнему сэкономите от 10% до 20% от средней стоимости электроэнергии для печей с принудительной подачей горячего воздуха просто потому, что система очень эффективно обогревает помещение; в процессе не теряется тепло или энергия.

Лучшие системы электрического обогрева пола

Хотя различные системы в основном работают одинаково, они могут быть нескольких разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасное отопление. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

Основываясь на наших исследованиях и опыте, мы составили наши основные рекомендации для систем электрического обогрева пола: LuxHeat 120v Electric Radiant Floor System Полный комплект

Лучшее решение для небольших помещений:  Система обогрева пола Heatwave с термостатом GFCI

Применение электрических систем обогрева пола в коммерческих и промышленных целях

Электрический теплый пол часто используется в коммерческих и промышленных целях. Различные типы матов или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и малые площади.

Универсальность установки, допускающая как мокрую, так и сухую установку, а также модернизацию всех видов, означает, что ее можно установить очень быстро и практически сразу ввести в эксплуатацию, что делает ее хорошим выбором для больших зданий, которые могут иметь индивидуальные офисы для отопления и контроля.

3.

Водяная система обогрева пола

Изображение предоставлено: PlumberMag.com

Водяной теплый пол использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб PEX, которые встроены под ваш пол при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает этаж выше. Система полностью закрыта, что позволяет воде течь по контуру или в открытой системе.

Этот тип системы может быть установлен под любым типом пола и очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительной подачей тепла, что позволяет сэкономить до 30 % на счетах за электроэнергию. Доступны различные типы установок, поэтому ее можно модернизировать или установить новую установку.

Типы водяных систем напольного отопления

Изображение предоставлено: HydronicHeatingDaikobi

По сути, существует два разных метода использования водяной системы лучистого теплого пола — процесс с открытым и замкнутым контуром. В процессе с открытым контуром вода извлекается из такого источника, как скважина, нагревается и один раз прокачивается через систему, прежде чем сбрасываться.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше вероятность того, что что-то будет загрязнено или попадет в систему, например, бактерии.

Ключевые компоненты водяной системы лучистого напольного отопления

Гидравлическая система довольно проста и состоит из источника тепла, трубопровода, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные нагреватели, солнечные водонагреватели или безрезервуарные системы. Трубка почти всегда PEX, гибкая трубка, которая не трескается, не подвергается коррозии и не ломается со временем.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система может замерзнуть при низких температурах, когда она не используется.

Теплообменник необходим в системах с замкнутым контуром, а насос необходим для поддержания циркуляции воды по трубам. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях водяной системы водяного отопления пола.

Надлежащее использование системы лучистого водяного отопления

Эту систему можно использовать в качестве единственного источника отопления в вашем доме. Требуется регулярное техническое обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат так же высоко, как с другими источниками тепла.

Процесс установки системы водяного лучистого отопления

Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может выполняться как влажным, так и сухим способом. Котел подключен к водопроводному коллектору, ряду труб и клапанов, которые направляют воду на пол. Коллектор соединен с серией труб, которые можно проложить по полу в виде петли на расстоянии примерно 3 дюйма друг от друга. При мокрой установке ее можно забетонировать, а при сухой установке ее можно проложить в межэтажном пространстве.

Его можно укладывать под любой тип напольного покрытия, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера укладки, а также от того, является ли это влажной или сухой укладкой. ; при мокрой укладке потребуется примерно 3 недели для отверждения, в то время как при сухой укладке верхний настил можно уложить сразу, и он может быть введен в эксплуатацию в течение нескольких дней.

Стоимость водяного теплого пола

Стоимость установки водяной системы является одной из самых низких из трех типов. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут достигать 14 долларов за фут для мокрой установки. Это не включает стоимость готового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% ваших счетов за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Распространенные проблемы и способы их устранения в системах напольного отопления Hydronic

Изображение предоставлено: Griffith Energy Services

В большинстве гидравлических систем возникает несколько проблем, и наиболее распространенные из них связаны с клапанами и циркуляционными насосами. Иногда их нужно ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды. Выпуск воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Как и другие виды лучистого отопления полов, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию с меньшими затратами, поэтому они имеют смысл для крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать работу более удобной для сотрудников, а также для клиентов в розничной торговле, без горячих или холодных точек, с которыми приходится иметь дело.

Теплый пол своими руками

Хотя большинство самодельных систем, использующих лучистое отопление, являются электрическими, можно установить несколько небольших секций водяного отопления, если вы умеете работать с сантехникой.

Некоторые компании пришлют вам комплект, который содержит различные компоненты и схему, которую вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухой установки; мокрые установки и системы всего дома следует оставить профессионалам.

Компании, занимающиеся укладкой полов с подогревом, которые предлагают продукты и услуги по установке

Вот некоторые из компаний, которые обеспечивают укладку полов с подогревом и первоклассную продукцию.

• Radiantec – они производят и продают материалы для водяного отопления для вашего пола. Они в бизнесе с 1979 и базируется в Линдонвилле, штат Вермонт.
• NuHeat — они поставляют электрические системы лучистого отопления через нескольких дилеров в США.
