Для чего нужен, как устроен и как работает теплый пол

В современных домах в качестве напольных покрытий широко применяются кафельная плитка, камень, керамогранит. Эти материалы удобно мыть, они долговечны и отлично выглядят. В то же время овни холодны, что конечно ощущается в нашем суровом климате, по ним не комфортно ходить босиком, да и опасно, когда на подобном холодном полу играют дети.

Теплый пол нужен не только для комфортного подогрева холодных от природы напольных покрытий — в некоторых случаях он используется и для отопления помещения. Более того, у применения электрических греющих кабелей есть еще множество преимуществ.

Ведь теплый пол:

  1. создает ровное и мягкое тепло в помещении

  2. не нарушает естественную влажность и не сушит воздух

  3. не занимает места, поэтому вписывается в любой интерьер и позволяет избавиться от лишних радиаторов и батарей

  4. экономичней и комфортней конвективных радиаторных систем отопления

Относительно водяных систем подогрева полов электрические теплые полы имеют следующие преимущества:

  1. кабели можно устанавливать прямо под плитку, т. е. непосредственно в плиточный клей, практически не поднимая пол, поэтому если вы ищете тонкий теплый пол под плитку, это решение вам отлично подойдет

  2. более быстрый, легкий и недорогой монтаж

  3. кабели не протекают и не засоряются

  4. не требуется установка дополнительных насосов и фильтров

  5. нет зависимости от наличия горячей воды, ее температуры, давления; надежный термостат автоматически поддерживает выставленную температуру

  6. не требует обслуживания, срок службы десятки лет

Как устроен теплый пол

греющий кабель и терморегулятор

В основе работы электрического теплого пола — использовании принципов выделения тепла проводником тока (нагревательного кабеля) и излучения тепла нагретой поверхностью пола.

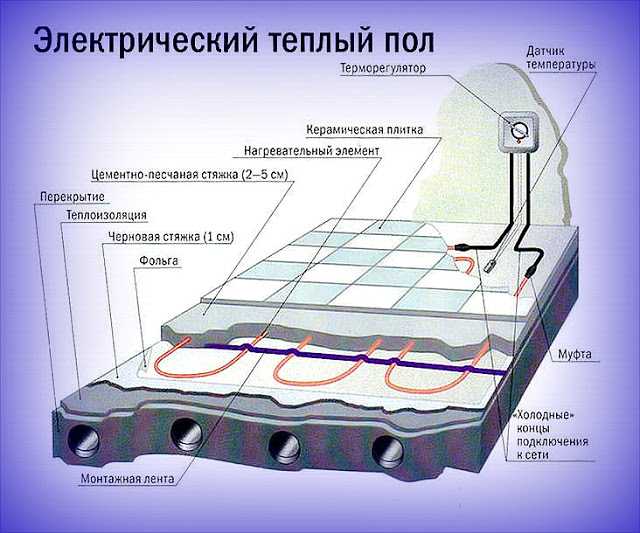

В конструкцию пола монтируется специальный двужильный нагревательный кабель (например Easy Cable, работой которого управляет терморегулятор. В результате пол превращается в теплую поверхность, по которой можно не только с удовольствием ходить босиком, но и полностью отапливать с ее помощью все помещение.

На бетонные плиты пола (или старое покрытие) при необходимости укладывается теплоизоляция. Сверху на крепежную сетку или посредством специальной монтажной ленты устанавливается нагревательный кабель и, как правило, датчик температуры пола (если не используется терморегулятор со встроенным датчиком температуры). Термостат с датчиком температуры воздуха рекомендуется ставить в случаях, когда теплый пол делается больше для отопления помещения, чем просто для поддержания комфортной температуры пола.

Далее греющий кабель заливается бетоном (стяжка толщиной 2 — 8 см.), на который затем можно укладывать различные напольные покрытия. Чем больше стяжка, тем выше инертность системы, она дольше нагревается и дольше остывает, что можно использовать если есть экономичный ночной тариф за электроэнергию.

Мощность, закладываемая для подогрева пола, зависит от многих параметров: от типа помещения, теплопотерь. Как правило она находится в диапазоне от 80 до 150 Ватт/м.кв.

Если нет возможности сколько-нибудь значительно поднять пол, то существует специальный маломощный тонкий двужильный кабель Warm Tiles, который можно монтировать непосредственно в плиточный клей.

Такой же кабель, с фиксированным шагом укрепленный на сетке шириной 0,5 м, называют греющим матом. Его монтаж проще и быстрее, чем монтаж греющего кабеля. При этом нужно учитывать, что маты не смогут огибать некоторые сложные поверхности подобно греющим кабелем, закрепить которые можно любым образом, необходимым для конкретного помещения со сложной конфигурацией укладки. Удельная мощность мата составляет около 130 Вт/м.кв.

Отопление

Греющие кабели можно использовать и в качестве основной системы отопления помещения. Системы комфортного подогрева полов и отопления с помощью греющих кабелей выполняются по одинаковой схеме и отличаются лишь закладываемой удельной мощностью (Вт/м). Если при расчете комфортного подогрева важен только размер подогреваемой площади, то, рассчитывая систему отопления, необходимо учитывать всю площадь помещения и его теплопотери. Датчик температуры в этом случае обычно встроен в термостат или монтируется на стену и измеряет температуру воздуха.

Экономична ли такая система

Терморегулятор дает возможность поддерживать в помещении необходимую вам температуру. Таким образом, система учитывает все источники тепла: центральное отопление, конвекторы и даже на весеннее солнце и присутствие большого количества людей в комнате она прореагирует, уменьшив подаваемую мощность и экономя деньги. Если вы посещаете свой загородный коттедж или дачу по выходным, то программируемый термостат будет 5 дней поддерживать минимальную температуру, а к вашему приезду доберет необходимое тепло. Терморегулятор может включать свой нагрев ночью, когда тариф на электричество меньше, а днем пол будет отдавать накопленное за ночь тепло.

При отоплении дома с помощью электрического кабеля можно за год существенно сэкономить по сравнению с обогревом посредством котлов (для которых необходимо специальное помещение), работающих на жидком топливе, угле и даже на газе. Безопасно и никаких запахов, протечек и прочих неудобств!

Если вас привлекают уют и комфорт (а мы уверены, что это так, раз вы прочитали эту статью!), предлагаем вам купить теплые полы в нашем интернет-магазине.

Материалы сайта heattrade.ru

Теплый электрический пол: принцип работы, особенности, обогрев

Краткое содержание

  • 1 Принцип работы системы
  • 2 Виды систем
  • 3 Резистивный тип
  • 4 Кабельный теплый пол
    • 4.1 Особенности одножильных кабелей
    • 4.2 Особенности двужильных кабелей
    • 4.3 Особенности саморегулирующегося кабеля
  • 5 Резистивные маты
  • 6 Инфракрасный теплый пол
  • 7 Принцип действия пленочных обогревателей
  • 8 Принцип действия стержневых инфракрасных матов
  • 9 Преимущества и недостатки электрических систем
  • 10 Видео: Ошибки при монтаже теплого пола

Проснувшись морозным зимним утром, и спустив босые ноги на пол, тут же возникает желание вновь спрятаться под одеялом и впасть в спячку, как минимум, до весны. По этой причине многие люди обустраивают теплый пол, обеспечивающий комфорт в любое время года. Причем наибольшей популярностью пользуется электрический теплый пол, отличающийся легкостью монтажа и безопасностью в использовании. Как работает подобная система, в чем заключаются ее преимущества, и чем она отличается от других систем обогрева?

Классификация тёплых электрических полов

Принцип работы системы

Поверхность теплого пола – это своеобразная панель, которая равномерно излучает тепло по периметру помещения. А сам электрический теплый пол, по сути, является проводами, размещаемыми в стяжке, либо под керамической плиткой. Электричество, подаваемое к проводам, преобразуется в тепловую энергию. Подобным образом работают и другие электрические приборы, в том числе электрочайники.

Отличительной особенностью данной системы является наличие терморегулятора, который при сильном нагреве автоматически отключает систему от питания.

Виды систем

Различаются они по способу обогрева, который может быть:

  • резистивным;

Нагревательная пленка для резистивного теплого пола

  • инфракрасным.

Схема подключения инфокрасного теплого пола

Каждый из этих видов заслуживает отдельного внимания.

Резистивный тип

Электрический обогрев пола в системах резистивного типа осуществляется за счет тока, проходящего по металлически проводам. А изготавливаются они в виде нагревательных кабелей, либо матов.

Типы электрических теплых полов под плитку

Кабельный теплый пол

Компании, производящие системы «теплый пол», заботятся о комфорте потребителей своей продукции, а потому выпускают кабели в широком ассортименте. Они могут быть:

  • одножильными;
  • двужильными;
  • саморегулирующимися.

Виды кабельного тёплого пола
[ads-mob-1][ads-pc-1]

Особенности одножильных кабелей

Это самые простые устройства, применяемые для обогрева помещений. Они отличаются демократичной стоимостью и работают по принципу, применяемому в большинстве бытовых приборов. То есть одножильный кабель – это обычная спираль, заключенная в изоляцию.

Сххема укладки одножильного кабеля для обогрева пола

Такой кабель состоит из одной металлической жилы, выполняющей одновременно две задачи: она является и проводником, и нагревательным элементом. А чтобы сократить до минимума электромагнитное излучение, конструкция теплого пола снабжена экраном.

И хотя такая система полностью справляется с поставленной задачей, направленной на обогрев помещения, она отличается неудобством монтажа. Чтобы подключить такой теплый пол к термостату, нужно чтобы оба его конца сошлись в одной точке.

Особенности двужильных кабелей

От предыдущего варианта двужильный кабель отличается наличием двух проводников, один из которых выполняет функцию обогрева, а другой предназначен для замыкания цепи. Такая система является более гибкой и позволяет производить укладку теплого пола, не заботясь о необходимости тянуть к термостату второй конец.

Схема двужильного кабеля для электрического теплого пола

Электрический теплый пол, вне зависимости от типа кабеля, укладывается в бетонную стяжку, толщина которой составляет от 3 см до 5 см. В данном случае бетонная стяжка выполняет сразу две функции. С одной стороны она выравнивает пол под чистовое покрытие. С другой стороны бетон является мощным проводником тепла, а потому подогрев осуществляется гораздо эффективнее за счет его равномерного распределения по всей площади помещения.

Особенности саморегулирующегося кабеля

Такой кабель не только удобен в эксплуатации, но и позволяет существенно экономить на энергопотреблении. К сожалению, высокая стоимость таких систем не позволяет им пользоваться популярностью у потребителей.

Разновидности саморегулирующихся кабелей для теплого электрического пола

Подобное устройство является обычным двужильным кабелем, выполняющим роль проводника электрического тока. По всей длине кабеля расположена матрица, которая и отвечает за нагрев. При этом нагрев кабеля происходит в любой точке, а ее интенсивность изменяется в зависимости от температуры воздуха в помещении.

Это означает, что установив максимальный показатель температуры на терморегуляторе, пользователь может быть уверен, что в любом месте помещения температура воздуха будет одинаковой. Это связано с особенностью системы, которая способна самостоятельно увеличивать интенсивность нагрева на холодных участках, и прекращать нагрев при достижении оптимальной температуры.

Резистивные маты

Укладывая кабель, каждый монтажник испытывают массу проблем, связанных с  его размоткой и соблюдением определенного расстояния между витками. Производители данных систем решили их путем выпуска готовых матов из стекловолокна, на которых уже выложен двужильный кабель с соблюдением определенного шага. Его остается лишь расстелить на основании пола. А учитывая, что оборотная сторона некоторых моделей теплого пола самоклеющаяся, их не требуется даже закреплять.

Нагревательный мат Thermomat TVK-180

Каждый мат имеет определенные размеры. В большинстве случаев их ширина равна порядка 50 см, а длина варьируется в пределах 20-24 метров. Их можно разрезать, не повреждая при этом сам кабель. Поэтому одним матом можно застелить стандартную жилую комнату.

Удобство использования таких систем заключается в отсутствии необходимости рассчитывать шаг и выставлять мощность нагрева, так как обо всем этом уже позаботился производитель. Удельная мощность большинства моделей составляет 100-150 Вт/м².

Схема укладки резистивного нагревательного мата

Чаще всего такой электрический теплый пол работает как дополнительный обогрев, что объясняется невысокой мощностью матов. Зато такая система не требует толстой стяжки. Такие маты можно укладывать непосредственно под керамическую плитку. В этом случае электрический теплый пол не требует заливки бетонной стяжкой. Достаточно лишь увеличить количество плиточного клея.

Несмотря на более высокую стоимость матов, по сравнению с теплым полом кабельного типа, она в полной мере компенсируется простотой монтажа и комфортом, который обеспечивает подогрев пола.

Инфракрасный теплый пол

Инфракрасный электрический теплый пол осуществляет обогрев совершенно иным образом. Он по-другому передает тепловую энергию, преобразовывая ее в инфракрасное излучение, подобное солнечному теплу. Электрический теплый пол с инфракрасным принципом действия прямолинейно излучает тепло, нагревая все предметы, расположенные на поверхности. По мнению специалистов, такой подогрев является наиболее комфортным для человека.

Схема подключения инфракрасного теплого пола

Инфракрасная система может выпускаться в двух видах:

  • пленочные обогреватели;
  • стержневые маты.

Принцип действия пленочных обогревателей

Конструкция этих обогревателей состоит из пары размещенных параллельно друг другу токопроводящих шин, между которыми расположены карбоновые полосы, излучающие тепловую энергию.

Принцип обогрева плёночного тёплого пола

Несмотря на малую толщину, данная система инфракрасного принципа действия способна эффективно обогревать помещение. Продаются пленочные обогреватели в рулонах, ширина которых варьируется от 50 см до 1 метра, а длина – до 50 метров.

Для удобства укладки через каждый 25 см на пленке нанесена разметка, по которой ее можно разрезать.

Такая система укладывается непосредственно под финишное покрытие и не требует заливки бетонной стяжкой. Чаще всего электрический пленочный теплый пол используют как обогрев полов из ламината, паркета и линолеума.

Принцип действия стержневых инфракрасных матов

Обогрев пола в этом случае осуществляется с помощью излучателей-стержней, размещенных между двух проводников, расположенных параллельно друг другу.

Продается такая система в рулонах шириной 83 см. Длина матов может достигать 20 метров. А стержни в них расположены с шагом 9 или 10 см. Удобство укладки таких матов достигается за счет возможности разрезать один из проводников по центру между стержнями. Удельная мощность таких матов составляет 130 Вт/м² и 160 Вт/м².

Устройство стержневого инфракрасного теплого пола

Еще одна отличительная особенность данной системы заключается в саморегулировании температуры нагрева. Когда поверхность пола нагревается до требуемой температуры, стержни перестают излучать тепло.

Основным требованием при эксплуатации матов является их помещение в бетонную стяжку толщиной 3 см. В противном случае они теряют способность осуществлять подогрев с самостоятельным регулированием температуры. А в качестве финишного покрытия пола могут использоваться любые материалы.

Преимущества и недостатки электрических систем

От водяного варианта обогрев электричеством отличается важнейшим преимуществом, связанным с возможностью его оборудования в городской квартире. Для подключения водяной системы требуются согласование действий с управляющей компанией, а также разрешение на врезку к центральной системе отопления. Система, осуществляющая обогрев от электричества, нуждается лишь в прокладке теплоизоляции и нагревательного кабеля.

Как правильно расположить электрический пол в комнате

Каждая система, осуществляющая подогрев от электрической сети, может снабжаться программируемым терморегулятором, приобретаемым отдельно. Это устройство позволит более рационально использовать теплый пол, снижая потребление электроэнергии до минимальных значений.

Недостатком такой системы является невозможность осуществлять обогрев больших площадей. Учитывая суровый климат, которым отличается большинство российских регионов, использовать электрический теплый пол можно лишь как дополнительный источник тепла, осуществляющий подогрев и позволяющий не ощущать дискомфорта в холодное время года.
[ads-pc-2][ads-mob-2]

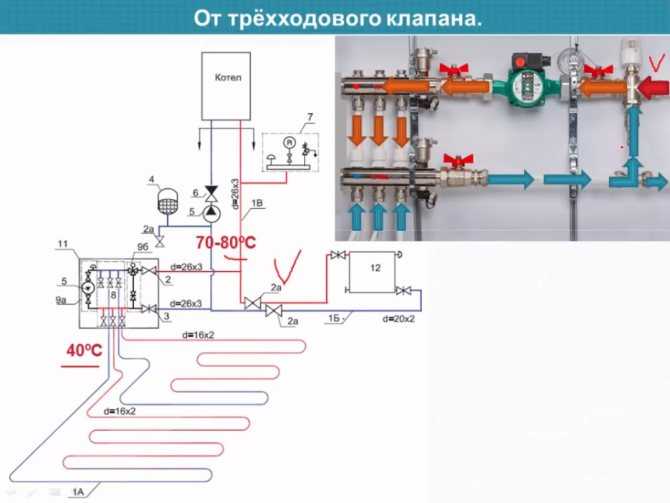

Видео: Ошибки при монтаже теплого пола
