Теплоноситель для системы отопления для открытой системы: Антифриз для открытой и закрытой систем отопления дома: свойства, как закачать насосом

Антифриз для открытой и закрытой систем отопления дома: свойства, как закачать насосом

Антифриз для системы отопления дома: свойства, виды, как закачать

4.5 (90%) голосов: 2

В домах за городом, где обогревательный контур включается не всегда, а только в определённые периоды, обычную воду заливать не рекомендуется. Она легко замерзает из-за чего может произойти разрыв труб и батарей, может впоследствии выйти из строя котёл. Поэтому в таких случаях в батареи заливают составы, не поддающиеся замерзанию.

• Вода или антифриз в системе отопления?
• Виды незамерзающей жидкости
• Как залить незамерзайку в открытую и закрытую системы отопления

Антифриз (незамерзайка) часто используется в автомобилях. Пользуется популярностью благодаря своим антизамерзающим свойствам. Замёрзнуть антифриз может только при очень низкой температуре. Определённые качественные марки производителей этой жидкости выдерживают температуру до минус 55 °С, а кристаллы в нём появляются только при минус 68 °С. Такие свойства делают незамерзайку для системы отопления загородного дома, дачи наиболее подходящей.

Антифриз для системы отопления

Вода или антифриз в системе отопления?

Часто задаваемый вопрос, что лучше: вода или антифриз в системе отопления. Две жидкости имеют свои характеристики, достоинства и недостатки. Стоит сказать, что антифриз применяется реже, чем вода. И это обусловлено тем, что жидкости различны по физико-химическим характеристикам. Как следствие, отопительная система с незамерзайкой должна быть смонтирована не так, как с водой.

Попробуем провести сравнительный анализ этих двух теплоносителей.

Безусловное, достоинство воды в доступности, невысокой цене и высокой удельной тепловой ёмкости. Недостаток заключается в замерзании её и увеличении при 0 °С и меньше. Вода расширяется, давит тем самым на элементы системы отопления и разрывает их. В то же время антифризы поддаются замерзанию при температуре намного ниже, но у них есть свои минусы:

1. Удельная тепловая ёмкость антифриза ниже в среднем на 13 %. То есть он нагревается медленно, поэтому требует установки котла большей мощности.
2. Антифриз более плотный, чем вода, в среднем на 15 %, и более вязкий, примерно на 40 %. Как следствие, приобретать придётся более мощный насос для циркуляции теплоносителя, трубы диаметра побольше.
3. С нагреванием антифриз становится больше на 35 %. Поэтому приобретать нужно будет расширительный бак в пару раз больше по объёму.
4. Незамерзающая жидкость не имеет поверхностного натяжения. Она более текуча. В даже небольших неточностях в герметичности стыков незамерзайка может начать протекать. Особенно в тех случаях, когда система уже остывает и диаметры трубопроводных элементов становятся меньше. Поэтому в отопительной системе необходимо минимальное количество стыков. Кроме того, они всегда должны быть на виду.

Теперь вам должно быть понятно, почему система отопления, выполненная под воду, не может подойти под антифриз. Если в планах применять незамерзайку для системы отопления, необходимые корректировки нужно проводить заранее.

Виды незамерзающей жидкости

Антифриз в системе отопления частного загородного дома может быть изготовлен на основе одной из двух видов жидкостей:

• этиленгликоля;
• пропиленгликоля.

Антифриз на основе этиленгликоля можно описать как токсичный, но в то же время дешёвый, в то время как антифриз пропиленгликоль не несёт вреда для здоровья человека, но отличается дороговизной.

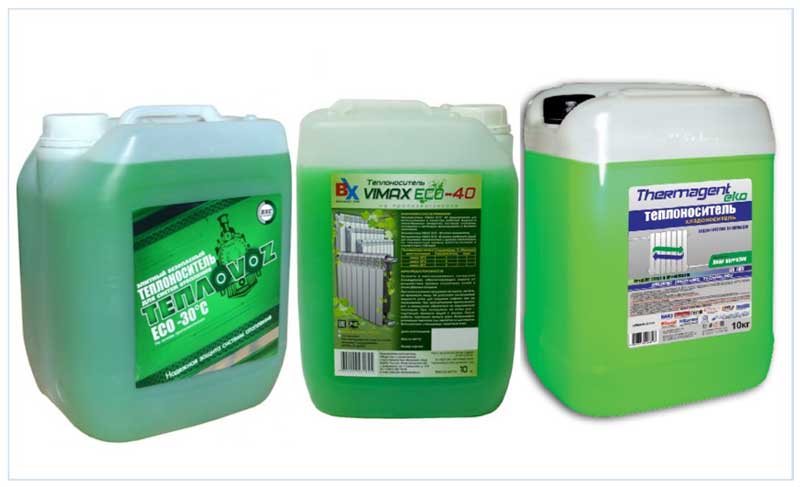

Антифриз для системы отопления

Продавцы делают упор на продажу второго вида теплоносителя, основываясь на его нетоксичности. Ходят даже такие слухи, будто небольшое количество вредной жидкости может попасть в питьевую воду через систему горячего водоснабжения и отравить проживающих, если в произойдёт протечка.

Не стоит беспокоиться, ведь правильно проведённый монтаж отопительной системы ни за что не пропустит антифриз в воду. В то время как протечки бывают настолько малы, что не могут быть столь опасны. К тому же антифриз на этиленгликоле производители окрашивают в красный цвет, а на основе пропиленгликоля – в зелёный, поэтому если вдруг и случится протечка, то её с лёгкостью можно будет заметить.

Если вы полностью уверены в качественной сборке отопительной системы и не имеете больших средств, чтобы тратиться на дорогую жидкость, то не бойтесь и заливайте этиленгликолевую незамерзайку, внимательно следя за процессом и не отходя от инструкции. Если же вы хотите лишний раз подстраховаться и не волноваться, то просто заплатите необходимую сумму и купите антифриз на основе пропиленгликоля.

Часто антифриз можно приобрести как концентрат. Его требуется разбавлять строго, как гласит инструкция. Не стоит делать «антизамерзайку» очень концентрированной, так как из-за этого в теплообменнике могут возникнуть отложения. Менять антифриз лучше каждые пять лет.

Подробная информация про теплоноситель пропиленгликоль здесь.

Как залить незамерзайку в открытую и закрытую системы отопления

Есть некоторые различия заливки незамерзайки в закрытую либо открытую систему отопления.

Для начала разберёмся, как заливать антифриз в систему отопления открытого типа. Это будет именно тот случай, когда стоит приобрести безвредный пропиленгликоль. Расширительный бак в такой системе открытый, и так как обычно он располагается на чердаке дома, то в жилое помещение может, пусть и не в значительных количествах, но попадать испарение. Да и вообще пользоваться незамерзайкой в системе открытого типа немного нелогично. Хорошо будет переделать систему в закрытую, откуда не будут выходить пары.

Заполняем систему отопления антифризом

Концентрат нужно разбавить и понемногу при помощи насоса заливать в расширительный бак либо подпиточный вентиль. Все воздушные краны Маевского на батареях должны быть открыты, а по мере заполнения закрываться. Степень заполнения должна быть до 1/3 расширительного бака.

Про устройство и принцип работа крана Маевского можете прочитать на этой странице.

Помните, что перед закачкой антифриза нужно проверить систему отопления на открытие всех запорно-регулирующих элементов.

Уже после включения котла и его прогрева, стоит ещё раз развоздушить батареи. В случае падения уровня нагретого теплоносителя в расширительном бачке, антифриз нужно долить где-то до его половины.

Теперь перейдём к вопросу, как заполнить систему отопления закрытого типа антифризом. Скорее всего, что удобнее, вам потребуется использовать насос для закачки антифриза в систему отопления. Его нужно присоединить к штуцеру.

Если же насос для подпитки системы отопления незамерзайкой отсутствует, то вас ждёт нелёгкая работа по заливу жидкости через самую высокую точку, открыв автоматический воздуховой отводчик. Лучше, чтобы у вас был напарник, в задачи которого будет входить выпускание воздуха из батарей во время вашей закачки антифриза в котёл.

О том, как и чем можно промыть радиаторы отопления, можете прочитать тут.

Перед тем, как начать работу, стоит убедиться в следующем:

• что все запорные элементы находятся в открытом положении;
• что краны, перекрывающие котёл, закрыты;
• что вы разбавили концентрат незамерзайки в правильном соотношении согласно инструкции;
• что краны Маевского перекрыты;
• что вентили, которые перекрывают мембранный расширительный бак, в открытом положении.

Работа начинается с закачивания незамерзающей жидкости до уровня, пока манометр не укажет значение давления 1,4-1,5 Бар. После сигнала нужно сказать напарнику, чтобы он плавно стал выпускать воздух из батарей, сначала с самых нижних. Вам же требуется следить за тем, чтобы показатель давления на приборе не падал и, если что, подкачивать теплоноситель.

Хорошо, если в системах закрытого типа на подпиточной врезке стоит обратный пружинистый клапан. В случае его отсутствия закачать туда «незамерзайку» или воду было бы очень сложно.

Воздух весь спущен. Теперь пора снова закачать антифриз до давления 1,5 Бар. Затем по очереди нужно открывать краны, которые отсекают котёл, – изначально на обратной, а потом на подающей сети. Второй кран стоит открывать не спеша. Так, чтобы воздух успевал уйти через автоматический воздуховой отводчик, что стоит на группе безопасности котла. Давление опять начнёт падать и придётся быстро подкачивать незамерзающую жидкость.

В момент запуска котла и прогрева теплоносителя необходимо внимательно следить за цифрами манометра, которые не должны быть больше 1,8 Бар в работе. Последним этапом будет сброс воздуха из приборов отопления и настройка давления.

Будьте предельно внимательны при работе с кранами Маевского, не обожгитесь и не пролейте антифриз.

Теперь вы знаете, зачем нужен антифриз в системе отопления, плюсы и минусы этой жидкости по сравнению с водой. Знаете, как провести заливку незамерзающей жидкости и что это будет намного легче сделать, если иметь помощника. Наполнить отопительную систему можно при помощи любого насоса, который есть в хозяйстве.

Теги: монтаж системы отопления

Теплоноситель для системы отопления: как выбрать, закачать

Выжить зимой без отопления в нашей стране практически невозможно, потому ее устройству уделяют много времени, сил и средств. Наиболее распространенный у нас вид обогрева — водяное (жидкостное) отопление. Его составная часть — теплоноситель. Как выбрать теплоноситель для системы отопления, как его закачать — в статье.

Содержание статьи

• 1 Что такое теплоноситель и каким он должен быть
• 2 Особенности использования воды в качестве теплоносителя
• 3 Антифризы для отопления
  • 3.1 Виды незамерзающих жидкостей и их свойства
  • 3.2 Особенности систем с антифризом в качестве теплоносителя
• 4 Как закачать теплоноситель
  • 4.1 Заливаем самотеком
  • 4. 2 Заливаем с помощью погружного насоса
  • 4.3 Используем насос для опрессовки

Что такое теплоноситель и каким он должен быть

Теплоноситель в жидкостной отопительной системе — это то вещество, посредством которого тепло переносится от котла к радиаторам. В наших системах качестве теплоносителя используется вода или особые незамерзающие жидкости — антифризы. При выборе необходимо руководствоваться несколькими критериями:

С учетом этих требований наиболее подходящая жидкость для система отопления — вода. Она безопасна, безвредна, имеет высокую теплоемкость, а строк эксплуатации неограничен. Но в тех системах отопления, где велика вероятность простоя зимой, вода может сослужить плохую службу. Если она замерзнет, разорвет трубы и/или радиаторы. Потому в таких системах применяют антифризы. При отрицательных температурах они теряют текучесть, но оборудование не рвут. Так что выбрать теплоноситель для системы отопления с этой точки зрения легко: если система находится все время под присмотром и работоспособном состоянии, использовать можно воду. Если дом временного проживания (дача) или он надолго может оставаться без присмотра (командировки, зимний отпуск), если в регионе возможно частое и/или длительное отключение электроэнергии, лучше в систему заливать антифриз.

Особенности использования воды в качестве теплоносителя

С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.

Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.

Вода как теплоноситель для систем отопления почти идеальна

Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется  — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.

В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.

Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.

Антифризы для отопления

Виды незамерзающих жидкостей и их свойства

Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.

Этилен-гликолевый теплоноситель очень ядовит

Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.

Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.

Пропилен-гликолевый теплоноситель безопасен , но стоит дороже и замерзает при более высоких температурах

В конце прошлого столетия был разработан антифриз для систем отопления на основе глицерина. Он — это нечто среднее между этиленовыми и пропиленовыми теплоносителями. Он безопасен для человека, но не очень хорошо влияет на прокладки, также плохо реагирует на перегрев. По цене и температурным характеристикам он примерно в том же диапазоне, что и пропиленовые теплоносители (смотрите таблицу).

Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами. Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Как закачать теплоноситель

Проблемы обычно возникают только с системами закрытого типа, так как открытые заполняются через расширительный бак. В него просто наливается теплоноситель для системы отопления. Он под действием силы гравитации растекается по системе. Важно чтобы при заполнении системы все воздухоотводчики были открыты.

Открытая система отопления заполняется через расширительный бак

Есть несколько способов заправить закрытую систему отопления теплоносителем. Есть способ заполнения без использования техники — самотеком, есть с погружным насосом типа «Малыш» или специальным, с помощью которого делают опрессовку системы.

Заливаем самотеком

Этот способ закачать теплоноситель для системы отопления хоть и не требует оборудования, но уходит на него много времени. Приходится долго выжимать воздух и так же долго набирать нужное давление. Его, кстати, накачиваем автомобильным насосом. Так что оборудование все-таки потребуется.

Находим самую высокую точку. Обычно это какой-то из газоотводчиков (его снимаем). При заполнении открываем кран для спуска теплоносителя (самая низкая точка). Когда через него побежит вода, система заполнена.

При таком способе можно шланг подключить от водопровода, можно подготовленную воду налить в бочку, поднять ее выше точки входа и так залить ее в систему. Также заливается и антифриз, но при работе с этиленгликолем потребуется респиратор, защитные резиновые перчатки и одежда. При попадании вещества на ткань или другой материал он тоже становится токсичным и подлежит уничтожению.

Следить за давлением надо по манометру

Когда система заполнена (из крана для слива побежала вода), берем резиновый шланг длиной порядка 1,5 метров, крепим его к входу в систему. Выбираем вход так, чтобы виден был манометр. В этой точке  устанавливаем обратный клапан и шаровый кран. К свободному концу шланга крепим легко снимающийся переходник для подключения автомобильного насоса. Сняв переходник, в шланг наливаем теплоноситель (держим поднятым вверх). Заполнив шланг, при помощи переходника подсоединяем насос, открываем шаровый кран и насосом закачиваем жидкость в систему. Надо следить чтобы не закачивался воздух. Когда почти вся содержащаяся в шланге вода закачана, кран закрывается, операция повторяется. На небольших системах чтобы получить 1,5 Бар, придется повторять ее 5-7 раз, с большими придется возиться дольше.

Заливаем с помощью погружного насоса

Для создания рабочего давления теплоноситель для системы отопления можно закачивать маломощным погружным насосом типа Малыш. Его подключаем к самой низкой точке (не точка слива системы). Насос подключаем через шаровый кран и обратный клапан, на точке слива системы ставим шаровый кран.

Теплоноситель наливаем в емкость, опускаем насос, включаем его. В процессе работы постоянно добавляем теплоноситель — насос не должен гнать воздух.

В процессе следим за манометром. Как только его стрелка сдвинулась с нулевой отметки — система заполнена. До этого момента ручные воздухоотводчики на радиаторах могут быть открыты — через них будет выходить воздух. Как только система заполнилась, их надо закрыть.

Далее начинаем поднимать давление — продолжаем насосом качать теплоноситель для системы отопления. Когда оно достигнет требуемой отметки, насос останавливаем, шаровый кран закрываем. Открываем все воздухоотводчики (на радиаторах тоже). Воздух выходит, давление падает. Снова включаем насос, докачиваем немного теплоносителя, пока давление не достигнет проектного значения. Снова спускаем воздух. Так повторяем до тех пор, пока их воздухоотводчиков не перестанет выходить воздух.

Далее можно запустить циркуляционный насос, снова стравить воздух. Если при этом давление осталось в пределах нормы, теплоноситель для системы отопления закачан. Можно запускать ее в работу.

Используем насос для опрессовки

Заполняется система так же, как и в описанном выше случае. При этом насос используется специальный. Он обычно ручной, с емкостью, в которую заливается теплоноситель для системы отопления. Из этой емкости жидкость закачивается через шланг в систему. Взять его можно на прокат в фирмах, которые торгуют трубами для водопровода. В принципе, имеет смысл его купить — если использовать будете антифриз, его придется периодически менять, то есть снова надо будет заполнять систему.

Это ручной насос для опрессовки, с помощью которого можно закачать теплоноситель для системы отопления

При заполнении системы рычаг идет более-менее легко, при подъеме давления работать уже тяжелее. Манометр есть как на насосе, так и в системе. Следить можно там, где удобнее. Далее последовательность такая же, как описано выше: накачали до требуемого давления, спустили воздух, снова повторили. Так до тех пор, пока воздуха в системе не останется. После — тоже запускаем циркуляционник минут на пять (или систему целиком, если насос в котле), стравливаем воздух. Тоже повторяем несколько раз.

Объяснение теплообменников

HVAC — инженерное мышление

Объяснение теплообменников

HVAC. В этой статье мы собираемся обсудить различные типы теплообменников, используемых в системах отопления, вентиляции и кондиционирования воздуха, а также в системах обслуживания зданий как для жилых, так и для коммерческих объектов. Мы также рассмотрим, как они применяются к системным компонентам для кондиционирования построенной среды, охватывающей принцип работы обычных теплообменников HVAC с анимацией.
Прокрутите вниз, чтобы посмотреть обучающее видео, которое содержит подробную анимацию для каждого теплообменника!

🏆 Ознакомьтесь с широким ассортиментом реальных теплообменников Danfoss нажмите здесь

Теплообменники Danfoss повышают эффективность, уменьшают заправку хладагентом и экономят место в вашей системе HVAC. Вы можете найти весь ассортимент и узнать больше о каждом из них на веб-сайте Danfoss. Узнайте больше о теплообменниках Danfoss: ссылка здесь

Что такое теплообменник?

Теплообменник — это именно то, что следует из названия, устройство, используемое для передачи (обмена) тепла или тепловой энергии. В теплообменники подается либо горячая жидкость для обогрева, либо холодная жидкость для охлаждения.

• Жидкость может быть как жидкостью, так и газом
• Тепло всегда переходит от горячего к холодному
• Для передачи тепла должна существовать разница температур

Как происходит теплообмен?

Тепловая энергия передается тремя способами.

• Кондукция
• Конвекция
• Излучение

В большинстве теплообменников для ОВиК используется конвекция и теплопроводность. Радиационный теплообмен имеет место, но он составляет лишь небольшой процент.

Кондуктивный теплообмен

Тепловое изображение Кондуктивный теплообмен

Теплопроводность возникает при физическом соприкосновении двух материалов с разной температурой. Например, мы ставим горячую чашку кофе на стол на несколько минут, а затем убираем чашку, стол будет проводить часть этой тепловой энергии.

Конвекционная теплопередача

Конвекционная теплопередача

Конвекция возникает, когда жидкости движутся и уносят тепловую энергию. Это может происходить естественным путем или под действием механической силы, например, при использовании вентилятора. Например, когда вы дуете на горячую ложку супа. Вы дуете на ложку, чтобы охладить суп, и воздух уносит это тепло.

Теплопередача излучением

Теплопередача излучением

Излучение возникает, когда поверхность излучает электромагнитные волны. Все, включая вас, излучает тепловое излучение. Чем горячее поверхность, тем больше теплового излучения она излучает. Примером этого может быть солнце. Солнечное тепло распространяется в виде электромагнитных волн через пространство и не достигает нас ни с чем.

Используемые жидкости

Жидкости, используемые в системе HVAC, обычно включают воду, пар, воздух, хладагент или масло в качестве среды передачи. Теплообменники HVAC обычно делают одну из двух вещей: они либо нагревают, либо охлаждают воздух или воду. Некоторые из них используются для охлаждения или обогрева оборудования по соображениям производительности, но большинство используется для кондиционирования воздуха или воды.

Типы теплообменников.

Большинство теплообменников имеют одну из двух конструкций. Либо катушка, либо пластинчатая конструкция. Давайте рассмотрим основы того, как они работают, а затем посмотрим, как они применяются к обычным теплообменникам в системах.

Змеевиковые теплообменники – упрощенные

Базовый змеевиковый теплообменник

В змеевиковых теплообменниках в их простейшей форме используется одна или несколько трубок, которые проходят туда и обратно несколько раз. Трубка разделяет две жидкости. Одна жидкость течет внутри трубы, а другая снаружи. Давайте посмотрим на пример отопления. Тепло передается от горячей внутренней жидкости к стенке трубы посредством конвекции, затем оно проходит через стенку трубы на другую сторону, а внешняя жидкость уносит его также за счет конвекции.

Пластинчатые теплообменники – упрощенные

Базовый пластинчатый теплообменник

Пластинчатые теплообменники используют тонкие пластины металла для разделения двух жидкостей. Жидкости обычно текут в противоположных направлениях, чтобы улучшить теплопередачу. Тепло самой горячей жидкости передается на стенку пластины, а затем передается на другую сторону. Другая жидкость, поступающая с более низкой температурой, затем уносит ее за счет конвекции.

Давайте более подробно рассмотрим, как эти типы теплообменников применяются в системах отопления, вентиляции и кондиционирования воздуха.

Ребристый трубчатый змеевик (жидкость)

Ребристый змеевиковый теплообменник

Ребристые трубы часто называют просто змеевиком, например, нагревательным или охлаждающим змеевиком. Они чрезвычайно распространены. Вы найдете их в вентиляционных установках, фанкойлах, системах воздуховодов, испарителях и конденсаторах систем кондиционирования воздуха, на задней панели холодильников, в конвекторах, список можно продолжить.

В этих теплообменниках вода, хладагент или пар обычно проходят внутри, а воздух выходит наружу.

Например, при использовании для нагрева воздуха с использованием нагретой воды горячая вода течет внутри трубы и передает свою тепловую энергию посредством конвекции стенке трубы, существует разница температур между горячей водой и воздухом, поэтому тепло проводится через стенку трубы. Воздух, проходящий снаружи, уносит это за счет конвекции.

Ребра обычно соединяются между всеми трубами, они располагаются непосредственно на пути потока воздуха и помогают отводить тепло из трубы и передавать его в воздух, поскольку они действуют как расширение площади поверхности трубы. Больше площадь поверхности = больше места для передачи тепла.

Канальный пластинчатый теплообменник

Канальный пластинчатый теплообменник

Канальные пластинчатые теплообменники используются в вентиляционных установках для обмена тепловой энергией между потоками всасываемого и вытяжного воздуха без переноса влаги и без смешивания воздушных потоков. Теплообменник изготовлен из тонких листов металла, обычно алюминия, в котором две жидкости с разными температурами текут в противоположных диагональных направлениях. Обычно воздух используется в обоих, но также могут использоваться выхлопные газы чего-то вроде двигателя ТЭЦ.

Тепло от одного потока направляется конвекцией на тонкие листы металла, разделяющие потоки, затем проходит через металл, где принудительной конвекцией переносится в другой поток.

Конвектор внутрипольный

Конвектор конвекторный

Конвекторы устанавливаются по периметру здания, обычно под окном или стеклянной стеной, и очень распространены в новых коммерческих зданиях. Внутрипольные конвекторы встраиваются в пол, и их целью является снижение потерь тепла через стекло, а также предотвращение образования конденсата.

Они делают это, создавая стену конвекционных воздушных потоков. Конвекторы обычно используют горячую воду или электрические нагревательные элементы для нагрева воздуха. Их расположение на уровне пола означает, что они имеют доступ к самому холодному воздуху в помещении. Теплообменник передает тепло ему через ребристую трубу, в результате чего холодный воздух нагревается и поднимается к потолку. По мере того, как этот теплый воздух поднимается вверх, более холодный воздух в комнате устремляется, чтобы занять его место. Это создает конвективный поток и тепловую границу между стеклом и помещением.

Канальный электронагреватель – элемент с открытым змеевиком

Канальный электронагреватель

Нагревательные элементы с открытым змеевиком используются в основном в воздуховодах, печах и иногда в фанкойлах. Они работают с использованием открытых катушек под напряжением из металла с высоким сопротивлением для выработки тепла. Эти теплообменники помещаются непосредственно в поток воздуха, и когда воздух проходит через змеевики, тепловая энергия передается посредством конвекции. Они обеспечивают равномерный нагрев по всему воздушному потоку, хотя используются только там, где это безопасно и труднодоступно.

Микроканальные теплообменники

Микроканальные теплообменники

Микроканальные теплообменники представляют собой усовершенствование теплообменника с ребристыми трубами, обеспечивающее превосходный теплообмен, хотя они используются только в системах охлаждения и кондиционирования воздуха. Теплообменники такого типа можно найти в чиллерах с воздушным охлаждением, конденсаторных установках, жилых кондиционерах, осушителях воздуха, холодильных шкафах, крышных установках и т. д.

Теплообменники этого типа также используют конвекцию в качестве основного метода теплопередачи. Микроканальный теплообменник имеет простую конструкцию. С каждой стороны находится коллектор, между каждым коллектором проходит несколько плоских трубок с ребрами между ними. Воздух проходит через зазоры в ребрах, чтобы унести тепловую энергию.

Хладагент поступает через коллектор, а затем проходит через плоские трубки, пока не достигнет другого коллектора. Коллекторы содержат перегородки, которые контролируют направление потока хладагента и используются для многократного прохождения хладагента по трубам, чтобы увеличить время, проводимое внутри, и, таким образом, увеличить возможность передачи тепловой энергии.

Внутри каждой плоской трубки есть несколько небольших отверстий, известных как микроканалы, которые проходят по всей длине каждой плоской трубки. Эти микроканалы значительно увеличивают площадь поверхности теплообменника, что позволяет большему количеству тепловой энергии выходить из хладагента в металлический корпус теплообменника. Разница температур между хладагентом и воздухом приводит к тому, что тепло проходит через корпус плоской трубы к ребрам. Когда воздух проходит через зазоры, он уносит эту тепловую энергию за счет конвекции.

Змеевик испарителя печи

Змеевик испарителя печи

Испарители печи обычно используются в больших домах и небольших коммерческих объектах с небольшими системами воздуховодов. Вы можете получить катушки большего размера, которые работают по тому же принципу, но для более крупных систем, в основном для кондиционеров в средних и крупных коммерческих зданиях. Змеевик внутри печного испарителя работает так же, как теплообменник с ребристыми трубами, и использует хладагент внутри, а воздух поступает снаружи. Воздух, проходящий через трубы, передает свое тепло посредством принудительной конвекции, затем оно передается через стенку трубы посредством теплопроводности, хладагент внутри уносит это тепло посредством принудительной конвекции, хладагент кипит и испаряется в компрессоре.

Радиаторы

Радиаторы

Они очень распространены, особенно в Европе и Северной Америке, в домах и старых коммерческих зданиях. Они крепятся к стенам, как правило, под окном, чтобы обеспечить обогрев помещения. Их функция очень проста, они обычно подключаются к трубе горячего водоснабжения, в которую подается горячая вода от бойлера.

Вода поступает по трубке малого диаметра и стекает внутрь радиатора. Внутренняя площадь радиатора больше, чем у трубы, что замедляет скорость воды, чтобы дать больше времени для передачи тепла.

Тепло воды передается за счет теплопроводности металлическим стенкам радиатора. На внешней стороне радиатора находится воздух помещения. Когда этот воздух соприкасается с горячей поверхностью радиатора, тепло передается воздуху, и это заставляет воздух расширяться и подниматься вверх. Затем более холодный воздух перемещается, чтобы заменить этот воздух, вызывая непрерывный цикл движущегося воздуха, который нагревает комнату, поэтому этот движущийся воздух представляет собой конвекционный теплообмен. Радиатор обычно имеет несколько ребер, соединенных сзади или между панелями, особенно на новых, они предназначены только для увеличения площади поверхности радиатора, чтобы обеспечить больше возможностей для передачи тепла в воздух. Радиаторы названы неправильно, так как они переносят в основном за счет конвекции.

Иногда можно встретить радиаторы специальной конструкции, подключенные к паровым системам, но это становится все менее распространенным явлением, раньше также использовалось масло, но сейчас это довольно редко.

Водяной нагревательный элемент

Водяной нагревательный элемент

Водяной нагревательный элемент обычно используется в калориферах и водонагревателях, а также иногда используется в бассейне открытых градирен для предотвращения замерзания воды зимой. В них используется металлическая катушка вдоль трубки, которая имеет высокое значение сопротивления. Это сопротивление генерирует тепло. Катушка изолирована, чтобы сдерживать поток тока, но допускает поток тепловой энергии. Нагревательный элемент погружается в резервуар с водой, и тепло передается от элемента в воду. Таким образом, вода, которая вступает в контакт с нагревательным элементом, нагревается, и это заставляет ее подниматься внутри бака, затем более холодная вода течет, чтобы заменить эту нагретую воду, где этот цикл будет продолжаться.

Вращающееся колесо

Вращающееся колесо теплообменника

Теплообменники этого типа обычно находятся в вентиляционной установке между потоками приточного и вытяжного воздуха. Они работают с помощью небольшого электродвигателя, соединенного с ременным шкивом, который медленно вращает диск теплообменника, который находится непосредственно в воздушном потоке между выхлопным и приточным воздухом. Воздух проходит прямо через диск, но при этом вступает в контакт с материалом колеса. Материал диска теплообменника поглощает тепловую энергию одного потока воздуха и при вращении входит во второй поток воздуха, где отдает эту поглощенную тепловую энергию. Этот тип теплообменника приведет к смешиванию небольшого количества жидкости между потоками всасываемого и вытяжного воздуха из-за небольших зазоров, присутствующих в месте вращения колеса, поэтому его нельзя использовать там, где используются сильные запахи или токсичные пары.

Эти теплообменники можно использовать в зимние месяцы для рекуперации тепла от выхлопных газов здания. Это тепло улавливается тепловым колесом и передается в поток свежего всасываемого воздуха, который будет намного холоднее, чем воздух внутри здания.
Эти теплообменники также можно использовать в летние месяцы для рекуперации холодного воздуха из выхлопных газов здания и его использования для охлаждения поступающего свежего воздуха.

Водогрейный котел

Как работает бойлер

Такие большие бойлеры можно найти в основном в средних и крупных коммерческих зданиях в более прохладном климате. В домах и небольших зданиях будут использоваться гораздо меньшие версии, обычно настенные. Оба имеют много вариаций, но этот тип очень распространен.

Топливо сгорает в камере сгорания (обычно газ или мазут), а горячие выхлопные газы проходят через ряд труб, пока не достигнут дымохода и не выбрасываются в атмосферу. Трубки и камера сгорания окружены водой. Тепло конвектируется к стенкам трубы и затем передается воде, которая затем уносится конвекцией. В зависимости от конструкции системы вода выходит либо в виде нагретой воды, либо в виде пара. Эта вода нагнетается насосом, скорость насоса, а также количество сжигаемого топлива могут варьироваться для изменения температуры и расхода.

Тепловая трубка

Тепловая трубка

Вы найдете их в солнечных водонагревателях и некоторых змеевиках рекуперации тепла. Если мы посмотрим на солнечное тепловое применение, у нас есть трубка, сделанная из специального стекла, из которой откачан весь воздух для создания вакуума, а затем запечатана. Внутренний слой трубки имеет специальное покрытие. Покрытие и вакуум работают вместе, чтобы предотвратить выход тепла после того, как оно войдет в трубку, а затем помогает передать его к тепловой трубке в центре.

Тепловая трубка имеет ребра с каждой стороны, соединенные с покрытием трубки для сбора тепловой энергии.

Тепловая трубка представляет собой герметичную длинную полую медную трубку, которая проходит по всей длине стеклянной трубки и имеет выступающий выступ наверху. Колба подключена к коллектору, и холодная вода проходит через коллектор, чтобы пройти через головку колбы.

Внутри тепловой трубки находится смесь воды, находящаяся под очень низким давлением. Это низкое давление позволяет воде испаряться в пар с небольшим подводом тепла. Затем пар поднимается в колбу, где отдает свое тепло воде, протекающей через коллектор. По мере того, как пар отдает свое тепло, он конденсируется и падает вниз, чтобы повторить цикл. Трубка поглощает тепловое излучение, которое затем передается в трубку. Вода внутри конвектирует ее до колбы, тепло передается через стенку трубы и уносится конвекцией в поток воды.

Охлаждающая балка

Охлаждающая балка Теплообменники систем отопления, вентиляции и кондиционирования

Используются два типа охлаждающих балок: пассивные и активные. Оба используются в основном в коммерческих зданиях.

Активная охлаждающая балка работает, пропуская холодную жидкость, обычно воду, через ребристый трубчатый теплообменник. Затем воздух подается в охлаждающую балку и выходит через специально расположенные сопла. Этот воздух движется по оребренной трубе и выдувает холодный воздух в помещение. Поэтому используют принудительную конвекцию.

В пассивных охлаждающих балках также используется ребристый трубчатый теплообменник, но к ним не подсоединен воздуховод. Вместо этого они создают естественную конвекцию, охлаждая теплый воздух на уровне потолка. Затем этот охлажденный воздух опускается и заменяется более теплым воздухом, где цикл повторяется.

Нагреватель печи

Нагреватели печи обычно используются в домах с канальным кондиционированием воздуха. Они очень распространены в Северной Америке. В печных нагревателях используется теплообменник, помещенный непосредственно в канальный воздушный пар. Топливо сгорает, и горячий газ направляется через теплообменник, тепло от него передается в стенки теплообменника, более холодный воздух проходит через другую сторону, вызывая разницу температур, поэтому тепло газа передается через стены и будет унесен конвекцией.

Пластинчатый теплообменник

Существует два основных типа пластинчатых теплообменников: с прокладками и с паяными пластинами. Они оба очень эффективны при передаче тепловой энергии, для еще большей эффективности и компактной конструкции вы можете использовать пластинчатые микротеплообменники для многих приложений. Ранее мы подробно рассмотрели все эти теплообменники.

Основное, что нужно знать об этих двух типах теплообменников, это то, что тип прокладки можно демонтировать, его мощность нагрева или охлаждения можно увеличить или уменьшить, просто добавив или удалив теплообменные пластины. Вы обнаружите, что они используются, особенно в высотных коммерческих объектах, для косвенного подключения чиллеров, котлов и градирен к контурам отопления и охлаждения, а также для подключения зданий к районным энергетическим сетям.

Теплообменник пластинчатый паяный

Теплообменник пластинчатый паяный представляет собой герметичные узлы, которые не могут быть разобраны, их теплопроизводительность или холодопроизводительность фиксированы. Они используются для таких приложений, как тепловые насосы, комбинированные котлы, блоки сопряжения тепла, косвенное подключение калориферов и т. д.

Оба работают за счет прохождения жидкости, обычно в противоположных направлениях, в соседних каналах. Жидкости обычно представляют собой воду или хладагент. Тепловая энергия передается на пластину конвекцией, затем проходит через пластину, а жидкость на другой стороне уносит ее за счет конвекции.

Тепловые насосы

Тепловые насосы используются в основном в жилых домах, но иногда и в коммерческих объектах. Существует два основных типа тепловых насосов с воздушным и наземным источником. Воздушный источник обычно используется для обогрева помещений, тогда как наземный источник чаще используется для нагрева воды.

Источник воздуха работает как система кондиционирования воздуха, но наоборот, вместо отвода тепла из помещения, он добавляет его. Хладагент проходит от компрессора к внутреннему блоку, который содержит ребристый трубчатый теплообменник. Хладагент передает свое тепло путем конвекции стенкам трубы, а затем проходит через нее на другую сторону. С другой стороны, холодный воздух комнаты, который проходит через теплообменник с помощью небольшого вентилятора, отводит тепло за счет конвекции. Затем хладагент поступает к расширительному клапану, а затем к наружному блоку, который также представляет собой теплообменник с ребристыми трубами или микроканальный теплообменник.

Когда воздух проходит через этот теплообменник, окружающий воздух вызывает кипение хладагента и выделение тепла. Затем это тепло проходит через компрессор к внутреннему блоку, чтобы повторить цикл.

Наземный источник работает немного по-другому. Смесь воды и антифриза прокачивается по трубам в земле для сбора тепла. Затем он передается в небольшой холодильный цикл через паяный пластинчатый теплообменник. Хладагент переносит его во второй паяный пластинчатый теплообменник, который соединен с другим водяным контуром, на этот раз передавая свое тепло в бак с горячей водой, обычно через спиральную неребристую трубу.

Кожухотрубный теплообменник

Кожухотрубный теплообменник

Кожухотрубный теплообменник обычно используется в охладителях на испарителе и/или конденсаторе, иногда также в качестве охладителя смазочного масла.
Возможно, это упрощенная конструкция теплообменника. У них есть внешний контейнер, известный как оболочка. Внутри оболочки находится несколько труб, известных как трубки. Трубки содержат одну жидкость, а оболочка – другую жидкость. Две жидкости всегда разделены стенками трубы, они никогда не встречаются и не смешиваются. Жидкости будут иметь разную температуру, что приведет к передаче тепловой энергии между жидкостями, и эта тепловая энергия будет проходить через стенки трубы. При использовании в испарителе или конденсаторе двумя жидкостями будут вода и хладагент. В зависимости от конструкции вода может находиться в кожухе или трубке, а хладагент — в другой.

Чиллер

Теплообменники чиллера

В чиллере используется кожухотрубный теплообменник, пластинчатый теплообменник или теплообменник с ребристыми трубами. Многие чиллеры на самом деле будут использовать комбинацию всего этого. Например, в чиллере с воздушным охлаждением может использоваться кожухотрубный теплообменник для испарителя, ребристый трубчатый или микроканальный теплообменник для конденсатора, паяный пластинчатый теплообменник для охлаждения масляной смазкой компрессора и пластинчатый теплообменник с прокладками для косвенного подключения. чиллер к центральному контуру охлаждения.

Система теплообменника | |

Введение

Содержание

• Введение
• Система теплообменника с резервуарным водонагревателем
• Использование водонагревателя по требованию с системой теплообменника
• Монтаж и подключение 90 Теплообменник a2
• Внутренний и внешний теплообменники
• Подключение EPK к зональному коллектору

В этой системе используется эффективный теплообменник для отделения питьевой воды для бытовых нужд от незамерзающей смеси пола. Используется только один источник тепла, и можно полностью использовать преимущества защиты от замерзания.

Один из многих творческих способов использования теплообменника

Очень хороший пример системы теплообменника с 4 зонами, установленной владельцем дома.

Еще один пример системы теплообменника, установленной заказчиком

Схема теплообмена со стандартным водонагревателем

Однако всегда спрашивайте себя: «Действительно ли мне нужен теплообменник?»

Чаще всего теплообменники используются для защиты от замерзания, но другим применением может быть излучающая система с одним источником тепла, который по той или иной причине должен быть отделен от бытового водоснабжения. Это редкость. Даже потребность в защите от замерзания часто переоценивается, потому что излучающая система хранит так много тепла в массе дома.

Пример конструкции Radiant и плинтуса/фанкойла.

Система теплообменника, использующая антифриз, может защитить систему лучистого отопления при температурах до -60 градусов ниже нуля. Но компромисс — эффективность. Передача тепла от одной среды к другой (в данном случае от питьевой воды к антифризу через теплообменник) стоит БТЕ. Сам теплообменник становится теплым и излучается в окружающий воздух, хотя иногда это тепло помогает обогреть жилое помещение… даже если это всего лишь подсобное помещение. Довольно часто теплообменник изолируют, чтобы минимизировать этот эффект. Тем не менее, любое тепло, излучаемое теплообменником, — это тепловая энергия, которая могла уйти на ваши полы.

Кроме того, антифриз как теплоноситель уступает простой воде. В целом система теплообменника на 10–20 % менее эффективна, чем открытая система .

Конечно, вода имеет неприятную привычку замерзать при температуре ниже 32 градусов, и в некоторых ситуациях эта реальность намного перевешивает недостатки использования теплообменника. Отопление второго дома в удаленном месте, подверженном перебоям в подаче электроэнергии, было бы идеальным профилем для системы теплообменника. В этом случае вы можете слить бытовую водопроводную систему, если уезжаете на недели зимой, а антифриз защищает систему отопления.

Другим примером может быть отопление удаленного здания. Если вы отправляете воду по заглубленной изолированной трубе выше линии промерзания, антифриз необходим.

Солнечные коллекторы почти всегда используют антифриз, поэтому в этом случае также необходим теплообменник.

Важно понимать, что в большинстве случаев теплообменники не являются обязательными в радиационной системе.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого отопления. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Система теплообменника с водонагревателем резервуарного типа

Комплект теплообменника с водонагревателем Polaris

Высокоэффективный водонагреватель Polaris стандартно поставляется с двумя парами входных и выходных отверстий для горячей и холодной воды. Это делает его идеальным для использования с теплообменником.

Использование проточного водонагревателя с системой теплообменника

Многозонная система теплообмена с использованием водонагревателя по требованию

Однозонная система теплообмена с водонагревателем по требованию

Многозональная система теплообменника, работающая на жидком топливе, для обогрева Radiant с комбинированной системой плинтуса, а также для горячего водоснабжения, разделенного теплообменником.

С этим предварительно собранным сантехническим комплектом теплообменника (фото вверху, схема внизу) водонагреватель по запросу может обеспечивать как отопление помещений (с использованием антифриза), так и горячую (питьевую) воду для бытовых нужд.

Система теплообменника с несколькими зонами

Разрежьте плоский теплообменник пополам, и вы увидите стопки пластин из нержавеющей стали. Две разные жидкости (обычно вода с одной стороны, антифриз с другой) текут между чередующимися пластинами. Сами жидкости никогда не смешиваются, но тепло легко переходит от более горячей жидкости к более холодной.

Разрез теплообменника

Теплообменник сантехника

Монтаж и подключение теплообменника

Теплообменник смонтирован и подключен к трубопроводу

Важно установить теплообменник «противотоком», а не «параллельно». Противоток означает, что самая горячая жидкость, поступающая со стороны A теплообменника, течет к самой холодной жидкости, поступающей со стороны B на противоположном конце теплообменника (см. рисунок выше). Это максимизирует теплопередачу, заставляя самую холодную жидкость непрерывно течь к самой горячей части теплообменника.

Параллельное подключение приведет к тому, что Сторона A, «горячая», и Сторона B, «холодная», будут подведены к одному и тому же концу теплообменника, и оба потока будут проходить параллельно по всей длине теплообменника. Конечно, эта неэффективная конфигурация водопровода по-прежнему будет передавать некоторое количество тепла от более горячей жидкости к более холодной, но при этом теряется целых 40% мощности теплообменника.

Внутренние и внешние теплообменники

Иногда теплообменник вовсе не плоский, а располагается ВНУТРИ накопительного бака. Неудивительно, что их называют «внутренними теплообменниками». Преимущества внутреннего стиля заключаются в простоте и эффективности. Простой, потому что для перемещения тепла требуется только один насос, и эффективный, потому что, хотя внешний теплообменник ОЧЕНЬ быстро передает тепло от одной среды к другой, он также излучает тепло в окружающий воздух.

Внутренние теплообменники не так быстро передают тепло, но теплу некуда идти, кроме как в окружающую воду (которая, можно возразить, тоже пропускает тепло в окружающее помещение — да ладно, нет ничего стопроцентно эффективного) .

Таким образом, все зависит от области применения, т.е. от того, какой тип теплообменника лучше всего подходит для данной системы отопления. Некоторые системы используют оба типа, как показано ниже.

Это схема водопровода, которую мы нарисовали для клиента, который хотел, чтобы дровяной котел нагревал бак с водой, который, в свою очередь, обеспечивал как горячее водоснабжение дома, так и лучистое тепло пола. Да, и лучистый пол должен был содержать антифриз, т.е. он должен был быть «закрытым».

Как видите, это очень сложная система отопления. Большинство излучающих систем намного проще. Но, как пример того, как видение может стать реальностью, посмотрите фото готовой установки ниже.

Накопительный бак с внутренним теплообменником находится за рамкой этого фото, но является частью этого необычного примера мастерства своими руками. Наш клиент, Робин Эллинс, доказывает, что гордость за право собственности и внимание к деталям, наряду с предварительно собранными пакетами сантехники компании Radiant Floor, могут привести к созданию системы отопления, которая может конкурировать даже с самой сложной профессиональной установкой.

Подсоединение EPK к зональному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа включены в каждую закрытую систему и теплообменник .

Комплекты для расширения и продувки

ЗАПОЛНЕНИЕ И ПРОДУВКА С ГОРЯЧЕЙ СТОРОНЫ (водонагреватель) ВАШЕЙ ТЕПЛООБМЕННОЙ СИСТЕМЫ:
В недавно установленной системе лучистого отопления первый запуск является наиболее важным, удаление воздуха из вашей системы является обязательным. Воздух в вашей системе – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке, https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System, чтобы получить подробную информацию о регистрации и продувке открытой системы, а также об очистке / удалении фильтра водонагревателя по требованию. Выключите или отключите питание от водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что простое открытие крана горячего водоснабжения в любом месте дома приведет к тому, что вода пройдет через зону. Тем не менее, открытие сливного клапана котла справа/над смесительным клапаном/термометром наиболее удобно и обеспечивает наилучший поток.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ЗАКРЫТАЯ (отопление/зона) СТОРОНА СИСТЕМЫ:
Заполнение и продувка системы лучистого отопления – это критический процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контура зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы перекачивать жидкость в вашу систему.

Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex …  1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1 /2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА СМЕШИВАЙТЕ АНТИФРИЗ ПЕРЕД НАЛИВАНИЕМ В СИСТЕМУ»!

Перекачивающий насос насос — Дренажный насос НЕ ДОЛЖЕН использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы с использованием смеси антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.
