Столбчатый деревянный фундамент своими руками: Столбчатый деревянный фундамент своими руками

преимущество и недостатки данного вида

Фундамент из деревянных свай стоит дешево, легко возводится, не требует техники для заливки, долговечен и подходит под загородный жилой дом. Рассмотрим, как готовится и строится деревянный фундамент, какие материалы для него требуются.

Критерии выбора

В основании домов люди привыкли использовать бетон, но не у всех есть уверенность, что марка соответствует реальности, не всегда есть возможность заказать грузовик с заводским качественным бетоном. Встает также вопрос цены и эффективности. Для загородных строений иногда выбирают свайный фундамент из дерева, т. к. при соблюдении технологии он прослужит десятки лет. Более всего это основание подходит для деревянного строения, ведь сроки эксплуатации фундамента и материала стен совпадают.

Состав и влажность грунтов влияет на деревянный фундамент сильнее всего. Выясните у специалистов, подходит ли грунт.

Преимущества такого основания:

  1. Легкость возведения. Ямы для стульев можно пробурить мото — буром или вызвать специалистов.
  2. Надежность. Если грунтовые воды низко, дерево продержится десятки лет. Есть примеры домов на сваях, стоящие более 100 лет.
  3. Экологичность. Древесина — самый безвредный материал.
  4. Дешевизна. На фоне долговечности очень выгодно смотрится и низкая цена основания, она не мешает общему качеству.
  5. Энерго эффективность. Дом на столбчатых сваях не касается земли и не теряет тепло.

Виды


Деревянный фундамент из столбов подразделяется на 2 основных вида: на сваях — стойках и на висячих сваях. Стоячие столбы имеют опору и ставятся на слабый грунт. Висячие — не требуют опоры, они ставятся в слабых слоях, если глубина последних значительна. Какой вариант выбирать, зависит от прохождения грунтовых вод и состава грунтов в местности, где возводится жилище. Все нужно выяснить у специалистов.

Подходящее дерево под столбчатое основание — это дуб, который всегда отличался долговечностью. Дешевле обойдется древесина хвойной породы — сосна. Можно использовать и лиственницу.

Этапы строительства

Несколько этапов проводят в порядке, предусмотренном технологией и традициями:

  • Подготовка столбов, обработка антисептиком и гидроизоляция.
  • Расчистка участка под дом.
  • Бурение свайных отверстий вручную мото буром или вызов специалистов.
  • Засыпание слоя песка на дно отверстий.
  • Установка столбов и бетонирование, засыпка гравием.
  • Спиливание лишней древесины на сваях, выравнивание.
  • Гидроизоляция верхней поверхности — свайного торца.

Подготовка столбов

Сваи под деревянный фундамент берут с нижней части дерева, пилят одинаковые куски и ошкуривают. Тщательно убрать кору важно еще потому, что в ином случае будет потеряно значительно больше пропитки. Поверхность должна стать как можно более гладкой.

В идеале столбы подбираются заранее, из зимнего сухого леса, и просушенные чем более, тем лучше. Самые мощные шпалы ставят под углы, несущие стены. Обработка делается путем обжига, как в старое время, или антисептиком, добавляется гидроизоляция.

Первый метод, обжигание — проводится до угольной корки. Для этого зажигается костер (горелка), заготовка в нем постепенно переворачивается, тщательно прожигается. Полностью надо прожечь часть сваи, которая попадет под землю, и поверхность выше уровня земли на 20 — 25 см. Раньше перед обжигом наносили глину, и сегодня это не повредит. В момент горения важно не допустить сильного пережигания. Слой угля не должен превышать 2 см. На последней стадии требуется просмолить стул. Или обработать битумом (битумной мастикой).

Защита антисептиком выполняется нанесением жидкости кистью в 2 или более захода. Она дает очень маленький слой защиты, но при сухом грунте фундамента хватит надолго. Водные химические растворы можно приготовить самому:

  1. 5 л кипятка смешать с 50 г борной кислоты, добавить 950 г пищевой соли, при постоянном помешивании получить единую массу. Этим веществом можно покрывать будущий фундамент из деревянных шпал.
  2. Народный рецепт — глиняная паста из просеянной глины, которая получается путем смешивания с водой.
  3. Химические растворы, продающиеся в хозяйственных магазинах. Это железный купорос, цинк хлористый, аммоний кремнефтористый и подобные.
  4. Пропитка масляная или алкидная, которую подбирают по рекомендации на этикетке. Сюда же добавим антисептик, его можно применить совместно с пропиткой.

В дополнение к раствору пропитки делается гидроизоляция — обертывание толстым рубероидом без приклеивания, чтобы при промерзании грунта наш столб не повредился. Если жилище планируется на возвышенности, а фундамент деревянные стулья поставлен в сухом грунте; если, во — вторых, надежно отводятся ливневые потоки, и под дом не попадает влага, то сваи прослужат максимально долго.

Обжиг деревянной сваи, которую опускают в землю, позволит получить сантиметры защищенного слоя древесины. А антисептик впитывается лишь на несколько миллиметров.

Дальнейшие действия

Первым делом для подготовки фундамента мы должны выяснить, сколько требуется бурить ям, на какую глубину. Это зависит от проекта дома и снова от грунтов. В ямы опускают готовые и обработанные столбы, которые берут из нижней части дерева. Диаметр — от 200 мм.

Сама яма под столб должна быть толще его в 1,5 раза. Чтобы морозное пучение не повредило фундаменту, нашу сваю можно обмотать рубероидом или прочной пленкой. Примерзания грунта к свае в этом случае не произойдет, и она останется невредимой.

Если решено использовать опору, то в качестве нее выпиливается крестовина с выемкой. Предварительно в земляные отверстия засыпают слой песка высотой примерно 20 см и утрамбовывают. Столб надежно закрепляется на опоре скобами или иными средствами, опускается на слой песка и утрамбовывается.

Саму опору необходимо обработать выбранным способом: обычно это антисептик и гидроизоляция битумными мастиками. Как это сделать, описано в разделе «Подготовка столбов». Каждая свая может бетонироваться на 20 и более см или целиком, остатки ямы засыпаются щебнем.

Закладывают столбчатый фундамент своими руками на глубину 500 — 1550 мм. Внутреннему столбу подойдет глубина от 50 см, на него меньше нагрузки. А столбы под стены должны закладываться минимум на 75 см. После выставления по уровню, бетонирования и засыхания свай отпиливают лишнее сверху, выравнивая каждую по единой плоскости, на которую ляжет дом. Убедившись, что сваи выровнены, проводят последнюю обработку верхнего торца антисептиком и прикрывают их сверху кусками толстого рубероида.

Видео

Наглядное видео про защиту столбов от гниения.

Заключение

Надежный фундамент из дерева будет служить вам долго, если выполнены основные условия и советы. Даже после загнивания стулья можно заменить бетонными кубами (блоками), которые достаточно нарастить или подставить вовремя. Простое основание подойдет под несложные хозяйственные постройки – хоздворы или бани, небольшие домики.

В то же время свайный фундамент используют и для капитальных коттеджей, скорее тоже деревянных, из оцилиндрованного бруса. Применение столбов сильно зависит от специфических моментов — влажности, типа грунта и глубины пролегания воды. Но если все в порядке, можно смело использовать деревянные фундаменты и наслаждаться отдыхом на природе.

Простой столбчатый фундамент своими руками

Содержание

  • 1 Для информации
  • 2 Как сделать?
  • 3 Каковы еще варианты?
    • 3.1 Читайте также…

Многие задаются вопросом, как правильно создать столбчатый фундамент своими руками. И это неудивительно, учитывая, что практически на каждом дворе приходится строить гаражи, теплицы и хозяйственные постройки. И выбирая тип основания, возникает желание возвести сразу и надежный, и качественный вид фундамента, и главное, чтобы строительство занимало мало времени, и можно было сэкономить.

Если кратко, столбчатый фундамент нужно начинать с построения опорных столбов будущей постройки. Их необходимо установить по всем углам и в местах, где будет испытываться нагрузка: к примеру, между углами может быть очень длинное расстояние. Чтобы основная часть строения не просела, нужно опорные столбы армировать и залить бетонным раствором.

По верхней части опорные столбы перевязывают плитами из железобетона, деревянными брусьями либо металлическими деталями, которые необходимы для сохранения равномерного веса будущего построения (ростверк).

Для информации

Монтаж данного фундамента является не только относительно простым делом, но и дешевым в сравнении с тем же ленточным вариантом. Если планируется каркасный дом, то столбчатый фундамент является наиболее подходящим.

Обратите особое внимание! На сегодняшний день имеется несколько видов столбчатого фундамента, которые отличаются своей конструкцией и используемыми материалами для создания каждого столба.

Однако учитывайте, что при таком основании не рекомендуется строить габаритную конструкцию, и в основном оно предназначено для деревянного построения. Конечно, столбы защищены от последующего проседания специальной подушкой, но большую нагрузку они не выдержат.

Как сделать?

Планируя построить столбчатый фундамент с ростверком своими руками, нужно осознавать, что от качества выполненной работы будет зависеть не только надежность самого основания, но и целостность всего дома при дальнейшей эксплуатации.

Самым оптимальным вариантом является фундамент своими руками столбчатый из кирпича. Здесь нет ничего сложного, так как он монтируется по определенной специфике. Вначале прокапываются ямы под столбы. Далее на дно ложится и утрамбовывается песок. После этого ложится рубероид (чтобы опоры из кирпича не подвергались влажности), а затем все заливается бетонным раствором.

Далее, как раствор затвердеет, приступают к кладке самих столбов, их высота над землей должна составлять около 20-30 см. При этом не забывайте про укрепление с помощью арматурных сеток, которые необходимо класть через каждые 4 слоя. Все опоры промазываются битумом и накрываются тем же рубероидом. На этом устройство столбчатого фундамента своими руками считается практически завершенным, кроме самого ростверка.

Однако рассмотренный вариант не является единичным, и даже не означает, что он – самый надежный. Например, некоторые комбинируют фундамент, в результате чего выходит прочная конструкция.

Итак, рассмотрим столбчатый фундамент своими руками, пошаговая инструкция которого следующая:

  1. Сначала необходимо пробурить отверстия, после чего дно нужно утрамбовать. Глубина зависит от планируемого сооружения
  1. В каждую проделанную яму по центру вставляется труба, диаметр которой меньше самой ямы, а высота равна будущему фундаменту.

Кстати, к самой трубе можно приварить арматурные прутья, закрепить анкеры из металла и даже засыпать различными металлическими отходами (обрезки прутьев, к примеру).

Далее она заливается бетонным раствором примерно на 20 см. Смесь нужно тщательно утрамбовать. После застывания можно начинать кладку кирпича вокруг трубы, а внутреннее пространство впоследствии залить раствором.

Некоторые же ставят опалубку и заливают трубу полностью, в результате чего выходит монолитный столб. Кроме того, можно обойтись без трубы, просто расположив арматурные прутья, которые тоже заливаются раствором.

Отвечая на вопрос, как залить столбчатый фундамент своими руками, становится понятно, что каждый строитель выбирает сам, какой вариант применять, главное не отступать от последовательности самих процесса.

Каковы еще варианты?

Владельцы загородных домов иногда задумываются, как сделать фундамент столбчатый из блоков. Все очень просто. Если кратко, в подготовленную яму насыпается щебень, сверху него песок, немного раствора, и устанавливаются сами блоки, которые перевязываются цементной смесью.

Однако при удобстве работы и простой установке столбчатого фундамента данный случай имеет некоторые ограничения. Например, основания из блочного материала нельзя применять на подвижном грунте. Конечно, для фиксации столбов можно применить ростверк из железобетона, но это будет дороже стоить.

Некоторые же, не желая применять блоки и кирпичи, нашли совсем простое решение – дерево. Оно и правильно, если постройка не планируется для капитальных сооружений. Итак, как сделать столбчатый фундамент своими руками из деревянного материала?

Во-первых, среди деревянных фундаментных строений большее предпочтение нужно отдать дубовым бревнам, так как они, после полной обработки специальными препаратами, прослужат еще не один десяток лет. Можно даже изолировать подобные столбы, обмазав их битумом. При этом сами опоры уходят в почву где-то от 0,5 до 1,5 метров. Недорого, да и монтаж займет буквально пару часов. Для надежности можно все зацементировать.

Как понятно, возвести столбчатый фундамент своими руками можно в максимально короткие сроки. А какой способ применить на практике – личное дело каждого хозяина.

Если нужна та же веранда, можно использовать и блоки. Если же планируется обычная беседка, подойдут и деревянные столбы. Когда возводится что-то капитальное, рекомендуются кирпичи либо монолит.

Не важно, что вы выберите, главное, чтобы результат вам понравился! А далее, после построения фундамента, можно приступать к возведению главной части здания.

Столбчатый фундамент своими руками — СОВЕТЫ И СОВЕТЫ | Сделайте это самостоятельно

Содержание ✓

  • ✓ Рубероид вместо асбестоса -цементных труб
  • ✓ Собственные руки на празднике — мой совет
  • ✓ Собственные руки — видео

под будущим сарай для дерева и инструментов определяются заложить столбчатый фундамент: это достаточно надежно, а главное – экономично.

Важно!

Столбы необходимо устанавливать по углам будущего строения, в местах пересечения стен и под массивными простенками.

Наметил расположение столбов по периметру на расстоянии 1,5-2 метра друг от друга. Бурят шурфы глубиной 1 м и d 25 см, на дно которых насыпают слой щебня с песком толщиной 10 см и плотно утрамбовывают. Поскольку вылет столбов над уровнем земли планировался на 50 см, асбоцементные трубы d 20 см разрезали на отрезки длиной 1,4 м и устанавливали в готовые отверстия. Фиксируется в вертикальном положении, выливая грязь снаружи.

Залил трубу бетоном на одну треть длины, слегка приподнял вверх, чтобы раствор равномерно распределился по дну колодца, образовав «пятку», и вкопал «столбик» обратно. Вершины задают уровень в одной плоскости.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Далее продолжил заливку труб раствором, оставив последние 15 см сверху слева пустыми. В конце процесса заливки смесь утрамбовывается штыковым способом, а по центру трубы в раствор помещаются два бруска (4) d 14 мм диаметром 1,4 м.

Кстати

Вместо асбестоцементных труб можно использовать рубероид, сложив из нескольких слоев трубку подходящего диаметра.

Смотрите также: Старый дом на новом фундаменте своими руками

Рубероид вместо асбестоцементных труб

Примечание

Арматура перед погружением в трубы желательно обрабатывать любыми составами от коррозии металла (например, эпоксидной смолой).

После застывания раствора начал обвязку фундамента брусом. Для этого цементная смесь закрепила в полости труб (оставшиеся 15 см) анкерными болтами, которыми (после застывания смеси) первый венец здания был соединен с трубчатым фундаментом.

© Автор: Александр Старовойтов, Рязанская область. Фото автора

ПРАЗДНИК СВОИМИ РУКАМИ — МОЙ СОВЕТ

Хочу ответить на комментарий Сергея Бахтина. Я тоже в 1990 году тоже начинал строить дом на фундаменте на ленточном основании, но потом были столбчатые на металлических трубах — пробовал оба варианта.

Первый вариант самый сложный и трудоемкий! Сергей Маркович, вот что вам нужно: песок, щебень, камни (можно из речки набрать), доски, гвозди, уголки монтажные, цемент, два уровня — водяной и строительный и т.д.

Доски толщиной 30 мм. Делаем колья из бруса 50×50 мм или из досок, концы заостряем топором. Ставки должны быть над досками. Размечаем участок рулеткой, забиваем углы металлическими прутьями, делаем диагональное выравнивание. Отмечаем уровень воды, отмечаем маркером на металлических стержнях, копаем траншею на глубину (на ваше усмотрение) и натягиваем капроновую бечевку по периметру.

Столбчатый фундамент своими руками — моя схема

Измерьте рулеткой высоту от земли до натянутой нити и занесите размеры в тетрадь. Ставим доски на колья и сбиваем их гвоздями (не забывая о размерах). Если у вас есть уклон, начинать нужно с самой нижней точки. Ставим под углом два щита и делаем на земле отметки под кольями, снимаем, втыкаем лом и совершаем круговые движения (при необходимости подливаем немного воды), ломом делаем углубление. Сделал под два щита — забить их кувалдой до уровня капроновой нити.

К этому углу ставим еще два щита (не забывая о размерах: чем выше, тем ниже будет высота досок) и доводим все по периметру до конца. Затем проверяем все углы водяным уровнем.

По ширине фундамента нарезают бруски и вставляют между кольями выше уровня натянутой нити, прибивая снаружи. Так сделайте углы, пройдитесь по всему периметру. Берем обожженную проволоку (можно сжечь на костре) и наматываем ее на колья (три-четыре витка), откусываем плоскогубцами, вставляем в середину проволоки пробойник или ручку и закручиваем ее всю образом (не нужно тянуть его), выньте ручку.

Чуть не забыл: надо предварительно вставить куски труб из металла или бетона — для вентиляции дома.

Итак, стягиваем все бруски проволокой, а затем готовим подушку под фундамент, насыпаем в траншею песок (немного), утрамбовываем, заливаем водой. Далее готовим раствор (лучше, конечно, бетономешалкой, чем вручную) в пропорции 1:3:2, заливаем цемент, песок, перемешиваем, добавляем воду (лучше долить, чем залить). Перемешайте и добавьте два ведра гравия, снова перемешайте. Затем заливаем раствор, кладем камни так, чтобы они не касались друг друга, и снова заливаем раствором, снова кладем камни. Ширина фундамента делается на ваше усмотрение – 40 или 50 см.

Дошли до середины опалубки — кладем на раствор нарезанные листы рубероида (чтобы фундамент дышал) и заливаем раствором, кладем камни, снова кладем раствор — и так до уровня досок, где нить натянута. Когда все залили раствором, берем траву и накрываем фундамент на неделю от солнца, чтобы он не потрескался. Как только все высохнет, снимаем опалубку и траву, сразу кладем на фундамент предварительно вырезанный листами рубероид – он должен быть шире фундамента на 10 см, края загибаем по 5 см. .

Сергей, хочу сразу предупредить, что в этом варианте лучше сразу сделать печку, утеплить полы, иначе холод будет идти через вентиляционные решетки на половицу и стыки.

Если, конечно, у вас нет печки, то готовим щитки. Расстояние между лагами 80 см (это максимум). Берите лучше 70 см — это нормально, плюс-минус, неважно в какую сторону. Берем два гвоздя (делаем замеры на поперечных бревнах), забиваем гвоздь в опалубку, делаем петлю на нитках, чертим и переходим на другую сторону, забиваем гвоздь и привязываем. Рулеткой измеряем расстояние от земли (участок зачищаем лопатой) до резьбы, размеры заносим в тетрадь. Берем два бруска шириной 30×30 мм, высота известна, бруски нарезаем чуть длиннее. Нарезаем вагонку 35-40 см и более (по вашему брусу). Кладем два бруска на ровную поверхность, прибиваем вагонку гвоздями через 40 м по краям к брусу (по 2 гвоздя с каждой стороны), подрезаем и прибиваем – и так до верха.

Вам нужно сделать 4 щита, чтобы сделать один ящик (сколько ящиков вы сделаете, заполните его раствором).

Соединяем щитки друг с другом, сверлим отверстие, отступаем от края по 5 см сверху и снизу, соединяем медной проволокой (без жилы, жесткая проволока), скручиваем пассатижами (не перетягиваем). Ставим коробку под ниточный уровень, берем строительный уровень и выставляем (его уровень). Далее снимите коробку и просверлите отверстие в земле бензобуром (10 сек.) или ручным (заливка водой). Ставим коробку на место и проверяем уровень.

Изготовление подушки, насыпание песка и заливка водой, приготовление раствора (1:3:2) как на ленточном фундаменте.

Берем два ведра раствора, выливаем в отверстие, протыкаем раствор несколько раз длинной палкой, чтобы выходил воздух, так до самого верха периодически. Все столбы ставим по уровню, наполняем, но не забываем про воздух и засыпаем травой. Когда столбы высохнут, снимите медную проволоку со столбов, снимите щиты (по частям, чтобы не нарушить фундамент) (см. рис.). Убираем траву, кладем рубероид (квадрат) и загибаем концы, не обрезая их. Далее подкладываем лаги (брус), если есть зазор – подкладываем под брус рубероид. Затем крепим лаг монтажными уголками (черные саморезы), можно обработать отработанным машинным маслом (снизу тоже).

Также можно сделать столбчатый фундамент по периметру или нового поколения, на винтовых сваях, обшитое основание . Это хорошее дополнение к дому — сделать печь, провести воду, электропроводку в доме, сделать душ, слить воду из умывальника, поставить бойлер и т.д. Удачи!

© Автор: Сергей Николаевич КАКТУРСКИЙ. Москва

СТОЛБНЫЙ ФУНДАМЕНТ СВОИМИ РУКАМИ — ВИДЕО

Столбчатый фундамент для дома

Посмотреть это видео на YouTube

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Фундамент столбчатый своими руками

Фундамент опоры всего дома, от его конструкции и прочности зависит долговечность всего здания. Выбирая тип фундамента для дачи, наши соотечественники перестраховываются и закладывают ленточный фундамент. В этом легко убедиться, пройдясь по садоводству. Но такие меры совершенно необязательны. Для легких построек, таких как деревянные, каркасные, каркасно-щебневые, больше подходит столбчатый фундамент. Кроме того, показаниями к его применению являются почвы, песчаные грунты, торфяные, заболоченные и такие, где морозные нагромождения могут вытолкнуть или повредить ленточный фундамент. Обустроить столбчатый фундамент своими руками можно в максимально сжатые сроки, не привлекая тяжелую технику и бригаду рабочих.

  1. Устройство столбчатого фундамента
  2. Столбчатый фундамент: чертеж, расчет и схема
  3. Колонка своими руками

    • Земляные работы
    • Аранжировка сцены
    • Устройство облегченного ленточного фундамента
  4. Несущий фундамент своими руками

    • Земляные работы
    • Строительство столбчатого фундамента
  5. Столбчатый фундамент своими руками: видео инструкция



Устройство столбчатого фундамента



Столбчатый фундамент представляет собой опорные столбы, заглубленные в грунт и выступающие наружу. Верхний уровень столбов должен быть одинаковым. Поверх столбов устраивают ростверк для объединения опор и равномерного распределения нагрузки. Столбы необходимо ставить у остова сооружения, а также под пересечением стен и в местах, на которые действует максимальная нагрузка.

В качестве материала для столбов может выступать дерево, кирпич, бетон, бетонные блоки, асбестоцементные или металлические трубы, а также молочный камень.

Деревянные столбы На сегодняшний день встречаются крайне редко, так как недолговечны. А вот под легкие деревянные постройки или террасы вполне допустимо обустраивать столбчатый фундамент из деревянных столбов. Диаметр таких столбов должен быть 0,15 0,2 м. Перед заглублением их необходимо обработать специальными препаратами и пропитками, препятствующими гниению и препятствующими возгоранию. В качестве гидроизоляционного материала можно использовать битумные мастики.

Выход кирпича , обожженный в печи, применяется для мелкозагрязненных или неламповых столбчатых фундаментов. Ширина столба должна быть не менее 0,38 м.

Столбы железобетонные — самый распространенный и надежный вариант столбчатого фундамента. Они могут быть как монолитными, так и обустроенными из готовых бетонных блоков. Ширина столбов должна быть 0,4 м.

Асбестоцементные или Трубы металлические применяются для устройства столбов в качестве несъемной опалубки, так как в них вставляется арматура и заливается бетон.

Глубина Столбчатый фундамент рассчитывается в зависимости от структуры грунта, уровня грунтовых вод и степени промерзания грунта. Фундамент считается мелкозаглубленным, погруженным в грунт на 0,4 м. Закопан заглубленный на 0,15 0,5 м ниже уровня промерзания.

Очень часто столбчатый фундамент обустраивают на участках, где грунт промерзает в него на 1,5 2 метра вглубь, так как возведение ленточного фундамента в этом случае просто невыгодно. Нижний уровень столба подтягивается на 15 25 см ниже уровня промерзания грунта.

Расстояние между столбами может быть от 1 до 2,5 м, но не рекомендуется более 3 м.

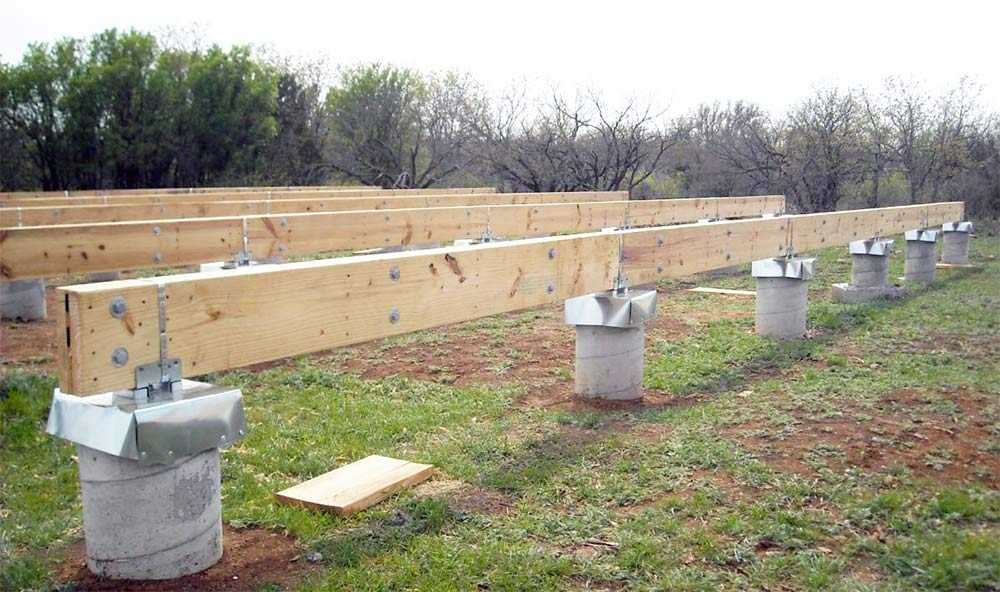

Как Ростверк Можно использовать прочный брус. Если конструкция деревянная, то она будет выполнять роль закладного венца. Но все большую популярность набирает монолитный бетонный ростверк, залитый в деревянную опалубку.

Ростверк столбчатого фундамента может быть высоким (выше 35 75 см над уровнем земли) и низким (лежит на земле).

Очень важной конструктивной особенностью столбчатых фундаментов является то, что в доме невозможно обустроить подвал. Иногда для защиты пространства между столбами формируют связку, которую тродают из кирпича или камня, но не соединяют с фундаментными столбами, чтобы в случае продвижения не нарушать ее целостность. Очень важно оборудовать вентиляцию для проветривания подпольного пространства в связке. Но не всегда делают болт. На часто затопляемых участках столбчатые фундаменты возводят на большую высоту над уровнем грунта, которая может составлять от 1 до 2 м. При этом дом остается полностью висящим в воздухе на столбах.



Фундамент столбчатый: чертеж, расчет и схема



Перед началом любых работ, связанных с возведением фундамента, необходимо запастись проектной документацией. Создание этой домашней документации лучше доверить специальным архитектурным компаниям.

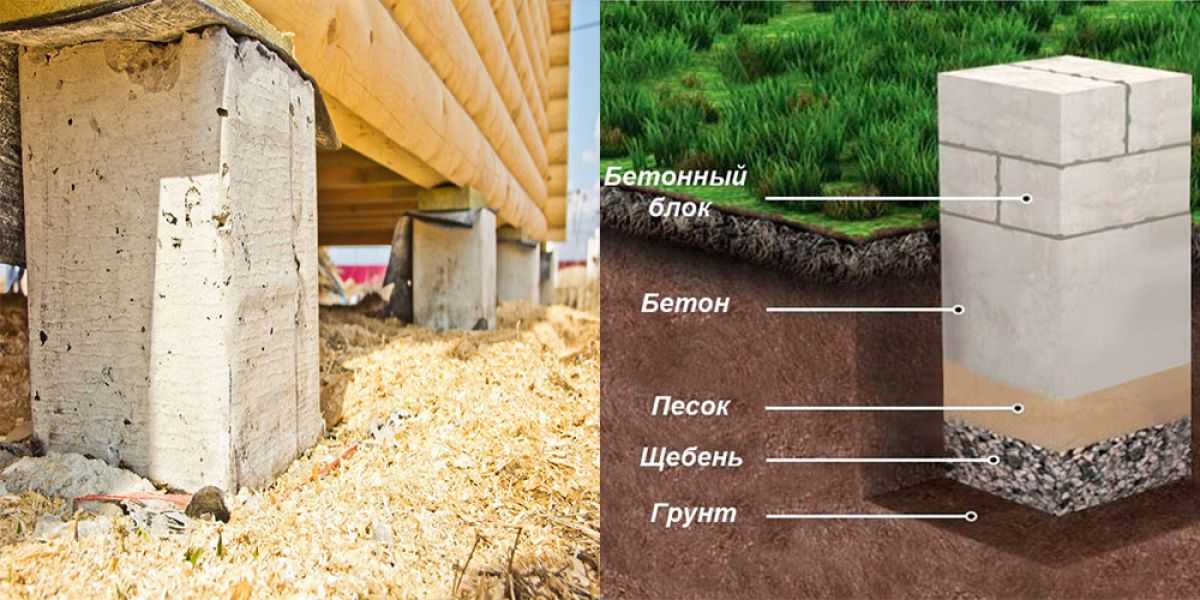

Схема столбчатого фундамента выглядит примерно так:

В первую очередь производится расчет столбчатого фундамента для определения количества столбов, их материала, глубины заложения, расположения, ширины и прочего. Для расчетов потребуются характеристики грунта, уровень грунтовых вод, морозные отвалы, уровень промерзания грунта, материал строения, его высота и этажность, тип перекрытия, материал кровли, нагрузка на каждую ключевую точку здания и многое другое. Для самостоятельных расчетов в сети есть соответствующие онлайн-калькуляторы расчетов столбчатых фундаментов.

Все полученные размеры для столбчатого фундамента заносятся в проектную документацию, где указываются все характеристики, материал и многое другое.



Столб своими руками

В последнее время для современных одно- и двухэтажных коттеджей стал популярным так называемый облегченный фундамент, представляющий собой столбы, заглубленные ниже уровня промерзания грунта, и неудачный ленточный фундамент, соединяющий эти столбы. Самостоятельно выполнить такой фундамент будет непросто, лучше позвать на помощь друзей и заказать миксер готового бетона, чтобы конструкция была крепкой.



Земляные работы



Перед устройством столбчатого фундамента необходимо подготовить участок под строительство. Для этого уберите лишнюю почву, устраните неровности. Если верхняя почва глинистая, вам придется удалить большую ее часть и заполнить ее песком.

Далее нужно отметить сайт. Используя строительную нить, разметьте площадку согласно приложенному чертежу. Натягиваем нить двумя линиями параллельно друг другу, с расстоянием, равным толщине будущего ленточного фундамента. Контролируем угол нитей и углы будущей конструкции, их должно быть 90. Обозначим места пересечения и примыкания стен, а также углы здания, места с наибольшей нагрузкой.

На всем отмеченном участке вынимаем грунт на 30 40 см, где будет ленточный фундамент. Ширину делаем на 7 10 см больше, чтобы осталось место для опалубки.

По чертежу столбчатого фундамента с помощью ручного бура делаем скважины там, где будут столбы. Диаметр ручного бура 150 мм, 200, 250, 400 мм. Если глубина столбов не превышает 1 м, то дополнительная фиксация стен от венчания не требуется. Если глубина больше, то придется формировать опоры из досок, чтобы грунт не осыпался.

На дно колодцев засыпаем песок, слоем 10 см.

В последний раз проверяем расположение скважин по осям и ровность будущего фундамента.



Оформление сцены



Для обустройства столбов воспользуемся бетоном, а вот для обустройства его гидроизоляции проделаем небольшую хитрость.

Из скрученного в два слоя рубероида формируем трубу необходимого диаметра. Соединения проклеиваем скотчем, а также обклеиваем трубу по окружности. Вставляем конструкцию в колодец до упора в землю.

Из арматурного прутка 10 диаметром 14 мм и проволоки 6 мм вяжем и свариваем арматурный каркас. Вставляем в лунку. Вершина стержней должна выступать из колодца не менее чем на 15 25 см.

Приступаем к заливке столбов бетоном. Для этого сначала насыпьте в колодец 20 25 см и приподнимите трубу из рубероида так, чтобы бетон растекался по дну и образовывал подошву. Затем заливаем колодец до конца бетоном, формируя столб. С помощью электрического глубинного вибратора установите бетон так, чтобы в нем не было пузырьков воздуха и пустот.

Пока сохнет бетон в столбах, займемся ленточным фундаментом.

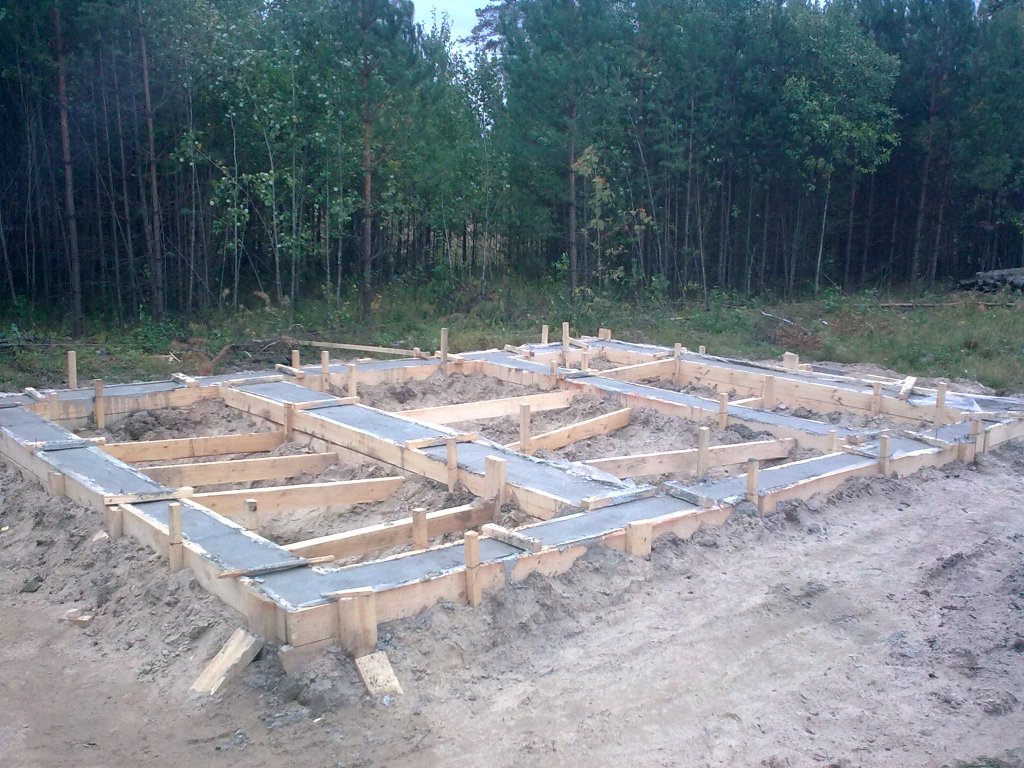

Устройство облегченного ленточного фундамента



Свариваем и вяжем каркас для армирования ленточного фундамента из арматурного прутка и проволоки. Обязательно приварите его и закрепите на стержнях, торчащих из столбов.

Стержни будут располагаться вдоль ленты фундамента, и армировать проволокой в ​​поперечном направлении, образуя горизонтальные перемычки.

Монтируем опалубку для ленточного фундамента. Для этого используйте доски шириной 10 15 см, толщиной 4 см. Вместо досок можно взять ДСП, фанеру или листы железа. Когда опалубка сбита, внутрь укладываем гидроизоляционный материал. Лучше всего использовать современные мембраны или полиэтиленовую пленку, которые также понадобятся для того, чтобы бетон не выливался из опалубки через щели.

Залить ленточный фундамент бетоном. Для простоты лучше заказать машину миксер для заполнения такого большого пространства. Также установите бетон с помощью вибратора. Когда бетон наберет свою прочность, через 20 28 дней можно снимать опалубку и проводить все необходимые работы по гидроизоляции фундамента. Затем засыпаем оставшиеся траншеи грунтом.

Подробнее о том, как делается такой ленточно-баковый фундамент, видео:

Важно! Многие специалисты крайне негативно выступают по отношению к столбчато-ленточным фундаментам, настаивая на том, что фундамент должен быть либо столбчатым, либо ленточным. Только в этом случае он будет полностью выполнять свои функции и не будет мешать продвижению в земле. Несмотря на это, многие строительные компании продолжают обустраивать комбинированный фундамент. Так что выбирайте сами.



Опорный фундамент своими руками

Для сравнения рассмотрим вариант устройства чисто столбчатого фундамента с высоким ростверком. Его устройство целесообразно для легких построек на песчаных грунтах.



Раскопки



Размечаем площадку, как и в первом варианте. Затем убираем плодородную почву с площадки 15 25 см. В углах и местах пересечения стен бурима колодец глубиной 0,6 м. А копать на месте будущих столбов котлован лучше вручную, квадратной формы.

На дно каждой ямы под столбы залить бетоном слоем 10 15 см. Он послужит нам подушкой. Когда бетон высохнет, можно приступать к формированию опорных столбов.



Строительство столбчатого фундамента



Для столбов будем использовать кирпич-желток, тщательно обожженный в печи. Выкладываем кирпичной кладкой опорный столб шириной 38 см, высотой 35 45 см над уровнем почвы. Кирпичи можно укладывать замкнутым контуром, оставляя внутри свободное пространство. Внутри пустого пространства формируем арматурный каркас, не менее 1 3 стержня соединяем и вставляем. Затем залить бетоном.

Проверяем, чтобы столбы были на одном уровне. Когда бетон высохнет, столбы можно гидроизолировать.

Засыпаем грунтом. Поверх столбов обустраиваем ростверк. Его можно выполнить с помощью деревянных рангбалков. Края балок обязательно должны опираться на столбы и соединяться между собой замком-пазлом.

Ростверк можно сделать бетонным. Затем для него необходимо смонтировать опалубку из деревянных щитов, сварить внутри каркас из арматуры и залить все бетоном.

Технология столбчатого фундамента позволяет выполнять столбы из асбоцементных труб. Их опускают в колодец, затем внутрь заливают бетон. Приподнимают трубу, чтобы бетон растекся, а затем добавляют бетон дальше, не доходя 10 15 см до верха трубы. Когда закладные венцы дома будут соединены с фундаментом, их нужно будет закрепить к трубам с помощью анкет и угловых соединений.



Строительство столбчатого фундамента позволяет значительно сэкономить на материалах и бригаде рабочих, так как все работы можно выполнить самостоятельно за считанные дни. Такой фундамент можно смело возводить под деревянные дома, бани, технические постройки, террасы, веранды, беседки, гаражи и другие постройки, веса которых недостаточно для нагрузки ленточного фундамента. Кстати, если вы построили столбчатый фундамент осенью, нежелательно оставлять его на зиму ненагруженным. Поэтому сверху устанавливают бетонные плиты или стараются построить все здание до начала морозов. В противном случае за зиму силы морозного пучения могут вытолкнуть столбы из земли, и их расположение уже будет неравномерным.
