Какое отопление лучше в частном доме однотрубное или двухтрубное: Какая система отопления лучше: однотрубная или двухтрубная?

Какая система отопления лучше: однотрубная или двухтрубная?

Определить какого вида должна быть система отопления необходимо еще на начальной стадии строительства здания. Системы отопления разделяют на однотрубные и двухтрубные. Однотрубные системы намного проще. Одна труба служит для перемещения теплоносителя из котла в батареи, расположенные в квартирах. У этой системы множество недостатков, поскольку температуру батарей нельзя регулировать, а на первые этажи здания вода поступает уже не такой горячей. А вот двухтрубная система отопления распределяет тепло равномерно. Одна труба подает горячий теплоноситель в батареи, другая является обратной. Несмотря на то, что однотрубная система стоит гораздо дешевле, все чаще используется двухтрубная система водяного отопления. Почему? Она позволяет в каждом помещении жилого дома регулировать температуру по собственному желанию с помощью регулирующего вентиля. И поэтому лучше подойдет для здания любой конфигурации с любым количеством этажей. При строительстве жилого здания, большое значение имеет правильное проведение коммуникаций. Поэтому в этой статье мы подробно разберем, когда отопление частного дома стоит делать однотрубным, а когда лучше подойдет двухтрубная система отопления.

Горизонтальная система последнее время получает большое распространение, ввиду того, что многие новые здания имеют большую протяженность, а также не имеют простенков. Из-за внедрения панельно-каркасных конструкций и отсутствия простенков, размещать вертикальные стояки довольно затруднительно. Поэтому используется двухтрубная горизонтальная система отопления, а стояки для ее ветвей размещают в различных дополнительных помещениях здания, например, в коридорах или лестничных клетках. В такой системе нагревательные приборы одного этажа подключают к единому стояку, в то время как в двухтрубной вертикальной системе отопления к единому стояку подключают нагревательные приборы разных этажей.

Двухтрубная система отопления с устройствами балансировки и регулировки

1-котел; 2-автовоздушник; 3- термостатический клапан; 4- батарея; 5 – устройство балансировки; 6- бак; 7 – вентиль; 8- фильтр трубопроводный; 9 – насос; 10 – манометр температуры; 11 – предохранительный клапан

Вертикальная система отопления стоит несколько дороже, чем горизонтальная, поскольку здесь необходимо больше труб, а сам монтаж проводится дольше. Зато она исключает возможность образования воздушных пробок в нагревательных приборах, а также ее проще эксплуатировать, чем горизонтальную систему.

Особенности проектирования двухтрубных систем

Выбор направления движения теплоносителя. Существуют тупиковая двухтрубная система отопления и прямоточная. В тупиковой системе отопления прямая и возвратная вода текут в противоположных направлениях, тогда как в прямоточных системах направления прямой и возвратной воды совпадают.

Вариант циркуляции воды в отопительной системе. Отопительные системы с естественной циркуляцией используются только при строительстве небольших зданий, площадью не более 150 кв. м. Двухтрубная система отопления частного дома вполне может иметь естественную циркуляцию. Вода циркулирует под действием собственной плотности, поэтому трубы такой системы имеют большой диаметр, а прокладывают их под углом в горизонтальной плоскости. Недостатком подобной системы отопления является то, что они практически не поддаются регулировке, а плюсом – то, что они не зависимы от электроснабжения.

В больших зданиях используется двухтрубная принудительная система отопления, которая намного более эффективна, чем система с естественной циркуляцией. Тем не менее, она нуждается в электропитании, которое должно постоянно присутствовать. В такой системе используется циркуляционный насос, который позволяет монтировать трубы с небольшим диаметром и прокладывать их без уклона. Двухтрубная система отопления многоэтажного дома не может быть основана на принципе естественной циркуляции воды.

В одноэтажном доме часто используют однотрубные системы отопления. На самом деле, это не совсем правильный подход. Система должна обогревать все помещения даже в самые лютые морозы, а с подобной задачей лучше справляется двухтрубная система отопления. Двухтрубная система отопления одноэтажного дома имеет один существенный недостаток – она обойдется заказчику довольно дорого. Но на системе отопления средства лучше не экономить.

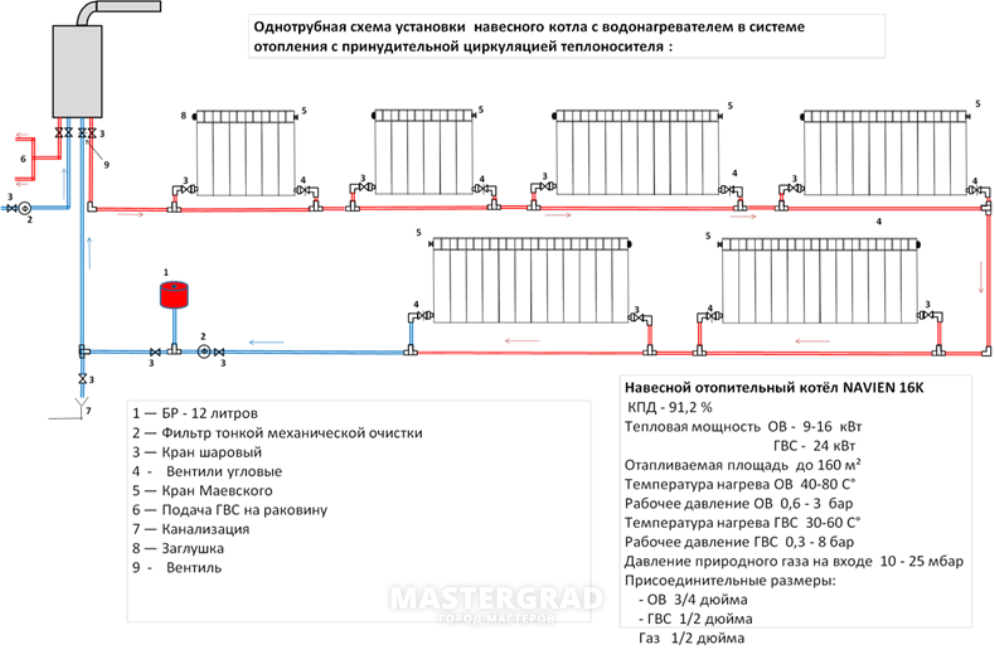

Однотрубная система отопления

В Советском Союзе одно время строительство жилых домов набрало такие обороты, что министерство было вынуждено задуматься о глобальном удешевлении процесса. В числе прочих решений было предложено экономить на прокладке инженерных коммуникаций, в частности, на трубах отопления – так на свет появилась не самая лучшая идея использовать однотрубную систему отопления жилых квартир, да и производственных помещений. В таких системах полностью отсутствуют стояки обратной подачи или приема воды как отработанного теплоносителя. Кроме того, вертикальная однотрубная система отопления значительно проще в монтаже, а, следовательно, на ее устройство уходит меньше трудозатрат, то есть, имеется серьезный положительный экономический эффект. О проблемах, связанных с ее применением, инженеры того времени не слишком задумывались.

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы «против»

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы «за»

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

Какая система отопления лучше — однотрубная или двухтрубная: какое отопление эффективнее, отличие, чем отличается, какую схему выбрать, какая разводка лучше

Содержание:

Преимущества однотрубных систем
Как работает однотрубная схема
Усовершенствования однотрубных контуров отопления
Какие бывают схемы стояков
Слабые стороны однотрубной системы
Применение однотрубных систем в частном строительстве
Сильные и слабые стороны двухтрубных систем
Какие бывают двухтрубные схемы
Видео

Отопительные системы бывают однотрубными и двухтрубными. Каждая из разновидностей обладает как сильными, так и слабыми сторонами.

Преимущества однотрубных систем

Чтобы определиться, какая система отопления эффективнее ― однотрубная или двухтрубная, необходимо изучить особенности каждой из них. К сильным сторонам отопительных контуров с одной трубой принято относить:

• Небольшие затраты на расходные материалы и приспособления.
• Стойкость к гидродинамическим воздействиям.
• Простота в составлении проектной документации.
• Небольшая трудоемкость монтажных работ.
• Отсутствие особых требований к инфраструктуре.

Хотя достоинств у однотрубной системы немало, однако ее тяжело назвать лучшим вариантом организации обогрева жилища. Основной причиной популярности подобных схем является дешевизна их обустройства.

Как работает однотрубная схема

Главным отличием однотрубной системы отопления от двухтрубной является наличие у подобных контуров всего одной магистрали (стояка), по которому осуществляется подъем нагретого теплоносителя на верхние этажи здания. Для коммутации всех обогревающих приспособлений (батарей или радиаторов) применяется последовательный тип подключения к подающей трубе.

Усовершенствования однотрубных контуров отопления

Были разработаны соответствующие технические решения, позволяющие управлять работой приборов отопления. Для этого потребуются специальные замыкающие участки(байпасы), после подключения которых появляется возможность встроить в контур автоматические терморегуляторы для батарей. Кроме этого, установка байпасов привносит еще несколько положительных моментов.

Основной положительный эффект такой модернизации – предоставление возможности управлять уровнем нагревания каждой батареи или радиатора. При необходимости подачу теплоносителя на прибор можно полностью прекратить. Это позволяет проводить ремонт или замену батареи, не отключая при этом весь контур.

Под байпасом понимается обводная труба, имеющая специальные клапаны или краны. Если все сделать правильно, потоки воды можно пустить по стояку, мимо обслуживаемого или заменяемого отопительного устройства. Как правило, самостоятельный монтаж подобных приспособлений провести достаточно непросто, даже имея на руках подробную инструкцию. Во избежание просчетов для этой работы лучше позвать профессионального сантехника. В отопительной схеме с одной магистральной трубой рекомендуется применять особо прочные радиаторы, рассчитанные на повышенное давление и высокую температуру.

Какие бывают схемы стояков

По схеме реализации контуры с одним стояком бывают вертикальными и горизонтальными. Первый вариант подразумевает подключение отопительных приборов с верхнего этажа на нижний. Использование последовательного соединения для запитки всех радиаторов на одном этаже называют горизонтальным стояком.

Слабые стороны однотрубной системы

К недостаткам данной схеме обычно относят:

• Сложность реализации расчета тепловых и гидравлических параметров.
• Непростая процедура исправления ошибок в расчетах устройств отопления.
• Влияние друг на друга всех узлов и элементов системы. Это один из главных факторов, чем отличается однотрубная система отопления от двухтрубной.
• Очень высокий уровень гидродинамического сопротивления.
• Один стояк способен обеспечить ограниченное количество радиаторов.
• Управлять уровнем нагревания батарей и радиаторов нет никакой возможности.

В тех случаях, когда вертикальный стояк питает 10 и более отопительных приборов, то разница в температуре нагревания первого и последнего радиатора в последовательной цепи будет достигать почти 50 градусов. Этот факт часто становится решающим при определении, какое отопление лучше ― однотрубное или двухтрубное.

Применение однотрубных систем в частном строительстве

Если речь идет об одноэтажном доме, то при использовании отопления с одним магистральным стояком риска неравномерного обогрева не будет. В случае с многоэтажным домом верхние этажи получат более значительную порцию тепла, по сравнению с нижними. Как результат, на первых этажах дома будет прохладно, а на верхних – жарко. Так как в особняках редко бывает больше двух-трех этажей, особой разницы в нагреве радиаторов в однотрубном или двухтрубном отоплении в частном доме наблюдаться не будет.

Сильные и слабые стороны двухтрубных систем

Исследуя вопрос, какая схема отопления лучше, нельзя обойти характеристики систем с двумя трубами.

Они обладают следующими достоинствами:

1. Появляется возможность применения автоматических терморегуляторов для батарей или радиаторов отопления. Подобные моменты необходимо планировать еще во время проведения проектных разработок.
2. Для разведения труб по помещениям в этом случае используется особенная коллекторная система. При выходе из строя или снижении эффективности работы какого-то одного узла это ни коем образом не отразится на производительности остальных элементов контура.
3. Двухтрубная система подразумевает использование параллельного подключения для радиаторов.

Слабые стороны:

• Обустроить такую схему отопления намного труднее.
• Стоимость разработки проекта требует значительных финансовых затрат.
• Монтажные работы отличаются большей сложностью реализации.

Области применения:

• Частное жилищное строительство.
• Разработка «элитных» проектов.
• Многоэтажные дома с верхней разводкой.

В зданиях, имеющих 10 и более этажей, рекомендуется применять однотрубную систему с горизонтальной разводкой на каждый этаж, или двухтрубную схему, имеющую верхнюю вертикальную разводку. Это станет гарантией эффективной циркуляции.

Положительные характеристики двухтрубного коллекторного обогрева:

• Низкий уровень гидродинамического сопротивления.
• Можно устанавливать оптимальный уровень обогрева в каждом помещении.

Прежде, чем включать коллекторную систему отопления, ее необходимо хорошо отстроить. Чтобы монтажные работы и последующая эксплуатация двухтрубной системы происходили максимально просто, потребуется наличие соответствующей инфраструктуры.

Какие бывают двухтрубные схемы

Наибольшей популярностью пользуются следующие виды разводки:

1. Верхняя. Отличный вариант, чтобы организовать самотечную отопительную систему без циркуляционного насоса. Для нее характерно достаточно низкое гидродинамическое сопротивление. По ходу работы может наблюдаться частичное охлаждение верхней подающей трубы. Как результат, появляется дополнительное давление циркуляции теплоносителя.
2. Нижняя. Здесь подающая и отводящая трубы проходят близко друг от друга. Встречаются следующие модификации нижней разводки: «звезда» и «шлейф». В первом случае каждый из радиаторов оснащается личной подающей и обратной трубой. Во втором варианте коллекторы коммутируют последовательно все батареи.

Решая, какую систему отопления выбрать ― однотрубную или двухтрубную, необходимо тщательно взвесить все «за» и «против». В любом случае потребуется проведение предварительных расчетов и составление проекта. Это позволит определиться как с отопительными приборами, так и магистральными трубами. Окончательный вывод, какая разводка отопления лучше в частном доме, делает сам хозяин жилища.

Двухтрубная система отопления частного дома: сравнение схем

Обеспечение тепла в доме – важнейшая задача для его владельца. Решать ее можно разными способами, но по статистике, большинство зданий в нашей стране отапливаются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из самых популярных ее разновидностей.

Предлагаем Вам ознакомиться с вариантами и технологиями сборки отопления с приточно-вытяжной магистралью теплоносителя. Информация основана на строительных нормах и требованиях. Для полноты восприятия сложной темы представленная информация дополнена фотоподборками, наглядными схемами, видео.

Содержание статьи:

• Особенности двухтрубного отопления
• Почему стоит выбрать именно такую ​​систему?
• Типы систем с подачей и обраткой
  • Открытое отопление
  • Закрытая циркуляционная система
  • Конструкция с естественной циркуляцией
  • Разводка с принудительной циркуляцией теплоносителя
  • Горизонтальная и вертикальная компоновка
  • Верхнетрубная двухтрубная система отопления
  • Выводы и полезное видео по теме

  Особенности двухтрубного отопления

  Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, нагревающий теплоноситель.

  Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, нагревается до высокой температуры, после чего попадает в радиаторы, количество которых определяется потребностями здания.

  Галерея изображений

  Фото

  Принципиальной особенностью двухтрубных систем отопления является то, что для обслуживания каждого прибора подводится две трубы

  Нагретый в котле теплоноситель поступает в приборы по линии, называемой подающей, при этом остывший теплоноситель отводится через патрубок, называемый обраткой

  Двухтрубный тип отопительного прибора обеспечивает подачу практически одинаковой температуры всему нагреваемому теплоносителю

  В двухтрубных вариантах устройства отопительного контура ограничений по площади дома нет оборудования, этажность и сложность системы

  Недостатками двухтрубных схем отопления является материалоемкость, превышающая однотрубные аналоги почти в два раза

  Преобладающее количество коллекторных схем для радиаторных отопление ведется по двухтрубной технологии, хотя встречаются и однотрубные

  Коллекторные контуры устройства системы отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

  В строительных конструкциях можно скрыть не только трубы коллекторного контура, но и коммуникации тройниковой разводки выполненной полимерными трубами

  Принцип двухтрубного отопительного прибора

  Трубы для подогрева и охлаждения теплоносителя

  Основное практическое преимущество двухтрубных схем

  Отсутствие ограничений по площади и сложности

  Экономические недостатки использования двух труб

  Коллекторные типы отопительных контуров

  Балочная разводка труб от коллектора в конструкции пола

  Эстетические приоритеты скрытой разводки отопления

  Здесь жидкость отдает тепло воздуху и постепенно охлаждает. Затем он возвращается в теплообменник отопителя и цикл повторяется.

  Максимально простая циркуляция происходит в однотрубной системе, где для каждой батареи подходит только одна труба. Однако в этом случае каждая последующая батарея будет получать охлаждающую жидкость, которая вышла из предыдущей, а, значит, более холодная.

  Отличительной чертой двухтрубной системы является наличие подающей и обратной трубы, подходящей для каждого радиатора

  Для устранения этого существенного недостатка была разработана более сложная двухтрубная система.

  В данном варианте к каждому радиатору подведены две трубки:

  • Первая – подводящая, по которой охлаждающая жидкость поступает в аккумулятор.
  • Второй – «обратный» слив или, как говорят мастера, через который охлаждаемая жидкость выходит из устройства.

  Таким образом, каждый радиатор оснащен индивидуально регулируемой подачей теплоносителя, что позволяет максимально эффективно организовать отопление.

  Поскольку подача нагретого теплоносителя к приборам осуществляется практически одновременно по одной трубе, а сбор охлаждающей воды по другой, двухтрубные системы характеризуются оптимальным теплотехническим балансом — все батареи системы и подключенные к нему контуры работают с почти равной теплоотдачей

  Почему стоит выбрать такую ​​систему?

  Двухтрубное водяное отопление постепенно вытесняет традиционное, так как его преимущества очевидны и весьма значительны:

  • В каждый из радиаторов, входящих в систему, поступает теплоноситель с определенной температурой, причем для всех она одинакова.
  • Возможность настройки для каждой батареи. При желании хозяин может поставить на каждый из отопительных приборов терморегулятор, что позволит получить в помещении нужную температуру. При этом теплоотдача остальных радиаторов в здании останется прежней.
  • Относительно небольшая потеря давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
  • При выходе из строя одного или даже нескольких радиаторов система может продолжать работать. Наличие запорной арматуры на подающих трубах позволяет проводить ремонтно-монтажные работы без их остановки.
  • Возможность установки в здании любой этажности и площади. Вам нужно только выбрать оптимальный тип двухтрубной системы.

  К недостаткам таких систем обычно относят сложность монтажа и большую, по сравнению с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые необходимо установить.

  Однако следует учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В результате стоимость системы невелика выше, чем у однолампового аналога, и дает гораздо больше преимуществ.

  Одним из существенных преимуществ двухтрубной системы отопления является возможность эффективного регулирования температуры в помещении

  Типы систем с подачей и обраткой

  Двухтрубная конструкция характеризуется множеством разновидностей, которые могут быть классифицируются по различным критериям. Рассмотрим основные.

  Открытое отопление

  Любая гидравлическая система отопления представляет собой замкнутый контур, в состав которого входит расширительный бак. Этот элемент необходим, так как теплоноситель увеличивается в объеме.

  Для бака выбирается такой, который позволяет жидкости сообщаться с атмосферой. При этом его часть неизбежно испаряется, что приводит к необходимости постоянно контролировать его уровень.

  Двухтрубный отопительный контур открытого типа – самый простой и дешевый вариант устройства системы. Существенный минус его в том, что в морозный период охлаждающая жидкость, непосредственно контактирующая с атмосферой, быстро остывает

  Это очень важный нюанс, к которому нужно отнестись очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и его выходу из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

  Более практичные в этом отношении соединения гликолей или антифризов при испарении образуют токсичные пары, поэтому их применяют только в закрытых конструкциях.

  Фотогалерея

  Фото

  В двухтрубных системах отопления открытого типа применяется открытый расширительный бак, без автоматического регулирования давления в контуре

  Открытые двухтрубные системы отопления подходят преимущественно с естественным движением охлаждающей жидкости. Среди них преобладают топовые схемы как наиболее простые и функциональные

  Двухтрубные системы открытого типа с нижней разводкой встречаются крайне редко. В случае устройства на радиаторы устанавливаются воздушники для удаления лишнего воздуха

  В открытых схемах естественного типа котел устанавливается на максимально низком уровне, например, в подвале, для обеспечения циркуляции самопроизвольного движения теплоносителя

  Особенности открытых систем отопления

  Двухтрубное отопление с естественным движением

  Слив в нижней схеме разводки

  Расположение котла в открытых системах отопления

  Закрытая циркуляционная система

  Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. В конструкции предусмотрена установка, которая предназначена для компенсации резкого снижения или повышения давления в системе. Таким образом предотвращается поломка оборудования в результате внезапных перегрузок.

  В замкнутом контуре монтируется расширительный бачок мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

  Мембранный бак позволяет поддерживать оптимальное давление для насоса и бойлера в системе. Кроме того, закрытая конструкция позволяет использовать в качестве теплоносителя любую подходящую по своим параметрам жидкость.

  Это позволяет получить максимально эффективную и экономичную систему с необходимыми параметрами. Например, не боится замерзания, если использует антифриз.

  По способу циркуляции жидкого теплоносителя двухтрубные системы отопления делятся на две большие группы.

  Галерея изображений

  Фото

  Закрытый расширительный бак для отопления

  Расположение котла и приборов в замкнутых контурах

  Вентиляционные и балансировочные устройства для радиаторов

  Двухтрубная закрытая система безопасности

  4 Конструкция с естественной циркуляцией

  Основной принцип работы системы следующий: котел нагревает теплоноситель, который с ростом температуры расширяется. Плотность жидкости уменьшается.

  За счет этого более холодная и поэтому плотная вода постепенно вытесняет нагретую жидкость вверх. Он поднимается в самую верхнюю точку системы, где начинает немного остывать и самотеком перемещается в радиаторы.

  В батареях вода отдает накопленное тепло и, охлаждаясь дальше и увеличивая свою плотность, движется к котлу. Очевидно, что весь цикл теплоноситель проходит самотеком, без использования дополнительного оборудования.

  Благодаря тому, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от чрезмерного завоздушивания.

  На рисунке представлена ​​простая схема двухтрубной системы отопления с естественной циркуляцией теплоносителя. К его характерным особенностям относится трубопровод больших диаметров, за счет чего снижается гидравлическое сопротивление, а обязательный уклон в сторону теплоносителя составляет порядка 2 — 3 мм на погонный метр

  Неоспоримым достоинством считается долгая жизнь ее. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей значительно продлевает срок ее эксплуатации.

  Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами, может составлять около пятидесяти лет.

  Недостатком таких схем считается относительно небольшой перепад давления. Также необходимо учитывать удельное сопротивление, которое радиаторы и трубы оказывают движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется применять отопление с естественной циркуляцией в радиусе не более 30 м.

  Кроме того, такая система имеет достаточно высокую инерционность, поэтому от растопки котла и до стабилизации температуры в отапливаемом здании проходит достаточно большое количество времени.

  Отрицательным моментом также можно считать то, что все трубы необходимо прокладывать под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Система отопления с естественной циркуляцией способна к саморегулированию.

  Двухтрубная система с естественной циркуляцией способна к саморегулированию: чем ниже перепад температуры в отапливаемом помещении, тем выше скорость теплоносителя

  Чем ниже температура окружающей среды, тем выше скорость циркуляции охлаждающей жидкости. Кроме того, на расход жидкости по контуру отопления влияет несколько факторов: сечение и материал труб разводки, радиус и количество витков в двухтрубной схеме отопления частного дома, а также наличие и тип установленной запорной арматуры.

  Воздействуя на эти факторы, можно добиться наибольшей эффективности системы отопления.

  Электропроводка с принудительной циркуляцией теплоносителя

  Включен в приведенную выше схему движения теплоносителя в замкнутом контуре отопления. Это дает значительные преимущества. В первую очередь увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

  В этом случае все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им прогреваться максимально равномерно.

  При использовании схемы с естественной циркуляцией это невозможно, так как температура жидкости, поступающей в радиатор, зависит от расстояния, на которое она удалена от котла. Чем дальше батарея, тем холоднее охлаждающая жидкость. Принудительная циркуляция позволяет регулировать уровень нагрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать отдельные его участки.

  Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить его в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

  Кроме того, значительно упрощается монтаж конструкции, так как нет необходимости укладывать трубы строго под определенным углом, точно рассчитывать их диаметр и высоту.

  На рисунке представлена ​​схема двухтрубной системы отопления с принудительной циркуляцией. Имеется насос, который перемещает жидкость по контуру

  Еще одно преимущество — возможность совершенно безболезненно внести необходимые изменения в его макет и макет. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что значительно снижает ее стоимость.

  Кроме того, такие системы более экономичны за счет того, что разница температур жидкого теплоносителя на входе и на выходе из котла значительно меньше, чем у аналога с естественной циркуляцией.

  Наличие в контуре насоса препятствует подаче воздуха в магистраль отопления. В целом схемы с принудительной циркуляцией считаются более эффективными, но и у них есть недостатки.

  Наиболее важным из них является волатильность. Насос не может работать без подключения к источнику питания. При отключении электроэнергии такая система отопления останавливается. При частых отключениях электроэнергии желательно иметь источник бесперебойного питания.

  К недостаткам обычно относят финансовые затраты. Одни из них – это цена циркуляционного насоса, а также стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает стоимость установки системы. Кроме того, ежемесячные счета потребуются для оплаты электроэнергии, обеспечивающей работу циркуляционного насоса.

  Эффективность функционирования системы отопления с принудительной циркуляцией во многом зависит от правильного выбора насоса

  Контур отопления может быть устроен двумя различными способами, которые определяют расположение стояков и трубопроводов в пространстве.

  Горизонтальный и вертикальный тип разводки

  Предполагает подключение отопительных приборов к горизонтальной магистрали. Преимущественно монтируется большая площадь. Стояки в этом случае должны быть оптимально расположены в коридорах или подсобных помещениях.

  Преимуществом данного типа компоновки является меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

  Горизонтальная проводка отличается от вертикальной тем, что количество вертикальных линий в ней минимально. Ее плюс в том, что подающая и обратная линии могут быть проложены под полом, минус в том, что для скрытой прокладки нежелательно использовать полимер трубы и необходимо установить циркуляционный насос на контуре

  Радиаторы подключаются к вертикально расположенным стоякам. Этот вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключить каждый этаж отдельно к стояку отопления. Основным преимуществом системы является отсутствие воздушных пробок. При этом обустройство отопительного контура с вертикальной разводкой обойдется дороже, чем для горизонтального аналога.

  Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж отдельно, что очень удобно

  Система отопления двухтрубная верхнетрубная

  Главной отличительной чертой этой конструкции является прокладка подающей трубы по верхней части помещения, обратка – по нижней ее части.

  Важным преимуществом такой системы является высокое давление в магистрали, что обусловлено значительной разницей уровней обратки и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при устройстве контура с естественной циркуляцией.

  Но при этом расширительный бак, который находится в самой высокой точке контура, чаще всего оказывается на неотапливаемом чердаке, из-за чего могут возникнуть проблемы. Как вариант, можно рассмотреть обустройство бака внутри потолка, когда его нижняя половина остается в отапливаемом помещении, а верхняя часть выводится на чердак и максимально утепляется.

  Если владельца не особо беспокоит наличие труб под потолком помещения, то подводящую магистраль желательно разместить выше уровня окон.

  В этом случае расширительный бачок может располагаться под потолком при условии, что высота стояка достаточна для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать как можно ближе к уровню пола или даже опустить под него. Правда, в последнем случае при обустройстве магистрали не получится использовать соединительные элементы, исключающие появление течи.

  На рисунке показаны верхние схемы подключения при попутном и встречном естественном движении теплоносителя. Варианты двухконтурной и одноконтурной проводки

  Внешний вид помещения с проложенными под потолком трубами не эстетичен. Кроме того, часть тепла уходит вверх, что делает систему отопления с верхней разводкой недостаточно эффективной.

  Поэтому можно попробовать собрать схему с питающей линией, проходящей под радиаторами, но это только улучшит внешний вид системы и не повлияет на ее недостатки.

  Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от системы отопления с разводкой верхнего типа можно получить в двухэтажном частном доме, так как естественная циркуляция стимулируется большой разницей высоты установки котла в подвале и батарей второго пол.

  В очередной раз отправится к расширительному баку, который находится на чердаке или на втором этаже. Откуда по наклонной линии начинает поступать жидкость в радиаторы.

  В этом случае можно даже совместить распределительный бак, отвечающий за наличие горячей воды, и расширительный бак. Если в доме установить энергонезависимый котел, получится полностью автономная система отопления.

  Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух- и однотрубные секции. Например, на втором этаже монтируется однотрубная конструкция в виде водяного теплого пола, а на первом – двухтрубная. Полностью сохраняется возможность регулирования температуры во всех помещениях.

  Двухтрубная система отопления с верхней разводкой не украшает помещение. Подающая труба должна располагаться над окном, если в здании не оборудован отапливаемый чердак

  Основным преимуществом двухтрубной системы отопления с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие проветривания магистраль.

  Именно поэтому его применяют достаточно часто, не обращая внимания на существенные недостатки:

  • неэстетичный вид помещений;
  • большой расход труб и комплектующих;
  • невозможность обогрева больших площадей;
  • проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным баком;
  • дополнительные расходы на декорирование, чтобы можно было замаскировать трубы.

  В целом система с верхней разводкой вполне жизнеспособна, а при правильно выполненных расчетах еще и очень эффективна.

  Двухтрубное исполнение с нижней разводкой

  Схема предполагает монтаж подачи и обратки снизу аккумуляторов. В отличие от системы с верхним типом разводки здесь изменено направление движения теплоносителя. Она начинает движение снизу вверх, проходит через батареи и направляется по обратке в котел.

  Системы нижней электропроводки могут включать одну или несколько петель. Кроме того, можно устроить тупиковую проводку и схемы с попутным движением жидкого теплоносителя.

  На рисунке представлена ​​двухтрубная система отопления с нижней разводкой. Нижняя схема прокладки подающей линии выгодна тем, что не требует такой же мощной изоляции трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла также значительно ниже.

  Главный недостаток конструкции — завоздушивание. Для избавления от него используют краны Маевского. При этом, если система устанавливается в двухэтажных и более этажных домах, предполагается, что такой кран должен будет стоять на каждой батарее. Это, конечно, не очень удобно, поэтому рекомендуется прокладывать специальные ВЛ, входящие в систему.

  Такие воздухоотводчики собирают воздух из теплотрассы и направляют его в центральный стояк. Далее воздух поступает в расширительный бачок, откуда удаляется. Отопительные контуры с нижней разводкой и естественной циркуляцией применяются редко, поскольку имеют ряд ограничений. Прежде всего, это то, что большинство батарей, включенных в схему, являются конечными.

  По этой причине они должны быть оснащены спусковыми крючками. Если в системе открытый расширительный бачок, то стравливать воздух придется практически ежедневно. Установка воздухопроводов, закольцовывающихся в приточных трубах, позволяет нивелировать этот недостаток. Однако они значительно усложняют схему и делают ее более громоздкой. Причем «воздух» прокладывается сверху помещения.

  Теряется существенное преимущество нижней разводки, заключающееся в отсутствии проложенной магистрали. Количество труб, используемых для монтажа в этом случае, вполне сопоставимо с количеством деталей, необходимых для верхней разводки. Поэтому для оснащения двухтрубной системы с нижней разводкой чаще всего используют вариант с принудительной циркуляцией.

  Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и практически незаметны

  К существенным преимуществам такой системы относятся:

  • Компактное размещение блока управления всей системой. Чаще всего его устанавливают в подвале.
  • Снижение теплопотерь, которое дает укладка труб по низу помещения.
  • Возможность подключения и эксплуатации системы отопления до окончания строительных или ремонтных работ. Например, первый этаж можно отапливать, а на втором будут необходимые работы.
  • Значительная экономия тепла за счет возможности распределять его по отапливаемым помещениям.

  К недостаткам нижней разводки можно отнести большое количество труб и комплектующих, необходимых для монтажа и низкое давление жидкости в подающей магистрали. Кроме того, негативным моментом можно считать необходимость установки. радиаторы отопления, а также постоянное удаление воздушных пробок из системы.

  Выводы и полезное видео по теме

  Видео №1. Обзор и оценка преимуществ и недостатков систем отопления с естественной и принудительной циркуляцией:

  Видео №2. Подробный разбор двухтрубной схемы отопления трехэтажного загородного дома:

  Видео №3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

  Двухтрубная система отопления – широко распространенный способ практичного и эффективного отопления домов. Существует множество модификаций этой схемы. Важно подобрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме гарантированно будет тепло и уютно.

  Заинтересовала тема статьи, хотите разобраться в неясных моментах? Есть вопросы или хотите поделиться ценным опытом? Пожалуйста, пишите комментарии в блоке под текстом.

  Высокоэффективные печи; Должны ли вы вентилировать две трубы или однотрубную вентиляцию? – Acumen Сантехника, отопление и охлаждение

  администратор
  Печи

  4 марта 2020 г. 4 марта 2020 г. Свежий воздух, печь, высокая эффективность, одинарная вентиляция, две трубы, вентиляция 1 Комментарий

  С середины 1980-х годов популярность высокоэффективных печей росла отчасти из-за требований правительства по снижению стоимости энергии и выбросов парниковых газов.

  Ранние модели высокоэффективных печей требовали, чтобы печь имела как вытяжку, так и один вход воздуха для горения в соответствии с требованиями установки. Поздние модели с 90-х годов до настоящего времени позволяют печи иметь либо однотрубную выхлопную систему, либо двухтрубную систему, описанную выше.

  Добавление воздухозаборника для горения в систему не повышает эффективность печи и не снижает эффективность, когда она не используется, однако эффективность дома будет повышена за счет двухтрубной системы, и ниже мы объясним как плюсы, так и минусы. .

  Что такое вытяжка?

  Подобно выхлопной трубе вашего автомобиля, вытяжка на топке удаляет вредные продукты горения (окись углерода) из топки и выбрасывает их наружу, где они разбавляются атмосферным воздухом.

  Что такое воздухоотводчик для горения?

  Опять же, так же, как воздухозаборник двигателя вашего автомобиля, печи нужен воздух для сжигания природного газа и пропана для правильного и эффективного сжигания. Таким образом, эта труба позволяет внешнему воздуху проходить в топку для использования в процессе горения.

  Можем ли мы установить впускной клапан?

  Все вентиляционные отверстия (вытяжные или впускные) требуют установленных производителем или нормативных требований расстояний от окон, дверей, впускных и выпускных отверстий до других устройств и т. д. Это в первую очередь повлияет на решение об использовании двухтрубной вентиляционной системы. Большинство домашних печей могут довольно легко «вытягивать» вентиляцию, но иногда требования к установке «приточной» вентиляции не могут быть соблюдены, это характерно для многих городских домов и рядных домов, где есть только одна или две внешние стены и многие элементы уже утомительны для экстерьера.

  Природа «всасывающего» вентиляционного отверстия означает, что оно перемещает воздух из одного места в печь, поэтому этот воздух не может быть токсичным или взрывоопасным, не допуская его попадания на газовые счетчики, выхлопные газы автомобилей и другие устройства для сжигания ископаемых. требование, которое ваш подрядчик по отоплению рассмотрит, чтобы определить, возможна ли двухтрубная вентиляция.

  Наконец, мы подошли к плюсам и минусам

  Итак, вы можете использовать двухтрубную систему, «но если это не влияет на работу печи, то зачем дополнительные расходы и еще одна дыра в стене, которую вы спросить?

  Профи

  1. Более надежная система. Использование бесплатного свежего воздуха снаружи гарантирует, что печь получает хороший чистый воздух для горения и поможет обеспечить хорошее пламя. Было доказано, что обнаружение пламени с помощью пламенных стержней остается более чистым при использовании двухтрубной системы. (В некоторых домах с однотрубной вентиляцией пламенный стержень загрязняется более одного раза за сезон, что означает увеличение времени простоя и неприятных отключений)
  2. Более эффективный дом. При использовании двухтрубной системы воздух, используемый для горения, является свободным, в однотрубной системе вы используете воздух из внутренней части дома, и его необходимо заменить воздухом, поступающим в дом (воздухообмен) через щели, окна и двери. и т. д., это более прохладный, часто необработанный воздух с низкой влажностью, который теперь необходимо подогреть. При реализации двухтрубной системы воздух, поступающий в дом, не нужно заменять воздухом, выходящим из выхлопной системы. Сохранение более теплого воздуха и снижение затрат.
  3. A Повышенный уровень влажности. Меньший воздухообмен в двухтрубной системе означает, что в здание поступает меньше холодного воздуха с низкой влажностью, что поддерживает более высокий уровень влажности.

  Кон

  1. Еще одна дыра в стене. Да, хотите верьте, хотите нет, но многие люди ненавидят видеть, как из их дома торчит больше вещей, а когда вентиляционные отверстия расположены на видном месте, они могут выглядеть неприглядно.
  2. Более холодный подвал. Благодаря внедрению двухтрубной системы в подвальном помещении теперь происходит меньше воздухообмена. Это часто может сделать подвал более прохладным. Простое решение состоит в том, чтобы добавить дополнительный сезонный возвратный воздух, но это увеличивает некоторые затраты. По нашему опыту, это не слишком распространенная проблема, но она возникает и должна обсуждаться в рамках процесса.
  3. Спертый воздух. Это то место, где меньший воздухообмен снова бьет по дому, потому что в доме происходит меньше воздухообменов в час по сравнению с однотрубной системой, иногда воздух в доме может казаться «душным» из-за нехватки свежего воздуха. Балансом этого является установка вентилятора с рекуперацией тепла (HRV), опять же, это не часто встречается, но его следует обсудить в некоторых новых домах, в которых уже сделана высокая герметизация воздуха.
  4. Засорение вентиляционного отверстия. Поскольку сейчас мы используем воздухозаборник, эта труба может быть подвержена засорению из-за снега, вредителей или детских игр. В отличие от системы с одинарной вентиляцией, где это редко становится проблемой, воздухозаборники должны быть установлены как минимум на 12 дюймов выше предполагаемой высоты снега для вашего региона, здесь, в Niagara 9.
