Схемы теплого пола: 5 Схем подключения водяного теплого пола

как подключить водяной и электрический пол к системе отопления, как соединить с терморегулятором, схема, как правильно на фото и видео

Содержание:

Схема подключения теплого пола к электрической сети
Подключение пола с подогревом через терморегулятор
Расчет нужного количества регуляторов температуры
Схема подключения обычного теплого водяного пола
Схема подключения нагреваемого водяного пола к индивидуальной системе отопления
Схема монтажа раздельных контуров с водяным теплоносителем
Применение комбинированной схемы подключения нагреваемого пола

Смонтировать теплый пол в жилом помещении можно, применив для этого электрический или водяной нагреватель. Какой бы тип нагревания не применялся, встает вопрос о том, как подключить теплый пол к теплоносителю, так как каждый тип подогреваемого пола имеет свою специфику подключения.

Схема подключения теплого пола к электрической сети

В электрическом подогреваемом полу применяется электрический нагревательный элемент, работой которого управляет терморегулятор (детальнее: «Управление электрическим теплым полом – варианты и способы»).

На сегодня имеется два основных вида терморегуляторов:

• механические, где температура нагревания элемента контролируется, с помощью механического датчика;
• электронные, способные устанавливать рабочую температуру нагревательного элемента с помощью электронной схемы. Подобные регуляторы имеют более широкие функциональные возможности. Например, можно запрограммировать как время включения, так и время выключения.

Все они предназначены для контроля мощности различных конструкций нагревательных элементов, таких, как:

Нагревающий кабель. Это специальный кабель с жилой, имеющей большое сопротивление, покрытой надежной, термостойкой изоляцией. Этот кабель нагревается, если по нему пропустить электрический ток.

Тепловой мат. Основу такой конструкции составляет нагревательный кабель, закрепленный на теплоизоляционной основе с определенным шагом.

Полупроводниковый нагревающий элемент. Под действием электрического тока, полупроводниковый материал, размещенный на специальной пленке, излучает инфракрасные лучи. Толщина пленки с полупроводниковым элементом не превышает 0,5 мм.

Подключение пола с подогревом через терморегулятор

В паспорте любого терморегулятора можно найти информацию о том, как подключить теплый пол к терморегулятору. Схема подключения теплого пола к сети имеется также на корпусе приобретенного терморегулятора. Поэтому, установку и подключение терморегулятора можно осуществить самостоятельно, без привлечения посторонних мастеров также как и монтаж самих обогреваемых полов.

Монтаж прибора можно осуществить посредством подключения его к проводке или подключить через обычную электрическую розетку.

Схему простого подключения прибора можно увидеть ниже на рисунке.

Одно из условий нормальной работы теплого пола – это монтаж его через отдельный автоматический выключатель, рассчитанный на определенную нагрузку. Это даст возможность отключать обогреваемый пол от сети без отключения других приборов, например на летний период.

На рисунке ниже показана схема подключения, учитывающая это требование.

Теплый пол можно подключить самому, но лучше подключение теплого электрического пола поручить соответствующей организации, тогда будет распространяться гарантия на материал и на работу, что очень важно, так как будет с кого спросить (прочитайте также: «Какой теплый пол электро выбрать»).

Расчет нужного количества регуляторов температуры

Многих интересует, как соединить теплый пол, если имеется несколько комнат, нуждающихся в обогреве. В таких случаях целесообразно установить терморегуляторы для каждой комнаты отдельно. Такое распределение позволит уменьшить нагрузку на электропровода. Это достигается тем, что каждое помещение может иметь свой режим работы.

Например, если это жилое помещение, то полы могут работать в ночное время, а если это санузел, то только на период пользования. Это легко сделать, если установить электронные терморегуляторы, у которых имеется функция программирования.

Схема подключения обычного теплого водяного пола

Теплые водяные полы имеют совсем другой принцип работы, поскольку работают на жидком теплоносителе. В данном случае можно использовать один из способов монтажа теплого пола – это подключение теплого водяного пола к магистральной трубе отопления. К сожалению, этот способ не приветствуется в ЖКХ и может привести к серьезным теплопотерям, что может послужить причиной поступления жалоб на недостаточное тепло.

Несмотря на это, многих интересует, как правильно подключить теплый пол к магистральной трубе без ущерба для своих соседей. Такая схема существует и сводится к тому, что теплый пол подключается в местах, где система отопления переходит на обратный поток. В таком случае, подогреваемые полы не будут излишне горячими.

Недостаток такой схемы очевиден и характеризуется тем, что нет возможности регулирования температуры подогрева. Температура полов будет зависеть от температуры основной системы отопления.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

Подключение теплого водяного пола к собственной системе водяного отопления практикуется повсеместно, так как этот процесс не имеет никаких проблем, но он ограничен областью применения. Подобные схемы можно применять только в частном секторе.

Ниже на рисунке, можно ознакомиться со схемой установки нагреваемого водяного пола.

На схеме можно выделить такие составляющие конструкции:

1. Механизм управления клапаном. Сигнал управления подается от датчика температуры. Соединяются эти элементы конструкции посредством сигнального кабеля. При достижении верхнего предела температуры клапан закрывается, а при достижении нижнего предела – открывается.
2. Балансировочное клапанное устройство. Оно регулирует проход энергоносителя, в случае прекращения его подачи. В результате теплоноситель движется по системе, минуя котел.
3. Циркуляционный насос, который увеличивает скорость протекания теплоносителя по водяному контуру.
4. Предохранительный термостат. Он контролирует температуру в системе отопления и размещается на подающей трубе.
5. Электропривод группы клапанов водяного коллектора. Его задача – это управление клапанами раздельных нагревательных контуров.
6. Водяной коллектор обогревательного пола, обеспечивающий распределение теплоносителя по различным контурам (прочитайте: «Схема коллектора теплого пола – как всё должно работать»).
7. Затворный вентиль водяного коллектора (байпас). Его задача – переключение водяного контура на малый круг.
8. Регулятор температуры, устанавливаемый в месте нагреваемого пола. Их количество зависит от количества нагреваемых полов. Наличие выносных регуляторов температуры позволяет задавать параметры обогрева для каждого пола отдельно.

Как подключить теплый пол к системе отопления, можно узнать, посмотрев соответствующее видео.

Подключение теплого пола к системе отопления может быть осуществлено с помощью гидравлического разделителя, тем более, если точек подключения несколько. Разделитель состоит из специальной емкости, в которой накапливается теплоноситель. Гидравлическую емкость устанавливают в таком месте, чтобы она не мешала жизнедеятельности человека. Это может быть специально оборудованная ниша в стене. Как подключить водяной теплый пол с использованием гидроаккумулятора, можно ознакомиться на фото.

Основным элементом, обеспечивающим нормальную работу пола с подогревом, является водяной коллектор. К этому прибору подводятся все контуры отопления, при этом, водяной коллектор позволяет регулировать давление и температуру энергоносителя раздельно по каждому контуру.

Схема монтажа раздельных контуров с водяным теплоносителем

В процессе составления схемы пола с подогревом, важно учитывать места, где будут проходить отопительные трубы. В точках, где находится бытовая техника и мебель таких труб не должно быть.

Существует два варианта монтажа контуров водяного отопления для подогрева пола – это «улитка» (спираль) и «змейка».

Соответствующая схема подключения теплого водяного пола выбирается в зависимости от условий эксплуатации, а также региональных климатических условий. В регионах, где наблюдается холодный климат, применяют схему типа «спираль». Такая схема способствует более рациональному и равномерному нагреву всей поверхности пола. Читайте также: «Как устроен смеситель для теплого пола и для чего он нужен».

Применение комбинированной схемы подключения нагреваемого пола

Нагреваемые полы могут иметь как самостоятельные контура отопления, так и в сочетании с традиционными системами отопления, включающими в себя радиаторы обогрева. Комбинированная система отопления предусматривает первоначальное подключение к цепи отопления радиаторов, а затем, на обратном движении теплоносителя – нагреваемого пола. Читайте также: «Как выбрать и установить расходомер для теплого пола».

Комбинированная схема устройства нагреваемого пола содержит следующие элементы:

1. Циркуляционный насос.
2. Радиаторы отопления.
3. Отопительный котел.
4. Расширительный бак.
5. Устройство управления.
6. Запорные вентили.

4 схемы подключения водяного теплого пола

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

• там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

• в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

• наличие радиаторов отопления с нагревом до 70-80С

• отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

• простой монтаж

• доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

Спецификация материалов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

• ограничитель температуры теплоносителя

• ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате

• воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.

2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

• малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

• второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

• самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Системы напольного отопления и охлаждения для Великобритании

Uponor: специалисты по напольному отоплению со 100-летним опытом

Если вы ищете новое решение для обогрева пола, мы можем предложить вам идеальную систему. Uponor UK предлагает широкий ассортимент специально разработанных систем водяного и электрического подогрева пола, отвечающих различным требованиям жилых и коммерческих зданий, а также проектов нового строительства и реконструкции. Полная система подогрева пола Uponor включает элементы управления «умным домом», которые обеспечивают голосовую активацию Alexa и подключение к приложению для настройки отопления и охлаждения в соответствии с вашим графиком.

Благодаря стандартной 25-летней гарантии решения Uponor выдержали испытание временем*

* 25-летняя гарантия на системы напольного отопления. На электротовары предоставляется гарантия 2 года. Для получения дополнительной информации см. наши положения и условия, изложенные на стр. 110 ценового справочника Uponor UK

.

Системы напольного отопления Uponor обеспечивают дополнительный комфорт и минимальные расходы на отопление

• Теплый пол помогает снизить затраты на электроэнергию – в некоторых случаях до 20 %
• Поверхность пола может обогреваться с более низкой температурой, чем радиаторы, так как покрывает большую площадь. Более того, происходит равномерное распределение тепла
• Пол с подогревом невидим, так как он полностью встроен под пол
• Уменьшение накопления пыли, что является синонимом радиаторов
• Лучистое отопление может быть обеспечено зимой за счет теплой воды, а лучистое охлаждение летом за счет холодной воды

Решения для напольного отопления Uponor

У нас есть полный ассортимент решений для лучистого отопления и охлаждения, которые удовлетворят любые потребности

Влажная установка Minitec

• Низкопрофильное решение для теплого пола (толщина всего 15 мм)
• Быстрая установка — система может быть установлена ​​за 3 дня
• Подходит для новых зданий и проектов реконструкции

Сухая установка Siccus FX

• Uponor Siccus FX представляет собой изоляционную плиту толщиной 30 мм
• Быстрая установка; по полу сразу можно ходить
• 100% покрытие излучателя

Tignum

• Низкопрофильная система теплого пола, состоящая из панелей ДСП толщиной 15 мм с пазами
• Быстрый монтаж
• Содержит подготовленные 12-мм пазы для труб0022

HEP

• Компания Uponor разработала различные теплоизлучающие плиты (HEP), подходящие для многих видов деревянных полов
• 3 HEP доступны в следующих центрах: 411, 400 и 300 техническая консультация

Smatrix Pulse Controls

• Интеллектуальное управление теплым полом
• Содержит функцию голосовой активации Alexa
• Доступны проводные и беспроводные варианты

Установка на сплошную стяжку/шпильку

• Традиционный способ укладки напольного отопления в здании
• Может крепиться непосредственно к существующей изоляции уровня пола
• Подходит для различных схем расположения труб и расстояния между ними

Лучшие напольные покрытия для теплых полов

Другие системы напольного отопления

Meltaway

• Надежное удаление снега и льда с открытых дорожных покрытий
• Возможно использование тепла выхлопных газов промышленного производства

Электрический теплый пол Comfort E

• Гибкие возможности установки для любого типа пола в новостройках и реконструкциях все

Онлайн-каталог продукции Uponor

Преимущества решений Uponor для напольного отопления и охлаждения

• Владельцы зданий
• Монтажники
• Архитектор и дизайнер
• Дистрибьютор
• Инвестор

Узнайте больше о наших решениях для обогрева пола

Теплые полы Брошюра для клиентов

Узнайте больше об линейке теплых полов Uponor

Поговорите с одним из членов нашей команды!

6 Преимущества установки электрических теплых полов

Время чтения: 2 минуты

Почему все больше людей устанавливают теплые полы?

Подпольное отопление становится все более популярным в последние годы из-за энергоэффективности и комфорта для потребителя.

Все больше и больше людей узнают о преимуществах установки электрической системы подогрева пола, которая сохраняет их поджаренные пальцы ног в тепле и комфорте в осенне-зимний сезон.

Технологические достижения упростили установку электрической системы теплого пола. Потребители и установщики лучше осведомлены о том, насколько просто установить систему практически на любой тип напольного покрытия, в различных комнатах дома.

Всегда важно решить, какой тип системы теплого пола лучше всего подходит для дома потребителя. Чтобы определить, какая система будет наиболее эффективной, необходимо ответить на несколько вопросов.

Система водяного обогрева полов

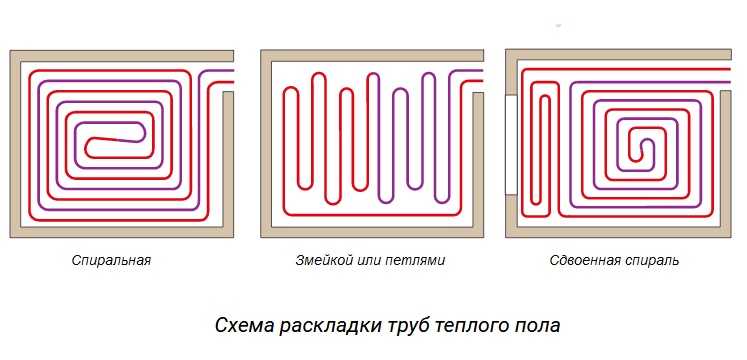

Этот тип источника тепла, в котором горячая вода, произведенная вашим источником тепла (котлом или тепловым насосом), перекачивается по трубам, проложенным под поверхностью пола. Их установка зачастую дороже, чем электрическая система подогрева пола.

Электрический теплый пол

Электрические провода обеспечивают тепло. Это также быстрее и проще в установке, чем влажная система отопления. Этот теплый пол нагревает поверхность пола и рекомендуется для небольших помещений, таких как, например, ванные комнаты. Электрические теплые полы также незаметны, что обеспечивает большую свободу для комфорта.

Теплый пол обеспечивает более низкую температуру, чем стандартные радиаторы или плинтусы, поэтому расходы на отопление снижаются. Источник тепла распределяется по всему полу, поэтому он распределяется более равномерно и обеспечивает значительный уровень комфорта.

Системы Warmup имеют низкие первоначальные затраты на установку и не требуют обслуживания. 4iE Smart Wi-Fi Thermostat — это программируемый термостат для систем теплого пола.

Управляемый со смартфона, планшета или компьютера термостат 4iE Smart Wi-Fi изучает, как вы используете отопление и как реагирует ваш дом.

Он автоматически предлагает вам способы экономии энергии, например, какую температуру вы должны установить, когда вас нет дома, и время, когда вы можете раньше выключить отопление.
