Проливной пол в бане, как сделать проливной пол в бане своими руками

Проливной пол в бане – это классика. Конструкция проливного пола в бане несложная, а технология еще проще: дощатый настил укладывается по лагам без уплотнения примыканий, это сделать проще простого. При банных водных процедурах, а также при мытье и уборке вся вода протекает сквозь щели вниз. Дальше – по ситуации. В наиболее тяжелом случае водичка какое-то время находится, просачивается, портится, испаряется и проч. в непродуваемом холодном подполье. Результат для баньки – возможно появление так называемого тяжелого пара. Это очень неприятное ощущение духоты, малоприятных запахов, ведущее к нежеланию долго находиться в данном помещении.

Деревянная половая доска имеет массу достоинств, но как живой, капиллярный материал, всегда будет впитывать воду и гнить. Если, конечно, это дерево не мореный дуб или «железное дерево». Полная антисептика и окрашивание для защиты от воды для банных половиц — не выход. Поэтому поступают «проще» – организовывают прогрев и вентиляцию подполья горячим воздухом из парной. В бане, построенной на сваях, такая задача решается несложно. Для этого нужно выполнить несколько условий:

Оба помещения – и моечная и парная имеют общий настил проливного пола и общее подполье с поддоном внизу.
Моечное и парное отделения отделены от других помещений общим ограждением, и эта перегородка максимально герметична.
Окна и двери закрыты, а воздушная тяга для камеры топки идет только из моечного отделения. Свежий воздух с улицы поступает в банные помещения только и единственно по вентканалам, проведенным через свайный ростверк и проходящим под конвекционными обогревателями печи.
Топят печь в парном отделении со стороны моечного, а печь находится в перегородке между парным и моечным.

Когда печь начинает разогреваться при топке, возникает тяга и забор свежего наружного воздуха, который проходит по вентиляционному каналу под конвектором и нагревается. Подогретый воздух по законам физики идет наверх, до потолка парной, а при охлаждении опускается вниз, и, поскольку в герметичном помещении есть тяга, еще теплый воздух идет через проливной пол ниже, в подполье. Но, поскольку подполье изолировано, воздух выходит не на улицу, а опять в моечное отделение и оттуда по кругу – в топку печки. Чем больше нагревается воздух, тем быстрее происходит этот круговорот, при этом продувается и прогревается не только парная и моечная, но и подполье.

Вентиляционные каналы идут снаружи через отверстия, проделанные в ростверке (продухи, которые оптимально проектировать на этапе фундамента), затем проходят между лагами пола и идут к отопительным устройствам печи (конвектору).

Вся система проектируется именно с расчетом будущей вентиляции подполья. Фундамент может быть ленточный, свайно-винтовой, из буронабивных свай или свай по технологии ТИСЭ. По сваям монтируют ростверк из бруса, сечением по расчету, закрепляя его на сваях с помощью анкерных болтов. По ростверку укладывают лаги, крепят на саморезах или гвоздях. Обязательно делают антисептирование и антипиреновую обработку всех – ростверка, обвязки под лаги и лаг — деревянных конструкций. Под ростверк одновременно с монтажом вентиляции будет установлен поддон, с герметизацией. Материалом для изготовления поддона может быть пластик, нержавеющая сталь, или поликарбонат, с опорной рамой из бруса или досок.

Поддон состоит из двух частей – контурной рамы и основания, выполненного с уклоном для стока воды в определенную точку, самую низкую, оптимально в одном из углов ростверка. Форма поддона простая, прямоугольная или квадратная, доска (брусок) для опорной рамы берется толщиной от 50 мм. Поддон будет установлен непосредственно на грунт или дренирующую подсыпку, смотря по грунтовым условиям, но обработка деревянных конструкций огнебиозащитным составом обязательна в любом случае. Практичный вариант для сборки днища поддона – конструкционный пластик, прочный, биостойкий и доступный по цене. Возможно использовать монолитный поликарбонат толщиной от 3-4 мм. Крепеж выполняют на специальных саморезах с термошайбами. Поддон крепится к ростверку болтовым соединением или на саморезах. Все стыки герметизируются. Доступ к сливу должен быть свободным, для его эксплуатации и периодической очистки.

Поддон не нужен в том случае, если подполье можно изолировать другим способом, например, если баня построена на ленточном фундаменте, можно закрыть вентиляционные отверстия (продухи в ленте) на время топки печи.

Вентиляционные каналы проливного пола в бане

Самая сложная часть – вентиляционный канал. Практичней подводить его к обогревателям в зазорах между лагами, проходящими ближе к печи. В ростверке должен иметься продух. Если ростверк из бруса, или толстой доски-лежня, то можно просверлить в нем отверстия. Каркасом вентиляционного канала послужат сами лаги. Вентилятор на приток устанавливается снаружи, отверстия закрываются решетками. Дно и крышку вентканала можно собрать из доски, фанеры, листа ОSB, с герметизацией. Под печью будет находиться крышка вентканала, частично закрепленная постоянным креплением. Для очистки и обслуживания вентканала крышку можно сделать из двух частей, вторую часть – съемную. В крышке должны быть устроены прозоры, которые следует защитить от попадания мусора и пыли мелкой решеткой или сеткой. Сверху крышка закрывается стекломагниевым листом с прорезями на уровне прозоров вентканала. При герметизации стыков канал получится теплоизолированным. На выходное отверстие вентканала можно смонтировать дополнительно приточный анемостат, для регулировки воздушной тяги.

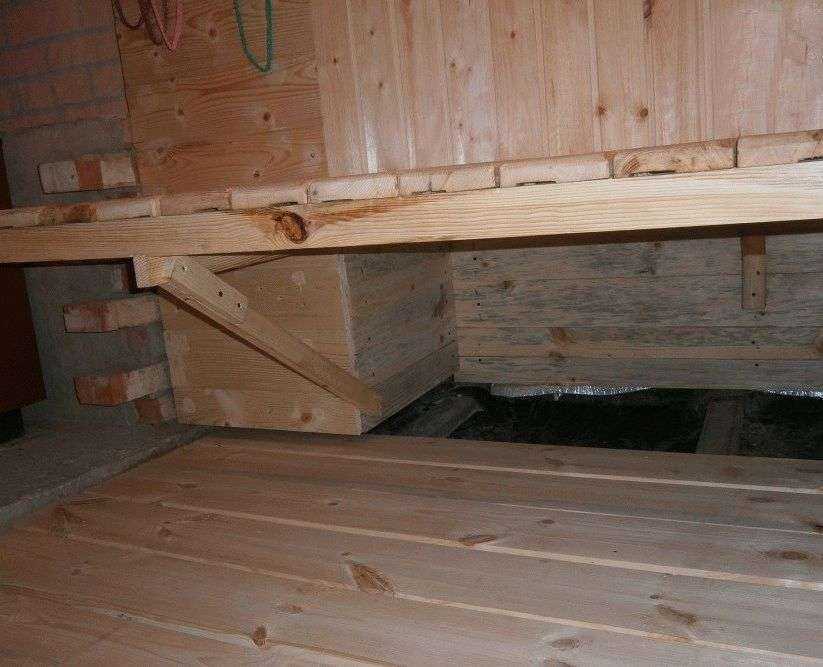

Настил проливного пола в бане

Устройство настила пола ничем не отличается по технологии от обычного проливного пола. Если применять широкие доски толщиной от 40 мм, их вес позволит не делать креплений. В таком случае обслуживание поддона, чистка и проверка вентканала еще более упрощается. Возможно дополнительно просушивать доски, снимая их и устанавливая на ребро, в те периоды, когда баню не топят. Поддон легко вымыть и очистить.

Плюсы данного решения – быстрое прогревание бани, всегда чистый воздух и теплый сухой пол. Горячими в такой парилке после топки бани будут не только полки, а также и полы. О проблеме тяжелого пара и затхлости можно забыть, доски пола служат очень долго. Единственный минус является следствием хорошей вентиляции – часть нагретого воздуха удаляется, поэтому топить приходится немного больше.

Проливной пол бани: особенности конструкции

Устройство пола

13.12.2014 timas

Особенности конструкции проливных полов в зависимости от месторасположения бани, привязка к грунту, видео об организации слива воды с системой гидрозатвора, обустройство подполья, установка печи.

На первый взгляд кажется, что с устройством проливного пола в бане может справиться даже школьник. Возможно, если это окажется толковый школьник, обучающийся в старших классах и достаточно сильный физически, то ему будет под силу овладеть тем объемом строительных работ, необходимых при возведении здания, работ с грунтом и укладке протекающего настила.

Возведение проливного пола

Полы с протекающей конструкцией пола считаются традиционными в устройстве русской бани. Половицы изготавливаются из древесины лиственных пород. При укладке на лаги между ними оставляют щели, через которые вода свободно стекает в подполье. В подполе специально выкапывается и оборудуется яма для сточных вод, и при помощи дополнительных канав отводится из-под фундамента бани в приямок, из которого они попадают в канализационную систему.

При сложении грунта песчаными и супесчаными почвами, устройство приямка нецелесообразно, поскольку потоки воды, разбиваясь о щебень и достигнув дна ямы, поглощаются песком и самостоятельно отводятся в природный дренаж.

Если грунт сложен глинистыми и суглинистыми почвами, устройство водоотводящей системы необходимо. Для этого внутри котлована устраивается водозаборное сооружение. В подполье для приема отработанных вод обустраивают сборник. Это может быть яма с бетонными стенами и основанием, или выложенная кирпичом и обмазанная слоем глины. Перед тем, как засыпать щебень, в нее монтируется отводная труба, по которой будет осуществлен слив вод в приямок, находящийся за пределами стен бани. И уже оттуда отработанная вода сливается в канализационную сеть или отводящую систему сточных вод.

Система водоотведения

Устройство водоотводящей системы требует больших физических затрат. В самом начале работ снимается весь почвенный покров под всем основанием парного и моечного отделений. В этом месте выкапывается яма, глубиной не менее 400 мм, и плотно утрамбовывается. В нее засыпается 10-ти сантиметровый слой песка, который также утрамбовывается, и яма заполняется щебнем. Затем, в обозначенном и удобном для хозяина месте, устраивается приямок.

Видео об организации слива воды в бане с системой гидрозатвора:

Коротко об основном

Стяжка из бетона. Она заливается таким образом, чтобы иметь незначительный уклон в сторону водозаборного сооружения. При строительстве большой бани следует проложить лаги. Они устанавливаются на опорные столбики, которые могут быть выложены из кирпича. Столбики укрепляются бетонным раствором с применением армирующей сетки и качественно закрываются изоляцией. Опоры также можно со всех сторон обработать специальной мастикой на основе битума.

Установка лаг. В качестве лаг используют брусья, размером 150х150 мм. Шаг между их укладкой составляет 0.5 м. Перед тем, как уложить брусья, их необходимо дважды обработать специальными пропитками и антисептиком. При укладке лаг на опорные столбики, необходимо в точке соприкосновения проложить двойной слой гидроизоляции.

Укладка половой доски. Половицы укладываются таким образом, чтобы между ними оставался зазор – щель, шириной не менее 5 мм. Это расстояние обеспечит свободный отток используемой в бане воды. Дерево способно набирать воду в сыром помещении и разбухать. Щели между половицами при расстоянии 5-7 мм не сомкнуться, и не спровоцируют затор сточных вод.

Для того, чтобы возвести в бане правильный пол протекающей конструкции, необходимо соблюсти два основных правила:

Вся конструкция пола и относящегося к нему подполья должна быть обеспечена вентиляционной системой.

Вовремя отведенный сырой воздух из-под подполья бани не позволит дощатому настилу подвергнуться преждевременным процессам гниения, что существенно продлит период его эксплуатации.

К монтажу проливного пола в бане приступают лишь после того, как будет завершено устройство водоотводящей или дренажной системы подполья и возведена печь.

Печь лучше всего устанавливать таким образом, чтобы ее поддувало находилось ниже уровня пола. При таком устройстве печи, подполье всегда будет обеспечено притоком свежих воздушных масс, следовательно, сырой воздух там не будет задерживаться.

В укладке полов проливной конструкции присутствуют свои положительные стороны. Половицы, выполненные из древесины, обладают определенной долей притягательности, поскольку они теплые и экологически чистые.

К отрицательной стороне можно отнести тот факт, что они достаточно быстро, по сравнению с бетонным основанием, приходят в негодность и требуют полной, или частичной замены. Особенно часто это происходит при плохо проветриваемой зоне подполья, или при полном отсутствии вентиляционной системы.
