Схемы дымоходов: Типовые схемы установки дымоходов

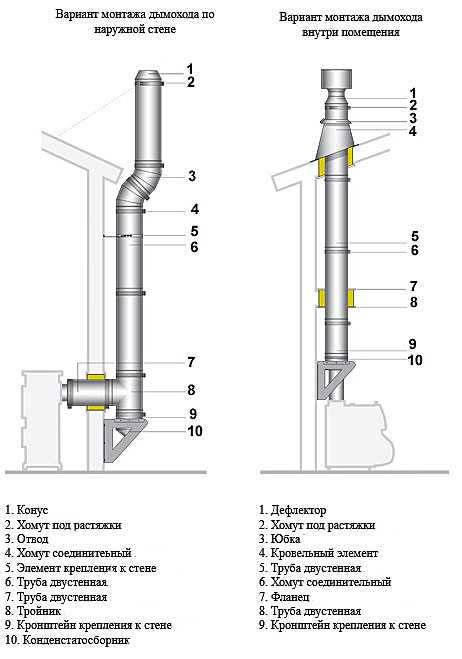

Схемы монтажа дымохода

Главная

Статьи

Схемы монтажа дымохода

Рассмотрим, что собой представляет установка дымохода, состоящего из нержавеющей стали.

Существуют три версии:

1. Одностенные:


   В комплект входит материал из одного слоя с толщиной от 0,6 до 2 мм. Применяют их в определенной области. Благодаря однослойным материалам не скапливается конденсат в середине трубы и не расходуется большое количество энергоносителей, а также улучшается продуктивность всей отопительной системы. Преимуществом является то, что они используются повторно в виде источников тепла. В частности, к ним можно подключить бак, чтобы подогреть воду.

2. Гофрированные


   Элементы из гофрированной нержавеющей стали. Их используют преимущественно для того, чтобы создать нестандартный переход, к примеру, от центра отапливаемого устройства к жесткой зоне трубы. Впрочем, они отличаются нужными прочностными и термоустойчивыми характеристиками, поэтому соответствующие органы обычно не согласовывают проект с применением гофры.

3. Сэндвич:


   Сэндвич дымоход с термоизоляционным слоем с базальтовой минеральной ватой либо вспученным перлитовым песком. Универсальное комплектующее, которое используется для внутренней и внешней прокладки дымохода.

Сталь марки 430 – используется для элементов менее подверженных внешним воздействиям среды. Обычно внешние оболочки трубы изготавливают из этой марки стали. Они не боятся ни солнца, ни ветра.

Сталь марки 409 – конструкции, функционирующие на твердом топливе (камины, печи).

Сталь марки 316 – используют для дымоходов, требующих хорошую стабильность к температурам и стойкость к химическим влияниям. Обычно такую сталь используют для газовых котлов.

Сталь марки 304 – можно сказать, дублирует сталь марки 316, однако, по цене ниже.

Сталь марки 316 и стали 321 являются уникальными в своем роде. Температурный максимум при функционировании этой стали около 850ºС плюс пластичность и стойкость к химическим воздействиям.

Сталь из нержавейки 310S. Считается лучшей сталью. Кроме всех своих положительных качеств, она устойчива к температуре в 1000ºС.

Монтировать дымоход из нержавеющей стали не следует без получения согласия у соответствующих контролирующих органов. Когда весь план действий продуман до малейших деталей, произведена закупка всех необходимых элементов для будущей системы – тогда можно с уверенностью начинать сборку:

• чтобы избежать попадания в помещение вредных для здоровья продуктов сгорания и снизить тягу в системе, необходимо задуть стыки с помощью специального герметика, приобрести его можно в любом строительном магазине;
• крепеж дымохода осуществляется на кронштейнах, расстояние между которыми не более 2 м;
• особую заинтересованность следует уделять местам прохода дымохода, когда монтируют внутри помещения, производители для таких целей выпускают специальные детали.

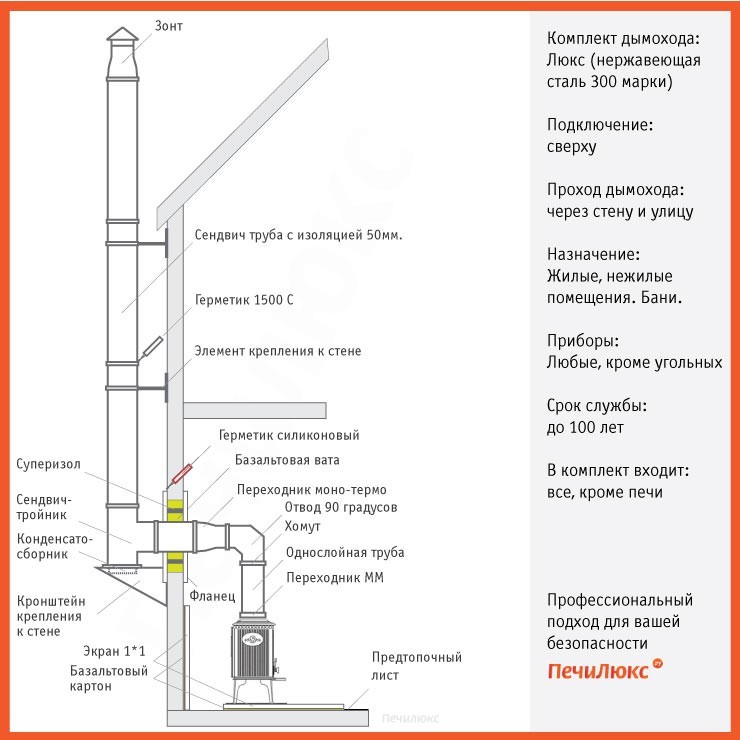

• Сэндвич дымоходы из нержавеющей стали включают в себя конструкцию, состоящую из двустенной трубы, между стенами которой уложен материал изолирующий тепло.

В нашей компании ООО Торговый дом «КПД» вы всегда подберете нужный вам дымоход. Вы можете приобрести дымоходы из нержавеющей стали различного диаметра от 80мм. до 200мм. или купить сэндвич дымоход. Так же вы можете оформить заказ на нашем сайте www.vse-pechi.ru через корзину или позвонив нам по телефону (343) 200-71-21, 200-71-31

• Выбор дымохода из нержавеющей стали, моно или сэндвич, все ли они одинаковы?

  01.11.2017

особенности конструкции и основные правила монтажа

• Основные конструкции
• Особенности устройства
• Основные этапы расчета
• Площадь сечения трубы
• Материал
• Безопасность
• Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина
• Как почистить дымоход в печи частного дома

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения. Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным.

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания. Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом.

Основные конструкции ↑

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

• Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
• Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.



• С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Рекомендуем

Дымоход длительного горения нужно время от времени чистить от золы, которая скапливается в месте изгибов.

• Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
• Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.

Особенности устройства ↑

Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

О том, как рассчитать, поговорим дальше, а пока начнем с конструкции дымоотводной системы.

• Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
• Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

• Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Совет

Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

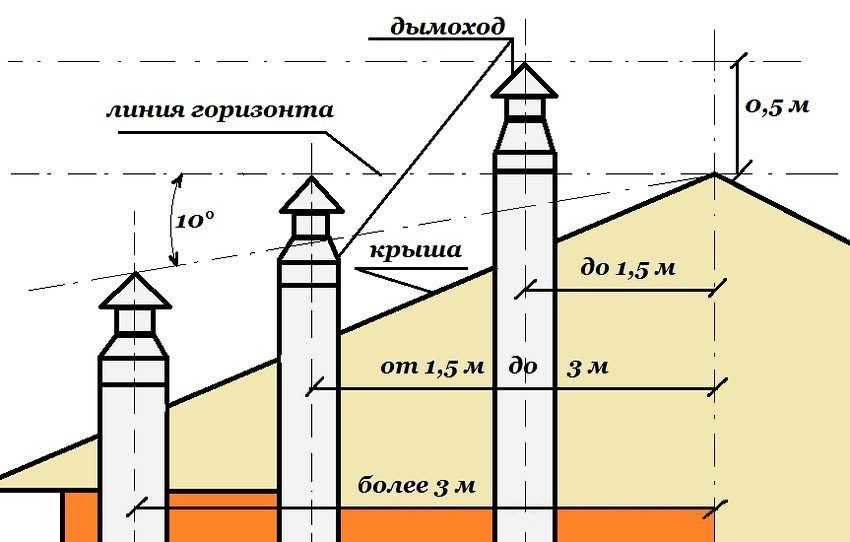

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше  конька
3.	более 300 см	вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш.

Площадь сечения трубы ↑

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

• меньше 3500 Вт — 14 ×14 см;
• 3500–5200 Вт — 14×20 см;
• 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал ↑

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем

 Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

• неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
• при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность ↑

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Рекомендуем

Специалисты рекомендуют керамические системы:

1. они негорючие,
2. долговечные,
3. совместимы практически с любым оборудованием.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

• Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
• Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
• Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней  части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

• Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см [/su_list]
• вдвое, если отопительный агрегат снабжен стабилизатором тяги;
• до 15 см, если стабилизатора нет.

• В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
• Отводящий канал может иметь максимум три поворота,  радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание

Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Как почистить дымоход в печи частного дома ↑

Если толщина сажи, скопившейся  на поверхности стенок внутри канала превысила 2 мм, значит — пора начать очистку дымоходов и печей от сажи.

• Для плотных загрязнений используют скребок или жесткую щетку, снабженную раскладной ручкой достаточной длины.
• При чистке сажа может попасть внутрь помещения, поэтому перед началом чистки необходимо закрыть снизу топочное отверстие, а мягкую мебель желательно накрыть.
• Отставание нагара можно значительно облегчить, если в процессе чистки воспользоваться химическими очищающими средствами типа «чудо-полена».
• Для очистки от сажи можно использовать и народные средства. К примеру, довольно действенно сжигание кожуры картофеля.

Как собирают печи с вертикальными дымоходами: видео

© 2023 stylekrov.ru

Схема дымохода | Potomac Services

Если вы похожи на большинство людей, ваш дымоход — это просто способ, которым дым из вашего камина выходит из вашего дома. Все кусочки и части вашего дымохода просто загадка. Но, как и ваш автомобиль, посудомоечная машина и другие вещи, которыми вы пользуетесь каждый день, это нечто большее, чем кажется на первый взгляд. Реальность такова, что ваш дымоход состоит из многих компонентов, и важно понимать и правильно обслуживать их для здорового и безопасного дома.

Часто используемые термины для вашего дымохода:

Корона — это раствор или бетон наверху дымохода. Герметизирует воздушное пространство между наружными стенками каменной дымовой трубы и вкладышем дымохода. Он отходит от лайнера, чтобы сбрасывать воду.

Дымоход — проход в дымоходе для отвода дымовых газов наружу.

Дымовая камера — это камера в камине, расположенная непосредственно над дымовой полкой и доходящая до основания дымохода.

Полка для копчения — область внизу коптильной камеры и является задней стенкой топки. Полка располагается на пересечении коптильной камеры и топки. Обычно это заслонка на передней стороне дымовой полки.

Перемычка представляет собой горизонтальный негорючий элемент, обычно из кирпичной кладки или стали, перекрывающий проем каменного камина для поддержки верхней нагрузки.

Золохранилище (Зольник) представляет собой отверстие, обычно с дверцей на петлях и расположенное в нижней части камина, куда можно сбрасывать золу. Также это может быть сосуд под отверстием, в котором собирается пепел перед удалением.

Заслонка представляет собой клапан, обычно представляющий собой подвижную или выдвижную пластину, для регулирования потока воздуха или дыма.

Топка — это часть каменного камина, состоящая из огнеупорного кирпича, перемычки и заслонки. Это зона горения камина, в которой сдерживается огонь.

Огнеупорный кирпич представляет собой кирпич, состоящий из глины и кремнезема и предназначенный для выдерживания высоких температур, например, в топке.

Очаг — площадь пола внутри топки камина или печи-камина. Фундамент

Колпак дымохода — защитное покрытие или кожух верхней части дымохода, предназначенный для предотвращения проникновения дождя, снега, животных, птиц и т. д. ., и для предотвращения нисходящих потоков. Колпаки дымохода также называют колпаками дымохода или колпаками от дождя.

Обшивка представляет собой листовой металл или другие материалы, используемые для гидроизоляции ендов, ребер или углов между дымоходом и крышей.

Противопожарная перегородка представляет собой горизонтальную противопожарную преграду, изготовленную из негорючих материалов (обычно листового металла или гипсокартона) и/или фанеры минимальной толщины

Дымоход представляет собой один или несколько проходов, вертикальных или почти отведение дымовых газов от устройства в атмосферу.

Камин — очаг, топка (или аналогично подготовленное место) и дымоход.

Есть вопросы? Нужна инспекция? Связаться с нами!

Если вы не уверены в том, что ваш дымоход недавно проверялся, или вас беспокоит мусор в вашей системе, позвольте опытным специалистам Potomac Services выйти и осмотреть ваш дымоход. Если мы обнаружим какие-либо проблемы, которые необходимо устранить, или обнаружим, что вам нужны услуги трубочиста, мы можем дать вам оценку на месте.

Получить оценку

Анатомия дымохода и камина » Full Service Chimney™

6. Газовые дымоходы для дымоходов печей и водонагревателей

Выхлоп газовых печей и водонагревателей осуществляется через дымоход, аналогичный вкладышу в вашем камине. Выхлопные газы содержат угарный газ и чрезвычайно опасны для вашего здоровья, а воздействие может даже привести к летальному исходу.

7. Обшивка

Обшивка дымохода предотвращает попадание воды в дом через крышу. Он построен с использованием тонкого слоя листового металла для защиты от дождя или влаги. Этот слой наносится в местах соединения дымохода с крышей, обочинами и т. д. Неплотно прилегающая или негерметичная обшивка наносит значительный ущерб, часто незаметный для домовладельца. Мы считаем, что пятна от воды на потолке являются одним из основных признаков повреждения дымохода.

8. Противопожарные заглушки

В каминную систему каждого дома должны быть встроены противопожарные заглушки. Возможно, вы не сможете увидеть все противопожарные блокираторы, но вам необходимо предотвратить распространение домашнего огня через горизонтальную поверхность (потолок, пол и т. д.) на следующий уровень.

9. Минимальный зазор

Поскольку внешняя поверхность дымохода может нагреваться, минимальный требуемый зазор между внешней поверхностью дымохода и горючей конструкцией составляет 1-4 дюйма.

10. Уайт

Если в дымоходе имеется более одного дымохода, вертикальная секция внутренней каменной стены должна отделять дымоходы друг от друга.

11.

Смещения дымохода

Если дымоход должен менять направление на своем пути через дымоход, смещение не может превышать центра верхней части, превышающей стенку нижнего дымохода. (nfpa211 7.1.2)

12. Каминная полка

Декоративная полка, надежно устанавливаемая над отверстием топки, называется каминной полкой. Это одна из наиболее узнаваемых особенностей камина, которая является частью камина. Камины должны быть достаточно далеко от верхней части вашего огня, чтобы избежать перегрева.

13. Дымовая камера

Пирамидальный переход, обеспечивающий бесшовный проход между топкой и началом дымовой трубы камина, называется дымовой камерой.

14. Заслонка

A Заслонка камина представляет собой дверь или клапан, используемый для регулирования тяги в открытом камине.

15. Стеклянная дверь или дверь-ширма

Стеклянная дверь или дверь-ширма помогают предотвратить распространение дыма и искр от горящего пламени. Ширма или стеклянные дверцы должны быть функциональными и соответствовать размеру и типу вашего камина (и, вопреки распространенному мнению, не являются универсальным аксессуаром).

16. Топка

Топка камина построена из негорючего огнеупорного огнеупорного кирпича и огнеупорных растворов и должна иметь соответствующие размеры, чтобы иметь функциональное соотношение с вкладышем дымохода.

17. Решетка для дров

Решетка для дров представляет собой прочное металлическое приспособление для удерживания дров от пола топки, для улучшения циркуляции воздуха с топливом во время пожара.

18. Расширение очага

Расширение очага представляет собой кирпичную подкладку, непосредственно перед отверстием топки. Внешний очаг полностью поддерживается дымоходом толщиной не менее 4 дюймов.

19. Золоотвал

Камера, предназначенная для отложений золы из топки. Должны быть построены из негорючих каменных материалов.

20. Дверца для очистки от золы

Закрываемое негорючее металлическое отверстие под камином для доступа к зольнику. Дверь часто называют «зольником» и используют для вычистки пепла из камина.
