Размер доски на стропила: Какими должны быть размеры досок для крыши

Содержание

Какими должны быть размеры досок для крыши

Большая часть стропильной системы крыши делается из досок. По сравнению с брусом, доски такой же прочности легче и дешевле. Еще их проще подобрать, поскольку чем толще пиломатериалы, тем выше вероятность появления серьезных пороков древесины. К тому же, размеры досок для крыши более разнообразные, что обеспечивает гибкость при проектировании стропильной системы.

В статье — о стандартных и оптимальных сечениях досок, которые лучше всего подходят для той или иной задачи. А также о том, когда можно обойтись стандартными размерами, а когда необходим точный расчет сечения элемента, чтобы обеспечить надежность кровли.

Если вы решили не считать стропильную систему, а использовать пиломатериалы стандартного сечения, то размеры досок на крышу зависят только от элемента, для которого они предназначены. А также от желаемого запаса прочности — если вам нужна надежная кровля, выбирайте пиломатериалы с сечением, близким к максимальному. Если речь о небольшом временном строении, то для его крыши можно брать недорогие доски небольших размеров.

Мауэрлат

Мауэрлат обычно делают из бруса — прямоугольная форма для этого элемента подходит лучше всего из-за действующих на него сил. Тем не менее, из досок мауэрлат тоже можно сделать. Их стандартные размеры — 50×150 мм и 50×200 мм.

При этом мауэрлат обычно делают из двух досок, скрепленных вместе. На стены домов с небольшой площадью крыши можно уложить одну доску. Если крыша тяжелая, а снеговая нагрузка большая, то вместе соединяют три и даже четыре доски, чтобы получить опору квадратного сечения.

Для временных и небольших построек мауэрлат крыши допустимо делать из досок с размерами 25×100 мм.

Независимо от сечения, длина досок подбирается, исходя из двух принципов:

Мауэрлат лучше сделать из цельных досок, если позволяет длина стены .
Если стена дома длиннее 6-9 м, то мауэрлат нужно делать составным. В этом случае длину досок нужно подбирать так, чтобы они соединялись примерно по центру стены. При этом торцевые стыки между досками в разных рядах должны быть разнесены минимум на 500 мм.

Из-за небольшой толщины доски в мауэрлате нельзя соединять стандартным для мауэрлата узлом вполдерева.

Коньковый прогон

Размеры прогона для крыши такие же, как и для мауэрлата. На него идут доски 50×150 мм и 50×200 мм. Но есть одно очень существенное отличие: на коньковый прогон стропильные ноги опираются сверху, если они уложены без запила, и сверху и сбоку, если с запилом. Это значит, что конек, в основном, работает на прогиб. Поэтому, в отличие от мауэрлата, доски на коньковом прогоне устанавливаются на боковую грань.

На практике это значит, что для конька доски подходят больше, чем брус. Если делать коньковый прогон из бруса, то его максимальное сечение не будет превышать 200×200 мм. Более толстый пиломатериал просто будет крайне сложно поднять на крышу, не говоря уже о большой нагрузке на стропильную систему и несущие конструкции дома.

А вот вес и размеры досок для крыши позволяют установить их друг над другом и сделать особо прочный конек сечением 50×400 мм. Этого обычно более чем достаточно даже в самых сложных климатических условиях.

Размеры досок для стропил крыши

Стропила почти всегда делают из досок, поскольку этот элемент кровли работает на изгиб. Сечение стропильного бруса в такой ситуации должно быть больше в 2-3 раза, чтобы обеспечить сопоставимую с досками прочность на прогиб.

Чаще всего стропила на крышу делают из досок со следующими размерами:

для временных и небольших построек — 50×150 мм;
для частных домов — 50×180 мм и 50×200 мм;
для больших коттеджей и домов в регионах с большой снеговой нагрузкой — 50×220 мм.

Сечение досок стропил сильно зависит от расстояния между ними: чем оно больше, тем выше должны быть стропильные ноги. Если длина стропил должна быть более 6 м, их сращивают посредине или в последней трети, если считать от конька. Место сращивания желательно укрепить подпоркой или подкосом.

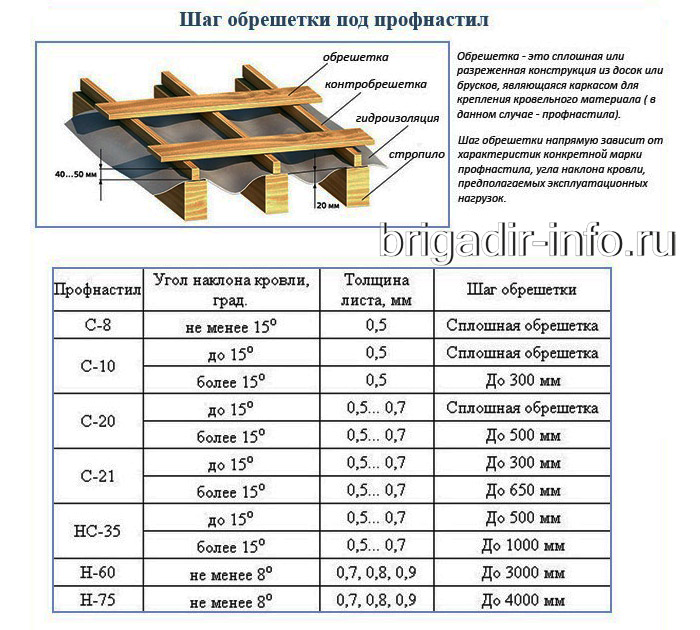

Размеры досок для обрешетки

Размеры досок для стропил и обрешетки похожи — отличие только в толщине. Для обрешетки оптимально использовать пиломатериалы толщиной 40 мм. Если шаг обрешетки небольшой, то допустимы еще более тонкие доски — 32 мм. Для домов, расположенных в южных регионах, допустимо использовать доски 25×100 мм и 25×150 мм. Но только при условии, что расстояние между стропильными ногами не превышает 1 м, а между самими досками — не более 300 мм.

По правилам, любую стропильную систему должен рассчитывать профессиональный проектировщик. В ней есть очень много тонкостей, которые сложно учесть неспециалисту даже при тщательном изучении нормативов и профильной литературы.

Но на практике кровлю частных домов обычно рассчитывают сами владельцы на онлайн-калькуляторах или, в лучшем случае, с использованием профильного программного обеспечения. И это если ее вообще рассчитывают — большинство предпочитает типовые проекты, решения «на глаз» и стандартные сечения досок для крыши.

Как ни странно, чаще всего это работает — эпидемии обрушения крыш частных домов не наблюдается. Это происходит по трем причинам:

Переменные нагрузки на кровлю (в основном, снеговая и ветровая) в конкретной местности — это максимальные нагрузки, зафиксированные за 25-50 лет наблюдений в зависимости от версии норматива. То есть даже если стропильная система недостаточно прочная, пока нет рекордных осадков или ветров, крыша выдержит.
Стандартные сечения, особенно близкие к максимальным, обычно сами по себе дают большой запас прочности стропильной системе. Иногда этот запас прочности может быть кратным. При этом экономия на услугах проектировщика часто выливается в переплату при покупке пиломатериалов.
Почти везде нормативы ограничивают максимальный прогиб, а не дают расчет на слом конструкции. Поэтому неправильно сделанная стропильная система обычно приводит не к обрушению крыши, а к художественно выгнутым под нагрузкой стропилам. Конечно, они могут пойти трещинами и переломиться, но обычно это происходит не сразу. У владельцев почти всегда есть время установить протез и подпорку.

Это значит, что в большинстве случаев при создании стропильной системы крыши можно опираться на стандартные размеры досок и бруса. Но всегда помните, что это риск, и последствия у этого риска серьезные.

Но есть случаи, когда полноценный расчет обязателен.

Это, в первую очередь, дома в северных регионах с большой снеговой нагрузкой. Для них большинство стандартных схем просто неактуально.

Также это необходимо для любых видов плоских крыш и кровель с уклоном менее 15°. С таких крыш снег почти не уходит самостоятельно, поэтому стандартные выкладки не подходят.

Наконец, расчет обязателен для всех видов сложных крыш, а также для простых кровель с зенитными фонарями и другими нетипичными элементами.

Стандартные размеры досок для крыши зависят от того, для какого элемента они предназначены:

Мауэрлат и конек делают из досок 50×150 мм и 50×200 мм.
Стропильные ноги — из досок 50×150 мм, 50×180 мм, 50×200 мм, 50×220 мм.
Обрешетку — из досок 40×150 мм или 32×150 мм, реже — 25×150 мм.

Использование стандартных сечений при создании стропильной системы вместо полноценного расчета редко приводит к критическим последствиям. Но все же желательно доверить проектирование кровли профессионалу. Особенно если дом расположен в северном регионе.

Будьте в курсе!

Подпишитесь на новостную рассылку

Доска на стропила для крыши: размеры (ширина, длина), сорт

Любая стропильная система формируется из многочисленных стропил, для создания которых используется брус или доски. Наиболее часто выбираются именно доски за счет доступной стоимости, но их прочность считается не слишком высокой по сравнению с брусом.

Важно! От качественно выбранного пиломатериала зависит долговечность крыши и безопасность проживания в доме.

Требования к стропильным доскам

Стропила для крыши выдерживают существенные воздействия от снега, ветра и кровельного покрытия, поэтому в процессе их создания должны учитываться определенные правила, которым они обязаны соответствовать.

Важно! Во время формирования стропил учитывается не только правильный выбор их размера и сечения, но и материал, используемый для создания.

Оптимально считается выбирать брус для стропил, но этот материал обладает высокой стоимостью, поэтому для снижения затрат нередко покупаются доски. Выбирается только качественная древесина, причем нередко выбор падает на хвою или лиственницу.

При поиске досок, используемых для создания стропил, учитываются основные требования к ним:

на 1 м не допускается наличие больше трех сучков, причем их диаметр не должен превышать 30 мм;
нельзя, чтобы присутствовали сквозные трещины, а несквозные не могут обладать значительной длиной, превышающей половину длины доски;
стропила для крыши изготавливаются из древесины, влажность которой не превышает 18%, причем желательно во время выбора пользоваться влагомером, чтобы убедиться, что информация, имеющаяся в сопроводительной документации к доскам, соответствует действительности.

Приобретаются доски только у проверенных продавцов, предоставляющих покупателям информация о товаре. Для этого должна иметься специальная сопроводительная документация, причем в ней содержится информация:

сорт древесины, используемой для изготовления досок;
название и номер стандарта изделия;
наименование производственной организации, занимающейся его изготовлением;
число единиц в одной упаковке;
дата выпуска досок;
размеры пиломатериала, а также его влажность.

Важно! Древесина является натуральным материалом, поэтому разные биологические воздействия приводят к его разрушению, поэтому важно грамотно выбрать доски, а также защитить их специальными защитными составами.

Доска для стропил перед использованием должна обрабатываться разными составами:

обработка качественными антисептиками, которые не допустят гниения материала;
пропитка антипиренами, защищающими древесину от возгорания;
обработка средствами, отпугивающими вредителей и насекомых.

Только при грамотном выборе досок и после их качественной обработки имеется возможность сделать стропила, обладающие не только высоким качеством, но и стойкостью перед разными воздействиями.

Какими размерами должны обладать стропила?

После того, как будет выбрана оптимальная доска для стропил, можно приступать к формированию специального чертежа и схемы будущей стропильной системы. Для этого определяется сечение, длина, ширина и иные параметра стропил, которые после изготовления будут соединяться друг с другом в правильной последовательности.

Размер стропил может значительно отличаться, так как на этот параметр оказывает влияние много факторов. К ним относятся габариты дома и крыши, выбранная конструкция стропильной системы, возможные нагрузки от ветра и другие аналогичные воздействия. Оптимальным будет использование рекомендаций:

минимальный размер равен 50х150 мм;
если создаются значительные пролеты, то выбирается размер 150х150 или же 250х100;
нередко используются более значительные по размерам стропила, если планируется возведение существенного по габаритам торгового павильона или иного крупного строения.

Важно! Чтобы точно знать оптимальные размеры стропил для крыши, требуется правильно рассчитывать данный показатель.

Для расчета важно определить, какая нагрузка будет воздействовать максимально на крышу, что позволяет выбрать сечение и иные параметры стропил. Дополнительно имеется возможность воспользоваться специальными нормативными значениями, но они не учитывают определенные климатические условия различных регионов, поэтому специалисты предпочитают проводить правильные расчеты, материалы по теме: как рассчитать длину стропил, расчет стропильной системы.

Грамотное определение габаритов стропил

При определении оптимальных размеров стропил, важно учитывать, какой толщиной должна обладать доска, применяемая для создания стропил.

Важно! Толщина доски оказывает непосредственное воздействие на прочность созданных изделий из нее.

Желательно пользоваться для этих целей доской, толщина которой варьируется от 4 до 6 см. Если же возводится стропильная система не небольших строениях, предназначенных для хозяйственного применения, то для снижения затрат допускается пользоваться досками толщиной в 3,5 см. Для жилого дома рекомендуется выбирать изделия, толщина которых не будет меньше, чем 5 см.

При выборе ширины доски непременно учитывается, какой длиной обладает проем, перекрывающийся стропилами. Чем длиннее должны быть стропила, тем шире используется для их создания доска:

если длина стропила равна примерно 6 м, то желательно пользоваться доской, ширина которой равна примерно 15 см;
если длина ног превышает 6 м, то ширина доски вовсе должна составлять 18 см;
если требуется получить еще более длинную стропильную ногу, то используется наращивание элементов, а места, где имеется нахлест, должны находиться рядом с коньковой частью крыши.

Сечение стропил рассчитывается в зависимости от определенного оптимального расстояния между ними, а также учитывается длина элементов. Во время работы надо решить, какие постоянные нагрузки будут воздействовать на крышу от ветра и снега. Берется в расчет масса созданной стропильной конструкции, угол наклона, имеющийся у ската, а также, какой длиной обладает проем, нуждающийся в перекрытии. При расчете дополнительно учитывается, какой шириной обладает строение.

Важно! Для облегчения расчетов рекомендуется пользоваться специальными компьютерными программами, имеющимися в свободном доступе в интернете, причем с их помощью не только обеспечивается быстрое получение результата, но и гарантируется точность значений.

После определения сечения стропил, надо решать, на каком расстоянии друг от друга они будут устанавливаться. Шаг стропил непосредственно связан с их сечением, поэтому если эти параметры не будут правильно определены, то это может негативно сказаться на надежности и долговечности крыши.

Важно! Допускается снижать сечение стропил, если применяются специальные подкосы.

Основные правила выбора досок

Стропильная доска должна отвечать многочисленным требованиям и условиям, описанным выше. Чтобы выбрать действительно качественный материал, рекомендуется пользоваться определенными советами специалистов. К ним относится:

отсутствие больших по размеру сучков и трещин;
оптимальная влажность, причем не желательно доверять информации, содержащейся в документации к доскам, поэтому рекомендуется вовсе взять с собой специальный инструмент – влагомер, позволяющий быстро определить влажность древесины;
отсутствие существенных дефектов, подгнивших участков или иных значимых недостатков, так как все они негативно будут сказываться на качестве сделанной конструкции из досок.

Важно! Если будет приобретен материал с высоким показателем влажности, то не допускается пользоваться им для возведения стропильной системы, так как она будет непрочной, а также вовсе имеется опасность для проживания в доме с такой крышей, поскольку через небольшой промежуток времени будет нарушена геометрия конструкции.

Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов.

Как наращиваются стропила?

Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

Таким образом, грамотное наращивание стропил дает возможность получить оптимальную по размерам стропильную ногу, используемую для формирования надежной и прочной стропильной конструкции.

Как защитить стропила?

Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши.

Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.

Как определить размеры стропил крыши?

Статьи по теме для чтения:

Как определить размер лаг пола согласно IRC | Простое объяснение с примерами
Как определить размеры потолочных балок в соответствии с IRC | Простое объяснение с примерами

Хотите научиться легко определять размеры стропил крыши?

Глава 8 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство кровельных и потолочных систем. Элементы крыши/потолка должны быть правильно спроектированы, чтобы обеспечить адекватную поддержку в соответствии с возлагаемыми на них нагрузками, а также обеспечить правильную передачу этих нагрузок на опорные стены и/или опорные элементы конструкции.

Международный жилищный кодекс (IRC) признает два типа традиционных систем каркаса крыш и потолков для зданий, подпадающих под действие Международного жилищного кодекса (IRC): деревянный каркас и холодногнутый стальной каркас.

В этом посте мы рассмотрим элементы деревянного каркаса крыши, особенно стропила. Проектирование и конструкция деревянных стропил крыши описаны в разделе R802.4 Международного жилищного кодекса (IRC).

(Примечание: ссылки на таблицы изменены в версии IRC 2018 года. Таблицы допустимых пролетов стропил крыши в версии 2018 года находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. , В целях единообразия этот пост будет ссылаться на IRC 2018. Обратите внимание, какую версию IRC вы используете, поскольку допустимые интервалы могут различаться.)

Раздел R802.4 описывает критерии каркаса деревянных стропил крыши, которые также включают таблицы нормативных пролетов.

В этом посте мы узнаем, как правильно подобрать размер стропил крыши в зависимости от их пролета, расстояния между ними и породы используемого дерева.

Интересный совет: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

Нагрузки на стропила крыши

Деревянные стропила крыши имеют размеры, основанные на одной из восьми таблиц, содержащихся в коде. В этих таблицах пролетов перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, действующих на стропила крыши: динамические нагрузки и постоянные нагрузки.

Временные нагрузки определяются кодом следующим образом:

Нагрузки, возникающие при использовании и нахождении в здании или другой конструкции. Сюда не входят строительные и экологические нагрузки.

Постоянные нагрузки определяются кодом следующим образом:

Вес строительных материалов, встроенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделка, облицовка и другие аналогичные архитектурные и конструкционные элементы, а также стационарное сервисное оборудование.

Таблицы пролетов стропил крыши

Как упоминалось выше, в таблицах пролетов в коде перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от применяемого сценария расчетной нагрузки.

В соответствии с , раздел R802.4.1 , стропила крыши должны иметь размеры в соответствии с таблицами с R802.4.1(1) по R802.4.1(8) . Очень важно правильно выбрать стол.

Теперь, чтобы выбрать правильный стол, мы должны понять 2 вещи: какая динамическая нагрузка должна использоваться и прикреплены ли потолочные балки к стропилам крыши.

Ранее мы коснулись нагрузок, но давайте рассмотрим, почему важно знать, прикреплены ли потолочные балки к стропилам крыши или нет.

В соответствии с Раздел R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропильных связей . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они идут в противоположном направлении, создавая сценарий, в котором они не прикреплены к стропилам, тогда можно использовать стропильные стяжки для выполнения требования стяжки.

Это соединение важно, потому что оно противостоит горизонтальному распору от гравитационных нагрузок и распору стропил, вызванному подъемом от ветровой нагрузки.

Использование стропильной стяжки или самих потолочных балок может немного различаться по размеру используемых стропил крыши, поэтому код создает два типа таблиц пролетов. Один для того, когда потолочные балки используются в качестве стяжек, и один, когда они не используются, поэтому требуются стропильные стяжки.

Следует также отметить, что таблицы пролетов стропил ограничены потолочными балками или связями стропил, расположенными на верхней плите или в нижней трети чердачного помещения. Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент пространства между стропилами, чтобы учесть дополнительную нагрузку на стропила крыши из-за расположения стяжки или потолочной балки. выше на чердаке. Этот поправочный коэффициент находится в сноске «A» в любом пространстве стропильной крыши в таблицах с R802.4.1(1) по R802.4.1(8).

Однако важно отметить, что если потолочные балки или стропильные связи расположены выше на чердаке, где они превышают требование одной трети, то таблицы пролетов НЕ могут быть использованы и вместо этого потребуется крыша стропила должны быть спроектированы в соответствии с принятой инженерной практикой.

Таким образом, в основном, если расчетные нагрузки превышены или потолочные балки или стропильные связи расположены более чем на одну треть вглубь чердака, конструкция стропил крыши не соответствует предписывающим стандартам таблиц, и в этом случае они должны быть разработан в соответствии с общепринятой инженерной практикой.

Как видите, в отличие от потолочных балок или балок перекрытия , стропила крыши имеют множество факторов, которые необходимо учитывать при выборе правильного размера.

Теперь давайте взглянем на эти таблицы, чтобы узнать, как правильно определить размеры стропил крыши, используя предписывающие стандарты:

Для простоты выше показаны только заголовки таблиц. Заголовок таблицы необходимо сначала понять, прежде чем мы сможем правильно выбрать правильную таблицу для определения размеров стропил крыши. Каждая таблица промаркирована. Как вы можете видеть, Таблица R802.4.1(1) и Таблица R802.4.1(2) предназначены для стропил с временной нагрузкой 20 фунтов на квадратный фут, однако первая предназначена для перекрытий, не прикрепленных к стропилам, а вторая предназначена для перекрытия, прикрепленные к стропилам.

Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к потолочным балкам, то для их установки потребуются стропильные связи .

Как и в таблицах с R802.4.1(3) по R802.4.1(8), на крышу воздействуют разные снеговые нагрузки, при этом применяется один и тот же принцип крепления балок или их отсутствия. Для простоты выше показана только таблица R802.4.1(3) для указания изменения динамической нагрузки в заголовке.

Опять же, таблицы должны использоваться только для динамической нагрузки и постоянной нагрузки, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.

Теперь давайте рассмотрим, какая информация содержится в таблицах.

В таблицах представлена следующая информация о них:

Шаг стропил крыши в дюймах (12, 16, 19,2, 24)
Породы и сорта пиломатериалов
Различные варианты размеров пиломатериалов 2×8, 2×10, 2×12)
Максимальный пролет стропил крыши в зависимости от размера пиломатериалов, породы/сорта и используемого расстояния.

Теперь, чтобы правильно подобрать размеры стропил крыши, давайте рассмотрим несколько примеров. Пример 1 стропила, расположенные на расстоянии 12 дюймов от центра, выдерживающие динамическую нагрузку крыши 20 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

Потолок, прикрепленный к стропилам, и динамическая нагрузка 20 фунтов на квадратный фут: Используйте таблицу R802. 4.1(2)
Расстояние между стропилами крыши: 12 дюймов
Виды и Сорт: Дугласовая пихта-лиственница #2
Постоянная нагрузка: 10 фунтов на квадратный фут
Используемый размер пиломатериала: 2×6

Теперь давайте найдем максимально допустимый пролет для элемента 2×6 в приведенном выше сценарии:

Следовательно, учитывая в приведенном выше примере максимально допустимый промежуток для элемента 2 x 6 – 15′-6″ .

Размеры стропил крыши – пример 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать правильный размер пиломатериала, который будет использоваться при следующем сценарии:

Вопрос: Когда потолок не прикреплены к стропилам и где стропила крыши Hem-Fir #3 должны располагаться на расстоянии 12 дюймов от центра, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил, когда требуется пролет 14 футов -0″ в длину?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

Потолок не прикреплен к стропилам и снеговая нагрузка 30 фунтов на квадратный фут: Используйте таблицу R802. 4.1(3)
Расстояние между стропилами крыши: 12 дюймов
Породы и Сорт: Пихта #3
Пролет стропил крыши: 14′-0″

Теперь давайте найдем минимально допустимый размер стропил, учитывая описанный выше сценарий:

Таким образом, учитывая приведенный выше пример, — пиломатериал № 3, охватывающий 14 футов — 0 ″, — это 2×10 так как он может охватывать 14 футов-5 дюймов. Например, нельзя использовать элемент 2×8, так как он может охватывать только 11-9 дюймов.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом R802 Международного жилищного кодекса (IRC) 2018 года.

Интересный совет: Чтобы узнать, как легко определить размер потолочных балок, обязательно ознакомьтесь с этим POST .

Надеемся, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных стропил крыши в соответствии с таблицами Международного жилищного кодекса.

В заключение, давайте ответим на несколько часто задаваемых вопросов о стропилах крыши.

Какой стандартный размер стропил крыши?

Стандартный размер стропил крыши может быть любого размера, если он не меньше минимального размера, требуемого нормами. Минимальный размер стропил крыши определяется с использованием таблиц предписаний, приведенных в главе 8 Международного жилищного кодекса (IRC).

На каком расстоянии друг от друга должны быть стропила крыши?

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Согласно предписывающим таблицам, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.

На какую длину могут пролетать стропила крыши?

Максимальный пролет стропил крыши зависит от размера, интервала и породы используемой древесины, а также расчетных нагрузок, приложенных к системе крыши, а также от того, прикреплен ли потолок к стропилам или нет. Предписывающие таблицы, содержащиеся в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропил крыши.

Как измерить стропила крыши?

В соответствии с разделом R802.4.1 Международного жилищного кодекса 2018 года пролеты стропил измеряются по горизонтальной проекции стропила.

* Справочный источник — Международный жилой кодекс 2018 г. — [Купить на Amazon]

Статьи по теме для чтения:

Размер коньковой доски | Объяснение кодовых требований
Что такое галстуки-воротники? | Требования к коду, которые вы должны знать
Требования к доступу на чердак | 5 вещей, которые вы должны знать

Размер стропил для пролетов 10, 12, 15, 16, 18, 20 и 24 футов

Размер стропил для 10, 12, 15, 16 футов, Пролет 18 футов, 20 футов и 24 фута | размер стропила для пролета 10 футов | размер стропила для пролета 12 футов | размер стропила для пролета 15 футов | размер стропила для пролета 16 футов | размер стропила для пролета 18 футов | расстояние между стропилами | стропила какого размера мне нужны для пролета 10 футов, 12 футов, 15 футов, 16 футов, 18 футов, 20 футов и 24 фута.

Стропила — это конструктивный элемент из дерева или стали, который используется как часть конструкции крыши. Стропила проходят от конька или вальмы крыши до стеновой плиты наружной стены. Стропила, как правило, поставляются последовательно, бок о бок, образуя пластину для поддержки кровельных настилов и кровельных покрытий.

Во многих странах, таких как США, Канада, Великобритания, стропила крыши, сделанные из дерева/дерева, широко используются для строительства дома. Многие породы дерева используются для изготовления древесины, обладающей большой прочностью. Стропила обычно изготавливаются из сосны или кедра, для стропил с большим пролетом несколько производителей строительных материалов создали стропила из клееного бруса (LVL), которые могут быть в 2–5 раз длиннее обычных деревянных стропил. В США большинство деревянных стропил имеют максимальную длину 20 футов.

Какой размер пиломатериалов для стропил крыши :- наиболее распространенные размеры пиломатериалов для стропил крыши: 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2″×14 ″ используется в каркасе крыши. Более толстые пиломатериалы, такие как 2×10 и 2×12, могут иметь большую длину. Толщина стропил должна быть не менее 2 дюймов, а их глубина должна быть в пределах от 4″ до 12″. Длина стропил в зависимости от климатических условий, стиля, уклона и типа строения. Он используется на кирпичной внешней стене, стеновой плите, на двух опорах и на верхней части балки.

ЧИТАЙТЕ ТАКЖЕ –

Какой размер жатки для пролетов 3, 4, 5, 6, 7, 8, 10 и 12 футов? , 2×12 и 2×14 пролета стропил

Размер стропил для пролетов 10, 12, 15, 16, 18, 20 и 24 футов

Стропила – это конструктивный элемент, который используется как часть конструкции крыши . Как правило, он проходит от конька или вальмы крыши. Проектирование и строительство кровли зависит от многих факторов, но одним из наиболее распространенных факторов является климатическое и погодное состояние окружающих вас территорий, городов и стран. Район с сильными дождями и снегопадами требует хорошего дренажа для крыши, дренаж крыши в зависимости от уклона крыши, в зависимости от уклона крыши, он подразделяется на два типа: плоская крыша и скатная крыша или наклонная крыша.

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Стандартных размеров расстояния между стропилами не существует. Но обычно стропила располагаются на расстоянии 12, 16 или 24 дюймов друг от друга с одним из нескольких стандартных шагов.

В этой статье вы узнаете о размерах стропил для пролетов 10 футов, 12 футов, 15 футов, 16 футов и 18 футов, что поможет вам лучше понять и определить или оценить размер стропил и их глубину в зависимости от пролета. Обычно пролет — это расстояние между двумя концами опоры.

В большинстве случаев расстояние между стропилами крыши составляет 16 дюймов по центру, но это может варьироваться в зависимости от строительных норм и требований конструкции. Таким образом, также используются 12 дюймов и 24 дюйма друг от друга по центру. Стропила крыши помогают распределить нагрузку на конструкцию. Стропила, которые находятся на меньшем расстоянии друг от друга, могут обеспечить большее расстояние между пролетами по сравнению со стропилами, расположенными дальше друг от друга.

Стропила какого размера мне нужны для пролета 10, 12, 15, 16 и 18 футов. порода дерева, сорт древесины, шаг кровли, включая пролет и расстояние между брусьями. Как правило, стропила 2″×6″ могут иметь длину от 10 до 15 футов, стропила 2″×8″ могут иметь длину от 13 до 19 футов.фут, стропила 2″×10″ могут иметь пролет от 16 до 23 футов, стропила 2″×12″ могут иметь пролет до 18-27 футов, а стропила 2″×4″ могут иметь пролет до 7-9 футов в зависимости от нормального состояния веса, расстояния между стропилами, породой и сортом древесины и скатной или скатной крышей.

Также читайте:-

Какой размер LVL до 30 футов

Какой размер LVL до 28 футов

Какой размер LVL до 26 футов

. футов

Какого размера LVL до 24 футов

Какой размер LVL до 22 футов

Какой размер LVL до 20 футов

. Lvl до промежутка 16 футов

Какой размер LVL до 15 футов

Какой размер LVL до 14 футов

Какой размер LVL до 12 футов

Какого размера LVL до 10 футов 9 футов

004

Размер стропила для пролета 10 футов

Aa согласно общим правилам и указаниям, стропила из соснового дерева, для пролета 10 футов, размер стропила должен быть 2″×4″ или 2″×6″, в котором толщина стропил составляет 2″, а их глубина колеблется от 4 до 6 дюймов. Таким образом, вам нужно стропило размером 2″×6″, размещенное с углом наклона 24″ для 10-футового пролета при нормальном весе, динамической нагрузке 40 фунтов/фут2 и использовании сосновой древесины с нулевой тягой. пиломатериал 1 сорта.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Размер стропил для пролета 12 футов

Согласно общим правилам и рекомендациям, стропила из соснового дерева, для пролета 12 футов, размер стропила должен быть 2″×6″ в толщина стропила составляет 2 дюйма, а их диапазон глубины составляет 6 дюймов. Таким образом, вам нужно стропило 2 ″ × 6 ″, размещенное на 16 ″ OC, что является достаточным и лучшим вариантом для вас, чтобы обеспечить допустимый пролет до 12 футов для обеспечения высокой устойчивости ваших проектов.

2D и 3D Ghar ka Naksha banane ke liye sampark kare

Размер стропила для пролета 15 футов

Согласно общим правилам и указаниям, стропила из сосны, для пролета 15 футов размер стропила должен быть 2″×8″, толщина стропила 2″, а их диапазон глубины составляет 8 дюймов. Таким образом, вам нужно стропило 2 ″ × 8 ″, размещенное на 16 ″ OC, что является достаточным и лучшим вариантом для вас, чтобы обеспечить допустимый пролет до 15 футов для обеспечения большой устойчивости ваших проектов.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Размер стропила для пролета 16 футов

В соответствии с общими правилами и рекомендациями, стропила из сосны, для пролета 16 футов размер стропила должен быть 2″×8″, толщина стропила 2″ и их диапазон глубины составляет 8 дюймов. Таким образом, вам нужно стропило 2 ″ × 8 ″, размещенное на 16 ″ OC, что является достаточным и лучшим вариантом для вас, чтобы обеспечить допустимый пролет до 16 футов для обеспечения высокой устойчивости ваших проектов.

Размер стропила для пролета 18 футов

В соответствии с общими правилами и рекомендациями, стропила из сосны, для пролета 18 футов размер стропила должен быть 2″×10″, толщина стропила 2″ и их диапазон глубины составляет 10 дюймов. Таким образом, вам нужно, чтобы стропила 2″×10″, размещенные на 16″ OC, были достаточным и лучшим вариантом для вас, чтобы обеспечить допустимый пролет до 18 футов для обеспечения высокой устойчивости ваших проектов.

Размер стропила для пролета 20 футов

В соответствии с общими правилами и рекомендациями, стропила из сосны, для пролета 20 футов, размер стропила должен быть 2″×10″, толщина стропила 2″ и их диапазон глубины составляет 10 дюймов. Таким образом, вам нужно, чтобы стропила 2″×10″, размещенные на 16″ OC, были достаточным и лучшим вариантом для вас, чтобы обеспечить допустимый пролет до 20 футов для обеспечения высокой устойчивости ваших проектов.

Размер стропила для пролета 24 фута

В соответствии с общими правилами и рекомендациями, стропила из сосны, для пролета 24 фута размер стропила должен быть 2″×12″, толщина стропила 2″ и их диапазон глубины составляет 12 дюймов. Таким образом, вам нужны стропила 2″×12″, размещенные на 16″ OC, которые являются достаточным и лучшим вариантом для вас, чтобы обеспечить допустимый пролет до 24 футов для обеспечения высокой устойчивости ваших проектов.

Размер стропил для пролетов 10 футов, 12 футов, 15 футов, 16 футов, 18 футов, 20 футов и 24 фута

Какой размер lvl для пролета 24 фута

Какой размер lvl для пролета 22 фута

Что Размер LVL до охвата 20 футов

Какой размер LVL для промежутка 18 футов

Какой размер LVL до 16 футов
