Подключение проходного диммера: схема с инструкцией

Чтобы управлять уровнем освещения используют особый прибор, который называется диммер. Чтобы подключить его к люстре достаточно выполнить несколько простых действий. Главное – это правильно подсоединить его к сети. А если необходимо управлять яркостью точек света с 2х мест в помещении или больше? Как правильно подключить устройство в этом случае? Монтаж похож на подсоединение проходного переключателя, только есть некоторые отличия и особенности. В этой статье для вас будет предоставлена схема подключения проходного диммера, а также инструкция по установке.

• Принцип действия механизма
• Схемы подключения
• Нюансы установки

Принцип действия механизма

Диммер – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

1. Обесточить электросеть в квартире.
2. Установочная коробка ставится в специальное углубление для коммутатора.
3. В определенных клеммах коробки закрепляются жилы.
4. Готовый корпус помещается в штробу.
5. Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
6. Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
7. Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.

Наверняка вы не знаете:

• Системы дистанционного управления освещением
• Как подключить люстру с пультом
• Схема освещения лестницы в доме

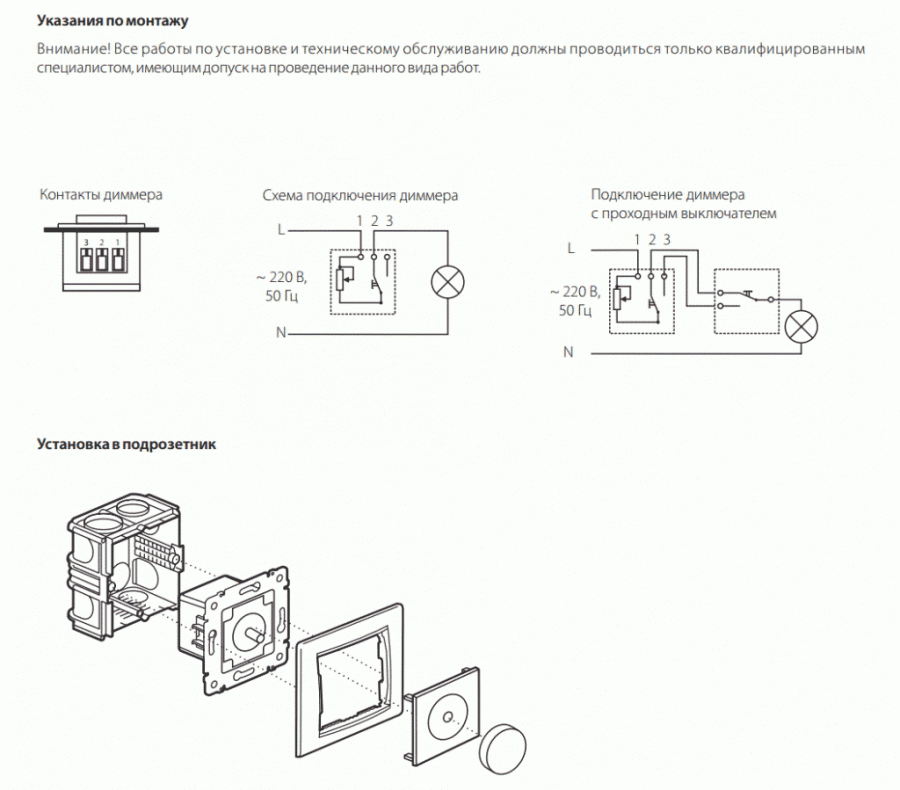

Подключение проходного диммера с проходным выключателем (схема)

При необходимости периодического изменения интенсивности освещения используются специальные приборы — регуляторы яркости, чаще называющиеся английским словом «диммеры». Большая часть таких устройств устанавливается вместо обыкновенного выключателя — в ту же монтажную коробку, к тому же даже чисто внешне многие модели диммеров похожи на своих предшественников. В статье расскажем про подключение проходного диммера, рассмотрим схемы монтажа.

Содержание

1. Принцип работы диммера
2. Схемы подключения диммера
3. Последовательное подключение по простой схеме
4. Параллельное подключение диммеров
5. Подключение с простым выключателем
6. Популярные марки проходных диммеров
7. Как правильно выбрать диммер
8. Монтаж и подключение диммера
9. Часто задаваемые вопросы
10. Типичные ошибки при подключении

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

• изменение интенсивности свечения;
• постепенное включение и выключение осветительных устройств;
• создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
• автоотключение от электросети;
• поддержка сценариев затемнения и мигания спустя заданный временной интервал;
• возможность дистанционного, электронного управления, а также акустического и т. д.

Диммер с дистанционным управлением — одно из самых удобных решений

Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. Читайте также статью: → «Диммер для осветительных систем: устройство, виды, характеристики».

За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться.  При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.

Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.

Схемы подключения диммера

Последовательное подключение по простой схеме

Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.

Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоров

Параллельное подключение диммеров

При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. Читайте также статью: → «Как работает диммер?».

При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериода

Подключение с простым выключателем

Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.

Схема с выключателем наиболее удобна для спален или небольших комнат

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

• возможностью управления через Wi-fi;
• наличием сенсорного управления;
• применением для определенных типов осветительных устройств;
• наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

Как правильно выбрать диммер

Подходящая модель диммера выбирается на основании трех параметров:

• по типу лампочек;
• по мощности;
• по виду исполнения.

Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.

Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.

Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты

Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.

По виду исполнения диммеры выпускаются следующих основных типов:

• поворотные;
• поворотно-нажимные;
• сенсорные;
• клавишные.

Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.

Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройстве

Монтаж и подключение диммера

Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.

Алгоритм действий следующий:

• при помощи индикаторной отвертки определяется фаза;
• домашняя электросеть обесточивается;
• соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
• провода для обеспечения надежного соединения следует хорошо зажать;
• после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
• устанавливается декоративная планка;
• подключается питание.

Если светорегулятор работает, значит, подключение произведено правильно.

Часто задаваемые вопросы

Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.

Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

Типичные ошибки при подключении

• Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.
• Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.
• Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.
• Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

Оцените качество статьи:

Диммерные переключатели — ответы на ваши вопросы

Что такое диммерный переключатель?

Диммер используется для регулировки и управления яркостью лампы с регулируемой яркостью. Это позволяет достичь желаемого уровня освещения и может быть особенно полезным при создании декоративного освещения.

Диммерный переключатель управляется поворотным регулятором и работает за счет уменьшения мощности источника света, что дает дополнительное преимущество в виде большей экономической эффективности.

Как они работают?

С точки зрения электротехники диммер уменьшает поток электричества, проходящий через цепь и влияющий на уровень яркости света. С более современными диммерами они имеют тот же основной принцип, но работают немного по-другому. Они берут свое электричество, вытекающее из цепи света, и включают его, а затем выключают. Когда это происходит, механизм диммера фактически отводит электричество от лампочки. Это, в свою очередь, снижает общий протекающий электрический ток.

В настоящее время этот поток, наш «цикл переключения», управляется переменным током вашего дома. Существует этот постоянный направленный поток, который возникает каждый раз, когда лампочка включается или выключается, затемняется или становится ярче, и всегда чередуются положительные и отрицательные потоки. Затем схема и чередуются и контролируют, включена она или выключена.

Какие лампы необходимы для диммерных выключателей?

Итак, возникает вопрос, нужны ли специальные лампочки с четырьмя диммерами? Справедливости ради следует отметить, что с диммируемыми выключателями можно использовать лампочки любого типа, если это указано на упаковке. Тем не менее, поскольку мы уже ищем диммер, который также является энергосберегающим и, следовательно, экологически безопасным, мы не ищем ничего, кроме светодиодного освещения.

К сожалению, если у вас уже установлен диммируемый переключатель без светодиодов, возможно, его придется заменить. Причина в том, что сами светодиодные фонари уже потребляют более низкую мощность напряжения. Это нормально — существует множество диммерных переключателей для светодиодов. Как уже упоминалось, обязательно проверьте, он может быть в виде текста или значка с увеличивающейся яркостью.

Почему диммер гудит?

Без паники! При этом что-то могло быть не так либо с лампочкой, либо с механизмом диммера. Диммерные переключатели работают, прерывая переменный ток, и иногда, если переключатель неисправен, наши четыре лампы с меньшей мощностью выдают слишком большое напряжение, это может вызвать жужжание. Если он сочетается с горячим прикосновением (это не нужно проверять, просто при первом включении и если было жарко), с потрескиванием – выключите его и вызовите электрика.

Если вы все еще любите делать что-то своими руками, начните с отключения электричества. Направляйтесь к автоматическому выключателю четыре блока освещения и выключите его. Затем – возьмите бесконтактный (повторяю – бесконтактный) тестер напряжения, чтобы убедиться, что питание отключено. Никому в жизни не нужен такой дополнительный сок. Только после этого можно приступать к демонтажу старого блока и замене его новым.

Это редко случается с более современными коммутационными переключателями и светодиодной подсветкой из-за более высокого качества производства в сочетании с низким напряжением.

Почему мой диммер нагревается?

Это нормально, если становится тепло, но если становится очень жарко, обычно есть две основные причины, по которым они становятся такими горячими.

Выключатели с перегрузкой — Диммеры — это круто, они могут быть забавными, а иногда могут создавать много цвета и атмосферы. С учетом сказанного, это простая математика, и диммер может работать только с определенной мощностью. Проверьте упаковку на максимальную мощность, которую он может выдержать. Допустим, у вас есть диммер на 1000 ватт и 11 лампочек по 100 ватт каждая, вы понимаете, что перегрузите систему. Диммер достаточно умен, чтобы обрабатывать распределенный электрический ток, не зная, подключено ли к нему слишком много лампочек

Неисправность проводки — Если математика верна и нагревается достаточно, чтобы сварить яйца, к сожалению, это может быть неисправность проводки. Расположение проводов не позволяет электричеству течь должным образом, вызывая чрезмерную нагрузку энергии и, следовательно, тепло.

Как установить диммерные выключатели?

Шаг 1 – купите диммер по вашему выбору.

Шаг 2 – вызовите квалифицированного электрика для установки. Серьезно — есть так много информации о том, как сделать это самому, но вы работаете с центральной нервной системой вашего дома. Есть так много вопросов, которые нужно рассмотреть и сделать проводку. Происходит постоянное тестирование напряжения. Провода необходимо зачистить специальным оборудованием (не используя ножницы под углом). Затем необходимо установить заземляющие вилки, а медную проводку необходимо вкрутить и согнуть в нужную форму. Список можно продолжать, и есть еще больше списков, в которых говорится, что может пойти не так.

Если это не сделано должным образом, и что-то не идеально установлено, или плохо заземлено, или случайно был использован не тот диммер, то при первом включении он может привести к короткому замыканию частей системы. Страховка, наверное, тоже не покроет.

Сколько стоит установка диммера?

Хорошая новость: это простая задача для опытного электрика. Возможно, вы захотите рассмотреть возможность получения сертификата электробезопасности, который может стоить от 100 фунтов за квартиру с одной спальней до 300 фунтов за квартиру с пятью спальнями. Это не обязательно по закону, если вы не являетесь арендодателем, но это может сэкономить время и уменьшить количество проблем в будущем, когда дом будет проверен.

Вернуться к стоимости диммера. В среднем они составляют около 30–55 фунтов стерлингов за простую установку. В основном почасовая ставка электрика, так как больше этого часа он не займет. В зависимости от сложности это может увеличиться, если, например, на кухне будут установлены сложные потолочные светильники.

Если вы решите сделать это самостоятельно и испортите проводку, вам, возможно, придется перемонтировать весь дом, что может стоить несколько тысяч фунтов, так что лучше возьмите этот телефон, попросите квалифицированного застрахованного специалиста установить его и наслаждайтесь настроение и атмосфера после.

Не забудьте проверить упаковку и купить необходимое оборудование, прежде чем обращаться к электрику за квалифицированной установкой. И всегда помните, что электричество опасно, поэтому всегда лучше быть в безопасности, чем храбриться!

[Об авторе]

Эндрю Бернс — управляющий директор компании W Burns & Son (Electrical), представитель третьего поколения, взявший на себя управление бизнесом в Шеффилде, которому уже более 80 лет.

Требуется ли для диммера специальная проводка?

Светорегулятор удобен для создания нужной атмосферы в вашем доме.

Это устраняет путаницу с яркостью лампочек, поскольку вы всегда можете установить правильный уровень.

С ним легко создать нужное настроение, будь то яркое пробуждение или расслабляющий приглушенный свет вечером.

Но насколько сложно их установить?

Нужна ли им специальная проводка для установки?

Светорегуляторы вообще не требуют специальной проводки. Однополюсные диммеры могут просто заменить существующие однополюсные выключатели света, а 3-позиционные диммеры могут легко заменить стандартный 3-позиционный переключатель или использоваться в качестве однополюсного выключателя с одним отключенным проводом.

Это значительно упрощает установку диммерных выключателей, но чтобы вам было еще легче, давайте рассмотрим:

• Различия между диммерами и обычными выключателями
• Рекомендуемый калибр провода для диммеров
• Как подключить диммер

Есть ли разница в проводке между диммером и обычным выключателем?

Вы будете рады узнать, что нет никакой разницы в подключении диммера и эквивалентного выключателя света.

Установить в доме диммер очень просто.

Я говорю «эквивалент», потому что существует несколько различных диммерных выключателей.

Так же, как существует пара различных типов обычных выключателей света, они действуют одинаково.

У вас есть однополюсные выключатели света, которые также называются «двухпозиционными» в США или «однопозиционными» в Великобритании и Европейском Союзе.

Сами по себе выполняют базовую функцию включения/выключения.

Таким образом, с обычным выключателем света у вас есть провод под напряжением, идущий от сети к выключателю, и провод-путешественник от выключателя к нагрузке, то есть к свету.

Переключатель либо «включен», когда между этими проводами есть соединение, либо «выключен», и связь разорвана, поэтому ток не достигает провода бегунка.

И однополюсные диммеры точно такие же.

Однополюсные выключатели могут иметь переключатель и диск/ползунок или только диск/ползунок, при этом установка яркости на ноль действует как положение «выключено».

В любом случае, когда диммер находится в выключенном положении, ток не достигает контактного провода. Однако, когда диммер находится во включенном положении, ток достигает источника света, а мощность переменного тока регулируется диммером, чтобы определить яркость света.

Второй тип выключателя света — это мультивыключатель, который в США называется 3-позиционным, а в Великобритании и ЕС — 2-позиционным. Сбивает с толку, верно?

В этих выключателях используется два тросика вместо одного.

Они предназначены для сценариев, в которых вы хотите, чтобы свет управлялся двумя переключателями — вверху и внизу лестницы.

Опять же, обычный 3-полосный и диммерный 3-полосный подключаются совершенно одинаково.

Так что, если вы уже используете 3-позиционный переключатель и хотите подключить диммер, это то же самое.

Какой калибр проводов рекомендуется для диммеров?

Диммерные переключатели не требуют провода специального сечения.

Они предназначены для использования с проводами того же калибра, что и обычные выключатели света.

В США на плате обычно имеется два типа цепей — 15-амперная или 20-амперная.

В 15-амперных цепях обычно используется провод калибра 14, а в 20-амперных цепях требуется более толстый провод и, как правило, используется 12-й калибр.

Помните, что чем меньше число, тем толще/тяжелее провод.

Цепи освещения в жилых домах почти всегда подключаются к сети на 15 ампер, поэтому подойдет провод 14 калибра.

Некоторые коммерческие объекты с дополнительными требованиями к освещению могут подключаться к 20-амперной цепи, поэтому предпочтительнее использовать провод калибра 12.

Связанный: Можно ли использовать диммерные выключатели в ванной?

Как подключить диммер?

Способ подключения диммера зависит от того, является ли он однополюсным или трехпозиционным, а также от того, подключаете ли вы его к схеме с несколькими переключателями.

Хотя это должно быть очевидным, прежде чем делать какие-либо проводки, отключите питание автоматическим выключателем.

Электропроводка Однополюсный диммер

Однополюсный диммер имеет три провода.

Они, скорее всего, будут черными, красными, а затем медными или зелеными, но они могут различаться, поэтому проверьте маркировку или инструкции, прилагаемые к вашему диммеру, если они различаются.

Черный будет подводящим проводом, поэтому его необходимо подключить к проводу от автоматического выключателя.

Зеленый или медный провод — это земля, поэтому подключите его к эквивалентному проводу от автоматического выключателя.

Красный провод — это дорожный провод, который нужно соединить с проводом, идущим к лампочке.

Чтобы соединить провода, просто зачистите их, чтобы открыть примерно дюйм оголенного провода, и скрутите его вокруг аналогичного провода в стене.

Затем добавьте проволочный колпачок, чтобы обеспечить их надежность и защиту.

Подключение 3-полосного диммера

Если вы купили 3-полосный диммер, у него будет дополнительный провод, обычно белого и красного цвета. Но вы все равно можете использовать его в схеме с одним переключателем.

Все, что вам нужно сделать, это выполнить шаги, описанные выше, и закрыть лишний трос с помощью гайки. Так же, как я показываю на схеме.

Это предотвращает случайный контакт с другими проводами и короткое замыкание. Тогда диммер будет работать как обычно.

Подключение 3-ходового диммера к цепи с несколькими переключателями

Подключение 3-ходового диммера к цепи с несколькими переключателями немного сложнее, но все же выполнимо.

Во-первых, ваш диммер и ваши обычные трехпозиционные переключатели имеют 3 основных контакта.

С одной стороны будет общий провод, а с другой две клеммы.

Для этого примера я предположу, что диммер — это ближайший к автомату выключатель, но он работает в любом случае — просто поменяйте их местами пошагово.

• Подключите питание от автоматического выключателя к общей клемме на диммере.
• Протяните один провод от контактной клеммы на диммере к контактной клемме на обычном трехпозиционном переключателе.
• Протяните отдельный провод от второго контактного разъема на диммере до противоположного контактного разъема на обычном трехпозиционном переключателе.
• Протяните провод от общей клеммы трехпозиционного переключателя к фонарю

По сути, вы подключаете питание от сети к общему на первом выключателе, а затем подключаете два выключателя через контактные клеммы. Затем общий вывод второго выключателя подключается к лампочке.

После этого убедитесь, что все провода заземления также подключены к проводам заземления, и все готово.

В этой конфигурации оба переключателя будут управлять освещением.

Всякий раз, когда один из переключателей находится в положении «включено», включается свет, установленный на яркость диммера.
