Правила укладки тротуарной плитки: Пошаговая технология укладки тротуарной плитки своими руками

Пошаговая технология укладки тротуарной плитки своими руками

13 сентября’18

Укладка

Тротуарную бетонную плитку можно уложить самостоятельно, если ознакомиться с технологией. Это подходит тем, кто собирается проложить площадь в частных домах или в собственному саду.

По ГОСТу есть определенные требования к укладке плитки на дорогах и тротуарах общего пользования. Так, например, технология отталкивается от почвы и разных сортов грунта, в месте мощения прохода. Есть требования и по прочности. Так, например, по дорожной плите должен без проблем проезжать грузовой автомобиль, без ущерба для самой плитки.

Мы же будем говорить скорее о частных случаях. Тогда, когда вы собираетесь обложить землю во дворе собственного дома, в саду, у подъезда или даже на кладбище. Возможности применения тротуарного камня широки и наши люди не стесняются применять его даже в самых интересных ситуациях. Порой камень кладут в гараже, или в кровле земляного погреба, в сельской местности.

Наша задача в том, чтобы познакомить вас с технологией укладки и рассказать, как своими руками можно выложить тротуарную плитку без каких-либо последующих проблем. А начинается пошаговая инструкция, как всегда, с подготовки самого участка.

Подготовка

Правильная пошаговая технология любого изделия (цементная, клинкерная, старый город) начинается с подготовки земли:

• Определение участка. Вам нужно решить, где именно будет пролегать будущая дорожка. За основу можете брать уже имеющийся проход от калитки до двери, либо внутри вашего сада или огорода. Следите за тем, чтобы ваш маршрут пролегал в обход деревьев и газона. Тогда избавитесь от лишних проблем с готовностью почвы и сможете разметить дорожку заранее
• Выбираем сам материал. Часто в качестве альтернативы используется асфальт. Здесь у плиты несколько преимуществ: она проще в установке, не перегревается от высокой жары, не лопается от мороза, а также пропускает сквозь себя воду, тем самым не нанося вреда ближайшей растительности
• Плитка. Она различается как по форме и используемому материалу, так и по типу изготовления. Есть вибролитье и вибропрессование. Второй вариант для нас предпочтительнее, так как отличается большей устойчивостью, стойкостью к жаре и морозу. Применяется как цементная, так и полимерпесчаная плита
• Форма укладки, узор, рисунок. На этом же этапе мы определяемся с последующей формой, в виде которой кирпичики и будут расположены. У нас уже есть примерные очертания участка, а значит мы можем определиться с шириной, которая будет ограничиваться с помощью бордюра

Теперь перейдем к тонкостям.

Оформление основания

• Первый этап процесса, это обеспечение канавок под сток воды. Обычно это небольшой зазор, который выполняется между самим полотном и ограничивающим его бордюром. Сток жидкости гарантирует, что под плитками не будет собирать вода и вся конструкция не пойдет волной. Особенно важно, если установка проходит на бетонное основание. Тогда нужно сделать небольшой уклон: 1 сантиметр на каждый метр
• Размеры каждого элемента. Бытует мнение, что чем шире дорожка, тем шире должен быть каждый элемент. На практике, выкладка слишком широких (скажем, 40х40) элементов приводит к тому, что нам требуется детальная подгонка каждого из них. Учитывая вес изделия, сделать это не так просто. Плюс нет сглаживания за счет щелей и если будет хотя бы небольшое горизонтальное отклонение, его будет заметно даже с большого расстояния
• Подводка коммуникаций. Возможно, ваша дорожка разбита посреди сада и вы перекрываете путь для поливочного шланга. Не очень эстетично, если он будет лежать поперек прохода. Можно использовать пластиковую трубу, примерно 50 мм диаметра и проложить ее под дорожкой. А уже затем, сквозь нее протягивать необходимые шланги или другие коммуникации, вплоть до электрических проводов
• Геотекстиль. Геотекстиль требуется уложить под плитку на всей протяженности дорожки. Он препятствует прорастанию травы, появлению насекомых и движению пучинистых почв. Иначе грунт может взбучиваться и плитка начнет «идти волной»
• На глинистую почву укладывается геотекстиль, затем слой щебня, а затем еще геотекстиль. Иногда, вместо щебня, применяют гарцовку — сухую смесь, популярную в ремонтных работах. А уже на верхний слой геотекстиля насыпается песок. На песке размещается сама укладка

СНИП (строительные нормы и правила), гласит, что выкладывать можно только на идеально ровный грунт. Это идеальный вариант работы, достичь которого вы можете при помощи использования нивелира, уровня и направляющего шнура. Перед каждым метром плита раскладывается на разровненную почву и каждые 3 уровня снова замеряют на соответствие ровной горизонтальной плоскости.

И ни в коем случае нельзя работать в дождь или сразу же после него. Грунт должен быть максимально сухим, поэтому такие работы не проводятся зимой и поздней осенью. Когда земля сохнет, она дает существенную усадку, из-за чего нарушается геометрия. Последствия такой работы вы можете видеть на фото.

Раскладываем

Итак, мы определились с материалами, оценили примерные размеры будущей площади. Теперь, при помощи колышков и шнуров мы размечаем вектор будущей работы. Затем подготавливаем основание. Снимаем верхний слой, дерн, немного поливаем водой и уравниваем при помощи трамбовки. В домашних условиях можно использовать крепкую швабру.

Теперь засыпаем дренажный слой. Обычно это щебень или гравий. Рассыпается на протяжении всего маршрута, средней толщиной в 150-200 миллиметров. Сверху кладется геотекстиль, который засыпается еще щебнем. Здесь толщина слоя поменьше, раза в два. Зависит от глубины снятия дерна. Отметим, что если планируется движение автомобилей, то толщина должна быть не меньше 400 миллиметров и еще больше, если возможно появление грузового транспорта.

Когда контур размечен, под его сторонам выстраивается бордюрный камень. Рекомендуется насаживать его на бетонный замок, то есть заполнять нижнюю часть составом. Что касается глубины, тот тут у вас есть выбор. Либо сделать вровень, либо дать бордюру 3-5 сантиметров высоты над дорожкой. Только делайте все с расчетом на усадку мощения, обычно она составляет от 3 до 7-8 сантиметров, в зависимости от типа почвы.

Полотно

После оставленного контура, можно переходить и к самому полотну. Раскладывается оно снизу вверх, по уклону. Для начала рабочий песок немного увлажняют, при помощи распылителя. Но ни в коем случае не допускайте, чтобы он превратился в грязь. После мастер двигается от основания, спиной вперед. В такой ситуации он не повредит уже созданное, а будет работать на свежем песке. Перед каждым шагом, примерно в 3-4 ряда плиты, полотно проверяется на ровность при помощи уровня. А песок разравнивается перед установкой кирпичиков.

При создании кругового узора, сначала создается центр, он же основание. Затем работа проходит по спирали, вокруг основания. Нельзя класть от разных сторон, иначе вы не сможете сводить горизонталь. Это приведет к тому, что оценивая законченную работу вы заметите, что высота разных участков также разная. А это пусти все коту под хвост. На плоских рисунках выкладывается плита по диагонали, с небольшим шагом, а не рядком. Это позволяет регулировать горизонталь.

Допустимый зазор между каждым элементом — 2-3 миллиметра. Часто проверяется обычной монеткой. Две монетки в стопку не должны проходить между кирпичиками. А вот одна может. Такой зазор гарантирует сход воды вниз, не нарушая цикличность жидкости в почве под дорожкой. А геотекстиль не даст прорасти траве, так что все вполне экологично, но и нам не вредит.

Современные производители делают плитки с дистанционным замком. Это небольшая выемка на торце, которая помогает сохранять адекватный зазор. После окончания выкладки, щели заполняются мелким просеянным песком, либо используют пескоцементную смесь (ЦПС). Затем полив до появления луж, их сток и все, работа выполнена.

Технология укладки тротуарной плитки в деталях

Для того чтобы качественно произвести укладку тротуарной плитки совсем не обязательно пользоваться специальным оборудованием. Хотя тяжело не согласиться, что все-таки укладка с применением такового оборудования будет более надежной и долговечной. Но, если Вашей целью является прокладывание дорожек в саду, то вполне возможно обойтись и без спецтехники. Это не отразится на качестве. Ваши дорожки из тротуарной плитки будут иметь значительное преимущество перед бетонными или грунтовыми. В отличие от последних, плиточные дорожки не образуют трещин, являются достаточно прочными и мобильными. Ну а в случае, если Вам потребуется осуществлять более масштабные работы, то без услуг специалистов не обойтись. Но в любом случае, будете ли Вы заниматься укладкой тротуарной плитки самостоятельно, либо же привлечете квалифицированных работников, Вам необходимо иметь четкое представление, что конкретно представляет каждый этап оформления дорожного покрытия тротуарной плиткой.

Закладка основания
Наверняка, каждый, кто хоть раз видел, как кладут тротуарную плитку, обращал внимание, что укладка производится не на голую землю, а на специально подготовленный слой – основание. Давайте поговорим об этом подробнее.

Не сложно представить, что именно от качества закладки основания будет зависеть внешний вид всех последующих материалов: собственно плитки, бордюра и пр. Основа под плитку должна быть ровной и плотной. Поэтому первое, с чего начинается укладка тротуарной плитки – подготовка основания.
Этому процессу также предшествуют определенные работы, и начинается все с разметки участка, который будет вымощен тротуарной плиткой и установки отметок высот.

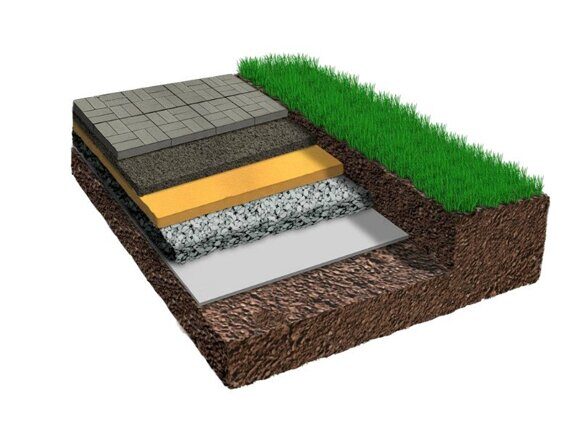

Основание, его также называют подстилающим слоем, — эта та часть материалов, которая будет находиться под плиткой. Обычно в его состав входит щебень, песок, цементно-песчаная смесь, отсев и пр. Подстилающий слой служит для того, чтобы выровнять поверхность относительно, например, построек на участке или же, для того чтобы защитить плитку от разрушений, которые могут возникнуть в зимний или осенний период.

Таким образом, очередность слоев укладки основания будет выглядеть следующим образом: грунт, слой щебня (фракции до 20 или до 40) высотой не более 25 см, песок (крупность до 2,5) или отсев высотой не более 10 см, отсев или цементно-песчаная смесь высотой не более 3 см и тротуарная плитка.
Существует также и определенные варианты закладки основания, в зависимости от предполагаемых нагрузок на дорожки:

1. Движение пешеходов (дорожки не предназначены для движения транспорта любого вида)
В таком случае слои основания будут выглядеть так: щебень (высота до 10 см), песок (до 10 см) и цементно-песчаная смесь (до 3 см)
2. Движение легкового автотранспорта (предусмотрено движение пешеходов и транспорта грузоподъемностью до 3,5 т)
Основание для таких дорог потребует слой щебня высотой 20 см, песок или отсев (до 10 см) и цементно-песчаная смесь (3 см)
3. Движение грузового транспорта или проблемный грунт

Если же на дороге предполагается движение тяжелых транспортных средств, или свойства грунта на местности требуют увеличения показателей прочности, то обязательно потребуется слой армированного бетона (высота до 15 см) и раствор цемента (3 см).
Таким образом, в зависимости от того как Вы предполагаете эксплуатировать плитку, стоит обратить внимание на возможные виды оснований. Ведь незачем тратить деньги на бетонирование, если Вы обустраиваете садовые дорожки.
Иногда, конечно, только решения об эксплуатации тротуарной плитки для выбора вида основания, бывает недостаточно. Здесь важную роль играют также и свойства грунтов. Например, бывают почвы, которые склонны к проседанию, поскольку в них фиксируется большой процент содержания суглины. Самостоятельно это определить, к сожалению, не удастся, поэтому лучшим решением будет – пригласить специалиста. Кроме этого встречаются случаи комбинированных вариантов, когда на одном объекте необходимо оформить пешеходные дорожки и сделать проезжую часть. Здесь также без работников специального профиля вряд ли получится обойтись.

Укладка первого ряда
Используются два вида элементов: «Волна» и «Катушка». Первый – осуществляется в направлении вдоль и поперёк, второй же только в поперечном направлении. При укладке учитывают расстояние для шва, которое равняется 1-3 мм (в некоторых случаях больше). Здесь будет удобно использовать специальные крестики, которые позволят сделать шов одинаковой ширины.

Чтобы определить количество требуемых элементов на ширину покрытия, нужно ширину разделить на размер шага. Результат округляется до целых или половинных камней. Полученное число может быть только увеличено, поскольку при уменьшении шва возникает дополнительная нагрузка, которая является источником появления сколов.

Укладка плит
Для того чтобы точно соблюдать размеры, нужно натянуть веревки на расстоянии шаговых дистанций. Поперечные швы, которые остаются между ними, равномерно распределяются. Те плиты, которые выходят за границы ряда, необходимо подбивать назад при помощи деревянного бруска.
Также важно контролировать перпендикулярность камней краю тротуара. Легче всего это сделать с помощью той же натянутой веревки. Разгружать плиты целесообразнее как можно ближе к тому месту, где их предусматривается класть. И, конечно же, во избежание различий в окраске плит, лучше пользоваться одновременно несколькими пакетами.
Чтобы плиты не смещались при хождении или вибрировании, все швы нужно заполнить наполовину песком. При этом разрешено ездить по новым плитам лишь после вибрирования и полного заполнения швов.

Выполнение закруглений
Для выполнения закруглений используют технологию «вытягивания». Это заключается в увеличении зазоров на внешней стороне. Важно не допускать увеличение более чем на 8 мм. Существует также технология оденвальдской перевязки, которая позволяет делать несколько большие зазоры. Чаще всего этот метод используется для велотреков и тротуаров.

Процесс очистки и вибрирования
Перед тем как производить вибрирование поверхности, ее нужно очистить. Затем при помощи вибрационной плиты, поверхность приводится в устойчивое положение, чем ликвидируются дефекты в расположенных швах. Первый раз вибрационные плиты проходят в поперечном направлении. После этого на покрытие насыпают слой сухого чистого песка. Обязательно сухого! Нельзя вибрировать влажную поверхность, иначе могут появиться пятна, которые особо заметны на цветных материалах. Песок равномерно заполняет щели между плитками, тем самым добавляя прочности и надежности. При вибрации мест изменения уклона поверхности, необходимо быть осторожным во избежание повреждений. Также чувствительны к повреждениям кромки плит. Нужно рассчитывать вес вибратора, слишком тяжелые могут их повредить.

Проверка и заполнение швов
После проведения вибрации нужно проверить поверхность на наличие поврежденных плит. Если таковые имеются, их необходимо заменить. Только после этого швы заливаются или заполняются песком. До процедуры заполнения швов по поверхности нельзя ходить или ездить.
Как видим, процесс укладки тротуарной плитки не так уж и сложен, как может показаться на первый взгляд. Поэтому вполне реально произвести подобные работы и своими руками. Но в этом случае, стоит позаботиться о наличии всех необходимых инструментов, чтобы в самый ответственный момент не оказалось, что чего не хватает.
Итак, Вам понадобятся: лопата, мастерок, киянка (она может быть как резиновой, так и деревянной), колышки (деревянные или металлические), шнур, уровень, правило, шлифмашинка для порезки элементов, ручная трамбовка (возможно также взять напрокат специальный инструмент для трамбовки).

Как застелить патио | Укладка патио на песке или почве для начинающих

Дариус Негабани

Четверг, 13 сентября 2018 г.

Если вы хотите внести небольшие изменения в свой внутренний дворик и обновить то, что там есть, то вот руководство, которое вам нужно. Вот как уложить патио для начинающих за 6 простых шагов.

1. Выкопайте 150 мм в вашем патио
2. Укладка уплотненного подстилающего слоя толщиной 100 мм
3. Покрыть участок бетонной смесью толщиной 40 мм
4. Укладка тротуарной плитки толщиной 15 мм в бетон с зазором 10-15 мм
5. Оставить минимум на 24 часа
6. Заполнить швы между тротуарной плиткой бетонной смесью

Какие инструменты мне нужны?

• Мастерок
• Грабли
• Тачка
• Лопата
• Резиновый молоток
• Духовный уровень
• Рулетка
• Бетономешалка (дополнительно)
• Струна и колышки (дополнительно)

Какие материалы мне нужны?

• Плиты тротуарные
• Заполнитель основания
• Песок
• Цемент

СОВЕТ: КАКОЙ ПЕСОК МОЖНО ИСПОЛЬЗОВАТЬ ДЛЯ УКЛАДКИ ПАТИО?

Хотите знать, какой тип песка добавить к цементу для вашей бетонной смеси? Для достижения наилучших результатов используйте острый песок. Он идеально подходит для патио и садов и предотвратит проникновение кротов или крыс под тротуарную плитку.

ПОШАГОВОЕ РУКОВОДСТВО ПО УКЛАДКЕ ПАТИО

Подготовка территории

Прежде чем даже подумать о укладке тротуарной плитки , вам необходимо подготовить территорию патио. Если вы обновляете уже установленную тротуарную плитку, выкопайте ее перед началом. Вскопайте на глубину около 150 мм по всей площади, убедившись, что почва равномерно уплотнена. Затем опрокиньте подложку, сгребая ее на постоянную глубину 100 мм. Убедитесь, что он гладкий, плоский и твердый.

Создание бетона для укладки террасы

Приготовьте бетонную смесь из трех частей песка и одной части цемента, добавив воды, чтобы получилась тестообразная консистенция. Вы можете использовать бетономешалку, большую ванну или ведро. Чтобы убедиться, что смесь достаточно густая, наберите немного и сформируйте шар. Когда вы отпустите, он должен сохранить свою форму, не выделяя воду и не распадаясь. Вам нужно будет сделать достаточно бетона, чтобы сделать ровный 40-миллиметровый слой на кровати патио.

Укладка террасных плит

Прежде чем приступить к укладке плит для патио , их необходимо смочить, чтобы бетон не высыхал слишком быстро. Затем опустите первую тротуарную плитку на место. Положите его в бетонную смесь и аккуратно постучите по нему резиновым молотком, чтобы он зафиксировался на месте. В идеале он должен сидеть в растворе толщиной 15 мм. Повторяйте этот процесс, оставляя зазор 10-15 мм между каждой тротуарной плиткой, пока ваш внутренний дворик не будет покрыт. После того, как вы уложили свой внутренний дворик, опрыскайте всю площадь водой, пока она полностью не пропитается, и оставьте на 24 часа.

Последние штрихи

Заключительная часть укладка патио  нанесение последних штрихов. Используйте шпатель, чтобы заполнить зазоры между тротуарной плиткой Marshalls Weatherpoint 365, чтобы на поверхности плит не осталось следов. Затем вы можете создать декоративную границу , выкопав желоб по периметру и заполнив его морским заполнителем или черной полированной галькой.

Для получения дополнительной информации об укладке тротуарной плитки посмотрите наше видео-руководство по укладке тротуарной плитки ниже:

Укладка тротуарной плитки | NCC

Укладка тротуарной плитки | НКЦ

Перейти к основному содержанию

Подготовительные работы очень важны при укладке тротуарной плитки.

Если в месте укладки тротуарной плитки сыро, необходимо копать глубже. Можно засыпать дренирующим щебнем под слой базового слоя. При небрежном отношении к подготовительным работам существует риск смещения тротуарной плитки (из-за промерзания грунта) как по горизонтали, так и по вертикали. Шансы на то, что весной они осядут в нужном положении, очень малы.

Вам понадобится:

• Тачка
• Уплотнитель/трамбовка
• Резиновый или деревянный молоток
• Лопата
• Метла
• Грабли
• Линейка
• Виброрейки
• Уровень воды
• Складной метр
• Кирпичная линия
• Установка штифтов

Мы рекомендуем следующие материалы:

• Базовый слой 0/32 или дорожный гравий 0/16
• Каменная мука напр. 0/2
• Макадам напр. 2/4
• Геотекстильная ткань
• Тротуарная плитка

Сделайте это

1. Выкопайте участок, на котором вы собираетесь укладывать тротуарную плитку. Глубина копания зависит от высоты тротуарной плитки. Приблизительно на 5–10 см ниже высоты тротуарной плитки. Грубая настройка поверхности.
2. Разложите базовый слой. Базовый слой должен быть толщиной около 5 см. Уплотните этот курс трамбовкой.
3. Разложите щебень. Слой щебня должен быть толщиной около 5 см. Выровняйте поверхность граблями.
4. Расположите 2 направляющие вдоль наклона станины. Рельсы прокладываются от самой высокой точки кровати к самой низкой. Можно использовать деревянные рейки 40х40 мм или железную трубу диаметром 32 мм. Длина должна быть 2–3 метра. Вдавливайте рейки в материал на глубину, обеспечивающую нужную высоту на уложенной тротуарной плитке.
5. Убедитесь, что выглаживающие плиты расположены горизонтально с правильным наклоном. Используйте кирпичную линию так, чтобы самый высокий уровень рейки стяжки находился на том же уровне, что и нижняя часть тротуарной плитки.
6. Возьмите поверочную линейку (с алюминием легче работать, чем с деревом) и установите ее перпендикулярно направляющим стяжки и удалите излишки щебня. Поверочная линейка должна быть достаточно длинной, чтобы упираться в направляющие стяжки, и в то же время полностью доходить до внутренних краев станины.
7. Перед укладкой первой тротуарной плитки необходимо аккуратно снять стяжные рейки и заполнить зазор щебнем. Начните с укладки тротуарной плитки на самый нижний уровень поверхности, например, при укладке тротуарной плитки. дорожка, подъездная дорожка или патио с небольшим уклоном от фундамента дома. Вы работаете снизу вверх, даже если уклон небольшой. Уложите тротуарную плитку с открытым швом около 3 мм по всему периметру. Если вы не уверены, вы можете положить спички между тротуарной плиткой.

№

8. После полной укладки поверхности необходимо закрепить тротуарную плитку с помощью каменной муки или песка для заделки швов. Обильно посыпьте поверхность каменной мукой. Сметите каменную муку в стыках тротуарной плитки. Пройдитесь по всей поверхности уплотнителем и еще раз щедро засыпьте каменной мукой, которая заметается между швами.
9. Если у вас есть поверхность, которая, например, не граничит с газоном, вы должны позволить ей быть «поддерживаемой». Для этого подходит курс ношения. Уложите слой износа на тротуарную плитку, уплотните и смочите водой, чтобы получить твердую поверхность и избежать пыли.

Рассчитайте использование материала следующим образом:

Длина x ширина = м2
м2 x толщина = м3
м3 x вес материала/м3 = количество метрических тонн материала

Объемный вес может варьироваться в зависимости от пункта доставки

Найдите свой карьер NCC

Вот контактная информация ближайшего карьера NCC в Скандинавии.

Найдите свою добычу

Измерения

Размер нашего материала обычно указывается в миллиметрах. Это означает, например, что щебень 11/16 представляет собой дробленый каменный материал, в котором большинство частиц имеют размер
от 11 до 16 мм

Совет!

Макадам 2/5 – это материал, который не нравится ни муравьям, ни сорнякам.
