Подключение люстры к двойному выключателю: схемы + правила монтажа

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Содержание статьи:

  • Безопасность превыше всего
  • Применение двойных выключателей
  • Устройство прибора с двумя клавишами
    • №1 — модель самозажимного клеммника
    • №2 — подключение безвинтовой модели
    • №3 — установка винтовых контактов
  • Проверка корректности подключения проводов
  • Расшифровка маркировки электропроводов
  • Варианты выполнения соединений
  • Как правильно подключить люстру?
  • Использование провода заземления
  • Подключение галогенного светильника
  • Выводы и полезное видео по теме

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

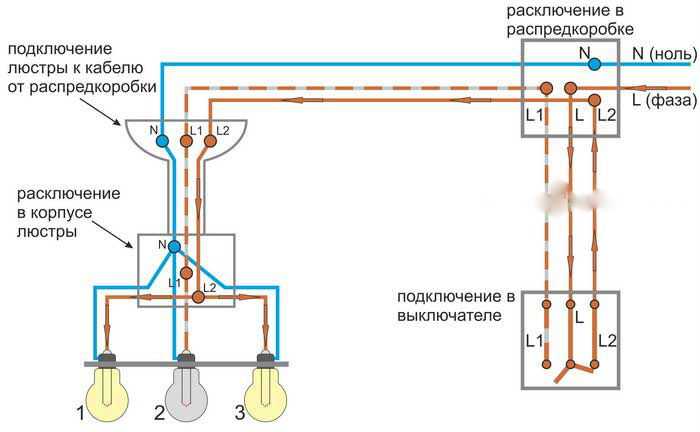

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Устройство прибора с двумя клавишами

Модификаций и  достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

Так появилась потребность распределения света посредством зонирования точечными светильниками.

№1 — модель самозажимного клеммника

Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.

В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети

Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.

Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.

В этом немецком двухпозиционном свитче фазный провод подсоединяется к клемме с маркировкой L, а отходящие фазы, обращенные к соответствующим клавишам, к клеммам 1 и 2

В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.

Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.

Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс.

№2 — подключение безвинтовой модели

Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые предусмотрены в механизме двухфазного выключателя

Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

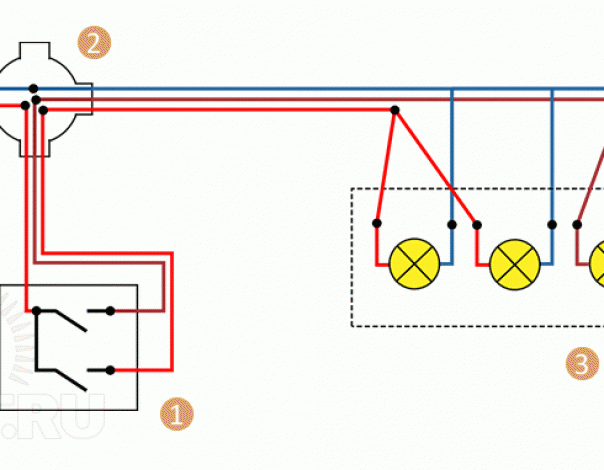

С электрического щитка квартиры в распределитель заходит электропитание в виде пары жил: фаза, обозначенная красным цветом, и ноль – синим. Также рядом с ними может идти желто-зеленый провод заземления

В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.

Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.

Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

Обязательно проверяется надежность выполнения контактного зажима – нужно произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта. На картинке L — контакт для присоединения фазы

При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

№3 — установка винтовых контактов

В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.

Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе маркировка представлена таким образом: L – общая фаза, отходящие фазы L1 и L2

Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.

На верхний одиночный контакт садится фаза питания (1), два нижних – отходящие фазы светильника (2), распорные винты находятся с правой и левой стороны устройства (3)

Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках дополнительно размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил . Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование . На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

  • L1 — фаза первой клавиши выключателя;
  • L2 — фаза второй клавиши;
  • N — ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек (красный цвет), нулевой кабель N — синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные .

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с  не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE — земля, N — ноль, L — фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Подключение люстры к двойному или одинарному выключателю

Делая ремонт помещения, каждый человек сталкивается с проблемой монтажа осветительных приборов. Даже простая установка люстры может вызвать кучу вопросов, связанных с подключением ее к электросети. Но не все так сложно, как кажется на первый взгляд. Надо только правильно составить схему подключения и, соблюдая правила безопасности, приступить к работе.

Содержание

  • 1 Что будет, если перепутать фазу и ноль?
    • 1.1 Отслеживаем ноль и фазу
  • 2 Монтаж люстры
  • 3 Подключение люстр с вентилятором
    • 3.1 Внутренняя схема электроприбора
    • 3.2 Прямое подключение
    • 3.3 Раздельное подключение
    • 3.4 Провод заземления люстры
  • 4 Подключение люстры с пультом
    • 4.1 Схема и комплектация устройства
    • 4.2 Подключение с дистанционным пультом
    • 4.3 Подключение со стационарным пультом
  • 5 Подключение к двухклавишному выключателю
  • 6 Подключение к одинарному (одноклавишному) выключателю
  • 7 Подключение к одинарному выключателю нескольких люстр
  • 8 Управление тремя люстрами через трехклавишный выключатель
  • 9 Подключение галогенных люстр
    • 9.1 Схема галогенной люстры
    • 9.2 Схема подключения к электросети

Что будет, если перепутать фазу и ноль?

По правилам электробезопасности фаза «L» всегда должна прерываться через выключатель и идти к центральному контакту патрона лампочки. Ноль «N» идет общий ко всем источникам света без прерывания, подходя к боковому цоколю патрона.

Если при подключении проводами обычных лампочек перепутать фазу и ноль, ничего страшного для них не будет. А вот человек при замене сгоревшей лампы может получить удар током от не отключенной фазы.

С люстрами, где используются «экономки», диодные или галогенные лампы, возникнет проблема. Перепутывание проводов вызовет мерцание ламп, и выход их из строя. Осветительному прибору с вентилятором неправильное подключение грозит сгоранием обмоток электродвигателя.

Отслеживаем ноль и фазу

Перед началом подключения любого источника света необходимо определиться с торчащими концами проводов. На потолок их может выходить двое, трое или четверо. Определить, какой из них куда идет, поможет инструмент электрика:

  • Если на потолок выходит два провода, достаточно воспользоваться простым индикатором. Включив клавишу выключателя, поочередно надо прикоснуться к каждому контакту. На той жиле, где засветится лампочка индикатора, будет фаза.
  • Выходящих три провода на потолок прозванивают аналогичным образом. Здесь будет один ноль и две фазные жилы, идущие к двойному выключателю. Определить их привязанность к определенной клавише можно поочередным выключением, при этом производится прикосновение индикатором к оголенным концам на потолке.
  • Четыре выходящих жилы на потолок говорят о наличии заземления. Обычно в электропроводке заземляющий провод имеет желто-зеленую маркировку. Если все четыре провода одинакового цвета, фазные концы определяют аналогично индикатором. Отличить нуль от заземления поможет мультиметр. Прибором надо измерить поочередно сопротивление каждой жилы относительно провода, подсоединенного к системе отопления. На том проводе, где мультиметр покажет сопротивление, и будет заземление.

После прозвонки всех концов их надо пометить маркером. Это поможет вновь не запутаться, выполняя монтаж.

Монтаж люстры

Располагаться люстра должна в наиболее подходящем месте, чтобы ее свет охватил все участки комнаты. Обычно в квартирах этим местом является центр потолка. Традиционные люстры крепятся петлей к потолочному анкерному крюку. Светодиодные модели с пультом управления и некоторые другие осветительные приборы могут комплектоваться монтажной планкой. Она дюбелями фиксируется на потолок. После того, как завершается сборка самой люстры, ее фиксируют гайками к выступающим шпилькам монтажной планки.

Монтаж на подвесной или натяжной потолок требует заранее подготавливать подвесы или закладные. Их крепят до того, как будет выполнена сборка подвесной конструкции. Для закладной подойдет деревянный брус. По толщине он должен быть на одном уровне с будущим потолком. К брусу монтажную планку крепят саморезами.

Сборка соединений обязательно должна происходить с применением соединительных колодок. Они обеспечат прочный и безопасный контакт.

Подключение люстр с вентилятором

Монтаж на потолок люстры, совмещенной с вентилятором, очень удобен. Электротехническое изделие обеспечит освещение комнаты и заменит летом кондиционер. Обычно такие приборы устанавливали в офисах, но сейчас они уже стали популярны для жилых комнат. Приобретая изделие, надо обратить внимание, чтобы с ним была инструкция. В ней содержится схема подключения к электросети.

Внутренняя схема электроприбора

Раньше инструкции подобных электроприборов содержали дополнительный пункт, где отображалась схема внутреннего электрооборудования и подробное описание принципа работы. Сейчас многие производители убрали этот раздел, оставив только подключение к электросети. Для рядового потребителя это не так уж и важно, но если поверхностно рассмотреть, то простая схема прибора состоит из осветителя, со встроенным электродвигателем вентилятора. Каждый из них может включаться отдельно двухклавишным выключателем или одновременно одноклавишным.

Схема подключения к одноклавишному выключателю не очень практична. При включении освещения вентилятор все время будет вращаться, что при низкой температуре будет лишним. Выполнить подключение такого прибора лучше будет двойным выключателем, где каждая клавиша предназначена для управления определенным элементом.

Прямое подключение

Схема прямого подключения непрактична, но, как существующий вариант, ее надо рассмотреть:

Одноклавишное подключение

  1. Первым выполняют монтаж нулевого провода, идущего от распределительной коробки. Ноль подсоединяют одновременно к двум проводам, идущим от люстры. Первый провод – это ноль электродвигателя вентилятора, второй нулевой провод выходит от цоколя лампы. Если люстра содержит несколько лампочек, они будут соединены между собой внутри корпуса одним нулевым проводом.
  2. Фазу подключают проводом, идущим от выключателя. Схема подключения одинакова. Сетевую жилу подключают к фазному выходу электродвигателя вентилятора и одновременно к проводу, идущему от центрального контакта лампы. Но с фазным проводом не все так просто. Если люстра оборудована, например, тремя или пятью лампами, с корпуса будет выходить два фазных провода. Они требуют подключения к двойному выключателю для управления отдельной группой лампочек. Вариант с одноклавишным выключателем предусматривает соединение этих двух выходов, что при включении вызовет свечение всех лампочек.

Как видно, принцип прямого подключения прост. Включили клавишу, ток пошел по двум проводам, загорелись лампочки и заработал вентилятор. То есть, для управления вентилятором и лампами используется только одна клавиша прямого подключения.

Раздельное подключение

Сложнее происходит монтаж люстры с раздельным подключением. Здесь предусмотрено подключение к двойному или даже тройному выключателю с большим количеством проводов:

Двухклавишное подключение

  1. Первым делом необходимо индикатором отследить ноль и фазу.
  2. Вначале, как всегда, идет подключение нулевой жилы ко всем нулевым выходам люстры.
  3. От двойного выключателя будет идти две фазные жилы. Одну подключают к соответствующему выходу электродвигателя вентилятора, другую соединяют с фазным проводом, идущим от центрального контакта лампы. Если лампочек несколько и выходит с корпуса люстры две фазных жилы, их аналогично рассмотренной схеме подключения соединяют вместе. Тогда от включения одной клавиши будут загораться все лампочки, а вторая клавиша будет предназначена для управления вентилятором.
  4. Если требуется, чтобы лампочки многорожковой люстры включались группами, например, гореть будет два рожка или сразу все, потребуется подключение к трехклавишному выключателю. Тогда одна клавиша будет предназначена для управления вентилятором, а две другие – освещением. Схема подключения остается неизменной, только используется уже три фазных жилы, подходящих от каждой клавиши к соответствующему выходу на люстре.

Схема управления несколькими клавишами немного сложнее, но она более эффективна для комфортного пользования.

Провод заземления люстры

Ввиду того, что люстры с вентилятором оборудованы электродвигателем, они снабжены заземляющим контактом, обозначенным «PE». Проводка старых квартир не предусматривает прохождение от распределительного щита провода заземления. Его придется проложить самостоятельно или просто заизолировать этот контакт на самой люстре.

Подключение люстры с пультом

Современным осветительным прибором является люстра с пультом управления. Ее работа не ограничена одним освещением. Устройство можно использовать как декоративную подсветку, таймер или светомузыку. Все программы, заложенные в памяти, можно выбрать пультом управления.

Схема и комплектация устройства

Схема люстры с пультом управления состоит из нескольких светодиодных светильников, объединенных блоками. Их работой управляет контроллер. Он помогает выбирать разные режимы освещения, а также включать или отключать разные блоки светильников. В свою очередь, к контроллеру подсоединено устройство направления, получающее команды с пульта.

Некоторые модели контроллеров продаются совместно с пультом управления отдельно от люстры. К такому прибору самостоятельно подключают несколько светильников. Это позволяет дистанционно управлять освещением, увеличив количество его режимов. Если сравнить двойной выключатель и контролер, то первый сможет управлять только двумя электрическими линиями, а функциональность второго устройства возрастает до шести линий.

Кроме дистанционного устройства управления, возможна установка стационарного пульта. Его монтаж выполняют вместо настенного выключателя. Предназначен стационарный пульт для управления освещением и поиска утерянного дистанционного устройства за счет встроенного звукового сигнала.

Подключение с дистанционным пультом

Проще всего подключить светильник с пультом в старых квартирах, где к месту его монтажа подходит два или три провода. Новые постройки имеют современную разводку электрической сети, состоящей из четырех проводов. Четвертая жила идет для заземления. Если провод не отличается цветом изоляции, придется потратить немного времени, чтобы выявить его и подключить к корпусу светильника или просто заизолировать.

Схема подключения к остальным проводам следующая:

  1. Первой подключают нулевую жилу линии к соответствующему выходу светильника.
  2. Так как управлять освещением теперь можно с пульта, надобность в настенном выключателе отпадает. Но он должен быть постоянно включен, чтобы ток поступал к светильнику. Как вариант, его можно, вообще, убрать со стены, а два контакта соединить внутри коробки и заизолировать.
  3. Если на стене стояло одноклавишное отключающее устройство, значит, к светильнику будет подходить только одна фазная жила, которую надо подсоединить.
  4. От двойного выключателя, естественно, выходит два питающих провода. Тогда один подключают к люстре, а другой просто изолируют. Для безопасности ненужную вторую жилу лучше дополнительно отключить и заизолировать внутри коробки настенного выключателя.

Подключая такой прибор, главное, не перепутать фазу и ноль. Электронные схемы очень чувствительны и могут перегореть.

Подключение со стационарным пультом

Монтаж стационарного пульта возможен, только если к светильнику подходит три провода. Его монтируют вместо двойного выключателя на стене:

  1. Отключающее устройство удаляют со стены. Должна остаться коробка с тремя концами провода. Два свободных конца – это фазные жилы, идущие к светильнику от бывших клавиш. Третий конец подводит фазу, питающую через выключатель первые две жилы. На данный момент они все разведены по сторонам.
  2. Первый выход светильника соединяют на потолке совместно с нулевой и одной бывшей фазной жилой.
  3. Второй выход светильника подключают к оставшейся второй бывшей фазной жиле.
  4. Следующие работы предусматривают монтаж стационарного пульта на стену. Но сначала мультиметром находят пару жил из торчащих из коробки проводов, между которыми возникает 220 вольт. Их подсоединяют к клеммам стационарного пульта, обозначенными буквами «N» и «L».
  5. Оставшийся третий свободный конец подводят к клемме, обозначенной «OUTPUT».

Вот и все, осталось закрепить устройство на стену и проверить работоспособность.

Подключение к двухклавишному выключателю

Прежде чем подключить к двухклавишному отключающему устройству любую люстру, надо обратить внимание на потолок, где выходят концы жил, и посчитать их. Минимум для двойного выключателя должно быть три провода: один ноль и две фазы. Если имеется четвертый конец – это заземление. Его надо просто заизолировать или прикрепить к металлическому корпусу люстры. Определившись, где какой провод, можно прикрепить осветительный прибор на потолок и подсоединить его:

  1. Итак, на стене установлен двойной выключатель. На потолок идет три или четыре жилы. Что делать с заземлением – уже определились, остается разобраться с оставшимися тремя концами. Их распределение зависит от количества рожков люстры.
  2. Однорожковый прибор совместить с двумя клавишами нельзя, к тому же неразумно делать такую комплектацию. Ведь придется изолировать одну фазу на потолке, тогда вторая клавиша останется нерабочей. Следовательно, люстра должна быть с тремя, пятью или большим количеством рожков, но не меньше двух.
  3. Независимо от количества рожков, подключение конца нулевой жилы делают к выходящему соответствующему проводу из люстры. Внутри корпуса он соединен со всеми цоколями ламп.
  4. Остающиеся на потолке два фазных конца являются частью линий, подходящих к двум клавишам выключателя. Их необходимо подключить к двум выходящим из люстры фазным проводам, тогда каждая клавиша будет управлять определенной группой лампочек.
  5. Бывает, что многорожковый осветительный прибор снабжен тремя фазными выходами. Тогда два из них на свое усмотрение надо соединить между собой, чтобы количество выходов соответствовало количеству клавиш.

Двойной выключатель разумно совмещать с прибором, оборудованным не менее тремя рожками. Это позволяет оптимально компоновать количество работающих ламп. В трехрожковой люстре можно, например, включать одну лампочку или сразу три. Удобные варианты компоновки получаются с пятирожковой или шестирожковой люстрой. Каждой клавишей можно включать определенное количество лампочек. Готовое изделие с завода уже разбито на группы, но при желании люстру можно разобрать и скомпоновать группы ламп по своему усмотрению.

Подключение к одинарному (одноклавишному) выключателю

Простейшая схема подключения одной лампочки к одноклавишному выключателю состоит из двух проводов: ноль и фаза. Они выходят в равном количестве на потолке и из люстры. Их остается только соединить между собой. Если на потолок выходит третий провод заземления, его просто изолируют или подключают к металлическому корпусу прибора.

Если намечен монтаж многорожковой люстры, то из нее будет выходить несколько фазных проводов. Их придется соединить между собой, чтобы получились те же два конца, как и на потолке. Одинарный выключатель просто будет вводить в работу одновременно все лампочки.

Подключение к одинарному выключателю нескольких люстр

Схема управления одной клавишей несколькими источниками света актуальна для группы светильников подвесного потолка, или нескольких люстр, висящих в большой комнате. При этом они должны соединяться параллельно. Для удобства подсоединения каждый прибор освещения имеет свою распределительную коробку.

Управление тремя люстрами через трехклавишный выключатель

Схема с трехклавишным выключателем удобна для подсоединения источников света кухни, ванной и туалета. Нулевой провод, как всегда, берется общий, а фазные жилы от каждой клавиши идут в разные комнаты к люстре.

Подключение галогенных люстр

Дизайн современных квартир предполагает использование для освещения галогенных ламп. Но такие источники света нельзя напрямую питать от электросети. Работа галогенных ламп происходит от понижающего трансформатора, что позволяет их использовать в сырых помещениях.

Схема галогенной люстры

Как и все источники света, галогенная люстра состоит из корпуса с отражателями. Вместо обычных, здесь установлено определенное количество галогенных ламп. Каждая группа источников света имеет свой понижающий трансформатор, рассчитанный на номинальное напряжение используемых лампочек.

Схема подключения к электросети

Схема подключения галогенных люстр к одинарному и двухклавишному выключателю ничем не отличается от монтажа источников света с обычными лампами. Отличия состоят только во внутренней схеме подключения. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора. Причем лампы одной группы соединяются между собой параллельно.

Торчащие на потолке фазные концы жил от выключателя подводят к высокой стороне каждого трансформатора. Ноль берется общий. То есть схема подключения галогенных люстр отличается только тем, что провод от выключателя к лампе идет через понижающий трансформатор.

Рассмотрев разные схемы подключения, можно сказать, что установка люстры не такое уж сложное дело. Если правильно разобраться со схемой, всю работу можно сделать своими руками.

Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, с которыми люди начинают знакомиться чуть ли не с рождения. Малыш, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которая крепится по центру потолка. Он не только становится украшением интерьера, но и позволяет равномерно распределить световую нагрузку по пространству комнаты. Для варьирования освещенности помещения чаще всего используют люстры с 5 и более лампочками. О таких лампах и пойдет речь в этой статье. Поговорим о том, как подключить люстру на 3 провода, что нужно для такой работы, и сможет ли это сделать человек без специального электротехнического образования?

Содержимое

  • Устройство
  • Инструмент
  • Назначение проводов
  • Схема с однокнопочным выключателем
  • Схема с двухкнопочным выключателем

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с замысловатыми конструкциями, большим количеством светодиодов или ламп, с дистанционным управлением. Однако до сих пор большинство предпочитает устанавливать в своих гостиных пятирожковую люстру.

Если такую ​​люстру подключить к одному выключателю, это повлечет за собой большой расход электроэнергии. Согласитесь, не всегда обязательно, чтобы в комнате светились все пять рожков, иногда достаточно двух-трех. Поэтому самой популярной является схема подключения люстры с двойным выключателем. О такой схеме мы поговорим ниже, а прежде чем подключать люстру к бытовому двухкнопочному выключателю, давайте разберемся, из чего состоит такая лампа и как она работает.

Прежде всего, это базовая конструкция для 5 рожков. Вне зависимости от того, куда направлены светильники (вниз или вверх), крепление патронов и плафонов с рожками осуществляется одинаково – с помощью резьбовых соединений. Каждый рог на конце выглядит как трубка с резьбой; к нему с помощью гайки крепится декоративная крышка. Но очень часто крепление происходит за счет донышка патрона, который накручивается на рожковую резьбу. К патрону нужно подключить провода и вкрутить лампочки, именно в нем происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их изготавливают из металла, стекла или пластика.

Провода люстр

чаще всего проходят внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защелок, болтов или пластикового кольца, которое навинчивается на резьбу раструба. От каждого гнезда внутри рупора 2-жильный провод подключается к соединительной коробке светильника.

На люстру можно установить самые разные лампы — лампы накаливания, люминесцентные, светодиодные, энергосберегающие.

Корпус люстры также может комплектоваться блоком питания или балластом для запуска светодиодных и люминесцентных ламп.

Существуют люстры, оснащенные рефлекторами, которые имеют белую или зеркальную поверхность и создают направленный свет.

Подробнее о том, как выбрать люстру и светильники к ней, можно узнать в этом видео:



Инструмент

Перед подключением люстры с тремя проводами подготовьте необходимый инструмент:

  1. Индикаторная отвертка (нужна для определения фазы и нуля).
  2. Клещи с изолированными ручками.
  3. Нож (для зачистки изоляции на жилах).
  4. Мультиметр.
  5. Изолента.
  6. Отвертки (плоские и крестообразные).
  7. Кусачки.
  8. Маркер.

Устройства, с помощью которых будут соединяться провода. Это могут быть специальные накладки, в которых соединяемый провод зажимается под винт, пружину или соединительные изолирующие зажимы (СИЗ). И не забудьте, конечно же, стремянку.

Разводка проводов

Перед подключением комнатной люстры с двухкнопочным выключателем разберемся, сколько нам нужно проводов и зачем нужен каждый из них.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт с указанной в нем схемой. Изучите его внимательно, там описано назначение проводов по цветам. Как правило, фазу выполняют белого или коричневого цвета, синий провод означает ноль, также может быть и третий провод защитного заземления, его обычно делают зеленого или желтого цвета. Всего из люстры должно выходить 4 жилы — ноль, защитное заземление и 2 фазы.

Если нет паспорта на осветительный прибор, то мы сами определим где фаза, а где ноль.

Итак, у вас дырка в потолке, из которой торчат три жилы, одна из них нулевая, а остальные 2 фазы от двухкнопочного выключателя. Если ваша люстра с защитным заземлением, то для этого будет отдельный четвертый провод.

  1. Отключите подачу электроэнергии в квартиру и установите ключи двойного выключателя в положение «Отключено».
  2. Во избежание короткого замыкания разведите три провода, торчащие из потолка на расстоянии друг от друга в стороны.
  3. Снимите изоляцию с каждой жилы примерно на 1 см.
  4. Подайте напряжение, включив машину, а затем выключатель. Прикоснитесь индикаторной отверткой к каждой жиле, та из них, при соприкосновении с которой индикатор не загорается, будет равна нулю. Отметьте его маркером.
  5. Теперь поочередно выключайте ключи на выключателе и проверяйте наличие соответствующей фазы.

Определить назначение жил в светильнике с помощью мультиметра:

  1. Для начала установите на устройстве режим «Вызов» и замкните щупы на 1 секунду. Должен прозвучать звуковой сигнал, это означает, что вы правильно выбрали предел измерения и прибор работает исправно.
  2. В патроне 2 контакта, один из них фазный, он пружинистый и расположен по центру, второй нулевой, он расположен сбоку (при вкручивании лампочки касается его цоколем) .
  3. Также зачистите все четыре жилы, отходящие от люстры на 1 см.
  4. Теперь нам нужно найти нулевое ядро. Присоедините один щуп мультиметра к нулевому (боковому) контакту в любом из патронов. Вторым щупом коснитесь по очереди зачищенных проводов. Как только вы услышите звуковой сигнал, значит, это ядро ​​нулевое, также отметьте его маркером.
  5. Аналогичным образом определить соответствие двух фазных проводов, отходящих от светильника. На этот раз щупом мультиметра поочередно коснитесь центральных фазных контактов в патронах. В пятирожковой люстре одна фазная жила подключается к трем патронам, а вторая идет к оставшимся двум.
  6. Для проверки заземляющего провода нужно одним щупом прикоснуться к нему, а другим прикоснуться к металлическому корпусу светильника, звуковой сигнал подтвердит правильность выбора.

Схема с однокнопочным выключателем

Для начала рассмотрим более простую схему — как подключить трехрожковую люстру на 3 провода. Вот три подробные пошаговые инструкции. Во-первых, проверьте комплектацию вашей лампы:

.

  1. Вскрыв заводскую упаковку, сразу же найдите список комплектов, входящих в люстру, и проверьте наличие всех комплектующих по списку.
  2. Найдите кронштейн, которым люстра будет крепиться к потолку. Это полоса, которая прикручивается непосредственно к деревянному основанию в потолке, и к этой полосе будет крепиться плафон люстры.
  3. Проверьте наличие и целостность всех оттенков.
  4. Далее должно быть устройство (можно назвать его распределительной коробкой люстры), в котором будут отсоединяться провода, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протягивается двойной провод (фазный и нулевой проводники). Один его конец будет присоединен к фазному и нулевому проводникам, выходящим из отверстия в потолке, другой конец предназначен для подключения к проводникам в рупорах.
  5. Обычно третий провод заземления входит в комплект светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда необходимо подключить защитное заземление.
  6. Проверить наличие трех рупоров, к ним должны быть прикреплены патроны, и из каждого должен выходить фазный и нулевой проводник.

Теперь рассмотрим как подключить провода в люстре:

  1. Возьмите одно плечо и соединительную коробку светильника, куда будет производиться подключение. Из рога выходят две жилки (синяя — ноль, коричневая — фаза). Протяните их через одно из трех отверстий и закрепите рог.
  2. Проделайте то же самое с двумя другими рогами.
  3. В итоге в распределительной коробке светильника получилось 6 проводов от рожков — три синих и три коричневых, и двойной 2-х жильный провод, который будет использоваться для подключения к сети.
  4. Снимите изоляцию со всех 6 жил с рожков и с двухжильного провода.
  5. Соедините вместе три синих провода от одной жилы двойного провода и таким же образом соедините три коричневых провода со второй жилой двойного провода. Делайте это с закруткой, можно и сверху припаять. Наденьте изолирующие колпачки, они обычно идут в комплекте.
  6. Аккуратно уложите все провода в распределительную коробку люстры и закройте сверху крышкой.
  7. Подсоедините провод защитного заземления в указанном месте.

Осталось подключить нашу люстру тремя проводами к сети:

  1. Перед началом электротехнической части работ обесточить помещение, выключив сетевой выключатель.
  2. Прикрепите крепежную раму к деревянной конструкции потолка с помощью обычных шурупов. Сделать это нужно максимально прочно и надежно, потому что штанга должна будет выдержать полный вес люстры.
  3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка прикрепив декоративные болты. Смотрите, если вас все устраивает, то откручивайте болты и приступайте к подключению проводов.
  4. Такую работу желательно выполнять с напарником, чтобы один человек мог держать подключенную лампу, а другой занимался подключением. Если напарника нет, то закрепите лампу на установленной планке, туго привязав ее бечевкой или куском прочной проволоки.
  5. Начните с установки самоблокирующихся клеммных колодок на провода, торчащие из отверстия в потолке. Затем подключите к ним соответствующие провода светильника.
  6. Теперь включите выключатель и автоматический выключатель, чтобы проверить правильность работы. Если загорятся все три лампы, выключите выключатель, станок и закончите работу, окончательно прикрутив лампу к планке.

Теперь вы знаете, как правильно подключить трехрожковую люстру, давайте рассмотрим более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухкнопочным выключателем

Подключение пятирожковой люстры к бытовому двухкнопочному выключателю выполняется аналогично.

  1. Из распределительной коробки идет нулевая жила, которая прокладывается к лампе, к ней будут подключаться все пять нулевых жил от каждой лампы.
  2. Фазная жила из коробки подходит к двухкнопочному выключателю, от нее отходят две жилы, которые будут подавать напряжение на одну и вторую группу лампочек.
  3. В распределительной коробке нулевой и фазный проводники подключаются к фазе и нулю питающей сети.
  4. Вместо 6 проводов в распределительной коробке светильника, как в трехрожковом варианте, теперь будет выводиться 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил светильника необходимо соединить в один общий жгут. А из фазных жилок сформируйте два соединительных жгута – одну из трех коричневых жилок от луковиц, вторую, соответственно, из двух. То есть при включении одной клавиши выключателя загорятся три лампочки, а при включении второй клавиши две.

В распределительной коробке люстры три провода. Некоторые концы выводятся на верхнюю часть и будут соединяться с жилами, подведенными к отверстию в потолке до точки крепления светильника. Соедините другие концы таким образом:

  • Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
  • Один фазный провод, например коричневый, с соединительным жгутом из фазных проводов трех светильников.
  • Второй фазный провод, например, белого цвета, с соединительным жгутом из фазных проводов двух светильников.

У вас есть три зачищенные вены, торчащие из отверстия в потолке, в том месте, где будет закреплена лампа. Подсоедините их к фазному и нулевому проводникам люстры соответственно. В случае защитного заземления светильника будет четвертый провод и подключение.

Как видите, по аналогии с более простым вариантом подключить люстру к двойному выключателю тоже несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хочу дать небольшой совет по недорогим китайским люстрам. Проверяйте всю проводку на целостность сразу после покупки. Часто уже содержат всю электрическую часть в распределительной коробке люстры, проверьте надежность контактов. Обидно будет, если потом придется переделывать такую ​​огромную работу.

Теперь вы знаете, как подключить 5- или 6-рожковую люстру к двойному выключателю. В принципе, если у вас есть базовые знания электротехники, вам не составит труда это сделать. Но получится немного сэкономить на вызове профессионального электрика.

Как установить люстру и диммер

Поиск

Дом Обустройство дома Самодельные проекты Как установить люстру и диммер

Воспроизведение видео не поддерживается номер. Добавление диммера — идеальный способ контролировать уровень освещения во время развлечений.

Размер люстры

Существует несколько методов определения правильного размера люстры:

  • Размер комнаты: Сумма длины и ширины комнаты в футах должна равняться диаметру люстры в дюймах. Пример: в комнате 12 на 12 футов должна быть люстра диаметром 24 дюйма (12 + 12 = 24 дюйма).
  • Размер стола: В столовой диаметр люстры должен быть не менее половины ширины стола. Пример: стол шириной 42″ должен иметь люстру минимального диаметра 21″ (42″ ÷ 2 = 21″). Другой способ – сделать диаметр люстры не больше, чем ширина стола минус 12″. Пример: стол шириной 42″ должен иметь люстру диаметром не более 30″ (42″ – 12″ = 30″).

Высота люстры

Высота люстры зависит от высоты потолка и расположения:

  • Прихожая: Нижняя точка люстры должна находиться на высоте не менее 6½ футов от пола. Если возможно, или при более высоких потолках, повесьте его на расстоянии 7 футов от пола.
  • Обеденный стол: Нижняя часть люстры должна находиться не менее чем в 30″ над обеденным столом (59″-62″ от пола). Для потолков выше 8 футов добавьте 3 дюйма на каждый дополнительный фут высоты потолка. Пример: при потолке высотой 10 футов нижняя часть люстры должна быть примерно на 36 дюймов выше верхней части стола.

Подвешивание люстры

  1. Начните с определения высоты люстры.
  2. Затем отрежьте опорную цепь по длине, оставив электрический провод примерно на 6 дюймов длиннее.
  3. Выключите питание светильника на блоке автоматического выключателя и снимите старый потолочный светильник.
  4. Пропустите провода через декоративное кольцо и потолочный медальон, затем через полую трубку с резьбой в центре потолочной коробки.
  5. Прикрепите провода к электропроводке дома с помощью проволочных гаек.
  6. Прижмите медальон и декоративное кольцо к потолку, завинтите контргайку и прикрепите цепь.

Установка диммера

  1. Выберите диммер с номинальной мощностью, достаточной для управления суммарной мощностью всех лампочек в люстре, сложенных вместе.
  2. Отключите питание устройства на выключателе.
  3. Снимите крышку и существующий переключатель.
  4. Прикрепите диммер к проводам с помощью проволочных гаек.
  5. Вставьте провода обратно в коробку и прикрутите к ней выключатель.
  6. Закройте крышку и включите питание.

КЛЛ и диммерные выключатели

Компактные люминесцентные лампы (КЛЛ) нельзя использовать с диммерным выключателем, если в них специально не указано, что они предназначены для работы с диммерным выключателем.

Для получения дополнительной информации о различных типах освещения для вашего дома см. нашу статью
Внутреннее освещение: создание приятной атмосферы.

Предыдущая статьяКак удалить обои

Следующая статьяМногоцелевой садовый инструмент

ДЭННИ ЛИПФОРД

Home

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни работал экспертом по благоустройству дома на канале CBS The Early Show и The Weather Channel для больше десятилетия. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.
