Подключение электродвигателя 380в на 220в: Подключение электродвигателя 380В на 220В

Содержание

Подключение электродвигателя к электропитанию

Дорогие клиенты! В данной статье мы рассмотрим, как подключить электродвигатель к сети. Электродвигатель — это сложная электрическая машина, и не является обычным бытовым прибором, как на первый взгляд может показаться. Поэтому подключить электродвигатель к сети переменного тока необходимо доверить специалистам-электрикам. В противном случае есть вероятность, что двигатель «сгорит».

Электрик-профессионал определит:

Подходит ли данный двигатель к подключаемому оборудованию?

Какое напряжение электросети и какое напряжение необходимо электродвигателю -220/380В? Бывают двойные значения напряжения (220/380, 380/660), в этих случаях, есть необходимость в правильном подключении к контактам.

Защищён двигатель от внешних воздействии (КЗ, потеря фазы в электросети, перегрузка двигателя электрического)? Подберет необходимую защитную и пусковую аппаратуру.

Схемы вывода обмоток двигателей

В трехфазном двигателе электрическом катушечные группы (обмотки) обычно подводятся к шести клеммам в распределительной коробке двигателя. Клеммы соединяются посредством трех пластин, соединяющих катушечные группы в звезду или треугольник. Катушечные группы имеют условно буквенное обозначение U, V и W, а 2 вывода катушечной группы — начало и конец обозначаются 1 и 2 соответственно.

Фазы обмотки статора после подключения к сети подключаются по одной из схем:

– «Треугольник» (Δ)

– «Звезда» (Y)

Подключение по схеме звезда

Можно легко догадаться, что этот тип подключения схематически похож на звезду с тремя лучами – это когда три конца статорной обмотки обираются в одну точку, и напряжение в 380 вольт подается на начало каждой из обмоток.

Подключение по схеме треугольник

По аналогии с предыдущей схемой, этот тип подключения схематически похож на треугольник – обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей. К каждой обмотке подается напряжение 380 вольт.

Подключение двигателя электрического к трёхфазной сети 380 вольт

Наши действия при подключении двигателя:

1. Какое напряжение нам нужно и позволяет ли наша сеть подключить данный двигатель.

2. Информация о возможности подключения по напряжению, как правило, схематически отражено на шильдике: Δ / Y

Двигатель для однофазной сети 220В ↓

Двигатель для трехфазной сети 220/380В ↓

3. Для подключения трёхфазного двигателя необходимо одновременно подать напряжение на три фазы.

При современных возможностях пускозащитной аппаратуры существует два варианта подключения электродвигателя через автоматику:

— с применением АЗД

АЗД — (автомат защиты электродвигателя) уберегает электродвигатель от перегрузок. При перегрузке у двигателя значительно повышаются рабочие токи, АЗД автоматически выключает питание, при превышении определенных значений соответствующего к конкретному электродвигателю. Данное устройство способно отключить электродвигатель в случае короткого замыкания и потере фазы в сети. К АЗД также предлагаются дополнительные контакты – расцепители напряжения. Такой контакт обеспечивает автоматическое включения АЗД при полном восстановлении напряжения в сети.

— с применением автоматического выключателя и теплового реле

Схема подключения на рисунке:

Подключение двигателя электрического к однофазной сети 220 вольт

Для подключения к сети 220 В используются, так называемые, однофазные электродвигатели, которые подключаются именно к бытовой сети с напряжением 220 вольт, достаточно просто вставить вилку в розетку. Максимально допустимая мощность электродвигателя, который разрешено подключать к бытовой однофазной сети в России – 2,2 кВт. Однако на рынок осуществляются поставки электродвигателей с мощностью до 4 кВт из КНР под брендом и гарантией компании РФ, использование таких двигателей допустимо, но нужно быть уверенным, что сеть выдержит. Возможно подключение однофазного двигателя через частотный преобразователь, предназначенный для бытовой сети 220 В. Можно самостоятельно подключить трехфазный электродвигатель в сеть с питанием 220 с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя примерно на 30%. Лучше приобретать однофазный электродвигатель заводской сборки, который выдает именно ту мощность, которая указана на бирке электродвигателя.

Частотный преобразователь в современных условиях

Частотные преобразователи (фото 1) используются для управления частотой вращения электродвигателя, что позволяет не только экономить электроэнергию, но и управлять, например в насосах, подачей и напором перекачиваемой жидкости. При использовании ЧП необходимо учитывать, что регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей. Для работы на низкой частоте, т. е. уменьшение частоты вращения более 30% (увеличивается перегрев обмоток двигателя) требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя (фото 2). А при увеличении частоты вращения более 30% (при таких скоростях есть вероятность выхода из строя подшипников), требуется замена подшипников на усиленные.


фото 1	фото 2

Техобслуживание электродвигателя

Эффективность производственных процессов и бесперебойность работы технологических линий во многом зависят от работы электродвигателя в используемых машинах. Однако они, как и все э…

Как выбрать электродвигатель

Большой ассортимент на рынке промышленных электродвигателей позволяет выбрать оптимальный привод для решения конкретных задач. При выборе электродвигателя следует обратить внимание…

Как правильно выбрать преобразователь частоты?

Преобразователь частоты (или частотник, или ПЧ) — это электротехническая система, которая позволяет плавно регулировать скорость вращения асинхронных электродвигателей. Со времен…

Зачем нужен преобразователь частоты для двигателя

При всей своей простоте и множестве преимуществ электромотор также имеет определенные ограничения — у этого агрегата всего два рабочих состояния — когда он обесточен, он не работае…

Электродвигатели SIEMENS

Электродвигатели SIEMENS отличаются надежностью и качеством. Огромный ассортимент привлекает внимание. Существуют синхронные, асинхронные варианты изделий. Электродвигатели прои…

Электродвигатель со встроенным тормозом

По сути, двигатели с тормозом – это стандартные общепромышленные асинхронные электродвигатели, на которые монтируют встроенный электромагнитный тормоз. В связи с этим, от общепромы…

Электрооборудование как источник пожара на производстве

Тепловыделение в электрических устройствах и установках связано с их спецификой или происходит как побочный продукт протекания электрического тока и связанных с этих потерь энергии. ..

Подключения трехфазного двигателя к однофазной сети

Бывают ситуации, когда мы вынуждены использовать двигатель, который не адаптирован к данному источнику питания. Примером этого является подключение трехфазного двигателя к однофазн…

Схемы подключения электродвигателей трехфазных асинхронных 220/380 В

Существует несколько схем подключения электродвигателей 220/380/660 Вольт – Звезда, Треугольник, Звезда-треугольник. Разные схемы соединения обмоток источников питания используются что б увеличить мощности передачи без потерь напряжения сети, снизить в блоках питания пульсации напряжения, уменьшить при подключении нагрузки к питанию число проводов. Данные схемы имеют между собой отличия и разницу в нагрузке по току. Однофазные двигатели подключаются по схеме с пусковой обмоткой и с конденсатором в цепи питания пусковой обмотки. Перед приводом двигателей в работу, необходимо выяснить нужный вариант подключения.

Схема подключения электродвигателя 380/660 Вольт

Основные способы подключения асинхронных двигатели 380/660 — «подключение звезда» и «подключение треугольник». При правильном подключении и приводе в действие – не перегреваются, работают долго и надежно. Рассмотрим возможные схемы подключения:

Схема подключения «Звезда»

При соединении трёхфазного электродвигателя по схеме подключения — звезда, на начала обмоток подаётся трехфазное напряжение, а концы статорных обмоток соединяются в одной точке, которая называется нейтральной (нулевой).

За счет более высокого напряжения питания — 660В для двигателей 380/660 и 380В для двигателей 220/380, рабочие и пусковые токи будут ниже.

Схема подключения «Треугольник»

Схема «треугольник» в клеммной коробке значит, что концы одной обмотки последовательно соединены с началом следующей обмотки и так один за одним. Токи данного подключения выше. Для электромоторов 220/380 треугольник предполагает подключение к однофазной сети 220 Вольт с использованием фазосдвигающего конденсатора.

Комбинированный тип

Комбинированный тип подключения — это когда на электродвигатель 380/660В подключенный по схеме Звезда подают напряжение от треугольника — 380В. Данный режим не способен выдать паспортную мощность привода, но имеет эффект маломощного плавного пуска за счет низкого напряжения и тока в обмотках. Далее следует переключение выводов в схему треугольник 380В для работы в номинальном эффективном режиме. – Звезда-треугольник, используется для снижения пусковых токов. УЧТИТЕ! Данный режим актуален для техпроцессов с пропорциональным возрастанием нагрузки на вал — насосы, вентиляторы, пилы. Ослабленный вращающий момент при комбинированном подключении может «не потянуть» и привести к выходу из строя мотора.

Подключение трехфазного двигателя в однофазную сеть 220 Вольт

На сегодняшний день, выпускаются двигатели как для трехфазной сети, так и для однофазной сети 220 Вольт.

Однако, что делать если у вас есть двигатель 380 вольт, и вам нужно подключить его в розетку?

Использования таких приборов в домашних условиях, требуют изменения в схеме сборки и в подключении конденсаторов. Рассмотрим принцип действия электродвигателя:

При подаче трёхфазного напряжения на обмотки в статоре, появляется вращающееся магнитное поле, которое приводит в движение ротор двигателя. Подключая такой механизм к однофазной сети 220 вольт вращающееся поля преобразуется в пульсирующее.

Справка. В оборудовании, изготовленного для работы от 220 В, для этого предназначены пусковые обмотки либо особенности конструкции статора.

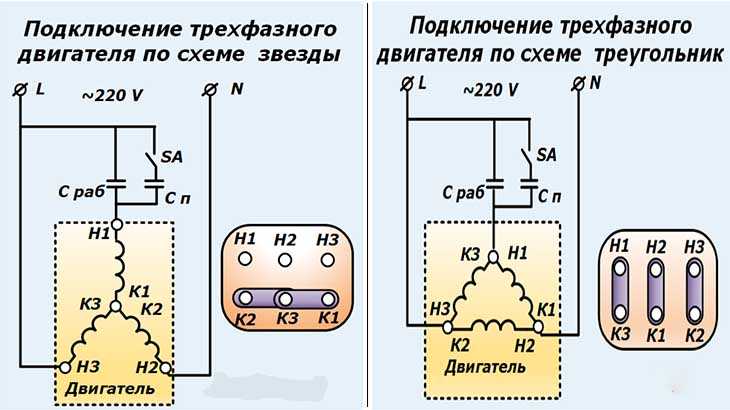

Схема подключения трехфазного электродвигателя в однофазную сеть (220 В) включает фазосдвигающий конденсатор. Его значение в микрофарадах (мкФ) для электродвигателей с мощностью до 2,5 кВт, определяется умножением мощности на 100.

Ниже представлены 2-е основные схемы подключения:

Подключение трехфазного двигателя к однофазной сети через конденсатор

Схема подключения трехфазного двигателя к 220В через конденсатор представлена на Рис 1.

Направление вращения электродвигателя меняется в зависимости от положения SB1 – переключателя. Подключение к сети выполняется автоматическим либо механическим выключателем F.

После включения, необходимо сразу подключить дополнительный конденсатор Сдоп, емкость которого в 2-3 раза большей Сраб. Для этого после нажатия кнопки SB2, ее нужно сразу же после набора оборотов отпустить.

Резистор R предназначен для разряда Сдоп — конденсатора, после его отключения. Значение резистора должно быть порядка 100 — 500 кОм.

Данная схема предназначена для подключения двигателя треугольником и звездой.

Подключение трехфазного двигателя к однофазной сети через пускатель

С помощью схемы подключения электродвигателя через пускатель Рис 2, включение мотора можно производить в одно нажатие.

Нажав кнопку «пуск» срабатывает КМ1 – пускатель. Одними контактами подключается Сдоп — конденсатор , иными — включает КМ2 — пускатель, который подает на двигатель напряжение (КМ2.1 — контактная группа) и одновременно блокируются КМ1.1 — контакты первого пускателя.

Кнопку — пуск отпускаем после набора оборотов, КМ1 — пускатель отключается вместе с Cдоп. На КМ2 – пускатель, подается им самим же напряжение, и до нажатия на кнопку «стоп», которая размыкает цепь питания, он находится в замкнутом состоянии.

Катушки пускателей рассчитаны на напряжение 220В.

Таблица общепромышленных электродвигателей АИР

В таблице перечислены часто запрашиваемые общепромышленные двигатели АИР. Основными критериями в подборе электродвигателя являются мощность и обороты в минуту. Технические характеристики, размеры, вес, прописаны на каждый двигатель отдельно.

Каталог мощности, кВт	Обороты и модель электродвигателя АИР
Каталог мощности, кВт	3000 об/мин	1500 об/мин	1000 об/мин	750 об/мин
2.2	АИР80В2	АИР90L4	АИР100L6	АИР112МА8
3	АИР90L2	АИР100S4	АИР112МА6	АИР112МВ8
4	АИР100S2	АИР100L4	АИР112МВ6	АИР132S8
5.5	АИР100L2	АИР112М4	АИР132S6	АИР132М8
7.5	АИР112M2	АИР132S4	АИР132М6	АИР160S8
11	АИР132M2	АИР132М4	АИР160S6	АИР160М8
15	АИР160S2	АИР160S4	АИР160М6	АИР180М8
18. 5	АИР160M2	АИР160M4	АИР180М6	АИР200М8
22	АИР180S2	АИР180S4	АИР200М6	АИР200L8
30	АИР180M2	АИР180M4	АИР200L6	АИР225М8
37	АИР200M2	АИР200M4	АИР225М6	АИР250S8
45	АИР200L2	АИР200L4	АИР250S6	АИР250M8
55	АИР225M2	АИР225M4	АИР250M6	АИР280S8
75	АИР250S2	АИР250S4	АИР280S6	АИР280M8
90	АИР250М2	АИР250M4	АИР280M6	АИР 315 S8
110	АИР280S2	АИР280S4	АИР 315 S6	АИР 315 M8
132	АИР280M2	АИР280M4	АИР 315 M6	АИР 355 S8
160	АИР 315 S2	АИР 315 S4	АИР 355 S6
