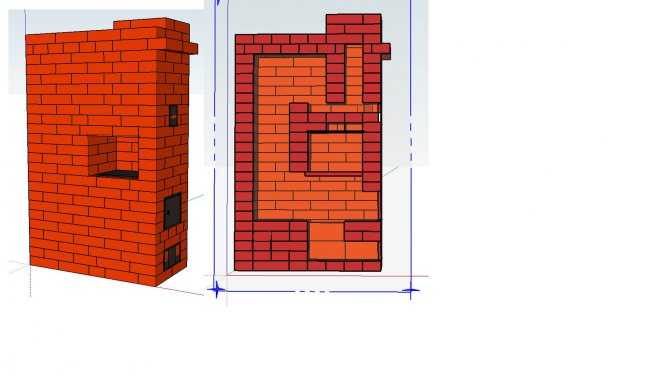

Печь кирпичная отопительная порядовка: Очень красивая отопительная печь — Бесплатные порядовки печей

Порядовка отопительной печи — комбинированный вариант

Отопительная печь — порядовка

Существует множество печей и каминов. Одни предназначены для обогрева дома, другие для приготовления пищи, третьи выполняют декоративные функции. Существуют печи, выполняющие одновременно несколько функций, к примеру, это русская печь, а также печи, которые называют голландка и шведка.

Содержание

  • 1 Голландка, шведка – кто есть кто
    • 1.1 Отличия
    • 1.2 Рабочая кухонная «лошадка»
  • 2 Корни одни – ростки другие
    • 2.1 Возведение отопительно-варочной печи «шведка»
    • 2.2 Варочно-духовая камера – основное отличие
    • 2.3 Дымоход – окончание работы
  • 3 Двухъярусная конструкция

Голландка, шведка – кто есть кто

Отличия

Печи, которые предназначены для отопления дома и приготовления пищи, с давних времен именуются «шведка». В отдельных районах можно встретить отопительные варочные печи, которые называют «голландкой». Это не совсем верно. Голландка обычно использовалась в избах как дополнение к русской печи и предназначалась для обогрева дома.

Конечно, существовали отдельные варианты, на которые устанавливались чугунные варочные поверхности, но они в основном предназначались скорее для подогрева, чем для основного приготовления пищи. Голландки, как правило, украшались изразцами, это своего рода «модница» русской избы.

Отличается и порядовка печи: отопительная печь «голландка» не предполагает установки варочной панели, как в русской печи.

Рабочая кухонная «лошадка»

«Шведка», как и русская печь – это рабочая лошадка, выполняющая сразу несколько функций. На ней можно с успехом готовить пищу, она способна обеспечить дом теплом, а отдельные варианты позволяют использовать ее как духовой шкаф, печь хлеб и не только.

Сегодня мы расскажем об устройстве своими руками как раз такого варианта. Перед нами чертежи и порядовка отопительно-варочной печи.

Отопительно варочная печь -порядовка

Корни одни – ростки другие

Рассматривая отопительно-варочные печи, замечаем, что порядовка аналогична схеме выкладки русской печи с отдельными элементами камина. Это и неудивительно, ведь используемые в нашей стране печи только название имеют западное — «шведка», а приспособлены они в первую очередь для использования в обычной русской избе.

Возведение отопительно-варочной печи «шведка»

Чтобы построить печь своими руками, нам потребуется порядовка печей из кирпича для дома. Кроме порядовки отопительно-варочных печей нам, естественно, будут нужны материалы. На этом мы не будем заострять свое внимание, так как на страницах нашего интернет-ресурса достаточно подробно написано о выборе кирпича для кладки печей и каминов своими руками, приготовлении растворов для печей, изготовлении фундамента печи.

Стандартная порядовка печи:

  • Ряд -1й – самый важный. Кирпичи укладываются своими руками строго по уровню, контроль углов измеряется с помощью строительного угольника.
  • Наша отопительно-варочная печь имеет расположенное поддувало, порядовка показывает, что напротив него, в передней части печи, применяется трехчетвертной кирпич. Для удобного удаления золы внутренние стороны кирпича стесываются под конус в сторону направления камеры.

1-й ряд

  • Устанавливается дверца поддувала и начинается укладка 2-го ряда.

2-й ряд

  • Печь отопительно варочная в 3-м ряду кладется так, как указывает порядовка. Конфигурация поддувала достигается стесыванием обеих сторон кирпича. Высота ряда совпадает с высотой дверцы.

3-й ряд

  • 4-й ряд. Начинает выкладываться с левой стороны. Вначале устанавливается дверца для чистки. Кладка своими руками выполняется по порядовке, при этом перекрывается дверца поддувала. Отверстие над зольником выполнено в квадратной форме. Это достигается скалыванием кирпича.

4-й ряд

  • В 5-ом ряду отверстие зольника сужается еще больше. Весь ряд очень похож на 4-й.

5-й ряд

  • Для 6-го ряда потребуется огнеупорный кирпич, место укладки которого на порядовке указано штриховкой. Но если огнеупорного нет, можно применить и обычный кирпич. Кирпич перед колосниковой решеткой скалывается. Этим достигается лучшая укладка топлива на решетку. Сама решетка опирается на 5-й ряд.
  • Не забудьте оставить зазор между кирпичами 6-го ряда и колосниковой решеткой в пределах 10 – 15 мм. Зазор заполняется золой или песком, он компенсирует расширение металла решетки при нагреве.

6-й ряд

  • 7-й ряд. П-образный канал перекрывается таким образом, что образуется три новых канала. Устанавливается дверца топочной камеры, которая опирается на 6-й ряд.

7-й ряд

  • 8-й и 9-й ряды идентичны 7-му. Высота 9-го ряда находится на уровне высоты дверцы топочной камеры. Кирпичи 9-го ряда, перекрывающие перегородку топочной камеры и левого канала, стесываются с обеих сторон для плавного перехода дымовых газов из топки в канал.

8-й ряд9-й ряд

  • 10-й ряд выполнен из огнеупорного кирпича. Весь ряд выполняется строго вертикально с контролем строительным уровнем. Делается это потому, что порядовка, по которой устраиваются отопительно варочные печи, обязывает укладывать на них варочный настил.
  • Перекрывается топочная дверца. В этом ряду остается только два канала, строго квадратного сечения.

10-й ряд

Варочно-духовая камера – основное отличие

  • 11-й ряд выполнен из обычного кирпича. Варочным настилом перекрывается топочная камера. Слева остаются два канала с квадратным сечением. Кромка кирпича, контактирующего с варочным настилом, срубается таким образом, чтобы между ними образовался зазор в 20 мм. Сам настил опирается на 10-й ряд. Тут можно будет установить большую дверцу для варочной камеры. В таком случае при необходимости она с успехом может быть использована как духовка. Лучше всего установить металлическую раму и изготовить отдельно заслонку. Все на ваш выбор. Отопительная печь не имеет данного элемента, порядовка у нее иная.

11-й ряд

  • 12-й ряд укладывается согласно порядовке. Два левых квадратных канала соединяются в один прямоугольный.

12-й ряд

  • 13-й ряд: прямоугольный канал перекрывается таким образом, что образуется опять два канала с квадратным сечением.

13-й ряд

  • 14-й ряд похож на 13-й. В нем устанавливается заслонка, позволяющая использовать варочную поверхность без нагрева всей печи. Очень удобно в летнее время.Такая порядовка с открытой заслонкой позволяет агрегату работать как обычная печь отопительная.

14 -й ряд

  • В 15-м ряду задвижка перекрывается.

15-й ряд

  • 16-й ряд. Выполняется перекрытие дверцы варочной камеры. Слева монтируется дверца. Она исполняет роль вентиляции варочного отдела и служит для удаления запаха, пара и гари во время приготовления пищи.

16-й ряд

  • В 17-м ряду вентиляционная дверца перекрывается. Кладка выполняется согласно порядовке. Вверху, над варочной камерой укладываются стальные полосы. В дальнейшем с их помощью перекроется варочная камера. Порядовка печи отопительной в большинстве случаев не предполагает такого перекрытия, там обычно выполняется куполообразная схема. Но здесь требования несколько иные.

17-й ряд

  • В 18-м и 19-м ряду перекрывается варочная камера. Слева остаются два канала с квадратным сечением.

18-й ряд19-й ряд

  • 20-й ряд. Слева остается всего один канал с квадратным сечением. Устанавливается дверца для самоварной трубы и для чистки. На перекрытую поверхность варочной камеры устанавливаются два кирпича. При этом они укладываются на ребро. Расстояние от задней стенки до уложенных кирпичей должно составлять 40 мм.

20-й ряд

  • 21-й ряд укладывается так же, как 20-й.

21-й ряд

  • 22-й ряд. Все установленные дверцы перекрываются. Слева образуются опять два канала с квадратным сечением. Над варочной камерой образуется три продольных канала. Средний имеет ширину 50 мм, крайние по 110 мм.
  • В 23-м ряду левые квадратные каналы остаются. Длинные каналы над варочной камерой перекрываются поперек. Кирпич кладется на ребро на расстоянии, как и в 20-м ряду.

23-й ряд

  • 24-й ряд повторяет 23-й.

24-й ряд

  • Ряды 25-й и 26-й выполняются так же, как 22-й.

25-й ряд26-й ряд

  • 27-й ряд. На ребра устанавливаются три кирпича, установленные на одинаковом расстоянии друг от друга и от стенок печи. Опять остается всего один канал с квадратным сечением.

27-й ряд

  • 28-й ряд идентичен 27-му. Внимательно следите за перевязкой швов.

28-й ряд

  • Ряд 29-й. Слева один канал с квадратным сечением. С передней стороны уложите пару кирпичей. Они укладываются вплотную к передней стенке, утапливаются на половину своей толщины и опираются на кирпичи, уложенные на ребро.

29-й ряд

  • В 30-м ряду полностью перекрывается тепловая камера. Остается один дымовой канал, в котором устанавливается задвижка.

30 -й ряд

  • Ряды 31-й и 32-й выполняются согласно порядовке. Таким образом, над тепловой камерой образуется три ряда, обеспечивая тем самым прекрасную пожарную безопасность.

31-й ряд32-й ряд

Печь готова, теперь ее надо украсить, как это сделать? Вам поможет наша статья Отделка печей. При выполнении отделки своими руками, убедитесь, что выбранный вариант соответствует интерьеру дома.

Дымоход – окончание работы

Важная часть любой печи для дома — дымоход, прочитать о том, какой выбрать дымоход, рекомендуем в статье Выбираем дымоход. Все последующие ряды образуют трубу с дымовым каналом. Соблюдайте перевязку швов.

1. Порядовка — печь отопительно-варочная2. Порядовка — печь отопительно-варочная3. Порядовка — печь отопительно-варочная4. Порядовка — печь отопительно-варочная5. Порядовка — печь отопительно-варочная

Двухъярусная конструкция

Помимо традиционной русской печи или «шведки», для обогрева дома можно соорудить своими руками двухъярусную печь с нижним прогревом. Отличием от русской печи является наличие верхней камеры. Обе части конструкции с нижним прогревом имеют одинаковую конструкцию. В теплоагрегатах с нижним прогревом используется бесканальная система дымооборота.

Печь с нижним прогревом обеспечивает теплоотдачу в нижней части – 3200 ккал/час, а в верхней немного больше – 3600 ккал/час. Конструкция печи с нижним прогревом отличается простотой кладки, поэтому такую печь для дома несложно сложить своими руками.

Печь с нижним прогревом может иметь разную форму, поэтому такая модель хорошо впишется в интерьер любого дома. Сложить своими руками проще всего печь с нижним прогревом квадратной формы.

Как вам статья?

Алексей Петрович

Задать вопрос

Порядовка и чертеж кирпичной печи для дома: устройство, технологии строительства

Кирпичная печь пользуется популярность до сих пор, несмотря на современные решения. Основное преимущество — она дышит. Когда кирпичное тело нагревается, в помещение выделяются пары влаги, а при остывании, вбирает обратно. Из-за этого точка росы поддерживается на оптимальном для человека уровне.

Помимо положительного влияния на здоровье, имеется ещё одно преимущество: при расчёте оптимальной температуры, показатель можно снизить до 18°C, из-за идеального соотношения влажности в отопительный сезон. В кирпичных и деревянных домах печь даёт экономию на топливе: при 17 °C, физически здоровый человек не ощущает дискомфорта. А в бетонном доме и при 18 °C, ощущается зябко.

При отоплении водяными регистрами нижняя температура — 22 °C, а при использовании ИК излучателя, электрического и газового обогревателя, на градус выше. Поэтому кирпичная печь, при КПД в 50%, экономически выгоднее современных решений с КПД от 70%. Отопительный сезон начинается позже, заканчивается раньше. Для средней полосы это разница в неделю, а в южной до 3.

Материалы и приборы

Кирпич

Печной кирпич отличается от огнеупорного шамотного, в некоторых источниках их путают. Общий у них размер: строительный кирпич 250х125х65 мм, стандартный печной 230х114х40 мм. Если разобраться, то печной кирпич — это качественный М150, красного цвета. Он подходит для строительства русской и голландской печи. При термостойкости в 800 °C из него можно сделать и камни для дома, но он быстро остывает и мало впитывает тепла, поэтому используется только для открытых источников огня, где не нужен обогрев.

Из шамотного кирпича кладут топочные отделы печи с высоким тепловым режимом: банные, шведские, колпаковые. Теплостойкость — 1600 °C, что хватит для домашней печи. Высокая теплоёмкость делает его отличным теплоаккумулятором. Но из-за этих особенностей печка не делается целиком из шамотного кирпича, иначе она быстро накалялась и также стремительно охлаждалось. С наружной стороны кладка должна быть обложена керамикой, как минимум, в полкирпича.

Шамотная глина из разных месторождений имеет различный цвет, но это никак не влияет на характеристики и определить качественный продукт по внешнему виду не получится. Размер и обозначения ничем не отличаются от обычного.

Как узнать хороший кирпич:

  • Мелкозернистая структура без пор и включений.
  • При простукивании кирпича молотком, у хорошего продукта звонкий звук, у плохого глухой.
  • Если уронить хороший кирпич с высоты, то он разлетится на крупные куски, а плохой, на мелкие куски и пыль.

При кладке внутренних отверстий печей для дома, хорошо зарекомендовал себя клинкерный кирпич. Он состоит из керамики и при невзрачном внешнем виде показывает хорошие показатели жаростойкости и прочности. Клинкер стоит дешевле шамотного, но дороже красного.

Песок

Если вы рассчитываете, чтобы ваша печь прослужила 10 лет без регулярного ремонта, то в растворе нужно использовать горный песок без примесей. Другие виды содержать большое количество органики, что приводит к тресканью швов. Глиняный песок — перемолотый битый кирпич, по цене он дешевле горного, а качество кладки ничем не уступает.

Кладочные растворы

При кладке печей для дома используют глиняные и песчаные растворы. Для шамота применяют белый каолин и шамотный мергель. С керамическим кирпичом — молотая глина с огнеупорными качествами (серая или синяя кембрийская, серый каолин). На 100 шт. вам нужно 40 кг глины.

Когда покупаете глину обратите внимание на запах, если вы его чувствуете, это говорит о примесях, что не подходит для строительства печи. Перед кладкой нужно определить жирность, т. е. сочетание вязкости с адгезионной способностью, для правильного соотношения песка. Глина одного качества, но с разных месторождения, отличаются по этому показателю. Для проверки 1 кг порошка заливают водой до верхней грани и дают постоять сутки. Шамотный мергель закисает за 2 часа.

Закисшую глину смачивают водой и помешивают, до достижения консистенции густого теста. Получившийся состав разделяют на 5 равных частей и каждую смешивают с песком, в разных пропорциях (10%, 30%, 50%, 70%, 100% от объёма). После чего сушат 4 часа. Из каждой пробы делают колбаски диаметром 1,5 см, не менее 30 см, оборачивают вокруг круглого предмета диаметром 5 см и смотрят:

Испытание кирпичного песка, для выявления правильного соотношения, позволят вам значительно сэкономить, качественная глина стоит дороже.

Рабочий раствор делается по тому же принципу:

  • Глину на сутки помещают в воду.
  • Получившуюся массу вмешивают до состояния теста.
  • Для удаления комков используют сито 3х3 мм.
  • По результатам предварительного замеса, добавляют песок.
  • Добавляют воду, пока смесь не дойдёт до густоты сметаны.
  • Жирность проверяют смачиванием кельмы.
  • Если нужно добавляют немного глины или песка.

Из поковки продажной глины получается 4 ведра раствора.

Печные приборы

Печные приборы (задвижки, дверцы), крепятся к печи усами, которые приходятся на швы или юбкой из стали, обмотанной в 5 мм асбестовый шнур. Первый вариант наиболее дешёвый, но не подходит для духовки, творила топки и жаровых заслонок, быстро приходит в негодность. А для замены необходимо нарушить кладку, что плохо для печи.

Кладка и перевязка

В зависимости от того какая сторона кирпича находится снаружи, кладку разделяют на тычковую и ложковую. «Постельная» кладка, когда кирпич укладывают на ложок или тычок, запрещена СНиП из-за непрочности, но применима в крайних случаях, для внешней отделки.

Кладку производят с перевязкой швов, ряды кирпичей должны идти со смещением. Иначе любая микротрещина пойдёт дальше места возникновения, разрушая целостность конструкции. Способов перевязки существует большое количество, их часто приходится изменять в процессе возведения сложного дымохода по чертежу.

Принципы кладки кирпичей:

  • Тычковый ряд начинает и заканчивает кладку.
  • Каждый кирпич должен стоять на 2 других.
  • Соседние ряды кирпичей должны перекрываться на 1/4 по ширине и длине.
  • Если вертикальные швы не заполнить раствором, то кладка расползётся на пласты.
  • Не должно быть совпадения вертикальные швов ложковых и тычковых рядов.
  • Участки под балками, выступающие пороги, вкладыши — только тычковые.
  • Обтёсанные кирпичи не используют наружу.

Минимальная ширина шва — 2 мм, максимальная — 3 мм. Допускается уширение в кладке до 5 мм, в своде и потолочных рядах — до 13 мм. В местах сопряжения керамической и шамотной кладки, максимальная ширина — 5 мм. Все ряды кладки должны быть перевязанными.

При сооружении перегородок, делают перепускные окна внизу и вверху. Перевал делается просто — пропускаются 2 кирпича. Но с перетоком так не получится, иначе будет висячая стенка. Опоры тычков чередуются каждые 3 ряда с окнами ложкового.

Стенки конвектора делаются по порядовке, а щитка — ложками с обычной перевязкой.

Своды в бытовых печах делаются полуциркульные. Порядок кладки:

  • Делается чертёж свода.
  • По нему подтёсываются кирпичи, на которых будет держаться свод.
  • Подпятники кладут на раствор и ждут полного высыхания.
  • Крылья свода выкладываются по шаблону, перевязка должна соблюдаться.
  • Замковые камни обильно смазываются раствором перед установкой, а потом вколачиваются деревянным молотком.
  • После полного высыхания раствора убирается кружалка и продолжается кладка печи.

Швы на крыльях не должны совпадать с замковыми. Чтобы избежать этого на чертеже их выполняют в зеркальном отображении, а не сдвигом. Угол расхождения не должен превышать 17 градусов. Для этого нужно использовать кирпич стандартного размера, толщина внутренних швов 2 мм, внешних 13 мм.

Количество кирпичей

До широкого распространения компьютеров, количество кирпичей на постройку считалось по специальным коэффициентам для проектов с добавлением 15%, на брак и воровство. Но при нынешних ценах на материалы, такой подход недопустим. Сейчас все постройки рассчитываются на САПР (системах автоматизированного проектирования). Программа автоматически выдаст необходимое количество полномерок, фасонных и дольных кирпичей, согласно чертежу. Но при самостоятельной постройке печи, самым простым способом будет подсчёт по порядовке. Для средней печи это займёт час, но позволит подсчитать материалы с точностью до 2%.

«Буслаевская» печь для дома

Конструкция снабжена встроенной вытяжкой и хорошо подойдёт для дома, так как может использоваться не только для обогрева (нижний), но и готовки (верхний). Чтобы соорудить «Буслаевскую» печь, вам потребуется:

  • Поддувало (0,14х0,14 м), дверки — топорки (0,2х0,25 м).
  • Чертежи с порядовкой.
  • Огнеупоры — 44 шт.
  • Полнотелый кирпич — 383 шт.
  • Чугунная плита с конфорками 0,7х0,4 м.
  • Духовой шкаф 0,28х0,33х0,5 м.
  • Дымовые задвижки 0,13х0,25 м.
  • Решётка колосник 0,3х0,25 м.
  • Уголок 0,45х0,45 м, 3 шт по 1 м.
  • Стальной кусок 0,3х0,28 м.
  • Чугунная плита 0,4х0,25 м.

Порядовка «Буслаевской» печи:

  • I — полный ряд.
  • II — поддувало.
  • III — окно прочистки.
  • IV — низ духовки выкладывается из огнеупора, с трёх сторон облицовываются железом.
  • V — устанавливается топочная дверь, колосник, перекрытие прочистки.
  • VI — монтаж ДШ.
  • VII — вокруг ДШ огнеупор устанавливается на ребро.
  • VIII — полный ряд
  • IX — верхняя часть духового шкафа обмазывается глиной (1 см).
  • X — устанавливается дымооборот.
  • XI — создание каналов и укладка 25 см полос, перекрытие чисток.
  • XII — монтаж крепёжной проволоки и окончание чисток.
  • XIII — колпак.
  • XIV — перекрытие.
  • XV–XVI — пичурки.
  • XVII — малая пичурка обкладывается железом.
  • XVIII — грани боковых стенок отёсываются.
  • XIX — кладка выступов.
  • XX — монтаж уголка, дублирование выступа.
  • XXI — перекрытие дымохода.
  • XXII — уменьшение диаметра дымохода до 0,26х0,13 м.
  • XXIII — и все следующие ряды — это дымоход.

При использовании для облицовки клинкерного кирпича габариты печи увеличиваются. Его не рекомендуется использовать вместо полнотелого. Облицовка конструкции изразцами, обеспечит долгий срок службы.

Советы: грамотная порядовка

Технология создания печей для дома отличается от традиционной. Часто используют укладывание рядов без использования раствора, согласно порядовке. Для придания нужной формы кирпич стёсывается и подрезается. Габариты печи меньше стен дома и перед постройкой тщательно отмеряйте диагонали. Каждые 4 ряда производите контрольный замер. Это удобно делать с помощь натянутого шнура и правила.

Использование готового раствора поможет существенно сэкономить время. У вас не будет необходимости 2 дня вымачивать глину, процеживать через сито, замешивать до необходимой консистенции. Для предотвращения быстрого высыхания, кирпич предварительно смачивают водой. Отсутствие прямоугольных уступов в конструкции поможет сэкономить на эксплуатационных расходах. Во время кладки контролируйте толщину швов, лишний раствор удаляйте. При постройке печи используют разные материалы и для их стыковки используйте различные растворы. Шамотный кирпич не перевязывается с глиняным, духовые шкафа, чугунные и стальные плиты, прутья, водяные баки, решётки не вмуровываются в кладку. Это связано с разными показателями расширения материалов в момент нагрева.

  • Автор: Дмитрий Сергеевич Кириллов
