Пеллетная печь своими руками: подробная инструкция с фото, видео

Содержание

Пеллетная печь для дома своими руками :: SYL.ru

Новинка отопительного оборудования на твёрдом топливе – пеллетная печь – сегодня ещё мало знакома российским домовладельцам. Производители печей, работающих на таком топливе, заверяют, что автономные отопительные модули способны полноценно обогревать как жилые дома и дачи, так и рестораны, кафе, офисы и производственные площади. Выполняя свою основную функцию, обогрев помещений, пеллетные печи и камины дополняют интерьер теплом и уютом.

Пеллеты

Различные отходы лесозаготовительных или деревообрабатывающих предприятий, реже агропромышленных комплексов, спрессованные в цилиндрические мини-брикеты, являются новым видом твёрдого топлива – пеллетами. Для их производства используются опилки и мелкая стружка, ветки, кора, листья и хвоя, торф, зерноотходы, солома, жмых, лузга и многие другие производственные отходы.

Производя пеллеты, владелец деревообрабатывающего, мукомольного или любого другого производства решает сразу две задачи:

Обеспечение потребителя экономичным, удобным, практичным твёрдым топливом.
Утилизация отходов, приносящая дополнительную прибыль.

До недавнего времени пеллеты использовались лишь как наполнители кошачьих туалетов или мульча и удобрение для огородных растений.

Устройство пеллетной печи

Камины или печи, использующие в качестве топлива пеллеты, не требуют постоянного контроля, так как автоматически работают в безопасном автономном режиме. Обогрев такие системы осуществляют путём нагрева воздуха в помещении или встроенного теплоносителя. В последнее время чаще используются комбинированные пеллетные печи с водяным контуром и воздушным обогревом.

Сложное устройство печи на гранулированном топливе включает в себя:

Топочную камеру.
Устройство горелки.
Систему транспортировки топлива.
Систему дымоудаления и воздухораспределения.
Автоматическое управление.

Теплогенератор проверяется и корректируется контроллером. По желанию заказчика в систему управления могут включаться погодозависимые настройки. Температура нагрева пеллетной печи или камина регулируется интенсивностью горения гранул путём увеличения или уменьшения объёма подачи топлива на горелку, которая располагается за дверцей из огнеупорного стекла.

Живой огонь сгорающих пеллет наполняет комнату уютом и теплотой мерцающего пламени. Отличительной чертой пеллетных отопительных систем является то, что они, прежде всего, предназначены для обогрева помещений, а декоративная функция у них вторична.

Горелка пеллетного камина

Бесперебойная автономная работа пеллетной горелки обеспечивается тесным взаимодействием микропроцессорного контроллера со всеми системами печи:

Электроника следит за бесперебойной подачей гранул в горелочную чашу, нагнетанием достаточного для горения количества воздуха, постоянным отводом продуктов сгорания.
Автоматический розжиг включается фотоэлементом, который срабатывает при затухании в горелке пламени.
Гранулированное топливо подаётся в топочную камеру шнековым механизмом.

Отзывы о пеллетной печи описывают единственный её недостаток – шум работающего электродвигателя, вращающего шнек.

Преимущества отопления на пеллетах

В некоторых удалённых от магистрального газо- и электроснабжения районах печи на твёрдом топливе — единственный возможный вариант обогрева жилого дома. Пеллетные печи, благодаря своим явным преимуществам, имеют довольно высокую стоимость, окупающуюся через 1,5-2 года.

К достоинствам печей на пеллетном топливе относятся:

Быстрый монтаж и запуск. Являясь готовой отопительной системой, печь на пеллетах устанавливается в течение одного дня. Все современные модели комплектуются подробной монтажной схемой. Не составит труда установить пеллетную печь своими руками.
Автоматический контроль поддержания заданной температуры. Время автономной работы отопительного оборудования зависит от объёма контейнера для гранул, установленного в верхней части печи или сбоку.
Компактность, разнообразие дизайнерского оформления, автоматизация всех рабочих процессов позволяют устанавливать оригинальные камины в любых помещениях.
Экономия от использования пеллет составляет около 40 %, по сравнению с другими видами твёрдого топлива.
Безопасность пеллетных печей обеспечивается встроенной системой защиты. При грамотном подключении оборудования, в соответствии с правилами пожарной безопасности, возгорание исключено.

Особенностью отопительного оборудования на пеллетах является энергозависимость. Чтобы чувствительная к перепадам напряжения автоматика работала без сбоев, подключать камин к сети рекомендуется через стабилизатор напряжения.

Использование пеллетного оборудования

Изящная печь может использоваться как дополнительное оборудование для обогрева одной комнаты и как основной отопительный агрегат для всего дома.

При необходимости обогревать несколько комнат обустраивается система воздушного отопления постройки. Для этого приобретается камин со специальными конвекционными каналами, для прогрева воздушных масс до определённой температуры, и прокладывается система воздуховодов. Металлические гофрорукава разводятся по всем требующим обогрева комнатам в противопожарных негорючих коробах или в специальной изоляции. Тёплый воздух поступает в помещения путём нагнетания вентиляторами или турбинами.

Как выбрать пеллетную печь?

Сегодня производители агрегатов на гранулированном топливе предлагают оборудование, различное по функционалу и конструкции. Выбирая пеллетный камин, необходимо обращать внимание на некоторые характеристики:

Самыми экономичными для воздушного отопления считаются пиролизные автоматизированные камины длительного горения, имеющие двухсекционную камеру сгорания. Первый отдел — для сгорания топлива, второй – для дожигания выделяющихся газов.
Облегчает эксплуатацию конструкции автоматическая система очистки от сажи со стенок топочной камеры, дымового канала и горелки.
Объём резервуара для запаса пеллет. Обычное хранилище обеспечивает горение от 5 часов до нескольких дней. При необходимости бесперебойной подачи топлива из внешнего бункера камин соединяется шнековой или вакуумной передачей автономной подачи пеллет.

Качество пеллет

Работоспособность печи зависит и от типа топлива. В основном для каминов используются плотные светлые гранулы из древесных отходов. Возможность применения тёмных пеллет, в том числе из сырья агропромышленных комплексов, производители указывают в описании горелочного устройства. Производимые из разных видов сырья, пеллеты отличаются качеством и энергоотдачей.

Применение экологически чистого топлива, компактное оборудование, возможность автоматической подачи гранул повышает популярность пелллетных печей среди домовладельцев. К тому же транспортировка и хранение компактного топлива не требуют особых усилий и больших площадей. Образование минимального количества золы в процессе горения (от 0,2 % до 4 % от исходного объёма) упрощает процесс очистки отопительного оборудования.

печка на пеллетах автоматическая, пеллетный котел с водяным контуром, отопительная печка длительного горения

Содержание:

Как устроена пеллетная печь
Конструкция
Виды теплообменников для печи на пеллетах
Практические рекомендации
Установка
Видео

Систему отопления частного дома с водяным контуром можно оборудовать самыми разнообразными приборами, работающими как на твердом топливе, так и на природном газе или электричестве. В данном материале мы расскажем, что такое пеллетный котел с водяным контуром, в чем его преимущества и недостатки, а также как можно изготовить такой прибор своими силами.

Если говорить о преимуществах печей на пеллетах, то они могут функционировать в автоматическом режиме в течение длительного времени в зависимости от размеров загрузочного резервуара, а также они отличаются высокой эффективностью. К недостаткам же можно отнести высокую стоимость оборудования промышленного производства, а также необходимость в дополнительных затратах на покупку шнекового конвейера и топливного бункера. Тем не менее если собрать пеллетную печь своими руками, можно сэкономить и получить качественное отопительное оборудование.

Как устроена пеллетная печь

Безусловно, самостоятельная сборка котла на пеллетах потребует от исполнителя не только времени и сил, но и определенных знаний. Для начала рассмотрим конструкцию печи и разберемся, как она работает.

Основной элемент пеллетного котла – это горелка. Она напрямую соединяется с контроллером и, руководствуясь командами с него, осуществляет сжигание пеллет.

Горелки могут быть:

ретортными;

факельными.

Ретортная горелка представляет собой своеобразную чашу, в которую работающий снизу шнек подает топливо. Воздух для термохимической реакции подается вентилятором сквозь специальные отверстия по бокам чаши. При этом горящее пламя будет направлено вверх.

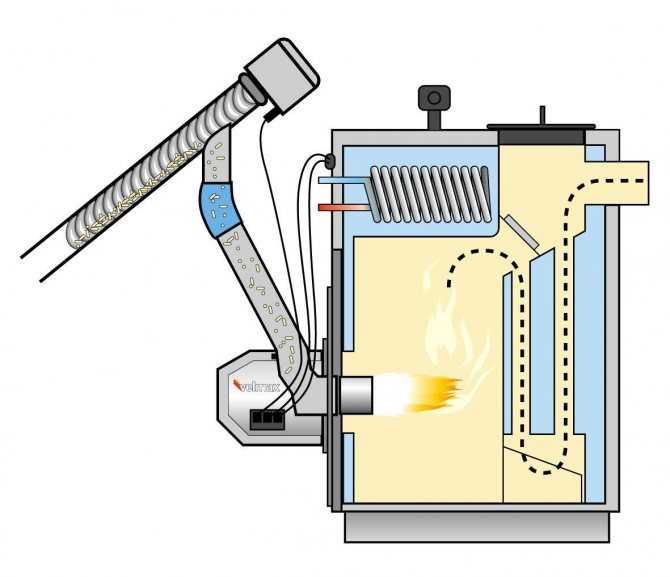

Факельная горелка – это труба, в которую с одной стороны шнек подает топливо, а с другой стороны производится выброс горизонтального факела пламени. При такой схеме воздух нагнетается со стороны шнека.

Как правило, в печи на пеллетах используют факельные горелки, а не ретортные. Дело в том, что при наличии пеллет низкого качества, с последними могут возникать трудности. Таким образом, если вы решите собрать пеллетную печь своими руками, лучше остановиться на факельном устройстве.

Конструкция

Начинка печки на пеллетах представляет собой топливник в форме трубы, где происходит процесс горения, при этом внешняя часть горелки состоит из нагнетающего воздух вентилятора и топливного шнека.

В систему нужно встроить управляющую плату, элемент накаливания и фотодатчик, чтобы обеспечить электроподжиг и поддержание горения в системе с водяным контуром. В верхней части корпуса располагают патрубок для подачи топлива.

Вся конструкция действует таким образом: шнек подает первую порцию пеллет в камеру, после чего останавливается. Далее контроллер посылает команду на вентилятор и элемент накаливания, воспламеняющий твердое топливо.

Когда пламя разгорится достаточно, срабатывает фотодатчик, отправляя импульс на плату управления. Она, в свою очередь, отключает элемент накаливания. В дальнейшем работа осуществляется циклично – шнек подает топливо, вентилятор нагнетает воздух для горения. Каждая новая порция топлива подается в топливник через патрубок по сигналу контроллера.

Корпус отопительных печей на пеллетах изготавливается аналогично многим другим установкам. Он представляет собой внутреннюю стальную или чугунную капсулу, вставленную в кожух, наполненный водой – это своего рода водяная рубашка.

Виды теплообменников для печи на пеллетах

В конструкции печи длительного горения на пеллетах могут быть предусмотрены два вида теплообменников, которым передается тепло от дымовых газов:

водотрубный;

жаротрубный.

В водотрубном теплообменнике вода нагревается от труб, нагретых в процессе горения пеллет. А вот по жаротрубному контуру проходят горячие угарные газы, энергия горения при этом передается на водяную рубашку. Это не самый популярный тип теплообменника для твердотопливного котла.

Его эффективность можно повысить, если сделать его двух- или трехходовым, то есть тепловая энергия будет двигаться по трубам, 2-3 раза меняя направление и проходя несколько кругов. В результате водяная рубашка перенимает максимальное количество тепла, а выходящий дым будет нагрет до 150 ℃.

Чтобы было понятнее, опишем принцип функционирования автоматической печи на пеллетах с жаротрубным теплообменником. Итак, горелка сжигает твердое топливо, в результате чего нагреваются стенки топливной камеры и теплоноситель внутри кожуха котла. Угарные газы эвакуируются под воздействием тяги и вентилятора по жаровым трубам, так же передавая тепло на водяную рубашку, после чего окончательно выходят в дымоход. Интенсивность горения определяется контроллером, который опирается на данные, полученные с температурного датчика. Он опущен в воду на выходе из котла.

Основное преимущество пеллетных печей с водяным контуром, собранных своими руками или купленных в готовом виде, является их автоматический режим работы. Ей не нужно уделять много времени в процессе работы.

Практические рекомендации

Перед началом сборки печи камина на пеллетах стоит определиться, какие ее детали необходимо закупить – речь идет о горелке и автоматике промышленного производства. Не стоит экспериментировать и собирать горелку самостоятельно. Даже если на это будет потрачено много усилий, ее функциональность может оказаться весьма сомнительной.

Лучше всего закупить уже готовые элементы и использовать их в дальнейшем при сборке пеллетной печи. Если сделать котел многофункциональным, то есть предусмотреть в нем водяной контур и возможность работы как на пеллетах для камина, так и на дровах и угле, то в будущем его можно будет модернизировать.

Стоит отметить, что теплообмен в этих типах отопления будет различаться лишь видом твердого топлива и способом его горения.

Преимущества универсального котла будут такими:

Если с поставкой пеллет для котла возникнут перебои, котел все равно можно будет использовать. Для этого снимают одну горелку и надевают другую, чтобы топить печку заготовленными дровами и углем.

Как вариант, в котле можно установить специальную горелку для сжигания природного газа или же жидкого топлива.

Топочная камера обычно изготавливается из жаропрочной стали толщиной в 5 мм. Желательно воспользоваться для этих целей углеродистой сталью СТ20, а вот кожух может быть из листовой стали СТ3 толщиной 3 мм. Жаровые трубы и дверцы камеры делаются из 6 мм стали, а колосниковая решетка должна быть целых 10 мм в толщину. Чтобы не возиться с закупкой и сборкой деталей, иногда намного проще закупить уже готовое оборудование.

Если же изготавливать котел самостоятельно, то понадобится сварочный аппарат. Водяная решетка должна иметь очень жесткие стенки. Для этого на них иногда приваривают металлические уголки или куски арматуры. По окончании работ необходимо еще раз перепроверить надежность всех сварочных швов. В случае обнаружения огрехов, их необходимо устранить.

Установка

Методика установки самодельного пеллетного котла практически не отличается от монтажа других видов твердотопливного оборудования. Главная задача в данном случае – грамотно разместить сам котел и подающий топливный шнек. Между отдельными модулями должно быть соблюдено расстояние в 70 см, а перед самим котлом нужно оставить 2 метра свободного пространства. Подача теплоносителя в отопительный котел в момент его поджига может привести к выпадению конденсата с золой и сажей. Его очень сложно удалять. Поэтому в процессе установки котла выполняется его обвязка с водяным контуром, в котором встроен смесительный узел.

Как правило, используется трехходовой клапан, который подает теплоноситель внутрь водяной рубашки только после прогрева до соответствующей температуры. При этом циркуляционный насос принуждает воду циркулировать по малому кругу. Как только она нагревается, трехходовой клапан постепенно подмешивает ее в теплоноситель отопительного контура, пока полностью не перекроет малый круг.

Обратите внимание, что необходимо обеспечить безопасность системы. Она предполагает наличие датчика давления и предохранительного клапана, установленного на выходном патрубке. Эти меры являются обязательными, чтобы печь можно было использовать не опасаясь.

В завершение отметим, что эффективность пеллетных печей промышленного производства намного выше. Однако самодельные устройства намного дешевле, да и надежнее в эксплуатации.

Пошаговая инструкция по установке пеллетной печи (с видео)

Мы шаг за шагом покажем вам, как установить пеллетную печь в качестве дополнительного эффективного источника тепла в вашем доме.

По

Ричард Третеви и Роб Дардано

Поделитесь этой историей

В этом видео эксперт по сантехнике и отоплению This Old House Ричард Третеви и установщик печей Роб Дардано проведут вас через установку пеллетной печи.

Детали проекта

Навыки

3 из 5
Умеренный
Требуются столярные навыки среднего уровня.

Стоимость

В среднем от 1000 до 2000 долларов

Расчетное время

От 2 до 4 часов

Могу ли я установить печь на пеллетах самостоятельно?

Установка печи на пеллетах требует определенного опыта. Если у вас есть навыки столярного дела, чтобы вырезать отверстия в доме для вентиляции, вы сможете сделать это самостоятельно. В противном случае, вероятно, будет лучше получить профессиональную помощь. В этом видео мы проведем вас через установку пеллетной печи от начала до конца, чтобы вы знали, чего ожидать.

Вентиляция пеллетной печи

Для вентиляции этой пеллетной печи вам нужно вырезать отверстие в стене или крыше вашего дома, в зависимости от того, где вы разместите печь. В этом видео и в описанных ниже шагах вы увидите, как установщик прикрепляет вентиляционное отверстие к стене.

Будет ли печь на пеллетах обогревать целый дом?

Если пеллетная печь может обогреть весь ваш дом, это во многом зависит от планировки. Печь мощностью 5000 БТЕ нагреет ок. помещение площадью 200 квадратных футов. Как показано на видео, домовладелец будет размещать пеллетную печь в гостиной, и ожидается, что тепло будет проходить через гостиную в столовую и кухню.

Связанный

Пеллетные печи: руководство покупателя

Установка печи на пеллетах за 23 шага

Положите огнеупорную подкладку на пол в желаемом месте установки.
Поместите пеллетную печь на напольную подушку, соблюдая надлежащее расстояние от горючих поверхностей.
Временно прикрепите вентиляционную трубу к печи, затем просверлите направляющее отверстие диаметром ⅜ дюйма во внешней стене дома. Совместите отверстие с краем вентиляционной трубы.
Обведите контур вентиляционной трубы на стене, затем снимите трубу с плиты.
Используйте большие разделители, чтобы отметить диаметр внутреннего настенного коуша на стене.
Поместите перегородку посередине контура вентиляционной трубы, затем начертите круг на стене.
Разрежьте большой внешний круг сабельной пилой.
Повторите шаги 5 и 6, чтобы вырезать соответствующее отверстие во внешней стене дома.
Удерживая наружную стеновую насадку на месте, отметьте, где она соприкасается с обшивкой дома.
Используйте сабельную пилу, чтобы вырезать прорези в сайдинге на каждой отметке.
Оберните огнеупорной изоляцией трубу, проходящую через насадку.
Прижмите наперсток наружной стены к стене, убедившись, что он входит в пазы, прорезанные в сайдинге. Прикрутите наперсток к сайдингу.
Присоедините колено и экран к концу вентиляционной трубы.
Просверлите 2,5-дюймовое отверстие в наружной стене дома для вентиляционного отверстия для забора свежего воздуха. Обязательно найдите отверстие на расстоянии не менее 12 дюймов от выхлопной вентиляционной трубы.
Просверлите соответствующее 2½-дюймовое отверстие во внутренней стене.
Вставьте гибкий алюминиевый воздухозаборник диаметром 2 дюйма через внешнее отверстие в помещение.
Прикрутите монтажный фланец гибкого воздуховода к сайдингу.
Нанесите полоску силиконового герметика вокруг 2-дюймового вентиляционного отверстия в том месте, где оно проходит через внутреннюю стену.
Придвиньте монтажную пластину к стене, затем закрепите ее четырьмя винтами.
Используйте термостойкий силиконовый герметик для герметизации всех соединений вентиляционной трубы. Подсоедините выхлопную трубу к задней части печи.
Подсоедините воздухозаборник к задней части печи. Затяните соединение шланга с хомутом с помощью гаечного ключа.
Присоедините колено к концу выпускного отверстия, затем соедините его с наперстком на внутренней стене. Прикрутите колено к вентиляционной трубе.
Подключите шнур питания печи, наполните бункер печи древесными гранулами и проверьте работу печи.

Инструменты:

Инструменты и материалы

чертежей, устройство и принцип работы

Вопрос отопления в доме всегда стоял достаточно остро. Поиск лучших вариантов продолжается и по сей день. Одни выбирают твердотопливное отопление, другие останавливаются на газовом. Хорошим вариантом является пеллетная горелка.

В этой статье мы рассмотрим, что представляет собой эта конструкция, каков принцип ее работы, особенности, преимущества и недостатки. Хоть механизм печи и достаточно сложен, но технологию его изготовления мы рассмотрим, так как печь дорогая.

Зачем использовать пеллетную горелку

Пеллеты – это материал для топки. Мы не говорим об обычных поддонах для перевозки. Пеллеты для горелок представляют собой прессованную древесину в виде небольших цилиндров. Их диаметр достигает 25 мм. Они успешно ворвались на рынок и не перестают его завоевывать. Люди, которые пользовались таким топливом, отмечают его высокое качество и используют только его.

Однако, если пеллеты — это те же дрова, которые загружаются в топку, зачем тратить деньги и силы на создание дополнительного механизма? Хотя это и логично, но в этом случае твердотопливный материал сгорит на 80, а то и на 40%. Остатки просто утилизируются. В результате КПД такой печи значительно снижается. Если используется горелка, сгорание материала составит 98%. Разница существенная.

Внимание! Пеллеты не подходят для пиролизных котлов. В процессе эксплуатации они наносят ему вред, и технику приходится чаще обслуживать.

Также важно, чтобы при сжигании пеллет температура внутри горелки достигала 1000 градусов Цельсия! Именно поэтому стоит задуматься, можно ли поставить на ваш котел пеллетную горелку. Это вполне рационально, если понимать принцип работы пеллетной горелки при сборке, а также следовать инструкции. Тогда горелка станет отличным дополнением к котлу, повысив его КПД. На видео показана пеллетная горелка и принцип ее работы.

Основная задача горелки — организовать мощный факел, который будет нагревать котел. Для этого используется пеллетная горелка, состоящая из небольшой камеры сгорания в виде аэродинамической трубы. Пеллеты в него подаются из бункера. Направленное пламя создается потоком воздуха. Камера сгорания делается прямоугольной или круглой. Внешняя часть состоит из винтового конвейера. Топливо из бункера подается через входной патрубок. Следующий незаменимый элемент – это вентилятор. Он будет подавать воздух в нижнюю часть камеры.

Принцип действия следующий: пули попадают в камеру, где воспламеняются. Вентилятор включается, подавая минимальное количество воздуха. Когда пламя загорается, вентилятор вращается быстрее, вдувая больше воздуха. В результате получается ровный и мощный факел. Заводские горелки полностью автоматизированы. Контроллер пеллетной горелки позволяет регулировать подачу пеллет, воздуха и т.д.

Особенности работы

Устройство пеллетной горелки предполагает наличие еще мощной горелки, которая необходима для прогрева водяной рубашки. Интенсивность пламени можно регулировать. Для обеспечения подачи лузги и гранул следует использовать винтовой конвейер, при этом топливо будет поступать в него из загрузочного бункера. Объем последнего должен определяться тем, как долго будет работать устройство. Важно оборудовать конструкцию вентилятором, который будет нагнетать воздух в зону горения. Чертежи пеллетной горелки вы можете сделать сами. Важно учитывать предполагаемые размеры. Например, камера сгорания может иметь как круглое, так и прямоугольное сечение. Первый вариант несколько более распространен, так как изготовление в этом случае проще. В круглой камере установлен плоский топливный поддон, а сама камера закреплена на фланцевой плите. Последний должен прилегать к внешней стороне устройства.

Пеллетная горелка является одним из самых экономичных устройств, сочетающих в себе:

безопасность;
дешевое топливо, умеренный расход и высокий уровень экономичности;
Одним из преимуществ данного типа горелок является возможность автоматизации работы котельной.

Аппарат твердотопливного типа в различных модификациях выпускается в основном зарубежными производителями. Их стоимость не всегда доступна. Однако при наличии определенных технических навыков изготовление горелки своими руками в домашних условиях допустимо.

Почему пеллеты

Для тех регионов, где нет газа, такое биотопливо — спасение. Он чрезвычайно эффективен и экономичен. Для сравнения: сгоревший 1 кг пеллет выделяет тепловую энергию, равную 0,5 л дизельного топлива. Они способны отдавать 5 кВтч. Для обогрева одноэтажного дома в районе с мягкой зимой нужно 50 кг пеллет в сутки. Преимущество топлива в том, что его можно заправить один раз на несколько дней. Все зависит от модели котла. Пеллеты загружаются в бункер, а затем подаются в саму горелку. Пеллетную горелку, сделанную своими руками, необходимо обслуживать дважды каждые 7 дней.

Если говорить о недостатках этого твердого топлива и горелок, то это вероятность реверса тяги. В этом случае огонь ворвется в бункер. Результат — пожар в доме. Второй момент касается количества и интенсивности подачи воздуха. Пеллеты легкие, а это значит, что поток воздуха иногда сдувает их с устройства. Тогда они не будут гореть. А когда подача воздуха маленькая, топливо не сгорает полностью. Чтобы горелка и плита функционировали правильно, важно придерживаться последовательности.

Вам нужно поджечь топливо с помощью зажигалки с керамическим стержнем. Он не только дает прямой огонь по сырью, но и нагревает его более чем на 1000 градусов. Это делается для того, чтобы при розжиге пламя не уходило в бункер с другими поддонами. Далее подается воздух, чтобы факел горения оставался стабильным и ровным. После этого происходит выход на рабочий режим, так как внутрь подается большое количество воздуха. Процесс можно остановить, прекратив подачу воздуха в горелку.

Неисправности и их устранение

Сделанная своими руками или купленная промышленная пеллетная горелка может иметь неисправности, вызванные:

содержанием посторонних включений в пеллетах. Диагностируется по наличию грязного зеленоватого шлака в остановленной горелке. Устраняется очисткой бункера или увеличением мощности и расхода воздуха;
с использованием пеллет разного диаметра или размеров, превышающих требуемую конструкцию. Приводит к выходу из строя механических элементов топливоподачи, восстановить который можно только полной заменой деталей;
переход на новый размер гранул. Возможную остановку котла в этом случае можно предотвратить, увеличив скорость подачи древесных пеллет;
с использованием торфяных гранул, что вызывает загрязнение оптического датчика и приводит к индикации ошибки. Решение проблемы – замена на древесное топливо, либо постоянный визуальный контроль;

Оснащение котельных экономичными и автоматизированными твердотопливными горелками значительно упрощает жизнь обитателям дома. Однако любое техническое устройство требует своевременной диагностики и профилактического обслуживания. Убирайте отработанные отходы и уделяйте время периодическому осмотру технического состояния всех элементов котельной. Такие простые шаги позволят вам получить максимальную безопасность и комфорт.

Что такое пеллетные горелки

Изделия делятся на несколько разновидностей. Ознакомившись с ними, мы можем выбрать тот вариант, который лучше всего подходит для разных условий. Например, для работы пеллетной горелки необходимо электричество для привода механизма. Но что делать, если в районе часто отключают электричество? Это мы выясним, рассмотрев следующие типы горелок:

пеллетная горелка с принудительным впуском;
гравитационная пеллетная горелка.

Пеллетная горелка с принудительной подачей

Это устройство является одним из лучших, когда речь идет о пожарной безопасности в доме. Представитель – пеллетная горелка «Теплодар». Минусом является высокая стоимость горелок, достигающая 3000 долларов. Горелка имеет несколько механизмов подачи пеллет внутрь. Один механизм управляет шнеком, а другой управляет пневматической системой. Безопасность продукта заключается в том, что канал проходит снизу вверх (по нему движутся гранулы). Пламя будет двигаться в обратном направлении, поэтому не попадет в бункер.

Внимание! Топливо подается порционно и не остается в канале, по которому оно движется.

Еще одним преимуществом является то, что пневматические конструкции оснащены большими бункерами. Их можно скачать раз в месяц.

Что касается шнековых питателей, то они состоят из двух основных узлов. Первый — шнековый. Он берет гранулы из бункера, пересыпая их в другой механизм. Другой шнек поднимает их прямо в горелку. Даже в этом случае возможен пожар, так как топливо остается по всей длине шнека. Для защиты инженеры создают еще одну сборку, которая соответствует материалу горелки. Он плавится и самозатухает. Это своего рода противопожарная защита.

Недостаток этих механизмов в том, что они зависят от электричества. Без него прекращается подача пеллет и, что еще хуже, может пострадать система отопления. Вам нужно подать питание на два электродвигателя. В случае, когда электричество стабильно и не пропадает, то можно купить обдув воздухом. С ним сгорание пеллет будет лучше, а также КПД.

Гравитационные пеллетные горелки

Такие конструкции проще в использовании. Их большим преимуществом является их производительность даже без источника питания. Принцип работы устройства заключается в засыпании поддонов в топку под собственным весом. Пеллетная горелка бегемот и пеллетная горелка пеллетрон – самые яркие представители гравитационной продукции. Их можно привести в действие, отрегулировав заслонку потока и регулятор тяги на дымоходе. Минус конструкции – пеллеты в бункере могут воспламениться.

Для решения вопроса пожароопасности производители устанавливают на горелки этого типа термозаслонки. Когда пламя вырывается из очага и перемещается в бункер, в дело вступает специальный шлюз. Активируется теплом. Шлюз служит противопожарным барьером. Еще один вариант защиты – двойная решетка. Это простой двухкомпонентный механизм. Верхний идет к гранулам и забирает их определенное количество. Дальнейшая часть перекладывается на пламя. Вторая часть начинает сбрасывать пепел в приемник.

Совет! На двойную решетку также рекомендуется установить противопожарный замок. Механизм может заклинить, и огонь доберется до пуль, загруженных в бункер.

Горелка своими руками

Как сделать пеллетную горелку? Камера сгорания изготовлена из стальной трубы. Толщина стенки — 4 мм, не менее. Сталь жаропрочная и выдерживает высокие температуры. Крепление к корпусу котельной установки осуществляется с помощью фланцевой пластины. Для изготовления необходима сталь 3 мм. Лучше купить конвейер для подачи пеллет или использовать шнековый.

Для вращения механизма нужны подшипники, тихоходный двигатель (электрический) и редуктор. Воздуходувку можно купить в магазине. Его закрепляют на пластике, в котором уже подготовлено место. Табличка изготавливается по чертежу. Конфигурация зависит от самой двери котла. Чертеж горелки можно увидеть на этом фото.

Обязательным этапом является регулировка количества поступающих пеллет и воздуха. Без этого устройство будет работать нестабильно или постоянно на полной мощности. Для изменения интенсивности вентилятора и шнека можно установить ручной регулятор. В этом случае придется постоянно смотреть и регулировать горелку с учетом температуры теплоносителя и воздуха.

Важно, чтобы для различных рабочих процессов правильно подбирались топливо и воздух. Только тогда факел будет ровным и устойчивым. Для этого требуется автоматизированное устройство. Вам понадобится блок управления. Контроллер горелки имеет свободные контакты управления, к которым подключается электродвигатель от шнека и вентилятора.

Для автоматизации розжига пеллет и управления пламенем не обойтись без фотодатчика и электрического накального элемента. Фотодатчик следит за появлением стабильного пламени и оповещает контроллер. Он отключит элемент накала. А вот элемент накаливания нужен для воспламенения пеллет. Напорная труба оборудована датчиком наполнения. Он прекращает подачу гранул, когда шнек и верхняя насадка заполнены.

Подготовительные работы

Пеллетную горелку своими руками невозможно изготовить без одноименного основного компонента, который рекомендуется приобрести в магазине. Это связано с тем, что сама горелка имеет довольно сложную конструкцию, и хотя ее можно изготовить самостоятельно, осуществить такие манипуляции сложно. Горелка является элементом, в котором происходит воспламенение топлива, однако она также регулирует интенсивность пламени. Помимо прочего, в конструкцию войдут датчики и программаторы, позволяющие более экономно расходовать топливо. С помощью этих элементов удастся добиться комфортной температуры в помещении. Пеллетная горелка должна иметь корпус, который рекомендуется располагать горизонтально. Это позволит наиболее эффективно использовать тепло, утилизируемое при сгорании топлива. В качестве материала для формирования корпуса может выступать листовая сталь, но специалисты иногда советуют использовать чугун или кирпич. Вы можете выбрать тот материал, который, на ваш взгляд, способен дольше сохранять тепло.
