На что обращать внимание при подборе лазерного уровня (нивелира)? В статье вы найдете ответы на вопросы и примеры актуальных моделей, а также способы проверки на точность, примеры комплектаций и функционала. Правильно подобранный лазерный уровень-нивелир обеспечит быструю «отбивку» уровня стен и потолков при ремонте и монтаже, значительно упростит работу и сэкономит вам время. Принцип работы основан на самовыравнивающемся маятнике на магнитном подвесе. Обычно угол самовыравнивания составляет 3…4°. На самом маятнике установлена система проецирования взаимоперпендикулярных плоскостей, на основе лазерных излучателей и призм, разворачивающих луч. Различают нивелиры на 2 и более плоскостей: одна или несколько горизонтальных, одна или несколько вертикальных плоскостей. Установка лазерного уровня допускается как на ровную поверхность, так и на штатив (с резьбой 1/4″ или 5/8″) или магнитный подвес.

Приветствую, дорогие друзья. Появилась возможность сравнить сразу несколько актуальных моделей лазерных уровней, которые были приобретены в разное время. Причина: появление в продаже обновленной модели нивелира от GROSAM — продвинутого устройства с двумя вертикальными плоскостями, и двумя горизонтальными (одной основной плоскостью и одной вспомогательной). Модель в наличии (выбираем «Экспресс-доставку»), с богатой комплектацией. В поставку входит: сам нивелир, кейс для хранения и переноски, два литиевых аккумулятора, зарядное устройство для них, магнитный кронштейн, кронштейн на профиль, микролифт, пульт ДУ. Комплект поставки нивелира — достаточно важный момент. В последнее время стали доступны богато укомплектованные модели по обычной цене. Далеко не все предлагаемое полезно. С другой стороны, не нужно будет бегать и искать дополнительные крепления, если они у вас уже предусмотрены в комплектации. Да и кейс-органайзер, в котором все это будет храниться, весьма важен, особенно с учетом хрупкости линзовой системы устройства.

Как я уже сказал выше, внутри у GROSAM установлен магнитный маятник, который позволяет в диапазоне ± 3° обеспечить выравнивание плоскостей. Для проецирования предусмотрены 4 призмы, разворачивающие лучи лазера в плоскость. Всего проецируются 4 плоскости (2V2H). Есть возможность работы с зафиксированным маятником (переключатель на корпусе), которую используют для проецирования наклонных плоскостей, например, с использованием поворотного штатива.

Особенность данной модели — наличие дополнительной горизонтальной плоскости, которую можно использовать при монтаже параллельных профилей или бордюров кафельной плитки.

Управление осуществляется как с панели, так и с пульта ДУ. Отдельно можно включить и выключить плоскости по горизонтали и по вертикали.

Пример упаковки комплекта в кейсе: все разложено по своим ячейкам, ничего не болтается внутри.  При выборе нивелира обращайте внимание на резьбу для монтажа на штатив или подвес. Обычно это 5/8″ для крупных строительных уровней. Для работы с обычными фото-штативами нужен нивелир с резьбой 1/4″. Впрочем, у GROSAM уже имеются в комплекте подвес на магнитном креплении, который удобно устанавливать на профиль, а также непосредственно пружинный зажим на профиль.

Микролифт позволяет добиться высокой точности установки по высоте. В комплекте у GROSAM имеется компактный простой металлический микролифт.

Для примера — у предыдущей (компактной) модели GROSAM в комплектацию входил пластмассовый лифт. В принципе, он и этот работает, но металлический надежнее в жесткой эксплуатации, например, при монтаже плитки в ванной комнате присутствует риск попадания клеевого раствора на сам нивелир и его подвес.

Пульт дистанционного управления позволяет переключать плоскости непосредственно во время работы, на уже установленном нивелире, не трогая его и не сбивая настройку. Очень удобно, особенно если вы заняты. Отключение ненужных плоскостей позволяет экономить энергию, продлевая время работы от батареи. Кстати, в последнее время стали доступны нивелиры, оснащенные перезаряжаемой литиевой батареей, что гораздо удобнее, чем работать от сетевого источника питания или постоянно менять батарейки.

Потребление у нивелира достаточно приличное (несколько мощных лазерных светодиодов), и комплект пальчиковых батареек можно высадить за несколько часов. В этом плане два аккумулятора в комплекте у GROSAM обеспечивают практически непрерывную работу в течение длительного срока.

Несколько слов про схему проецирования. На изображении ниже представлена условная схема проецирования двух (вертикальной и горизонтальной) взаимоперпендикулярных плоскостей. Современные лазерные нивелиры имеют 3 плоскости (12 линий) или 4 плоскости (16 линий).

При получении лазерного нивелира в обязательном порядке проверяем работоспособность, проецирования всех заявленных линий/плоскостей, во избежание дефектов. Бывает, что при доставке могут сильно уронить прибор, сбив настройку излучателей, либо изначально неверная заводская настройка (такое характерно для бюджетных Pracmanu и других «no name» устройств — не экономьте). В этом случае проверка выполняется простым строительным отвесом, после самовыравнивания нивелира.

Еще интересный момент. В зависимости от модели, могут отличаться сами лазерные лучи, проецируемые устройством. Более качественные — нивелиры с излучателями зеленого спектра 510…530 nm. Но более распространенные нивелиры с излучателями красного спектра 630…640 nm по причине дешевизны. Именно на красных лазерах чаще встречается более дешевая оптика, дающая более широкий луч. Работать с широким лучом можно, но неудобно, так как на больших расстояниях увеличивается значение ошибки. Для проверки точности можно провести замер ширины проецируемого луча на некотором расстоянии, например, на 4-5-10 метров от установленного нивелира. Например, ширина в ± 3 мм на удалении в 10 м считается хорошим показателем. Ближе может быть и меньше (~ 2 мм).

У меня под рукой обычно несколько проверенных моделей лазерных уровней. Один из таких — предыдущее поколение от GROSAM, компактная модель лазерного нивелира на 4 плоскости, литиевых батареях и с хорошей комплектацией. Обе модели в наличии у поставщика (с «экспресс-доставкой).

Большую часть монтажа профиля я проводил с продвинутой моделью нивелира SW333G от SNDWAY. Подробный обзор и тестирование можно посмотреть по ссылке: Лазерный уровень-нивелир Sndway SW333G: зеленый лазер повышенной мощности, самовыравнивание, 12 линий. В отличие от GROSAM, данная модель SNDWAY, имеет меньше призм, но несколько компактнее. Преимущества обеих моделей — повышенная мощность излучателей и, как результат, приличная дальность проецирования плоскостей.

В инструментальной сумке лежит компактная модель лазерного нивелира SNDWAY SW311 — простой уровень на 2 плоскости (1h2V), с минимумом настроек, с работой от 2хАА батареек. Нивелир SNDWAY SW311 выпускается сразу в двух исполнениях: красный SW311R и зеленый SW311G. На фотографии представлена как раз зеленая модель, вернее модель нивелира на основе лазерных излучателей зеленого спектра. Подробный обзор на зеленую модель SNDWAY SW311G доступен по ссылке.

Кстати, яркость лазерного луча влияет при работе в ярко освещенном помещении, либо при больших площадях, когда на большом удалении лучи заметно ослабевают. В таких случаях используют специальные мишени, повышающие контраст проекции. Отличаются мишени для красного и зеленого лазерного луча.

Раз уж пошла речь про красные лазерные нивелиры, приведу пример одной модели с красными лазерными излучателями в диапазоне 630…640 nm. На фотографии представлена старая модель от LOMVUM — распространенный „китаец“. Данная модель уже не продается, но есть аналогичные, например, Deko или Pracmanu. Это достаточно бюджетный вариант, подойдет в случаях „чтоб не жалко было“.

Из-за особенностей зрения, зеленый луч выглядит более ярким и более контрастным на поверхности.

Разница особенно заметна на значительном удалении от установленных нивелиров. При ярком солнечном освещении красный луч тусклее заметно быстрее, чем зеленый. При близких стоимостях не вижу смысла выбирать нивелиры с красными излучателями, разве что для какой-либо конкретной ситуации.

 Пара примеров использования. На фотографии нивелир SNDWAY, установленный на комплектный кронштейн. Как я уже сказал выше, кронштейн магнитный и устанавливается на металлический профиль без лишних телодвижений. Для остальных случаев потребуется закрепить на стене.

 Лазерный уровень-нивелир позволяет быстро и отметить уровень в помещении на всех стенах и потолке, отбить маячковые точки, оценить качество выполненных работ. Такое устройство гораздо удобнее строительного отвеса, пузырькового или водного уровня. В качестве примера — оценка углов финишной отделки (обои, плитка).

В целом, новое поколение лазерных уровней-нивелиров от GROSAM оказалось весьма удобным для работы. Если сравнивать с аналогичными устройствами от SNDWAY, то GROSAM оказался ничуть не хуже по качеству, но заметно дешевле, особенно с промокодом на скидку: GROSAM500. А если сравнить с моделями других брендов (Pracmanu, Deko), то тут уже GROSAM явно выигрывает по качеству сборки, точности проецирования и поставляемой в базе комплектации. Понравилось, что в базовой комплектации идет сразу две батарейки — это реально удобно и не нужно ломать голову где найти запасную. Брать или нет — решать вам. Для себя я сделал вывод, что подобный нивелир — весьма полезная вещь дома, даже простая (1V1H) модель выручит, когда нужно быстро „отбить“ горизонт и повесить полку/кронштейн и т.п.

Другие обзоры и тесты смартфонов, инструмента и гаджетов вы можете найти в моем профиле и по ссылкам ниже.
Спасибо за внимание!

Лазерные уровни — обзоры, тесты, сравнения, технические характеристики и отзывы

Обзор лазерного нивелира Instrumax Element 2D

Очень компактный, но одновременно очень функциональный лазерный нивелир по очень привлекательной цене…

Обзор лазерного нивелира ADA CUBE MINI

Лазерный нивелир ADA Cube Mini предназначен для бытовых домашних дел, и рассчитан на людей, которые впервые увидели …

Обзор лазерного нивелира CST/Berger ILM-XT

Простой и удобный в управлении лазерный нивелир, проецирующий две яркие лазерные линии, горизонталь и вертикаль.

Обзор лазерного нивелира FUKUDA MW-94D-4GX

Поистине интересный экземпляр инженерной мысли в данной отрасли. Одно из самых законченных и качественных решений на сегодняшний день …

Обзор лазерного уровня Geo-Fennel Ecoline EL601

проецирует лазерный крест, горизонтальную и вертикальную линии, с неплохо разверткой.

Обзор лазерного уровня Bosch Quigo 2

Лазерный уровень bosch diy quigo ii относится к “зеленой” бытовой серии инструмента.

Обзор лазерного уровня Keeper Homeline

Лазерный уровень Keeper Homeline – автоматически выравнивающийся лазерный построитель плоскостей, проецирующий лазерный крест

Обзор лазерного нивелира Redtrace Kadet

Строит лазерный крест с не очень длинной разверткой, зато довольно компактный и, как заявляет производитель, ударопрочный уровень.

Обзор лазерного уровня RGK LP-103

компактный, автоматический построитель лазерных плоскостей, предназначенный для разметки как внутри помещений, так и на улице.

Обзор лазерного нивелира KAPRO 884 Prolaser

Построитель лазерных плоскостей KAPRO 884 Prolaser Layout Set – функциональный, автоматически выравнивающийся лазерный уровень от израильской фирмы- производителя KAPRO.

Обзор лазерного нивелира NEDO X-Liner 2

Лазерный построитель плоскостей NEDO X-Liner 2 способен проецировать горизонтальную и вертикальную плоскость с разверткой более 130° на расстояние 15 метров.

Обзор лазерного уровня SKIL 0510 AB

Прибор можно сразу отнести к ряду бытового назначения: оклейка обоев, укладка плитки и др. работы, не требующие высокой точности

Обзор лазерного уровня Black&Decker LZR4

Лазерный уровень Black&Decker LZR4 – это самовыравнивающийся лазерный построитель плоскостей, проецирующий горизонтальную плоскость с разверткой 360°.

Обзор лазерного нивелира Stanley cross 90

Лазерный уровень Stanley Cross 90 создан для работ в помещении, поэтому в его функциональных возможностях не предусмотрен режим работы с приемником.

Обзор лазерного нивелира Defort DLL 10T-K

Лазерный нивелир Defort DLL-10T-K – самовыравнивающийся лазерный уровень бытового назначения, проецирующий горизонтальную и вертикальную линии.

Обзор лазерного уровня Condtrol Infiniter CL

Лазерный уровень infiniter cl set выравнивается за счет встроенного внутри корпуса компенсатора маятникового типа.

Обзор лазерного уровня Ресанта ЛУ-2ПШ

автоматический лазерный уровень ЛУ-2ПШ от производителя электротехнического оборудования Ресанта.

Обзор лазерного уровня Instrumax Mark 2D

Уровень Mark 2D оснащён микровинтом, который необходим для плавной наводки вертикальных линий на отметки на стене.

Обзор лазерного уровня Stabila LAX 50

Лазерный нивелир Stabila Lax50 проецирует горизонтальную и вертикальную линии с разверткой более 100 градусов.

Обзор лазерного уровня Ермак

Лазерный уровень Ермак строит лазерный крест (горизонтальную и вертикальную линии) с небольшой разверткой.

Обзор лазерного уровня Hilti PM 2-L

Лазерный нивелир Hilti PM 2-L — автоматический построитель лазерных плоскостей от известнейшего бренда Hilti.

Обзор лазерного уровня Makita SK102Z

Лазерный нивелир Makita SK102Z подойдет как домашним мастерам, так и профессиональным строителям — отделочникам.

Обзор лазерного уровня FIT 18664

Лазерный уровень FIT 18664 проецирует одну горизонтальную и одну вертикальную лазерные линии.

Обзор лазерного уровня DeWALT DW089K

Корпус лазерного уровня DeWALT DW089K отлично собран из высококачественных материалов.

Обзор лазерного уровня Matrix 35033

Бытовой лазерный построитель плоскостей, проецирующий лазерный крест.

Обзор лазерного нивелира CST/Berger XLP 34

Профессиональный самовыравнивающийся лазерный уровень с отличным функционалом.

Обзор лазерного уровня Vega Cross

Лазерный построитель плоскостей Vega Cross — это компактный, прочный и надежный лазерный уровень.

Обзор лазерного уровня Condtrol xMarker

Супер компактный лазерный нивелир строящий вертикальную и горизонтальную линию…

Обзор лазерного уровня Leica LINO L2

Нивелир от известнейшего бренда в сфере оптического и лазерного оборудования Leica Geosystems. Рассматриваемый прибор проецирует вертикальную и горизонтальную плоскости c разверткой более 120°…

Обзор лазерного уровня X-Line Helper 2D

Недорогой самовыравнивающийся лазерный нивелир с приличным функционалом с возможностью работы на улице до 70 метров. Строит две плоскости вертикальную и горизонтальную…

Обзор лазерного нивелира ADA CUBE

Блестящая новинка среди лазерных построителей плоскостей в своей ценовой категории. Этот отличный прибор станет незаменимым помощником, как и бывалому профессионалу, так и начинающему домашнему мастеру…

Обзор лазерного уровня FUKUDA MW-93T-3GX

Профессиональный зелёный лазерный нивелир с немецкими LD излучателями Osram. Проецирует тонкие и яркие линии по замкнутому кругу

Обзор лазерного уровня Geo-Fennel FL 40 Pocket II HP

Самовыравнивающийся лазерный уровень Германской марки Geo-Fennel FL 40 Pocket II HP строит две плоскости вертикальную и горизонтальную.

Обзор лазерного нивелира Bosch PCL 10 Basic

Bosch PCL 10 Basic- лазерный нивелир бытового назначения, который вполне подойдет для домашнего мастера, производящего бытовые работы, не требующие высокой точности.

Обзор лазерного уровня Keeper Laser 2D Cross

недорогой, самовыравнивающийся лазерный нивелир, проецирующий два лазерных креста, которые располагаются перед прибором и над ним.

Обзор лазерного уровня Redtrace Kapral

Лазерный уровень REDTRACE KAPRAL – продолжает серию лазерных построителей плоскостей REDTRACE в серии “Защитники точности”, но теперь уже в новом звании ”KAPRAL”.

Обзор лазерного уровня RGK LP-106

Лазерный нивелир RGK LP-106 – профессиональный, многофункциональный лазерный построитель лазерных плоскостей и точек.

Обзор лазерного нивелира KAPRO 892 Prolaser plus

Лазерный построитель плоскостей KAPRO 892 Prolaser plus – бытовой, самовыравнивающийся лазерный уровень с точностью 3 мм на 10 метров

Обзор лазерного нивелира NEDO X-Liner 3

Лазерный построитель плоскостей NEDO X-Liner 3 автоматический, качественный, но довольно дорогой лазерный нивелир от немецкого бренда NEDO.

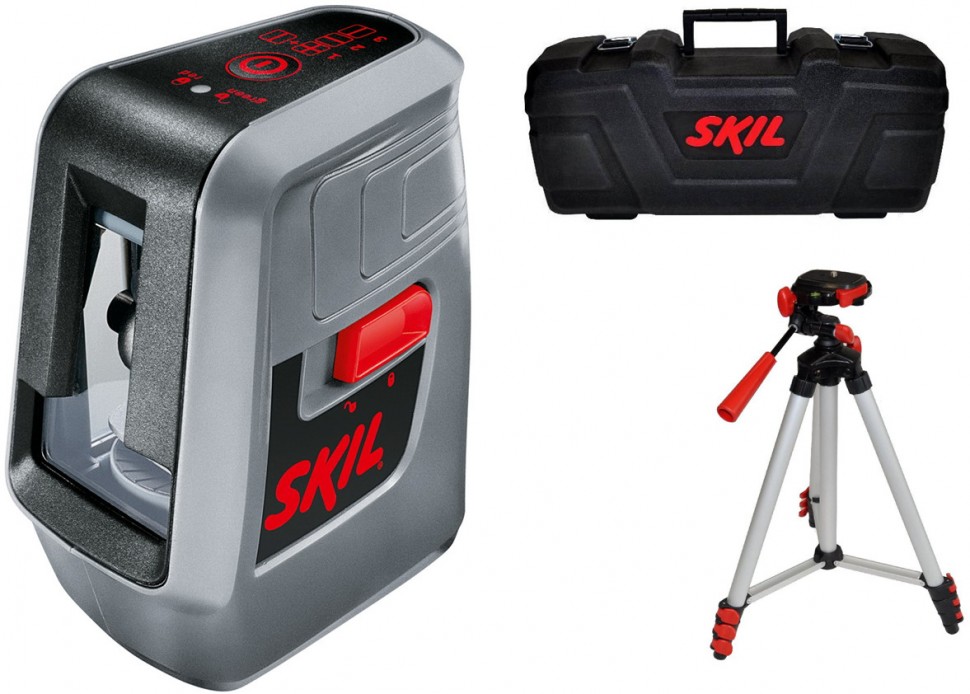

Обзор лазерного уровня SKIL LL0516
