Монтаж водоснабжения в частном доме своими руками: Водопровод в частном доме: монтаж, сделать своими руками

разработка схемы, выбор труб, описание

Ни один частный дом не может обойтись без системы водоснабжения. Не зависимо от того, прокладывается она во время стройки или монтируется уже в обжитом здании, к выбору и установке водопровода на даче своими руками следует подходить обдуманно, предварительно составив проект и подготовив материал.

Содержание:

Схема водопровода в частном доме
Водопровод в частном доме: как выбрать и развести трубы
Источник для водоснабжения: какой предпочесть
Система водоснабжения частного дома: как организовать

Водоснабжение частного дома своими руками

Многие владельцы земельных участков путаются, и как результат – находят неправильные советы и материалы. Это происходит из-за смешивания схожих понятий, таких как частный дом и дача. На самом деле, строения абсолютно разного назначения:

• дача – летний дом или временное строение, не многоэтажное, не имеет особых внутренних коммуникаций и сложной системы отопления и водопровода, не предназначено для постоянного проживания. Зачастую для подачи воды в помещение используется простая подача воды погружным насосом и поверхностным шланговым соединением;
• частный дом – жилище постоянное, может находиться в селе, за городом или коттеджном микрорайоне. Здание может иметь от одного до четырех этажей с подвальным помещением, каждое из которых необходимо обеспечить водой и отоплением. Поэтому система водопровода будет намного сложнее, а обычная схема водоснабжения частного дома из колодца не подойдет.

Процесс обустройства автономного водопровода включает много этапов, начиная от планирования и заканчивая обслуживанием. Чтобы водоснабжение частного дома было бесперебойным, качественным и система не вызывала проблем в целом, необходимо продумать каждую деталь подключения, разработать проект монтажа и произвести расчет материала.

Схема водопровода в частном доме

Схема водопровода в частном доме

Составление предварительной структуры подключений не стоит игнорировать, даже если вода проводится только к ванной или кухне. Составив подробный проект можно правильно рассчитать материалы и избежать проблем при монтаже.

Схема водоснабжения должна разрабатываться с учетом:

• количество точек потребления воды;
• предполагаемое число коллекторов;
• объем бойлера;
• количество фильтров и насосов;
• местоположение и расстояние до каждого элемента водопровода.

На плане необходимо отметить точные места расположения потребителей и приборов, а также обозначить протяжность трубопровода через помещения жилища.

Составлять проект следует в едином масштабе согласно замерам строения. И чем точнее он будет, тем быстрее вы сможете определить, сколько материалов понадобится для работы.

Существует два варианта разметки труб:

• последовательный;
• коллекторный.

Особенности последовательного соединения

Монтаж системы водоснабжения загородного дома своими руками

Последовательный способ подойдет для небольшого домика с 2-3 жильцами из-за своей небольшой мощности. Принцип действия заключается в следующем: вода поступает к постройке по водопроводу, внутри здания, возле каждой водозаборной точки монтируется тройник, который и отводит жидкость к конечному потребителю.

Если одновременно в пользовании находится несколько кранов, то напор воды к дальнему тройнику будет слабее, чем к ближнему.

Коллекторный тип соединения

Коллекторная схема позволяет подавать воду к каждой точке с одинаковым давлением потому, что трубы водопровода отводятся от коллектора и разветвляются ко всем кранам и смесителям.

Для прокладки линий этим способом потребуется больше труб по сравнению с последовательным соединением, но так намного практичнее и удобнее.

Разработка схемы и плана подключения

Схема при подключении от городского водопровода

Типичная схема водоснабжения частного дома состоит из следующих компонентов:

• водоисточника, то есть скважины;
• насосной станции или насоса. С ее помощью осуществляется подключение внутреннего трубопровода к скважине или другому источнику;
• гидроаккумулятора для контроля показаний уровня давления в системе;
• запорного крана для прекращения подачи воды в случае утечки или планового ремонта;
• для разделения потока поступающей воды между бытовыми и техническими (полив сада, летний душ и т.д.) нуждами, необходимо использование тройника;
• системы фильтрации, которой оснащают трубу, отводящую воду в дом, для очистки жидкости от посторонних примесей;
• тройника, разделяющего водный поток на холодную и идущую на подогрев воду.

Схема для подключения от скважины

Дальше трубка для холодной воды сразу подсоединяется к соответствующему коллектору, а для горячей — сначала к водонагревателю (бойлеру, котлу). После этого обе системы разветвляются по всему зданию. Чаще всего они ведутся вместе, за исключением подсобных помещений, где в горячей воде нет необходимости.

Водопровод в частном доме: как выбрать и развести трубы

Как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

Система водоснабжения медными трубами

• Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
• Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя — защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
• Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
• Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

• для линии, длиннее 30 м – подойдут 32 мм;
• для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
• для коротких разводок до 10 м — 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

1. Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
2. Раскладываются на твердой поверхности в порядке сборки.
3. Для фиксации деталей фломастером отмечаются места скрепления.
4. На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

• При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
• Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
• Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах — промежуток между ними допускается от 1,5 до 2 метров.
• Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Источник для водоснабжения: какой предпочесть

Водоснабжение в частном доме: разводка по зданию

Схема водоснабжения частного дома может быть реализована несколькими способами:

• От центральной магистрали;
• От скважины.

Подключение к центральному водопроводу требует разрешения от соответствующей инстанции, и это не всегда возможно касательно частных домов. Если вы решили использовать этот вариант, учтите, что в центральном водопроводе давление уже определено изначально, и при одновременном пользовании несколькими приборами, напор воды в дальне расположенном будет ниже, чем в ближе находящемся. Поэтому старайтесь размещать потребители как можно компактней.

Колодец дает возможность обеспечить участок водой без официального разрешения госслужб, но этот вариант подходит только для сезонного использования, поэтому не подходит для жилищ с постоянным проживанием.

Система водоснабжения частного дома из скважины позволяет использовать воду лучшего качества, чем колодец. Но для ее подъема нужно хорошее давление, поэтому придется использовать более мощное оборудование, например, глубинный электронасос OPTIMA (Оптима) 4SDm 3/18 1.5кВт перекачивает жидкость с большим содержанием песка, отфильтровывая его без угрозы для агрегата.

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

• насосы;
• накопительные емкости;
• гидроаккумуляторы;
• различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

1. Подключается шаровой кран для открытия/закрытия подачи воды.
2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость — нижней.
4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

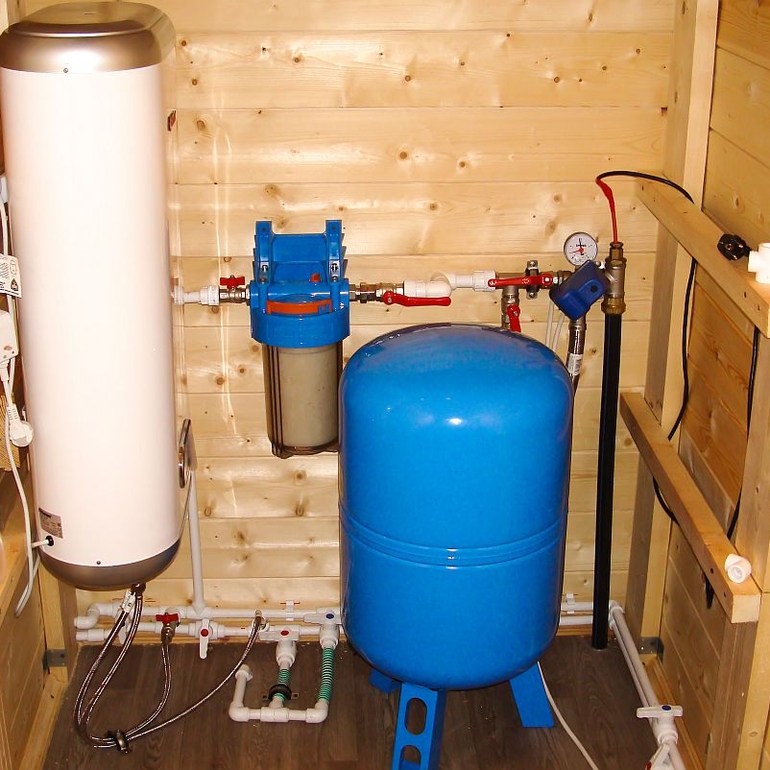

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress — на 80 л.

Итог

Водоподготовка в загородном доме своими руками вполне возможна без посторонней помощи, и для этого не обязательно нанимать профессионалов. Следуйте советам специалистов, и при монтаже не возникнет никаких проблем.

В случае если вы решите доверить работу строительной компании, рекомендации специалистов помогут вам контролировать действия монтажников, самостоятельно составить схему водоснабжения частного дома и участвовать в проработке проекта. В результате это поможет избежать недостатков в работе и связанных с ними проблем в будущем.

Водопровод в частном доме своими руками – схема и монтаж правильного водопровода

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Содержание

1. Системы водоснабжения
2. В частном доме
3. Как разработать схему
4. Особенности подбора труб
5. Рекомендации по монтажу
6. Подключение насосной станции
7. Гидроаккумулятор
8. Очистка воды
9. Как не нарушить закон
10. Заключение

Системы водоснабжения

Водоснабжение загородных домов бывает:

• централизованным;
• децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

Принципиальная схема подключения насосной станции

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Читайте про другие наши материалы:

Водоснабжение в частном доме своими руками

Водопровод уже прочно вошел в умы и приусадебные участки владельцев деревенских домов и загородных коттеджей. Это неотъемлемый атрибут комфортной жизни: с проточной водой душевые, мытье посуды, приготовление пищи становятся приятным занятием.

Самостоятельная установка сложна, но большую часть работы можно выполнить в одиночку.

Разрабатываем схему водопровода

На самом деле схем водоснабжения обилие, но есть два разных способа подключения потребителей:

• Тройник.
• Коллекторное или параллельное соединение.

Жителям небольших частных домов подойдет шлейфовое подключение , схема такого водопровода проще. Из самого источника вода поступает по порядку от одного потребителя к другому из одного трубопровода с тройниковым выходом (1 вход, 2 выхода) на каждого потребителя.

Такая схема переключения отличается отсутствием напряжения у последнего потребителя, при запуске предыдущих, если в цепи задействовано несколько таких звеньев.

Схема подключения коллектора выглядит принципиально иначе.

Во-первых, при выполнении такого подключения потребуется коллектор … От него прокладывается водопровод непосредственно к каждому потребителю. Тем самым вы сможете создать более-менее одинаковое давление в любом звене трубопроводной цепи … Обратите внимание, что последовательное подключение будет стоить вам дороже.

Любая система водоснабжения состоит из колодца, насоса, гидроаккумулятора для защиты насоса … И по желанию фильтр или несколько фильтров до или после аккума.

Трубы сантехнические бывают нескольких видов , наиболее распространенными материалами для них являются полипропилен, полиэтилен (сшитый), сталь. Самые дорогие сделаны из меди, так как служат дольше всего.

Если их монтировать, то придется вызывать специалиста. Оптимальный выбор – полипропилен по соотношению цена-качество . Обратите внимание, пластик как материал категорически не подходит, так как выделяет в воду вредные элементы.

Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров достаточно материала диаметром 25 мм, если более 30 метров, то подойдет 32 мм и в том случае, когда длина менее 10 метров, диаметр колеблется в пределах 16-20 мм.

Далее по списку вам понадобится погружной насос, так как он долговечнее и эффективнее, чем насосная станция … Высота насоса измеряется вместе со шлангом и затем они соединяются резьбовым соединением. Насос можно расположить в любом положении с помощью тросов из нержавеющей стали. Он подвешен к верхней части колодца.

Вода из насоса поступает в фильтр до аккумулятора, который является следующим элементом контура. Создает стабильное давление и позволяет включать и выключать насос по мере необходимости … Объем зависит от количества потребляемой воды.

Вода снова фильтруется и делится на два потока: один из них идет в котел и нагревается, а второй останется холодным в коллекторе.

Необходимо установить запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая к водонагревателю, снабжена предохранителем, расширительным бачком, установлен сливной кран. Так же кран монтируется на выходе из водонагревателя, а после этого труба соединяется с коллектором горячей воды и затем разводится во все точки дома.

Котлы могут быть разные. Воду можно нагревать газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода постоянно нагревается.

Отдельного упоминания заслуживает сантехника . Процесс подключения унитаза начинается с установки гофрированной трубы, которая в месте соединения смазывается силиконом. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз крепится к гофре и скручивается.

Знаете ли вы, как выбрать трубы для водопровода в частный дом? О преимуществах и недостатках медных фитингов для трубопровода читайте здесь.

Современные трубы и фитинги из ПВХ ничем не уступают другим материалам, подробнее узнайте на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html

Разделение по принципу водопровод

Монтаж системы ГВС и ХВС может осуществляться двумя способами:

• С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места и с экономической точки зрения, но может создавать неудобства при эксплуатации системы водоснабжения. В последний узел вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
• С закрытой циркуляционной проводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно избегать резких скачков температуры.

Чтобы излишне не усложнять сантехнику в доме, рациональнее использовать комбинированный вариант. Система холодного водоснабжения осуществляется с помощью глухой разводки, горячего – с помощью циркуляционной.

Монтаж своими руками

Водоснабжение из колодца делится на два вида: летнее и зимнее:

• Летний вид системы проложен над землей длина обеспечена.
• Зимний вид водопровода работает в любое время года и прокладывается либо ниже промерзания грунта, либо выше, но с утеплением.

Перед тем, как проводить воду из колодца, необходимо сделать для него кессон. В него можно спуститься и, он защитит колодец от попадания грязной воды.

Кессон изготавливается из бетонных колец или других материалов . Если его дно и трубопровод окажутся выше промерзания грунта, нет смысла использовать кессон при разрыве трубы.

Подключение к центральной магистрали требует значительных капиталовложений на первых этапах , при этом частично устраняется необходимость земляных работ и установки септика. Информацию о ближайших магистралях можно узнать в ЖКО.

Для повышения давления воды в трубопроводе необходимо врезать насос в общий водопровод или установить насосную станцию ​​с гидроаккумулятором.

Обычно в квартирах принято монтировать трубопровод к стене. … Канализационные трубы поддерживаются хомутами, прикрепленными к стене. Расстояние, которое измеряется по горизонтали от хомута до хомута, должно быть меньше 10 диаметров трубы.

Можно использовать металлические хомуты с резиновым уплотнением (жесткое крепление) или без уплотнения, чтобы трубы могли свободно перемещаться (жестко-плавающее крепление).

Внутренняя маршрутизация — это более совершенный метод маршрутизации , так как он уменьшает шум и выглядит лучше. Можно укладывать трубы в бетон или ворота, соблюдая уклоны и заделывая щели.

Сварка полипропиленовых труб осуществляется двумя способами: раструбным и стыковым. Ее следует проводить при положительной температуре окружающего воздуха. Важно помнить, что трубы и фитинги должны быть одного состава и чистыми. … Также нельзя охлаждать трубы после соединения с водой.

При варке розетки обе части нагреваются специальным нагревательным устройством, затем собираются и охлаждаются.

Подключаем насосную станцию ​​к внутреннему водопроводу

При использовании колодца вода в дом подается автоматической системой, которая состоит из нескольких важных элементов:

• насос;
• накопитель воды — гидроаккумулятор;
• автоматика регулирующая.

Если все элементы собрать в единый механизм, перед нами насосная станция. Имеет штуцеры:

• для получения воды из колодца или колодца;
• для подачи воды во внутреннюю сеть.

При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

При расходе воды давление постепенно падает до определенного значения, после чего автоматика снова запускает насос.

Совет: «При подключении станции не забудьте поставить запорную арматуру на входе и выходе к потребителям. Это поможет отрезать аппарат для проведения ремонтных работ.

Цены на материалы и оборудование

• Насос погружной производительностью 1,7 л в час стоит 6700 руб;
• Гидроаккумулятор на 50 литров можно купить за 4600 руб;
• Полипропиленовая труба длиной 4 м0 от 1500 руб.
• Водонагреватель электрический продается по минимальной цене около 1000 руб.

Как подключить бойлер к водопроводу, рекомендации мастеров и пошаговая инструкция здесь. Пластиковые кессоны для колодцев плюсы и минусы полимерных материалов.

При обустройстве водопровода не обойтись без дренажного фильтра, как выбрать такой прибор читайте здесь.

Монтаж узлов водопровода

Типовая водопроводная система со скважиной или скважиной может быть использована для последовательной обвязки.

Состоит из следующих узлов:

• Насосное оборудование. Для глубокого колодца свыше 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборе или поверхностные насосы.
• Переходной ниппель. Необходим для соединения со следующими элементами системы, диаметр которых в большинстве случаев отличается от выхода из насоса.
• Клапан обратный . .. Предотвращает вытекание воды из системы при неработающем насосе или падении давления воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала и простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
• Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Сюда входят: фитинги, краны, водоразборные муфты, тройники и т. д.
• Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
• Аккумуляторный бак. Требуется для создания и поддержания стабильного давления воды, для предотвращения частой работы насоса.
• Группа безопасности. Необходим контроль давления в системе — прессостат, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильный напор в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Порядок можно рассмотреть подробнее на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Коллекторный узел в частном доме устанавливается в специальных помещениях — котлах или котельных — в специально отведенных помещениях жилого дома, в подвалах и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за бачком унитаза или спрятать в специальный шкаф. Для экономии труб коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллекторного узла, если соблюдать направление течения воды, производится в следующем порядке:

1. На участке подключения коллектора к магистральному водопроводу устанавливается запорная арматура устанавливается для отключения всей системы в случае необходимости.
2. Далее монтируется фильтр-отстойник, задерживающий крупные механические взвеси, которые могут привести к поломке оборудования.
3. Затем устанавливается еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подсоединяется коллектор с таким количеством клемм, которое соответствует количеству точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Как это работает и советы

Чтобы система работала безупречно, важно знать, как правильно провести водопровод в частном доме своими руками. В это понятие могут входить как основные принципы, регламентированные строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену трубу необходимо поместить в защитное стекло.
• Несмотря на то, что хозяин дома почти всегда хочет получить максимум свободного пространства и для этого «прижать» трубопровод к стене, между строительными конструкциями и коммуникациями должен быть зазор не менее 25 мм параллельно им для облегчения ремонтных работ. Для трассировки внутреннего угла требуется расстояние 40 мм, а внешнего угла 15 мм.
• При наличии сливных кранов на трубопроводах или гидроаккумуляторе в их сторону делается небольшой уклон.
• Удобнее всего крепить трубопровод к стенам с помощью специальных зажимов. Вы можете выбрать одинарные или двойные светильники, расстояние между ними в любом случае должно быть около 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненный внутренний водопровод имеет характерные отличия:

• Минимум соединений и переходников. Это повышает надежность и экономичность системы.
• Все соединения выполняются в строгом соответствии с технологией монтажа именно этого вида труб.
• Наличие вентилей или запорной арматуры в критических зонах системы и в местах подключения.
• Минимальное количество не слишком надежных гибких соединительных участков (рукавов), наиболее уязвимых к перепадам давления.

okanalizacii.ru

Водоснабжение в частном доме

Независимо от того, откуда у вас подавалась вода, будь то из колодца или колодца, или из центрального водопровода, должен быть аварийный запорный кран на входе. После него устанавливается водомер, если вы подключены к централизованному водоснабжению.

Затем подключается ввод от колодца или колодца, если у вас комбинированное подключение воды. Далее следует отвод холодной воды для полива или для хозяйственных нужд. Далее монтируется фильтрующий блок. Что и сколько из них будет определяться в зависимости от качества воды .

После блока фильтров монтируется гидроаккумулятор и автоматическое включение скважинного насоса. Вот такой первичный контур, смонтированный сразу после ввода воды. Теперь пришло время выбрать одну схему из нескольких вариантов прокладки водопровода в частном доме.

Частный дом, в отличие от квартиры, имеет более широкий спектр возможностей в отношении водоснабжения внутри него. Здесь можно использовать последовательное подключение потребителей воды. Его еще называют тройником. Либо можно использовать коллекторную схему для подключения потребителей. Рассмотрим эти две схемы.

Последовательное соединение

Данная схема предусматривает последовательное соединение потребителей. Умывальник, душ, унитаз, а так же все на кухне подключается последовательно, одно за другим. Преимущество в том, что требуется небольшое количество трубы. Но есть и недостаток этой системы .

В случае одновременного использования потребителей падение давления в удаленных точках потребления. Особенно это чувствуется при работе душа: регулировать температуру воды очень сложно. Вот тут-то и проявляются неудобства данной схемы. Такая система больше подходит для семьи с небольшим количеством человек.

Подключение коллектора

Данная схема подключения потребителей требует большего количества труб, а значит, увеличивает стоимость проекта водопровода. Суть этой системы в том, что после первичного контура на вводе монтируются коллекторы для холодной и горячей воды, а от них уже проложены трубы к каждому отдельному потребителю.

Такая система позволяет одновременно использовать воду в разных местах потребления: на кухне, в душе и так далее. Из этого следует, что такая схема лучше подходит для комфортного использования и подходит для любого семейства .

Иногда, чтобы удешевить проект, но в то же время получить максимальный комфорт, эти две системы объединяют. Это тоже хорошо работает.

Водоснабжение частного дома своими руками: схема проектирования системы

Чтобы система водоснабжения обеспечивала жильцам максимальный комфорт, необходимо учесть множество нюансов, правильно рассчитать все рабочие параметры и инженерные единицы. Начинать разработку крайне желательно еще на стадии архитектурного проекта.

Реализовать задуманное и обустроить водопровод частного дома своими руками должен если не профессионал, то человек, вникший во все тонкости.

Мы поможем вам разобраться в принципах работы автономной системы, обозначить устройство различных источников водозабора и дать рекомендации по выбору оборудования. Пошаговая инструкция по обустройству водоснабжения дополнена наглядными изображениями и видеофрагментами.

Содержание статьи:

• Принцип работы автономной системы водоснабжения
• Выбор источников и устройство водозабора
  • Использование колодца для организации водоснабжения
  • Использование колодца в качестве источника воды
  • Устройство улавливающих камер при использовании родника
• Оборудование автоматического водоснабжения
  • Емкости регулирующие и накопительные для воды
  • Очистка водопроводной воды от примесей
  • Типы насосного оборудования и особенности выбора
  • Устройства контроля и регулирования
• Приоритет и схема прокладки водопроводной сети
  • Этап 1. Монтаж насосного оборудования
  • Этап 2. Монтаж наружного трубопровода
  • Этап 3. Монтаж внутренней секции водопровода
• Выводы и полезное видео по теме

Принцип работы автономной системы водоснабжения

Система водоснабжения является одним из важнейших элементов обустройства дома. Суть его работы заключается в автоматизированной подаче необходимого объема воды, для чего пользователю теперь достаточно лишь запустить оборудование, а затем просто периодически следить за ним.

Независимая от центрального водоснабжения автономная сеть должна быть правильно спроектирована и спроектирована так, чтобы дом был полностью обеспечен водой в соответствии с потребностями собственников. Необходимо организовать систему так, чтобы вода беспрепятственно поступала ко всем точкам водозабора.

Фотогалерея

Фото

Организация автономной системы водоснабжения частного дома позволяет значительно сократить расходы на содержание дома

Система водоснабжения частных домов включает две взаимосвязанные части: внешнюю и внутреннюю. Внешняя часть состоит из источника и системы водоснабжения, обычно проложенной под землей

Внутренняя часть системы состоит из трубопровода, оборудования для перекачки, формирования запаса воды, точек водоразбора, расположение которых определяется согласно к удобству использования и обслуживания

При включении в систему гидроаккумулятора и реле давления, предназначенных для автоматизации пуска и остановки насоса, процесс подачи воды в краны осуществляется без участия собственников

При автоматизации система не планируется, в схему водоснабжения включен накопительный бак, наполнение которого должно контролироваться

Вода, перекачиваемая из автономного источника, может использоваться для обеспечения теплоносителем водяного контура отопления после ее подготовки котел

На базе собственного источника воды могут быть организованы все основные виды инженерных систем: холодного водоснабжения, отопления, горячего водоснабжения

Этап 3: Организация водоснабжения от автономного источника обеспечит подачу требуемой количество воды на обслуживание участка

Экономический эффект от автономного водоснабжения

Устройство вне системы

Внутренняя часть автономного водоснабжения

Средства автоматизации системы

Накопительные емкости в схеме водоснабжения

Использование воды в качестве теплоносителя

Инженерные системы частного дома

Вода для очистки и обслуживания территории

Для нормальной эксплуатации система водоснабжения оборудуется приборами и техническими устройства, обеспечивающие автоматическую или частично автоматическую работу.

Для автоматизации процесса используйте . Используется как буферная емкость для хранения воды и как устройство для поддержания стабильного давления.

В мембранном баке два отсека — для воздуха и воды, они разделены резиновой мембраной. Когда емкость заполняется водой, воздушная камера все больше сжимается, за счет чего увеличивается давление.

Автономные системы водоснабжения состоят из внутренней и внешней частей. К ним относятся одноименные отводы трубопровода, проложенные от источника водозабора до точек водозабора, арматуры, водопровода, насоса, накопительной емкости или гидроаккумулятора

В ответ на повышение давления электрическое реле отключает насос. Как только один из хозяев открывает кран, давление в системе начинает падать. Реле снова реагирует на снижение давления и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды, но и обеспечить ее подачу. Срок службы насосного оборудования значительно продлевается за счет сокращения циклов включения/выключения.

Водоснабжение – основа жизнеобеспечения дома. От него зависит насколько комфортно будет жить человеку в своем доме

Для правильного выбора параметров системы необходимо:

• Сформулировать требования к интенсивности и регулярности подачи воды . Не исключено, что в небольшом загородном доме можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
• Определить возможные источники , возможность и стоимость их строительства, качество воды.
• Подобрать оборудование и рассчитать варианты прокладки инженерных сетей.

Грамотно спроектированная система требует профессионального монтажа, использования качественных комплектующих.

Выбор источников и устройство водозабора

Для организации системы водоснабжения дома чаще всего используют подземные воды, предпочитая водоносные горизонты, защищенные водоупорными породами.

Точки их ограждения и расположение на загородном участке не нужно согласовывать с органами СЭС, если не будет эксплуатироваться артезианская скважина. Использование поверхностных источников требует специального обоснования.

Водозаборные сооружения следует строить на возвышенности. Бурение водозаборных скважин и колодцев должно располагаться на расстоянии не менее 50 м от мест возможного загрязнения (уборных, компостных кучек, свалок и т.п.) (+)

Выбор типа водозаборного сооружения в основном зависит от особенностей геологического строения положение местности, глубину залегания водоносных горизонтов, количество потребляемой воды.

Чаще всего применяют, реже — каптажы родников и т.п. Выбор того или иного водоподъемного оборудования зависит от конструкции сооружения.

Сооружения водозабора технической категории располагаются не ближе 20 метров от очистных сооружений, компостных ям, уличных туалетов канализационных трубопроводов, а также других потенциальных источников загрязнения.

Участок для их устройства выбирается незатопляемым, исключающим затопление и возможное заражение источника паводковыми водами.

Водозаборное сооружение должно быть окружено отмосткой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна быть высотой 80 см и иметь покрытие, защищающее от дождя и пыли.

При сборе, транспортировке и хранении воды необходимо использовать безопасные материалы, не ухудшающие ее качество.

Фотогалерея

Фото

Выбор источника для водоснабжения

Скважина как основа водопровода

Проектирование скважины на воду

Абиссинский колодец для откачки технической воды

Использование колодца для организации водопровод

Выбор в пользу скважины чаще всего осуществляется, если вода залегает на глубине двадцати метров.

Колодцы бывают двух типов:

• Артезианские . Могут быть глубины 100 м и более. Изредка фонтанируют, если расположены в запустении. Недостатком является высокая стоимость работ. Кроме того, вода может быть сильно минерализованной, что негативно скажется на работе насоса и сантехнических приборов.
• Скважины мелкого углубления (включая абиссинские) . Их установка обходится гораздо дешевле, но недостаток в том, что со временем они могут заилиться, особенно если ими не пользуются постоянно. Для подъема воды требуется установка специального насосного оборудования.

Колодцы являются наиболее распространенными водозаборными сооружениями.

Бурение скважин требует места для доступа и манипулирования крупным оборудованием. Часто отсутствие такого пространства сильно затрудняет механизированную разработку источника воды.

Их дизайн может отличаться, но в целом сохраняется.

Состоят из таких частей:

• Ротовая и надземная части. По правилам устье устроено в подземной камере — кессоне. Если кессон не используется, для предотвращения просачивания дождевой воды в колодец сооружают герметичную оголовок.
• Ствол , стенки которого армированы обсадными трубами из стального сплава, пластика. Изредка асбестоцементные трубы применяют для обустройства артезианских скважин на большой глубине.
• Водозаборная часть , имеющая отстойник и фильтр. В горных породах фильтрующее оборудование использовать нельзя.

Вокруг конструкции рекомендуется сделать отмостку. Для колодцев, заиленных, целесообразно оборудовать специальное место для отвода воды, чтобы предотвратить эрозию почвы при промывке шахты.

Если место не может быть организовано, необходимо будет арендовать грузовик мусоровозов для вывоза воды от стирки.

Фотогалерея

Фото

Шаг 1: Мало пробурить скважину для водопровода, ее нужно обустроить. Под установку кессона ствол вкапывается на глубину его погружения.

Этап 2: Кессон устанавливается в котлован с утрамбованным или залитым бетонным дном. В примере использован готовый металлический бак с гидроизоляционным наружным покрытием

Этап 3: Для забора воды из шахты необходим скважинный насос, который должен быть подключен к водопроводной трубе и источнику питания устройство для герметизации горловины

Этап 5: после погружения погружного насоса в скважину надевается пластиковый колпачок оголовка и притирается по факту

Этап 6: монтируется обратный клапан в 20-30 см от штуцера насоса , подающая труба подключена к внешнему водопроводу

Для автоматизации процессов пуска и остановки насоса установлено реле давления. При возможности работы в условиях «сухого хода» вместо реле блок автоматики

Шаг 8: Для возможности безпроблемной эксплуатации скважины в зимнее время кессон утепляют на глубину сезонного промерзания грунта, на поверхность устанавливается утепленная коробка

Недостроенная скважина

Установка кессона в котловане

Подключение погружного насоса

Монтаж оголовка на устье скважины

Погружной насос скважины

Подключение напорного трубопровода к системе

Установка автоматики на водопроводе

Конструкция наружной части оголовка

использование колодцев в качестве источника воды

Колодец сооружают в основном из бетонных колец, кирпичной кладки, иногда их стенки делают из дерева. Состоит из надземной части с вентилируемой трубой, ствола, водозаборной и водозадерживающей части.

Вода внутрь колодца может поступать через дно или стенки, или одновременно из обоих. Если водозабор идет через дно, засыпанное песком, то он снабжается гравийным донным фильтром.

При протекании воды через стену устраивают специальные «окна» из пористого бетона, которые в качестве дополнительного фильтра засыпают гравием.

Строительство колодца не представляет больших трудностей. Поэтому, если есть необходимость сэкономить, то можно откопать и потом самому обслуживать

Подробная информация об организации подачи воды из скважины представлена ​​в .

Устройство захватных камер при использовании родника

Устройство защитной конструкции над родником мало чем отличается от конструкции колодца. В них вода также может поступать через дно или стенки, которые снабжены фильтрами. В горных породах фильтрация не требуется.

При наличии в воде взвешенных частиц камера разделена пополам перегородкой, одно отделение служит для отстаивания и очистки от осадка, другое — для забора воды.

Если не организовать сброс из родника, то при плохом водопотреблении источник может застаиваться и вода в нем испортится (+) В стенке камеры предусмотрена переливная труба. На его конце установлен клапан, который пропускает воду, но предотвращает попадание мусора и грызунов в родник.

Оборудование автоматического водоснабжения

Выбор способа обустройства и монтажа системы водоснабжения загородного дома начинают с оценки типа водозаборного сооружения, его глубины и других характеристик.

В состав автоматизированной системы входят:

• насос или готовая насосная станция;
• система фильтрации для очистки воды;
• накопительная и регулирующая емкость;
• наружный и внутренний трубопровод;
• устройства для автоматического регулирования.

При установке емкостей и насосов необходимо строго соблюдать требования производителей оборудования.

Резервуары регулирующие и накопительные для воды

Резервуары для хранения воды различают по принципу действия:

• Герметичный бак без давления . Изготавливается в основном из полимерных материалов. Помогает создать давление за счет размещения в самой высокой точке системы. Чем выше установлен накопительный бак, тем больше будет давление воды в системе. Поднятие бака на метр увеличивает давление на 0,1 атмосферы.
• Гидропневматический бак . Внутри он разделен мембраной на два отсека. Давление создается за счет сжатого воздуха в одном отсеке, который через резиновую мембрану оказывает давление на воду в соседнем отсеке.

Безнапорный бак устанавливают в освещенном проветриваемом помещении, температура которого не опускается до отрицательных значений. Под контейнер устанавливаются поддоны для защиты от небольших протечек. Бак оборудован съемной крышкой и снабжен запорной арматурой.

Одной из характеристик работы насосного оборудования является частота включения системы в единицу времени. Этот показатель является основополагающим при выборе гидроаккумулятора. У погружных насосов допустимый интервал между пусками больше, чем у поверхностных. Их следует включать реже, а значит, гидробак должен быть больше.

Для работы в паре с поверхностными насосами мембранные баки чаще всего приобретают емкостью от 12 до 24 литров. Если в поселке бывают перебои с электричеством, рекомендуется установить гидроаккумулятор на 250 литров и более, чтобы можно было накачивать и хранить некоторое время резервный запас воды.

Гидроаккумуляторы размещают в камерах под землей, в подвалах, подсобных помещениях, в которых температура не опускается ниже нуля.

В системе с накопительным безнапорным баком процесс подачи воды автоматизирован с помощью поплавкового клапана и датчика включения и выключения

Очистка водопроводной воды от примесей

Способ выбран по результатам ее анализа. Проанализировав их и выявив наиболее острые проблемы, они отдают предпочтение тому или иному устройству.

Например, если необходимо удаление ржавчины, то используется фильтрация через специальные сменные фильтрующие картриджи. Также обеззараживающие средства удаляют запах сероводорода и марганца.

С удалением фтора из воды поможет обратноосмотический фильтр, который используется для подготовки питьевой воды на кухне.

Для более тщательной очистки можно использовать специальную станцию ​​очистки воды. Если необходимо уменьшить жесткость, используются смягчители. При использовании колодезной воды рекомендуется использовать ультрафиолетовое дезинфицирующее средство.

Фотогалерея

Фото

Комплект фильтров необходим для подготовки воды, откачиваемой из автономного водозабора. Выполнят как грубую, так и тонкую очистку

Фильтр грубой очистки первым очищает воду из водозабора. Установите его на входе всасывающего патрубка поверхностного насоса или за глубинным

Для защиты приборов и оборудования в водопровод включаются фильтры грубой очистки, которые задерживают включения, пропущенные на первой ступени фильтрации

Для тонкой очистки устанавливается комплект фильтров из систем обезжелезивания, аэрации, и смягчение. Окончательную очистку лучше доверить системе обратного осмоса

Фильтры для воды

Фильтр всасывающий

Фильтры для воды

Установка обратного осмоса

Типы насосного оборудования и особенности выбора

Для автономного водоснабжения могут применяться различные типы насосов: погружные, вихревые, консольные, консольные моноблочные, а также оборудованные .

При выборе водоподъемного оборудования учитывать:

• Исходный дебет . Она должна превышать потребление воды в доме.
• Тип водозабора и глубина водоносного горизонта . Для откачки из источников глубиной до 8 м применяют поверхностные центробежные насосы. Их размещают в подвалах или отдельных помещениях частных домов, в подземных камерах или шахтных колодцах. Вода качается с больших глубин с помощью мощных погружных насосов.
• Требуемое давление в системе . Напор насосной установки определяют суммированием величин (в метрах): высоты подъема от уровня (динамической) воды в колодце до высшей точки водопровода, потери давления в высшей точке, необходимое давление в этот момент.
• Расчетное потребление воды . Рассчитывайте исходя из количества точек сантехники и количества жильцов. Этот показатель влияет на выбор производительности оборудования.

Предусмотрены для установки как в глубокие, так и в неглубокие колодцы и колодцы. Они бывают разной емкости и диаметра. Поверхностные насосы отличаются меньшим напором, поэтому их используют для неглубоких источников – колодцев и родников.

Производитель часто оснащает такие устройства напорными баками и автоматикой, затем продает их как готовые насосные станции.

Устройства для колодцев выпускаются в виде длинного узкого цилиндра, который можно свободно в него опускать. Хорошо агрегатирует в целом

Любое насосное оборудование желательно оборудовать защитой от работы без воды — это предотвратит его перегрев и поломку при снижении уровня в источнике или повреждении трубопровода.

Отдельно следует сказать о — устройстве, облегчающем работу насоса при заборе воды с большой глубины и/или повышении напора. Устанавливается внутри или снаружи насоса, позволяет увеличить его мощность и тратить меньше энергии на перекачку воды.

Выбор насосного агрегата в основном ориентируется на марку зеркала воды в источнике и тип водозаборного сооружения. Поверхностные насосы используются для откачки воды из колодцев, погружные – для забора воды из колодца.

Устройства контроля и регулировки

Манометр используется для контроля давления воды. Он должен быть точным, ведь даже незначительное несоответствие показателей приведет к неправильной настройке оборудования. Можно использовать устройства, предназначенные для установки в автомобиле.

За отключение и запуск устройства отвечает . Кроме того, он эффективно защищает систему от образования избыточного давления, регулирует частоту работы насоса и увеличивает срок его службы.

При первом подключении реле, скорее всего, регулировать его не придется, в нем уже установлены заводские настройки. Но при малейших отклонениях в работе оборудования реле необходимо проверить и настроить в числе первых.

Без контрольно-измерительных приборов, таких как реле давления и манометры, невозможно контролировать работу автономной системы водоснабжения

Приоритет и схема прокладки водопроводной сети

Как и все работы с инженерными системами, водопровод устройство частного дома необходимо выполнять в определенной последовательности.

Оборудовав прежде всего источник воды, осуществляется монтаж:

• наружного и внутреннего трубопровода;
• насосное и дополнительное оборудование;
• фильтры для очистки воды;
• распределительный коллектор;
• Устройство для горячей воды.

Завершающим этапом является подключение сантехнических приборов.

Этап 1. Монтаж насосного оборудования

Способ монтажа систем водоснабжения с погружными и поверхностными насосами немного отличается. Поверхностные центробежные насосы (насосные станции) размещают в утепленном наружном ответвлении или в подвале дома, котловане и т. п.

Погружной насос подключается к шлангу и кабелю питания, опускается в воду и подвешивается на нейлоновом тросе, обычно входящем в комплект агрегата.

Установка погружного насоса производится в следующем порядке:

1. Перед тем, как опустить насос, измерьте шланг и трос. Между собой они соединяются пластиковыми хомутами через каждые 4 м и подключаются к насосу.
2. Удерживая трос (нельзя держать насос на шланге или тросе), опустить насос на заданную глубину, надежно зафиксировав. Допустимое расстояние до днища указывает производитель модели.
3. На корпус крепится головка. Шланг и электрический кабель выводятся через центральное отверстие, а кабель связывается. Наконец, затяните болты, чтобы запечатать конструкцию.

Следующим этапом является прокладка и монтаж подводящей трубы.

Если скважина не очень глубокая, то нейлоновый трос, удерживающий насос, привязывается к резиновому жгуту, закрепленному на оголовке. Это гасит вибрации насоса.

Этап 2. Монтаж наружного трубопровода

Для прокладки наружной водопроводной сети чаще всего применяют полиэтиленовые — ПЭ (или ПНД), металлопластиковые трубы. Последний прочнее, но хуже гнется. Гораздо реже используется сталь без цинкового покрытия или оцинкованная, с антикоррозийной обработкой.

Качественная труба ПНД должна быть маркирована, не иметь посторонних пятен и полос, неприятного химического запаха

Трубопровод должен быть проложен на полметра ниже уровня промерзания. Для менее глубокой установки используйте изоляцию. Соединить трубы цанговыми фитингами без фум-ленты и других уплотнителей.

Монтаж труб производят следующим образом:

1. Выкапывают широкую траншею на глубину промерзания и плюс полтора метра;
2. На дне подушка из утрамбованного карьерного или речного песка;
3. Выровнять дно с уклоном 2-3 см на метр;
4. Утепляют участок водопровода, проложенного выше глубины сезонного промерзания перед заходом в фундамент дома;
5. Уложите трубу и засыпьте ее чистым песком без глинистых включений.

При прокладке труб лучше избегать соединений и не использовать фитинги, иначе нарушается ремонтопригодность всего трубопровода. Если все-таки нужно сделать ответвление под землей, то лучше использовать арматуру под сварку. В результате получается паяное монолитное соединение без резьбы.

Вводить трубу в фундамент дома лучше через трубу большего диаметра, так называемую гильзу. Это облегчит ремонт магистрали при необходимости, а иногда, если труба не очень длинная, позволит снять ее без рытья траншеи

Также допускается устройство для полива, предусматривающее помещения, предназначенные для летнего использования. Такой трубопровод иногда прокладывают поверх земли.

Если летний водопровод заглублен, то возможен слив для консервации на холодное время года. Для этого устраивается стандартный уклон в сторону источника водозабора.

Некоторые типы труб необходимо прятать от солнечных лучей и воздействия отрицательных температур. Поэтому даже для временной летней эксплуатации водопроводные трубы из них лучше прокладывать под землей.

При прокладке труб ПНД учитывают минимально допустимые радиусы изгиба. Они зависят от показателя SDR (отношение показателя диаметра трубы к толщине стенки). В противном случае радиус трубы сильно уменьшится на изгибе, что повысит давление на этом участке и нагрузку на насос (+)

Этап 3. Монтаж внутренней секции водопровода

Схема и монтаж внутренней водопроводной сети для разных жилых помещений может сильно различаться. Исходя из индивидуальной планировки и зонирования дома, его этажности и количество сантехники, составляется индивидуальная схема водоснабжения частного дома.

Галерея изображений

Фото

Прокладка тройника

Трубный коллектор

Конструкция коллектора из ПВХ трубы

Комбинированный вариант сборки

В целом последовательность действий можно описать так:

1. По предварительно нанесенной разметке крепятся скобы для фиксации труб. Если предполагается скрытый монтаж, то сначала будут штробиться стены, а потом уже устанавливаться крепеж.
2. На вводе трубы в здание установлен шаровой кран.
3. Монтируется коллектор, к нему подводятся трубы, разделяющие их на несколько контуров.
4. Металлопластиковые трубы соединяются прессом с фитингами, полиэтиленовыми и полипропиленовыми трубами сваркой.

Перед закрытием стробоскопов проверяют работоспособность системы. Осмотрите качество соединения труб, оцените работу насоса и регулирующей автоматики.

Разделение на несколько контуров оптимизирует давление, таким образом, при использовании одного сантехнического прибора давление в других участках не будет падать

Выводы и полезное видео по теме

Важные нюансы водоснабжения в доме. Консультация специалиста:
