🍗 Правильный размер мангала для шашлыка, оптимальная высота

Правильный размер мангала позволяет готовить вкусное мясо. При создании подходящей высоты стенок в устройстве сохраняется тепло от жаровни. Мангал можно сделать своими руками, это очень просто, но нужно учесть, что общая высота не должна быть меньше 12 сантиметров, даже если выбран компактный, разборный вариант.Также добавляется длина ножек. Она рассчитывается с учётом роста того, кто будет готовить шашлык. Редакция HouseChief рекомендует использовать стандартные размеры, в таком случае вероятности ошибки сводится к минимуму.

Мангал должен быть не только красивым, но и функциональным
ФОТО: podolsky.xyz

Читайте в статье

• 1 Размеры мангала для шашлыка: стандартные размеры
• 2 Конструкция для жарки мяса своими руками: размеры мангала для идеального шашлыка
• 3 Каким должен быть мангал: размеры, чертежи
  • 3.1 Как сделать ножки для мангала
• 4 Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд
• 5 Какого размера должен быть мангал для барбекю
• 6 Размеры мангала из металла
• 7 Какая должна быть высота мангала из кирпича
• 8 В заключение

Размеры мангала для шашлыка: стандартные размеры

Чтобы выяснить, как выглядит мангал правильного размера, можно изучить фото. Чтобы при жарке мяса обойтись одним заходом, необходимо создать большую рабочую поверхность. Но в таком случае устройство получается массивным и не мобильным. Конструкцию укрепляют дополнительными ножками.

Высота определяется по росту человека, который будет готовить шашлык
ФОТО: vmasshtabe.ruПеред созданием чертежа мангала необходимо замерить длину шампура, и только после этого определять ширину устройства
ФОТО: stroy-podskazka.ru

Чтобы определить размеры мангала для шашлыка чертёж из железа применяют к имеющейся заготовке. В чашу должно складываться определённое количество угля для жарки мяса, исходя из этого, определяют конечный размер.

Перед тем, как сделать мангал своими руками, изучают стандартные чертежи. Идеальной считается ширина 30 см и высота – 1 метр.

Выемка для шампуров должна быть вертикальной, тогда их легче будет поворачивать
ФОТО: sadogorod74.ru

Конструкция для жарки мяса своими руками: размеры мангала для идеального шашлыка

Чтобы узнать, как правильно сделать мангал, стоит приготовить шашлык на уже собранных конструкциях и понять, какой высоты должны быть ножки. Определяя размер мангала для шашлыка из металла, схема содержит показатели: толщина стенок – 4 мм, длина – 600 мм, высота – 150 мм, ширина – 350 мм.

Идеальное расстояние между шампурами – 7 см
ФОТО: i.simpalsmedia.comНекоторые изготовители мангалов считают, что отверстия в корпусе не нужны
ФОТО: static.tildacdn.com

Это базовая конструкция, на которую ставят стойки для вертела, полки и дровник. Жаровня для мангала должна стоять на устойчивой подставке.

При самостоятельном изготовлении мангала можно выбрать удобны е для конкретного человека размеры
ФОТО: mangaly.trsm.ruЕсли устройство негде хранить, лучше сделать разборную конструкцию
ФОТО: grili.by

Статья по теме:

Как изготовить мангалы из металла своими руками: размеры, фото, чертежи и подробные инструкции для самых разнообразных видов Вы найдете в нашем обзоре.

Каким должен быть мангал: размеры, чертежи

Оптимальная высота мангала для шашлыка из металла определяется индивидуально.

Устройство содержит несколько составных элементов:

• цельное днище без выпуклых швов;
• 4 стенки из металла;
• подставки удобного размера;
• зазубрины для шампуров, они должны иметь должный размер, чтобы шампур можно было свободно перевернуть.

Оптимальный мангал рассчитан на приготовление порции для шести человек.

Если планируется приготовление барбекю, нужно правильно рассчитать длину коробки
ФОТО: svoyabesedka.ruРасстояние между углем и мясом должно быть не меньше 20 см
ФОТО: static.tildacdn.com

Как сделать ножки для мангала

Первым делом подбираются под мангал размеры, стандартные чертежи и схемы. Самый простой способ сделать ножки своими руками: взять согнутые уголки металла и нарезать их, отмеряя 1 метр для каждого отдельного элемента. Рекомендуется выбирать металл внимательно, он должен быть прочным.

Чтобы подставка была устойчивой, нужно приварить ровные пластинки металла к основанию
ФОТО: adelison.ru

Оптимальные размеры мангала для шашлыка из металла должны определяться с учётом длины ножек. Если выбрать длину больше 1 метра, готовить будет неудобно, поэтому лучшие размеры мангала для шашлыка из железа – 60 см в длину, 30 в ширину.

Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд

Мясо хорошо прожаривается только в том случае, если конструкция собрана правильно. Чтобы узнать, как правильно сварить мангал размеры и чертежи, нужно пройти все этапы самостоятельного изготовления:

• на бумаге рисуется эскиз. Детали вырезаются и используются в качестве макета;
• на стальные листы наносится точечная разметка по макетам. Сначала нужно вырезать дно и боковины – две квадратные, две прямоугольные;
• все детали скрепляются с помощью сварочного оборудования;
• из согнутого металла вырезаются ножки одинакового размера и привариваются к основной заготовке;
• конструкция собирается и проверяется на прочность.

Следует распечатать макеты в натуральную величину – это позволит не допустить ошибки при вырезании металла
ФОТО: oleor. ruПосле сборки конструкции выпиливаются уголки для укладки шампуров
ФОТО: images.by.prom.stЧтобы было удобно пользоваться мангалом, его стоит поставить на доску или другую ровную поверхность
ФОТО: static.tildacdn.com

Какого размера должен быть мангал для барбекю

Глубина мангала для шашлыка должна быть достаточной для того, чтобы можно было установить крышку для барбекю. Если жаровня будет использоваться в основном для приготовления барбекю, то её ширина должна быть не меньше 30 см. Важно рассчитать размеры так, чтобы шампур помещался свободно и не соскальзывал. В коробке должен помещаться уголь и дрова так, чтобы они не касались мяса.

Мангалы могут быть стационарными и мобильными, а также разборными и неразборными. Во дворе частного дома лучше всего ставить стационарное устройство, а для поездок на природу подойдёт разборная конструкция
ФОТО: vmasshtabe.ru

Размеры мангала из металла

Правильный мангал для шашлыка собирается под того человека, который постоянно занимается жаркой шашлыка на всю семью. Важно учесть не только рост, но и пропорции тела так, чтобы было удобно находиться за мангалом несколько часов и не крутиться в разные стороны.

Самый простой способ создать оптимальный размер мангала для шашлыка – чертёж. Шаблон нужно распечатать или нарисовать в натуральную величину и приложить к металлическим листам.

Существует хитрость по определению высоты устройства для жарки мяса. Руку сгибают в локте и ставят на землю. Расстояние от локтя до ладони – средний размер.

Для того, чтобы мясо хорошо прожаривалось, нужно располагать шампура на расстоянии не меньше 6 сантиметров друг от друга
ФОТО: samovarchik.infoСборные переносные модели чаще всего имеют высоту не более 70 сантиметров
ФОТО: zakaz454.ru

Правильный размер конструкции определяется не случайно. Приготовление еды не должно занимать много времени. Определив оптимальный размер решетки для мангала можно за один раз пожарить большое количество мяса.

Какая должна быть высота мангала из кирпича

Правильные размеры мангала – это не прихоть, а необходимость. Конструкция для жарки мяса может быть сложена из кирпича, такой вариант идеально подходит для домов со своим участком.

Чтобы мангал был удобным и функциональным, он должен содержать все технически важные элементы: фундамент, цоколь, боковины, жаровню и дымоход.

Кирпичная жаровня должна иметь глубину от 12 до 17 см.

Важно следить за тем, чтобы продукты не располагались слишком близко к углям
ФОТО: avatars.mds.yandex.netЖаровню строят на высоте не менее 1 метр от земли
ФОТО: i.pinimg.comКирпичный мангал можно оборудовать дополнительными полками для дров и посуды
ФОТО: trubochist-yuga.ru

В заключение

Жарка мяса на природе – излюбленный способ отдыха многих россиян. При этом не обязательно тратиться на мангал. Если в запасе лежат металлические листы, конструкцию можно быстро собрать своими руками.

Watch this video on YouTube

А вы любите шашлык? Какая высота мангала для вас кажется оптимальной?

Чертеж мангала с размерами для приготовления вкусного мяса

Самый лучший мангал — это тот, что сделан «под себя». Поэтому, несмотря на обилие готовых мангалов, многие люди стремятся сделать мангал своими руками, чтобы рассчитать его размеры под себя и построить то сооружение, которое будет комфортным и долговечным. Своими руками можно сделать металлические мангалы и более основательные стационарные — каменные или кирпичные. Важно при этом правильно выбрать модель и чертежи.

Для чего нужны чертежи?

Содержание статьи

• 1 Для чего нужны чертежи?
• 2 Коротко о размерах
• 3 О конструкции мангалов
• 4 Конструкция простейшего мангала из металла
• 5 Нужен ли дымоход?
• 6 Мангал и камня или кирпича
• 7 Заморочки с бочкой
  • 7.1 Похожие статьи

Даже самая простая конструкция, которой является металлический мангал, требует точного расчета. Тем более если вы решили своими руками сделать кирпичный стационарный мангал. Любая конструкция — это, прежде всего, жаровня под угли и боковины, на которых будет размещаться ряд шампуров. Все остальное в виде вытяжного дымохода или полки для хранения дров является факультативным и делается как улучшение и усложнение основной конструкции.

Высоту мангала можно предусмотреть любую

Мангал — вроде бы простое сооружение, но и его нужно делать с умом. Для этого стоит подготовить чертежи и рассчитать правильные параметры.

Коротко о размерах

Каким бы ни был ваш мангал, он должен отвечать двум основным задачам — готовить еды столько, чтобы хватило всем, и обеспечивать удобство при готовке. Поэтому, прежде чем рисовать чертежи, выясните главное — на сколько людей рассчитан будет ваш шашлык и кто его станет готовить.

Высоту мангала можно предусмотреть любую. Например, готовые мангалы имеют высоту от 70 до 120 см. Но если уж вы решили изготовить его своими руками, размерами нужно ориентироваться на рост человека, который будет работать на мангале. Для этого он должен встать ровно. Не сгибая спины, и держать горизонтально шампур. В этой удобной для него точке и будет высота мангала. Ниже не надо, выше — тоже ни к чему.

Что касается ширины жаровни, то принять, что она составляет обычно 30 см. Посему именно столько? По размерам шампура с нанизанным на него мясом. Теоретически можно сделать и более широкую жаровню, тем более что металлического листа не жалко. Однако слишком широкое дно не позволит сконцентрировать жар и часть тепла будет бездарно уходить в воздух. Так что смысла размахиваться с шириной нет совсем.

Глубина мангала не должна превышать 13-15 см

Другое дело — длина мангала. Это вопрос собственных предпочтений, но, скорее, потребности. Если мангал будет использоваться для нужд одной семьи, то вполне достаточно небольшого, 60-80 см мангала. Но если планируете сделать своими руками большой мангал для большой компании, то не менее метра, из расчета, что на один шампур потребуется примерно по 10 см.

Наконец, последние размеры — это глубина жаровни. Многие ошибочно полагают, что чем она больше, тем весомее будет конструкция, тем больше углей вместит и, следовательно, тем лучше будет результат. Из всего этого верно только одно — углей действительно потребуется очень много, вдвое больше. Чем в обычном неглубоком мангале. А вот нужно ли такое изобилие, вопрос. На вкус шашлыка большая подушка из углей никак не повлияет, а времени и дров потребует гораздо больше. Впрочем, мелкое днище еще хуже, чем глубокое — угли вблизи сожгут шашлык раньше, чем вы это поймете. Так что, изготавливая мангал своими рукам, ориентируйтесь на размеры глубины где-то максимум в 13-15 см.

О конструкции мангалов

Конструктивно мангалы могут различаться весьма серьезно. Но в основе металлического сооружения лежит обычно традиционный прямоугольный короб с широким днищем, боковыми и торцевыми стенами и отверстиями для поддува воздуха — они расположены вдоль боковых стенок. Такой металлически ящик крепится на ножки, они могут быть приварены к мангалу, но если сделаете их съемными, то мангал будет удобнее транспортировать и собирать.

Дно мангала должно быть с отверстиями для доступа воздуха

Чертежи пригодятся для того, чтобы при изготовлении мангала своими руками можно было просчитать потребность в материале, раскроить листовую сталь и изготовить аккуратную конструкцию.

Конструкция простейшего мангала из металла

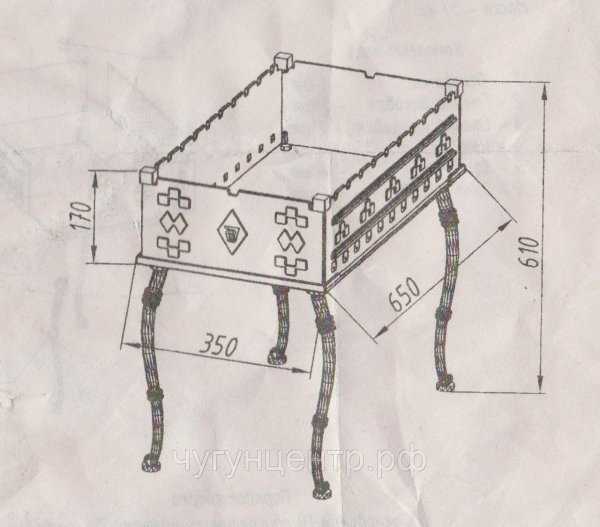

Ниже можно посмотреть чертеж разборного мангала, который изготавливается из листовой стали. Для него потребуется по две детали торца, боковины и днище. Кроме того, нужно предусмотреть 4 ножки — они могут быть из уголка 25х25 мм или же из трубы. Кроме того, понадобятся гайки для крепления и болты. Разборный мангал вряд ли удастся нарезать ровно с помощью болгарки. Лучше сделать заказ на металлообработку, чтобы в стационарных условиях вам вырубили из листа аккуратные и ровные заготовки.

Однако если вы решите сделать неразборный мангал из металла своими руками, то этот чертеж вполне подойдет. Детали нужно будет надежно приварить, хорошо, если в этом вам поможет еще один человек.

Для металлического мангала потребуется по две детали торца, боковины, днище и 4 ножки

Нужен ли дымоход?

Вопрос непраздный — некоторые, намереваясь строить мангал по всем правилам, интересуются даже установкой вытяжки с принудительным воздухообменом. Мало того, что это, может, и имеет смысл, но только в условиях закрытого помещения, так еще и затраты на электричество при устройстве принудительной вытяжки будут по любому. Так что ели ваш мангал будет на свежем воздухе, ничего «принудительного» ему не потребуется. На это есть причины:

• Дым не должен улетать сразу, так как если его не видно газами, то шашлык перегревается, приготовится быстро, но может стать пересушенным. Если дым повалит сквозь шашлык в принудительное отверстие, то будет мясу холодно, и оно готовиться станет дольше, что тоже нехорошо.
• На воздухе дым вполне нормально вентилируется естественным образом.

Вместе с тем если мангал установлен неподалеку от беседки или вовсе столовая зона расположена в непосредственно близости от мангала, то рано или поздно дым от огня все же закоптит беседку. Так что если вы намерены делать стационарный мангал, предусмотрите для него дымоход — это может быть мангал с дымовым колпаком и трубой. От нижней границы колпака до верха дымоотвода стоит заложить не меньше 80 см, колпак же должен выходить за размер мангала не менее чем на 30-50 см в разные стороны. Отрегулировать высоту можно подвесом колпака — при правильной высоте дым от мангала идет клубами вверх, а, попадая в тягу, вылетать в трубу. Такое устройство применимо к металлическим мангалам. При устройстве кирпичного сооружения дымовой канал простой, не имеет дымооборота. В этом случае тяга регулируется выдвижением вьюшки.

В условиях закрытого помещения необходимо установить дымоход для мангала

Мангал и камня или кирпича

Более основательное сооружение — конструкция из камня или кирпича. Она строится на постоянном месте, имеет более презентабельный вид и может даже украсить собой весь дачный или приусадебный участок. Однако прежде чем решаться строить такое сооружение своими руками на даче, нужно подумать, как часто будете мангалом пользоваться. Если редко и в том числе в зимних условиях, то лучше пользоваться металлическим или каменным, потому что кирпич известен тем, что отлично впитывает влагу из окружающей атмосферы. Проще говоря, чтобы протопить такой мангал в осенне-зимний период, вам понадобится куча времени и дров, пока, наконец, он дойдет до нужной для шашлыка «кондиции». В этом смысле лучше иметь все же каменное сооружение или сварить переносной металлический мангал.

Что касается того, каким должен быть чертеж мангала стационарного типа, то тут все зависит от индивидуального проекта и решения. Важно только, что расчет производится исходя из высоты, ширины и прочих характеристик. Немаловажно и то, как выглядят порядовки — особенности кладки кирпича.

Кирпичный мангал отлично впитывает влагу из окружающей атмосферы

Ход работ при устройстве кирпичного или каменного мангала:

1. Заливка бетонного армированного основания и отмостки не меньше 10 см.
2. Укладка слоя гидроизоляции.
3. Укладка красного замоченного кирпича на раствор из песка и глины.
4. Каждый третий ряд армируется сеткой и перевязкой из кирпича.
5. На кирпичах подового ряда оставляют просветы для хода воздуха. По краям топки предусмотреть металлический уголок.
6. Устройство дымоотводной трубы — может быть кирпичной и металлической.

Сделав кирпичный мангал своими руками, неплохо оборудовать и прилегающую территорию — например, заняться устройством навеса.

Заморочки с бочкой

Сегодня весьма популярна идея делать мангалы своими руками из подручного материала. Например, в интернете можно найти советы по обустройству мангала из железной бочки и даже ненужного пустого газового баллона. Несмотря на то, что материал сам по себе неплох, как раз с шашлыком тут могут быть проблемы:

• Округлое днище не позволяет углям прогреваться равномерно, поэтому они оседают по центру, а по краям не успевают прогорать до нужного состояния, воздух неравномерно поступает в огонь по той же причине.
• Стенки округлой формы возвращают тепло не шашлыку, а назад углям.

Чтобы поправить этот дефект, достаточно немного усовершенствовать конструкцию:

1. Из 80-миллиметрового уголка сделать сквозной воздуховод с отверстиями для прохода воздуха. Уголок вваривается в баллон, а концы его выходят наружу.
2. Баллон отпилить на треть сверху, чтобы ширина верхнего проема не превышала 25 см — почти как при обычном мангале.

Похожие статьи

Мангал разборный-раскладной своими руками (+чертежи+размеры) | Своими руками

Содержание ✓

• ✓ Складывание мангала — рисунки и размеры
• ✓ Складывание собственных рук Мангала — Альтернативы на видео

В начале последнего «сезона барбекю» Я сделал складывание из листового металла. толщиной 1 мм и обрезки уголка, которые я теперь постоянно ношу с собой в багажнике своей машины. Сделать его несложно, так что если вы любите отмечать праздники на природе, никогда не поздно повторить мою идею.

В первую очередь я подготовил чертеж деталей жаровни с размерами (см. рисунок на стр. 17). Я подбирал их так, чтобы в сложенном виде конструкция легко помещалась в дипломате и не требовала специального чехла для переноски.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

По чертежу вырезал дно, загнул его короткие концы так, чтобы борта были высотой 40 мм. По длинным сторонам приварил отрезки уголков 40×25 мм, которые не только необходимы для монтажа стен, но и служат ребрами жесткости. В уголках по всей длине на равном расстоянии друг от друга просверлил отверстия для лучшего сцепления при горении.

Далее по чертежу сделал короткие стены. Я прикрутил их с торцов к уголкам винтами М5 (фото 1). Я не сильно затягивал гайки, чтобы можно было складывать и раскладывать стенки. А чтобы они не откручивались, зашлепал концы болтов молотком.

После этого по чертежу сделал боковые стенки. В нижних углах сделал прямоугольные вырезы под болты крепления торцевых стенок. Снизу и по бокам приварил крюки (фото 2), с помощью которых стенки будут соединяться с днищем и торцами. Для соблюдения необходимого зазора при сварке под крюки подкладывал металлические пластины необходимой толщины.

Из обрезков уголка 40×25 мм приварил П-образные ножки со шпильками на свободных концах (фото 3) Для крепления их к днищу приварил на необходимом расстоянии трубчатые хомуты по углам последних ( фото 4)

Складной мангал готов.

Разбирается очень просто: снимаю боковые стенки и кладу их на дно, затем отсоединяю ножки и ставлю их поверх стенок, закрываю все торцевыми досками (фото 5), в таком виде Я положил их в дипломат. Кроме того, гриль я оснастил противнем от старой духовки, сеткой из армирующей сетки и кочергой, которую сделал из стального прутка.

Смотрите также: Отличный мангал из газового баллона своими руками — мастер-класс и фото

МАНГАЛ СКЛАДНОЙ СДЕЛАТЬ — ЧЕРТЕЖИ И РАЗМЕРЫ своими руками чертежи

Посмотреть это видео на YouTube

Складной мангал чемодан

Посмотреть это видео на YouTube

Еще один складной мангал + деталировка и раскрой

Посмотреть это видео на YouTube

© Автор: Валерий Василюк, Фото
