Устройство дымохода в деревянном доме

Очень серьезным и ответственным мероприятием будет устройство дымохода в деревянном доме. Причина тому – высокая температура продуктов горения, образующихся в печах. Деревянные поверхности при 200 градусов уже начинают обугливаться, а при нагревании деревянных конструкций до 300 градусов – пожар неизбежен. Температура же продуктов горения, поступающих в печную трубу может достигать 500 градусов, а в отдельных случаях в ней может наблюдаться и открытый огонь. Таким образом, недостаточная изоляция печных труб от деревянных конструкций может привести к трагическим последствиям.

устройство дымохода в деревянном доме.

Содержание

Что нужно знать о правилах монтажа дымохода в деревянном доме?
Требования к обустройству дымоходов
Кирпичный дымоход в деревянном доме
- Проход дымохода сквозь деревянное перекрытие
- Примыкание дымоходов к стенам из дерева
- Прохождение дымохода через кровлю деревянного дома
- Расположение дымовой трубы на кровле деревянного здания
Дымоходы из керамики для деревянных зданий
Металлические дымоходы для деревянных зданий
Устройство дымохода в деревянном доме: обучающее видео:

Что нужно знать о правилах монтажа дымохода в деревянном доме?

Постоянная температура продуктов сгорания в дымовых устройствах отопительных систем может отличаться в зависимости от из конструкции, от конструкции дымоходной системы и по мере удаления от места сгорания. Из приведенной таблицы вы сможете узнать, какова температура продуктов сгорания в тех или иных отопительных приборах.

температура продуктов сгорания

Дома из дерева используются человечеством уже множество лет. Конечно же, за это время выработан определенный свод правил, который сконцентрировал опыт строительства систем печного отопления в таких жилищах. В нашей стране строительный опыт в этой области собран в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Мы постараемся в подробной форме изложить вам всю суть информации, содержащейся в этом документе.

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

проход дымохода через деревянное перекрытие

Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Металлические дымоходы для деревянных зданий

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра. Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Устройство дымохода в деревянном доме: обучающее видео:

Монтаж дымохода в деревянном доме: устройство, установка

Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

Уютный камин в уютном доме требует серьёзного дымохода.

Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

Содержание

1 Технические предпосылки к выбору
2 Кирпичный дымоход
- 2.1 Междуэтажное перекрытие
- 2.2 Стена
- 2.3 Высота трубы над кровлей
3 Керамические дымоходы
4 Металлические дымоходы
- 4. 1 Перекрытие
- 4.2 Кровля
- 4.3 Проход через стену

Технические предпосылки к выбору

Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

Таблица 1.

Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
Серьёзный вес требует фундамента.
Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.Примыкание к деревянной стене.

Стена

Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
Из-за существенного веса дымоходной системы требуется монтаж фундамента.

Схема керамического дымохода.

Металлические дымоходы

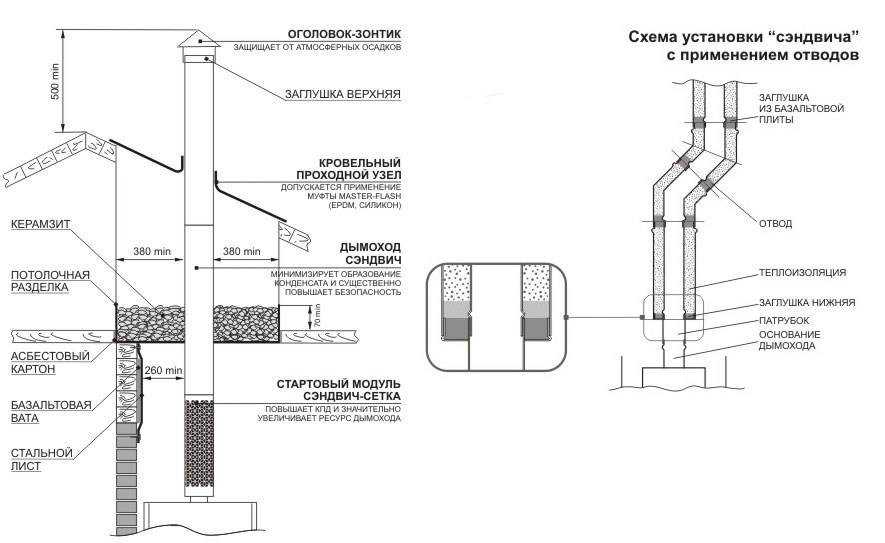

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

Удобство и быстрый монтаж.
Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

от 0,5 мм для газовых, солярочных и пеллетных котлов;
от 0,8 до 1,0 мм для печей, банных печей и каминов;
от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
Эта разделка называется чердачной или межэтажной.
Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
Проводим через круглое отверстие дымоход.
Заполняем пространство базальтовой ватой

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Разделка заводская.Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

Крышная разделка.

Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Проход через кровлю.

Проход через стену

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

Дымоход внешний.

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!

Как вам статья?

Алексей Петрович

Задать вопрос

Как установить дымоход для дровяной печи через крышу

Хотите насладиться комфортом дровяной печи, но дома нет дымохода? Ничего страшного! Его просто установить. Прежде чем записаться на дорогостоящую профессиональную установку, позвольте представить пошаговое руководство по самостоятельной установке дымохода дровяной печи через крышу. №

При наличии подходящих инструментов и внимания к деталям вы вполне можете сделать дымоход для дровяной печи своими руками. Это может быть утомительным процессом, но требует только основных строительных технологий. Короче говоря, все, что вам нужно сделать, это:

Найдите, отметьте и прорежьте центральную точку трубы дымохода и вставьте ее в потолочную опорную коробку.
Для регулируемого оклада крыши повторите процесс на внешней стороне крыши.
Соберите вместе все компоненты трубы и проденьте ее через оклад.
Принять окончательные меры по изоляции и собрать дымовую трубу.
Вставьте его в потолочную опорную коробку для перехода с дымоходной трубой.

Вот оно! Прямая дровяная печь с дымоходом, проходящим через крышу.

Возможно, это прозвучало как кусок пирога. Тем не менее, вы должны быть осторожны. Это сводится к тому, насколько вы знакомы с методами строительства. При правильном руководстве вы сможете установить дымоход через крышу в кратчайшие сроки. Если вы хотите подробно изучить каждый шаг, продолжайте читать дальше!

Необходимые материалы

Прежде чем приступить к самому процессу, убедитесь, что у вас есть все необходимое. Хотя большинство режущих инструментов можно заменить в зависимости от наличия, следующие инструменты необходимы для надежной герметизации дымохода.

Труба дымохода и конструкция трубы дровяной печи.
Потолочная опорная коробка будет выступать вниз и обеспечивать удлинение для обеих труб для перехода.
Отвес поможет найти и отметить центральную точку потолка.
Регулируемая обшивка крыши защитит любые открытые пути для прохождения нежелательных веществ через дымоход.
Штормовой воротник и дождевик на дымоход будут работать вместе, чтобы предотвратить попадание воды из воздуха или талого снега.

Расположение печи

Для начала вы должны определить точное положение дровяной печи. Если вы уже установили его, пусть будет. Однако общее правило заключается в том, чтобы выбирать самое обитаемое место в доме, чтобы тепло использовалось эффективно.

Центральная точка

Расположение

Теперь поместите часть трубы дымохода непосредственно на соединение печи. Вытяните отвес от потолка, чтобы найти центральную точку трубы, чтобы пробить крышу. Вместо этого вы можете использовать коробку для мела. Согласно стандартам NFPA, труба должна находиться на расстоянии 18 дюймов от горючих материалов.

Конечно, для неопытных пользователей использование отвеса может вызвать затруднения. Чтобы помочь вам, вот некоторая наглядная помощь по использованию отвеса:

Маркировка

Вам нужно будет отметить точку, просверлив отверстие в обшивке крыши. Позже во время резки отмеченный центр позволит добиться большей точности. Для этой цели используйте потолочную опорную коробку.

Резка

Вставьте опорную коробку в отверстие и прикрепите ее к потолочным балкам. Вставьте единственную дымовую трубу в коробку, чтобы определить, где вырезать отверстие на крыше. Кроме того, вы можете напрямую отметить диаметр отверстия на внешней стороне крыши.

Размеры должны соответствовать спецификациям компании и строительным нормам. В любом случае, теперь вы знаете, где резать. Используйте лобзик или Sawzall, чтобы прорезать.

Регулируемый отлив крыши

Определение положения

Приложите регулируемый отлив к крыше, затем поместите его прямо над вырезанными отверстиями. Потяните его вниз на несколько дюймов и отметьте верхний край карандашом. Теперь возьмите несколько ножниц по металлу, прорежьте линию по ширине оклада с дополнительными 2 дюймами черепицы с каждой стороны, чтобы освободить достаточно места.

Регулировка

Теперь вам нужно отрегулировать обшивку крыши. Один из способов может заключаться в том, чтобы положить большое количество силикона, чтобы скользить оклад под черепицу. В завершение прикрутите его к настилу крыши и нанесите силикон на каждый винт.

Вы также можете использовать традиционную технику чеканки, чтобы отрегулировать гидроизоляцию. Отрегулируйте его положение и нанесите полдюйма герметика на основание. Нанесите еще одну половину по его окружности, край, который будет соприкасаться с поверхностью крыши. Нажмите на нее, и регулируемая крыша будет готова и установлена на место.

Дымоход для дровяной печи

Возьмите руководство по эксплуатации, продемонстрируйте свои навыки строителя и соберите дымоход для дровяной печи. Обязательно поместите переходник трубы в охватываемую часть трубы. Этот компонент представляет собой часть с утопленной изоляцией. Адаптер в дальнейшем облегчит установку печной трубы. Когда все будет готово, аккуратно вставьте первую секцию в опорную коробку через оклад.

Отделочные работы на крыше

Прикрепление дождевика и штормового воротника будет вашим последним шагом на крыше. Используйте гаечный ключ 5/16 для крышки от дождя и достаточно толстый слой силикона, чтобы герметизировать воротник с трубой дымохода. Такие меры гарантируют, что нежелательные вещества, такие как вода, мусор и насекомые, не попадут в проход.

Одностенная печная труба

Спуститесь по крыше, зайдите внутрь и соберите свою одностенную печную трубу. Наденьте гайку трубы на болт адаптера трубы на трубе дымохода. Прикрепите все оставшиеся отрезки трубы и оборудования. Убедитесь, что ваша печная труба идет прямо к печке.

Завершите это декоративным кольцом вокруг опорной коробки, чтобы полностью герметизировать установку. Вы можете прикрутить воротник к коробке.

На этом процесс установки завершен, а практическая реализация остается за вами. Однако, помимо вашего национального строительного кодекса, в этом процессе есть еще несколько технических моментов. Когда мы обсуждаем их правила, обязательно учитывайте и их.

В то время как эти шаги описывают, как установить дымоход, некоторые визуальные подсказки могут увеличить ваши шансы на успешную установку. В качестве мини-оговорки, видео не включает использование отвеса. Некоторые части также могут отсутствовать в нашем списке. Тем не менее, он по-прежнему удобен в качестве визуального руководства для выполнения описанных выше шагов.

Какой высоты должен быть дымоход для дровяной печи над крышей?

В соответствии со стандартами дымоход дровяной печи всегда должен находиться на расстоянии 3 фута от верхней стороны крыши. Кроме того, он должен находиться на расстоянии 2 футов от любых препятствий, обнаруженных в радиусе 10 футов. Эти препятствия могут включать линию крыши, любые здания или даже нависающие деревья.

Должна ли труба дровяной печи идти прямо вверх?

Труба дровяной печи должна быть максимально короткой и прямой. По крайней мере, 80% его должно быть вертикальным. Если это так важно, один или два 9Углы 0˚ самое большее можно сделать частью конструкции. Горизонтальная часть не должна возвышаться более чем на четверть от погонной ноги. Эти меры предосторожности необходимы для хорошего процесса черчения.

Нужен ли осмотр дымохода?

Каждый должен осмотреть свой дымоход перед покупкой. После установки необходимо осматривать дымоходы каминов и вентиляционные отверстия один раз в 12 месяцев. Вы должны уделять внимание любой области, которая, по вашему мнению, нуждается в обслуживании во время проверки.

Что делать, если у меня уже есть дымоход?

Дровяную печь можно использовать с уже установленным дымоходом. Только имейте в виду, что печная топка или дымовая труба, которую вы приобретаете, должны соответствовать размеру дымохода.

Final Takeaway

Единственное, что отделяет вас от идеально установленной трубы дымохода дровяной печи, это сила воли. Мы предоставили вам все детали, которые могут вам понадобиться. После небольшого исследования расположение дымохода не составит труда. Мы надеемся, что вы нашли статью информативной и проницательной.

Перед тем, как вы уйдете, вас интересуют другие темы? Нужна помощь в утеплении сводчатого потолка? Посмотрите наш пост здесь.

Как насчет кострищ? Если вам нужно руководство о том, как начать, ознакомьтесь с нашим постом здесь. До скорого!

Как установить дымоход для дровяной печи через крышу (Полное руководство)

Если вы ищете способ отапливать свой дом, экономя деньги на отоплении, то установка дымохода для дровяной печи может быть идеальным решением. В этом сообщении блога мы покажем, как установить дымоход для дровяной печи через крышу, и обсудим некоторые из лучших брендов, которые вы можете найти.

Установка дымохода для дровяной печи может быть сложной задачей, но с этим полным руководством она будет максимально простой. Первое, что вам нужно сделать, это подняться на крышу и измерить, где ваш дымоход должен выходить из стены вашего дома. После того, как вы узнаете, где он выйдет, сделайте несколько измерений и убедитесь, что в этом месте нет препятствий, таких как деревья или линии электропередач. Как только вы нашли открытое место для дымохода, пришло время прорезать дыру в крыше!

Определение высоты дымохода и уклона крыши

Какой высоты дымоход и какой уклон крыши будет использоваться для его установки? Определение этих вещей перед началом строительства дымохода для дровяной печи своими руками через крышу гарантирует, что вы построите что-то достаточно прочное, чтобы выдержать вес и тепло, создаваемые сжиганием дров. Если у вас уже есть металлический дымоход, вы можете использовать эту высоту для расчета высоты дымохода вашей новой дровяной печи. Если вы просто устанавливаете металлический дымоход, не забудьте добавить еще шесть дюймов для безопасности и устойчивости, а также убедитесь, что дымоход достаточно высок, чтобы отводить тепло, не создавая опасности возгорания.

Определение высоты дымохода дровяной печи – Измерьте от уровня земли до того места, где дымоход будет выходить из крыши. Вот какой высоты она должна быть, чтобы ваша дровяная печь своими руками была достаточно высокой.

Определение уклона крыши – Используйте линейку для измерения высоты стропил вашей крыши. Здесь вы прикрепите дымоход дровяной печи через крышу. Вы можете прикрепить печную трубу к стропилу с помощью специальных скоб или просверлить крышу и добавить болт с проушиной. Если у вас уже есть металлический дымоход, вы можете использовать эту высоту для расчета высоты дымохода вашей новой дровяной печи.

Установка гидроизоляции крыши

Фартук крыши представляет собой кусок металла, который устанавливается поверх прохода, чтобы предотвратить попадание воды за него. Вы можете купить их в местном хозяйственном магазине или магазине товаров для дома. Размер, который вы получите, будет зависеть от типа дымохода дровяной печи, дымохода и других аксессуаров, которые вы устанавливаете через крышу. В этом руководстве мы будем устанавливать металлическую обшивку крыши для установки дымохода дровяной печи.

Вырезание отверстий в потолке для дымохода и вентиляционной трубы

Вырезать отверстие для дымохода и вентиляционной трубы – задача не из легких. Вам понадобится сабельная пила (sawzall) или циркулярная пила, чтобы прорезать гипсокартон, фанерную обшивку, изоляцию, стекловолокно и металлическую кровлю/сайдинг. Это можно сделать с помощью ручной пилы, но это будет очень сложная и трудоемкая работа. Если вам неудобно использовать эти инструменты, возможно, попросите кого-нибудь о помощи или наймите их подрядчику (но будьте готовы заплатить).
Мы сочли, что проще всего вырезать отверстие между двумя стропилами, а не через существующую вентиляционную решетку, потому что мы не хотели, чтобы нам на голову падала незакрепленная черепица. Стропила дали нам место, чтобы прибить фанеру и стоять, пока мы вырезаем отверстие.
— Вентиляционная труба для дровяных печей должна быть не меньше диаметра дымовой трубы (минус два дюйма), чтобы в вашем домашнем отопительном приборе происходило правильное сгорание. Если у вас недостаточно вентиляции, это может привести к попаданию дыма обратно в дом, сжиганию слишком большого количества креозота в дымоходе и срабатыванию детекторов угарного газа. Получите одобренный UL комплект, в котором есть заслонка со стороны дымохода, чтобы воздух не попадал в дымоход, когда он не используется.
Обязательно дважды отмерь и один раз отрежь! Не торопитесь, возьмите карандаш или ручку, чтобы отметить разрезы в обшивке, чтобы вы знали, где резать. Попросите помощника держать валенки, пока вы вырезаете отверстия для труб, если это необходимо.

Крепление дымовой трубы с помощью подвесов

Одним из наиболее важных моментов при установке дровяной печи является ее надежность. Это включает в себя обеспечение того, чтобы ваш дымоход имел надлежащие опоры и распорки, чтобы он не упал или не оторвался от стены, если на улице будет сильный порыв ветра. Установка металлической H-образной скобы достаточно далеко над печью будет иметь большое значение для защиты дымохода. Вы также можете установить металлические ленты вокруг дымохода, чтобы при необходимости обеспечить дополнительную поддержку.

Герметизация трубы дымохода изоляционной пеной

Герметизация трубы дымохода изоляционной пеной является важным этапом. Последнее, что вам нужно, это чтобы воздух проходил через ваши стены и выходил из дымохода, что приведет к плохой тяге (и трате топлива). Быстрый поиск в Google Images показывает, какой ущерб могут нанести сквозняки! Взгляните на эту картинку:

Как герметизировать дымоход изоляционной пеной:

Убедитесь, что вы работаете на чистой поверхности (крыше) и что дымоход расположен в той части вашего дома, где не слишком холодно. или горячий. Вы не хотите, чтобы вся эта работа была отменена!
Нарежьте куски изоляции из стекловолокна на небольшие полоски, которые заполнят пространство между дымоходом и крышей.
Используйте пистолет для герметика, чтобы нанести изоляционную пену вокруг любых зазоров, которые вы можете найти, например, там, где две секции дымохода встречаются или соединяются с другой трубой. Подождите 24 часа, пока он высохнет, прежде чем продолжить другие шаги в этом проекте. После полного высыхания между изоляционной пеной и дымоходом или крышей не должно быть зазоров, которые препятствуют выходу воздуха.

Уплотнение вокруг вентиляционной трубы

Вам нужно будет уплотнить вокруг вентиляционной трубы высокотемпературным силиконом или любым другим способом, который вы предпочитаете. Просто убедитесь, что он защищен от атмосферных воздействий и не пропускает воздух. Этот шаг может не потребоваться в зависимости от вашего комплекта облицовки дымохода.

Установка облицовки дымохода Когда вы будете готовы установить облицовку дымохода, разверните ее так, чтобы она немного провисала. Он ни в коем случае не должен быть тугим или тугим. Вы также можете использовать кусок веревки, чтобы протянуть его, если это необходимо для этого шага (не сворачивайте новую гибкую трубу дымохода). *Когда будете обрезать подкладку, оставьте несколько дополнительных дюймов для игры. Вы всегда сможете отрезать больше позже, если потребуется.*

Отрезание существующего дымохода Если ваш дымоход все еще установлен в стене и еще не снят, его нужно будет спилить, чтобы у вас был доступ для установки нового дымохода. Возможно, вам придется разрезать кровельный материал вокруг него или вы можете просто удалить все это, если нет другого пути (в зависимости от того, как был построен ваш дом).

После того, как старый дымоход будет удален, вам нужно будет замазать место, где он когда-то был установлен.

Крепление к отливу на крыше дома

Вам нужно будет сделать небольшой разрез в отливе на крыше вашего дома. Здесь вы прикрепите к нему трубу дымохода. Размер отверстия не имеет большого значения, главное, чтобы в этом месте не было протечек во время дождя или снегопада. Убедитесь, что обе стороны надежно загерметизированы герметиком и винтами. Убедитесь, что все надежно и нет щелей, иначе у вас будут проблемы с утечкой дыма из трубы в ваш дом.

Вы не всегда можете полагаться на то, что люди говорят или публикуют в Интернете, не видя этого своими глазами. Никогда не стоит принимать что-либо за чистую монету, поэтому мне нравится проводить собственные исследования в Интернете. Например, я наткнулся на пост о том, как установить дымоход для дровяной печи через крышу, и в нем не было подробностей о том, что вам нужно или где все разместить. По сути, это было просто заявление о том, что если в вашем доме его еще нет, вы можете подумать о том, чтобы установить еще одну трубу для дымоудаления, а не просто выводить пары наружу через отверстие.

Хотя это кажется хорошей идеей, на практике это не очень хорошо работает, поскольку у вас может не хватить высоты для этого, и дым начнет проникать в ваш дом, а не выходить из него. Вот почему я решил составить собственное руководство о том, как установить дымоход для дровяной печи через крышу. В нем не только рассказывается, как правильно это сделать, но также даются некоторые советы и приемы, с которыми я столкнулся, проводя собственное исследование по этой теме.

Добавление внешних отделочных досок или сайдинг на открытые участки трубы

Если вы хотите завершить установку, добавив внешние отделочные доски или сайдинг на открытые участки трубы, потребуется несколько дополнительных шагов.

Первый заключается в создании стартовой шпильки из трубы. Во-вторых, прикрепите один конец вашей обшивочной доски или сайдинга шурупами к этой скошенной стойке, чтобы при установке она плотно прилегала к кровельному материалу и удерживала все на месте, пока герметик сохнет между обеими областями.

Охрана окружающей среды и безопасность

Процесс установки дымохода дровяной печи через крышу очень безопасен и безвреден для окружающей среды. Для установки не требуются какие-либо электроинструменты, что делает его идеальным для владельцев домов, которые живут вне сети или в экологически чистых районах, где устройства, работающие на газе, не одобряются, например, в многоквартирных домах и ТСЖ. Кроме того, установка трубопровода требует лишь некоторых базовых столярных навыков с использованием лишь нескольких обычных инструментов (молоток, пила, дрель) и минимального количества материалов.

Материалы, необходимые для установки дымохода:

Сверло со сверлом ¼ дюйма.
Пила для раскроя фанеры для воротника дымохода. Убедитесь, что она достаточно глубокая, чтобы вы могли ввинтить два куска дерева с каждой стороны, создавая плотное прилегание к трубе при установке через крышу. Отрежьте по крайней мере ½ дюйма в глубину и достаточно большой, чтобы соответствовать толщине вашей трубы дымохода.
Винты для крепления манжеты вокруг трубопровода и атмосферостойкий герметик, такой как герметик или глина, используемые при ремонте кровли.
Искатель шпилек (для поиска деревянных балок внутри стен).
Деревянные прокладки (тонкие деревянные бруски, которыми можно подпирать крышу во время работы)
Лестница, достаточно высокая, чтобы залезть на крышу дома.

Советы по безопасности при установке дымохода для дровяной печи

Чтобы установить дымоход для дровяной печи через крышу, вы должны следовать этим советам по безопасности. Прежде всего, не пытайтесь выполнить этот проект, если на улице мороз или идет сильный снегопад — зимой ваша крыша будет гораздо более скользкой, чем в другое время года.

Затем подождите, пока по прогнозу не будет ветра или дождя, так как это сделает работу на вашей крыше опасной и сложной. Даже если это хороший день, вам, возможно, придется подождать некоторое время, прежде чем начать работу, чтобы убедиться, что никому больше не нужен доступ к дымоходу. Вы же не хотите, чтобы кто-то поднялся на вашу крышу, пока вы там!

Наконец, убедитесь, что в доме есть кто-то с огнетушителем на случай, если что-то пойдет не так. Если ваша крыша достаточно высока, чтобы это было безопасно, также может помочь, если кто-то выйдет наружу и присмотрит за вами, пока вы работаете.

В этом руководстве описаны все необходимые шаги для установки дымохода дровяной печи через крышу.

Если вы будете следовать этим инструкциям, ваш проект будет успешным.

Часто задаваемые вопросы

Какова высота этой печной трубы?

Длина комплекта дымохода зависит от вашего конкретного применения. Пожалуйста, ознакомьтесь с нашим калькулятором высоты дымохода, чтобы определить, какой продукт вам нужен, исходя из высоты вашего устройства и расстояния до горючих материалов. Для справки, мы рекомендуем вам установить дровяной камин или каменную печь с высотой устройства от 32 до 78,9.0003

Какой размер этой печной трубы?

Внутренний диаметр (ID) нашего комплекта дымохода указан в названии продукта. Например, номер детали 1000 имеет внутренний диаметр четыре дюйма. Эта информация будет полезна, если вы планируете облицовывать дымоход печным покрывалом или другим изоляционным материалом.

Каков вес этой печной трубы?

Этот продукт весит приблизительно 16 фунтов, что может варьироваться в зависимости от высоты дымохода и расстояния до горючих материалов. Наши продукты рассчитаны на максимальную температуру 2000 градусов по Фаренгейту, поэтому, пожалуйста, планируйте соответствующим образом, если у вас есть высокотемпературные приборы, такие как пеллетные печи или камины.

Какая гарантия на этот продукт?

На наши комплекты дымоходов распространяется 20-летняя ограниченная гарантия, которая распространяется на любые дефекты материалов и изготовления с момента покупки. Обратите внимание, что ущерб, вызванный неправильной установкой или другими модификациями, не покрывается нашим гарантийным соглашением. Повреждение вашего имущества также может привести к исключению из нашего гарантийного соглашения.

Чем этот продукт лучше других брендов?

Наша продукция производится в США, и для вашего спокойствия предоставляется 20-летняя ограниченная гарантия. Труба печи имеет внутренний диаметр (ID) четыре дюйма, что может быть полезно, если вы планируете покрыть ее изоляцией, такой как огнеупорные одеяла печи.

Как определить высоту дымохода?

Вы можете использовать наш Калькулятор высоты дымохода, который поможет вам выбрать, какой продукт лучше всего подходит для вашего применения. Обратите внимание, что мы рекомендуем минимум 24 дюйма над любым кровельным материалом и 42 дюйма над любыми элементами каркаса (например, потолочными балками). Если вам нужна дополнительная помощь, пожалуйста, свяжитесь с нами по телефону или электронной почте.

Как измерить комплект труб для печки?

Пожалуйста, обратитесь к информации о вашем конкретном комплекте дымохода и проверьте внутренний диаметр (ID), указанный в его описании. Если вам нужны дополнительные измерения, свяжитесь с нами, чтобы мы могли помочь определить, какой размер лучше всего подходит для вашего приложения.

Как установить комплект труб печки?

Процесс установки зависит от высоты дымохода и расстояния до горючих материалов. Полное руководство можно найти в нашем Руководстве по установке дымохода для камина. Если вам нужна дополнительная помощь, мы рекомендуем проконсультироваться с профессиональным подрядчиком или связаться с нами напрямую по телефону или электронной почте.

Как почистить дымоход?

Наша основная рекомендация – обратиться в профессиональную службу трубочистов. Если вы решите попробовать это сделать самостоятельно, мы рекомендуем использовать щетку и скребок, а также пылесос для пепла, такой как инструмент для очистки от пепла. Обратите внимание, что этот инструмент не следует использовать с пеллетными печами, так как высокие температуры могут повредить ваш комплект дымохода.

Как определить, какой размер комплекта печных труб мне нужен?

Внутренний диаметр (ID), указанный в названии нашего продукта, будет полезной информацией для определения необходимого вам размера. Например, артикул 1000 имеет внутренний диаметр четыре дюйма и лучше всего подходит для приборов высотой 32 78. Если вы планируете облицовывать комплект дымохода изоляцией, мы рекомендуем использовать наш Калькулятор высоты дымохода, чтобы определить, какой размер лучше всего подойдет. применение и материалы, которыми вы будете его облицовывать. Обратите внимание, что мы предлагаем различные комплекты для каменных печей, а также для дровяных каминов.

Заключение

Эта статья должна помочь вам разобраться, какой дымоход для дровяной печи подходит для вашего дома. Бывают трех типов: сборные, заводские и каменные.
