Максимальная длина контура водяного теплого пола: укладка и расчет оптимального значения

Прокладка труб обогрева под покрытием пола считается одним из лучших вариантов отопления дома или квартиры. Они потребляют меньше ресурсов для поддержания указанной температуры в комнате, превышают стандартные настенные радиаторы по уровню надежности, равномерно распределяют тепло в помещении, а не создают отдельные «холодные» и «горячие» зоны.

Длина контура водяного теплого пола — важнейший параметр, который необходимо определить до начала монтажных работ. От него зависит будущая мощность системы, уровень нагрева, выбор комплектующих и конструктивных узлов.

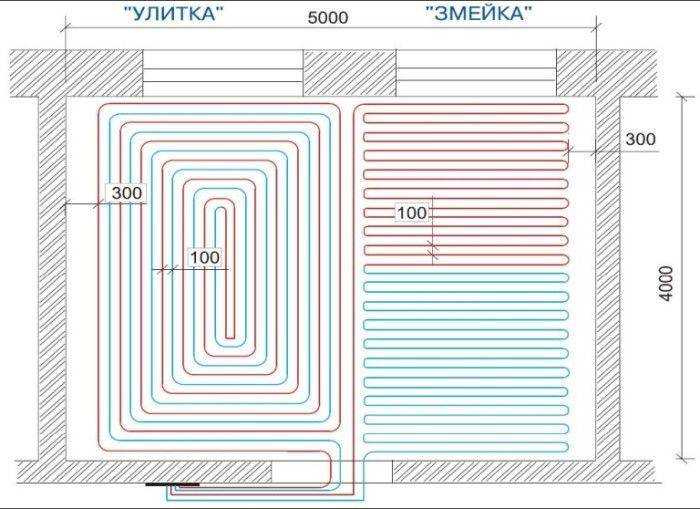

Варианты укладки

Строителями используются четыре распространенных схемы укладки труб, каждая из которых лучше подходит для использования в помещении различной формы. От их «рисунка» в немалой степени зависит максимальная длина контура теплого пола. Это:

«Змейка». Последовательная укладка, где горячая и холодна линия, идут друг за другом. Подходит для помещений вытянутой формы с разделением на зоны различной температуры.
«Двойная змейка». Применяется в прямоугольных комнатах, но без зонирования. Обеспечивает равномерное прогревание площади.
«Угловая змейка». Последовательная система для помещения с равной длиной стен и наличием зоны низкого прогревания.
«Улитка». Сдвоенная система прокладывания, подходящая для приближенных к квадрату форм комнат без холодных участков.

Выбранный вариант укладки оказывает влияние на максимальную длину водяного пола, потому что меняется количество петель труб и радиус изгиба, который также «съедает» определенный процент материала.

Расчет длины

Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно. Чтобы получить необходимое значение понадобится следующая формула:

Ш*(Д/Шу)+Шу*2*(Д/3)+К*2

Значения указываются в метрах и означают следующее:

Ш — ширина комнаты.
Д — длина помещения.
Шу — «шаг укладки» (расстояние между петлями).
К — расстояние от коллектора до точки соединения с контурами.

Полученная в результате вычислений длина контура теплого пола дополнительно увеличивается на 5%, куда входит небольшой запас на нивелирование ошибок, изменение радиуса сгибания трубы и соединение с фитингами.

В качестве примера расчета максимальной длины трубы для теплого пола на 1 контур возьмем помещение в 18 м2 со сторонами в 6 и 3 м. Расстояние до коллектора составляет 4 м, а шаг укладки 20 см, получается следующее:

3*(6/0,2)+0,2*2*(6/3)+4*2=98,8

К результату добавляется 5%, что составляет 4,94 м и рекомендуемая длина контура водяного теплого пола увеличивается до 103,74 м, которые округляются до 104 м.

Зависимость от диаметра труб

Второй по важности характеристикой является диаметр используемой трубы. Она напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, который отвечает за циркуляцию теплоносителя.

В квартирах и домах со средним размером комнат используются трубы 16, 18 или 20 мм. Оптимальным для жилых помещений является первое значение, оно сбалансировано в плане затрат и производительности. Максимальная длина контура водяного теплого пола 16 трубой составляет 90-100 м в зависимости от выбора материала трубы. Превышать этот показатель не рекомендуется, потому что может образоваться так называемый эффект «запертой петли», когда, вне зависимости от мощности насоса движение теплоносителя в коммуникации прекращается из-за высокого сопротивления жидкости.

Чтобы выбрать оптимальное решение и учесть все нюансы, лучше обратиться к нашему специалисту за консультацией.

Количество контуров и мощность

Монтаж системы отопления должен соответствовать следующим рекомендациям:

Одна петля на помещение небольшой площади или часть большого, растягивать контур на несколько комнат нерационально.
Один насос на коллектор, даже если заявленной мощности достаточно на обеспечение двух «гребенок».
При максимальной длине трубы теплого пола 16 мм в 100 м коллектор устанавливается не более чем на 9 петель.

Если максимальная длина петли теплого пола 16 трубы превышает рекомендованное значение, то помещение разбивается на отдельные контуры, которые соединяются в одну отопительную сеть коллектором. Чтобы обеспечить равномерное распределение теплоносителя по всей системе, специалисты советуют не превышать разницу между отдельными петлями в 15 м, иначе меньший контур прогреется гораздо сильнее, чем больший.

Но что делать, если длина контура теплого пола 16 мм трубы различается на значение, которое превышает 15м? Поможет балансировочная арматура, которая изменяет циркулирующее по каждой петле количество теплоносителя. С ее помощью разница длин может составлять почти два раза.

Температура в комнатах

Также длина контуров теплого пола для 16 трубы оказывает влияние на уровень нагрева. Для поддержания комфортной среды в помещении нужна определенная температура. Для этого прокачиваемая в системе вода нагревается до 55-60 °C. Превышение этого показателя может пагубно сказаться на целостности материала инженерных коммуникаций. В зависимости от назначения комнаты в среднем получаем:

27-29 °C для жилых комнат;
34-35 °C в коридорах, прихожих и проходных помещениях;
32-33 °C в комнатах с повышенной влажностью.

В соответствии с максимальной длиной контура теплого пола 16 мм в 90-100 м разница на «входе» и «выходе» смесительного котла не должна превышать 5 °C, иное значение свидетельствует о теплопотере на отопительной магистрали.

Оптимальная длина контура теплого пола: tvin270584 — LiveJournal

«Теплые полы» давно уже не воспринимаются как некая экзотика – все больше хозяев домов обращаются к этой технологии обогрева своих жилых владений. Такая система может полностью брать на себя функцию полноценного отопления жилья, или работать в тандеме с классическими отопительными приборами – радиаторами или конвекторами. В статье мастер сантехник расскажет, об ограничениях на длину одного контура теплого пола.

Необходимые данные для расчета

Для поддержания заданного температурного режима в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.

Сначала необходимо собрать исходные данные, на основании которых будет выполнен расчет и которые состоят из следующих показателей и характеристик:

Температура, которая должна быть над покрытием пола;
Схема раскладки петель с теплоносителем;
Расстояние между трубами;
Максимально возможная длина трубы;
Возможность использования нескольких различных по длине контуров;
Подключение нескольких петель к одному коллектору и к одному насосу и возможное их количество при таком подключении.

На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и благодаря этому обеспечить комфортный температурный режим в помещении с минимальными затратами на оплату энергообеспечения.

Варианты укладки

Строителями используются четыре распространенных схемы укладки труб, каждая из которых лучше подходит для использования в помещении различной формы.

«Змейка»

Последовательная укладка, где горячая и холодна линия, идут друг за другом. Подходит для помещений вытянутой формы с разделением на зоны различной температуры.

«Двойная змейка»

Применяется в прямоугольных комнатах, но без зонирования. Обеспечивает равномерное прогревание площади.

«Угловая змейка»

Последовательная система для помещения с равной длиной стен и наличием зоны низкого прогревания.

«Улитка»

Сдвоенная система прокладывания, подходящая для приближенных к квадрату форм комнат без холодных участков.

Расчет длины

Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно. Чтобы получить необходимое значение понадобится следующая формула:

Ш*(Д/Шу)+Шу*2*(Д/3)+К*2

Значения указываются в метрах и означают следующее:

Ш — ширина комнаты.
Д — длина помещения.
Шу — «шаг укладки» (расстояние между петлями).
К — расстояние от коллектора до точки соединения с контурами.

В качестве примера расчета максимальной длины трубы для теплого пола на 1 контур возьмем помещение в 18 м² со сторонами в 6 и 3 м. Расстояние до коллектора составляет 4 м, а шаг укладки 20 см, получается следующее:

3*(6/0,2)+0,2*2*(6/3)+4*2=98,8

Зависимость от диаметра труб

Количество контуров и мощность

Монтаж системы отопления должен соответствовать следующим рекомендациям:

Одна петля на помещение небольшой площади или часть большого, растягивать контур на несколько комнат нерационально.
Один насос на коллектор, даже если заявленной мощности достаточно на обеспечение двух «гребенок».
При максимальной длине трубы теплого пола 16 мм в 100 м коллектор устанавливается не более чем на 9 петель.

Температура в комнатах

27-29 °C для жилых комнат;
34-35 °C в коридорах, прихожих и проходных помещениях;
32-33 °C в комнатах с повышенной влажностью.

Видео

В сюжете — Как не ошибиться с длиной трубы теплого пола

В сюжете — Какая максимальная длина контура тёплого пола

В сюжете — Расчет теплого водяного пола в программе RAUCAD/RAUWIN 7.0

В продолжение темы посмотрите также наш обзор Монтаж водяного тёплого пола

Источник

https://santekhnik-moskva.blogspot.com/2021/08/Optimalnaya%20dlina-kontura-teplogo-pola.html

Развенчание 8 распространенных мифов о напольном отоплении

Следующая информация направлена на развенчание 8 наиболее распространенных мифов, связанных с установкой и эксплуатацией систем напольного отопления.

Миф: есть стоимость за м²

Факт: Полы с подогревом не оцениваются по цене, как напольные покрытия и т. д. Существует широкий диапазон цен, и стоимость системы зависит от конструкции пола, источника тепла, типа установки, т. может варьироваться от 5 до 30 фунтов стерлингов + НДС за м² для новых построек (обычно от 8 до 12 фунтов стерлингов + НДС за м²), а модернизированные системы начинаются с 20 фунтов стерлингов + НДС за м². Для получения дополнительной информации о стоимости проекта, пожалуйста, смотрите этот пост.

Миф: 1 порт/канал на комнату

Факт: количество контуров в системе теплого пола зависит от расстояния между трубами, размера используемой трубы и длины соединения с коллектором. Например, для помещения площадью 30 м² потребуется как минимум 2 контура (с шагом 200 мм для трубы диаметром 16 мм) и 4 контура (с шагом 100 мм для трубы диаметром 11,6 мм) при использовании нашей системы модернизации Premium.

Максимальная длина контура составляет 100 м (труба 16 мм) и 80 м (труба 11,6/12 мм).

Миф: каждый порт коллектора является «зоной»

Факт: Зона – это область/помещения, которые необходимо контролировать. Ссылаясь на приведенное выше объяснение, зона может иметь несколько цепей/портов от коллектора. Зона обычно определяется контуром(ами) управления термостата.

Миф: теплые полы всегда включены

Факт: Все системы отопления должны использоваться при правильном использовании элементов управления. Огромные «пики и впадины» температуры делают системы отопления неэффективными. Лучший способ использовать UFH (и любую другую систему) — это использовать откат на элементах управления. Другими словами, установите минимальную температуру около 16°-18° весной/летом и 18°-21° осенью/зимой вне каких-либо запрограммированных или ручных настроек температуры.

UFH включается только тогда, когда это необходимо, когда термостаты запрашивают нагрев для достижения заданной температуры. Хорошие системы UFH могут давать часы остаточного тепла, поэтому может казаться, что система включена, когда она на самом деле выключена. Пониженные температуры позволят быстро нагреться до более высокой требуемой температуры и предотвратят большие пики и провалы. Прочтите этот пост для получения дополнительной информации о выборе правильных элементов управления.

Миф: теплые полы нагреваются часами

Факт: Первоначальный прогрев бетонного пола может занять несколько часов. Однако на самом деле это должно быть только с первого ввода в эксплуатацию. Правильное использование органов управления, как описано выше, при обычном использовании предотвратит это. Однако чем толще бетон, тем дольше время нагрева, тем лучше отдается остаточное тепло.

Ориентировочно, большинству систем стяжек требуется 1-2 часа, чтобы достичь комнатной температуры, хотя они могут рассеивать тепло в течение нескольких часов. Поэтому рекомендуется настроить элементы управления так, чтобы они включались и выключались до того, как они потребуются. Модернизированные системы могут нагреваться в течение часа.

Миф: вы не можете иметь UFH в существующем доме

Факт: Наши модифицированные системы (или широко известные как «накладные» или «надпольные» системы) предназначены для прохода по существующему полу, а некоторые из них обеспечивают выход «обычной» системы UFH без необходимости земляных работ в перекрытиях. будут некоторые примеры, когда невозможно иметь UFH, хотя теперь вместо этого доступны модернизированные системы настенного и потолочного отопления.

Миф: У вас не может быть UFH с балочными перекрытиями

Факт: В строительстве используется несколько типов балок, но для каждого типа существует своя система. Установки UFH потребуют либо установки над полом/балками, либо установки снизу, либо установки между балками. Если вам нужна дополнительная информация по этому поводу, вы найдете этот пост полезным.

Миф: У вас не может быть UFH с ковром

Факт: ДА, вы можете! Фонд ковров провел некоторые исследования совместно с Ассоциацией производителей напольного отопления (UHMA), и это убедительно доказало, что большинство ковров можно использовать в системах напольного отопления без ухудшения характеристик системы.

Исследование показало, что ковер/подложка с комбинированным термическим сопротивлением менее 2,5 кгс позволяют системам напольного покрытия работать эффективно. Мы рекомендуем потребителям выбрать самое тонкое сочетание ковра и подложки, которое им подходит, максимум до 2,5 тонн. Прочтите этот пост, если вам нужна дополнительная информация об установке напольного отопления, когда у вас есть ковер.

Как определить правильный размер труб и расстояние между ними для вашего проекта

Домой > Новости > Новости Infloor > Гидравлическое отопление > Как определить правильный размер труб и расстояние между ними для вашего проекта

Опубликовано 12 мая 2017 г.

Трубка является неотъемлемой частью любой водяной системы лучистого отопления. Подобно венам, он переносит теплую жидкость и теплоотдачу по вашим этажам, превращая их в удобные теплые поверхности. Мы предлагаем лучшие трубы PEX и PERT для наших гидравлических систем различных размеров от 3/8″ до 1″. Эти трубки обеспечивают превосходную производительность в излучающих установках и предоставляют разработчику системы самые широкие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь.
Трубки PEX и PERT бывают разных размеров. Наиболее распространенные размеры 3/8″, 1/2″, 5/8″ и 3/4″. Как правило, для жилых помещений Infloor Heating System® мы рекомендуем трубы диаметром 3/8″ и 1/2″. Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора. Обычно мы рекомендуем трубы 5/8″ и 3/4″ для крупных коммерческих объектов и систем снеготаяния.

Такие факторы, как размер труб, расстояние между трубами и температура воды, непосредственно отражают тепловую мощность (в BTH/кв. фут/ч) системы лучистого отопления. Последнее особенно важно, поскольку расчет тепловых потерь является начальным этапом каждого проекта лучистого отопления и позволяет установщику определить, какой размер труб использовать и какой максимальной длины будет максимальная длина.

Чтобы увеличить производительность пола для труб выбранного размера и длины, может потребоваться увеличение расхода, уменьшение расстояния между трубами или увеличение температуры воды. Например, при увеличении потока через трубу PEX диаметром 1/2 дюйма всего на 0,1 галлона в минуту выходная мощность пола увеличится на 5 БТЕ/кв. футов/час

С трубкой 1/2″ 6-дюймовая модель иногда используется в небольших помещениях, например, в ванных комнатах, а также для экстремально холодных климатических условий, в то время как 8-дюймовая и 9-дюймовая модели являются стандартными для большинства жилых помещений в большинстве климатических условий, а 12-дюймовая шаблон используется в гаражах. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются 5/8-дюймовые трубки PEX или InfloorPERT® с кислородным барьером. С трубкой 5/8″ a 9Шаблон от ″ до 12″ является стандартным. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) кислородная трубка 3/4″ является стандартной. Для труб диаметром 3/4″ используется расстояние 12″ или 18″, в зависимости от климата и желаемой температуры в помещении.

Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры отапливаемого помещения на один из следующих множителей, чтобы определить общую линейную длину трубы, которая вам понадобится. Обязательно используйте правильный множитель, соответствующий выбранному вами интервалу:
6-дюймовый шаг = кв. фут x 2,0
8-дюймовый шаг = кв. фут x 1,5
9-дюймовый шаг = кв. фут x 1,34
12-дюймовый шаг = кв. фут x 1,0 фут x 0,67

После того, как вы определили фактическую общую длину труб, которые вам понадобятся, следующим шагом будет определение количества петель или контуров трубы. Для трубок 1/2″ длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного Radiant Panel Association. С трубками 5/8″ 400’ и 3/4″ трубками 500’ контуры являются стандартными. Например, если вы используете трубку диаметром 1/2″ и определили, что вам потребуется 900 футов трубы, у вас будет три контура по 300 футов каждый и трехпортовый коллектор. Если вы используете трубку 5/8″ и определили, что вам понадобится труба длиной 3000 футов, у вас будет восемь контуров по 375 футов каждый и восьмипортовый коллектор.
