Кладка газобетонных блоков своими руками пошаговая инструкция: пошаговая видео инструкция, укладка первого ряда

пошаговая видео инструкция, укладка первого ряда

Сооружения из газобетона набрали популярность в последнее время среди многих строительных компаний. Это доступный и простой способ построить надежный дом, гараж или иное необходимое строение. Монтаж своими руками освоить совсем не трудно даже для начинающих специалистов. Зная тонкости работы с материалом, процесс строительства не вызовет определенных сложностей, а результат прослужит долгие года.

Оглавление:

1. О видах блоках
2. Как приготовить хороший раствор
3. Нюансы кладки
4. Работа в зимнее время
5. Пошаговая инструкция, видео урок

Тонкости выбора газобетонных блоков

Грамотный подход к выбору газоблоков — половина успеха строительства. От этого зависит прочность и теплоизоляционные качества будущей постройки.

Блоки из газобетона обладают преимуществами по сравнению с другими кладочными материалами. Они имеют меньший вес из-за пористой структуры в силу особенностей своего состава. По сути это смесь песка, цемента, извести и алюминиевой пудры, с добавлением пенообразующих пластификаторов.

Руководство по выбору качественного материала включает в себя подбор с учетом плотности газоблоков. В документации она обозначается литерой D. Хитрость заключается в том, что при увеличении пористости, повышаются теплоизолирующие свойства, но при этом страдает прочность газобетона.

Исходя из показателей плотности газобетонных блоков, различают:

• конструкционные – D300 – D500;
• конструкционно-теплоизоляционные – D500 – D900;
• теплоизоляционные – D900 – D

Исходя из этих характеристик, подбирается оптимальный вариант решения для конкретного вида работ. К примеру, для кладки стен из газоблоков в составе надежного и долговечного жилого дома, должна использоваться величина не менее D500.

Стоит отдать предпочтение известным маркам производителей газобетона, так как сотворенные кустарным способом материалы не смогут обеспечить надлежащее качество кладки газобетонных блоков.

Стандартный размер газоблока – 62,5х25 см. Ширина его может варьироваться в зависимости от сферы применения. Так, стандартом установлена толщина газобетонных стен:

• фасадные стены, несущие конструкции – 37-40 см;
• внутренние стены – 25 см;
• легкие перегородки – 10 см.

Еще одним немаловажным нововведением, позволяющим экономить строительный раствор, является технология производства газобетона с использованием системы стыковки «шип-паз». Такая закрепка позволит производить операции с кирпичами самому без помощи сторонних лиц.

Приготовление кладочного раствора

В бюджетном варианте под кладку блоков используется цементный раствор, приготовленный своими силами с песком в соотношении 1:3. Некоторые опытные строители рекомендуют добавлять в инструкцию по приготовлению небольшое количество любого пластификатора для равномерного перемешивания смеси.

Современные технологии продумали линейку более надежных и удобоваримых средств, особенно при использовании зимой. Готовая кладочная смесь изготавливается из ряда инновационных компонентов, придающих соединению не только необходимую прочность и надежность, но и морозостойкость, и уменьшение толщины клеящего слоя.

Клей для газобетона позволяет создать толщину клеевого шва не более 3 мм. Это важно для недопущения образования мостиков холода, и тем самым усиления тепло сберегающих свойств сооружения.

Однако монтаж газобетонных блоков первого ряда предпочтительнее проводить с помощью цементного раствора, тогда как кладку блоков на полиуретановый клей допускается производить в последующих рядах. Так же некоторые мастера не советуют использовать готовый состав для возведения несущих стен.

Пошаговая инструкция по укладке включает в себя первоначальный ответственный этап — кладку первых рядов, которая в свою очередь задаст точность и качество всей конструкции. Газоблоки здесь должны быть идеально подогнаны друг к другу. Схема укладки блоков первого ряда выглядит примерно так:

• Гидроизоляция фундамента, с использованием битумных материалов в два слоя.
• Укладка слоя цементного раствора, толщиной не менее 2 см – идеально выравнивается при помощи уровня.
• Кладка газобетона, начиная с самого высокого угла. Важно: перепад между углами не должен превышать 3 см. Последующие кирпичи подгоняются под уровень к первому. Укладка угловых соединений производится шипом наружу, для дальнейшей возможности сошлифовать все неровности.
• После установки блоков по углам – прокладывание разметочных приспособлений для соблюдения точной геометрии ряда.
• Заполнение ряда, при необходимости корректировка с помощью резиновой киянки.

Чаще всего количество кирпичей в ряду не кратное, поэтому для получения дробных частей используется специальная пила для газобетона с крупными зубьями.

Важно: закладка внутренних несущих стен производится на ряду с наружными, газоблоками равными по толщине. При этом в месте стыка в наружной стене выпиливается треть кирпича, в которую вставляется внутренний блок, обмазанный клеящим раствором. В местах, где подразумевается кладка перегородок из газобетона, обязательно закладываются гибкие связи, закрепленные гвоздями, либо вмурованные в раствор.

После укладки первого ряда необходимо выждать пару часов перед началом работ. Укладка газобетонных блоков своими руками продолжается с обязательным шлифованием специальным рубанком каждого последующего ряда. Это нужно для создания более ровной поверхности и лучшего прилегания блоков друг к другу. Величина смещения между рядом стоящими рядами допускается не менее 8 см. Финишным рядом кладки каждого этажа является армирующий пояс, играющий роль опоры для стропильной системы крыши и ребром жесткости для всей конструкции стен.

Особенности кладки в зимнее время

Наиболее приемлемый период для закладки и бетонирования стен – это теплое время года. Если работы производятся зимой, возникает ряд сложностей связанных с обогревом материалов для строительства. Так как вода, входящая в состав клеящего раствора при отрицательной температуре моментально замерзает, не давая соединению набрать должную прочность.

Укладка при минусовых температурах несущих стен из газобетонного блока производится только при среднесуточной температуре не ниже -5°C, при отсутствии осадков и длительного промерзания стен.

Технология проведения строительства зимой возможна только при использовании зимнего клея для газобетона с противоморозными компонентами. При затворении такого раствора подойдет только подогретая вода, а количество смеси должно соответствовать объему необходимому на 30 минут работы.

Делая перерывы в укладке, не допускается наносить клей на верхний ряд блоков, во избежание обледенения состава, и соединение на таком участке представится невозможным. Стоит не забывать укрывать последний ряд полиэтиленовой пленкой.

Для малогабаритных строений площадью до 100 м2 допускается проводить кладочные работы под навесом установленным над всем этажом. Благодаря работе тепловых пушек внутри будет поддерживаться оптимальная температура для кладки газобетона.

Для сохранения должного качества и технологических характеристик материала важно обустроить надлежащие условия хранения. Таким образом, газобетон при продолжительной консервации более трех недель рекомендуется оставлять в заводской упаковке, предохраняющей кирпичи от пагубного воздействия внешней среды. Местом хранения может быть как помещение, так и улица. За две недели перед непосредственным использованием упаковку снимают и дают блокам просохнуть от излишней скопившейся влаги.

Общее руководство и частые ошибки

Залог прочности постройки – это армирование. Проводится оно самостоятельно при укладке первого и каждого четвертого ряда газобетона. Установка арматурных прутьев производится по следующей схеме:

• В готовом собранном ряду прокладываются параллельные штробы по всему периметру стен размером 10х10 мм.
• Каналы тщательно очищаются от пыли.
• В прорези укладываются по 1 или 2 металлических прута 8 мм в диаметре и заливаются клеящим раствором либо цементной массой.
• Поверхность тщательно затирается вровень с основанием.

Выжидать дополнительное время для схватывания раствора нет необходимости, можно продолжать дальнейшее возведение своими руками.

Технология дополнительного армирования предусмотрена также в местах закладки оконных и дверных проемов. В этом случае используются U-образные блоки. В них устанавливают каркас из 5 прутьев и также заливают цементным раствором.

Одной из часто встречающихся погрешностей может быть пренебрежение утеплением кирпичной кладки. Дело в том, что газобетон обладает отличительной прочностью и сравнительно малым коэффициентом теплопроводности. При дополнительном строительстве кирпичных или бетонных элементов, к примеру, армопояса, некоторые строители забывают про прокладку утеплителя. Как следствие в этих местах в дальнейшем возможно образование конденсата и плесени.

Кладка газобетонных блоков своими руками на клей, видео инструкции по шагам, схемы

К основным причинам востребованности газобетона относят доступную стоимость и простоту монтажа. Удобные размеры и вес позволяют быстро провести кладку самостоятельно даже при отсутствии серьезного опыта в строительстве. К нюансам технологии относят потребность в тщательной проверке уровня в процессе монтажа, перевязку изделий, надежную гидроизоляцию нижних рядов, армирование стен и верхнего края. При сомнении в своих силах стоит посмотреть видео инструкции по укладке газоблоков и доверить составление проекта специалистам.

Оглавление:

1. Инструкция по шагам
2. Правила кладки блоков
3. Работы в зимнее время
4. Полезные рекомендации от специалистов
5. Какие ошибки часто допускаются?

На этапе подготовки составляется схема размещения с учетом перемычек для оконных и дверных проемов, перегородок, армировки и толщины кладочного шва. Последний фактор в свою очередь зависит от вида соединительного раствора, также выбираемого заранее. При посадке изделий на клей для газоблоков он не превышает 3 мм, при использовании цементно-песочной смеси доходит до 20. При составлении схемы укладки блоков первого ряда желательно подобрать такую, где их количество кратно целому числу. Проводятся расчет и закупка материала.

Этап завершается подготовкой инструмента и оборудования. Для укладки блоков своими руками потребуются: ручная пила-ножовка с укрупненными зубьями, штроборез, миксер или дрель с насадкой и емкость для замешивания раствора, рубанок для устранения неровностей, резиновый зубчатый шпатель и киянка для пристукивания соседних изделий. Для контроля за уровнем кладки используются рулетка, уголок, уровень, отвесы и строительный шнур.

Рассмотрим пошаговую инструкцию по возведению конструкций из газобетона поэтапно. Стандартная схема действий включает:

1. Проверку уровня фундамента по горизонтали и отклонений по диагонали.

2. Гидроизоляцию верхнего края основания: в два слоя, битумными или полимерными составами, рубероидом с прослаиванием цементным раствором.

3. Монтаж газобетонных блоков первого ряда. Проводится, начиная с самого верхнего угла, исключительно на цемент, с армированием по верхнему краю уже выложенного ряда металлическими или стеклопластиковыми прутьями. Слой раствора выполняет не только изолирующую, но и выравнивающую функции, от ровности нижнего ряда зависит надежность и красота всей остальной кладки.

4. Возведение последующих рядов – не ранее, чем через 2 часа после первого, с кладкой блоков на полиуретановый клей. Монтаж начинают с углов, в процессе соблюдается точная геометрия рядов (с учетом нижних и проверенных угловых элементов и помощью разметочных приспособлений). При выполнении работ своими силами клеевой состав замешивают небольшими порциями и наносят непосредственно на участок под размещаемый газоблок и торцевую сторону уже зафиксированного изделия. Каждая штука укладывается поэтапно: вначале проверяется ее соответствие уровню по горизонтали и вертикали и только потом 2-3 легкими пристукиваниями резиновым молотком она плотно прижимается к соседнему.

5. Штробирование и армирование – каждый четвертый ряд.

6. Монтаж армопояса в верхней части стены из U-образных газобетонных блоков с обязательным размещением 4-5 см прослойки экструдированного пенополистирола ближе к наружному краю.

Нюансы технологии

Основные требования связаны с ровностью кладки газобетона: проверка отклонений проводится в каждом ряду. При выполнении работ своими руками важно использовать блоки с высокой геометрической точностью, предпочтение отдается пазогребневым разновидностям, они плотнее прилегают друг к другу. Угловые изделия размещают шипом наружу, любые выступы и неровности легко стесываются рубанком. Специалисты советуют шлифовать им ряды перед укладкой каждого последующего, но во избежание ошибок лучше сразу правильно класть блоки и корректировать их еще при незастывшем клее.

Особое внимание уделяется перегородкам, как несущим, так и изоляционным. Важное правило: внутренние капитальные стены имеют ту же толщину, что и наружную, для их возведения используют газоблоки одинаковой марки. На месте их стыка блок обрезается на треть и соединяется с полностью обмазанным элементом внутренней конструкции. При правильной кладке перегородок из газобетона в стены заранее закладывают армосетку или проволоку, в качестве альтернативы между швов размещают длинные гвозди.

Это же относится к присоединяемым новым внутренним конструкциям из газоблоков к уже эксплуатируемым, самой надежной связью в данном случае будут анкера, рекомендуемая длина стыковых элементов – от 20 см.

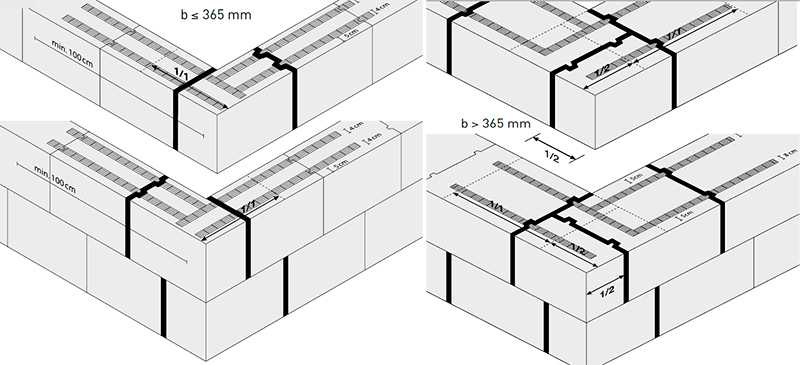

Каждый четвертый ряд кладки газобетона усиливается арматурой. С помощью шторобореза этот этап выполнить легко: по всему периметру уже уложенного ряда делаются две продольные линии. После этого они очищаются от пыли и частично заполняются клеем. Арматура закладывается с 10 см нахлестом на местах разрыва прутьев, в данном случае достаточно стеклопластика с диаметром от 8 мм. Этап завершается заполнением штробы раствором или клеем до верха и выравниванием. Стандартный интервал армирования – раз в 4 ряда, но при строительстве ответственных объектов его могут уменьшать.

Особенности укладки при минусовых температурах

При ведении строительных работ зимой процесс усложняется: цементно-песочный раствор в качестве кладочного в данном случае не используется, монтаж допустим только на противоморозный клей. Любые другие составы, содержащие воду, замерзнут, не достигнув требуемой прочности. Даже зимой кладка разрешена при среднесуточной температуре окружающего воздуха не ниже -5 °C, в условиях нормальной влажности и не промерзших конструкций.

Внимательно изучается инструкция к клеевому составу, чаще всего воду для затворения рекомендуют подогреть до +40 °C. Полученную смесь расходуют в кратчайшие сроки (верхний предел – 30 минут, но для обеспечения надежных швов клей наносят еще быстрее). По этой причине ее замешивают маленькими порциями в исключительно пластиковых емкостях, для замедления застывания клея их накрывают крышками. Если возможности позволяют, то вся строительная площадка изолируется и включается тепловая пушка.

Кладка в зимнее время занимает больше времени, в том числе из-за невозможности нанесения раствора заранее даже на несколько минут, в противном случае блоки покроются коркой льда. Еще одной причиной служит необходимость прогрева газоблоков перед кладкой (с помощью ТЭНа, накрывая их непроницаемым и пожаробезопасным материалом). Последний ряд обязательно защищают пленкой. В целом, возрастание денежных и трудовых затрат очевидно, строительства из газобетона зимой лучше избежать.

Общие советы и рекомендации

Все этапы приведенного руководства можно выполнить самостоятельно, но при отсутствии опыта кладку первого ряда доверяют специалистам. Это же относится к организации проемов, перемычки сложно размещать самому. В целях упрощения процесса и проведения работ своими руками более качественно рекомендуется:

• Использовать газоблоки с высокой точностью форм и размеров.
• Замешивать клей механизированным способом с учетом указанных пропорций. Для исключения риска неправильного застывания раствора газоблоки смачивают в жару или подогревают зимой.
• Выкладывать первый ряд с помощью угловых реек и шнура.
• Размещать изделия на предыдущий ряд заранее согласно выбранной схеме. Кладка стен из газоблоков начинается с углов, приступать с основной линии разрешается только после проверки их уровня, включая стыки со внутренними несущими перегородками.
• Шлифовать газобетон с целью уплотнения с помощью рубанка.

Распространенные ошибки

К нарушениям технологии кладки газобетонных блоков относят:

• Отсутствие гидроизоляционной прослойки между фундаментом или цоколем и первым рядом газобетона или монтаж его на клей.
• Кладку изделий без смещения, рекомендуемый минимум – 1/3 длины, в идеале – половина.
• Игнорирование армирования при присоединении перегородок к несущим стенам.
• Размещение блоков зимой на обычный клей для газобетона.
• Отсутствие утепляющей прослойки при закладке армопояса для монтажа перекрытий или привязки мауэрлата. Практика показывает, что этот участок нуждается в теплоизоляции, при игнорировании этого условия на нем образуется плесень, увеличиваются потери тепла.
• Задержку этапа отделки и защиты поверхности изделий от влаги или пара.
• Закладку оконных или дверных проемов без упрочнения. В этом случае используется стальной уголок не менее 80×80 см, превышающий длину конструкции как минимум на 90 см. Альтернативным вариантом считается ж/б перемычка.
• Плохое заполнение швов клеем, неравномерное распределение его по газоблоку.

К распространенным ошибкам относят также неправильное хранение блоков зимой или в период дождей: без заводской упаковки и прямо на грунте. Пористая структура газобетона в этом случае накапливает влагу, что сказывается на качестве кладки и пропорциях клеевого состава.

Как сделать AirCrete

Смешайте один 94-фунтовый мешок цемента с 6 галлонами (США) воды . Сначала налейте в емкость всю воду и добавляйте цемент во время смешивания, чтобы избежать образования комков. Когда цемент и вода хорошо смешаются, включите Little Dragon и добавьте в смесь пену. Добавьте столько пены , чтобы получилось 45 галлонов AirCrete. Это примерно 30 дюймов в высоту в стандартной бочке на 55 галлонов. Пена очень легкая, поэтому она хочет плавать поверх цементной смеси. Наш смеситель для впрыска пены отлично работает, потому что он впрыскивает пену непосредственно в смесительные лопасти при дно бочки, где он смешивается с цементом, прежде чем он сможет всплыть наверх.

Вы также можете использовать сильная дрель с мешалкой , как эта из Home Depot. Просто не забудьте добавить пену в смесь, пока она не будет тщательно перемешана.

AirCrete необходимо залить в форму и дать ему затвердеть в течение ночи. Из него получаются хорошие фундаменты, плиты и черновые полы. Положите пластик вниз, чтобы удерживать воду и лучше затвердевать. В сухом климате сбрызните его водой, чтобы он оставался влажным в течение нескольких дней, чтобы ускорить процесс отверждения.​

Пошаговые инструкции

Создание форм

На следующий день AirCrete достаточно мягок, чтобы использовать метод «формирования печенья» для изготовления строительных блоков. Изготовьте прямоугольных деревянных рамок . Соедините углы дверными петлями со съемными штифтами, облегчающими сборку и разборку. Поместите пластиковый лист под рамы и вокруг них, чтобы AirCrete не вытекал. Нанесите на рамы растительное масло или другое разделительное средство. Заполните рамы AirCrete. После того, как AirCrete схватится за ночь, разрежьте его на блоки с помощью 9нож 0009 или длинное лезвие из стали 16 калибра.

Покройте наружную поверхность тонким слоем латексного клея и армирующей ткани . Это очень хорошо работает для получения поверхности с защитой от трещин и очень прочной структуры. Вот ссылка на один тип ткани, который хорошо работает. Вы также можете армировать AirCrete, добавив в смесь волокно .

Существует множество штукатурок, герметиков и покрытий, обладающих хорошими качествами, на которые стоит обратить внимание. Или используйте смесь мелкого песка/цемента 2/1.

Если у вас еще нет Маленького Дракона, закажите его в Магазине, чтобы узнать, как легко работать с AirCrete.

Подпишитесь на нашу рассылку, чтобы получать объявления о мастер-классах по строительству куполов AirCrete, скидках и рекламных акциях, вдохновении на недорогую жизнь и многом другом!

* Указывает обязательное поле

Электронная почта *

Я согласен получать маркетинговые и рекламные материалы
*

Подписаться на новостную рассылку

Ресурсы

Сотовые бетонные технологии -http://cellularconcretechnologies.com/
Aircrete U.S.

Автор Richard E. Klingner

Крупный план автоклавного газобетона с небольшими закрытыми пустотами

Блоки автоклавного газобетона (AAC) чаще всего укладываются с использованием тонкослойного раствора и могут использоваться для кладки несущих стен. Положения по проектированию кладки из газобетона приведены в MSJC 9. Код 0111, и строительные требования приведены в Спецификации Объединенного комитета по стандартам каменной кладки (MSJC). В этой статье кратко рассматривается производство газобетона; проиллюстрированы практические примеры строительства из газобетона; Кратко изложены проектные положения MSJC для кладки из газобетона; и подчеркнуты практические рекомендации по строительству кладки из газобетона.

Автоклавный газобетон (AAC) представляет собой легкий бетоноподобный материал с множеством небольших закрытых внутренних пустот. Спецификации материалов для AAC предписаны в ASTM C1386. AAC обычно весит от одной шестой до одной трети веса обычного бетона и примерно от одной шестой до одной трети его прочности. Он подходит для несущих стен и несущих стен зданий низкой и средней этажности. Его теплопроводность составляет одну шестую или меньше теплопроводности обычного бетона, что делает его энергоэффективным. Его предел огнестойкости немного выше, чем у обычного бетона той же толщины, что делает его полезным в тех случаях, когда важна огнестойкость. Из-за внутренних пустот газобетон имеет низкую звукопроницаемость, что делает его полезным с точки зрения акустики.

История газобетона

Газобетон впервые был произведен в Швеции в 1923 году. С тех пор его производство и использование распространилось более чем на 40 стран на всех континентах, включая Северную Америку, Центральную и Южную Америку, Европу, Ближний Восток , Дальний Восток и Австралия. Этот обширный опыт привел к множеству тематических исследований использования в различных климатических условиях и в соответствии с различными строительными нормами.

Современное использование газобетона в Соединенных Штатах началось в 1990 году для жилых и коммерческих проектов в юго-восточных штатах. Производство простого и армированного газобетона в США началось в 1995 на юго-востоке и с тех пор распространился на другие части страны. В 1998 году была сформирована общенациональная группа производителей газобетона под названием Ассоциация производителей автоклавного газобетона (AACPA, www. aacpa.org). Положения по проектированию и строительству кладки из газобетона приведены в Кодексе и Спецификации MSJC. В состав AACPA входит один производитель в Монтеррее, Мексика, и многие технические материалы доступны на испанском языке. AAC одобрен для использования в сейсмостойких конструкциях категорий A, B и C в соответствии с Дополнением 2007 года к Международным строительным нормам и правилам, а также в других географических точках с одобрения местного строительного чиновника.

Примеры элементов из автоклавного ячеистого бетона Изображение предоставлено Ytong International

Газобетон можно использовать для изготовления неармированных блоков каменного типа, а также армированных на заводе панелей пола, кровельных панелей, стеновых панелей, перемычек, балок и других специальных форм. В этой статье рассматриваются в основном только блоки каменного типа.

Материалы, используемые в газобетоне

Материалы для газобетона различаются в зависимости от производителя и местоположения и указаны в ASTM C1386. Они включают некоторые или все из следующего: мелкий кварцевый песок; зольная пыль класса F; гидравлические цементы; кальцинированная известь; гипс; расширяющие агенты, такие как тонкоизмельченный алюминиевый порошок или паста; и вода для смешивания. Кирпичные блоки из газобетона не имеют внутреннего армирования, но могут быть усилены на строительной площадке с помощью деформированной арматуры, размещенной в вертикальных ячейках или горизонтальных связующих балках.

Как производится газобетон

Для производства газобетона песок при необходимости измельчается в шаровой мельнице до требуемой крупности и хранится вместе с другим сырьем. Затем сырье дозируется по весу и подается в смеситель. В смеситель добавляют отмеренные количества воды и расширителя и перемешивают вяжущий раствор.

Стальные формы подготовлены для приема свежего газобетона. Если должны быть изготовлены армированные панели из газобетона, стальные армирующие каркасы закрепляются внутри пресс-форм. После смешивания суспензию разливают по формам. Расширяющая добавка создает в свежей смеси небольшие мелкодисперсные пустоты, что увеличивает объем в формах примерно на 50 процентов в течение трех часов.

В течение нескольких часов после литья первоначальная гидратация вяжущих композиций в газобетонных блоках придает ему достаточную прочность, чтобы сохранять форму и выдерживать собственный вес.

Общие этапы производства автоклавного ячеистого бетона

После резки газобетонное изделие транспортируется в большой автоклав, где завершается процесс твердения. Автоклавирование требуется для достижения желаемых структурных свойств и стабильности размеров. Процесс занимает от восьми до 12 часов при давлении около 174 фунтов на квадратный дюйм (12 бар) и температуре около 360°F (180°С), в зависимости от марки получаемого материала. Во время автоклавирования узлы проволочной резки остаются на своих исходных позициях в блоке AAC. После автоклавирования их разделяют для упаковки.

Блоки AAC обычно размещаются на поддонах для транспортировки. Неармированные блоки обычно упаковываются в термоусадочную пленку, тогда как усиленные элементы только обвязываются, используя угловые защитные ограждения, чтобы свести к минимуму потенциальные локальные повреждения, которые могут быть вызваны обвязкой.

Классы прочности газобетона

Газобетон производится с различной плотностью и соответствующей прочностью на сжатие в соответствии с ASTM C1386. Плотность и соответствующая прочность описываются в терминах «классов прочности» (см. Таблицу 1).

ТАБЛИЦА 1 Прочность Класс Специфицированный Сжатие Прочность фунт/дюйм2 (МПа) Номинальный сухой Насыпная плотность фунт/фут3 (кг/м3) Пределы плотности фунт/фут3 (кг/м3) ААС 2. 0 290 (2,0) 25 (400) 31 (500) 22 (350) – 28 (450) 28 (450) – 34 (550) ААС 4.0 580 (4,0) 31 (500) 37 (600) 28 (450) – 34 (550) 34 (550) – 41 (650) ААС 6.0 870 (6,0) 44 (700) 50 (800) 44 (700) 50 (800) 41 (650) – 47 (750) 47 (750) – 53 (850) 41 (650) – 47 (750) 47 (750) – 53 (850)

Типовые размеры каменных блоков AAC

Типовые размеры каменных блоков AAC (каменные блоки) показаны в таблице 2 ниже.

Типичные области применения кладки из газобетона

Кирпичная кладка из газобетона может использоваться в самых разных строительных и нестроительных работах. Например, в приложениях, используемых в проектах в Аризоне и Лас-Пальмасе, Мексика, тепловая и акустическая эффективность газобетона делает его привлекательным выбором для ограждающих конструкций зданий.

Конструкция кирпичной кладки из газобетона

Кирпичная кладка из газобетона спроектирована в соответствии с положениями Приложения A Кодекса MSJC (MSJC 2008), на которые ссылаются коды моделей в США. Расчет кладки из газобетона аналогичен расчету прочности глиняной или бетонной кладки и основан на заданной прочности на сжатие. Соответствие этой заданной прочности на сжатие проверяют испытанием на прочность на сжатие блоков из газобетона с использованием ASTM C1386, когда изготавливаются каменные элементы из газобетона. Обширное практическое руководство по проектированию кладки из газобетона содержится в 5-м издании Руководства для проектировщиков каменной кладки (MDG 2007).

Комбинации изгиба и осевой нагрузки

Кладка из газобетона рассчитана на сочетание изгиба и осевой нагрузки с использованием тех же принципов, что и для расчета прочности глиняной или бетонной кладки. Номинальная грузоподъемность рассчитана с учетом плоских сечений, растянутой стали при пределе текучести и эквивалентного прямоугольного сжатого блока.

Показан отель AAC в Лас-Пальмасе, Мексика, где AAC используется в качестве конструкции и оболочки. Изображение предоставлено AACPA

Bond и разработка армирования

Армирование в кладке из газобетона состоит из деформированной арматуры, помещенной в залитые раствором вертикальные стержни или связующие балки и окруженной кладочным раствором. Требования к развертыванию и соединению деформированной арматуры в цементном растворе идентичны тем, которые используются для глиняной или бетонной кладки. Консервативный материал AAC не учитывается при расчете покрытия на сопротивление раскалыванию.

Ножницы и подшипники

Выравнивающая подушка и прокладки для первого ряда блоков кладки из газобетона ??? первый ряд блоков газобетонной кладки укладывается на выравнивающую подушку из раствора ASTM C270 типа M или S с использованием клиньев (при желании) для отвеса и выравнивания блоков.

Как и в случае глиняной или бетонной кладки, сопротивление сдвигу кладки из газобетона рассчитывается как сумма сопротивления сдвигу из-за самого газобетона и сопротивления сдвигу из-за арматуры, ориентированной параллельно направлению сдвига. Поскольку обычное армирование швов кровати вызывает локальное разрушение AAC под поперечными проволоками, Кодекс MSJC требует, чтобы учитывался только вклад сдвига связующих балок с арматурой, залитой раствором. Для предотвращения местного смятия газобетона номинальные напряжения в нем ограничивают заданной прочностью на сжатие. Когда элементы пола или крыши опираются на стены из газобетона, также возможно разрушение края стены при сдвиге. Это решается путем ограничения напряжения сдвига на потенциальных наклонных поверхностях разрушения.

Кладка элементов кладки из газобетона

На уровне диафрагмы стены из газобетона соединяются с полом или крышей с помощью залитой цементным раствором связующей балки, аналогично кладке из глины или бетона. После укладки газобетонных блоков плоскость стены можно выровнять с помощью специально предназначенной для этого шлифовальной доски.

Электрические и сантехнические установки в газобетонном кирпиче

Электрические и сантехнические установки в кладке из газобетона размещаются в проложенных желобах. Следует соблюдать осторожность при размещении пазов, чтобы обеспечить сохранение структурной целостности элементов газобетона. Не обрезайте арматурную сталь и не уменьшайте толщину конструкции элементов газобетона, за исключением случаев, когда это разрешено проектировщиком. В вертикальных пролетных элементах газобетона горизонтальная прокладка должна быть разрешена только в областях с низкими изгибными и сжимающими напряжениями. В горизонтально расположенных элементах AAC вертикальная разводка должна быть сведена к минимуму. Когда это возможно, может быть выгодно предусмотреть специальные каналы для большого количества трубопроводов или водопровода.

Кладка газобетонных блоков с использованием тонкослойного раствора и зубчатого шпателя ??? последующие слои укладываются с использованием модифицированного полимером тонкослойного раствора, наносимого специальной зубчатой ​​кельмой.

Наружная отделка газобетона

Незащищенный внешний газобетон ухудшается под воздействием циклов замораживания и оттаивания в насыщенном состоянии. Для предотвращения таких повреждений при замораживании и оттаивании, а также для повышения эстетики и стойкости газобетона к истиранию следует использовать наружную отделку. Они должны быть совместимы с базовым газобетонным блоком по тепловому расширению и модулю упругости, а также должны быть паропроницаемыми.

Доступно множество различных типов внешней отделки. Полимерно-модифицированные штукатурки, краски или отделочные системы являются наиболее распространенной наружной отделкой газобетонных блоков. Они повышают водонепроницаемость газобетона, но пропускают водяной пар. Тяжелые краски на акриловой основе, содержащие заполнители, также используются для повышения стойкости к истиранию. Как правило, нет необходимости выравнивать поверхность, а горизонтальные и вертикальные швы могут быть скошены как архитектурная особенность или могут быть заполнены.

Изображение предоставлено Aercon Изображение предоставлено Aercon Florida

Шпон Masonry можно использовать поверх кладки из газобетона практически так же, как и поверх других материалов. Шпон крепится к стене из газобетона с помощью специальных кладочных стяжек. Пространство между газобетонным блоком и кладкой можно оставить открытым (образуя дренажную стенку) или заполнить раствором.

Когда газобетонные панели используются в контакте с влажной или насыщенной почвой (например, в стенах подвала), поверхность, контактирующую с почвой, должна быть покрыта водонепроницаемым материалом или мембраной. Внутренняя поверхность должна либо оставаться без покрытия, либо покрываться паропроницаемой внутренней отделкой.

Внутренняя отделка для кирпичной кладки из газобетона

Внутренняя отделка используется для улучшения эстетики и долговечности газобетона. Они должны быть совместимы с базовым газобетонным блоком по тепловому расширению и модулю упругости, а также должны быть паропроницаемыми.

Доступны различные варианты внутренней отделки. Внутренние стеновые панели AAC могут иметь тонкий слой штукатурки на минеральной основе для получения гладкой готовой поверхности. Легкая внутренняя штукатурка на основе гипса может обеспечить более толстое покрытие для выравнивания и выравнивания стен, а также в качестве основы для декоративных внутренних красок или отделки стен. Штукатурки для внутренних работ содержат связующие вещества для повышения их адгезии и гибкости, и обычно их наносят распылением или затиркой.

При нанесении на внутреннюю поверхность наружных стен из газобетона гипсокартон следует крепить с помощью обрешеточных полос, обработанных под давлением. При нанесении на внутренние стены влагостойкий гипсокартон можно наносить непосредственно на поверхность газобетона.

Изображение предоставлено Aercon Florida

Для коммерческих применений, требующих высокой прочности и низких эксплуатационных расходов, часто используются покрытия на акриловой основе. Некоторые содержат заполнители для повышения стойкости к истиранию.

При укладке керамической плитки поверх газобетона подготовка поверхности обычно необходима только тогда, когда поверхность газобетона требует выравнивания. В таких случаях перед укладкой керамической плитки на поверхность газобетона наносится грунтовка на основе портландцемента или гипса. После этого керамическую плитку следует приклеить к отшлифованной стене с помощью либо раствора на основе цемента, либо органического клея. Во влажных помещениях, таких как душевые, следует использовать только шпаклевку на основе портландцемента, а керамическую плитку следует укладывать только на цементный раствор с тонким отверждением.

Типовые детали конструкции для элементов из газобетона

Широкий спектр деталей конструкции для кладки из газобетона доступен на веб-сайтах отдельных производителей, доступных через веб-сайт AACPA.

Ричард Э. Клингнер является профессором гражданского строительства Университета штата Техас в Остине, где он специализируется на поведении и проектировании каменной кладки, особенно на сейсмические нагрузки.
