Как установить трехфазный счетчик электроэнергии в частном доме: закон, правила, обязательно ли на улице

закон, правила, обязательно ли на улице

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, главным инженером на пищевом предприятии, генеральным директором строительной организации.

Прежде чем браться за установку электросчетчика в частном доме, надо внимательно изучить правила. Они существенно отличаются от условий установки счетчика электроэнергии в квартире. Обычно такие приборы учета монтируются на улице. Это необходимо, чтобы инспектор энергосбыта мог беспрепятственно проверять состояние счетчика и контролировать показания.

Начиная с 1 июля 2020 года, действуют новые правила установки приборов учета. Было утверждено Постановление Правительства РФ от 18.04.2020 N 554  «О внесении изменений в некоторые акты Правительства Российской Федерации по вопросам совершенствования организации учета электрической энергии». Теперь электросети устанавливают счетчики за свой счет, бесплатно для потребителя.

Согласно новому закону, все объекты собственности будут оборудовать не обычными счетчиками, а «умными» — интеллектуальными средствами учета электроэнергии (ИСУЭ). Пока это только рекомендации, а с 1 января 2022 года будет разрешено монтировать только интеллектуальные приборы.

Содержание

1. Кто должен устанавливать электросчетчик и за чей счет
2. Порядок действий собственника
3. Правила
4. Особенности подключения однофазного и трехфазного счетчика
5. Обязательно ли монтировать прибор на улице
6. Какие счетчики устанавливают
7. Пломбировка и ввод в эксплуатацию

Кто должен устанавливать электросчетчик и за чей счет

До выхода закона обязанность по приобретению, монтажу приборов учета была возложена на собственника. С 1 июля 2020 года произошли существенные изменения в законодательстве.

Теперь приобретение, установка счетчика электроэнергии в частном доме или в квартире,  ввод его в эксплуатацию возложены на организацию, поставляющую электроэнергию. В частном секторе это электросети. С потребителей этот вопрос снят: собственник не должен покупать электросчетчик, платить за монтаж и поверку. Для жильцов это условно бесплатно: электросети не предъявят отдельный счет за прибор, но эти расходы по умолчанию включены в тариф.

Владелец должен выполнить следующие требования:

• В частных домах с трехфазным питанием обязательно должен быть контур заземления. Параметры и разрешение на эксплуатацию электрооборудования выдает электроизмерительная лаборатория;
• Предоставить доступ энергетикам для монтажа счетчика. При этом собственник должен учитывать, что для проверки работоспособности и снятия показаний обеспечивается свободный доступ к электросчетчику в любое время. Это предполагает установку электросчетчика в частном доме на улице. То есть его монтируют на фасаде дома, заборе или отдельно стоящей опоре.

Порядок действий собственника

Монтаж нового счетчика предполагает определенные действия. Они не сильно отличаются, если срок эксплуатации прибора учета истек или он вышел из строя и его необходимо заменить на новый.

Существует определенный порядок, который должен выполнить собственник при монтаже счетчика.

Для этого он должен:

• Обратиться в энергосбыт с заявлением, которое рассматривается не более 7 дней;
• Для этого понадобится паспорт собственника или доверенность, если подача заявления производится другим лицом;
• Инспектор потребует подтверждение собственности. Необходимо предоставить договор купли-продажи, дарственную и т.п.;
• Разрешение, ТЗ и проект на установку электрооборудования. Протокол испытания контура заземления. Он предоставляется при трехфазном подключении;
• Согласовывается дата посещения инспектора для проверки правильности монтажа электрооборудования. Инспектор должен прибыть не позднее 15 дней с момента подачи заявления;
• Монтируется электрооборудование. Оно может быть смонтировано собственными силами, если владелец имеет соответствующие навыки или приглашенным электриком;
• Составляется акт в двух экземплярах, если монтаж и ввод производит сторонняя организация, количество актов будет три. В нем указываются данные собственника, тип счетчика, первичные показания, номер пломбы.

Акты подписывают все заинтересованные стороны и забирают свои экземпляры. Собственнику обязательно нужно сохранить свой экземпляр. Его предъявляют инспектору при проверке.

Правила

Правила установки электросчетчика в частном доме рекомендуют монтировать его на границе разграничений балансовой принадлежности. Это может быть стена дома, забор или отдельно стоящая опора, проходящая по границе участка.

Место определяется проектной организацией совместно с собственником. Оно не должно противоречить правилам эксплуатации электроустановок (ПУЭ) и Постановлению Правительства № 530. В нем сказано, что собственник обязан обеспечить инспектору свободный доступ к счетчику. Согласно ПУЭ и проекту, собственник обязан соблюсти условия монтажа электрического бокса.

ПУЭ 7 пункт 1.5.29 предписывает высоту размещения электросчетчика. Она должна быть в пределах 0,8 – 1,7 метра от земли. В исключительных случаях допускается монтаж бокса на высоте от 0,4 м.

При этом бокс должен быть предназначен для эксплуатации на улице. А условия работы счетчика должны соответствовать его размещению.

Особенности подключения однофазного и трехфазного счетчика

Небольшие одноэтажные коттеджи подключают к однофазной сети. При этом учитывают, что установленная мощность не превышает 8-10 КВт.

В двухэтажных домах, где разрешенная мощность составляет 15 КВт, устанавливают трехфазные счетчики. При этом нагрузки стараются распределить среди фаз равномерно.

Учитываются схемы подключения, составленные проектной организацией. Основное отличие заключается в том, что при однофазном подключении не требуется монтаж дополнительного заземления. Как при трехфазном подключении частного владения к электрической сети.

Необходимо произвести монтаж дополнительного заземления. Схема, расположение и конструктив заземления указывается в проектной документации.

Различия в схеме подключении однофазного и трехфазного электросчетчика незначительные:

• Для подключения однофазного напряжения необходимо два провода, ноль и фаза, которые подводятся к счетчику;
• При трехфазном подключении используется четырехпроводная сеть. Три фазы и ноль;
• Перед электросчетчиками рекомендуется устанавливать автомат. После него монтируются автоматы, защищающие группу потребителей. Например, освещение подключают к своему автомату, а розетки защищены другим и т.п.;
• При наличии заземления запрещено соединять его с нулевым проводом.

В некоторых случаях можно подключать трехфазный счетчик к однофазной сети.

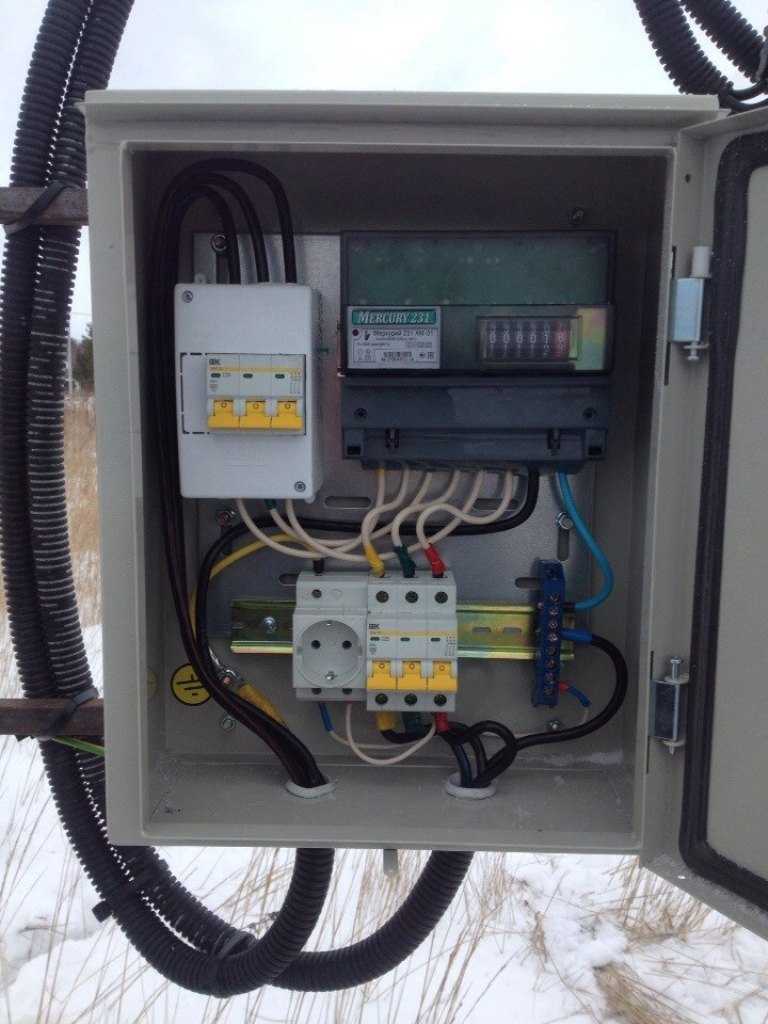

Обязательно ли монтировать прибор на улице

Законом не определено место расположения прибора учета электроэнергии. То есть нет четкого понятия, где монтировать — в доме или на улице. Электросети пользуются этим.

Они ссылаются на Постановление № 350, где собственник обязан обеспечить беспрепятственный доступ к прибору учета. И им неважно, где будет смонтирован электросчетчик, главное, чтобы был постоянный доступ.

Поэтому выдавая техническое задание, указывается место установки. Обязывая собственника монтировать их на столбе или на улице, электросети лишают владельца возможности обеспечить сохранность имущества, за которое отвечает собственник.

Это их не волнует. Разрабатывая проектную документацию, электросети требуют соблюдать законность, обеспечивая свободный доступ для снятия показаний проверяющим инспектором.

Их не волнует, что эксплуатация электросчетчиков в экстремальных условиях приводит к преждевременному выходу из строя оборудования. А точность приборов меняется в зависимости от температуры окружающего воздуха.

Однако, если собственник гарантирует беспрепятственный доступ к прибору учета, он имеет право смонтировать его в помещении, что не противоречит закону.

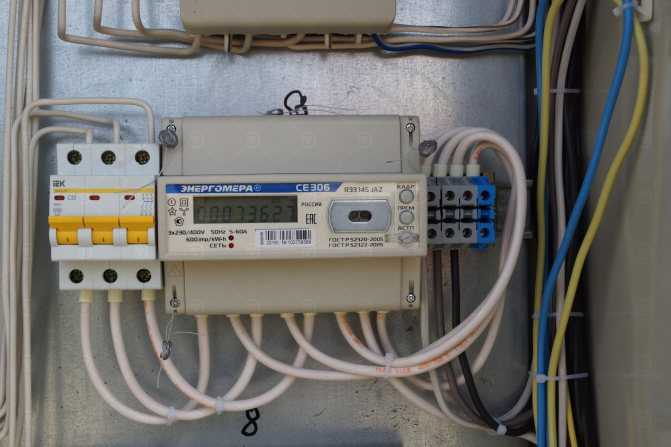

Какие счетчики устанавливают

Для учета электроэнергии в продаже имеются различные модели. Наиболее распространенными приборами являлись индукционные счетчики. Однако эти устройства устаревшие и их постепенно снимают с производства.

Существуют электронные электросчетчики с классом точности 0,5. Они могут работать как в однотарифном режиме, так и многотарифном.

В частном секторе, где электроэнергия расходуется постоянно в течение суток, обосновано применение двухтарифного счетчика. Особенно если отопление осуществляется от электричества, а ночью территорию возле входа необходимо освещать.

А при использовании стиральной машины с отложенным стартом, можно получить еще большую экономию. Поэтому установка двухтарифного счетчика обоснована.

С 1 июля 2020 года рекомендована установка смарт-счетчиков. Они обеспечивают учет электроэнергии и передачу данных диспетчеру в автоматическом режиме.

При этом диспетчер дистанционно контролирует расход электроэнергии в режиме реального времени. Кроме этого смарт-счетчики позволяют производить контроль состояния сети, информировать диспетчера о незаконном подключении или попытке кражи электричества.

В свою очередь через такие приборы диспетчер может отключать или ограничивать подачу электроэнергии, изменять суточный тариф. Это перспективные приборы учета.

Сейчас они рекомендованы к применению. А с 1 января 2022 года приборы ИСУЭ должны применяться повсеместно.

Таким образом, сейчас энергетики вправе выбрать тип счетчика самостоятельно. Пока законом только рекомендовано использовать «умные» приборы. Обязательный монтаж ИСУЭ будут производить только с 1 января 2022 года.

В Постановлении прописано, что приобретение оборудования и монтаж обязана выполнять организация, производящая поставку электроэнергии за свой счет.

Если сейчас смонтировать «обыкновенный» счетчик, энергосбыт обязан его поставить на учет. А замену произведут по окончании срока эксплуатации.

В некоторых регионах мошенники пользуются тем, что жители не разобрались в законах, и продают им оборудование.

Пломбировка и ввод в эксплуатацию

После монтажа и подключения частного дома к электросети собственник подает заявку на установку пломб и ввод в эксплуатацию. Инспектор должен прибыть не позднее 30 дней с момента подачи заявки.

Он устанавливает пломбы и составляет акт. В нем указывается причина замены, данные старого (если осуществлялась замена) и нового счетчиков, данные собственника. Один акт обязательно передается владельцу.

Зачастую в частном секторе монтаж и пломбировка электросчетчика происходит одновременно.

Замена счетчика электроэнергии проходит по тому же принципу.

Полезная статья? Оцените и поделитесь с друзьями!

Установка электросчетчика в частном доме

Содержание

• Шаг первый — расчет будущего потребления электроэнергии
• Шаг второй – выбираем место установки электросчетчика
  • Установка электросчетчика в частном доме на улице
  • Правила установки электросчетчика в частном доме
• Шаг третий — какой электросчетчик лучше

Все жизненно важные составляющие комфорта в частном доме связаны с наличием нормального обеспечения электроэнергией. Без нее — никуда. Но получить доступ к линии электроснабжения можно после выполнения необходимых бумажных формальностей и требований, хорошо известных Правил устройства электроустановок в 7-й редакции. Для того чтобы разобраться, как правильно подключить электросчетчик в частном доме, нам нужна глава 7.1, в которой сжато конкретизированы общие требования к электроснабжению жилого фонда, в том числе частных домов.

Иногда возникает проблема — как лучше электросчетчик подключить в частном доме. Но в любом случае, при строительстве нового, а также капитальном ремонте и перестройке старого дома придется потратить немало усилий и времени на борьбу с требованиями РЭС.

До начала работ решите для себя следующие вопросы:

• Какая мощность и, соответственно, напряжение сети предполагается для дома;
• Выбрать место, где предполагается установка электросчетчика;
• Выбрать модель электросчетчика, автомата защиты и пакетных выключателей.

Совет! Прежде чем обращаться в РЭС с просьбой подключить частный дом к сети, изучите на форумах в Инете вопросы, возникающие при общении с представителями РЭС. Почитайте нормативные документы, регламентирующие требования к каждой из возможных схем установки электросчетчика в частном доме. Это упростит разговор с бюрократами.

Шаг первый — расчет будущего потребления электроэнергии

В отличие от квартиры, количество электроэнергии, потребляемое в частном доме, может в различные периоды времени вдвое или даже втрое превышать пиковую величину на индивидуальном электросчетчике в многоквартирном доме. Причин может быть масса. Например, для частного дома не редкость — использование целого перечня вспомогательных механизмов и установок, от электрокотла обогрева или системы кондиционирования частного дома до станков, насосов, банных электронагревателей.

Для квартиры в многоэтажке нагрузка на электросчетчик редко превысит 2-2,5кВт. Поэтому используется однофазная сеть и, как следствие, простой в подключении электросчетчик. Пиковые нагрузки в частном доме могут достигать 10кВт, что возможно обеспечить только трехфазным электропитанием. Соответственно, электросчетчик тоже нужен трехфазный.

Разделить нагрузку между несколькими вводами и счетчиками невозможно, пунктом 7.1.22 вышеупомянутых правил определено установку одного электросчетчика для учета потребленной электроэнергии на входе в частный дом или жилье.

Для подвода трехфазной сети и установки соответствующего счетчика вам понадобится выполнить проект электропроводки частного дома с расчетом нагрузки и характеристиками потребителей, проводки, расположением контура заземления. После этого будет согласована максимальная потребляемая мощность и технические условия на электросчетчик, устанавливаемый в частном домовладении. Очень часто представители РЭС пытаются подсунуть клиенту конкретную модель электросчетчика для частного домовладения, но это уже чистой воды самоуправство.

Шаг второй – выбираем место установки электросчетчика

Добиться внятного ответа на свои вопросы об установке электросчетчика, находящегося в частном доме, от представителей РЭС крайне сложно. Чтобы выполнить установку по правилам подключения электросчетчика в частном доме, зачастую люди прибегают к услугам адвокатов или практикующих юристов. Подключение частного дома к электросети можно будет проводить только после заключения письменного договора о поставке электроэнергии.

Совет! Во избежание недоразумений требуйте отражения в договоре всех нюансов, связанных с местом крепления щита, установкой и правильным подключением электросчетчика в частном доме, разделением ответственности за те или иные действия, связанные с эксплуатацией счетчика и его подключением.

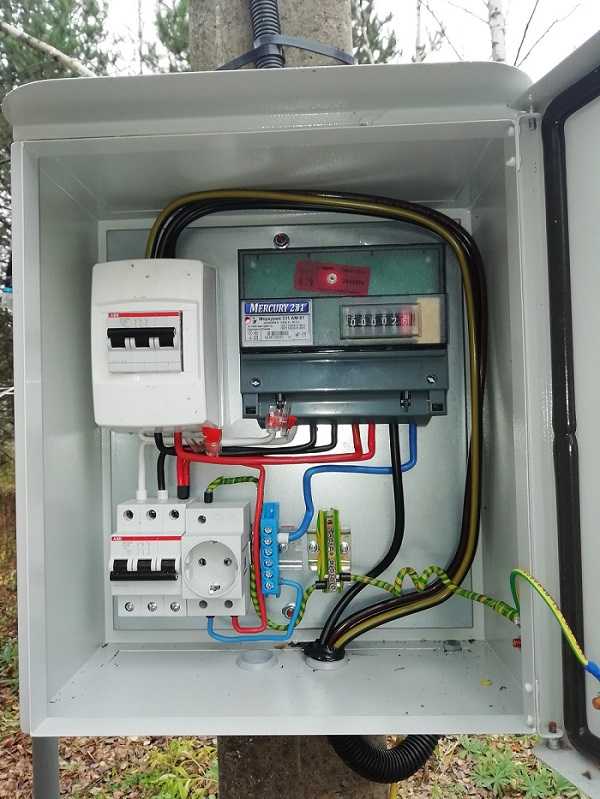

Установка электросчетчика в частном доме на улице

Одной из наиболее распространенных проблем является требование РЭС установить электросчетчик на внешней стороне дома. Для трехфазных счетчиков требования еще жестче, их, как правило, требуют выносить от стен частного дома в отдельный бокс или шкаф. Таким образом, у контролеров энергослужбы появляется возможность, независимо от пребывания хозяев в доме, контролировать показания электросчетчика и потребление энергии в частном домовладении.

Зачастую владельцы строящихся или ремонтирующихся частных домов указывают и согласовывают место установки, которое впоследствии будет внутренней стенкой мансарды или теплой веранды частного дома. Такой хитростью обеспечивается защита от погоды и посягательств вандалов, способных вывести электросчетчик из строя. В упомянутых правилах нет требований об установке счетчика снаружи дома, но есть условия защиты от воздействия влаги и мороза.

Правила установки электросчетчика в частном доме

Среди основных требований к установке электросчетчика можно отметить следующие, наиболее важные:

1. Установка электросчетчика в комплекте с автоматом защиты от сверхтоков, короткого замыкания и пакетными выключателями, позволяющими полностью разорвать физический контакт с входными цепями. Элементы установки собираются в одном корпусе, оснащенном застекленным окошком для считывания показаний электросчетчика. Отделение для счетчика должно быть оснащено «ушками» для наложения пломбы контролера.
2. Схема подключения электросчетчика в частном доме также должна предусматривать возможность отключить сам счетчик от внешнего напряжения. Как правило, используют внешнюю контактную муфту или дополнительный пакетный выключатель.
3. Установка электросчетчика в электрическом щите осуществляется на вертикальной поверхности стены частного дома или специальной стойке, на высоте не более 1,7 метра, в положении, позволяющем беспрепятственно считывать показания индикатора.
4. Счетчик, устанавливаемый в частном домовладении, должен быть удален от линий газопровода и водоснабжения не менее чем на один метр.

После заключения договора выполняется схема подключения электросчетчика однофазного в частном доме, проект, в котором фиксируется место, где электросчетчик будет установлен в частном доме, показывается наличие необходимых сервисных устройств и подведение электропроводки от линии электропередачи. Перед началом монтажных работ схема подлежит согласованию в РЭС.

Важно! При согласовании схемы стоит дополнительно уточнить, какие работы будут выполнены работниками РЭС, и как будет осуществляться подведение питающих цепей к счетчику при установке.

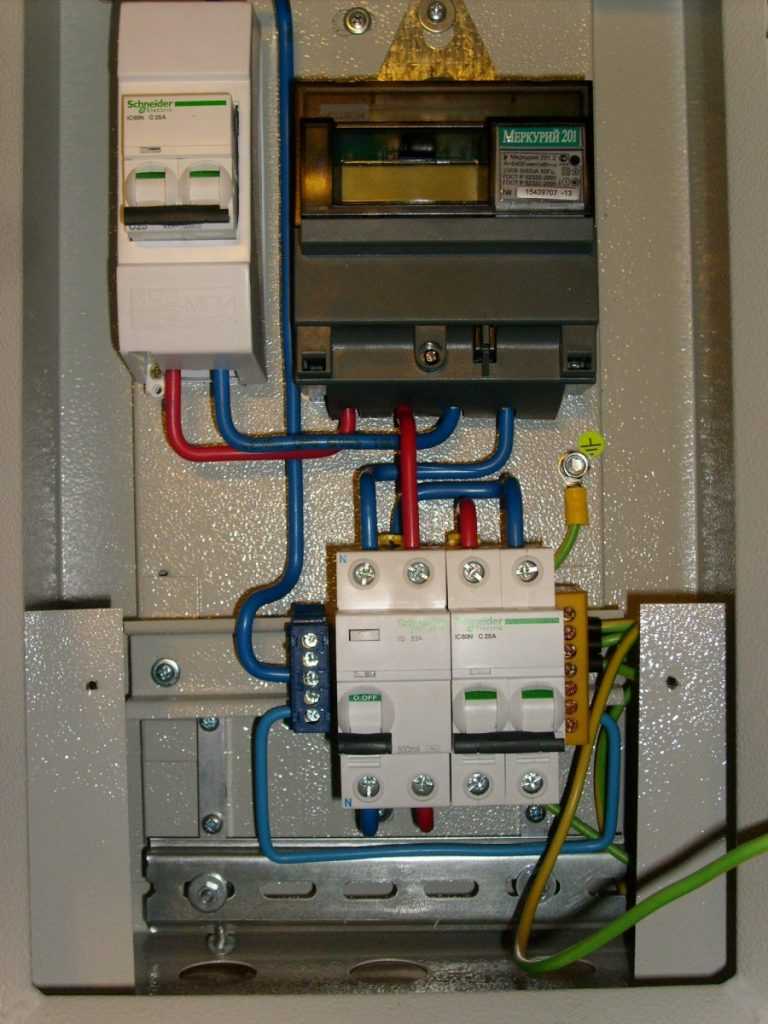

Самым распространенным способом установки электросчетчика является помещение его и сервисных автоматов в один металлический монтажный ящик. Короб ящика обычно хорошо защищен от воздействия атмосферных осадков и достаточно прочен, чтобы противостоять возможным попыткам его взлома или порчи.

Исключением является частный дом, используемый сезонно в качестве временного проживания, например, дачный коттедж. Если нет охраны, счетчик необходимо снимать на зимний период по согласованию с РЭС, либо установку прибора сразу выполнять в защищенном месте частного дома.

Сборка электрического щита не представляет особых трудностей. Как правило, в самой конструкции щитка уже предусмотрены ячейки и крепления для установки электросчетчика и коммутирующих устройств пакетного выключателя и автомата защиты. В обязательном порядке на расстоянии не более 1метра от фундамента дома выполняется контур заземления. Сваренный из уголка или арматуры каркас заземления закапывается на глубину не менее полуметра с металлической контактной шиной, которую подключают к «земле» монтажного щита.

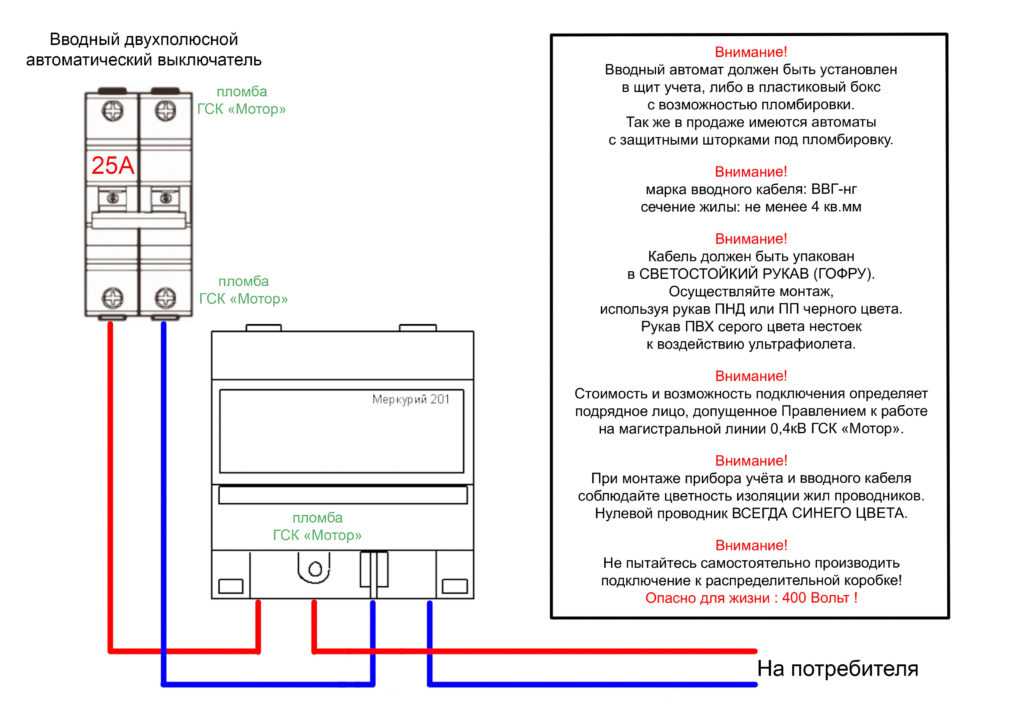

Схема подключения проводки при установке однофазного счетчика проста, необходимо правильно подсоединить к выходным клеммам щита и не перепутать два провода – «ноль» и «фазу». Подключение проводки от линий электропередач выполнят специалисты РЭС после проверки правильности выполненных вами работ. Сам факт подключения будет оплачиваемой услугой, поэтому всегда составляется акт о подключении частного домовладения к электрическим сетям.

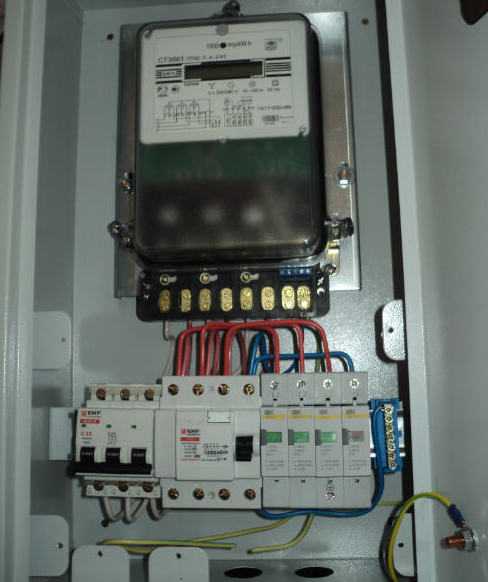

Сложнее будет в случае установки трехфазного счетчика. Если у вас нет достаточного опыта работы с трехфазными линиями, воспользуйтесь услугами частной фирмы, имеющей лицензию на проведение работ монтажа проводки, розеток контуров заземления и установки счетчика и соответствующего защитного оборудования.

Шаг третий — какой электросчетчик лучше

Чтобы решить, какой электросчетчик лучше поставить в частный дом, стоит сначала определиться, где и как он будет использоваться. Современные конструкции счетчиков хорошо защищены и достаточно надежны. На рынке в настоящее время доминируют три основных производителя:

• ОАО «Концерн Энергомера», расположенный в Ставропольском крае;
• Холдинг «Инкотекс», Москва;
• Московский завод измерительных приборов.

Первый производитель имеет долю рынка в 30-35% всех продаваемых в РФ однофазных бытовых электросчетчиков, качество продукции соответствует цене. Остальные чуть скромнее, но тоже имеют немалые заделы именно в производстве электронных счетчиков электроэнергии. Счетчики торговой марки «Меркурий», продукция ХК «Инкотекс», декларируются в срок безотказной работы в 250тыс. часов в частном домовладении, тогда как гарантии продукции конкурентов имеют срок службы на 100-110тыс. часов меньше.

Перед тем как сделать выбор модели счетчика и места его установки в частном домостроении, стоит помнить, что жидкокристаллические индикаторы, наиболее часто применяемые в счетчиках, очень плохо переносят низкие температуры, при температурах ниже минус 5^оС прочитать показания невозможно.

• Как правильно установить варочную панель в столешницу

• Как установить инфракрасный обогреватель самостоятельно

• Как подключить кондиционер к электросети самому

• Подключение телефонной розетки rj11, схема

Установка трехфазной электропроводки в доме

В нашем сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и 3- Распределительный щит фаз. Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

Связанные руководства по электромонтажу:

• Монтаж трехфазной электропроводки в многоэтажном здании
• Установка однофазной электропроводки в доме – NEC и IEC
• Установка однофазной электропроводки в многоэтажном здании

Содержание

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения к подсистеме распределения. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , предохранители, SUN и окончательные подножки и т. Д. . Например,

В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенный по схеме «звезда» (трехфазная, 4-х проводная система).

В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (две фазы, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

Связанные руководства по подключению:

• • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
  • Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями. при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). В звездном соединении Трехфазное линейное напряжение (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.). , 277 В, 480 В и т. д. в США) .

При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, т.е. заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

Зачем нам нужен трехфазный источник питания?

Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д., нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про монтаж однофазной электропроводки в доме мы уже знаем что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т.д. Так что больше никогда не будем повторяться.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Уровни трехфазного и однофазного напряжения в США — NEC

В США и Канаде доступны различные однофазные и трехфазные уровни напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может быть использовано для промышленных и коммерческих приложений.

Ниже приведены уровни напряжения, доступные в США и Канаде.

3-фазное напряжение в США

• Three Hots (3-Lines) = 208V- 3-Φ
• Three Hots (3-Lines) — High Leg Delta = 240V — 3-Φ
• Три выхода (3 линии) — треугольник = 480 В — 3-Φ
• Три контакта (3 линии) — звезда = 600 В — 3-Φ

т. е.

• Между L ₁ , L ₂ и L ₃ = 208 В, 240 В, 480 В или 600 В – (3 фазы)

Однофазное напряжение в США

• Горячее к нейтральному = 120 В – 1-Φ
• Горячее к нейтральному = 208 В, (треугольник верхнего плеча) — 1-Φ
• Две горячие точки = 240 В – 1-Φ (расщепленная фаза)
• Горячий к нейтральному — звезда = 277 В — 1-Φ
• 2 контакта + нейтраль — звезда = 480 В — 1-Φ
• Горячий + нейтральный – звезда = 347 В – 1-Φ

т. е.

• • L ₁ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₂ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₃ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)

Примечание. В случае верхнего ответвления треугольника (силового или дикого ответвления) между верхним ответвлением и нейтралью имеется дополнительное однофазное напряжение 208 В, а также 120 В и 240 В от измерительной коробки к центру нагрузки и панели. коробка.

Связанные руководства по подключению:

• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить 230-вольтовый потребительский блок с двойной раздельной нагрузкой? – УЗО+ПЦ

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В»-NEC-US

Дельта с высокой ногой (120 В, 208 В и 240 В)

3-PHASE) Уровни однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритании и ЕС по сравнению с США и большинством стран (например, Индия, Пакистан, ОАЭ и другие арабские страны) та же система распределения напряжения, что и в Великобритании, ЕС и IEC. Как трехфазное, так и однофазное напряжение доступно для бытового и коммерческого применения в одном и том же блоке следующим образом.

Трехфазное напряжение в Великобритании и ЕС

• Межфазное = 400 В
• Любая фаза к нейтрали = 230 В – (1-Φ)
• Между тремя фазами = 400 В – (3-Φ)

Т.е.

• L ₁  до L ₂ = 400 В – (3 фазы)
• L ₂  до L ₃ = 400 В – (3 фазы)
• L ₃  – L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

• Фаза к нейтрали = 230 В

т. е.

• L ₁ до N = 230 В – (1-фазный)
• L ₂ до N = 230 В – (1-фазный)
• L ₃  до N = 230 В – (1-фазный)

Однофазные и трехфазные системы электропитания 230 В и 400 В — IEC — Великобритания и ЕС

• • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Требования к установке трехфазной проводки

В этом руководстве нам потребуются следующие электромонтажные принадлежности для подключения трехфазного питания в доме.

• Трехфазный счетчик электроэнергии: 1 №
• Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
• Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 №
• Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
• Однополюсный, 20 А, автоматический выключатель: 6 №
• Однополюсный, 16 А (20 А в США): MCB: 3 №
• Однополюсный, 10 А (15 А в США): MCB: 6 №
• Корпуса распределительных щитов: 3 шт.
• Шинная перемычка для подключения нейтрального кабеля
• Медные полосы для общего соединения автоматических выключателей: 3 шт. (сегмент медной шины)
• Медная полосовая шина для заземления и заземления

Как подключить трехфазный главный распределительный щит?

Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка менее 7,5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.

В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок. Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны в доме, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.

Практическая процедура трехфазной проводки распределительного щита и установки

Мы изучили основную электрическую проводку ламп, вентиляторов и т. д. (т. сделать то же самое, как указано ниже.

• Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
• Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем фазам на входе ( R , Y , B ) от трехфазного счетчика электроэнергии. (Проверьте цветовой код проводки для различных областей в разделе ниже)
• Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
• Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтральной линии. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.
• Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления, как показано на рис. ниже.
• Выполните те же действия для всех трех распределительных щитов в разных комнатах и ​​зонах.

 Нажмите на изображение, чтобы увеличить

Рис. – Схема монтажа трехфазной электропроводки

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или панель вспомогательного обслуживания, прочтите предыдущие опубликованные сообщения о схемах однофазной электропроводки. .

Похожие сообщения:

• • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.

Схемы установки трехфазной электропроводки — US — NEC

Трехфазное распределение 208 В и панельная проводка.

Нажмите на изображение, чтобы увеличить

Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и проводка панели.

Нажмите на изображение, чтобы увеличить

Трехфазное распределение 480 В и панельная проводка.

Щелкните изображение, чтобы увеличить его

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены и соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, сечение проводов, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей и розеток и т. д.

Похожие сообщения:

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

Схемы установки трехфазной электропроводки – Великобритания, ЕС – IEC

Нажмите на изображение, чтобы увеличить

Рис. — Проводка трехфазного распределительного щита в соответствии с цветовым кодом IEC

УЗО – только 3-Φ нагрузки

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО – 1-Φ нагрузки от 3-Φ источника питания

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО — комбинация нагрузок 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить его

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, типовая проводка распределительного щита с УЗО для обеих 3-Φ и 1-Φ цепей нагрузки

Нажмите на изображение, чтобы увеличить

• Электропроводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации. .

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить комбинированный выключатель и розетку?

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтральная по-прежнему необходим в трехфазной системе, что зависит от конструкции системы (перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5. Подключение однофазной и трехфазной нагрузки в трехфазной системе питания

Подключение трехфазной нагрузки 400 В и автоматических выключателей с УЗО и ВДТ в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Щит распределительно-потребительный с УЗО.

Электропроводка Типовые трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.

Похожие сообщения:

• Схема электропроводки на лестнице. Как управлять лампой с двух мест?
• Схема электропроводки в коридоре – электропроводка в коридоре с использованием двухпозиционных переключателей

Принципиальная схема подключения трехфазного распределительного щита

На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилом/коммерческом районе.

Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки — IEC и NEC

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Общие меры предосторожности и Инструкции

• Электричество одновременно и наш друг, и враг, если вы дадите ему шанс убить вас, помните, оно никогда его не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
• Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете ознакомиться с соответствующими руководствами по установке электропроводки.

• Схема лестничной электропроводки – как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить портативный генератор к домашней электросети — 4 метода
• Еще больше инструкций по установке и установке электропроводки

Как подключить и установить трехфазный счетчик электроэнергии? НЭК и МЭК

Установка трехфазного счетчика электроэнергии | 3-Φ, 4-проводной электросчетчик 400 В и 120 В/208 В/240 В/277 В/347/480 и 600 В переменного тока Питание и обслуживание

(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)

В следующих пошаговых руководствах по установке счетчика мы покажем, как подключить трехфазный электросчетчик на 400 В переменного тока для питания 3-Φ и 1-Φ 230 В (Великобритания, ЕС на основе IEC ) и установка однофазных и трехфазных сетей 120 В, 208 В, 240 В, 277 В и 480 В (США на основе NEC) для существующей или новой установки сети.

Для общей и ясной иллюстрации мы использовали КРАСНЫЙ, желтый и синий цвета для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

• Связанный пост: Как подключить однофазный счетчик электроэнергии? 120 В/240 В и 230 В переменного тока – NEC и IEC

Нажмите на изображение, чтобы увеличить0002 Предупреждение : В этих примерах показана наиболее часто используемая компоновка и типовая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других странах, следующих за IEC (Международной электротехнической комиссией). То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), так как винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Подключение трехфазного счетчика для 400 В переменного тока – (Великобритания и ЕС) – IEC

В Великобритании, ЕС, Азии и странах IEC трехфазное питание 400 В переменного тока обеспечивается четырьмя системы проводов (три фазы (линии) и нейтраль) от трехфазного трансформатора 400/230В до распределительного щита и далее до главного распределительного щита в жилых домах.

Хорошо, что вы можете получить однофазное питание 230 В от точек нагрузки трехфазного счетчика. Все, что вам нужно, это только однофазный провод и нейтраль. Если вам нужно трехфазное напряжение 400 В, все три линии и нейтраль (дополнительно) необходимы для работы трехфазных цепей, таких как 3-Φ, асинхронные двигатели и т. д.

Правительство Великобритании требует, чтобы умные и цифровые электросчетчики вместо аналоговых электромеханических счетчиков электроэнергии.

Полезно знать: Электросчетчик также известен как счетчик энергии, счетчик кВтч или счетчик киловатт-часов, который используется для считывания и регистрации использованной энергии и потребляемой мощности в киловатт-часах.

Нажмите на изображение, чтобы увеличить его

Установка трехфазного счетчика электроэнергии (3 фазы, 4 провода, счетчик энергии 400 В переменного тока)

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание. .
2. Начиная с левой стороны для ГЛАВНОГО, подключите первый входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему на счетчике (Основной).
3. Подключите второй входящий фазный провод в 3-й разъем
4. Подключите третий входящий фазный провод в 5-й разъем.
5. Подключите входящий нейтральный (N) провод к 7-му разъему счетчика.
6. Со стороны нагрузки подключите исходящую нейтраль в 8-м слоте.
7. Теперь подключите оставшиеся отходящие трехфазные провода во 2-м, 4-м и 6-м слотах соответственно и подключите их к распределительному щиту, как показано на рис.

Ниже приведена принципиальная схема подключения для установки трехфазного ,  4- Провода, звезда-400В ) Счетчик кВтч ( Цифровой или аналоговый счетчик энергии ) от источника питания 400 В переменного тока к главному распределительному щиту в доме.

Нажмите на изображение, чтобы увеличить

Счетчик рекомендуется устанавливать вертикально по центральной линии. После установки винтов и т. д. обязательно закройте защитные окна. Вы можете включить главный выключатель питания после успешной изоляции коробки трехфазного счетчика, чтобы проверить, работает ли все как положено.

Вот еще один реально работающий 3-х фазный счетчик электроэнергии, установленный на главном столбе рядом с потребителями.

Нажмите Изображение, чтобы увеличить

На приведенных выше рисунках и диаграммах:

• R _в , Y _в и B _в = insive Line Thry PHASES или LIVE THER PHASES или LIVE THER PHASIS или LIVE THER PHASIS или LIVER). трансформатор 3-х фазный ( R ed, Y желтый, B синий)
• R _ВЫХОД , Y _ВЫХОД и B _ВЫХОД = исходящие три фазы или ток (линии) в качестве нагрузки на главный распределительный щит дома.
• N _IN = Входная нейтраль от трансформатора.
• N _UOT = исходящая нейтраль к распределительному щиту.

Требование к установке трехфазного счетчика на 400 В

• Вы должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
• Для всех фаз необходимо использовать одножильные кабели с ПВХ и двойной изоляцией.
• Используйте соответствующую маркировку для всех фазных кабелей, таких как «L1», «L2», «L3» и «N» соответственно.
• Для электрических счетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер необходимо предусмотреть свободное пространство шириной 900 мм.
• Используйте минимум 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком или в зависимости от допустимой нагрузки.
• Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
• Хвостовики счетчика должны быть максимально короткими, или, по крайней мере, длина хвостовика счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2 .1).
• Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
• Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
• Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании надлежащих руководств и норм.

Хоккейная клюшка 38 мм (каркасная трубка) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

• Шкаф счетчика с уровня земли: 600 мм мин. и 1100 мм макс.
• Наконечники счетчика: 25 мм
• Расстояние от передней части шкафа: Мин. 1000 мм
• Хоккейная клюшка (формованная трубка): 38 мм (мин. высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.
• Отверстие для доступа к кабелю: 20/30 мм

Общая проводка трехфазного счетчика (цветовая маркировка IEC) от источника питания сети до главного распределительного щита будет выглядеть следующим образом.

Нажмите на изображение, чтобы увеличить

Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Трехфазная проводка счетчика для различных уровней напряжения – США – NEC

В Северной Америке ситуация совершенно иная, чем в Великобритания, ЕС и остальной мир. Например, уровни однофазного и трехфазного напряжения в США — NEC отличаются от стран, следующих за IEC, например, уровень обычных однофазных напряжений составляет 120 В, 240 В. Кроме того, однофазные и трехфазные уровни напряжения 120 В, 208 В, 240 В, 277 В и 480 В доступны от трансформатора 7200 В, установленного на опоре.

Уровень трехфазного напряжения в США следующий:

• 240 В, три фазы, 4 провода (треугольник высокого напряжения) между тремя горячими (линейными) проводами и землей.
• 208 В, три фазы, 4 провода — между тремя горячими (линейными) проводами и землей.
• 480 В, три фазы, 4–5 проводов — между тремя горячими (линейными) проводами + нейтралью и землей.
• 600 В, три фазы, 4 провода — между тремя горячими (линейными) проводами + заземление.

В следующих разделах мы покажем, как подключить электросчетчик на 240 В, трехфазный, 208 В, трехфазный, 480 В, трехфазный и 600 В, трехфазный, в соответствии с NEC.

Нажмите на изображение, чтобы увеличить

Как подключить 120 В и 208 В – (звезда) 1-Φ и 3-Φ электросчетчик?

Давайте посмотрим, как подключить 3-фазный, 4-проводной счетчик электроэнергии 120 В и 208 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве «ГОРЯЧЕГО» провода к верхним клеммам (черного, красного и синего цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) как «ГОРЯЧИЙ» провод (со стороны нагрузки) от нижних наконечников к центру нагрузки или главному выключателю распределительной коробки (черного, красного и синего цветов).
4. Вы можете подключить нейтраль к левому центральному наконечнику, помеченному как (G & N), если это необходимо в соответствии с конструкцией. Просто подключите линии нагрузки (горячие провода) и нейтральные провода к блоку главного выключателя.
5. Подсоедините заземляющий провод к маленькому наконечнику (расположенному слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
6. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

7. #4 AWG (American Wire Gauge).
8. Теперь аккуратно установите и закрепите счетчик в коробке счетчика (т.е. 7 штырей счетчика на 7 зажимов в корпусе коробки счетчика).

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 208 В — три фазы, 4 провода (3 провода + заземление)

Однофазный:

• 208 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 120 В – однофазный, 3-проводный (2 провода под напряжением + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, доступно только 208 В. Если есть нейтральные провода, то и 120 В, и 208 В доступны для панели управления, т. е.

• Нейтраль Доступно: Доступны как 208В, так и 120В
• Нейтраль Недоступно: Доступно только 208 В

Нажмите на изображение, чтобы увеличить

Меры предосторожности: Если линии неправильно подключены к шкафу счетчика или штыри счетчика не плотно закреплены в наконечниках, он не будет считывать показания кВтч, и вы не сможете возможность расчета счетов за электроэнергию на основе потребления энергии. Кроме того, неправильное подключение счетчика может привести к срабатыванию выключателя или может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить 120 В, 208 В и 240 В (треугольник высокого напряжения) для 3-Φ и 1-Φ Электрический счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 4-проводной или 3-проводной счетчик электроэнергии 120 В, 208 В и 240 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве «ГОРЯЧЕГО» провода к верхним клеммам (синего, черного и оранжевого цветов). Имейте в виду, что 3-я строка (как Линия 3 ) справа оранжевого цвета — это силовая ветвь (дикая ветвь) или верхняя ветвь-треугольник, и ее следует подключать к клеммам справа от нейтрального контакта.
3. Подсоедините три отходящие линии (L1, L2 и L3) как «ГОРЯЧИЙ» провод (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (синий, черный и оранжевый).
4. Вы можете подключить нейтраль к левому центральному контакту, помеченному как (G & N), так как нейтраль доступна в верхнем ответвлении треугольником для однофазного напряжения 208 В.
5. Теперь подключите линии нагрузки (горячие провода) и нейтральные провода к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

8. #4 AWG (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 240 В – трехфазный, 4-проводный (3 провода под напряжением (включая верхний ответвление треугольником) + заземление)

Однофазный:

• 208 В – однофазный, 3-проводный (1 провод на горячую линию (должен быть треугольником высокого плеча) + нейтраль + провод заземления)
• 240 В — однофазный, 3-проводной (2 провода «горячего» + заземление)
• 120 В – однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 208 В недоступно. Если есть нейтральные провода, то 120 В, 208 В и 240 В доступны для панели управления, т.е.

Нажмите на изображение, чтобы увеличить

Как подключить 277 В и 480 В – (звезда) 1-фазный и 3-фазный счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 5-проводный или 4-проводный счетчик энергии 277 В и 480 В.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЕ» провода к верхним клеммам (коричневого, оранжевого и желтого цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (коричневый, оранжевый и желтый).
4. Вы можете подключить нейтраль к левой центральной клемме, обозначенной как (G & N).
5. Теперь подключите линии нагрузки (горячие провода) и нейтральный провод серого цвета к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

8. #4 AWG (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 480 В – Трехфазный, 4–5 проводов (3 провода под напряжением + нейтраль (при необходимости) + заземление)

Однофазный:

• 480 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 277 В — однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 277 В недоступно. Если есть нейтральные провода, то 277 В и 480 В доступны для панели, т.е.

• Нейтраль Доступно: Однофазное напряжение 277 В Также доступно
• Нейтраль Недоступно: Доступно только 480 В (1-P и 3-P)

Нажмите на изображение, чтобы увеличить

Как подключить 600 В / 347 В — (звезда) и 480 В — Трехфазный счетчик?

На следующем рисунке показано подключение для двух конфигураций следующим образом.

Измерение треугольником 480 В (левая сторона)

Это только трехфазная проводка счетчика, т.е. нейтраль и однофазная система не включены. В шкафу счетчика есть 5 зажимов без нейтрали, но заземление все еще подключено в соответствии с NEC.

347 В / 600 В – Измерение по схеме звезда (правая сторона)

Эта схема подключения счетчика такая же, как для 277 В и 480 В (1-P и 3-P). Имеется 7 зажимов, т.е. нейтраль включена для однофазного питания 347 В.

• Трехфазный: 600 В, 3-фазный, через три горячие линии + провод заземления.
• Однофазный: 347 В, 1-фазный с одним горячим проводом + нейтраль + земля.

Нажмите на изображение, чтобы увеличить

Сечения кабелей и проводов для горячих, нейтральных и заземляющих проводов — NEC

• Используйте надлежащее сечение проводов в зависимости от цепей нагрузки.
• Используйте № 8AWG (медь) или № 6 AWG (алюминий) для цепей 240 В. Для 100 Ампер вы можете
• Используйте № 4 AWG для меди и № 2 AWG алюминия для служебных линий (как горячих, так и нейтральных) в случае 100 ампер.
• Для 100 ампер можно использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122).
• Для заземляющего провода к заземляющему стержню необходимо использовать провод сечением не менее 4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке трехфазного счетчика

• Коробка счетчика должна быть плотно и надежно прикреплена к стене или надежно закреплена на твердой поверхности на нужном уровне.
• Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и крепежная скоба.
• Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
• Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
• Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе со счетчиком.

Счетчик от уровня земли: 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика: Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение с газовыми и другими счетчиками: Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземной трубы: Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод: В соответствии с NEC

Размер провода заземления относительно заземляющего стержня: #4 AWG (медь)

NEC – США

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество ламп на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+ПЦ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
