Армопояс под мауэрлат мансарды: расчет размеров и порядок установки

Содержание

расчет размеров и порядок установки

Навигация по странице

Армированным поясом называется железобетонный слой, который укладывается вдоль внешних стен постройки по всему периметру

Смена температур и наличие подземных вод приводят к неравномерной усадке стен. Кроме этого, на стены оказывают влияние ветровые нагрузки. Все это ведет к деформации, которая проявляется в той или иной степени. Одним из строений, которое поддается таким нагрузкам, является мансарда. Чтобы повысить уровень ее прочности и сопротивляемости, основание мансарды оборудуют армированным поясом.[toc>

Что такое армопояс и его назначение

Армирующим поясом принято называть железобетонную конструкцию, которая установлена по всему периметру стены. Он имеет и другие названия: армопояс, железобетонный или разгрузочный армопояс, сейсмический пояс.

Армопояс обязательно должен быть замкнутым и ни в коем случае не прерываться по длине

Есть ли необходимость установки такой конструкции или же можно обойтись без нее? Некоторые материалы, которые используются при строительстве стен, не обладают необходимой прочностью и легко подвержены деформациям. К таким материалам можно отнести газосиликатные и силикатные блоки, шлакоблочные материалы и другие. Монтаж стен здания из таких материалов предполагает установку армированного пояса под мансардный этаж. Он используется в качестве перегородки между крышей и стенами здания. Возведение этого пояса имеет следующие позитивные стороны:

При обустройстве мансардного этажа встает задача соединения деревянных частей крыши со стенами. Нормативными документами запрещается соединение анкерными или крепежными элементами строительных материалов с низкой степенью прочности. Это повлечет множественные местные нагрузки, которые могут привести к разрушениям. Чтобы не допустить этого, устанавливают армированную конструкцию.

Армированная система на верхний этаж несет разгрузочную функцию и придает жесткость всему строению. При ее наличии стены будут испытывать небольшую и равномерную вертикальную нагрузку.

Сводит к минимуму погрешности строительства, исправляя усадку и перекосы строения.

Вследствие заливки выравнивается уровень стены. Это дает возможность после застывания бетона проводить монтаж мауэрлата на идеальную горизонтальную поверхность.

Армопояс. Опалубка и армирование

Мауэрлат и необходимость армирования под ним

Мауэрлатом называется часть стропильной системы, которая держит крышу. Мауэрлат монтируется по всему несущему контуру мансардного этажа и является основой всей стропильной системы. Монтаж мауэрлата проводится непосредственно на армопояс. В таком варианте мауэрлат приобретает большую жесткость. Кроме этого, он выполняет роль перегородки, и служит соединительным элементом между крышей и стенами здания.

Армопояс под мауэрлат делается под балками кровли для крепления бруса крышной конструкции с помощью анкерных болтов

Кровельная конструкция, кроме мауэрлата, состоит из множества элементов. Все они опираются на стены и создают различную нагрузку, которая может меняться от места установки этих элементов. Армирующий пояс делает ее равномерной. Для этого обязательным условием является его оборудование по всему периметру стены. Армированная конструкция должна быть непрерывной и выполненной в соответствии со строительными нормами. Если это требование будет нарушено, то мансардный этаж не будет достаточно надежен. Армопояс под мауэрлат

Габариты армированной конструкции

Возведение основы под мауэрлат должно проводиться по всей длине стены с запасом, чтобы его толщина соответствовала толщине стен, на которые будет проводиться его монтаж. В любом случае, размер армирующей системы в сечении не должен быть меньше, чем 0.25х0.25 м. Если монтаж стен из газобетона, то верхний ряд рекомендуется выложить блоками, которые имеют U-образный вид. Эти блоки послужат опалубкой для армированной системы. Если стены выполнены из другого материала, то необходимо сделать опалубку из дерева.

Армирование из U-образных блоков

Расчет и установка опалубки

Конструкция опалубки придаст форму будущему армированному поясу. Его расчет производится еще на этапе строительства, а установка осуществляется после окончания постройки стен. При установке опалубки необходимо учесть, чтобы ее верхний край был несколько выше, чем высота армированной системы. Продольная часть пояса должна иметь минимум 4 арматурных прута, с диаметром не менее 10 мм каждый. Эти прутья должны соединяться между собой при помощи проволоки или арматуры не чаще, чем через 0.25 м. Соединительный элемент должен быть в сечении не менее 0.6 мм.

Сооружение армированного каркаса

Опалубка в поперечнике может иметь форму квадрата или прямоугольника. При заливке бетона в опалубку, необходимо учесть, что расположение продольной арматуры должно находиться в глубине бетона на расстоянии не менее 5 см от внешней стенки армированной системы. По бокам это можно урегулировать, установив арматурный каркас. Для того, чтобы добиться нужной величины в нижней части пояса, можно установить подпорки из ломаного кирпича нужной высоты. После того, как опалубка установлена, необходимо ее закрепить. Сделать это можно следующим образом:

вертикальные стороны крепятся жестко между собой при помощи штырей. Штыри с внешней стороны фиксируются болтами;

крепеж проводится с использованием диагональной распорки. Одна сторона крепится на боковое ограждение, обратная монтируется в горизонтальную плоскость;

используется опалубка, изготовленная промышленным способом, с резьбовыми шпильками.

Фиксацию опалубки болтами и резьбовыми шпильками провести несложно. Для этого необходимо:

в материале для опалубки сделать сквозные отверстия для установки пластмассовой трубки. Диаметр таких отверстий должен соответствовать диаметру трубки;

установив пластмассовую трубку, необходимо сквозь обе стороны опалубки и трубку пропустить шпильку с резьбой;

на шпильку с обеих сторон необходимо установить шайбы и затянуть стороны гайками;

после застывания бетона гайки, шайбы и резьбовые шпильки можно снять. Вынимать пластмассовые трубки нет необходимости.

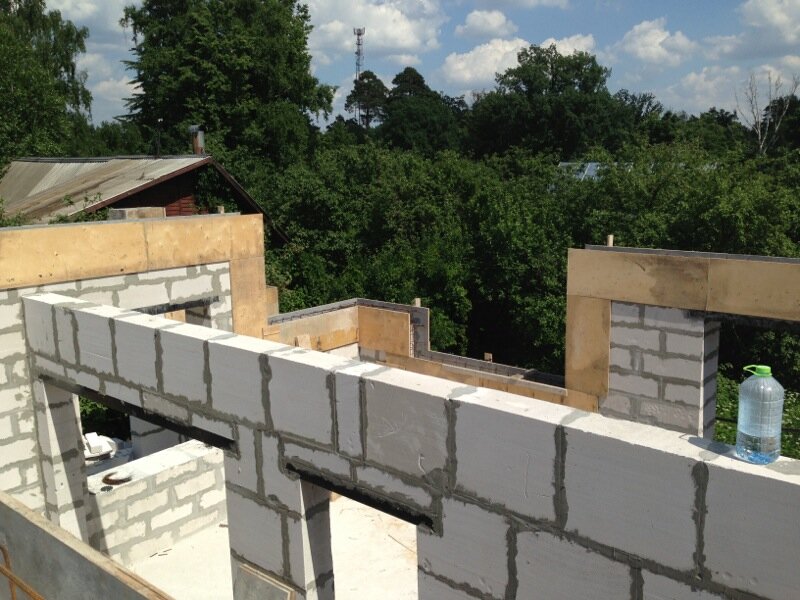

Монтаж опалубки на газоблок

Монтаж крепежных элементов мауэрлата

После того, как смонтированы перегородки опалубки, необходимо сделать расчет и установку элементов крепления, которые будут удерживать мауэрлат. Чаще всего это выполняется с применением резьбовых шпилек, которые с помощью вязальной проволоки, крепятся к металлической арматуре, расположенной внутри опалубки. Затем с помощью сварочного агрегата привариваются. Диаметр шпильки должен быть не менее 10 мм. Длина шпильки должна превышать толщину мауэрлата на 20-30 мм. Отверстие под шпильку необходимо сделать в том месте мауэрлата, на которое не будут опираться стропила, в идеале — по центру между стропилами. При этом шаг отверстий должен быть около 1 метра. Для этого необходимо перед установкой провести правильный расчет мест, которые будут просверливаться под крепежную шпильку. Шпилька должна быть с усиленной гайкой и прокладочной шайбой. Строительные хитрости. Самый быстрый монтаж шпилек

Заполнение пояса бетоном

Заполнять армопояс под мансардный этаж необходимо цементно-щебневым раствором с добавлением песка. Его можно приготовить своими руками, применяя следующий расчет:

бетон (марка не ниже М200) — 1 часть;

щебень — 4.5 части;

промытый песок — 3 части.

После заливки пояса мансардного этажа в бетоне будут воздушные пузыри или полости. Эти пустоты оказывают негативное влияние на прочность конструкции. Для того, чтобы их удалить, желательно использовать вибратор. Если он отсутствует, то удалить воздух можно при помощи подручных инструментов. Используя арматуру, черенок от лопаты или другой подручный инструмент необходимо по всему периметру заливки этажа сделать проколы в бетоне. Этим способом будет выведен воздух из бетона, а сам бетон будет быстрее застывать и станет прочнее.

Монолитный пояс под плиты перекрытия

Оборудуя на мансардном этаже армопояс, важно учесть следующее. Заливка должна проводиться один раз, пока бетонная смесь не застыла. Если расчет по количеству бетона на этаж был сделан неверно, то необходимо с помощью перегородки провести отсекание бетонной жидкости. Проводится отсекание только вертикально. В качестве перегородки применяют такие материалы, как кирпич, блок, плотная фанера или лист ДСП. Перегородки необходимо приготовить заранее. Когда будет готова следующая порция бетона для этажа, перегородки необходимо удалить, обильно смочить водой затвердевшую часть армированной конструкции и продолжить заливку. Если погода теплая и влажность в пределах нормы, то через 2-3 дня опалубку можно демонтировать и заняться установкой мауэрлата. Заливка армопояса дома из газоблоков

Установка мауэрлата

Монтаж мауэрлата на мансардном этаже проводится после полного застывания бетона и удаления всех подсобных элементов. При необходимости, можно еще раз проверить расчет отверстий в мауэрлате. Если он верный, то основа стропильной конструкции этажа легко сядет на крепежные шпильки. В случае, когда расчет сделан с ошибками, есть возможность их исправить.

Крепление мауэрлата (стропилины) на армопояс

Перед тем, как проводить посадку мауэрлата, брус, из которого он изготовлен, должен быть обработан специальными жидкостями. Эти жидкости должны иметь водоотталкивающие и противопожарные характеристики, защищать древесину от насекомых и грызунов, чтобы обезопасить материал от гниения и древесного грибка. Соединение частей мауэрлата между собой осуществляется последовательно встык, с применением косого прируба или прямого замка, без перегородки. На верхний этаж установка конструкции проводится на заранее вмонтированные в армопояс шпильки в подготовленные в мауэрлате отверстия. Когда основа стропильной системы посажена на место, необходимо на шпильки накинуть прокладочные шайбы и затянуть гайки. Во избежание последующего раскручивания гаек, рекомендуется установить контргайки. Торчащий остаток шпильки желательно отрезать при помощи ножовки по металлу или болгарки. Перед посадкой мауэрлата пространство между ним и бетоном необходимо укрыть слоем рубероида. Крепление мауэрлата

Вывод

Мансарда зачастую используется как жилой этаж. Армопояс, установленный под мансардный этаж, выполненный по всем правилам и с учетом строительных норм, сделает стропильную систему надежной и устойчивой, а само помещение будет теплым и уютным. Армопояс. Часть 1. Под какими стенами и перегородками нужен армопояс и зачем

Армопояс. Часть 2. Конструктив армопояса, утепление и другое

расчет размеров и порядок установки

Армопояс для газобетона

Содержание

Что такое армопояс и его назначение
Мауэрлат и необходимость армирования под ним
Габариты армированной конструкции
Расчет и установка опалубки
Монтаж крепежных элементов мауэрлата
Заполнение пояса бетоном
Установка мауэрлата
Вывод

Что такое армопояс и его назначение

Пример армирующего пояса

Армопояс обязательно должен быть замкнутым и ни в коем случае не прерываться по длине.

При обустройстве мансардного этажа встает задача соединения деревянных частей крыши со стенами. Нормативными документами запрещается соединение анкерными или крепежными элементами строительных материалов с низкой степенью прочности. Это повлечет множественные местные нагрузки, которые могут привести к разрушениям. Чтобы не допустить этого, устанавливают армированную конструкцию.
Армированная система на верхний этаж несет разгрузочную функцию и придает жесткость всему строению. При ее наличии стены будут испытывать небольшую и равномерную вертикальную нагрузку.
Сводит к минимуму погрешности строительства, исправляя усадку и перекосы строения.
Вследствие заливки выравнивается уровень стены. Это дает возможность после застывания бетона проводить монтаж мауэрлата на идеальную горизонтальную поверхность.

Армопояс. Опалубка и армирование.

Мауэрлат и необходимость армирования под ним

Мауэрлатом называется часть стропильной системы, которая держит крышу. Мауэрлат монтируется по всему несущему контуру мансардного этажа и является основой всей стропильной системы. Монтаж мауэрлата проводится непосредственно на армопояс. В таком варианте мауэрлат приобретает большую жесткость. Кроме этого, он выполняет роль перегородки и служит соединительным элементом между крышей и стенами здания.

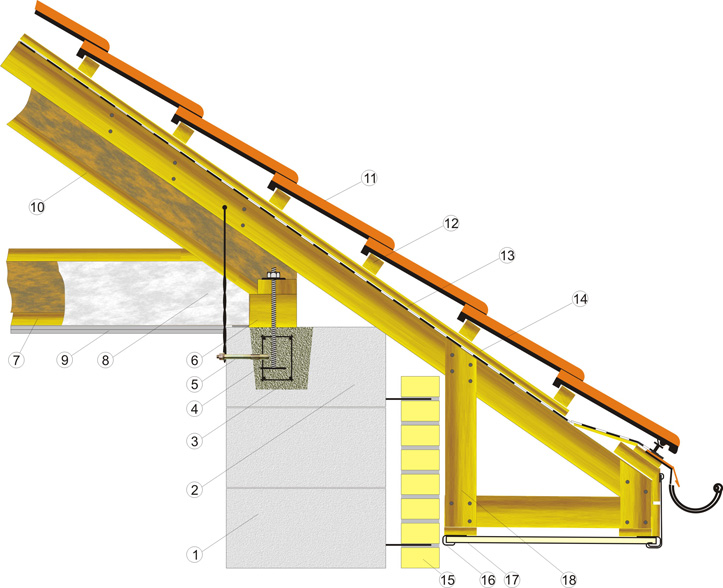

Армопояс под мауэрлат

Армопояс под мауэрлат делается под балками кровли для крепления бруса крышной конструкции с помощью анкерных болтов.

Армопояс под мауэрлат

Габариты армированной конструкции

Возведение основы под мауэрлат должно проводиться по всей длине стены с запасом, чтобы его толщина соответствовала толщине стен, на которые будет проводиться его монтаж. В любом случае, размер армирующей системы в сечении не должен быть меньше, чем 0. 25х0.25 м. Если монтаж стен из газобетона, то верхний ряд рекомендуется выложить блоками, которые имеют U-образный вид. Эти блоки послужат опалубкой для армированной системы. Если стены выполнены из другого материала, то необходимо сделать опалубку из дерева.

Армирование из U блоков

Расчет и установка опалубки

Сооружение армированного каркаса

После того, как опалубка установлена, необходимо ее закрепить. Сделать это можно следующим образом:

вертикальные стороны крепятся жестко между собой при помощи штырей. Штыри с внешней стороны фиксируются болтами;
крепеж проводится с использованием диагональной распорки. Одна сторона крепится на боковое ограждение, обратная монтируется в горизонтальную плоскость;
используется опалубка, изготовленная промышленным способом, с резьбовыми шпильками.

Фиксацию опалубки болтами и резьбовыми шпильками провести несложно. Для этого необходимо:

в материале для опалубки сделать сквозные отверстия для установки пластмассовой трубки. Диаметр таких отверстий должен соответствовать диаметру трубки;
установив пластмассовую трубку, необходимо сквозь обе стороны опалубки и трубку пропустить шпильку с резьбой;
на шпильку с обеих сторон необходимо установить шайбы и затянуть стороны гайками;
после застывания бетона гайки, шайбы и резьбовые шпильки можно снять. Вынимать пластмассовые трубки нет необходимости.

Монтаж крепежных элементов мауэрлата

После того, как смонтированы перегородки опалубки, необходимо сделать расчет и установку элементов крепления, которые будут удерживать мауэрлат. Чаще всего это выполняется с применением резьбовых шпилек, которые с помощью вязальной проволоки, крепятся к металлической арматуре, расположенной внутри опалубки. Затем помощью сварочного агрегата привариваются. Диаметр шпильки должен быть не менее 10 мм. Длина шпильки должна превышать толщину мауэрлата на 20-30 мм. Отверстие под шпильку необходимо сделать в том месте мауэрлата, на которое не будут опираться стропила, в идеале — по центру между стропилами. При этом шаг отверстий должен быть около 1 метра. Для этого необходимо перед установкой провести правильный расчет мест, которые будут просверливаться под крепежную шпильку. Шпилька должна быть с усиленной гайкой и прокладочной шайбой.

Строительные хитрости. Самый быстрый монтаж шпилек.

Самый быстрый монтаж шпилек

Заполнение пояса бетоном

бетон (марка не ниже М200) — 1 часть;
щебень — 4.5 части;
промытый песок — 3 части.

Монолитный пояс под плиты перекрытия

Если погода теплая и влажность в пределах нормы, то через 2-3 дня опалубку можно демонтировать и заняться установкой мауэрлата.

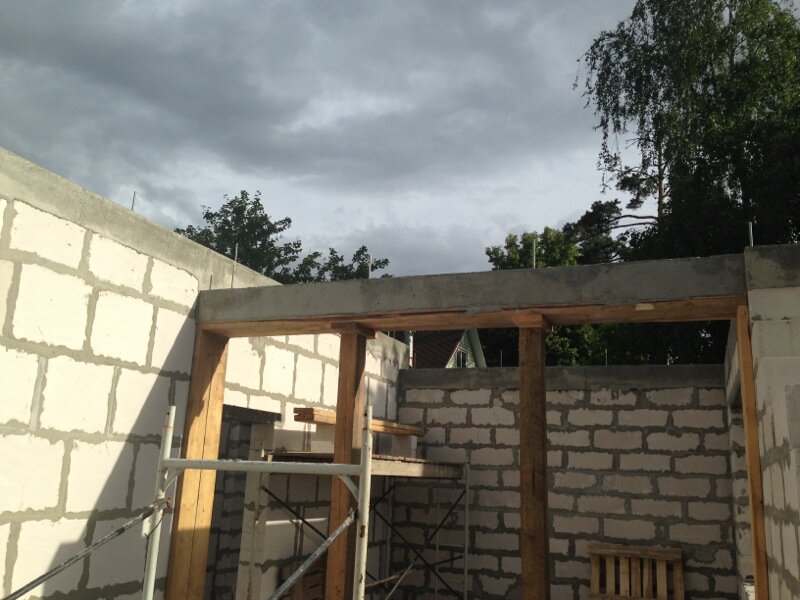

Заливка армопояса дома из газоблоков

Заливка армопояса дома

Установка мауэрлата

Крепление мауэрлат

Соединение частей мауэрлата между собой осуществляется последовательно встык, с применением косого прируба или прямого замка, без перегородки. На верхний этаж установка конструкции проводится на заранее вмонтированные в армопояс шпильки в подготовленные в мауэрлате отверстия. Когда основа стропильной системы посажена на место, необходимо на шпильки накинуть прокладочные шайбы и затянуть гайки. Во избежание последующего раскручивания гаек, рекомендуется установить контргайки. Торчащий остаток шпильки желательно отрезать при помощи ножовки по металлу или болгарки. Перед посадкой мауэрлата пространство между ним и бетоном необходимо укрыть слоем рубероида.

Крепление мауэрлата

Вывод

Мансарда зачастую используется как жилой этаж. Армопояс, установленный под мансардный этаж выполненный по всем правилам и с учетом строительных норм, сделает стропильную систему надежной и устойчивой, а само помещение будет теплым и уютным.

Армопояс. Часть 1. Под какими стенами и перегородками нужен армопояс и зачем.

Армопояс. Часть 2. Конструктив армопояса, утепление и другое

Дом по технологии ТИСЭ своими руками — часть 3 | Своими руками

В 2009-2010 годах из-за нехватки помощников все силы были сосредоточены на возведении стен. Затем уложил балки перекрытий второго этажа и мансарды из досок сечением 50×200 мм, которые установил с шагом 510 мм. К весне 2011 мы закупили необходимые пиломатериалы и с наступлением лета начали возводить крышу — то есть строительство дома по технологии ТИСЭ продолжение.

Перед установкой стропил все необходимые участки стен довели до одного уровня, оголив опалубку и эркер, затем армопояс. Положили мауэрлат (брус 50×100 мм) — разумеется, на гидроизоляцию (рубероид) — и стали устанавливать стропила (доска 50х200х6000 мм) с шагом 600 мм.

В коньке стропила соединили с двух сторон при помощи подкладок из 18-мм березовой фанеры, предварительно зажав пакеты хомутами и скрепив 9швы 0 мм. Так как до крыши было еще далеко, то для защиты от дождя место стыка стропил было покрыто олифой в два слоя.

Каждая пара стропил соединялась затяжкой из бруса сечением 50×75 мм, при этом затяжки дополнительно крепились к половицам чердака. В результате сформировалась жесткая конструкция стропильной системы. Над затяжками сделан настил из досок.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Стропила привязали к стене 4-мм проволокой, пропустив ее через пробитые в стене отверстия в армопоясах. Скрутив проволоку, вставьте ее концы в канавку, выточенную болгаркой с алмазным кругом.

Ссылка по теме: Строительство дома по технологии ТИСЭ — Часть 1

Только после этого приступили к оформлению фронтонов, внешняя и внутренняя части которых до сих пор имели ступенчатую форму. Внутреннюю часть фронтона следует срезать на уровне, который был выше нижнего края стропил на 50 мм, а наружную – нарастить до уровня верхнего края стропил. Такая разница уровней внешней и внутренней частей фронтона необходима для того, чтобы потом можно было уложить утеплитель.

Алмазным кругом небольшого диаметра прорезали разметку внутренней стенки на глубину около четверти ее толщины и легким ударом небольшой кувалды по краю блока скалывали излишки стенок. Сначала было опасение, что край получится неровным, но все оказалось намного проще, чем ожидалось.

На наружной стене фронтона в некоторых местах срезал углы и сделал паз для арматуры, которую загнул и завязал в коньке. Затем пространство между стенками опалубки забивали жесткой цементно-песчаной смесью, как при формовке блоков. В результате фронтон приобрел правильную форму.

Поверх фронтона закрепили брус 50×90 мм, зафиксировав его дюбель-гвоздями и обмотав проволокой.

Над первым этажом располагались два мансарды по торцам дома, а между ними — классический второй этаж с ровным потолком. Уклон стропил мансардного этажа — 30°, а центральной части — 18,5°.

Следующим этапом был монтаж обрешетки крыши из досок сечением 25×150 мм, которые набивались с шагом 200 мм. Получилась своеобразная лестница, по которой было удобно передвигаться. Также поставили первую пару стропил в центральной части дома. Для крыши выбрал ондулин («бюджетный» вариант), так как с ним можно работать одному. Режу ондулин ножовкой по дереву, смачивая ее полотно и зону реза водой. Результат отличный, всем рекомендую!

Читайте также: Строительство дома по технологии ТИСЭ — Часть 2

Сначала крепил ондулин обычными гвоздями — мне не понравилось, потому что если забить чуть больше, чем нужно, то не закроешь шляпку шляпки! Необходимо вырвать гвоздь. А есть колпачки, у которых колпачки вообще не закрываются и нормально забитыми гвоздями. Заменил гвозди на шурупы такой же длины, а молоток — на отвертку, и пошло весело!

Устройство кровли и завершение строительного сезона 2011 года.

Состояние постройки на начало сезона 2009 г.
Скрепление стропил между собой с помощью фанерных подкладок.
Соединение стропил балками, перекрывающими чердак.
Пол чердак.
Крепление стропил к стене дома. Сверху к стропилам прибиваются блоки.
Натяните проволоку, скрепляющую стропила, с внутренней стороны стены.
Фронтон после возведения стены имел ступенчатую форму.
Вид на отколотую внутреннюю часть стены изнутри строящегося дома.
Монтаж фурнитуры на фронтон.
Крепление опалубки на фронтоне струбцинами.
Теперь фронтон выглядит правильно.
После выравнивания над фронтоном закрепляются дюбель-гвозди и проволочные бруски.
Стропила устанавливаются над обеими частями мансарды, между которыми будет полноценный второй этаж.
Настилка обрешетка.

Автор: А.Свиридов
