Укрепление опалубки ленточного фундамента

31.03.2021

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Устройство опалубки — это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка — это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
В ней не должно быть отверстий, где может произойти вытечка фундамента.
Она должна быть плотной.
От высоты опалубки зависит материал из которого она будет монтироваться.
Опалубку устанавливают строго, после подготовительных работ на площадке.

Подготовка площади участка

Подготовка участка под установку опалубки

Важным этапов в строительстве — это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ — это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

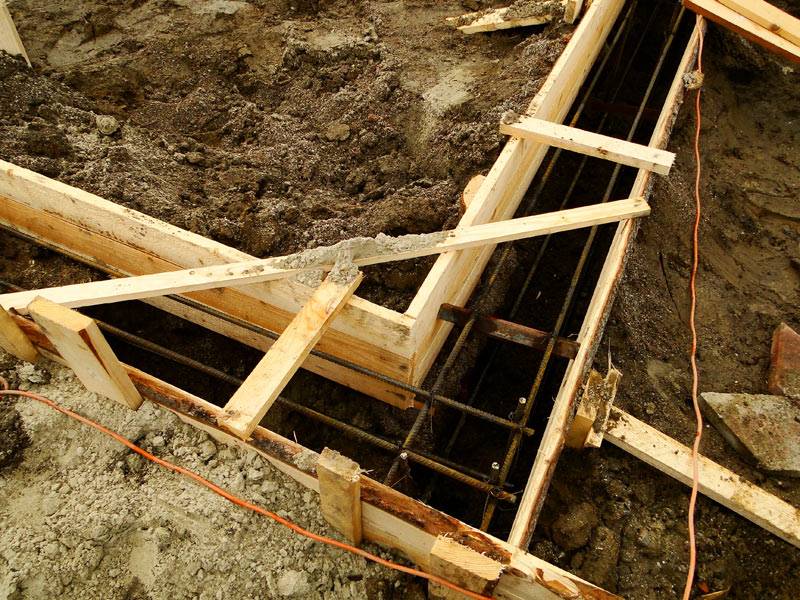

Установка и армирование опалубки из досок

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал — это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем, чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

Как укрепить готовую опалубку?

Укрепление опалубки

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой. Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты щитов.Так же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

Как подготовить опалубку для заливки фундамента

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

Щитовая съемная опалубка

Щитовая опалубка — это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

Не деформируется под воздействием бетона.
Отлично выдерживает большие объемы.
Высокая точность размеров, предает высокую эффективность готовой работе.
Простота в использовании.
Долговечная и надежная.
Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

Контрфорсная опалубка

Аренда опалубки лифта

Аренда опалубки стен

Есть вопросы?

Мы обязательно ответим.

Укрепление опалубки ленточного фундамента шпильками, подкосами

Строительство ленточного фундамента зачастую начинается с установки опалубки – формы для заливки бетона. Она может быть съемной или несъемной, однако в большинстве случаев предпочтение отдается первому варианту.

Все ошибки, допущенные при монтаже временной щитовой конструкции, в конечном счете, отражаются на качестве фундамента.

Особое значение имеет правильно выполненное укрепление опалубки ленточного фундамента (опалубка для ленточного фундамента своими руками): ведь в процессе заливки ее стенки подвергаются высокому давлению.

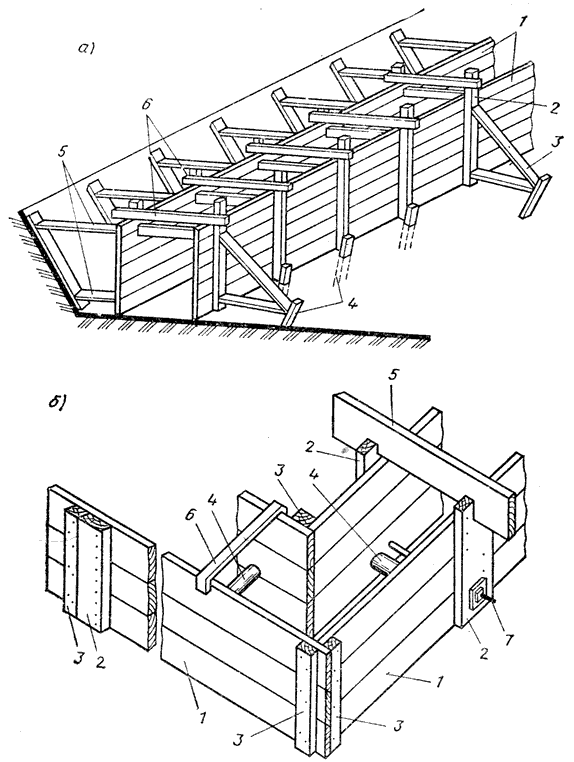

Способы укрепления опалубки

Укрепить опалубку можно несколькими способами (как сделать опалубку для фундамента правильно):

установкой подкосов;
использованием деревянных хомутов;
при помощи стягивания противоположных элементов шпильками.

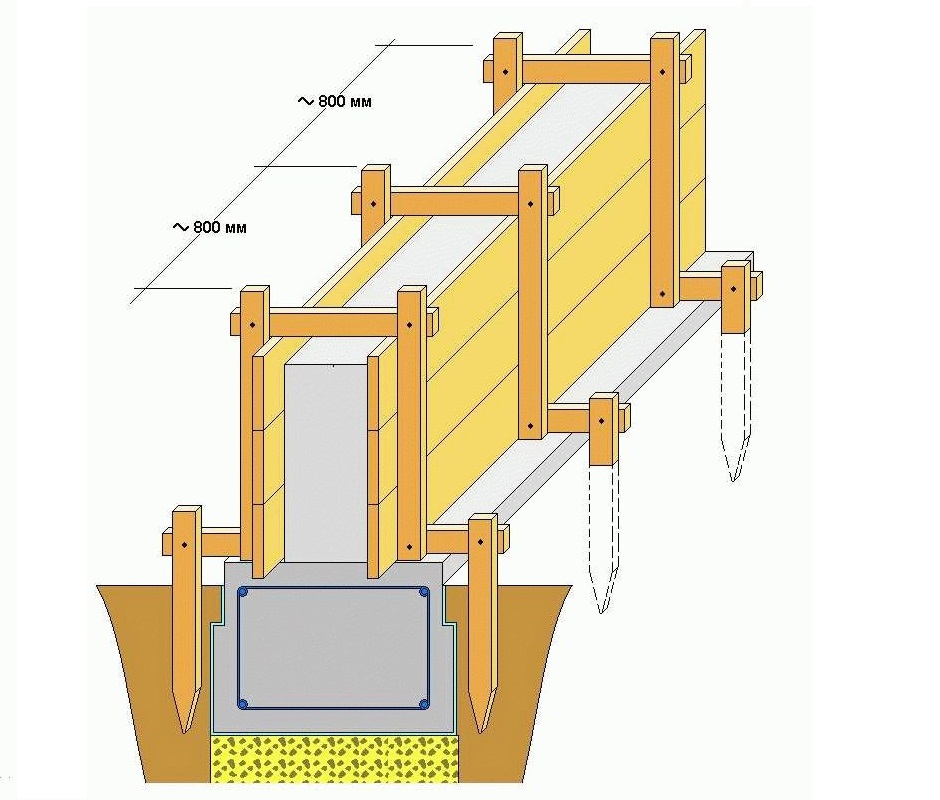

Деревянные хомуты изготавливаются сразу после установки щитов в рабочее положение. Они представляют собой П – образные конструкции, «ножки» которых в два раза короче высоты щита.

Внутренний размер перекладины хомута должен соответствовать наружному размеру опалубки по ширине – расстоянию между щитами плюс две толщины доски.

Хомуты после установки на место прибиваются к доскам гвоздями либо прикручиваются саморезами.

Но подобные стяжки редко используются в одиночку. Чаще всего они применяются в комбинации с подкосами.

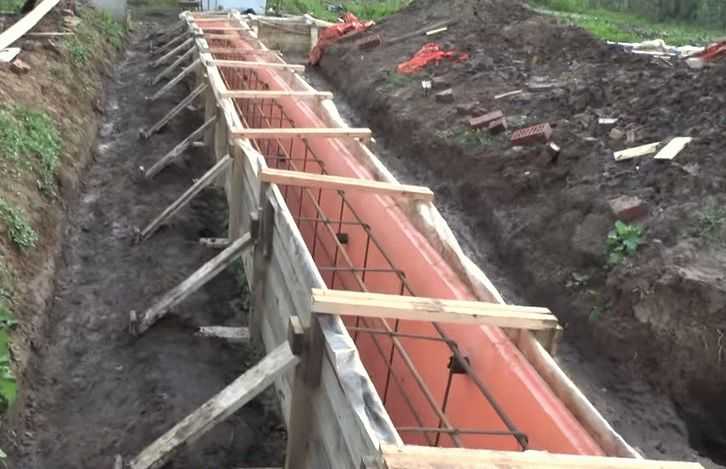

Подкосы

Подкосом называется брусок, устанавливаемый в местах расположения вертикальных стоек щита. В рабочем положении он составляет с плоскостью опалубки 45 градусов.

Крепится подкос в двух точках:

вверху – к вертикальной стойке щита при помощи крепежных элементов;
внизу – посредством колышков, которые забиваются в землю на 150 мм.

Хомуты располагаются между подкосами.

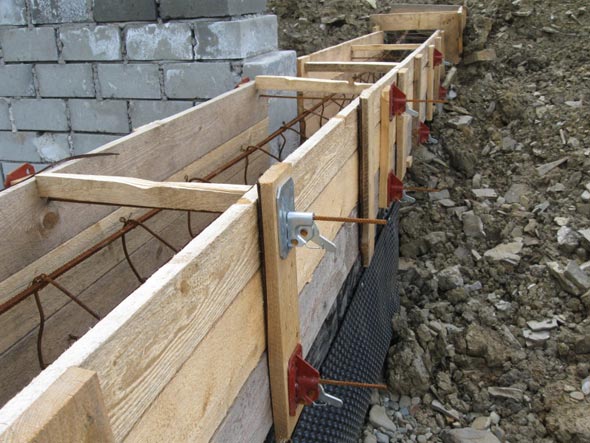

Укрепление опалубки шпильками: нюансы

Стягивание противоположных элементов опалубки производится следующим образом:

между щитами помещается кусок трубы, длина которой равна ширине будущего фундамента;
через предварительно просверленные отверстия в опалубке и трубу продевается шпилька, на резьбовые концы которой навинчиваются гайки;
после застывания бетона шпильки удаляются, а оставшиеся внутри монолита трубы – распорки заполняются цементным раствором.

Как видите, технология укрепления опалубки посредством шпилек весьма проста. Однако здесь есть ряд нюансов, которые необходимо учитывать. В противном случае при заливке либо резьбу на шпильке сомнет, либо гайку «отстрелит». Чем объясняется такой казус?

Дело в том, что частные строители покупают крепежные элементы в первом попавшемся строительном магазине (или на рынке). Их часто изготавливают с нарушением требований ГОСТа – и металл используют низкокачественный, и форма резьбы может отличаться от стандартной.

В результате наиболее ходовые шпильки диаметром 10 мм способны выдержать не более 1,5-тонной нагрузки. А стандартное изделие класса 8,8 согласно ГОСТ должна выдержать 6,7 тонны.

Кроме того, для стягивания промышленной опалубки применяются специальные шпильки комплектуемые усиленными гайками и шайбами увеличенного диаметра.

Некоторые умельцы выходят из положения, накручивая на концы шпилек по две гайки. Резьбу в таком случае тоже может смять, но гайки останутся на месте.

Еще один вариант: к одному из концов шпильки приваривается перекладина, которая образует с телом крепежного элемента букву «Т». Гайки накручиваются на противоположный конец. Таким образом вы сэкономите на количестве гаек – их понадобится в два раза меньше.

Ниже статьи, полезные для тех, кто занялся изготовлением опалубки для фундамента:

устройство опалубки для фундамента своими руками;
выбор доски для опалубки фундамента;
устройство несъемной опалубки для фундамента;
несъемная опалубка из пенопласта для фундамента.

Видео об ошибках при монтаже опалубки, укрепление опалубки ленточного фундамента.

Методы подкладки, процедура, применение при укреплении и ремонте фундамента

Подкладка под представляет собой чувствительную строительную технику для усиления существующего фундамента или размещения нового фундамента под старым фундаментом на большую глубину.

Установка фундамента — это сложный ремонтный проект, поэтому для него необходимо выбрать правильный метод. Для правильного метода мы должны понимать и оценивать слои грунта, текущую ситуацию и проблемы, касающиеся всего фундамента, необходимой глубины и размера нового фундамента.

Другими словами, подкрепление — это метод ремонта фундамента, который может быть выполнен для переноса существующего рулона этикетки подшипника на новый уровень меньшей глубины, недели уязвимый Фундамент также может быть заменен методом подкрепления.

Цель поддержки

Поддержка выполнена
для следующих целей:

Для перевода старого мелкозаглубленного фундамента на большую глубину, когда примыкающее здание строится на глубоком фундаменте.
Подкрепление выполнено для строительства подвала в существующем здании.
Подкрепление делается для углубления существующего фундамента (опирающегося на бедные слои) и его опирания на более глубокие слои грунта с большей несущей способностью.
Для укрепления осевшего фундамента, который может быть вызван трещинами в стене.

Подготовка перед подвязкой:

Необходимо уведомить примыкающих или нет о предлагаемых работах с подробностями типовых действий по использованию подкрепления извините за обвязку.
автобусная остановка и ее здание или зоны ограниченного доступа должны иметь в виду и провести опрос. в это время и последствия трещин регистрируются и уведомляются соседнему владельцу (владельцам).
прежде чем начинать какие-либо действия по причине урегулирования и его решения, это делается в случае, когда основанием для обоснования является расчет.
у нас есть Meri on, чтобы уменьшить нагрузку на конструкцию за счет снятия нагрузки с перекрытий, уменьшения нежелательных стационарных нагрузок и экономии, требуя подпорок и / или подпорок только после этого должны начинаться работы по укреплению.
Если таковая имеется на части территории, которая уязвима, предложенные работы по укреплению должны быть поддержаны и защищены путем идентификации, отслеживания и маркировки или обнажения.

Необходимость подкрепления

Неравномерная осадка вызвана несимметричной нагрузкой здания, неравной несущей способностью всего грунта под фундаментом, действием корней деревьев или первичной или вторичной консолидацией осадок земля.
Увеличение нагрузки: процесс загрузки строителя изменился в связи с добавлением дополнительных этажей или изменением наложенной нагрузки из-за изменения загрузки службы.
Опускание прилегающего грунта: Рядом с фундаментом вы прекращаете работу, тогда необходимо опустить фундамент здания.

Методы подкрепления

Подкрепление может осуществляться, но следующими методами:

Котлован
Методы свай
Подставки к стенам
Груба.

Котлован

В этом методе вся длина подкрепляемого фундамента делится на секции длиной от 1,2 до 1,5 м. Занимается одна секция.

Связанный пост: Калифорнийский коэффициент несущей способности (испытание CBR) грунта земляного полотна — процедура, устройство и использование для проектирования дорожного покрытия игла вставляется в отверстие. Игла может быть изготовлена из прочного, деревянного или стального профиля.

Несущие пластины размещаются над иглой для поддержки кладки над ней. Опорное устройство иглы выполнено шпалерными опорами (деревянными брусками) по обеим сторонам стены и винтовыми домкратами.

Подробнее о винтовых домкратах в Подкреплении смотрите в этом Видео:

После этого выкапывается котлован до необходимого уровня нового фундамента. Затем в котлован закладывается новый фундамент. Когда работа над одним разделом закончена, начинается работа над следующим разделом, т. е. в первом раунде закрепляются чередующиеся разделы, а затем берутся за оставшиеся разделы. Рис2. выше показан раздел.

Некоторые важные меры предосторожности следует принимать во время работы, например, в цокольной стене предусмотрены сгребающие берега, также поддерживаются полы.

В этом процессе консольные игольчатые балки могут использоваться, когда имеется прочная внутренняя колонна или если требуется увеличение фундамента только с одной стороны, как показано на рис. 3.

рис. Фундамент с помощью консольной иглы

При использовании ямного метода необходимо учитывать следующие моменты:

Альтернативные разделы рассматриваются в первом раунде. Затем берутся за оставшиеся промежуточные секции. За один раз следует принимать только одну секцию.

Работу лучше начинать с середины при протяженной лаве в обоих направлениях.

Если новый фундамент глубже,
может быть выполнена опалубка фундаментной траншеи.

Когда фундамент наберет полную прочность, следует медленно демонтировать только все приспособления, такие как игольчатые балки и т.д.
Отверстия от игл и т. д. в кирпичной кладке должны быть закрыты цементным раствором.

Свайный метод

В Свайный метод подкрепления, как следует из названия Сваи устанавливаются с помощью надлежащей техники забивания вдоль обеих сторон стены для усиления. Обычно используется метод забивки свай: скважинные сваи на нерасширенных сваях.

После этого через стену протыкают бетонные или стальные иглы и соединяют их со Сваей. Эти иглы функционируют как балки, а также действуют как колпачки для ворса.

Свайный метод подходит для глинистых грунтов , заболоченных участков , а также слабонесущих слоев .

Помимо вышеперечисленного, ниже приведены Типы и методы крепления , используемые для различных конструкций:

Подкрепление к стенам:

Для выполнения фундаментных работ в стенах стена должна быть разделена на опоры для пролетов и обработана пролетом индивидуально, что предотвращает разрушение, повреждение или осадку стенок.

Ниже приведены факторы, влияющие на длину стоек и пролетов:

Общая длина стены.
Постоянные и временные нагрузки на стены.
Несущая способность и типы грунтов под существующим фундаментом.
Прочность и устойчивость стен и фундамента стены, которая будет подпираться.
Расчетная дифференциальная осадка и способность к вращению существующего фундамента стены.

Для массивных бетонных ленточных фундаментов подпорных стен традиционной конструкции подходит от 1 до 1,5 м, и для стен умеренной нагрузки, поддерживаемых железобетонными ленточными фундаментами , длина пролета от 1,5 до 3 м.

Рис.4 б. Пролет подкрепления – Типовая отметка

( Примечание: Во всех случаях сумма безопорной длины стены не должна превышать 25% от общей длины стены)

Типичная диаграмма расписания Подкрепления показана на рисунке 4. вверху:

Фундамент набивных свай

Фундамент на набивных сваях выполняется там, где традиционная установка нерентабельна из-за глубины соответствующей несущей способности подпочвенного слоя. Основным преимуществом домкратной сваи является то, что она не вибрирует и является гибкой , потому что глубину сваи можно отрегулировать в зависимости от подходящих условий грунта. В этой системе существующий фундамент перекрыт головками трубных заглушек, залитых на Оголовки свай домкрата после демонтажа гидравлических домкратов, что делает фундамент в хорошем состоянии.

Рис.5. Типовое сечение фундамента для набивных свай

На рисунке ниже показаны типичные детали фундамента для набивных свай.

Игольчатая и свайная основа

В тех случаях, когда традиционные или набивные сваи не подходят для существующего состояния фундамента, для достижения наилучших результатов можно использовать игольчатую и свайную основу. Как показано на рисунке ниже, большая работа в этом методе над существующим фундаментом должна быть в хорошем состоянии . Используемые сваи, как правило, представляют собой буронабивные сваи малого диаметра.

Рис. 6. Секции игольчатого и свайного фундамента

Метод фундамента «Пинфорд»

Фундамент «Пинфорд» используется, когда грунт существующего фундамента имеет низкую несущую способность игла непрерывно бежит к стенам.

Ниже приводится подробная информация об этом методе подкрепления:

Стадия 1. Отверстия в стене для стальных или сборных железобетонных опор.

Этап II. Табуреты, вставленные и закрепленные на потолке кирпичной кладки над проемом.

Этап II. Кирпичная кладка между сколоченными инструментами удалена, чтобы оставить стену опирающейся на сосновые опоры.

Стадия IV. Армирование, изготовленное и размещенное вокруг закрепленных на штифтах табуретов.

Этап V. Возведена опалубка и залита балка.

Этап VI. Опалубка снята, балка должна затвердеть перед тем, как прикрепить ее к нижней стороне стены.

Рис. 7.а. Метод Пинфорда для подпирания, этапы 1–3

Корневая свая или угловая свая

В методе подпирания корневых свай применяется современное оборудование для бурения бетона , позволяющее производить бетон, который является экономичным за счет экономии времени. По вышеуказанной причине это простая альтернатива традиционным методам закрепления. Нет необходимости в большом объеме раскопок, покажите, что это сообщение не является сравнительно разрушительной объемной работой. Футерованный железобетон сваи устанавливаются попарно под противоположными углами обеспечивают устойчивость стены в месте расположения прочного строительного начала не более от 1 до 2 м. В этом процессе информация о существующем полу и стене предварительно просверливается с помощью ударного шнека с воздушной продувкой. Рис ниже деталей.

Рис.8. Корневая свая или угловая свая для подпорки

Через это отверстие стальная обшивка забивается в низкосортный/глинистый грунт до тех пор, пока он не соприкоснется с твердыми пластами. Во многих условиях очень трудно применить угловые сваи к обеим сторонам стены. Что касается состояния недр, то оно иногда ухудшается при проведении восстановительных работ только с одной стороны. Для большей устойчивости сваи укладывают относительно с близкого расстояния.

Фундамент колонн

При анкеровке колонн в первую очередь снимаются нагрузки , после чего ее можно крепить так же, как и стены, используя традиционные методы или методы набивных свай. Тупики используются для передачи нагрузки на балку от колонны, а колонна передается с помощью пары балок.

Рис. 9.а. Фундаментные колонны – типовые детали
Рис.9.b. Типовое сечение опорных колонн с кентледжной нагрузкой

На рис. выше показаны подробные сведения об опорных столбцах.

Вам также понравится:-

17 Типы цемента их свойства и используют

Типы каменной кладки: масонство ашлара, каменная кладка.
Типы и функции добавок, используемых в бетоне
Состояние сыпучего песка – уравнение, физическая модель, механизм и предотвращение
Типы каркасов, используемые в строительстве и деталях
Типы опалубки (закрытие) для бетонной конструкции и применения
(посещение 44,108, 41 визит сегодня)
Tags: в разделе
. и Приложения
🕑 Время прочтения: 1 минута
Фундаментирование – способ ремонта и укрепления фундаментов зданий. В данной статье обсуждаются методы крепления, процедуры и их применение при усилении различных типов фундаментов.
Бывают ситуации, когда разрушение фундамента или фундамента происходит неожиданно после завершения строительства всей конструкции (как подземной, так и надземной). В такой чрезвычайной ситуации необходимо предложить метод исправления для восстановления устойчивости конструкции.
метод подкрепления поможет укрепить фундамент существующего здания или любой другой инфраструктуры. Они включают установку постоянной или временной опоры на уже установленный фундамент, чтобы обеспечить дополнительную глубину и несущую способность.
Рис.1: Метод подкрепления; Изображение предоставлено: Moretrench-Hayward Baker Company
Содержание:
Выбор методов поддержки
Структурные категории в зависимости от возраста:
Типы работ по выбору методов основания:
Структурные условия, которые требуют подкрепления
необходимости для лечения
Методы подкрепления
1. Метод непредубийного бетона (метод писа Метод игольчатой балки
3. Метод фундамента для опор и балок
4. Метод фундамента на мини-сваях
5. Метод фундамента на сваях
6. Метод фундамента для предварительного испытания
Выбор методов поддержки
Методы крепления выбираются в зависимости от возраста сооружения и видов выполняемых работ.
Категории построек в зависимости от их возраста:
Древние постройки: возраст более 150 лет
Недавние постройки: возраст от 50 до 150 лет
Современная структура: возраст менее 50 лет
Виды работ по выбору способов крепления:
Конверсионные работы
Структура должна быть преобразована для другой функции, что требует более прочного фундамента по сравнению с существующим
Защитные работы
Защитным работам должны подвергаться следующие проблемы здания:
Существующий фундамент недостаточно прочный или устойчивый
Близлежащие раскопки повлияют на почву, поддерживающую существующее основание.
Стабилизация грунта основания для защиты от стихийных бедствий
Требование к подвалу под уже существующей структурой
Ремонтные работы
Ошибки в первоначальном проектировании фундамента, вызвавшие оседание конструкции
Работайте над существующей структурой, а не стройте новую
Конструктивные условия, требующие фундамента
Есть много причин, которые заставляют инженера предложить метод фундамента для стабилизации основания, например:
Разрушение деревянных свай, используемых в качестве фундамента для обычных зданий, может вызвать осадку. Эта деградация структур происходит из-за колебаний уровня грунтовых вод.
Подъем и опускание уровня грунтовых вод может привести к снижению несущей способности грунта, что приведет к оседанию конструкции.
Сооружения, построенные на грунте с несущей способностью, не соответствующей конструкции, могут вызвать осадку.
Необходимость поддержки
Решение об основных требованиях может быть принято на основе наблюдений. Когда уже существующие структуры начинают демонстрировать определенные изменения в результате осадки или какого-либо бедствия, необходимо своевременно установить показания вертикального уровня, а также на уровне смещения. Период времени зависит от того, насколько серьезным является урегулирование.
Теперь, перед раскопками для нового проекта, профессионалы должны тщательно изучить и определить способность почвы сопротивляться надвигающейся на нее конструкции. На основании этого отчета принимается решение о необходимости поддержки. Иногда такой тест позволяет избежать фундамента, который необходимо выполнить после того, как вся конструкция построена.
Методы поддержки
Ниже приведены различные способы крепления фундамента, используемые для укрепления фундамента:
Метод основания из массивного бетона (ямный метод)
Фундамент методом консольной игольчатой балки
Способ крепления опор и балок
Миниатюрный свайный фундамент
Свайный способ крепления
Предтестовый метод подкрепления
Какими бы ни были выбраны способы укрепления фундамента, все они следуют единой идее расширения существующего фундамента в длину или в ширину и закладки на более прочный слой грунта. Это позволяет распределить нагрузку на большую площадь.
Различные методы поддержки кратко упоминаются в следующих разделах. Выбор метода зависит от грунтовых условий и требуемой глубины фундамента.
1. Метод основания из массивного бетона (ямный метод)
Массивный метод фундамента из бетона является традиционным методом фундамента, которому следуют веками. Метод включает расширение старого фундамента до тех пор, пока он не достигнет стабильного слоя.
Грунт под существующим фундаментом выкапывается контролируемым образом с помощью ступеней или штифтов. Когда достигнуты подходящие слои, выемка заполняется бетоном и выдерживается для отверждения до начала следующей выемки.
Для передачи нагрузки со старого фундамента на новый предусмотрен новый штифт путем укладки сухой песчано-цементной набивки. Это недорогой метод, подходящий для мелкозаглубленного фундамента.
Рис. 1: Массивное бетонное основание
Для более сложных задач, связанных с фундаментом, следует выбирать другие более совершенные методы.
2. Подкрепление методом консольной игольчатой балки
На Рисунке 2 представлена конструкция консольного шурфового метода крепления, который является расширением шурфового метода. Если фундамент необходимо расширить только в одну сторону, а план имеет более прочную внутреннюю колонну, этот метод можно использовать для подпирания.
Преимущества консольного игольчатого метода:
Быстрее, чем традиционный метод
Доступ только с одной стороны
Высокая грузоподъемность
Недостатки:
Копание оказалось нерентабельным при глубоком фундаменте
Ограничение доступа ограничивает использование игольчатых балок
Рис. 2: Способ крепления консольной игольчатой балки
3. Метод крепления опор и балок
Его также называют базово-лучевым методом, который был реализован после Второй мировой войны. Этот метод развивался, потому что метод массового бетона не мог хорошо работать для огромной глубины фундамента.
Это оказалось возможным для большинства грунтовых условий. Здесь размещаются железобетонные балки для передачи нагрузки на массивные бетонные основания или опоры, как показано на рисунке 2.
Размер и глубина балок зависят от состояния грунта и приложенных нагрузок. Это считается экономичным для глубины менее 6 м.
Рис. 3: Метод подпирания опор и балок
4. Подкрепление мини-свай
Этот метод может быть реализован там, где нагрузки от фундамента должны передаваться слоям, расположенным на расстоянии более 5 м. Этот метод можно адаптировать для почвы, которая имеет изменчивый характер, доступ к которой ограничен и вызывает проблемы загрязнения окружающей среды.
Забиваются сваи диаметром от 150 до 300 мм, которые могут быть как буронабивными, так и забивными в стальной обсадной трубе.
5.
