Как сделать двухскатную крышу своими руками — делаем правильно

Дата последнего изменения:

26 декабря 2016

Время на чтение:

10 минут

4830

Наиболее простым типом конструкции обладает двухскатная крыша. Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно сделать двухскатную крышу, чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

сооружение двускатной крыши

В этой статье

• Этап 1-й. Чертёж
• Этап 2-й. Монтаж мауэрлата или балок перекрытия
• Этап 3-й. Установка стропила и конька
• Этап 4-й. Гидроизоляция, утепление и обрешётка
• Этап 5-й. Монтаж кровли
• Этап 6-й. Фронтоны, карнизы, водоотводы
• Итоги

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу.

1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).
3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

Крепление стропил к мауэрлату

[wpsm_box type=»info» float=»none» text_align=»left»] В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками. Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.[/wpsm_box]

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

• профнастил;
• черепицы: битумную, керамическую, композитную, металлочерепицу и др. ;
• рубероид;
• ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Монтаж металлочерепицы

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Двухскатная крыша своими руками — пошаговая видео инструкция (фото, схема, план)

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Содержание статьи

• 1 Устройство
• 2 Виды стропильных систем
• 3 Расчет кровли
• 4 Монтаж мауэрлата
  • 4.1 Последовательность работ
  • 4.2 Завершающий этап работ и последующая эксплуатация
• 5 Видео-инструкция

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Схема расположение элементов стропильной системы крыши

1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

   Конек крыши

4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.

Стойки

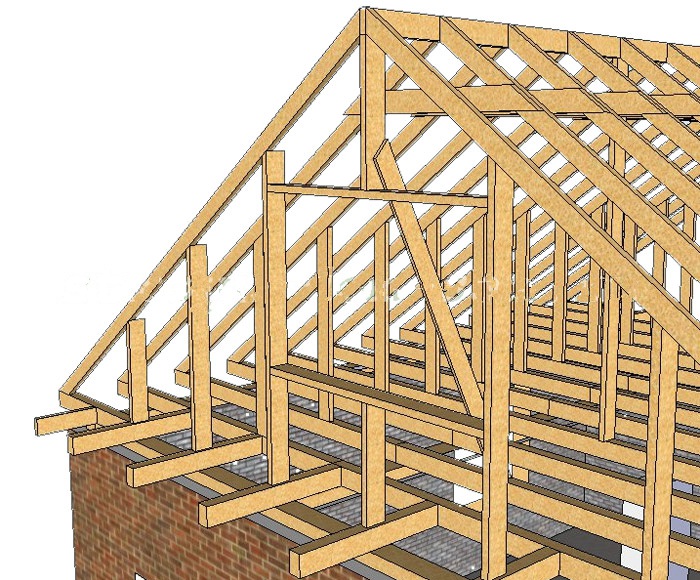

Стропильная система двухскатной крыши

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

• Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10^о, чтобы его порывы не срывали кровельный материал.
• Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45^о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

Как построить двускатную крышу и увеличить свес крыши

Руководство по строительству двускатной крыши. Правильное утепление и гидроизоляция двускатной крыши. Монтаж торцевого свеса.

Технология и процесс устройства двускатной крыши считается самым простым из всех конструктивных решений. Важным моментом является то, что этот тип кровли разнообразен и нет необходимости вести строительство по определенному типовому проекту. При планировке как построить двускатную крышу следует знать, что существует несколько видов двускатных крыш: с разным уклоном, с широким торцом и свесной конструкцией.

Остроконечная крыша считается наиболее практичной конструкцией. С этой крыши снег соскальзывает под собственной тяжестью, и летом она защищена от застоя воды.

Каковы основные преимущества выбора этого типа кровли?

• Небольшая нагрузка на фундамент.
• Низкая стоимость кровли.
• Вам не нужна помощь экспертов.
• Никаких переговоров с архитектором.
• Дополнительная жилплощадь.
• Без специального оборудования.

Конструкция двускатной крыши спроектирована таким образом, чтобы не только выдерживать порывы ветра и вес выпавшего снега, но и равномерно распределять и передавать давление кровли на стены и фундамент дома. Для расчета элементов двускатной крыши воспользуйтесь онлайн-калькулятором фронтона.

Поэтапное строительство двускатной крыши:

1. Изготовить обрешетку

Тип обрешетки зависит от назначения кровли. Для металлочерепицы подойдет разреженная обрешетка, а для битумной – сплошная.

2. Сделать стропильную систему

Собрать стропила на земле, а затем поднять подготовленные секции вверх. Каждая секция крепится к стеновой пластине. Начните с двух внешних секций и выровняйте все средние секции в соответствии с ними. Остальные детали, т. е. свесы, стойки, балки, конек и т. д., устанавливаются впоследствии как доборные элементы.

Обычно стропила изготавливаются из обрезных досок размером не менее 2×6 дюймов. Настенная плита изготовлена ​​из деревянного бруса 6х6 дюймов. Для продольных балок и смежных стоек отведены все доски размером 2×6 дюймов, но только двойные.

3. Закрепите настенную пластину

Надежно закрепите настенную пластину, так как на нее будет опираться вся конструкция крыши. Уложите гидроизоляцию между стеновой плитой и стеной. В качестве гидроизоляции можно использовать рубероид. Стропильные фермы должны быть прибиты к стеновой пластине шурупами под наклоном.

4. Установить конек

Установить коньковую балку, состоящую из двух стержней. Монтаж конька ведется после гидроизоляции. Если ширина стоек стропил более 21 фута, применяют метод с наклонными стропилами. Этот способ сложнее, чем монтаж с висячими стропилами, так как требует использования промежуточных подпорок и дополнительного конька.

Основные требования к двускатной крыше

Существуют некоторые правила относительно как построить двускатную крышу , который будет стоять долгие годы.

• Крыша должна быть выполнена только из легкого кровельного материала.
• Изоляция является основным элементом конструкции мансардной крыши.
• Уложите изоляционный слой с обеих сторон. Гидроизоляция кровли начинается с укладки гидроизоляционного материала с внешней стороны, а затем изнутри устанавливается пароизоляция.

Принципы утепления двускатной крыши

Планируя устройство двускатной крыши, которая будет надежной защитой от перепадов температур, позаботьтесь о надлежащем утеплении и системе гидроизоляции. Укладывая гидроизоляционные материалы (пароизоляцию и утеплитель) в правильном порядке можно добиться результата, что дом долгие годы будет теплым и сухим.

Сначала необходимо уложить пароизоляцию, прижав ее к стропилам с помощью гвоздевых планок. Сверху укладывается минеральная вата или любой другой утеплитель с аналогичными свойствами.

Гидроизоляция, покрывающая утеплитель, крепится под обрешеткой, а рубероид фактически укладывается сверху.

Удлинение торцевого свеса

Для обустройства торцевого свеса стандартной крыши коньковую балку удлиняют за фасад на предварительно выверенную длину с помощью обрезных стропил. Затем таким же образом удлиняются несущие балки крыши, закрепленные на фермах.

После этого следует закрепить карниз к торцевым сторонам конька и несущим балкам. Можно обойтись и без прибивания карниза переднего свеса софитами. Но для улучшения благоприятного внешнего вида дома все же рекомендуется установить софиты.

Такой подход обеспечивает гарантированную защиту пространства под карнизом от задувания дождевой водой. Выносные опоры должны в итоге определять зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.

При монтаже боковых карнизов кровельные балки выводятся за пределы плоскости наружной стены. Длина аутригеров в данном случае зависит от ширины отмостки фундамента и высоты здания. После укладки кровельного материала переходите к фиксации концов балок. Вы можете использовать переплет доски.

В результате у вас получится коробка с горизонтальной нижней частью. Затем можно переходить к декорированию шкатулок.

Как построить двускатную крышу: вопросы и ответы

Насколько оправдан выбор двускатной крыши для дома? Это действительно лучший вариант или просто глобальная закономерность?

Каркас двухскатной крыши благодаря конструктивным особенностям идеально сочетает в себе простоту установки и обслуживания с надежностью и прочностью. Эти и многие другие критерии делают строительство двухскатной крыши полезной и разумной услугой для частного и коммерческого жилья.

Какие виды двускатных крыш можно использовать при застройке дома?

Существует ряд вариантов двускатных крыш (типы, типы):

1. Простая двускатная крыша – симметричная.

Самый распространенный из-за простоты и надежности устройства кровли. Пропорция обеспечивает равномерную передачу нагрузок на несущие стены и погонаж. Тип и толщина изоляции не влияют на выбор продукта. Сечение балки позволяет обеспечить запас несущей способности. Нет возможности прогиба стропил. Опоры и распорки можно разместить практически в любом месте. Очевидный минус – невозможность обустроить полноценный мансардный этаж. Из-за острых углов есть «глухие» зоны, не пригодные для использования.

2. Простая двускатная двускатная крыша.

Устройство с одним углом более 45° приводит к уменьшению количества неиспользуемой площади. Есть шанс сделать жилое пространство под крышей. При этом возрастают потребности в расчетах, в связи с тем, что нагрузка на стены и фундамент будет распределяться неравномерно.

3. Арочная двухскатная крыша с наружным и/или внутренним изгибом.

Данная конструкция крыши позволяет обустроить под крышей полноценный второй этаж. Естественно, легкая двускатная крыша отличается от ломаной не только визуально. Основная беда кроется в сложности вычислений.

Есть ли разница в подборе материалов для двускатной крыши с мансардой или обычной мансардой?

Для того, чтобы понять, как правильно сделать двускатную крышу, следует сначала решить, будет ли мансардное помещение устраиваться мансардным.

Это очень важный фактор, от которого напрямую зависит конечный результат, получаемый в итоге, в частности – форма будущей кровли, которую следует спланировать и рассчитать заранее.

Итак, возведение кровли начинается с установки балок перекрытий на стены верхнего яруса. Выбор материала для балок напрямую зависит от наличия чердака.

При обустройстве обычного мансардного помещения можно использовать обычные доски, а при строительстве мансарды на несущие стены следует ставить балки.

Примечание: При установке лаг пола следует следить за тем, чтобы они выступали на 16-20 сантиметров за периметр стен, что позволяет защитить стены от воздействия атмосферных осадков и воды, образующейся при таянии снега.

Поверх балок укладывают доски пола, чаще всего их укладывают вдоль стен. Доски имеют двойное назначение: они используются в качестве обычного пола мансарды или мансарды, а также являются основой для установки столбов, на которых будут закреплены стропила крыши.

Создание вальмовых и двускатных крыш вручную

Справочный номер:
KB-00441

Последнее изменение:
14 июля 2021 г.

Информация в этой статье относится к:

ВОПРОС

Как создать » data-tooltip=»» aria-haspopup=»true»> вальмовую и двускатную крышу с помощью ручных инструментов?

ОТВЕЧАТЬ

Главный Архитектор позволяет автоматически создавать самые разные крыши, в том числе вальмовые и двускатные. Однако в некоторых случаях проще создать крышу вручную. В этом уроке мы покажем вам, как установить параметры по умолчанию для построения крыши, как рисовать плоскости крыши вручную, чтобы создать вальмовую крышу, и как создавать плоскости крыши для двускатной крыши.

Для создания вальмовой крыши

1. Выберите Build> Wall> Straight Exterior Wall   из меню и нарисуйте четыре соединительные стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

2. Выберите  Build> Roof> Build Roof   в меню, чтобы открыть диалоговое окно Build Roof .

   Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются как к плоскостям крыши, нарисованным вручную, так и к автоматическим крышам.

3. На панели Roof диалогового окна Build Roof :
   • Установите Pitch (в 12) на желаемое значение.

     В этом примере используется шаг 6 из 12.

   • Здесь также можно установить значение по умолчанию Свесы крыши .

     В этом примере используется шаблон по умолчанию 18 дюймов.

   • Щелкните OK , чтобы закрыть диалоговое окно.
4. Выберите Build> Roof> Roof Plane   из меню.
   • Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
   • Когда Объектная привязка   включена, программа автоматически привязывает базовую линию плоскостей крыши к этой точке.

   • Отпустите кнопку мыши, а затем щелкните внутри комнаты, чтобы определить положение конька и создать плоскость крыши.

   • Повторите этот процесс на трех оставшихся сторонах здания.

5. Нажмите на верхнюю плоскость крыши вдоль ее правой стороны, чтобы выбрать ее. Обратите внимание, что маркер редактирования, который отображается на краю, на котором вы щелкнули, больше, чем маркеры редактирования на трех других ребрах, что указывает на то, что это выбранный край.
   • Нажмите кнопку Соединение плоскостей крыши   изменить.
   • Затем нажмите на верхнюю часть правой плоскости крыши, чтобы соединить два ребра вместе.

   • Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.

6. Нажмите на ребро ребра верхней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку Соединение плоскостей крыши   изменить.
   • Нажмите на ребро нижней плоскости крыши, чтобы соединить их вместе.

7. Нажмите на гребень плоскости крыши в правой части плана.
   • Нажмите кнопку Соединение плоскостей крыши   изменить.
   • Щелкните правый край верхней плоскости крыши.

8. Повторите этот процесс для плоскости крыши с левой стороны здания.

Для создания двускатной крыши

1. Выберите Build> Wall> Straight Exterior Wall   и нарисуйте четыре соединительные стены, чтобы сформировать замкнутую область. Опять же, в этом примере используется простой прямоугольник.
2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

3. Щелкните ребро конька нижней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку Соединение плоскостей крыши   изменить.
   • Нажмите на ребро верхней плоскости крыши, чтобы соединить их вместе.

4. Выберите Вид > Временные размеры и убедитесь, что напротив Временные размеры установлен флажок. Если его нет, нажмите на этот пункт меню, чтобы включить отображение временных размеров.
5. Нажмите на правую сторону верхней плоскости крыши, чтобы выбрать ее.
   • Щелкните левой кнопкой мыши   на временном размере между краем плоскости крыши и стеной.

   • В текстовом поле введите значение расстояния -18 дюймов. Число 18 представляет желаемый свес фронтона .



   • В этом примере важно использовать отрицательное число. Это указывает программе переместить ребро плоскости крыши к противоположной стороне стены, а не оставлять его на той же стороне.
   • Повторите для левого края верхней плоскости крыши.
