Устройство пола каркасного дома

Высокие энергосберегающие свойства каркасного дома связывают с устройством его стен. Это справедливо, так как стены каркасного дома представляют собой слоеный пирог из строительных материалов, обеспечивающих теплоизолирующие характеристики, превышающие многие традиционные материалы для этих целей. Однако не менее важным для обеспечения энергосбережения является устройство пола в каркасном доме. Для сохранения тепла внутри помещений, строительство каркасных домов невозможно без защиты их от внешней среды по всем направлениям.

Фундамент каркасного дома

Каркас пола каркасного дома изготавливается из древесины и служит основанием слоеного пирога из строительных материалов, как и стены дома. Каркас пола крепится на фундамент дома. Фундамент может быть свайным, столбчатым или ленточным. Ленточный фундамент в каркасном домостроении используют при строительстве двухэтажных домов и при высоких грунтовых водах. Для одноэтажных домов чаще   монтируют столбчатый или свайный фундамент.

Устройство фундамента начинают с разметки свай по периметру дома. Сваи могут быть буронабивные, винтовые или столбчатые. Буронабивные сваи применяют при строительстве крупных зданий на сложных грунтах. Винтовые сваи представляют собой металлическую трубу с оконцовкой в виде винта. Они должны изготавливаться промышленным способом, а монтаж из них фундамента требует специальной техники и профессионализма монтажников. Более простым в изготовлении и в установке будет столбчатый фундамент.

Установка столбчатого фундамента

Столбчатый фундамент можно сформировать на основе асбестовых труб или заливкой в короба.

Для фундамента с применением асбестовых труб в местах разметки буром высверливаются в земле скважины на проектную глубину  диаметром немного большим асбестовой трубы. Дно скважины заполняется песчаной или гравийно-песчаной смесью и утрамбовывается. В скважину устанавливается асбестовая труба, в которую помещается вязаный из арматуры каркас, затем труба заливается бетонным раствором.

Для устройства фундамента с опалубкой требуется больше земляных работ и устройство опалубки. Так же как и в предыдущем варианте необходима подготовка подушки фундамента, в которую устанавливается арматура, а вокруг нее монтируется опалубка. В опалубку заливается бетон с последующим уплотнением вибраторами. Подобные фундаменты требуют «созревания» в течение 3-4 недель.

Обвязка свайного фундамента может быть сделана ростверком или деревянным брусом. Установка пола каркасного дома предпочтительней на ростверк. Однако, широко используется и в качестве обвязки деревянный брус или доска, именуемые лежнями. Они крепятся к столбчатому фундаменту анкерными болтами, заложенными при заливке фундамента. Между фундаментом и лежнями укладывается гидроизоляция из рубероида. Вся древесина для изготовления полов пропитывается антисептиками.

Устройство чернового пола в каркасном доме

На обвязку фундамента здания укладываются деревянные лаги из досок хвойных пород. Для этого лучше использовать лиственницу, обработанную антисептиками как наиболее влагостойкую древесину, и она меньше других хвойных пород подвержена гниению.

Выбор сечения доски зависит от расстояния между стенами: при большом расстоянии между ними можно увеличить сечение доски или создать дополнительную опору для лага в виде тумб из бетона или кирпича. Главное правило в этом случае, лаги не должны прогибаться под тяжестью нагрузок (мебели в доме, ходьбы людей). Частоту укладки лаг рекомендуется сопоставлять с размерами ОСП или фанеры, которые должны укладываться ровно посередине лага по его длине.

На нижнюю часть лаг прибиваются брус 30х30 или чуть больше. На него и будет укладываться накат из обрезной доски. Это и будет черновой пол. В каждую секцию чернового пола укладывается гидроизоляционная пленка, так чтобы ее края ложились на верхнюю часть лаг. Пространство между лагами заполняется утеплителем в два слоя, второй слой укладывается внахлест на стыки плит утеплителя первого уровня. Утеплителем может быть базальтовая вата или другой теплоизолирующий материал. Утеплитель пола накрывается пароизоляционной пленкой, зафиксированной строительным степлером на лагах.  Сверху эта конструкция закрывается влагостойкой фанерой или ОСП.

На эту конструкцию укладывают чистовой пол.

Устройство чистового пола

Технология каркасного дома полы предусматривает до возведения крыши над ним, поэтому для их монтажа выбирают сухие дни и предусматривают временную защиту от проникновения в него влаги, в виде полиэтиленовой пленки. Это касается чернового пола, чистовой пол монтируют после возведения стен и монтажа кровли над строением.

Поверхность чернового пола подготавливают для устройства чистового пола. На верхний слой смонтированного «пирога», фанеры или ОСП, пола укладывается еще один слой фанеры толщиной 10-18 мм и крепится шурупами к предыдущему слою и лагам. Это основа для укладки чистового пола. Технология укладки чистового пола зависит от выбора материала покрытия для него:

• Ламинат;
• Паркетная доска;
• Линолеум;
• Плитка.

Самым простым является укладка линолеума, ее может сделать даже не профессионал. Укладка пола сухим способом (ламината и паркетной доски) сложнее и требует определенных навыков, поэтому эту работу лучше доверить мастерам. Наиболее сложным является укладка пола керамической плитки или других подобных материалов (камня, гранита, искусственных материалов их имитирующих). Для установки такого пола может потребоваться сделать поверх пола цементно-песчаную стяжку для надежного монтажа элементов финишного покрытия. Чаще применяется специальные клеи для монтажа названных покрытий.

Теплый пол в каркасном доме

При монтаже теплого пола после укладки утеплителя, на него укладывается алюминиевая фольга или другой отражательный материал. Затем укладывается армирующая сетка, которая заливается тонким слоем цементно-песчаного раствора. На него, после высыхания, укладываются элементы теплого пола электрического или водяного. Водяной пол из металлопластиковых труб более безопасный и экономичный в сравнении с электрическим. После раскладки труб водяного пола производят заливку бетонным раствором по всей поверхности пола. Недостатком такого пола является сложный ремонт при возникновении его протечек.

Электрический теплый пол монтируется также как и водяной при использовании нагревательного кабеля. Более простым будет укладка электрических матов со смонтированными на нем элементами электрического обогрева. Для этих полов требуется меньшее количество раствора стяжки.

Устройство пола второго этажа

В каркасном двухэтажном доме к полам второго этажа предъявляются немного иные требования, чем к полам первого этажа. На втором этаже основной задачей перекрытия пола в каркасном доме, является обеспечение звукоизоляции. Поэтому вместо утеплителя в межэтажном перекрытии размещается звукоизолирующий материал. Лучшим из наиболее недорогих материалов такого рода является песок, который обладает отличными звукоизолирующими свойствами и является хорошим аккумуляторам тепла. Главное в процессе такого устройства пола обеспечить герметичность межэтажного перекрытия.

К перекрытию второго этажа предъявляются высокие требования по жесткости конструкции перекрытий. Поэтому в дополнение к перекрытиям из балок  второго этажа, которые смонтированы при возведении каркаса дома, поперек них устанавливаются лаги, усиливая жесткость конструкции в целом.

Процесс монтажа пола второго этажа аналогичен монтажу первого. Вначале монтируется черновой пол, прикрепляемый к балкам перекрытия. На черновой пол и балки перекрытия укладывают гидропароизоляционную пленку, и в пространство между балками закладывается утеплитель или звукоизолирующий насыпной материал (керамзит, песок и др. ). Поверх балок перекрытий монтируются лаги пола. Пространство между лагами заполняется утеплителем (минеральной ватой или другим негорючим утеплителем) и поверх него крепится гидроизоляционная пленка от возможных проливов жидкостей при эксплуатации дома. Вся конструкция зашивается доской, ОСП или фанерой, пригодной для финишной стадии монтажа пола.

Эта конструкция пола второго этажа может быть упрощена, если использовать усиленные балки межэтажного перекрытия, например, двутавровые деревянные балки. В этом случае лаги не нужны. Поверх балок, после укладки между ними звукоизолирующего материала и его герметизации, все пространство зашивают доской, ОСП или фанерой и приступают к финишному монтажу пола, выбранным покрытием.

Устройство полов в каркасном доме сложный строительный процесс, требующий знания не только технологии строительства каркасных домов, но и знания теплотехники, свойств строительных материалов и владения навыками монтажа полов и напольных материалов. Ошибки в обустройстве полов могут привести к существенному ухудшению эксплуатационных характеристик каркасного дома, к потере уровня комфортности проживания в нем. Старайтесь при строительстве каркасных домов использовать профессиональных строителей, имеющих опыт их возведения.

Устройство пола в каркасном доме

Одним из важнейших технологических этапов возведения каркасного дома является устройство пола. Традиционным вариантом, наилучшим образом вписывающимся в обстановку подобного строения, является деревянный пол – экологически чистая конструкция, которую, в отличие от бетонных перекрытий, каркас постройки сможет выдержать безо всяких проблем.

Устройство пола в каркасном доме

Далее вам предлагается ознакомиться с последовательностью устройства пола в каркасном доме. Изучив приведенные рекомендации, вы успешно справитесь с выполнением необходимых мероприятий собственными силами, избежав необходимости привлечения сторонних мастеров и сопутствующих этому расходов.

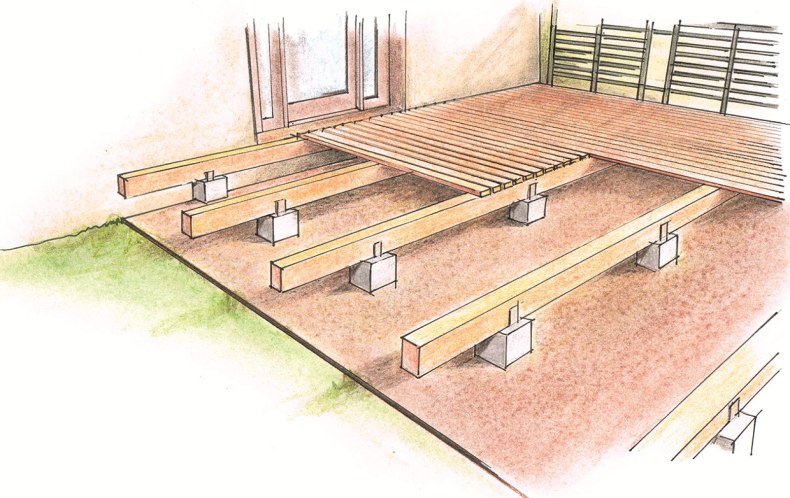

Устройство пола в каркасном доме (вид с фасада строящегося здания)

Содержание

1. Из чего делать пол: критерии выбора
2. Каким может быть пол деревянного дома: обзор существующих вариантов
3. Подготовительные работы
4. Порядок обустройства чернового пола в каркасном доме
5. Подготовка опор
6. Монтаж лаг
7. Устройство чернового настила
8. Видео – Устройство пола в каркасном доме
9. Видео – Как устроен пол в каркасном доме

Из чего делать пол: критерии выбора

Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.

Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.

Таблица. Выбор материала для устройства пола в каркасном доме

Критерий оценки	Пояснения и рекомендации
Материал изготовления	Хвойная древесина. Сравнительно бюджетный вариант, оптимально подходящий для применения в помещениях средней и небольшой площади. Несмотря на относительно невысокую стоимость, характеризуется весьма неплохими показателями долговечности и надежности. Дуб, осина. Традиционные представители среднего и высшего ценовых сегментов. Ключевые эксплуатационные характеристики заметно превосходят аналогичные параметры ближайших «конкурентов». Осина, ввиду своей высочайшей экологичности, прекрасно подходит для использования в спальнях и детских комнатах.
Влажность	Для устройства пола в каркасном доме, в особенности, если идет речь о жилых комнатах, подходит только качественно высушенная древесина. Влажный материал по ходу высыхания неизбежно уменьшается, что приводит к образованию зазоров в покрытии.
Внешнее состояние	Контролируйте, чтобы древесина не имела трещин, подозрительных пятен, расколов и прочих подобных дефектов. Воздержитесь от применения такого материала, даже если вам предложат большую скидку.

Для определения необходимого количества материала рассчитайте площадь помещения. Дополнительно добавьте к расчетному значению порядка 5-10% на запас. Настил удобнее всего выполнять с использованием досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это будет гарантировать отсутствие отличий в цвете, текстуре и других внешних критериях оценки досок.

Пиломатериал

Наиболее предпочтительным материалом для обустройства настила в каркасном доме является обрезная шпунтованная доска. Главное преимущество применения данного материала сводится к отсутствию необходимости проведения финишной шлифовки, что дает возможность значительно сократить трудовые и временные затраты.

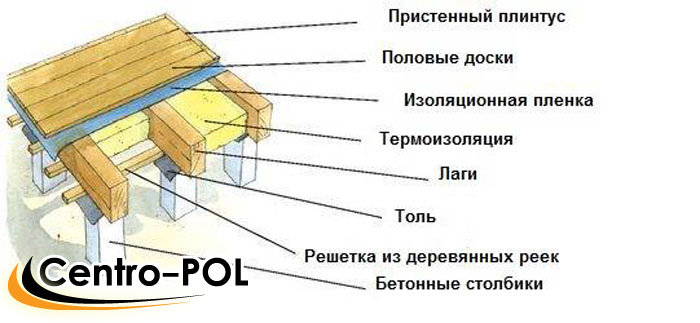

Примерная схема обустройства пола в каркасном жоме

Каким может быть пол деревянного дома: обзор существующих вариантов

Для обустройства настила чаще всего используются нижеперечисленные материалы:

• паркет;
• клееная паркетная доска. Материал стоит меньше обычного паркета, не имея, при этом, существенных внешних отличий, но незначительно уступая по ряду эксплуатационных характеристик;
• паркетная доска из массива;
• доска из древесного массива.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

пенофол

Порядок обустройства чернового пола в каркасном доме

Подготовка опор

Процесс буренияУстановка столбовЗаливка столбчатого фундамента

Если ваш каркасник возводится на столбчатом фундаменте, какие-либо дополнительные подготовительные мероприятия за исключением обустройства гидроизоляции опор (обычно для этого используется рубероид) выполнять не придется. В случае же возведения дома на другой опорной конструкции, начните работу с обустройства упомянутых столбов. На усмотрение владельца, опоры либо возводятся из кирпича, либо отливаются из бетона с учетом проектной высоты будущего пола. Шаг размещения столбов не должен превышать 2 м, в среднем придерживаются 80-100-сантиметрового шага.

Столбчатый фундамент

Для примера приводится инструкция по обустройству таких опор из бетона. Порядок действий следующий:

• с помощью бура в земле подготавливаются отверстия диаметром порядка 20 см и глубиной около 100 см;
• в отверстия по уровню выставляются асбоцементные трубы длиной порядка 130 см и внутренним диаметром 100 мм;
• пространство в ямах вокруг труб засыпается песком, который проливается водой и утрамбовывается;
• в трубы через воронку заливается строительная смесь, приготовленная из 1 доли цемента, 4 долей песка, порядка 5 долей щебенки и воды;
• в трубы устанавливаются специальные пластины для фиксации лаг.

Монтаж лаг

Прежде чем монтировать лаги, нужно сделать нижнюю обвязку.

Нижняя обвязка

Если у вас она еще не готова, выполните следующие мероприятия:

• зафиксируйте на фундаменте доски нижней обвязки. Элементы устанавливаются на ребро. Наиболее часто используются доски размерами 15х5 см. При необходимости можете менять эти показатели под условия вашей ситуации;
• соедините доски внутренней нижней обвязки в углах при помощи шурупов;
• к внутренним доскам с помощью шурупов прикрепите доски средней части нижней обвязки;
• к средним доскам прикрепите наружные. Фиксация также выполняется с помощью шурупов;
• прострогайте верхнюю часть досок обвязки с помощью электрического рубанка. Убедитесь в ровности конструкции при помощи уровня;
• разметьте места будущей установки лаг;
• вооружившись электрическим лобзиком, сделайте в обвязке пазы для установки лаг.

Нижняя обвязка и лаги

Далее вам нужно уложить лаги. Можете использовать для этого доски либо деревянный брус размерами 10х5 см, 15х5 см или других габаритов, ориентируясь на особенности эксплуатации помещения и предполагаемый уровень нагрузок на конструкцию пола. Лаги фиксируются с помощью любых подходящих крепежей: шурупов, дюбелей, гвоздей, саморезов, уголков и т.д.

Укладка лаг на столбчатый фундаментЛаги уложены на обвязкуЛагиНа фото видна подшивка лаг тонкой доской

К лагам прикрепите деревянные рейки размерами 3х3 см (можно больше). Для этого можете использовать гвозди, шурупы или другой подходящий крепеж. Бруски будут выполнять функцию опор для концов досок обустраиваемого пола. Для большего удобства дальнейшей укладки настила, соедините лаги поперечными перемычками из аналогичного бруса/доски. Перемычки крепите, выдерживая 125-сантиметровый или другой шаг в соответствии с размерами используемых элементов настила.

Проемы для лазов

Стяните доски нижней обвязки с помощью гвоздей, придерживаясь шахматного порядка и 0,5-0,8-метрового шага.

Пропитка лаг

Важное замечание! Традиционно в технологии каркасного строительства сначала обустраивается черновой пол, после чего возводятся стены и перегородки. Но при некоторых обстоятельствах или ввиду личных соображений владельца порядок выполнения упомянутых технологических мероприятий может меняться.

Устройство чернового настила

Настил чернового пола

Поверх упомянутых ранее опорных реек размерами 3х3 см укладываются плиты OSB (обязательно с влагостойкими свойствами) либо листовая фанера. Последняя, как правило, крепится не к опорным рейкам, а непосредственно поверх лаг. И если в случае с OSB никаких затруднений обычно не возникает, то к монтажу настила из фанеры нужно подходить со знанием ряда важных нюансов. Правила и рекомендации по правильной укладке настила из фанеры подробно описаны в следующей таблице.

плита OSB

Таблица. Правила устройства черного пола из фанеры

Требования	Пояснения
Схема укладки	Листы фанеры нужно монтировать шахматно, т.е. каждый новый ряд должен быть смещен по отношению к предыдущему примерно на половину листового элемента.
Толщина листов	При выборе толщины фанеры ориентируйтесь на шаг установки опорных лаг. Эти параметры взаимосвязаны, т.е. вы можете продумать данный момент еще до монтажа опор. Так, если лаги установлены на расстоянии 30-45 см, используйте фанеру толщиной 16-18 мм либо плиты ОСП-3 толщиной 18 мм. В случае же установки опор с 50-сантиметровым шагом и более (максимальное значение традиционно не превышает 62,5 см), покупайте листы толщиной 18-21 мм либо плиты толщиной 22 мм.
Крепление настила	Для крепления фанеры подходит комплексный метод, предполагающий совместное использование клея и саморезов либо ершеных гвоздей. Саморезы обеспечат основную фиксацию листов, а клей дополнительно исключит появление скрипов. Фанера крепится по периметру и в середине (диагонально). Крепежи по краю листа размещайте с 15-сантиметровым шагом, в средней части рекомендуется выдерживать 30-сантиметровый промежуток.
Зазоры между листами	Фанера укладывается с соблюдением 2-3-миллиметровых зазоров. Чтобы промежутки были одинаковыми, вставляйте между листами гвозди соответствующего диаметра. После обустройства настила вы их уберете.

В пространство между лагами укладывается слой гидропароизоляционного материала. Для крепления пленки удобнее всего использовать строительный степлер.

Работа по обустройству конструкции практически завершена. Остается выполнить лишь несколько завершающих мероприятий, а именно:

• уложить в ячейки каркаса пола минеральную вату или другой выбранный теплоизоляционный материал;
  Укладка утеплителяУтеплитель и прокладка коммуникацийДва слоя утеплителя

  утеплитель

• укрыть утепленную конструкцию пароизоляционной пленкой. Специалисты рекомендуют укладывать листы данного материала с 10-15-сантиметровым нахлестом и обязательным проклеиванием стыков;
  Пароизоляция
• уложить поперек лаг доски толщиной порядка 30 мм. Выдерживайте 40-60-сантиметровый шаг, в зависимости от толщины досок, выбранных для устройства последующего настила, и предполагаемого уровня нагрузок на основание. Для скрепления деревянных элементов можете использовать саморезы или любой другой подходящий крепеж. Благодаря этой дополнительной обрешетке будет создан необходимый вентиляционный зазор;
• уложить поверх обрешетки шпунтованную доску толщиной 25-35 мм либо обычную доску толщиной 40-50 мм;
• обустроить выбранное финишное напольное покрытие.
  Настил ОСБOSB крепится к деревянной сетке пола 45 мм саморезами

Теперь вы владеете всей необходимой информацией для самостоятельного обустройства конструкции пола в каркасном доме. Следуйте положениям изученного руководства и все обязательно получится.

Готовый полНастил дощатого полаДощатый пол в каркасном доме

Удачной работы!

Видео – Устройство пола в каркасном доме

Видео – Как устроен пол в каркасном доме

Пол

— Можно ли укладывать керамогранит в полуподвальном доме?

Задай вопрос

спросил
3 года, 6 месяцев назад

Изменено
3 года, 6 месяцев назад

Просмотрено
3к раз

Мой дом представляет собой одноэтажный дом площадью около 1200 квадратных футов, построенный на подпольном фундаменте с фанерным полом. Люди, у которых мы купили дом, перепродали дом после обращения взыскания и просто положили дешевый ковер на большую часть дома и дешевый винил на кухне и в ванных комнатах. Мы хотели бы положить новый пол, и не слишком придирчивы к тому, что именно. Некоторое время назад я установил несколько виниловых и ламинированных полов своими руками, а также несколько деревянных полов. Я также облицовал плиткой несколько душевых/ванных комнат.

Мой главный вопрос касается керамогранита в полуподвальном доме. Я слышал разные ответы от разных людей, имеющих опыт укладки полов. Некоторые люди говорили мне, что доски из керамогранита нельзя класть в дом с таким полом, потому что он слишком сильно прогибается и плитка трескается. Но потом другие объяснили, что пока я кладу цементную плиту перед укладкой плитки, все будет хорошо.

TL;DR: Существует ли способ укладки керамогранитных досок на фанерный черный пол, который предотвратит изгибание плитки?

РЕДАКТИРОВАТЬ: я включил изображение под своим домом, показывающее опоры из шлакоблоков и деревянные опоры. Я думаю, что они 2×12 в точке, где они пересекают блоки, я не уверен, каков размер перпендикулярных балок, но под изоляцией я думаю, что они также могут быть 2×12. Я думаю, что они охватывают хорошие 12 или 15 футов.

• напольное покрытие
• плитка
• укладка
• черновой пол
• подполье

8

Я полностью согласен с Ишервудом, что это зависит от устойчивости пола. Я прикрепил плитку непосредственно к напольному покрытию T&G, но она выглядела немного плотнее и прочнее, чем у вас. В вашем случае я бы положил подкладочную доску. Я бы затер слой тонкого набора шпателем с большими зубьями, положил подложку и прикрутил подложку к полу, делая весь пол с подложкой. Это сделает ваш новый пол на 1/2 дюйма толще, но он прослужит вам всю жизнь. Если ваш пол действительно прочный, вы можете использовать плитку большего размера без подложки и не иметь проблем, но я бы предостерег вас от использования не менее 2-кратной ширины существующих досок, чтобы предотвратить проблемы с немного неровными досками. В этом случае плитка большего размера лучше. . После многих лет укладки плитки я почти всегда использую как минимум тонкую подложку вышеописанным методом.

Высота воздуха под полом, на котором лежит плитка, совершенно не имеет значения. Единственная реальная проблема — это целостность основания. Уложите слой подходящего материала для основания пола толщиной не менее 1-1/4 дюйма (или того, что требует конкретная плитка и раствор) поверх подходящих балок (чтобы плитка и затирка хорошо держались и не трескались) и будьте счастливы.

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Ремонт провисших полов и фундаментов с помощью домкратов Ellis MFG

Выравнивание полов с помощью Ellis Steel Shores

ELLIS STEEL SHORES — это быстрый и безопасный способ повторного выравнивания и поддержки провисающих балок пола в жилых помещениях. Ellis Steel Shores доступны во многих различных высотах с различной длиной регулировки винта. Они доступны с упорными подшипниками в регулировочной гайке или без них. Целью подшипников является уменьшение трения при регулировке под нагрузкой и облегчение подъема веса.

Выберите один из трех типов различной длины:
ЛЕГКИЙ РЕЖИМ / ЛЕГКИЙ РЕЖИМ С ПОДШИПНИКАМИ / ТЯЖЕЛЫЙ РЕЖИМ.

Подробная информация о том, как исправить провисание полов с помощью Ellis Steel Shores

1. Измерение высоты:
   Измерение общей высоты крепления (от пола до балки).
2. Определите подходящий стальной берег для использования.   Выберите Steel Shore, который подходит для вашего пространства и обеспечивает достаточную регулировку и грузоподъемность, чтобы исправить провисание балки.
3. Разместите Steel Shore на твердом и ровном основании непосредственно под балкой, нуждающейся в дополнительной поддержке.
4. Подъемный винт и верхняя пластина. Просто поверните стальную гайку, чтобы поднять верхнюю пластину, пока она не коснется балки.
5. Убедитесь, что стальной берег стоит вертикально и ровно. При необходимости переместите берег.
6. Медленно поверните стальную гайку Шора, чтобы исправить провисание балки.
7. Затяните установочный винт предохранительного замка шестигранным ключом , чтобы зафиксировать регулировочную гайку.
8. Прикрепите верхнюю пластину к балке с помощью двойных гвоздей или шурупов.

*Steel Shores стандартно поставляются с плоской пластиной размером 3/8 x 6 x 6 дюймов (для легких условий эксплуатации) или 1/2 x 8 x 8 дюймов (для тяжелых условий эксплуатации). Верхние пластины взаимозаменяемы с U-образными головками, предназначенными для охвата обеих сторон балки. Выберите один из множества вариантов:  U-образные головки для легких стальных креплений.

Выравнивание пола с помощью винтовых домкратов Эллис

В видео выше Винтовые домкраты Ellis 4×4 и Сращиватели прогонов Ellis используются для выравнивания провисшего пола в доме с обычным полом.

Домовладельцы используют винтовые домкраты Ellis 4×4 для выравнивания провисшего пола. Доступ к нижней части пола был получен через подполье. Для прочного основания винтовые домкраты были размещены на бетонных опорах. Затем внутрь винтовых домкратов был помещен пиломатериал 4х4. Затем пиломатериал 4×4 был прикреплен к горизонтальной балке 4×6 с помощью сплайсера Ellis Purlin Splicer, а затем установлен на место домкратом.

Подробная информация о том, как устранить провисание полов с помощью винтовых домкратов Эллиса:

1. Просто обрежьте пиломатериал нужной длины:
   · Измерьте общую высоту крепления (от пола до балки).
   · Вычтите общую высоту объекта, на который вы установите винтовой домкрат Эллиса, из общей высоты подпорки; например, блок пирса (как на фото выше).
   · Вычтите 9,5 дюйма, если вы используете домкрат 4×4, или 11 дюймов, если используете винтовой домкрат Эллиса 6×6. Это общее расстояние от нижней части квадратной трубы винтового домкрата (это место, где пиломатериалы будут находиться внутри домкрата) до основания винтового домкрата.
2. Прикрепите пиломатериал к винтовому домкрату с помощью двусторонних гвоздей через отверстия на противоположных сторонах винтового домкрата.
3. Прикрепите устройство для сращивания прогонов Ellis/держатель балки/держатель балки с помощью двойных гвоздей к балке/балке там, где требуется приподнять пол.
4. Вставьте пиломатериалы 4×4 или 6×6 в устройство для сращивания прогонов / держатель балки / держатель балки и прикрепите их с помощью дуплексных гвоздей.

5. Винтовой домкрат по высоте.
   Винтовые домкраты Ellis можно отрегулировать на полные 6 дюймов. Этого можно добиться, повернув рукоятку рукой, ударив по рукоятке молотком или поместив 2×4 между винтом и рукояткой для дополнительного рычага при повороте 9.0024

6. Убедитесь, что стальной берег стоит вертикально и ровно.   При необходимости переместите берег.
7. Затяните установочный винт предохранительного замка шестигранным ключом , чтобы предотвратить регулировку.

**Для надлежащего выравнивания используйте винтовые домкраты Эллиса каждые 2 фута.

**Если нагрузка превышает 4000 фунтов. ПОДЪЕМНОЙ грузоподъемности используйте гидравлический домкрат Ellis для дополнительной подъемной силы.
