Как правильно смонтировать электропроводку в деревянном доме

Содержание:

    Разработка проекта, монтаж и разводка электропроводки в деревянном доме, пуско-наладочные работы и сдача в эксплуатацию схемы электрической разводки имеют существенные отличия от аналогичных работ кирпичных, каменных или бетонных домах.

    Монтаж проводки и автоматики с соблюдением норм

    Правильная электропроводка в деревянном доме прежде всего требует соблюдения повышенных требований пожарной безопасности, поэтому соблюдение элементарных правил ПУЭ, СНиП и ГОСТ необходимо. Безопасная электропроводка в деревянном доме — это не только внутренние электрические работы, но и подключение дома к централизованной электрической сети с соблюдением нормативов техники электробезопасности.

    Дерево — пожароопасный и легковоспламеняемый строительный материал, поэтому при пожаре огонь быстро распространяется по помещениям дома. Исходя из этого, монтаж электропроводки в деревянном доме своими руками должен проводиться с соблюдением основных требований:

    1. Электрические провода и силовые кабели прокладываются с учётом минимальной возможности их перегрева и возгорания;

    2. Следующее требование — электропроводка в частном деревянном доме не должна способствовать распространению открытого огня на соседние предметы при пожаре;

    3. При разработке проекта схема разводки электропроводки в деревянном доме должна учитывать технико-эксплуатационные свойства электроматериалов, отталкиваться от расчётных значений пиковых нагрузок в электросхеме дома. Недопущение перегрева проводов и кабеля достигается использованием в схеме проводов с запасом по сечению в 20—30%;

    4. Метод укладки электропроводки и силовых кабелей — открытый, чтобы можно было не только визуально контролировать состояние проводов, но и беспрепятственно устранять дефекты в схеме;

    5. Изоляция — месторасположение узла ввода (электрощит) должно быть изолированно от сопряжения с деревянными конструкциями. Идеально если электрический щиток будет установлен в помещении с перегородкой из негорючих материалов.

    6. В качестве электрических проводников рекомендовано применять медный кабель с тремя моножилами и невозгораемой оболочкой-электроизоляцией. Проводить монтаж электропроводки в деревянном доме в полихлорвиниловой оболочке категорически запрещается ПТБ и ПУЭ;

    7. Монтаж средств автоматического предохранения и отключения электроприборов обязателен для каждой отдельной группы. Номинальные значения предельно допустимого тока автоматики определяется, исходя из расчётных электрических нагрузок на конкретном участке электросхемы.

    Перед тем, как как сделать электропроводку в деревянном доме и проложить силовые электрические, вы должны иметь соответствующие допуски, квалификацию и разрешения. Без этих документов лучше пригласить аккредитованных специалистов, а не обустраивать электроснабжение деревянного дома собственными силами.

    Нормативная документация по монтажу и эксплуатации электропроводки в деревянном доме

    Правила устройства электроустановок (ПУЭ) представляют собой сборник документации при разработке и проектировании проводки в жилых домах и нежилых объектах различного назначения.

    Обобщённые нормативы и ПУЭ представляет следующая документация:

    1. ПУЭ, седьмое издание. Необходим для разработки проектов электрических сетей. Содержит перечень требований при выборе материалов для проводящих сетей, распределительного оборудования, устройств автоматической защиты, которые должна иметь схема электропроводки в деревянном доме, и требования к локальным осветительным сетям, приборам и оборудованию;

    2. Строительные нормы и правила СНиП 3. 05—06—85 включают в себя сборник требований по безопасному монтажу электропроводки в жилых домах первичного и вторичного рынков недвижимости, а также набор правил по обустройству электропроводки и подключения силовых кабелей в любых объектах, подлежащих электрификации;

    3. Строительные нормы и правила 31—02 включают в себя нормативные требования, согласно которым должна вводиться в эксплуатацию схема электропроводки в деревянном доме своими руками.

    Как подготовить проект электропроводки

    Подаётся заявка в региональное отделение ОАО «Региональные электрические сети», и после её утверждения вы получаете договор и ТУ по подключению к региональной электрической централизованной сети.

    Последовательность разработки проекта электропроводки следующая:

    1. Суммарная мощность электросети рассчитывается, базируясь на данным по мощности бытового электрооборудования в доме плюс запас по мощности в 30%;

    2. Отталкиваясь от генплана дома, составляется схема электропроводки в деревянном доме своими руками с обозначением участка ввода силового кабеля, входного электрического щита, электрических проводов, точек электрораздачи, осветительных приборов, и т. д;

    3. Рассчитывается сечение электрических кабелей и проводов;

    4. Выбирается локация для размещения распредкоробок, электророзеток, выключателей и светильников;

    5. Перед тем, как как сделать разводку электропроводки в деревянном доме, следует рассчитать схему прокладки кабеля с указанием расстояний от всех основных поверхностей в доме.

    Разрабатывая проект, как правильно сделать электропроводку в деревянном доме, необходимо отталкиваться от требований и нормативов ПУЭ, согласно которому проводку следует монтировать только вертикально или горизонтально, с углом поворота 90°.

    Правильный монтаж электропроводки в деревянном частном доме проводится согласно следующим нормативам: электрические розетки, распредкоробки и выключатели монтируют в открытом доступе. Расположение выключателей согласно евростандартам — на уровне 800—1500 мм от поверхности пола, а электрические розетки следует устанавливать на высоте 250—800 мм от уровня пола в помещении.

    Для одной комнаты разрешено устанавливать не более шести точек раздачи электричества. Точное число электророзеток определяется, исходя из площади электрифицируемого помещения, но их количество ограничивается требованием — не менее одной розетки на шесть квадратных метров. Электропроводка прокладывается на расстоянии ≥ 100 мм от проёмов, расстояние до металлических конструкций — не менее 150-300 мм в направлении, удобном для дальнейшей работы с проводами.

    Материалы по теме

    Правильный монтаж проводки в деревянном доме

    Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

    Основные требования

    К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

    Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

    При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

    Варианты прокладки

    Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

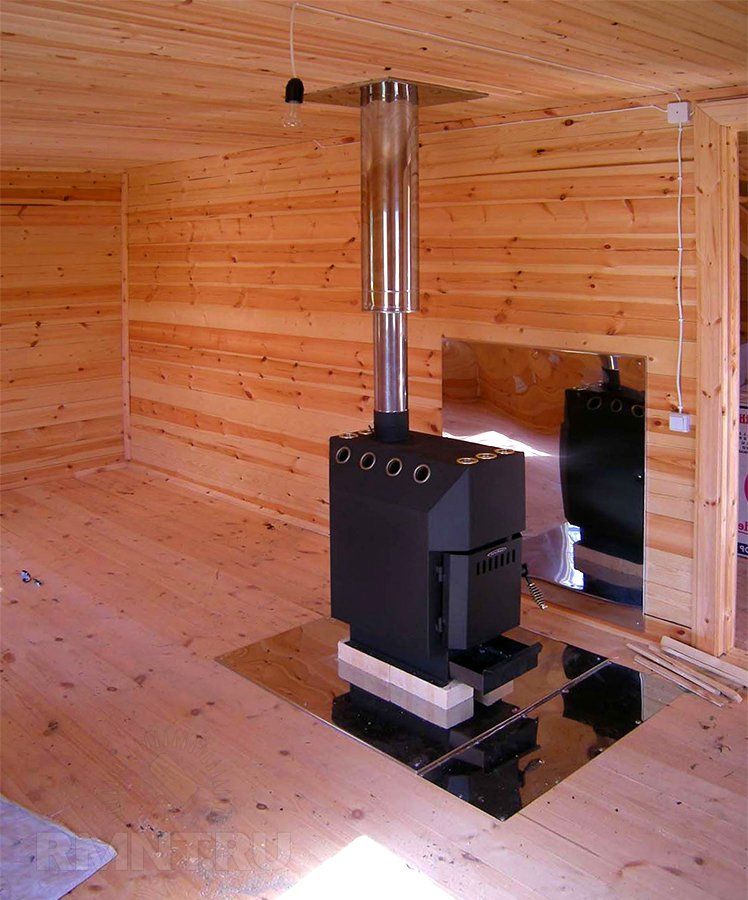

    Открытый (наружный) метод

    В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

    Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

    Скрытый метод

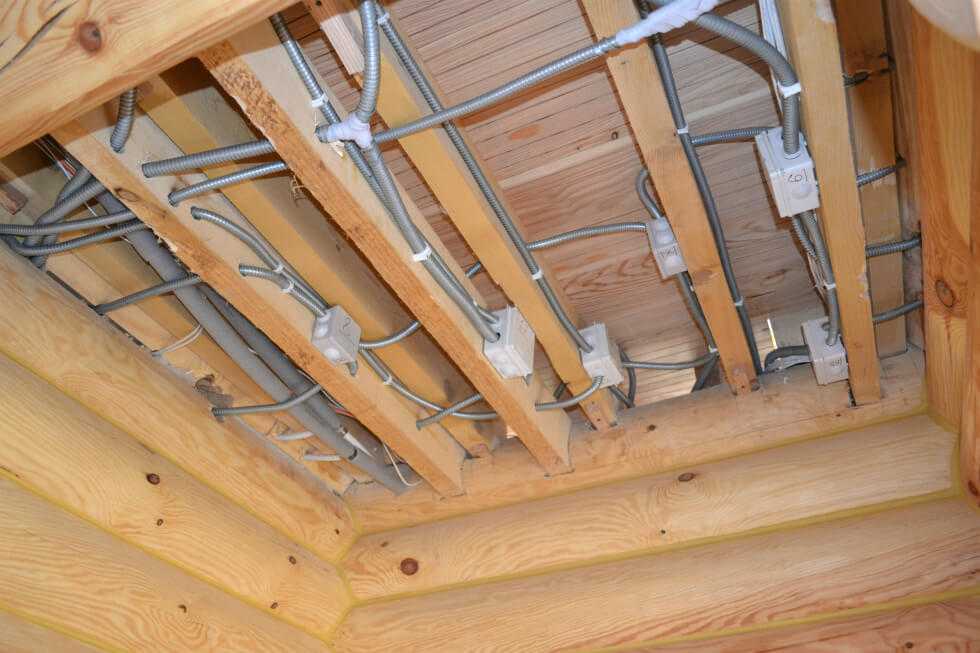

    Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

    Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

    Кабель-каналы

    В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

    Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

    Порядок действий при монтаже

    Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

    1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
    2. Сверление отверстий – для каналов и электроустановочных изделий.
    3. Сборка вводного защитного электрощита и электросчетчика.
    4. Прокладывание и соединение проводов – на пайки или клеммы.
    5. Установка розеток и выключателей.
    6. Проверка изоляции и всей системы (на короткие замыкания).

    Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

    Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

    Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

    И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

    Ввод в эксплуатацию

    Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

    Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

    Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

    Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

    Правила безопасности

    Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

    • жилы соединяются некачественно: в результате контакты начинают нагреваться.
    • металлические гильзы и распределительные коробки не используются.
    • используются кабели, не соответствующие требованиям.
    • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
    • сечения жил и параметры защитных приборов подбираются неправильно.
    • при прокладке проводов за декором используется пластиковая гофра.

    Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

    Заключение

    Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

    Монтаж электропроводки в деревянном доме – проектирование и безопасность? | | С вашими руками

    Содержание ✓

    • ✓ Электрическая проводка — Правила
    • ✓ Практическая реализация — Проводка кабелей
    • ✓ Без провода
    • ✓ Выбор метода проводки и кабелей на основе и структур из горючих материалов. ПО УСЛОВИЯМ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)
    • ✓ КУЛЬТУРА ЭЛЕКТРОМОНТАЖА
    • ✓ ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ – ВИДЕО

    Прокладка электросети в доме из горючего материала связана с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?

    Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и прорванной изоляции не приведет к возгоранию.

    При строительстве загородного деревянного дома хозяева тоже склонны прятать электропроводку, но тут возникают жуткие проблемы. Прежде чем обсуждать их с установщиками, необходимо заглянуть в нормативные документы.

    ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

    Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открыто, используя изделия для накладного монтажа (2-4)

    ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА – ПРАВИЛА

    На строительных площадках и форумах электромонтажных организаций встречаются многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без привязки к конкретным страницам и пунктам этих документов. Давайте исправим эту ситуацию.

    В ПУЭ (« Правил устройства электроустановок «) 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Считаются электрические сети, проложенные за незащищенными подвесными потолками и в перегородках в качестве скрытой электропроводки.и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих локализационной способностью (т. е. способностью выдерживать короткое замыкание кабельных жил без перегорания. .), так и в закрытых ящиках» (очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 не являются полными и не учитывают многие нюансы электропроводки.

    Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, которым в основном руководствуются на практике. Сокращенный вариант таблицы из главы 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых пунктов той же главы, мы приводим в статье. Также следует упомянуть, что пункт 2.1.23 предписывает сохранять доступ к точкам подключения и ответвлениям проводов, то есть распределительные коробки должны монтироваться открыто.

    Кроме того, ГОСТ Р53315-2009 «Кабельная продукция. Требования пожарной безопасности», в разделе 6 которого требованием является применение в жилых помещениях кабеля марки ББГнг-LS (в негорючей изоляции, с пониженным дымовыделением).

    При любом способе прокладки кабелей цепи необходимо оборудовать автоматами и УЗО, тщательно рассчитав номиналы этих устройств

    ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПРОВОДКА КАБЕЛЕЙ

    Сегодня в бревенчатых и бревенчатых домах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в надземных кабель-каналах. Они отличаются внешним видом проводки, а также стоимостью материалов и работы.

    Скрытая электропроводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот способ значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность появления ржавчины на трубах при контакте с мокрой древесиной. Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум в два раза дороже обычных и часто поставляются только под заказ.

    Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при оформлении в стиле классика и кантри). Витые провода (есть несколько цветов) и керамические изоляционные стаканчики стоят совсем недешево, но затраты на них компенсируются простотой монтажа.

    Провода на изоляторах и выключатели под старину прекрасно сочетаются с деревянными стенами (9). Гофротрубка (10), в отличие от витого металлорукава (12), может обладать локализующей способностью и применяться в деревянном доме. Его соединение и фиксацию следует осуществлять с помощью резьбовых соединений (11) и хомутов (13)

    Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость разводки будет в 2-3 раза ниже, чем при скрытой прокладке. При необходимости открытую сеть можно легко дополнить новыми линиями.

    Недостаток проводки на изоляторах в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и оборудовать все цепи в дом с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

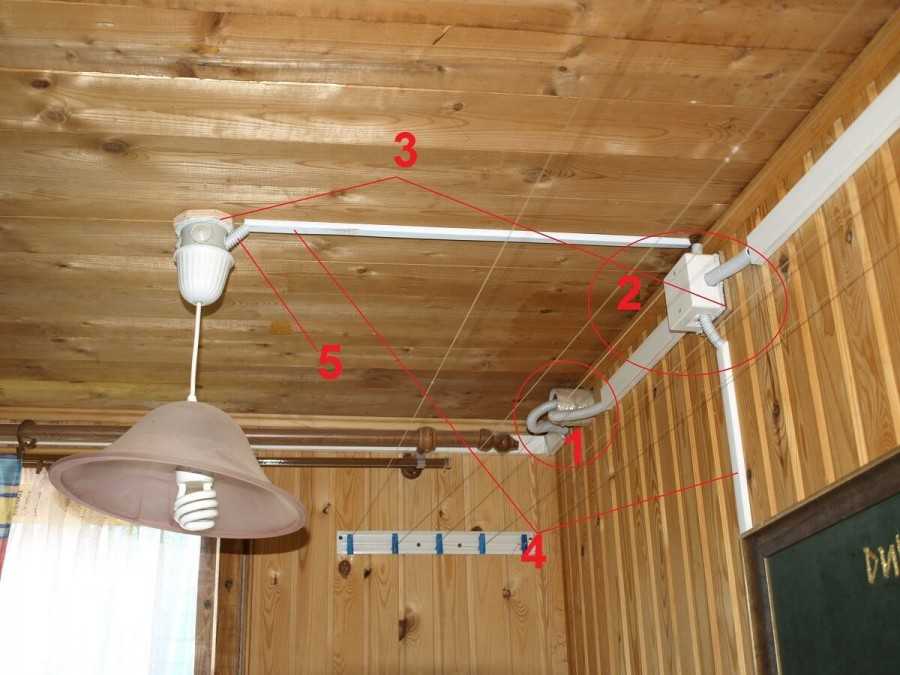

    Открытая прокладка в кабель-каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий. Сегодня многие производители выпускают ряд электромонтажных изделий, кабель-каналов и специальных аксессуаров, позволяющих эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

    Что касается зданий из СИП-панелей и других «каркасов» (которые часто также причисляют к деревянным домам), то проводку наиболее безопасно проводить в толще трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое выполнены кабельные пены, при этом последние отделены от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б. В местах расположения розеток и выключателей необходимо сделать выборку повышенной глубины и закрыть горючую изоляцию, например, толстым слоем гипсовой штукатурки.

    Избежать близости и контакта проводки, даже защищенной, с легковоспламеняющимися паро- и гидроизоляционными материалами

    БЕЗ ПРОВОДА

    Значительно упростить проводку в деревянном доме и сделать проводку более надежной в условиях пожаротушения помогут беспроводные выключатели и регуляторы. Среди них – одно- и многоканальные радио- и ИК-датчики, работающие от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «приборы», для которых установлены специальные программы для контроля над домашней электрикой. Такие решения могут использоваться для управления отдельными устройствами или их группами (например, жалюзи или освещением) или входить в систему «умный дом», контролирующую всю электрику в помещении и на территории приусадебного участка.

    ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ ПО УСЛОВИЯМ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

    Тип провода или кабеля

    Тип проводки и способ установки

    Открыть

    электропроводка

    Незащищенные провода; Защищенные провода* и кабели в оболочке из горючих материалов

    На роликах, изоляторах** или с футеровкой из негорючих материалов***

    Провода и кабели защищенные в оболочке из негорючих и трудногорючих материалов

    Непосредственно над поверхностью

    Незащищенные и защищенные провода и кабели в оболочке из горючих, трудногорючих материалов

    В трубах и коробках из негорючих материалов

    Скрытый

    электропроводка

    Незащищенные провода; Провода и кабели защищенные в оболочке из горючих материалов

    С облицовкой из негорючих материалов и последующим оштукатуриванием или защитой со всех сторон сплошным слоем из других негорючих материалов

    Провода и кабели защищенные в оболочке из трудносгораемых материалов

    С облицовкой из огнеупорных материалов

    То же из негорючего

    Непосредственно над поверхностью

    Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов

    В трубах и каналах из трудносгораемых материалов — с футеровкой из негорючих материалов и последующим оштукатуриванием; в трубах и коробках из негорючих материалов — непосредственно

    Смотрите также: Как правильно сделать электропроводку в деревянном доме своими руками

    КУЛЬТУРА ЭЛЕКТРОМОНТАЖА

    Крайне важно, чтобы проводку в доме монтировали не инженеры-строители, а профессионалы электрики ознакомлены с требованиями стандартов. Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают щит, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

    Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрыто в ПВХ рукавах (15,17), а то и вовсе без защиты в пустотах конструкций (16, 18)

    ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

    Посмотреть это видео на YouTube

    © Автор: Владимир Григорьев

    ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Электропроводка в бревенчатых хижинах — все, что вам нужно знать

    Электропроводка в бревенчатых хижинах требует некоторых технических приемов, чтобы безопасно и эффективно провести электрический провод в нужном месте. Это не так просто, как проложить электропроводку в доме с каркасом из бревен, но и не так сложно, как вы думаете, научиться прокладывать электропроводку в бревенчатом доме.

    В доме с деревянным каркасом, построенном с использованием шпилек для обрамления стен, даже если был установлен бревенчатый сайдинг, между стойками, естественно, есть много мест, где вы можете проложить проводку.

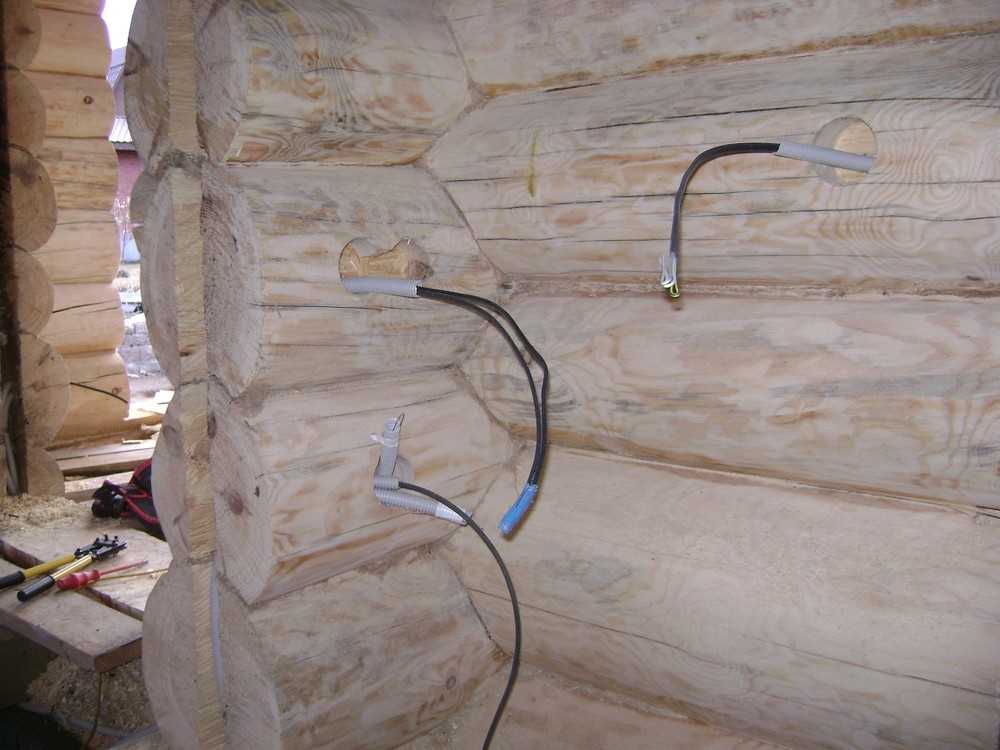

    Но при проводке бревенчатых домов вы имеете дело с цельными деревянными бревнами и бревнами, поэтому вам необходимо создать пустые области (называемые канавками) для этих проводов.

    Как связать бревенчатый дом

    Изучение того, как связать бревенчатый дом, включает в себя понимание различных способов, необходимых для решения основных задач:

    • Выключатели для освещения и вентиляторов
    • Прокладка проводов к электрическим розеткам
    • Как вырезать места для розеток и распределительных коробок в бревенчатых стенах
    • Как подключить потолочные вентиляторы в больших комнатах
    • Как обращаться с проводкой внутри стены в бревенчатых домах
    • Установка наружных розеток на бревенчатых стенах

    Выключатели для освещения и вентиляторов

    Первое, что нужно понять, это то, что даже если вы строите прочный бревенчатый дом, уже есть некоторые естественные погони. Когда вы создаете дверной проем в бревенчатой ​​хижине, вы будете строить дверной упор, чтобы удерживать дверь, которая будет установлена.

    Этот дверной косяк обычно изготавливается из пиломатериалов размером 2 x 6 дюймов, 2 x 8 дюймов или 2 x 10 дюймов – в зависимости от толщины ваших бревен – и представляет собой просто раму, установленную внутри бревенчатой ​​стены для крепления двери. .

    Вы можете разделить дверные ручки, чтобы оставить отверстие посередине для прокладки кабеля. Другой вариант — использовать компактный фрезер, чтобы вырезать канал для провода в задней части дверных упоров или на торцах бревен, прежде чем устанавливать упоры.

    Третий способ заключается в том, чтобы вставить проволочную канавку в переднюю часть дверных упоров, как показано на рисунке. Это будет покрыто установкой двери и обрезкой позже.

    Этот метод скрытой проводки особенно удобен при проводке в бревенчатых хижинах, поскольку для каждой двери требуется по крайней мере один выключатель для включения света при входе в комнату.

    Двойные оконные проемы, встроенные в оконные проемы, работают аналогичным образом, обеспечивая естественную канавку для электропроводки бревенчатых хижин. Опять же, при необходимости вы можете вырезать канал или проложить провода с помощью фрезера или стамески в концах бревна или в задней части оконного косяка.

    Кухонное окно может быть хорошим местом для прокладки проводки для выключателя верхнего освещения над раковиной или плитой.

    Рыболовная насадка размером 3/4″x 54 дюйма

    Чтобы протянуть электрический провод от кабельной канавки вокруг двери или окна к выключателю света, вы можете использовать рыбку размером 3/4 дюйма x 54 дюйма. сверло, чтобы перед установкой двери или окна просверлить отверстие под углом так, чтобы оно выходило из бревенчатой ​​стены в том месте, где вы будете монтировать распределительную коробку.

    бревно для установки распределительной коробки

    Электрические розетки в электромонтажных срубах

    Обычно мы строим бревенчатые домики, используя бревенчатый стиль, известный как D-брёвна размером 6 x 8 дюймов, то есть бревна толщиной 6 дюймов и высотой 8 дюймов. Чтобы обеспечить основную электрическую проводку для розеток в каждой комнате, мы начинаем с укладки двух рядов бревен, прикрепленных к подоконнику и друг к другу с помощью крепежных элементов для бревен, таких как шурупы.

    Затем мы обходим периметр и точно отмечаем на черновом полу расположение каждой электрической розетки, следя за тем, чтобы каждые 12 футов выполнялись требования к электрической розетке.

    Мы возвращаемся назад и просверливаем вертикальный желоб для проводки через два начальных бревна, составляющих нижние ряды в каждом месте выхода, используя сверло размером не менее 1 x 17 дюймов в мощной электродрели.

    Корабельный бур IRWIN, трубчатое долото, 1 дюйм x 17 дюймов…

    Электрическая дрель DEWALT, пистолетная рукоятка, 1/2 дюйма,…

    Если кабина построена с подвалом или подвальным помещением, мы просто просверливаем прямо вниз через оба бревна и выходим через нижнюю часть пола, пороговую пластину. , балка обода или ферма пола. Возьмите отрезок арматуры и убедитесь, что отверстие чистое и не содержит древесной стружки, чтобы потом через него можно было легко провести электрический кабель.

    Отмечаем центр стороны второго бревна, где просверлили отверстие, чтобы в дальнейшем электрик мог отметить расположение розетки и вырезать место для коробки в середине второго бревна .

    Он знает, что попадет в отверстие диаметром 1 дюйм, которое мы предоставили, и сможет протянуть провод через отверстие в подвал или подполье.

    Если мы строим бревенчатый домик на плите, мы просверлим отверстие в центре второго бревна вверху под углом, где оно будет выходить в нижней части 2 дюйма внутренней части самого нижнего бревна, рядом с основанием. -пол.

    Позже он будет закрыт отделкой и позволит электрику провести электропроводку под полом между шпалами, уложенными на плите, или в канале, прорезанном в плите порога.

    Для этого типа загона требуется металлическая пластина позади обшивки основания, установленная для защиты проволоки от ударов гвоздями, вбитыми в обшивку.

    Врезка розеток и распределительных коробок

    Вы или ваш электрик можете использовать обычные оптоволоконные или пластиковые коробки Romex и врезать их в торец бревна, где вы отметили их местоположение, используя 2-1/8-дюймовое сверло с самоподачей для сверления на всю ширину коробки за один проход. Используйте маленькие биты и острую стамеску для углов.

    Другой вариант — использовать острые сверла на 5/8″ или 3/4 » и просверлить четыре угла вырезанной коробки. Просверлите эти отверстия примерно на дюйм глубже, чем глубина коробки. Затем вы можете соединить отверстия, обрезав контур коробки с помощью сабельной пилы, и вытолкнуть деревянную заглушку.

    Еще лучшая идея для электропроводки бревенчатых хижин – создать шаблон для вырезов в розетке и распределительной коробке. Используйте кусок фанеры с отверстием, вырезанным в центре, чтобы соответствовать размеру коробки для каждого размера электрической коробки, которую вы будете использовать.

    Сделайте кусок фанеры достаточно длинным, чтобы он лежал на полу, и он определит для вас правильную высоту ящика. Это гарантирует, что все ваши розетки будут на одной высоте.

    Использование этого шаблона с фрезером позволит сделать самые чистые отверстия с наименьшими трудностями, но вам понадобится фрезер с ДЛИННОЙ прямой режущей насадкой 1/2 дюйма и набором направляющих втулок 1/2 дюйма. Прикрепите шаблон к стене парой шурупов, которые вы сможете выкрутить позже.

    Электропроводка срубов для потолочных вентиляторов

    Потолочные вентиляторы — отличное дополнение к бревенчатым домам. Чтобы подключить проводку к вентиляторам, часто требуется проложить провод управления вентилятором вверх от дверного проема, где расположен переключатель.

    Проще всего просверлить два или три бревна над дверным проемом прямо вверх и в пространство между стропилами. Затем вы можете проложить провода вдоль стропил, как в каркасном доме, и спуститься с потолка с шипами в угловую коробку, где установлен потолочный вентилятор или светильник.

    Если у вас сплошные балки крыши, вы можете вырезать канал для проводки в верхней части стропил с помощью фрезера. Если вы используете структурно-изолированные панели или SIP-панели для крыши кабины, их можно заказать со встроенными в панель отверстиями для проводки.

    Другим вариантом является использование полых балок из искусственного дерева, закрывающих установленную проводку. Очевидно, что они носят только декоративный характер и не являются структурно прочными.

    Ekena Millwork BMPC3C0120X080X096PE 3-Сторонн…

    American Pro Decor 8 дюймов x 5-1/8 дюймов x 13 футов….

    Распродажа

    Ekena Millwork BMRW3C0040X040X096PP 3-Сторонн…

    Напольные розетки

    Недостаточно используемый ресурс для добавления доступа к электроэнергии в бревенчатых домах — использование напольных розеток. вторжение в пространство сведено к минимуму. Они часто используются для лофтов, где могут потребоваться розетки на внешних краях лофта, вдали от стены.

    Вы можете выбрать напольные розетки с защитой от несанкционированного доступа с откидными крышками, которые устанавливаются заподлицо с полом, или розетки выдвижного типа, которые можно использовать на деревянных или цементных полах.

    Orbit Industries FLB-D-SS Напольный флип-тип с…

    Orbit Industries FLBPU-DU-R-BR Круглый выдвижной напольный…

    Комплект напольной коробки Thomas & Betts E971FBDI-2…

    Еще одним вариантом является вставная напольная коробка с цельной латунной крышкой. Эта простая модернизация требует, чтобы вы только просверлили отверстие и вставили выход в пол. Он даже поставляется с собственной кольцевой пилой для легкой установки.

    Внутренние стены хижины

    Часто внутренние стены бревенчатых домов строятся с обычным каркасом и покрываются шпунтом, чтобы соответствовать цельным бревенчатым стенам.

    В этом случае вы можете провести электропроводку через отсеки для стоек обычным способом, просверливая каждую стойку и обеспечивая правильное расстояние от лицевой стороны, чтобы гвозди и шурупы, используемые для крепления панелей T&G, не могли проникнуть в провод.

    Если вы строите внутренние стены из цельного бревна, вам нужно будет использовать те же методы, что и для наружных стен: при необходимости просверлить проволочные дорожки и просверлить отверстия через каждые два ряда, а при необходимости вырезать горизонтальные каналы с помощью фрезера или пилы. .

    Внешние розетки в бревенчатых стенах

    Нам нравится предоставлять несколько внешних розеток GFCI, чтобы упростить подключение газонного оборудования или удобств на террасе. Подумайте о том, чтобы добавить специальную коммутируемую розетку высоко под карнизом для внешнего праздничного освещения.

    Бревенчатые домики идеально подходят для больших наружных помещений, таких как террасы и веранды, и здесь особенно важно предусмотреть выходы наружу. Для летних кухонь может потребоваться собственное электроснабжение.

    Простой способ обеспечить электропитание снаружи — расположить внешние розетки прямо напротив внутренних, чтобы можно было разделить отверстия для проводки в бревенчатых стенах или саму цепь проводки.

    Обязательно сместите и надлежащим образом изолируйте пространство между выпускными коробками, чтобы не было потерь тепла через просверленный зазор.

    Как видите, проводка в бревенчатых домиках требует лишь нескольких специальных приемов, которые помогут проложить провод там, где он нужен, и пройти сквозь массивные бревенчатые стены. Когда все будет готово, вы не сможете сказать, где проходят провода.

    Другие страницы дизайна бревенчатых домов:

    Варианты кровли хижины Ваш выбор кровли бревенчатой ​​хижины повлияет на ваш бюджет и долгосрочное удовольствие от вашей хижины.

    REScheck: торговые хитрости REScheck — это программное обеспечение, предназначенное для проведения анализа соответствия энергопотреблению, необходимого для получения разрешений на строительство.

    Школа строительства бревенчатых домов Изучите практические способы создания своей мечты в школе строительства бревенчатых домов.

    Советы по проектированию бревенчатой ​​хижины Советы по проектированию бревенчатой ​​хижины, которые помогут вам сэкономить деньги.
