Расчет односкатной крыши – Онлайн калькулятор с чертежами стропил, бесплатно!

Калькулятор односкатной крыши позволяет сделать комплексный расчет стропильной системы и кровли, а так же предоставляет комплект чертежей и 3D-проект.

Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.

Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.

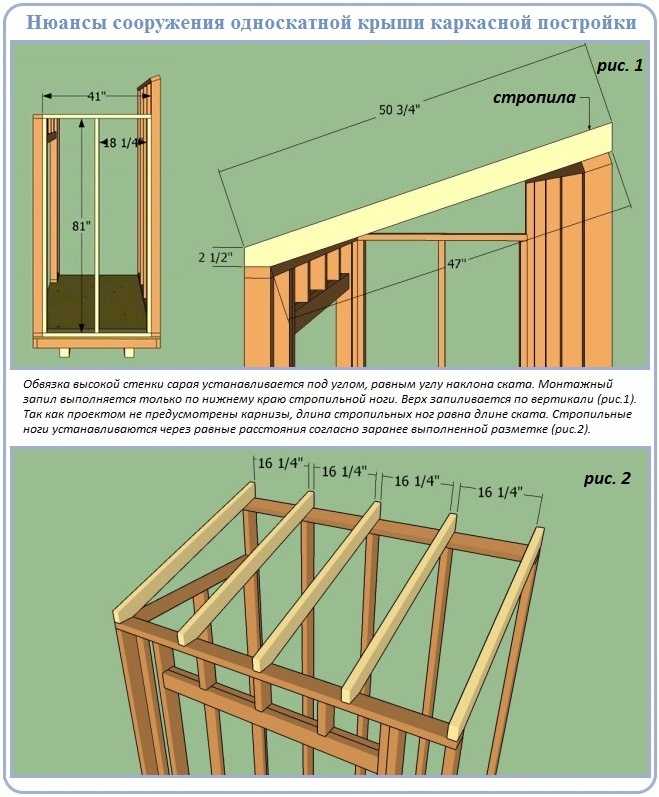

Полезные схемы и таблицы при работе с односкатной крышей:

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев.

Общие сведения по результатам расчетов

1. Угол наклона крыши — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

2. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала

3. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

4. Длина стропил — Длина стропила от конька до основания ската

5. Минимальное сечение стропил — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

6. Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.

7. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю

8. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Расчет нагрузки на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т. п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

ОСТОРОЖНО! Для того, чтобы расчет оказался корректным, необходимо учитывать предельные состояния, поскольку именно они являются самыми опасными и разрушительными.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где

Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.
µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.
k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала. Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлыста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ! При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы.

Кроме того, надо учесть:

Назначение постройки, в частности — чердачного помещения.
Размеры крыши, длина и угол наклона ската.
Материал кровли.
Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

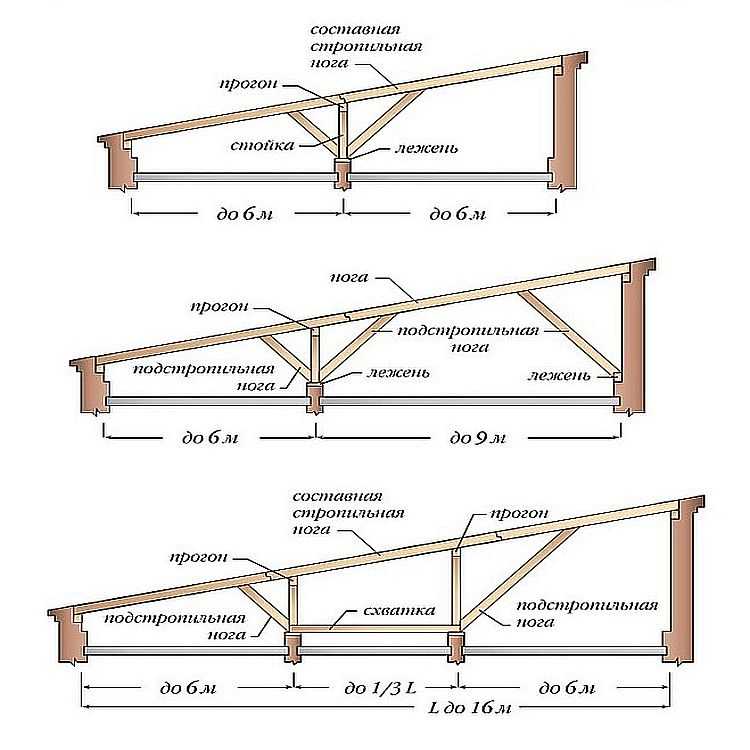

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Справка

Ширина стропил с подпорками либо прогонами 100–150 мм, а без опор 200 мм. Длина зависит от угла наклона, но не должна превышать 5 метров, ибо возможно провисание.
Для обрешётки кровли из металлочерепицы подойдёт доска 30×100 мм. Гибкая кровля или металлическая, может быть с большим шагом, поэтому используем доску 30×100–150 мм.
Шаг по осям для металлочерепицы 350 мм. Для других материалов это значение можно увеличить.
Стандартные размеры ОСП 250×125 сантиметров.
Рабочая ширина листа металлочерепицы 110 см (общая 118 см). Длина зависит от условий заказа, минимальная 1 метр.
Для мауэрлата используем доску 50×150 мм, а если нужно равномерно распределить нагрузку, то брус 150х150 мм.
Для теплых помещений обязательно нужно использовать контробрешётку толщиной не менее 30 мм, гидроизоляция
Толщину утеплителя для нашего региона нужно рассматривать от 100мм до 250мм

Параметр, характеристика	Оптимальный диапазон
Угол наклона крыши	10-30°
Свес карнизный	50-100 см
Свес фронтонный / Выпуск	40-70 см
Размер мауэрлата	100х150 мм 150х150 мм
Размер стропил	50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил	1/4 1/3
Шаг стропил	60-100 см
Размер обрешетки	25х100 мм 40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)	1-10 см 30-40 см 30-65 см
Размер контробрешетки	30х50 мм
Нахлест гидроизоляции	10-20 см
Толщина теплоизоляции	10-15 см

Онлайн-калькулятор расчета односкатной крыши, расчет угла наклона, площади, стропил, обрешетки

Онлайн-калькулятор расчета односкатной крыши – удобный и простой инструмент, который позволяет легко и быстро посчитать основные характеристики при проектировании кровельной конструкции. Процедура займет всего несколько секунд. От Вас потребуется только ввести простые исходные параметры. После этого калькулятор односкатной кровли выдаст результат.

Угол наклона

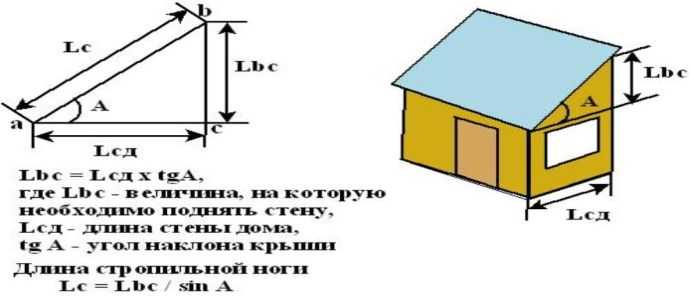

Важной задачей при проектировании дома является расчет угла наклона односкатной крыши. Он должен обеспечивать быстрый и беспрепятственный сход дождевой и талой воды. Кроме этого, от его значения зависят эксплуатационные нагрузки, которые воздействуют на покрытие и стропильную конструкцию. Минимальный скат может стать причиной снижения ее надежности и долговечности.

Для просчета потребуется ввести исходные геометрические параметры. В том числе, необходимо знать ширину основания и высоту подъема. После их ввода онлайн-калькулятор моментально выполнит математические действия и выдаст точный результат.

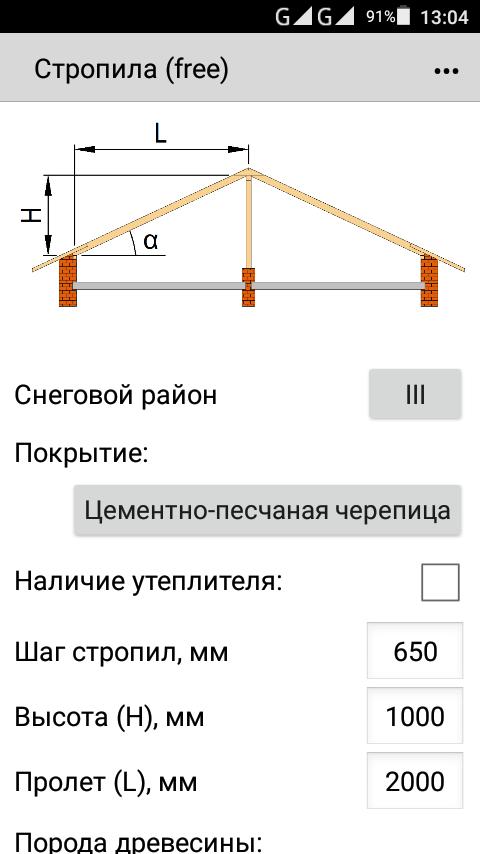

Стропила

Несущую функцию кровли выполняет стропильная система. Поэтому правильный расчет стропил односкатной крыши имеет большое значение для обеспечения ее надежности и длительного срока эксплуатации. Его результат позволяет определить количество пиломатериала, необходимого для монтажа стропильной системы. Получить точный результат без навыков в проектировании поможет наш онлайн-калькулятор.

Длина

Для расчета длины стропил в соответствующие формы калькулятора нужно задать параметры:

высота подъема;
длина бокового свеса;
ширина основания.

Система за несколько секунд выполнит вычисления и предоставит точный результат в метрах.

Количество

Помимо характеристик из предыдущего пункта, для вычисления количества стропил нужно ввести:

шаг установки;
длину основания;
фронтонный свес.

После этого система сама вычислит число стропильных ног. Основываясь на полученный результат можно легко определить, сколько пиломатериала нужно закупить для монтажа.

Обрешетка

Данный элемент создает основание для настила кровельного покрытия. Для расчета обрешетки односкатной крыши помимо параметров самой кровли необходимо ввести в соответствующие поля ширину используемых досок и интервал между ними. По результатам вычислений система укажет необходимое количество рядов обрешетки, и сколько досок потребуется для ее монтажа.

Площадь поверхности

При проектировании загородного дома или другого здания важно правильно выполнить расчет площади поверхности односкатной крыши. Его главная цель состоит в определении требуемого объема закупки кровельного материала для настила покрытия – металлочерепицы, профлиста, мягкой черепицы и т.д. Если точно не просчитать площадь, то возможна покупка либо избыточного, либо недостаточного количества материала. В первом случае будет необоснованный перерасход средств. При недостаточном объеме закупки придется докупать покрытие, что затягивает сроки монтажных работ. К тому же, материал может оказаться уже из другой партии, а при этом возможны отличия в оттенках.

Воспользовавшись нашим калькулятором, вы легко получите квадратуру и определите, сколько требуется купить кровельного материала для настила.

калькулятор навеса для крыши (крыша Пент) 3D

также см.

Дисплей

Единицы длины:

Технические чертежи Цвет:

Тип материала для кровельного завода

Hard (E.G.G.G.G. черепица или металлическая кровля)

Мягкая (например, мембранная кровля)

Крыша

Задний или карнизный свес (нижний):

Передний свес (верхний):

2

Рейбп -выступ (сторона):

Установите планы на мух (баржа)

Установки строки близко к стене (Парика)

Дом

Ширина:

Длина дома:

Толщина стены:

Высота стены (высокая стена):

Высота стены (короткая стена):

Wall plate (inferior purlin)

Width:

Height:

Rafter

Birdsmouth seat cut (bottom):

Birdsmouth seat cut ( Верхняя):

Глубина стропила:

Толщина стропила:

РАФТЫ.0004 Ширина:

Длина:

HEADGLAP:

SIDELAP:

Counter-Batten (LATH)

(Lath)

Кровяные баттены (планка)

Ширина:

Толщина:

БАЙТЕНСКИЙ САМЕЙ САМЕЙ:

СОЗДАНИЕ ОСБ.0002 OW

Длина:

Толщина:

Материалы для покрытия крыши (листы или кусочки)

Ширина:

Длина:

Нахлест (нахлест сверху):

Боковой нахлест:

Выберите чертеж:

схема расположения стропил односкатной крыши
Roofbat
24
Схема размеров стропил
Навес, стропила односкатной крыши вид спереди

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

03 09004 0Результаты расчета

Угол крыши (шаг): 15,12 °
Длина от гребня до Eave: 538,66 CM
. : 36.629 m2

Rafter

Rafter cut angle: 74.88 °
Rafter plumb cut depth: 4.05 cm
Total rafter lumber length: 542.71 cm
Общая длина стропил с вылетом: 538,66 см
Глубина стропил: 15 см
Толщина стропил: 5 09
Длина от конькового отвеса до верхнего отвеса (отвеса): 103,59 см
Расстояние от хвостового среза стропила до нижнего подпяточного среза: 51,79 см
Длина от верхнего отвеса 90 plumb cut: 383.28 cm
Seat cut (bottom): 5 cm
Plumb cut or heel cut (bottom): 1.35 cm
Seat cut (upper): 5 см
Отвра или разрез на пятке (Верхний): 1,35 см

Стенная пластина (inferior purlin)

.
Длина: 680 см

Подкровельный слой

Общая длина: 5000 см
Количество полос 9 шт.

Rafter spacing

S 1: 30 cm
S 2: 30 cm
S 3: 60 cm
S 4: 60 cm
S 5: 60 cm
S 6: 60 cm
S 7: 60 cm
S 8: 60 cm
S 9: 60 см
S 10: 60 CM
S 11: 10 CM
S 12: 30 CM
742424245742424245742424245742424245.
4692457424574242457457424245 30.
46 9000
424692469245 30.
6 924692469245.
L 1: 50 cm
L 2: 50 cm
L 3: 50 cm
L 4: 50 cm
L 5: 50 см
L 6: 50 cm
L 7: 50 cm
L 8: 50 cm
L 9: 38.66 cm
Materials for construction
Материалы для покрытия крыши (листы или кусочки)
РАФТЫ
Глубина стропи0245 5 см
Количество: 14 шт.
Wood volume: 0.57 m3
Counter-batten (lath)
Roofing battens (lath)
Wall plate (inferior purlin)
Roofing underlayment
Width: 100 cm
Длина: 1000 см
Рулоны: 5 шт.
Площадь: 50 м2
Roof insulation materials
Thickness: 15 cm
Volume: 2.817 m3
Initial parameters
Display
Type of roofing material
Roof
Задний или карнизный свес (нижний): 50 см
Передний свес (верхний): 70 см
Передний свес (боковой): 40 см
Install fly rafters (barge): selected
Install rafters close to the wall (parallel): selected
House
House width: 400 cm
House length: 600 cm
Wall thickness: 30 cm
Wall height (high wall): 400 cm
Wall height (short wall): 300 см
Стенная пластина (нижняя Purllin)
Ширина: 15 см
: 15 CM
23
. 5 см
Бердсмут Сиденья (Верхний): 5 см
Глубина Рфтера: 15 CM
Рейфтер.0224
Rafters spacing: 60 cm
Roofing underlayment
Width: 100 cm
Length: 1000 cm
Headlap: 15 cm
Боковая накладка: 15 см
Контробрешетка (рейка)
Толщина: 3 см
Кровельная доска00003
Ширина: 125 см
Длина: 250 см
Толщина: 1.4 CM 903
24242.
{{/groups}} {{#isCaption}}
Обратите внимание:
Значения, выделенные зеленым цветом , являются допустимыми значениями.
Значения, выделенные оранжевым цветом , имеют незначительные отклонения от нормы.
Значения, выделенные красным цветом , представляют собой значения, которые подвергают конструкцию риску разрушения или делают ее использование неудобным.
{{/isCaption}}
Калькулятор стропил » Калькулятор длины
Калькулятор стропил » Калькулятор длины
Главная
Расчет стропил крыши
Инструменты не будут работать для вас
Javascript отключен. Вы должны включить Javascript, чтобы использовать эти инструменты
Наши комплекты амбаров премиум-класса стандартно поставляются с предварительно спроектированными фермами, но строительные стропила — еще один жизнеспособный вариант самостоятельного изготовления для конструкций с меньшими пролетами.
Калькулятор кровли и диаграммы
Варианты конструкции сараев с опорами
. ………………………………………..
Калькулятор уклона крыши
Калькулятор фермы
Калькулятор стропил
Оценка грунта для заделки столба
Значение сопротивления изоляции
Пример квадратной формы линий здания
Наши инструменты калькулятора стропил крыши удобны для расчета количества необходимых стропил, калькулятора длины стропил, линейных футов стропил, подачи досок в коньке и нижней облицовке, а также общего количества досок в крыше.
Подъем и прогон означает, что крыша с уклоном 6/12 имеет подъем 6 дюймов (по вертикали) на каждый фут прогона (горизонтальный).
Приблизительный наклон (градусы) 1/12 5° 2/12 10° 3/12 14° 4/12 18° 5/12 23° 6/12 27° 7/12 30° 8/12 34° 9/12 37° 12/10 40° 12/11 42° 12/12 45° Рассчитайте точный уклон с помощью нашего калькулятора уклона крыши
.

Расчет односкатной крыши – Онлайн калькулятор с чертежами стропил, бесплатно!

Информация по назначению калькулятора

Общие сведения по результатам расчетов

Расчет нагрузки на стропила и кровельное покрытие

Количество кровельного покрытия для односкатной крыши

Количество обрешетки для односкатной крыши

Расчет материала для стропил односкатной крыши

Справка

Рекомендации

Онлайн-калькулятор расчета односкатной крыши, расчет угла наклона, площади, стропил, обрешетки

Угол наклона

Стропила

Длина

Количество

Обрешетка

Площадь поверхности

калькулятор навеса для крыши (крыша Пент) 3D

2

Калькулятор стропил » Калькулятор длины
