Как правильно сделать электропроводку в частном доме и не ошибиться

Опубликовано 04.08.2020 | Электрическая проводка

Поделиться статьей:

Разводка электрики в частном доме — новостройке или здании, которое подлежит реконструкции — требует системного подхода. Особенно высокие требования к профессионализму инженеров и мастеров в постройках из горючих материалов. Но и в других ситуациях проводка должна быть надежной и безопасной.

В статье мы разберёмся как проложить электропроводку в частном доме, соблюдая все действующие нормативы. Мы также проанализируем основные сложности этого процесса, из-за которых монтажные работы чаще всего доверяют компаниям-подрядчикам.

Правильный и безопасный монтаж проводки в доме

Знают как правильно сделать проводку в частном доме не все — такая задача не относится к числу рутинных. Даже тем мастерам, которые периодически выполняют электромонтажные операции, перед началом прокладки электросетей во всем здании стоит освежить в памяти рекомендации и нормативы.

Первое требование, которое выдвигается к электропроводке — это ее безопасность. Оно включает такие аспекты как защиту от короткого замыкания, от перегрузки, от поражения жильцов электрическим током, а также защиту от возгорания. Все это возможно лишь в том случае, если работы будут проводиться с соблюдением норм СНиП и ПУЭ:

• Перед тем, как сделать разводку электропроводки в деревянном доме, выберите способ прокладки. При скрытой прокладке на основании из горючего материала нельзя использовать пластиковые короба или гофру — только металлические трубы с достаточной толщиной стенки или негорючие термостойкие металлорукава.
• При открытой разводке нужно использовать специально предназначенный для этого кабель. Проводники фиксируются на изоляторах с таким расчетом, чтобы избежать перегибов или других повреждений.
• В частном жилом доме нужно использовать только медные провода, сечение которых соответствует нагрузке. Применение алюминиевых проводов не допускается, нельзя и комбин6ировать медные ветки с алюминиевыми при частичной замене электросети.
• В помещениях с повышенной влажностью (ванная, кухня, веранда) есть риск контакта проводника с влагой. Чтобы избежать замыканий, нужно обеспечить качественную гидроизоляцию и использовать приборы (в первую очередь светильники, розетки и выключатели) с соответствующим уровнем защиты.
• Сами проводники при прокладке можно располагать только горизонтально или вертикально. Диагональная прокладка не допускается. Также нельзя сращивать кабели внутри штроб или кабель-каналов — все соединения должны находиться внутри распаечных коробок.

Это — лишь часть правил по разводке проводов в частном доме, которые мы упомянули из-за того, что их нарушают гораздо чаще. Ниже будет приведена схема работ по монтажу электросети с более подробными рекомендациями.

Составление схемы электроснабжения

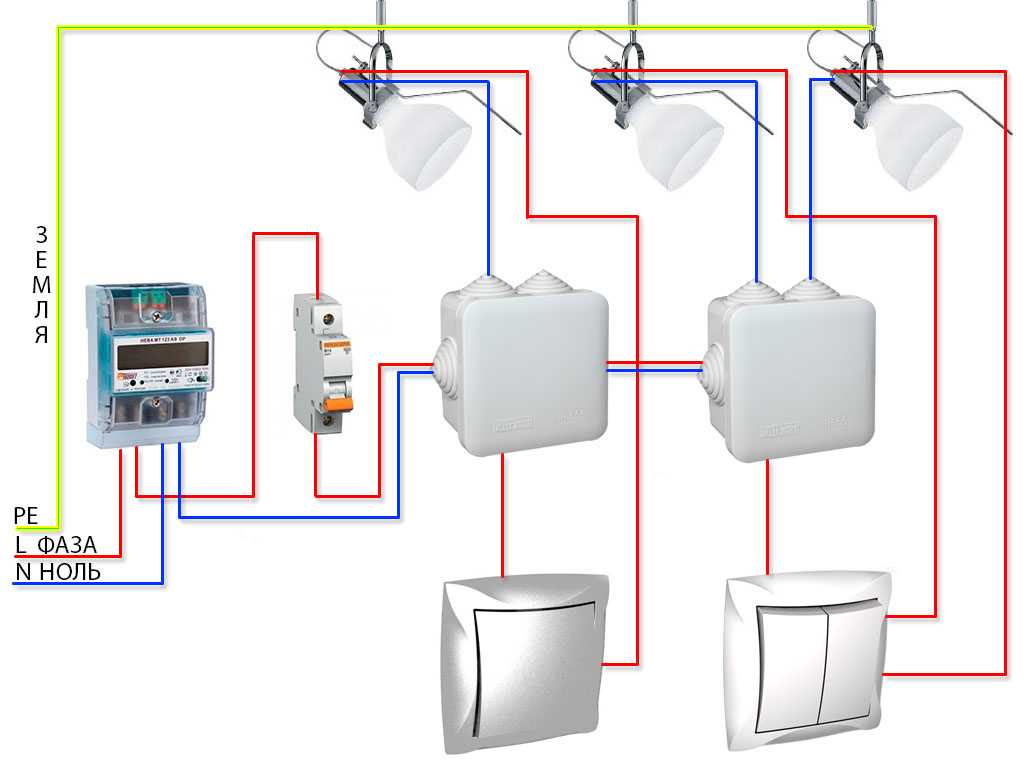

На основании плана здания составляется схема электропроводки здания. Электрическая часть схемы включает перечень приборов-потребителей, их расчетную мощность и количество. Монтажная часть — точки размещения устройств с привязкой к плану здания и трассы прокладки проводов.

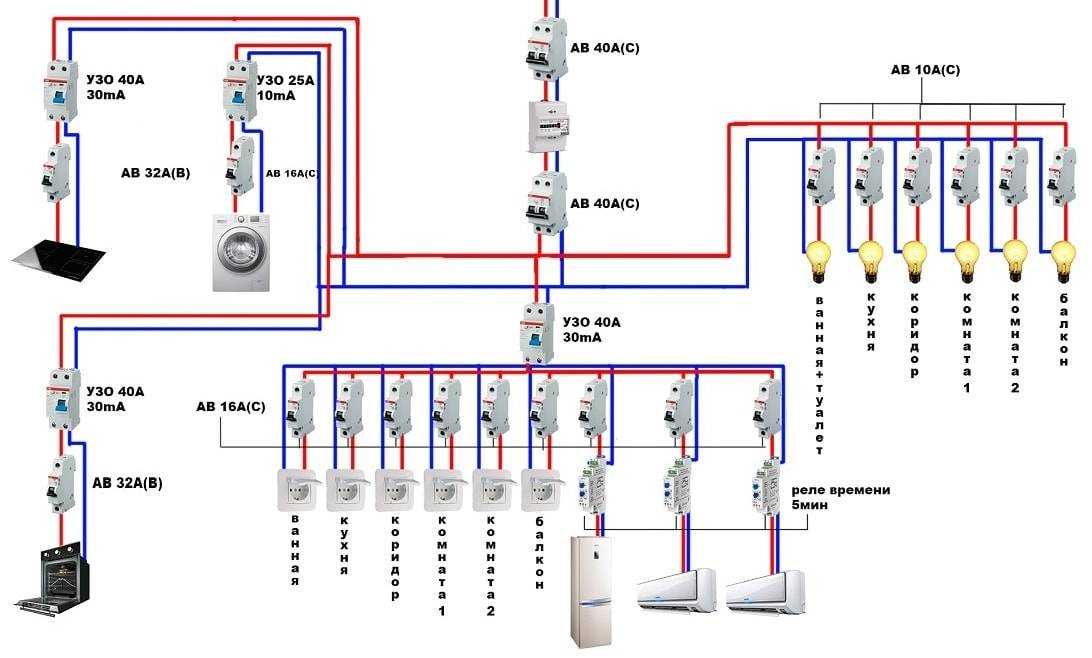

Работу над электрической схемой начинают с формирования групп приборов-потребителей внутри щита. Обычно в отдельные группы выделяют:

• Розеточную сеть.
• Осветительную сеть.
• Группы для хозяйственных построек или помещений (подвал, мастерская, гараж).
• Отдельные группы для потребителей большой мощности (водонагреватель, котел, электроплита, электрический теплый пол).

Можно реализовать и другой подход, разбив все приборы в доме на отдельные группы по комнатам/этажам. Но в этом случае нужно знать суммарную потребляемую мощность приборов и учитывать ее при электротехнических расчетах, а также при прокладке проводников.

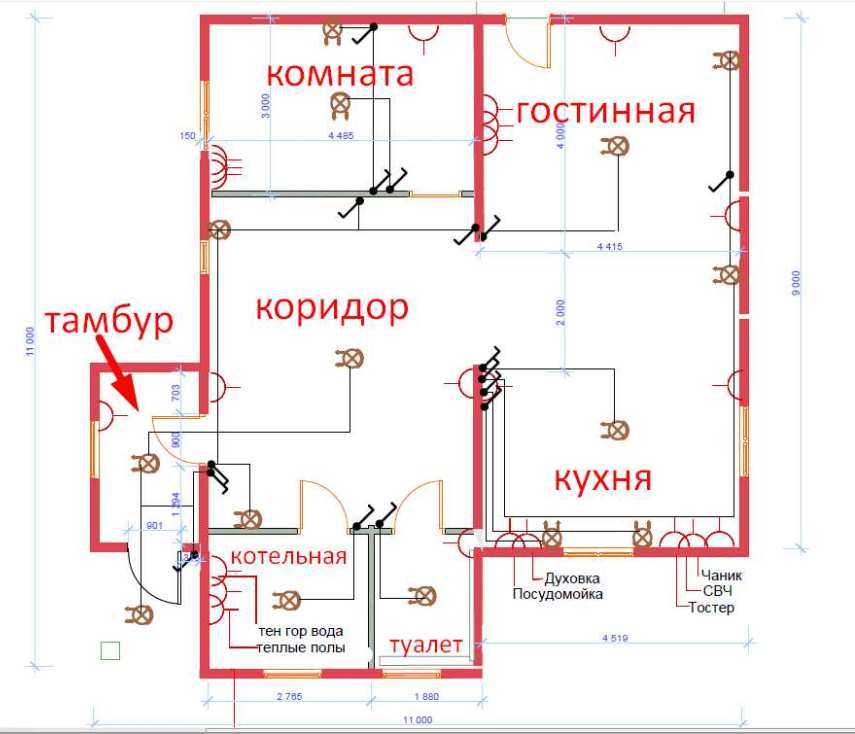

Эти сведения учитывают при составлении монтажной схемы. На ней обозначают:

• Место ввода в дом.
• Место установки электрощита.
• Трассы для прокладки проводов.
• Тоски размещения ламп, розеток, выключателей.
• Места установки стационарных электроприборов.

Такая схема используется в качестве основного документа при монтажных работах в доме.

Расчетные работы при подготовке

Параллельно с составлением схемы проводки выполняются электротехнические расчеты. Основная задача — определить суммарную мощность электроприборов дома в целом, и потребляемую мощность каждой из веток.

Для расчета потребляемой мощности:

• Составляем список электроприборов, которые будут использоваться в доме/помещении.
• Суммируем их потребляемую мощность. Она указывается в паспорте прибора, если самого устройства пока нет — на сайте продавца/производителя. В крайнем случае можно воспользоваться табличными значениями — мощность у большинства приборов одного типа находится в сравнительно небольшом диапазоне.
• Полученное значение умножаем на коэффициент спроса 0,8 (учитывает, что не все приборы включаются одновременно). Но можно этого не делать — тогда у вас будет определенный запас мощности.

Комплектующие для электропроводки частного дома

В частном доме проводку рекомендуют делать на основе медных проводов — они лучше переносят загибание, менее подвержены коррозии, и потому служат дольше даже при сильных нагрузках. Чаще всего применяют двух- или трехжильные провода:

• ВВГнг-П.
• ВВГнг-LS.
• NYM.

Изоляционная оболочка таких проводников изготовлена из негорючих материалов, поэтому они более безопасны. Кроме того, в состав изоляционного слоя кабелей ВВГнг-LS добавляют компоненты, которые замедляют разрушение оплетки при контакте с воздухом и ультрафиолетом — потому они подходят для прокладки открытым способом.

Сечение проводника для прокладки внутри дома выбирают с учетом мощности/силы тока. Для основных веток обычно используются проводники с площадью поперечного сечения от 1,5 до 4 мм2. Более толстые провода нужны для подключения устройств с большой мощностью или при реализации трехфазной схемы.

Для ввода в здание используется СИП – самонесущий изолированный провод. Помимо качественной изоляции и хорошей проводимости для него характерна высокая прочность.

Помимо проводников для формирования электрической сети нужны будут:

• УЗО и автоматы, обесточивающие систему при превышении рекомендованной силы тока. Защита нужна как для проводки в целом, так и для отдельных ее групп — по автоматическому выключателю на каждую группу.
• Розетки и выключатели зависят от способа прокладки электропроводки. Чаще всего используют встраиваемые модели, к которым провода подводят по штробам или кабель-каналам, скрытым под обшивкой. Накладные устройства используют при открытой прокладке проводников.
• Распределительные коробки устанавливают там, где нужно организовать соединение проводов. Они должны быть изготовлены из негорючего материала и снабжены крышкой, которая легко открывается для доступа к контактам.

Этапы работ по монтажу электропроводки

Прокладка коммуникаций в жилом доме — задача трудоёмкая. Схема работ зависит от способа монтажа проводников, а также от конфигурации всей сети. Но в любом случае до размещения кабельных трасс нужно выполнить ряд операций.

Подготовительные операции

Первая задача — установка и сборка электрощита. Щиток устанавливают в выбранном месте, с таким расчетом, чтобы к нему можно было подвести кабель от места ввода электричества в здание. Внутри щитка размещают нулевую шину, заземляющую шину, прибор учета (он может быть установлен отдельно), а также УЗО и дифференциальные автоматы. При большой площади зданий или сложной конфигурации электросети возможно добавление других элементов.

Параллельно выполняются работы по монтажу контура заземления:

• Основная задача заземляющего контура — отвод тока на грунт.
• Для этого собирается конструкция треугольной формы, основу которой составляют стержни или уголки длиной до 3 метров. Они соединяются плоскими стальными деталями, после чего заглубляются в грунт.
• Заземляющий контур в почве возле дома соединяется с щитком и заземляющим проводником.

После сборки щита и заземления, а также после завершения остальных монтажных операций нужно обеспечить ввод электрики в здание (если речь идет о новостройке). Для ввода прокладывается либо воздушный кабель, который закрепляется на специальном кронштейне, либо подземный кабель в бронированной оболочке. Для соединения с магистральным кабелем обычно используются прокалывающие зажимы, которые не требуют обесточивания линии для установки и обеспечивают высокую эффективность изоляции места подключения.

Скрытая и открытая разводка

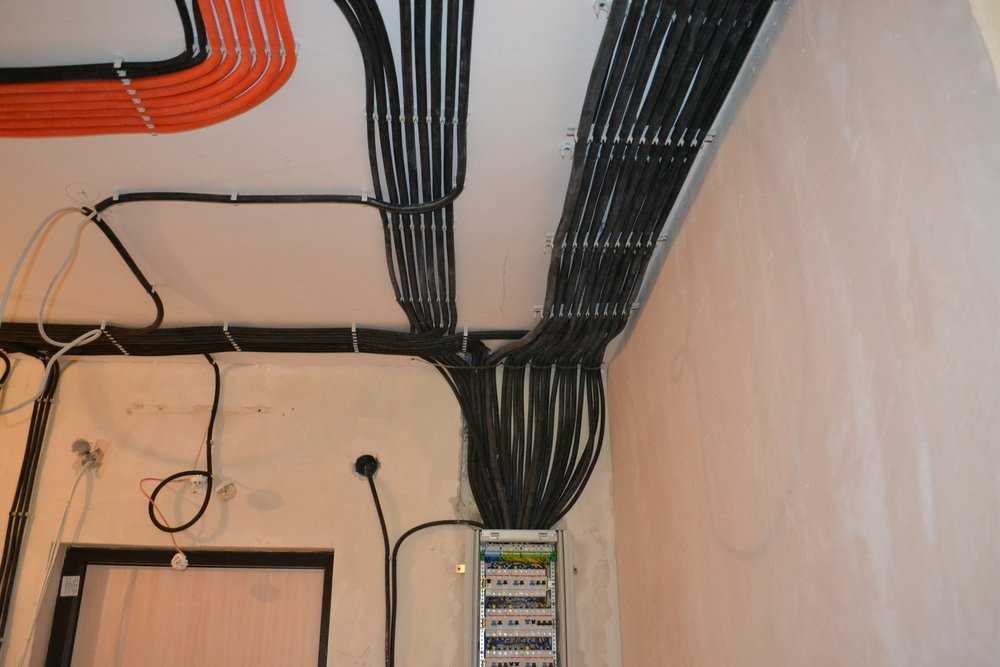

Сами провода монтируют по разным схемам. Чаще всего электропроводку прокладывают скрытым способом — маскируя ее в штробах или за отделкой. Первый способ применяют в зданиях из кирпича, бетона или пористых материалов:

• На стены по схеме электропроводки наносится разметка.
• По разметке формируются каналы глубиной не менее 25 мм и шириной, соответствующей количеству кабелей, которые будут в них проложены.
• Для формирования штроб могут использоваться разные инструменты. Но проще всего (и быстрее) штробление выполнять с помощью штробореза с подключенным промышленным пылесосом.
• В штробы закладываются либо гофрированные трубы, либо сами кабели в несгораемой изоляционной оболочке. Применение гофры делает систему более долговечной и ремонтопригодной: вышедший их строя участок кабеля можно извлечь из кожуха и заменить целым.
• Отдельно формируются углубления для распаечных коробок, подрозетников и оснований для выключателей.

В штробах или кабель-каналах прокладываются проводники, которые затем подключаются к клеммам розеток/выключателей. В распаечных коробках соединение оформляется с помощью скрутки (нежелательный вариант), клеммных колодок или пружинных зажимных колпачков.

После завершения монтажа и проверки электросети штробы замазывают строительным раствором. Если предполагается обшивка стен, то кабель-каналы можно прокладывать поверх основания — без формирования штроб.

Наружную прокладку применяют редко, в основном — при монтаже электропроводки в деревянном здании:

• По трассе устанавливают фарфоровые изоляторы и негорючие распаечные коробки.
• Витой кабель в тканевой негорючей оплетке фиксируют на изоляторах.
• Кабели соединяют внутри коробок и подключают к накладным розеткам/выключателям.

Финальный этап всего проекта — ввод системы в эксплуатацию. Только после проверки надежности всех элементов электропроводки можно получить акт, на основании которого надзорные органы выдадут разрешение на использование оборудования и подачу тока.

Профессиональный монтаж электропроводки мастерами ГСК

Высокая трудоёмкость процесса, а также потребность в точных электротехнических расчетах — вот основные причины, по которым устройство электропроводки в доме стоит поручить мастерам компании ГСК.

Мы профессионально проектируем и монтируем электрооборудование для жилых зданий — от дачных домиков до больших частных домов в несколько этажей. Все работы выполняются квалифицированными специалистами, а их качество подтверждается гарантией. Расценки на услуги тоже вполне доступны.

Метки:

Делаем монтаж электропроводки в деревянном частном доме своими руками? Пошаговая инструкция как развести, схема- Обзор +Видео

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

[contents]

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Содержание:

• 1 Как провести подготовительные работы для устройства электропроводки?
• 2 Схемы разводки
  • 2.1 Как узнать общую мощность приборов?
  • 2.2 Как правильно провести разметку?
  • 2.3 Заготовка и резка проводов
  • 2.4 Открытая электропроводка
  • 2. 5 Скрытая электропроводка

Как провести подготовительные работы для устройства электропроводки?

Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

Схемы разводки

Итак, в частном доме требуется составление  двух схем: электрической и монтажной.

1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.

2. При подключении розеток и осветительных приборов требуется разделение линий электропроводки. Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:

•   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
• провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
• приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
• не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

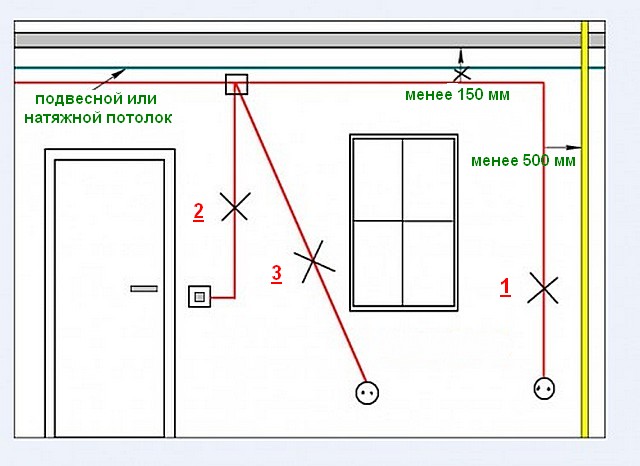

Разметка проводки с отступами

• провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
• разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
• при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
• при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

• В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
• Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
• На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Расчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Они имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

Заготовка и резка проводов

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

Открытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

Скрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

Изучите основы домашней электропроводки

Изучите основы домашней электропроводки

Электрическая проводка может быть сложной, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

Начиная с 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был соответствовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

Как подключить электрические провода

При монтаже электропроводки вам необходимо идентифицировать части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы внимательно присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

Ниже приведена таблица типов электрических проводов:

• Черные провода или «горячие провода» передают электрические нагрузки от электрического сервисного щита к розетке, светильнику или другому месту назначения.
• Красные провода также являются горячими проводами, используемыми для соединения дымовых извещателей, так что, если сработает один сигнал тревоги, сработают и все остальные.
• Белые и серые провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
• Белые провода , обмотанные черной или красной изоляционной лентой, также являются проводами под напряжением. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
• Зеленые провода соединяют клемму заземления в распределительной коробке и прокладывают ее к заземляющей шине в электрическом щите, давая возможность току уйти на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
• Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
• Синие и желтые провода , хотя обычно не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

Черный провод

Проводит электрические нагрузки от электрощита к розетке

Щелкните здесь

Красный провод

Используется для соединения детекторов дыма, чтобы срабатывал сигнал тревоги.

Щелкните здесь

Белые и серые провода

Нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому.

Щелкните здесь

Предыдущий

Следующий

Какой тип провода используется в жилых домах?

В большинстве современных домов используется неметаллический (NM) кабель, состоящий из двух или более проводов, обернутых внутри упомянутой ранее цветной оболочки. Пакет проводов обычно содержит один или несколько горячих проводов плюс нейтраль и землю. Чтобы разместить проводку в старом доме или если ваша проводка просто нуждается в ремонте, вы можете соединить старые провода с новым кабелем NM, используя распределительную коробку, которая защищает проводные соединения. Более крупные провода цепи несут напряжение цепи, до которого может быть очень опасно дотрагиваться. Если вы не знаете, какие у вас провода, считайте их все опасными.

Советы по подключению и переключению своими руками

Если вы уверены в себе и хотите самостоятельно выполнить монтаж проводки своими руками, вам необходимо подготовить информацию и инструменты.

• Подготовьте необходимые инструменты. Это может быть мультиметр, проверяющий электрическое напряжение, и комбинированный инструмент для зачистки проводов и оболочки.
• Ознакомьтесь с различными проводами. Убедитесь, что вы знаете, какой цвет провода куда идет и какова его цель, чтобы избежать поражения электрическим током и безопасно провести электропроводку в вашем доме.
• Провода больше, чем нужно. Убедитесь, что он простирается не менее чем на три дюйма за пределы электрической коробки.
• Заделка гипсокартона с большими пластинами. Вы сделали отверстие в гипсокартоне слишком большим? Исправьте это с помощью большой электрической пластины.
• Платите за качество. Не экономьте на качестве выключателей и розеток.
• Прежде чем прикасаться к проводам и цепям, проверьте напряжение. Мультиметр сообщит вам, безопасно ли к ним прикасаться.
• Проведите исследование. Посмотрите видео-уроки на YouTube.

Ошибки электропроводки, которых следует избегать

Электрический «упс» может быть очень серьезным, вызывая короткие замыкания, удары током или пожары. Вот несколько распространенных ошибок, которых следует избегать:

• Никогда не подключайте провода вне электрических распределительных коробок. Если коробки нет, добавьте ее и соедините провода внутри нее.
• Помните о трехдюймовой минимальной длине провода. Не обрезайте провода слишком коротко. ЕСЛИ вы это сделаете, добавьте шестидюймовые расширения.
• Никогда не оставляйте незащищенной обшивку между рамами, как при потолочной установке. Прикрепите его скобами к стержню 2×2 или используйте металлический кабелепровод, если провод проходит вдоль стены.
• Избегайте ослабленных выключателей или плохо подключенных розеток.
• Никогда не устанавливайте трехгнездовую розетку без заземляющего провода.
• Не встраивайте электрическую коробку в поверхность стены. Вместо этого добавьте пристройку к стене.
• Закрепите кабель зажимом, чтобы изоляция провода не порезалась и не изнашивалась.

Распространенные бытовые проблемы с электричеством

Если у вас старая проводка, вероятно, у вас целый комплекс проблем. Одной из наиболее распространенных является изношенная изоляция, потому что не было заземления, а проводка не была приспособлена для работы с современными мощными приборами. Есть несколько других распространенных проблем с электричеством, которые не ограничиваются старой проводкой:

• Частые скачки напряжения, вызванные освещением, поврежденными линиями электропередач, неисправными приборами или проводкой качественные материалы) подключен к электросети
• Неправильно работающие выключатели освещения
• Часто срабатывающий автоматический выключатель
• Перегруженный автоматический выключатель
• Удары током
• Свет слишком яркий или слишком тусклый
• Большие счета за электроэнергию
• Слишком часто перегорающие лампочки
• «Одержимые» встраиваемые светильники, которые гаснут, а затем снова включаются

Как сделать

Если у вас есть надлежащее образование в области электротехники, вы сможете справиться с большинством проектов. Вы думали о том, чтобы стать электриком? Согласно O*NETOnLine, прогнозируемый рост рабочих мест для электриков до 2028 года будет быстрее, чем в среднем для других профессий. Подумайте о том, чтобы поступить на программы электротехнического строительства и планирования Coyne College Chicago. Вы получите практическое обучение электротехнике и индивидуальные инструкции, необходимые для подготовки к востребованной карьере электрика. Вы также можете рассмотреть возможность строительства и обслуживания электрооборудования (программы ECM) в Чикаго.

Любопытно? Свяжитесь с Coyne College для получения дополнительной информации.

Как выполнить соединение электрических проводов косичками

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 27.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Александра Кей

Факт проверен
Александра Кей

Александра Кей — писатель, специалист по проверке фактов, исследователь и редактор, которая проверяет точность статей The Spruce и добавляет ссылки на источники. Алекс часто пишет для b2b и b2c изданий. Когда она не пишет и не проверяет факты для печатных или онлайн-статей, Алекс работает адъюнкт-профессором английского языка в местном колледже.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Соединения косичками очень удобны, если вам нужно подключить несколько проводов цепи к устройству, например к розетке или осветительному прибору. Электрические соединения с устройством в распределительной коробке легко выполнить, если в коробку входит только один кабель. Вы просто прикрепляете каждый провод цепи к соответствующей винтовой клемме на устройстве.

Но сложнее, если устройство нужно подключить к двум и более проводам цепи. Соединение их всех под одной винтовой клеммой не вариант, и никогда не следует пытаться.

Что такое соединение провода косичкой?

Соединение с косичкой использует короткий провод, известный как косичка, для подключения проводов цепи к устройству.

Пигтейлы также полезны, если вам нужно увеличить длину слишком короткого провода цепи. Если провод цепи слишком короткий, чтобы его можно было легко подключить к устройству, добавление удлинителя косички может удлинить провод достаточно, чтобы выполнить соединение.

Предупреждение

Важно, чтобы провода косички соответствовали калибру проводов цепи. Это гарантирует, что косичка может выдержать силу тока, передаваемую электрической цепью.

Удостоверьтесь, что вы понимаете общие требования проекта, когда делаете пигтейлы.

Косичка представляет собой короткий отрезок провода, который одним концом соединяется с винтовой клеммой на электрическом устройстве, а другой конец соединяется с проводами цепи с помощью проводного соединителя (проводной гайки). Наиболее распространено применение при заземлении выключателя или розетки, где зеленые заземляющие косички используются для соединения металлической коробки и устройства с заземляющими проводами цепи.

Наконечник

Многие электрики используют метод косички для соединения горячих и нейтральных проводов, даже если для подключения проводов цепи доступны две винтовые клеммы. Преимущество этого заключается в том, что питание будет продолжать поступать на остальную часть схемы, если в устройстве возникнет проблема. Напротив, когда входящий и исходящий провода цепи подключены к винтовым клеммам на устройстве, пробой в этом устройстве остановит подачу тока ко всем устройствам, расположенным ниже по цепи.

Есть и другие области применения косичек. Например, если настенный выключатель должен управлять двумя или более осветительными приборами, питаемыми разными кабелями, идущими от распределительной коробки, для подключения винтовой клеммы на выключателе к горячим проводам, ведущим к осветительным приборам, используется короткая черная косичка. Этот метод связывает коммутатор с обоими исходящими горячими проводами в соответствии с нормами.

Национальный электрический кодекс требует, чтобы длина косички была не менее 6 дюймов. Электрики часто отрезают свои собственные косички из обрезков проволоки, которые у них есть под рукой, но также доступны зеленые заземляющие косички с предварительно прикрепленными заземляющими винтами на одном конце для подключения к металлическим электрическим коробкам.

При изготовлении косички выберите отрезок провода с изоляцией того же цвета, что и провода цепи, которые вы соединяете: белые косички при подключении к нулевым проводам, красные или черные при подключении к горячим проводам, зеленые или голая медь при подключении к заземлению. провода.

Смотреть сейчас: Как подключить и установить розетку с помощью косичек

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Тестер цепи
• Кусачки/инструмент для зачистки проводов
• Отвертка
• Плоскогубцы с тонкими губками

Материалы

• Отрезать куски проволоки
• Соединители проводов (подойдут либо традиционные гайки, либо вставные соединители)

Ель / Кевин Норрис

1. Убедитесь, что питание отключено

   Как и при любом ремонте электрооборудования, перед подключением пигтейла всегда проверяйте, что питание цепи отключено. Используйте тестер цепи, чтобы убедиться, что питание отключено, прежде чем продолжить. Бесконтактный тестер цепей обеспечивает простой способ проверки питания до того, как вы прикоснетесь к каким-либо проводам.

   Ель / Кевин Норрис

2. Делаем косичку

   Используя кусачки, отрежьте кусок проволоки длиной от 6 до 8 дюймов, того же цвета и сечения, что и провода цепи. Снимите около 3/4 дюйма изоляции с каждого конца провода, используя инструмент для зачистки проводов. Некоторые устройства, в том числе выключатели и розетки, могут иметь тиснение на боковой стороне устройства, чтобы точно показать, сколько изоляции необходимо снять с проводов.

   Ель / Кевин Норрис

3. Подсоедините пигтейл к устройству

   Оберните оголенный провод на одном конце косички вокруг винтовой клеммы на устройстве по часовой стрелке, используя острогубцы. Затяните винтовую клемму, чтобы зафиксировать проволочную петлю. Проволочная петля должна плотно облегать вал винта, при этом медная проволока не должна торчать.

   Предупреждение

   Лучше НЕ использовать функцию вставного соединения проводов с розетками и выключателями, поскольку они, как правило, менее надежны, чем соединения с винтовыми клеммами. По этой причине профессионалы редко используют вставные соединения.

   Ель / Кевин Норрис

4. Подсоедините пигтейл к проводу цепи

   На другом конце косички подключите оголенный конец к проводам цепи, используя проволочную гайку или другой утвержденный соединитель для проводов. Убедитесь, что оголенный медный провод не оголен. Потяните за провода, чтобы убедиться, что они надежно закреплены.

   Если вы подключаете зеленый заземляющий пигтейл к металлической электрической коробке, вкрутите зеленый заземляющий винт, прикрепленный к пигтейлу, в резьбовое отверстие в задней части электрической коробки. Свободный конец косички заземления присоединяется к другим заземляющим проводам с помощью соединителя.

   При использовании металлических коробок может быть две косички заземления: одна прикреплена к металлической коробке, а другая прикреплена к устройству, при этом свободные концы обеих косичек присоединяются к заземляющим проводам цепи с помощью соединителя проводов.
