Как крепить стропила: Как крепить стропила на односкатной и двухскатной крыше к мауэрлату или балкам перекрытия.

простые и надежные методы фиксации элементов

Любой дом — сложная конструкция, все элементы которой должны быть безукоризненными. Поэтому при самостоятельном строительстве у мастеров то и дело возникают вопросы, касающиеся той или иной системы. Немало затруднений вызывает возведение крыши, в частности — надежная фиксация стропильных ног. Именно они отвечают за устойчивость конструкции к внешним воздействиям и осадкам, а значит, от этих элементов зависит все: как безопасность жильцов, так и долговечность здания. Ошибки в монтаже могут стать причиной потери прочности и деформации системы. Чтобы избежать серьезных последствий, нужно узнать, как крепить стропила правильно, и какие способы существуют.

Элементы стропильного каркаса

Стропильная система состоит из большого количества элементов, главные задачи которых придать крыше форму и необходимый уклон, равномерно распределить нагрузку от нее на несущиеся стены, предотвратить дефекты фундамента. Главными элементами конструкции являются именно стропильные ноги. Это балки, зафиксированные под определенным углом попарно. С одной стороны они крепятся к мауэрлату, с другой — формируют конек.

Разновидности стропил

Существует 2 основных вида стропил.

Висячие элементы

Они имеют только одну точку опоры: это мауэрлат. Поэтому висячие стропила вынужденно испытывают дополнительную нагрузку — на растяжение. Чтобы усилить такую конструкцию, в нее добавляют горизонтальные, компенсирующие элементы — ригели (схватки), затяжки. Первых может быть несколько, на разной высоте. Висячие стропила устанавливают на здания, имеющие небольшие пролеты — до 6 м.

Наслонные, с опорными элементами

Такие стропила имеют сразу две точки для фиксации. Их крепят к коньковому прогону и к мауэрлату. Данные стропильные системы можно использовать в том случае, если внутри здания есть одна или несколько несущих стен, которые могут держать конек (стропила). Эти опоры — возможность значительно уменьшить нагрузку на стропильные ноги.

Наслонные системы используют для зданий впечатляющей площади, с большими пролетами (10-12 м). Верхние их края опираются на коньковый прогон, а он — либо на несущую стену, либо на колонны. В односкатных конструкциях эту роль берет на себя более высокая стена здания.

Мауэрлат

В большинстве стропильных систем ноги крепят к мауэрлату, который фиксируют по периметру стен здания. Он — необходимость для строений, стены которых сделаны из бетона, кирпича и других искусственных блоков. Без мауэрлата обходятся только несколько видов сооружений. К ним относятся:

1. Дома, где стены возведены из бревен или бруса. В этом случае дополнительная обвязка не требуется, так как «дерево и дерево» — союз идеальный.
2. Здания, построенные по каркасной технологии. В них роль мауэрлата берут на себя опорные балки — верхняя обвязка.

Для стен, сложенных из любых других материалов, эта часть кровельной системы — элемент обязательный. Чаще им становится массивный брус (100х150 мм, 150х150 мм, 200х200 мм), в домах из сруба — бревна. Первостепенные задачи мауэрлата — смягчение давления на стены, устранение нагрузок на точки крепления, равномерное распределение веса кровельного пирога. Фиксируют этот элемент анкерными болтами, или металлическими шпильками, вмурованными на этапе строительства стен. Между мауэрлатом и стенами дома обязательно укладывают гидроизоляционный слой, защищающий его от контакта с другими материалами.

Проектирование стропильной системы — сложный этап, потому что необходимо корректно рассчитать ветровую, снеговую нагрузку, а также определить тип материала для кровли, угол наклона скатов, учесть вес всех элементов, входящих в конструкцию крыши. Любая ошибка при расчетах может стать причиной сооружения некачественной, ненадежной стропильной системы. Худшее из возможных последствий — разрушение крыши.

Виды соединений стропильной системы

Крепление может быть жестким и подвижным.

Жесткие крепления

Именно благодаря надежной фиксации все элементы конструкции становятся системой, где все узлы надежно связаны друг с другом. Поэтому она становится жесткой, максимально устойчивой, способной выдержать серьезные нагрузки. Есть несколько видов соединений, которые можно назвать самыми основными.

1. Фиксация стропил к коньковому прогону. Данное соединение характерно для наслонных систем, в которых стропильные ноги имеют верхнюю точку опоры — доску или брус, закрепленный на вертикальных стойках.
2. Соединение стропил с мауэрлатом. Данный крепежный узел присутствует в любой стропильной системе, он считается самым важным, поэтому главное требование к фиксации — максимальная надежность.
3. Крепление стропильных ног к дополнительным опорным элементам, придающим конструкции максимальную жесткость. Они — ригели, затяжки, подкосы, бабки и т. д.

В некоторых случаях требуется удлинение стропил. Их сращивают, если длина ската больше, чем длина пиломатериалов.

Подвижные соединения

Древесина — материал податливый, но «неблагонадежный», потому что для конструкции из дерева характерна серьезная усадка, нередко сильно меняющая ее линейные размеры. По этой причине перед возведением крыши бревенчатых или брусовых домов строители рекомендуют делать паузу в год.

В противном случае при жесткой фиксации стропил крыша, скорее всего, деформируется. Чтобы избежать таких последствий, помимо жестких соединений используют подвижные крепежные элементы. Они позволяют не делать большой перерыв между этапами строительства здания, упростить процесс крепления элементов, но дать дому шанс благополучно пережить усадку.

Есть две разновидности подвижных креплений.

1. Открытые. Они состоят из двух элементов, конструкция является разборной. Уголок с петлей крепят к мауэрлату, а направляющую фиксируют на стропильной ноге.
2. Закрытые. Они, в отличие от предыдущих, неразборные, поэтому соединяют их сразу с обоими элементами.

Лучшим, практичным вариантом считают первые крепежные элементы, поскольку они удобнее в установке. Однако если оценивать эти подвижные крепления с точки зрения надежности, то победу одерживают приспособления закрытого типа.

Как крепить стропила?

Перед поисками ответа на вопрос, как крепить стропила, необходимо рассмотреть весть список крепежных элементов, которые могут быть использованы при создании стропильной системы.

Гвозди или саморезы?

Идеалов-материалов нет. Каждый крепеж тоже наделен как достоинствами, так и недостатками. Для крепления стропильных ног используют:

1. Гвозди, но не простые, а имеющие зазубрины. Плюс варианта — использование простейшего инструмента — молотка. Минус — максимальное количество времени, которое «убивает» эта операция.
2. Оцинкованные саморезы. Они не боятся коррозии, а благодаря резьбе обеспечивают максимально надежное соединение. Их преимущество перед простыми конкурентами — быстрая работа с помощью шуруповерта. Претензия — длительное время удаления саморезов, если потребуется демонтаж каких-либо элементов конструкции.

Споры о фаворите продолжаются, но большинство мастеров все же выбирают ершеные оцинкованные гвозди, длина которых на 3-5 мм больше, чем размеры пиломатериалов. Еще один надежный крепеж — болты с гайками. Их нередко используют для соединения верхних частей стропил. Для крупных узлов системы лучше всегда выбирать болты или шпильки.

Разновидности креплений

Ассортимент изделий довольно широк. Большинство из них объединяет одно — материал изготовления: это металл. При выборе крепежа учитывают несколько моментов. К ним относится материал стропильной системы, сечение элементов, будущая нагрузка на них. Для сборки стропильной системы используют:

1. Металлические уголки, которые имеют отверстия для соединения деталей саморезами гвоздями или болтами. Данная фурнитура считается самым надежным вариантом для крепления стропил к стенам, мауэрлату, коньковому прогону и другим элементам сложной конструкции. Уголки гарантируют увеличение жесткости, а значит, и несущей способности стропильного каркаса.
2. Металлические пластины, тоже перфорированные. Эти крепежные элементы позволяют избежать запила в заготовках и мауэрлате, поэтому гарантируют надежность и максимальную прочность узлов конструкции.
3. Скользящие крепления — ползуны или салазки. Главное предназначение подвижного вида крепежа — компенсация изменения размера элементов в процессе усадки здания.
4. Деревянные накладки, или просто «прибоины». Это небольшие бруски прямоугольного сечения. Ими соединяют стропила — друг с другом и с другими элементами.

Лучшими вариантами соединения считаются уголки и пластины, которые обеспечивают максимально жесткую фиксацию стропильных ног. Нередко используют комбинацию видов: например, два подвижных крепления и одно неподвижное. Этот вариант гарантирует жесткость, но возможность «дыхания» стропильной системы дома. Она не будет деформироваться даже при сильной усадке нового здания.

Как крепить стропила сверху?

В верхней части системы стропильные ноги фиксируют несколькими способами, в зависимости от вида системы.

Соединение встык

В этом случае верхний край досок спиливают под необходимым углом так, чтобы стропила в месте спила упирались друг в друга. В этом случае сначала изготавливают шаблон, затем его проверяют. Если он сделан идеально, то следующие детали изготавливают по нему, еще на земле.

Второй вариант — спиливание на рабочем месте. Обе стропильные ноги располагают на коньке, проверяют, затем одновременно спиливают «лишнее» с обеих заготовок. Оптимальный метод крепления — их соединение с помощью металлических накладок и болтов. Можно использовать деревянные элементы (и гвозди/саморезы). Пример — косынки (треугольники), зафиксированные с обеих сторон. Еще один способ — соединение гвоздями, их вбивают под углом. Минимальная длина крепежа — 150 мм.

Когда необходимо очень надежное соединение стропильных ног, то используют иной метод. Его называют «жестким защемлением». Это тоже соединение встык, однако здесь прогон дополнительно фиксируют (зажимают) с обеих сторон стропил парами деревянных накладок — сверху и снизу конька.

Внахлест или к коньку

Самый простой вариант, при котором не требуется предварительного изготовления шаблона и спиливания, — фиксация внахлест. В этом случае для соединения стропил используют металлические шпильки и шайбы, или болты. Затем лишний материал обрезают.

Возможен и другой способ — крепление стропил непосредственно к коньковому прогону. Этот метод соединения немного сложнее, однако используют его нередко. Сначала торцы обрезают под нужным углом, затем на коньке фиксируют первый элемент, потом второй. Для упрощения работы на этом этапе шаблон тоже необходим. Он дает шанс сделать корректные спилы на земле, а значит, максимально упростить работы наверху.

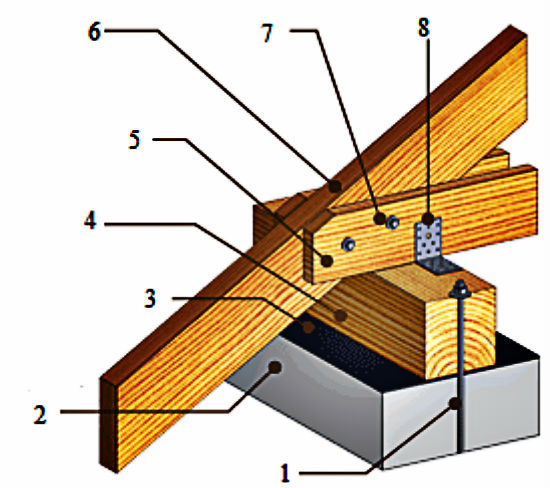

Как крепить стропила к мауэрлату?

Для фиксации стропильных ног на этой опорной балке можно использовать как жесткое, так и скользящее соединение.

Жесткое крепление

Такое соединение полностью исключает изменение положения элементов конструкции относительно друг друга — невозможен поворот, сдвиг и т. д. Оно подходит для наслонных стропильных систем, так как надежно зафиксированная нога сможет прочно «устроиться» на мауэрлате. В качестве крепежа используются:

1. Металлические уголки. В этом случае стропильную ногу устанавливают, затем фиксируют ее боковые стороны уголками, которые предупредят поперечное смещение.
2. Запил стропил и их крепление уголками, либо гвоздями и уголками. Глубина врубки ограничена: ее максимум — треть ширины стропильной ноги. В последнем случае сначала под углом забивают крепежные элементы, причем таким образом, чтобы они скрещивались внутри мауэрлата. Третий гвоздь вбивают в стропила вертикально. Затем соединение дополнительно фиксируют уголками.

Третий вариант — помощь небольшого опорного бруса, спиленного с одной стороны под необходимым углом. Древняя технология запила имеет серьезный недостаток: это снижение прочности элементов. Поэтому многие мастера от этого способа отказываются, используя небольшой брус, которые фиксируют в нижней части стропильных ног так, чтобы его торец упирался в мауэрлат. Для крепления этого элемента используют пластины (для соединения с ногой) и уголки (для фиксации к мауэрлату), гвозди либо саморезы.

Скользящее соединение

Такое шарнирное крепление гарантирует возможность некоторого смещения стропильных ног. Поэтому исключает возможность деформации элементов конструкции во время усадки дома. Как правило, в таком соединении нуждаются не только дома из бруса или бревен, но и каркасные конструкции, в которых именно крыша остается самым «слабым звеном».

Оптимальный вариант — «салазки». Это два элемента из стали. Первый — кронштейн, который крепят на стропилах, второй — уголок с петлей, его фиксируют на верхнем венце. Эти приспособления отличаются количеством отверстий для крепежа и длиной хода (60-160 мм), поэтому требуют правильного выбора элементов.  При серьезной снеговой нагрузке в регионе скользящее соединение делают с обеих сторон стропил. После завершения усадки здания подвижные опоры можно заменить обычными, жесткими креплениями.

Как крепить элементы к балкам перекрытия?

В этом случае главным требованием становится предотвращение скольжения стропил по опорным элементам. Если не обеспечить им максимально надежную фиксацию, то ноги могут начать разъезжаться. Поскольку балки часто являются и затяжками для висячих систем, то эта работа требует особого внимания. Для крепления стропил используются врубки, причем разных видов. Самые популярные из способов — запилы в 1-2 зуба, с последующим усилением конструкции болтовыми соединениями и хомутами. Выбор варианта зависит от будущей нагрузки на кровлю.

Крепление с помощью одного-двух зубов

Такой способ фиксации подходит для систем, которые будут испытывать небольшое давление. Например, он будет оптимальным для построек с односкатными крышами, для домов с большим углом наклона скатов (свыше 35°).

В этом случае на конце стропильной ноги вырезают зуб, а на балке — паз (гнездо) соответствующих размеров. Максимальная его глубина — ¼ толщины опорного элемента. Расстояние от гнезда до торца балки — 250-300 мм. В роли дополнительной фиксации используют металлические накладки. Если расчетная нагрузка на систему очень велика, то добавляют второй зуб, который позволит усилить соединение.

Болтовое соединение в роли дополнения

При таком креплении в опорной балке делают вырубку. В нижней ее поверхности вырезают небольшое отверстие для крепежа. Затем над ним делают второе — теперь сквозное, перпендикулярное стропильной ноге. В него вставляют болт, который затягивают гайкой, снизу.

Простейший вариант — соединение стропильной ноги и балки на ее конце. Крепежные элементы в этом случае — гвозди, саморезы либо металлические накладки. Это далеко не лучший способ для жилых домов, поэтому его лучше оставить для более легких хозяйственных построек.

Узнать, как крепить стропила, можно и несложно, однако при выборе оптимального варианта необходимо учитывать множество факторов. Создание стропильной системы невозможно отнести к относительно легким этапам строительства дома. Поэтому прежде чем принимать окончательное решение, нужно трезво оценить свои силы.

О том, как крепить стропила, лучше расскажет мастер-практик. Например, специалист в этом видео:

Видео загружается…

Крепление стропил к мауэрлату

Содержание

• Крепежные изделия
• Основные виды соединений
  • Соединение с мауэрлатом
  • Крепление к балкам
  • Крепление к коньку
• Удлинение стропильных ног
• Полезные советы
• Заключение

Стропильная система – это основа всей кровли. И от того, насколько она будет грамотно спроектирована, как правильно будут подобраны материалы для нее и крепежные детали, зависит долгосрочная безопасная ее эксплуатация. Поэтому в этой статье будет рассматриваться только один вопрос, как крепить стропила. В данном случае понимать надо крепление стропил к мауэрлату, между собой, к коньковому брусу и другим элементам кровельной конструкции.

Чтобы понять, в каких местах обычно стыкуются стропила с другими частями кровли, необходимо знать, что существует две различные конструкции стропильных систем.

• Наслонные стропила – это когда в общей конструкции присутствуют опорные стойки, подпирающие стропильные ноги. Их количество зависит от размеров самой стропильной системы. Нижняя часть ног упирается в мауэрлат, верхняя в коньковый брус. И если длина пролета превышает 6 м, то устанавливается и промежуточный продольный брус. Именно подпорки и держат на себе стропильную конструкцию, а соответственно и все действующие на нее нагрузки.
• Висячие. В этой системе нет никаких опор. Стропила полностью несут действующие на них нагрузки, то есть, одновременно работает на изгиб и на сжатие. Конструкция не самая надежная, поэтому ее усиливают так называемыми стяжками. По сути, это обычный горизонтальный брус, который крепит между собой две стропила, расположенные на разных скатах. Он же является и балкой перекрытия. То есть, это еще один элемент, между которым и стропилой есть соединение.

Крепежные изделия

Современный рынок строительных материалов предлагает сегодня большой ассортимент крепежей для соединения стропил между собой и с другими элементами крыши. Еще совсем недавно такого разнообразия не было. Чаще всего использовались гвозди, шпильки с резьбовым соединением и проволока. Все это работало, претензий не было. Но, как показала практика, новые крепежные изделия для стропильных систем обладают более высокими техническими и эксплуатационными характеристиками.

Поэтому небольшой обзор современных крепежных деталей.

• Металлический уголок. С помощью этого крепежного элемента соединение становится более прочным, и при этом повышается несущая способность всей конструкции в целом. Его использование дает возможность не подрезать стропильные ноги, то есть делать в них углубление для посадки (технология без запила), а соответственно не нарушается целостность стропил. Крепится уголок гвоздями типа «ерш» или саморезами.
• Лента перфорированная из металла. Обычно ее используют для стыковки стропил между собой, которые упираются в коньковый брус.
• Пластина перфорированная. Это то же самое, что и лента, только больших размеров.
• Кронштейны. Этот крепеж для стропил изготавливается из листового оцинкованного металла толщиною 2-3 мм. Чаще их используют в местах, где крепление производится болтами или шпильками.
• LK крепежи. По сути, это все те же кронштейны, только меньшего размера, которые к древесине крепятся гвоздями или саморезами.
• Салазки. Их обычно применяют в строительстве деревянных домов. Они компенсируют усадку дома, при которой стропильная система не меняет своей ориентации в пространстве и не изменяет свою форму.

Основные виды соединений

В различных конструкциях стропильных систем разные способы их установки, а соответственно и соединения. Но основных стыков не так много.

Соединение с мауэрлатом

Все зависит от того, из какого пиломатериала мауэрлат был изготовлен. К примеру, в каркасном и каменном доме – это брус сечением 100х100 или 200х200 мм. В деревянном доме – это верхний венец в виде бревна, то есть элемент с круглым сечением. Поэтому для каждого мауэрлата используется свой крепеж.

К примеру, фото ниже, на котором показано жесткое крепление. Оно обеспечивает стык стропилы и мауэрлата, которое при любых обстоятельствах выдержит крутящие, поворачивающие, скользящие и прочие нагрузки. Обычно для этого на стропильной ноге делается запил, носящий название седло. Чаще всего такие конструкции используются, когда производится крепление стропил к балкам перекрытия и мауэрлату одновременно.

Обратите внимание! Крепление для надежности усиливается и гвоздями, и резьбовой шпилькой, и металлической лентой. Это на самом деле прочное соединение.

И еще несколько моментов.

• Для крепления обычно используют три гвоздя: два забиваются с разных боков стропильной ноги под углом, третий в верхний торец стропилы ровно вертикально.
• Делать надпилы на мауэрлате запрещено, это снижает несущую способность элемента за счет потери целостности.
• Седло делается по шаблону.

Есть так называемый скользящий способ крепления. Для этого используются салазки. На фото ниже очень хорошо видно, как крепеж устанавливается и крепится к стропиле и бревну. Этот вариант, как уже было сказано выше, применяется при строительстве деревянных домов, которые в течение двух или трех лет усаживаются. А это может привести к деформации кровельной конструкции, а иногда и к ее обрушению. Скользящая опора для стропил дает возможность избежать неприятностей.

Крепление к балкам

Не все стропильные конструкции крепятся к мауэрлату. Если перекрытие дома изготавливается из несущих балок, то стропильные ноги крепятся именно к ним. При этом необходимо понимать тот факт, что нагрузки будут действовать точечно, а не по всей плоскости возводимых стен. К тому же данная конструкция – это выступ за пределы дома на 30-40 см, что уже усложняет процесс крепления.

При этом очень важно точно выставить сами стропила под одним определенным углом. Поэтому сначала выставляют две ноги по разным сторонам здания в одной плоскости с одинаковым углом. После чего между ними натягивается нить, которая будет выполнять функции уровня. По ней выставляются и все остальные элементы.

Стропила к балкам крепится обычно гвоздями или металлическими крепежными изделиями. Чаще всего это перфорированная пластина или лента. На фото ниже четко видно, как производится установка всех элементов кровельной системы, и как они между собой крепятся.

Крепление к коньку

Есть три схемы, по которым проводится соединение.

1. Стропила устанавливаются встык с подрезкой по шаблону, чтобы образовался необходимый угол соединения, формирующий угол ската крыши. Стропила упираются на коньковый брус, при этом они скрепляются гвоздями по верхним торцам, а дополнительно перфорированными пластинами.
2. То же самое, только без конькового бруса.
3. Соединение производится внахлест, где крепление проводится шпилькой, которая проходит через сквозные отверстия двух стропильных ног. При этом дополнительно используются гвозди. Обычно этот способ применяют на висячих стропилах без укладки на коньковый брус. Он по надежности лучше, чем второй вариант, потому что у него площадь соприкосновения двух элементов больше.

И в этом узле можно использовать скользящие опоры для стропил. По сути, это две пары перфорированных пластин, которые закрепляются между собой шпильками. Шпилек три: две соединяют между собой пластины через стропильные ноги, одна в пространстве между стропилами. На фото ниже это хорошо видно. Такая конструкция позволяет смещаться стропилам, изменяя свой угол, не влияя на прочность всей системы. То есть, угол между элементами может изменяться.

Удлинение стропильных ног

Часто случается так, что длины одной ноги не хватает, чтобы перекрыть кровлю. Поэтому приходится ее удлинять. При этом должно обязательно соблюдаться требование – не уменьшается прочность элемента.

Здесь также три варианта:

1. Две доски срезаются в месте стыка под углом 45° и крепятся между собой через сквозное отверстие болтом диаметром не меньше 12 мм.
2. Соединение производится встык, при этом место соединения с двух сторон обкладывается досками накладками из того же материала, что и сами стропильные ноги.
3. Внахлест. Необходимо соблюдать длину перехлеста – не менее 1 м. Крепежные изделия устанавливаются в шахматном порядке.

Полезные советы

Каждый для себя выбирает тот вариант соединения стропил, который будет соответствовать некоторым параметрам конструкции и условиям эксплуатации дома. Сюда можно отнести, из какого материала возводится строение, форма кровли, тип кровельного материала (тяжелый или легкий), климатические условия района, где строится дом. Но есть определенные правила, которые соблюдать надо обязательно.

• Не стоит экономить на крепежах. Выбирать надо самые лучшие и современные. А лучше всего использовать комбинацию из нескольких вариантов.
• Надежные крепления – это металлические фасонные изделия, а также шпильки и болты. Гвозди и саморезы можно использовать для временного крепления.
• При возведении деревянного дома нужно всегда использовать скользящие крепежные элементы.
• Если используется монтаж стропил с пропилами, то делать это надо очень аккуратно. Оптимальный вариант – использовать для этого шаблоны.
• Если для крепления стропильных ног выбраны болты или шпильки с гайками, то обязательно устанавливайте между ними шайбы большого диаметра. Именно они создают плотное прилегание, и именно они будут держать нагрузки при прижиме.

Заключение

Итак, подводя итог всему вышесказанному, необходимо сказать о том, что существует множество вариантов, как закрепить стропила к другим элементам кровельной конструкции. И неважно, какой из вариантов будет выбран, главное – иметь в наличие достаточно большой ассортимент крепежей, которые будут использоваться в том или другом крепежном узле.

• Виды крыш частных домов

• Как правильно крыть крышу шифером

• Как крыть крышу профнастилом своими руками

• Устройство кровельного пирога под профнастил

How To Sister Roof Rafters

7shares

• Share
• Pin

Некоторое время назад мой родственник позвонил мне по поводу проблемы с крышей, которая у него возникла — его крыша провисла, и он подумал, что ему нужно исправить некоторые из его стропила крыши. Когда мы поднялись на чердак, стало ясно, что некоторые стропила в плохом состоянии. Наше решение состояло в том, чтобы установить новые стропила рядом со старыми, но в то время мы не совсем знали, как соединить стропила крыши.

Для родственных стропил крыши следует использовать пиломатериалы того же размера, что и стропила. Длина родственного стропила должна выходить не менее чем на 3 фута за проблемную зону на существующем стропиле с обеих сторон. Приклейте новое стропило заподлицо к существующему стропилу, затем используйте гвозди 16d плюс болт с квадратным подголовком через каждые 16 дюймов, чтобы прикрепить родственное стропило.

Многие различные обстоятельства могут изменить то, как вы будете стропильной ферме. Возможно, вам придется скрестить всю длину, после чего вам нужно будет выяснить, как получить 16-футовый кусок дерева — или больше — на ваш чердак. Вы также можете рассмотреть возможность использования стали или инженерной древесины в качестве родственного стропила.

В этой статье мы рассмотрим все причины, по которым стропила нужно сблизить, методы, которые вы можете использовать, и различные материалы, доступные вам, когда придет время починить каркас крыши.

Быстрый переход

• Что означает сестринство в строительстве?
• Эффективно ли совмещение стропил крыши?
• Строительные нормы и правила для сопряжения стропил
• Как выполнить сопряжение стропил крыши: шаг за шагом
  • Оценка ущерба
  • Измерение площади, которая будет составлена ​​
  • Cut Lumber and Position
  • Гжам -стропил, если это необходимо,
  • Установите стропил
• Другие варианты для сестринских стропил крыши
  • Как сестринский пиломатериал
  • Стальная пластина
• Как сестрено Tails
• Сколько стоит Sister Rafters?
• Заключение

Что означает сестринство в строительстве?

Термин «сестринство» означает присоединение куска строительного материала аналогичного или идентичного размера — обычно дерева, стали или инженерной древесины — к существующему элементу каркаса конструкции. Цель состоит в том, чтобы укрепить этот элемент каркаса в случае ухудшения состояния или выхода из строя.

В этой статье мы рассмотрим совмещение стропил крыши. В новом строительстве стропила крыши имеют размер 2 × 8 или больше. Соединение этого типа стропил потребует использования материала 2 × 8, размещенного заподлицо с существующим стропилом. Длина и тип стропильного материала могут различаться по многим причинам, но идея состоит в том, чтобы укрепить плохое стропило новым, более прочным стропилом, закрепленным заподлицо.

Эффективно ли совмещение стропил крыши?

Состыковка стропил очень эффективна, если все сделано правильно. Представьте себе шину на сломанной руке — это идея сестринского стропила. Есть много случаев, когда стропила могут и должны быть однородными:

• Гнилое – полное или частичное
• треснувший
• Провисание

Во многих старых домах стропила имеют малый размер – используются стропила 2×6 или даже 2×4. Со временем эти стропила могут провиснуть. Крайне важно исправить этот прогиб, потому что способность крыши выдерживать свою первоначальную нагрузку поставлена ​​под угрозу.

Представьте себе: когда ваш старый дом был построен, крыша должна была выдерживать нагрузки с определенным уклоном. Если поле «проседает», то на него будут действовать большие нагрузки, так как снег и другие нагрузки будут сильнее воздействовать на конструкцию. Таким образом, обрушение крыши является явной возможностью и должно быть исправлено.

Точно так же сломанные, гнилые или треснутые стропила должны быть отремонтированы до того, как они полностью рухнут. Если вы не будете часто заходить на чердак и проверять свои стропила, вы, скорее всего, заметите провисание. Если коряги нет, не помешает проверить состояние ваших стропил. Скорее всего, вы готовы к работе, но никогда не помешает потратить 20 минут на проверку.

Строительные нормы и правила для стропильных стропил

Строительные нормы и правила не включают критерии для стропильных стропил, поскольку это ремонт, а не часть нового строительства. Поскольку существует так много переменных, которые влияют на то, как и когда вы можете сблизить стропила, нет четких рекомендаций, предлагаемых какими-либо крупными организациями по соблюдению требований к строительству, такими как IRC.

Несмотря на то, что не существует высеченных на камне указаний, эмпирическое правило заключается в том, чтобы стропила располагались на 3 фута выше точки повреждения в любом направлении. Если все стропило провисает, то все стропило должно быть сестрировано.

Трещины и гниль чаще бывают изолированными. В этих случаях стропила не обязательно должны быть полной длины. Для провисов, где труднее определить длину износа стропила, необходимо однородное стропило.

Как совместить стропила: шаг за шагом

Совместить стропила — довольно простое решение, которое может выполнить любой опытный мастер. Основная проблема часто заключается в том, чтобы достать длинный кусок пиломатериала на чердак и поставить его на место, где ограничено пространство над головой и движение. Инструменты и материалы, которые вам понадобятся для этой работы:

• Молоток
• гвозди 16d
• Болты с квадратным подголовком или стяжные болты с шайбами ​​
• Дрель
• Гаечный ключ, головка и/или ударный инструмент для болтов
• Регулируемый угловой угольник
• Циркулярная, торцовочная или ручная пила для любых разрезов

Когда у вас есть инструменты, вам понадобится план доставки материалов на чердак. Лучше всего сначала измерить ваши разрезы на чердаке — измерьте три раза, вы же не хотите прыгать в узком пространстве и выйти из него — а затем резать снаружи. После того, как у вас есть разрезы, верните материал для окончательной установки. Вот пошаговая инструкция по расшивке стропил:

Оценка ущерба

Зная степень повреждения, вы определите длину родственного вам стропила. Небольшая трещина или участок гниения приведет к тому, что стропила будут иметь длину не более 6 футов. Большие провисы часто требуют выравнивания всего стропила.

Измерение площади, подлежащей совмещению

Во-первых, используйте пиломатериалы того же размера, что и ваши стропила. ЕСЛИ у вас есть стропила 2×6, используйте стропила 2×6. Далее, раскроить короткое стропильное стропило просто — не требуется никаких угловых разрезов. Для полноразмерных распилов стропильных стропил вам понадобится регулируемый угловой угольник.

Измерьте углы среза в виде птичьего рта, где стропила стыкуются с верхней пластиной каркаса стены, и среза конькового бруса. Затем измерьте расстояние от верхней пластины до нижней части конькового бруса, где стропило встречается с балкой. Эти размеры позволят вам вырезать полноразмерную замену, даже если стропило провисает.

Обрезка пиломатериалов и размещение

Часто это самая сложная часть. После того, как вы распилите пиломатериалы, вы должны отнести их на чердак. Для большинства домов это означает установку полноразмерного стропила в крошечный чердачный люк, что во многих случаях невозможно.

Одно из решений состоит в том, чтобы удалить часть софита, где находится поврежденное стропило, и сдвинуть родственное стропило вверх и на чердак. Софит можно аккуратно снять и переустановить без повреждений, и вам, вероятно, придется перемещать изоляцию. В противном случае это ваш лучший вариант, если доступ к чердаку не идеален для длинных кусков дерева.

Наконец, предварительно просверлите отверстия для болтов, прежде чем поднимать стропила на чердак. Это сэкономит ваше время и избавит вас от необходимости нести дрель на чердак.

Поддомкрачиваемые стропила При необходимости

Если стропила сильно провисают, их необходимо поддомкратить. Это можно сделать, установив нижний прогон, который проходит заподлицо со всеми стропилами в перпендикулярном направлении. Используйте пиломатериалы 2 × 4 и прибейте прогон к середине всего пролета стропил.

Затем установите подпорку под место пересечения прогона с поврежденным стропилом. Опора — это еще одна часть 2×4. Вам понадобится домкрат для бутылок, поддерживаемый двумя пиломатериалами, которые перекрывают несколько потолочных балок. После установки бутылочный домкрат может поддерживать опору. Осторожно поддомкратьте, чтобы стропила поднялись на нужную высоту.

В этот момент вы можете либо вставить стропило на место, либо взять другую опору — 2×4 — и прибить один конец к поврежденному стропилу, а другой — к потолочному стропилу ниже. Это удержит его на месте, чтобы вы могли вставить новое стропило. Прибейте опору к той стороне поврежденного стропила, которая не будет совмещена.

Установка стропила

Для установки стропила необходимо использовать гвозди и болты. При ремонте трещины или гнили достаточно использовать 3 гвоздя 16d через каждые 16 дюймов. При устранении провисания вам потребуется использовать ту же схему забивания гвоздей, а также болты с квадратным подголовком или стяжные болты через каждые 16 дюймов. Расположите гвозди и болты так, чтобы болты находились посередине между гвоздями — 8 дюймов.

3,5-дюймовые болты диаметром ½ дюйма подходят для болтов. Предварительное сверление необходимо, чтобы не повредить древесину. Вам все равно понадобится крутящий момент для их установки, поэтому требуется гнездо, которое подходит к головке болта. В противном случае используйте болты с квадратным подголовком 4,5 дюйма и шайбу с гайкой.

Другие варианты соединения стропил крыши

Если вы хотите использовать другой тип материала для соединения стропил, у вас есть варианты. Вместо габаритных пиломатериалов можно использовать фанеру, OSB или даже сталь. Причины использования этих типов материалов различны, но они могут быть такими же прочными, как и обычные пиломатериалы.

Инженерные пиломатериалы

Инженерные пиломатериалы — это все, что не является чистой древесиной — фанера, ОСП и любой другой тип «волокнистого» продукта являются инженерными. Фанера и ОСП (ориентированно-стружечная плита) являются наиболее распространенными заменителями стропил. Поскольку эти материалы имеют длину только 8 футов, они используются только для ремонта более коротких стропил.

Толщина ¾ дюйма для фанеры или OSB лучше всего подходит для соединения стропил. Это обеспечит достаточную удерживающую силу для поддержки поврежденного стропила. Используйте те же схемы забивания гвоздей и болтов, что описаны выше. Некоторые подрядчики заявляют, что использование строительного клея в сочетании с крепежом — хорошая идея, и уж точно не помешает. Если хотите, используйте такой продукт, как PL Premium.

Наконец, правило 3’ по обе стороны от поврежденного стропила по-прежнему применимо к этому типу материала. Всегда обрезайте материал по ширине, чтобы он соответствовал ширине существующего пиломатериала.

Стальная пластина перекладины

Более прочный вариант — совместить поврежденное стропило со стальной пластиной перекладины. Пластина для плавания представляет собой плоскую пластину из стали различной толщины, ширины и длины. Вам нужно будет найти местного производителя стали или онлайн-продавца, который производит пластины для перекладин.

Как и фанера или плита OSB, лафетная пластина должна иметь толщину не менее ⅛ дюйма, хотя лучше 14 дюймов. Убедитесь, что он изготовлен с отверстиями для болтов ½ дюйма через каждые 16 дюймов. Наконец, ширина пластины должна быть аналогична ширине существующего стропила.

Как ухаживать за стропильными хвостами

Стропильные хвосты, которые представляют собой концы стропил, выступающие за пределы дома, наиболее подвержены гниению. Если это так, их следует сблизить, чтобы предотвратить провисание концов крыши, что может привести к дальнейшему повреждению водой крыши и фундамента.

На каждый фут, на который приходится стропильный хвост, стропильный хвост должен выступать не менее чем на 2 фута за верхнюю пластину дома. Таким образом, если у вас есть 24-дюймовые стропильные хвосты, которые необходимо совместить, совмещенное стропило должно выходить на 4 фута на чердак по отношению к существующему стропилу.

Используйте те же методы крепления, что и при скреплении стропила изнутри – гвозди 16d. Болты не нужны, если только стропильный хвост не сильно прогнил.

Сколько стоит Sister Rafters?

Стоимость стропильной стропила — это стоимость пиломатериалов, которая является номинальной, и креплений. Если вы используете гвозди 16d только для небольшого участка стропила, то этот проект обойдется вам менее чем в 75 долларов. Если вам нужно полноразмерное стропило плюс лаги или болты с квадратным подголовком, то вы потратите около 200 долларов.

Заключение

Игнорировать повреждения стропил — плохая идея, даже если вы не испытываете огромных снеговых нагрузок. Провисание крыши может привести к повреждению влагой, что может привести к образованию плесени или обвалов крыши. Быстрый осмотр на чердаке или визуальный осмотр снаружи на предмет провисания — это все, что нужно, чтобы предотвратить будущие проблемы с каркасом крыши.

Евгений Сокол

Евгений большую часть своей жизни увлекается рукоделием и особенно любит заниматься творчеством, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Ремонт стропил в зданиях. Конструкционный ремонт деревянных стропил с наименьшим повреждением здания
