Заземление в частном доме своими руками 220в

Содержание

Зачем нужен контур заземления
Делаем заземление на даче
- Каким должно быть качественное заземление
- Монтаж
- Делаем замеры
- Прокладываем заземлитель
Итоги

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

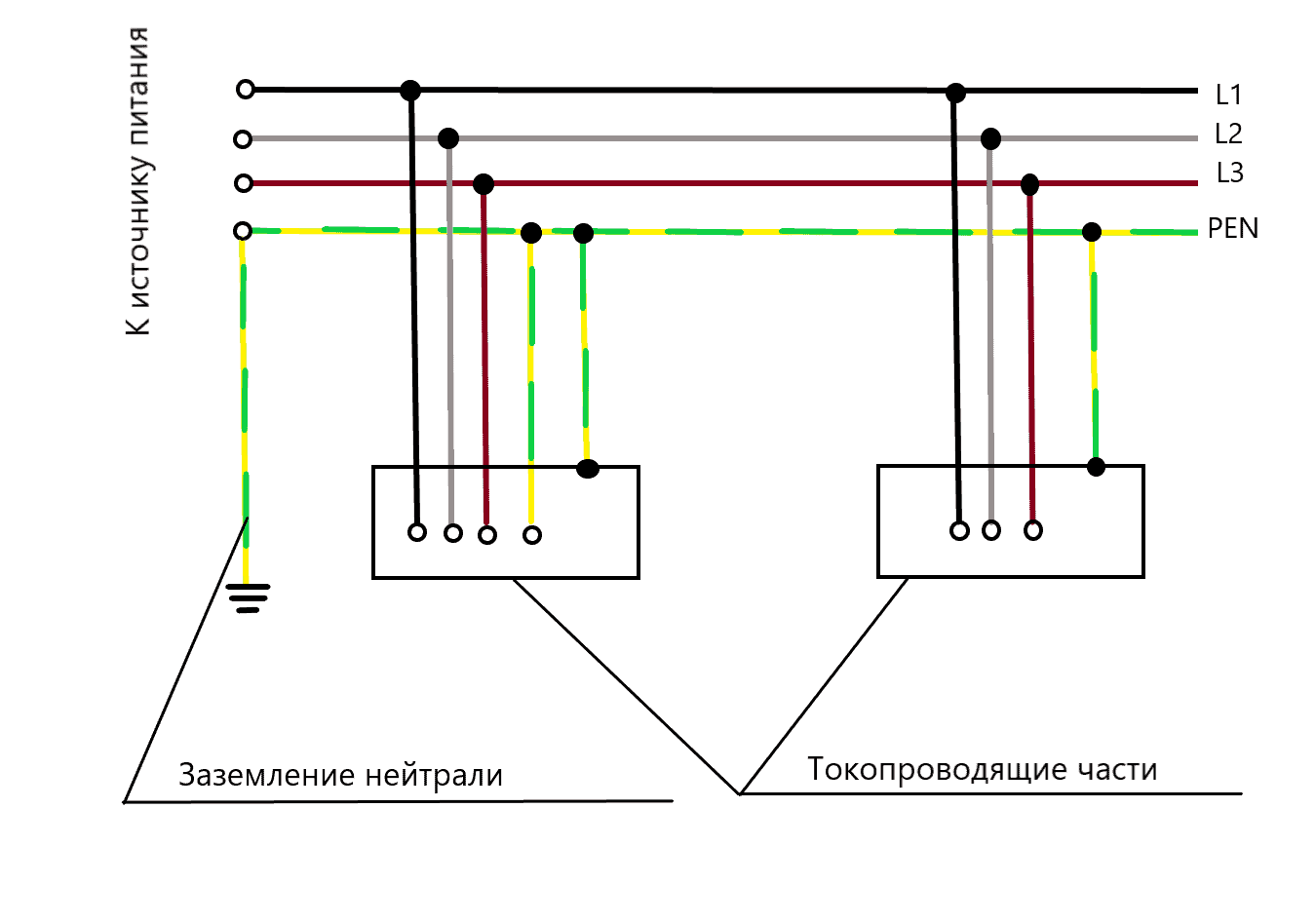

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

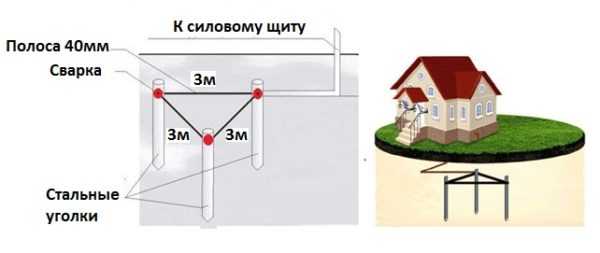

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

Сеть 220 В — сопротивление в пределах 30 Ом.
Сеть 380 В — сопротивление 5—10 Ом.
Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

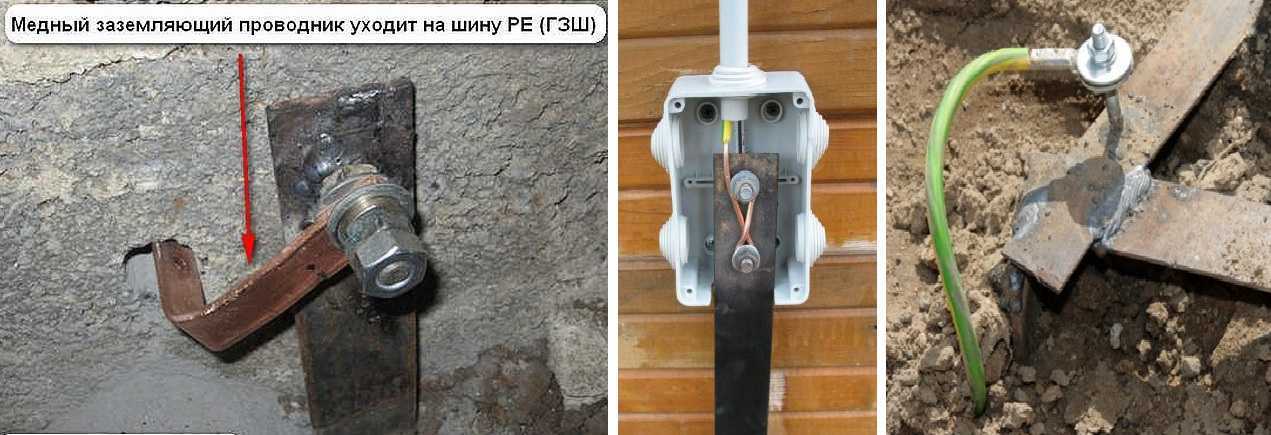

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Причины мерцания света в квартире
Правила монтажа электропроводки в доме самостоятельно
Как выбрать электрические кабеля и провода
Как сделать ввод электричества в частный дом своими руками

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Содержание:

Для чего нужно заземление?
Схема заземления частного дома
Как сделать заземление в частном доме?
Видео заземления в частном доме

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

Выглядеть конструкция должна так, как показано выше на фото:

Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
Сверлим буром отверстие, нужной нам ширины и глубины;
Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

Существует два типа таких работ:

Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.
