Винтовые сваи для домов из пеноблока

Дома из пеноблоков имеют широкую популярность среди застройщиков – в первую очередь из-за удобства кладки пеноблоков и быстроты своего возведения. Однако пеноблочные дома имеют особые требования по возведению для них фундамента. Оптимальным и перспективным фундаментом для пеноблочных конструкций можно назвать фундамент на винтовых сваях.

Содержание

1. Пеноблок как строительный материал
2. Особенности фундамента под пеноблочные дома
3. Виды фундаментов под дома из пеноблока
4. Преимущества свайно-винтового фундамента под пеноблок
5. Особенности монтажа фундамента на винтовых сваях под пеноблочные дома
6. Заключение

1. Пеноблок как строительный материал

Пеноблок – достаточно новый строительный материал. Получают его путем добавления вспенивающих добавок в цементные смеси – в результате строители имеют качественно новый материал прочный, легкий и пористый. Пеноблок производится в промышленных условиях с использованием специального оборудования. Размеры блоков превышают размеры кирпича и могут превышать размеры обычных шлакоблоков. Пористая структура пеноблоков придает им качества, превышающие таковые других стеновых материалов. Прежде всего – удельный вес и способность сохранять тепло.

Стандартные пеноблоки

Этот материал появился сравнительно недавно вследствие развития технологии строительных материалов. Пеноблок имеет ряд схожих параметров с традиционными стеновыми материалами – кирпичом и шлакоблоком:

Монолитность материала
Кладка с помощью цементных составов
Правильная геометрическая форма

В то же время пеноблоки имеют существенное отличие от кирпича и шлакоблока:

Значительно более легкий вес
Возможность легкого отпиливания по нужному размеру
Большая стойкость к влажности по сравнению с блоками из шлака
Габариты превышают таковые для кирпича, и дома из него возводить значительно быстрее, чем кирпичные.
Вес пеноблоков значительно ниже, чем у шлакоблоков, что уменьшает трудоемкость кладки

Работа с пеноблоками не требует больших физических усилий

Однако преимущества пеноблока переходят в недостатки:

Повышенная хрупкость
Недостаточная прочность

В связи с этими особенностями пеноблоков не рекомендуется строить из них дома выше 2 этажей.

2. Особенности фундамента под пеноблочные дома

Структура пеноблоков предопределяет его свойства – такие как недостаточная прочность и хрупкость (по сравнению с кирпичом и шлакоблоком) – следовательно они должны учитываться при возведении фундамента. Любые ошибки в расчетах фундамента и его установки могут привести к повышенным напряжениям на стеновой материал, в частности, отдельные пеноблоки. Если кирпич или шлакоблок легко справляются с ними, то пеноблок может разрушиться.

Таким образом, к фундаменту для пеноблочных построек предъявляются повышенные требования, причем не всегда они могут быть стопроцентно выполнены.

Плитный фундамент на винтовых сваях

3. Виды фундаментов под дома из пеноблока

Традиционно под любые дома из монолитных материалов устанавливаются мощные фундаменты, способные легко выдержать многотонный вес строения. В первую очередь это железобетонные фундаменты трех типов:

Плиные, когда дом устанавливается на монолитную плиту
Ленточные фундаменты, установленные по периметру здания и под несущие стены
Столбчатые фундаменты принимающие распределенную нагрузку, в том числе от особо нагруженных точек

Однако не всегда появляется необходимость в таких фундаментах в случае возведения домов из пеноблоков. В первую очередь это обусловлено весом домов, значительно уступающим весу домов из кирпича или шлакоблока.

Кроме того, возникают трудности с возведением фундамента пеноблочных домов, когда:

Дом возводится на слабых, неустойчивых грунтах
Высок уровень залегания подземных вод
При повышенной пучинистости грунтов
При строительстве домов на сложных рельефах, на склонах

Зачастую качественный фундамент в таких случаях установить невозможно, а, как мы упоминали выше, любые ошибки в возведении фундамента могут сказаться на долговечности такого материала, как пеноблок.

Кроме того, большой проблемой являются достаточно протяженные сроки закладки фундамента – при всей ее трудоемкости, а также необходимость строгой выдержки его в течение сорока-сорока пяти дней. В результате, проблематично построить дом из пеноблока за один летний строительный сезон – половина его уйдет только на возведение фундамента, ведь в случае бетонных оснований это тоже сезонная работа.

Отличным выходом в таких ситуациях оказывается возведение фундамента на винтовых сваях.

Ленточный фундамент

4. Преимущества свайно-винтового фундамента под пеноблок

Перечислим преимущества фундамента на винтовых сваях под пеноблочные дома:

Быстрота возведения – к строительству дома можно приступать сразу после закладки фундамента
Возможность установки свай в слабые, подвижные, пучинистые грунты
Возможность устанавливать фундамент на земле с неровным ландшафтом, даже при значительных ее уклонах
Опора винтовых свай на более прочные слои грунта, что повышает устойчивость фундамента к нагрузкам
Легкий расчет фундамента
Относительная легкость монтажа по сравнению с монолитными ленточным или плитным фундаментами

Значительная экономия средств

К недостаткам свайно-винтового фундамента для домов из пеноблоков можно отнести:

Невозможность постройки подвала или цокольного этажа
Ограничения по весу строящегося дома

Впрочем, последний пункт можно вычеркивать – сами дома из пеноблоков не должны иметь большой вес вследствие конструкционных особенностей стенового материала, о чем было сказано выше.

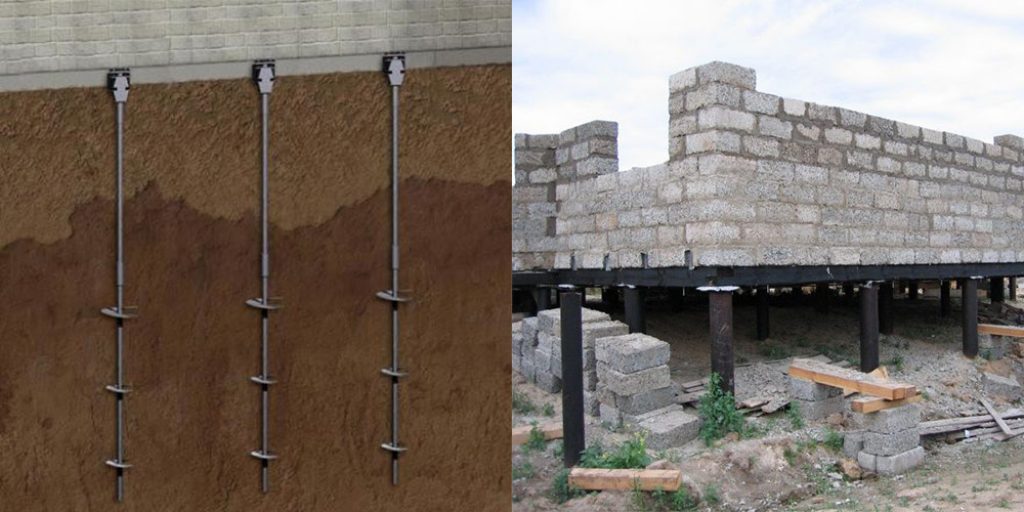

Пеноблочный дом на винтовых сваях

Таким образом, фундамент на винтовых сваях можно считать оптимальным для возведения оснований под дома из пеноблоков.

5. Особенности монтажа фундамента на винтовых сваях под пеноблочные дома

В целом закладка свайно-винтового фундамента под дома из пеноблока аналогична таковому для любых построек и включает в себя:

Планирование фундамента с учетом нагрузок
Подготовка участка для фундамента
Вкручивание винтовых свай
Бетонирование свай, обрезка по уровню
Монтаж ростверка на сваи

Мы уже упоминали об особенностях пеноблока, как строительного материала. Их нужно учесть и в закладке фундамента.

Поскольку пеноблочные дома могут быть значительно тяжелее, чем дома из бруса или каркасные дома из дерева, в расчет свайно-винтового фундамента нужно закладывать соответствующий запас прочности. В большинстве случаев для стандартного двухэтажного дома из пеноблока выбирают сваи с диаметром не менее 108 мм и толщиной стенки 4-5 мм. Расчет несущей способности каждой сваи показывает, что количество их должно быть больше, чем для каркасного дома такого же размера.

Зачастую для придания дополнительной прочности фундамента на сваи устанавливают не обычный деревянный ростверк, а бетонный, вплоть до укладки на сваи монолитной плиты. Таким образом, происходит качественное сочетание свойств свайно-винтового и монолитного фундамента. Используя такие фундаменты, можно возводить на них достаточно массивные дома.

О подобных фундаментах можно прочитать на нашем сайте, здесь.

Заглубление свай также требуется сравнительно большее, чем в фундаментах под более легкие постройки.

Что касается монтажа винтовых свай, то, конечно, предпочтительнее механизированный способ, к этому нужно приготовиться застройщику. Это связано как с высоким стандартным количеством свай на свайном поле, так и параметрами свай, а также глубиной их вкручивания. Вручную заложить фундамент под достаточно большой дом из пеноблока – задача из трудоемких, да и времени потребуется больше, чем с помощью сваебура. Это сэкономит средства на оплату тяжелой техники, но увеличит зарплатную долю строителей, если монтаж будет производиться вручную. Впрочем, для легких построек возможны варианты.

6. Заключение

Строительство дома из пеноблоков может быть произведено в кратчайшие сроки – это обусловлено его особенностями. Но для того, чтобы быстро возвести дом, необходимо использовать и технологии быстровозводимого фундамента. Использование винтовых свай будет оптимальным в данном случае.

Фирма «К-ДОМ» специализируется на закладке фундаментов на винтовых сваях, а также производстве винтовых свай. Наши специалисты могут оказать помощь застройщикам на любом этапе возведения свайно-винтового фундамента с учетом всех особенностей будущего здания, в том числе и построенного и пеноблоков.

Свайный фундамент под дом из пеноблоков: процесс возведения

Свайный фундамент под дом из блоков предусматривается на проблемных грунтах (пучинистая глина или суглинок), если совокупность факторов не позволяет возвести опорное основание иного типа. При использовании винтовых или буронабивных опор, работы по возведению фундаментного основания под дом из пеноблоков удается легко выполнить своими руками.

Содержание

1 Виды свайных оснований
2 Свайный фундамент: винтовые опоры
- 2.1 Устройство ростверка
- 2.2 Цоколь и отмостка

Виды свайных оснований

Если на участке застройки залегают грунты со слабой несущей способностью, грунтовые воды поднимаются близко к поверхности почвы, а сама почва промерзает на значительную глубину, стоит подумать об использовании в качестве фундамента под дом опорного основания из свай.

Для пеноблочных домов чаще всего используются винтовые или буронабивные сваи

Небольшой жилой дом из пеноблоков нецелесообразно возводить на забивных железобетонных сваях по следующим причинам:

Железобетонные изделия отличаются высокой стоимостью, что скажется на повышении затрат на возведение дома.
Технологический процесс погружения свай в грунт потребует применения специальной техники, аренда которой достаточно дорого стоит. Сваебойная техника обладает значительной массой, поэтому для ее доставки к месту строительства требуются оборудованные дороги и проезды.

Пеноблочный дом лучше всего возводить на винтовых или буронабивных сваях, каждый тип опор применяется в определенных условиях. Обычно основа из буронабивных свай возводится в глубоко промерзающих грунтах, в остальных случаях, жилой дом из пенобетонных блоков монтируется на винтовых опорах.

Свайный фундамент: винтовые опоры

Благодаря легкости возведения, блочный дом на винтовых сваях можно построить за пару недель

Рассмотрим вариант возведения жилого дома из пенобетона на винтовых свайных опорах. Для устройства фундамента этого типа не требуется специализированная техника и инструмент, работу вполне по силам выполнить 3 рабочим.

Винтовые опоры представляют металлический полый стержень с заостренным концом. Внизу опорных элементов приварены лопасти, которые при вращении сваи, помогают её погружению в грунт. Существует две разновидности лопастей: сварные и литые.

Литые конструкции обладают более высокой прочностью и надёжностью, в местах сварного шва, особенно при недостаточной изоляции, наблюдается развитие очагов коррозии, которые значительно ослабляют опору, а со временем приводят ее в полную негодность.

Опоры вставляются в специально подготовленные приямки, проверяется их вертикальное положение, после чего начинается вкручивание в грунт.

Вращение выполняется по часовой стрелке до полного упора сваи, работу выполняют 2 рабочих, которые погружают сваю, используя специальное приспособление. На верхнем конце винтовых опор существует специальное отверстие, именно через него пропускается вращательный механизм, который помогает сваям опускаться в толщу грунта. Частные застройщики часто используют лом, который пропускается через отверстие в свае. На лом одевают отрезки труб, при воздействии на них происходит вкручивание опоры.

Рекомендуем посмотреть видео, как самостоятельно произвести монтаж опор.

Перед началом погружения винтовых элементов, стоит обработать их специальными защитными составами от коррозии.

Все дело в том, что покрытие сваи травмируется, проходя сквозь толщу грунта. На поверхности металла образуются царапины, которые служат открытыми воротами для возникновения коррозии, особенно быстро сваи разрушаются в мокрой почве (например, глинистой), поэтому дополнительная обработка элементов никогда не будет лишней.

Устройство ростверка

Ввинчивание отдельных свайных стержней фундамента предусматривается по периметру здания, а также под внутренними несущими стенами и перегородками. Расстояние между опорами обычно составляет от 1,2 до 1,5 метров.

Когда все сваи ввинчены в грунт, можно приступать к обрезке выступающих частей опор. Очень важно соблюдать единый уровень стоек фундамента, возвышающихся над грунтом. При обрезке стараются удалить ту часть ствола, в которой была проушина для завинчивания элементов в землю.

После обрезки свай, полая часть труб заполняется бетонным раствором, после чего накрывается металлическим оголовником. Оголовник приваривается к стержню свайной опоры, надёжно закрывая доступ сырости и атмосферным осадкам.

Для объединения всех опор в единый фундаментный пояс, необходимо возвести специальную конструкцию – ростверк.

Посмотрите видео, как возвести ростверк своими руками без помощи профессионалов.

Ростверк фундамента выполняется из дерева, монолита или металлического проката (балок, швеллера), для дома из пеноблоков, построенного на глинистой почве, идеальный ростверк получается из швеллера, настеленного по оголовкам в положении полками вниз.

Верхняя площадка металлического проката имеет ровную поверхность, по которой легко проложить гидроизоляцию и первый ряд пеноблоков. От того, насколько ровно выложен первый ряд блочной кладки, зависит качество стен жилого помещения, устойчивость строения и его прочность.

Цоколь и отмостка

Дом на сваях обычно требует устройства цокольной облицовки, которая защитит пространство под домом от ветров, осадков и низких температур. Оборудованный цоколь помогает сохранить тепло на первом этаже пеноблочного дома, улучшает внешний вид самой постройки и служит для надёжной защиты конструкции от неблагоприятных факторов.

Свайный фундамент для дома из блоков можно скрыть за забиркой из кирпича или монолитного железобетона. Пространство между сваями можно закрыть сайдингом, подбирая цвет в стиле отделки наружного фасада здания. Вариантов для устройства цоколя множество, всегда можно найти самый приемлемый вариант для каждого здания.

Отмостка для дома из пеноблоков на винтовых сваях необходима также, как для любого другого здания.

Отмостка выполняется обычно с уклоном от стены, что помогает уберечь фундаменты и подвальные помещения от выпадающих атмосферных осадков. Утепленная отмостка помогает сохранять тепло, особенно актуально устройство такой конструкции при наличии подвала или техподполья.

Переосмысление бетонных фундаментов, альтернативы бетонным фундаментам

Традиционные дома в штате Мэн строились на фундаменте из бутового камня, с небольшим количеством раствора для скрепления камней или без него. Эти фундаменты часто были достаточно глубокими, чтобы их можно было использовать в качестве корневого погреба.

Майкл Мейнс

ЗДЕСЬ, В МЭНЕ, мы строим дома с подвалами и бетонными фундаментными стенами. По крайней мере, таково общепринятое мнение; есть много причин переосмыслить этот подход.

Традиционно дома в штате Мэн строились на фундаменте из бутового камня, с небольшим количеством раствора для скрепления камней или без него. Эти фундаменты часто были достаточно глубокими, чтобы их можно было использовать в качестве погреба, иногда в них помещалась цистерна для дождевой воды, а позже они были приспособлены для размещения установок центрального отопления и водонагревательных приборов, но только в самых красивых домах были подвалы, достаточно высокие, чтобы человек мог стоять прямо. Эти фундаменты пропускают воздух и воду, способствуют ухудшению качества воздуха в помещении, и их трудно улучшить или изменить. Позже стали часто использовать бетонные блоки. По мере развития технологий формирования и укладки фундаментов из литого бетона они в настоящее время доминируют на рынке.

Недостатки бетонных фундаментов

Бетонные фундаменты, армированные стальными стержнями, прочны, долговечны и в некоторой степени устойчивы к фильтрации грунтовых вод. Их основная цель — удерживать здания, и теперь они включают в себя оборудование, чтобы здания не двигались во время шторма или землетрясения. Они также имеют относительно недорогую площадь в квадратных футах, удобны для размещения и доступа к механическим системам, и во многих случаях они готовы для обеспечения жилой площади. В некоторых ситуациях они по-прежнему являются лучшим вариантом. Но у них есть несколько недостатков, которые стоит учитывать:

Фундамент — это дыра в земле, в которую хочет попасть вода. Особенно в районах с постоянно высоким уровнем грунтовых вод (уровень грунтовых вод ниже уровня земли), а также в местах, где уровень грунтовых вод лишь изредка поднимается, трудно предотвратить попадание воды в фундамент из-за неослабевающего гидростатического давления. (Гидростатическое давление — это сила, с которой вода или другая жидкость выталкивается наружу под действием силы тяжести и экспоненциально увеличивается с глубиной жидкости.) Наличие хорошей дренажной системы по периметру помогает, особенно когда дом построен на склоне, поэтому стоки могут привести к под открытым небом. Но многие стоки фундамента ведут к водоотливному насосу, которому требуется электричество, чтобы сдерживать грунтовые воды. Бетон может содержать дополнительный портландцемент или добавки, такие как примеси пуццолана, которые уплотняют бетон, закупоривая его поры и уменьшая фильтрацию воды. Строительные нормы и правила штата Мэн требуют «влагонепроницаемости», обычно тонкой битумной эмульсией, наносимой на стены ниже уровня земли для замедления проникновения воды, но она не выдерживает сильного гидростатического давления. В более эффективных системах используется эластомерная мембрана, жидкость, которая распыляется или накатывается на бетон для создания резиноподобной водонепроницаемой поверхности, или водонепроницаемая мембрана, применяемая в виде листа для создания непроницаемого барьера. Другой подход заключается в использовании коврика с ямочками, такого как пластиковый ящик для яиц, который направляет любые грунтовые воды в канализацию по периметру, прежде чем они могут вызвать проблемы. Иногда используется смесь систем.

Даже с этими системами, и особенно без них, бетонные фундаменты имеют тенденцию быть влажными. Поверхность бетона может казаться сухой, потому что влага испаряется в воздух в помещении. Но влага присутствует и обеспечивает питание для плесени и грибков, что приводит к запаху подвала, с которым мы все знакомы, и способствует ухудшению качества воздуха в помещении по всему дому.

Бетон — плохой изолятор. Единственными распространенными строительными материалами, которые лучше проводят тепло, чем бетон, при R-0,08/дюйм являются сталь и алюминий. Бетон в 15 раз более электропроводный, чем деревянный каркас, и в 50-80 раз более электропроводный, чем пенопласт. Пока он не треснул, бетон считается воздухонепроницаемым, что может привести жильцов к мысли, что неизолированные бетонные стены не тратят энергию впустую. Утепление стен подвала требуется строительными нормами для новых домов, но некоторые строители используют исключение, которое позволяет вместо этого утеплить первый этаж, что почти никогда не является эффективным подходом из-за всех обходов в подвальное пространство. Другие строители устанавливают изоляцию из пенопласта снаружи, но обрезают ее чуть ниже уровня земли, чтобы не покрывать ее. Мало того, что это нарушение кодекса, оно оставляет незащищенной часть стены фундамента, которая соприкасается с самым холодным воздухом, часть выше уровня земли.

Производство портландцемента, «клея», который скрепляет заполнитель для создания бетона, является основным источником выбросов парниковых газов, на его долю приходится около 8% всех выбросов в мире. Есть способы уменьшить количество портландцемента, необходимого для фундамента, но самый простой — это уменьшить количество используемого бетона.

При всех возможных проблемах, почему мы до сих пор строим на фундаменте? Альтернативы становятся все более распространенными, особенно в мире высокопроизводительных зданий. Для тех, кто все еще строит подвалы, их можно спроектировать и построить так, чтобы они были безопасными и удобными; это стоит значительно больше, чем традиционный, простой подход, хотя в большинстве случаев это все же дешевле, чем строительство нового помещения выше класса. Но, по моему опыту, все еще трудно найти научные знания о том, как спроектировать и построить хороший фундамент. Даже когда я подробно рассказываю о том, как построить фундамент, который будет теплым и сухим, с хорошим качеством воздуха в помещении, я почти всегда вижу, что строитель внес изменения, когда я посещаю строительную площадку.

Greener Options

По этим причинам, как и многие экологические проектировщики, архитекторы и строители, я предпочитаю по возможности избегать заливки бетонных фундаментов с подвалами. Вот некоторые из вариантов, которые я использовал:

Сплошной плитный фундамент по проекту, построенному компанией Ecocor из штата Мэн. Фото предоставлено Майклом Мейнсом.

Пространство для обхода. По сути, это короткий подвал, построенный аналогично. Есть две версии: вентилируемая и невентилируемая. Предполагается, что вентилируемые подполья должны обеспечивать достаточный приток воздуха через внешние вентиляционные отверстия, чтобы воздух оставался сухим, а поверхности — свободными от конденсата (и, как следствие, роста плесени и грибка). К сожалению, то, что на самом деле происходит в каждом вентилируемом подполье, в котором я был, заключается в том, что вентиляционные отверстия пропускают теплый влажный воздух в подполье во влажные месяцы, где он конденсируется на прохладных поверхностях. Предполагается, что первый этаж утеплен, но наиболее распространенными продуктами, используемыми для этого, являются стекловолоконные плиты, которые плохо выдерживают колебания влажности и мало блокируют поток воздуха через изоляцию, снижая ее эффективность. Вентиляционные отверстия зимой пропускают холодный воздух в подполье, поэтому люди закрывают их пенопластовыми заглушками и больше никогда не открывают. Короче говоря, вентилируемые подполья не работают должным образом.

Приподнятая плита с защищенной от мороза балкой мелкого заложения по периметру. Фото предоставлено Майклом Мейнсом.

Герметичные подполья могут быть хорошим вариантом: они стоят дешевле, чем цельные фундаменты, и содержат меньше бетона и пены, наносящих вред климату. Они по-прежнему могут обеспечить доступ для механических систем, а более высокий уровень пола должен привести к меньшему количеству фильтруемых грунтовых вод, чем при полном фундаменте. Проведя много времени в подвальных помещениях, в них не очень весело работать, и, конечно же, их нельзя позже превратить в жилое пространство. Но, если все сделано правильно, они могут быть эффективными.
Плита на уклоне. Часто связанные с более дешевыми домами, они стоят меньше, чем фундаменты с подвалами, потому что они требуют меньше земляных работ, меньше материала и меньше труда. Но их также можно использовать в высококачественных домах. Есть несколько способов построить плиты по уклону; один из обычно используемых называется монолитным с перевернутым фундаментом. Они могут хорошо работать, если они правильно детализированы, но большинство из них не изолированы должным образом, и большинство из них не возвышаются над уровнем земли в той мере, в какой они должны быть — наши строительные нормы требуют не менее 6 дюймов от уровня земли до любого деревянного каркаса или сайдинга ( наличие дробленого или упавшего камня на уровне не отменяет этого требования, несмотря на аргументы, которые я слышал). На самом деле, большинство добросовестных строителей предпочитают оставлять 8-12 дюймов над уровнем земли, чтобы свести к минимуму разбрызгивание воды и связанный с этим ущерб. Вариантом является то, что я называю приподнятой плитой, плитой с морозостойкой стеной или балкой по периметру. Это начинается с того, что выглядит как короткая фундаментная стена, либо простирающаяся ниже линии промерзания до уступа, либо защищенная от промерзания пенопластовой изоляцией. Внутренняя часть заполнена и изолирована, и в большинстве случаев сверху заливается бетонная плита. Несколько проектировщиков и строителей, в том числе и я, сейчас экспериментируют с отказом от бетонной плиты и укладкой чернового пола прямо поверх изоляции. Есть много деталей, которые нужно учитывать, но пока все отчеты о нескольких проектах по всей стране с этим типом фундамента положительные.
Другой вариант плиты по уклону называется плитой-основой. В соответствии с европейскими системами, жесткая пена используется для создания изолированной конструкции, похожей на ванну, в которую помещается конструкционная бетонная плита. Несколько производителей продают продукты из пенопласта для этого типа систем, или вы можете сделать их сами.

Полноразмерный монолитный бетонный фундамент «дневного света» или «выходного» фундамента. Фото предоставлено Майклом Мейнсом.

Альтернативы бетону

Что делать, если вы хотите полностью отказаться от бетона? Есть несколько вариантов:

Спиральные опоры, прочные металлические столбы, просверленные в земле, которые могут поддерживать дом или настил, являются альтернативой бетонным подвалам. Хотя они еще не получили широкого распространения, они имеют долгий и успешный послужной список в США и Канаде. Фото предоставлено Techno Metal Post.

Постоянный деревянный фундамент (PWF). Наши строительные нормы и правила позволяют строить фундаменты из обработанных под давлением пиломатериалов с соблюдением списка требований. PWF впервые приобрели популярность в 1980-х годах, и многие фонды той эпохи до сих пор находятся в хорошем состоянии. Другие потерпели неудачу, часто из-за давления грунтовых вод и фильтрации. Многие из нас, пытающихся уменьшить свой углеродный след, в прошлом насмехались над деревянными фундаментами, но теперь присматриваются к ним еще раз. На сегодняшний день я не использовал деревянный фундамент, но вскоре, возможно, сделаю пристройку к моему дому, которую я намерен сделать максимально низкоуглеродной.
Основания для опор. Эта категория охватывает много вопросов. Первый новый дом, который я помог построить в начале 1990-х годов, стоял на бетонных опорах диаметром 10 дюймов. (Они торчали из земли намного дальше, чем, как я теперь знаю, было безопасно, но дом все еще стоит.) Когда круглые бетонные опоры не подходят с эстетической точки зрения, вы можете купить или сделать конические квадратные версии. Для дома опоры должны простираться ниже линии промерзания и должны быть укреплены, чтобы они не сломались, когда на них давит мороз. Они также должны быть рассчитаны на боковое сопротивление — несмотря на то, что они выдерживают «гравитационные нагрузки», термин инженеров для вертикальной нагрузки, довольно легко рассчитать, обеспечивая устойчивость к ветровым и сейсмическим нагрузкам, которые обычно действуют на дом сбоку, может быть труднее. фигура. На одной работе, в которой я участвовал, в прибрежной зоне с сильным ветром, инженер определил секцию сплошной бетонной стены, чтобы обеспечить устойчивость к боковым нагрузкам, потому что опор, которые мы использовали в других местах, было недостаточно. Аналогичный подход, который я планирую использовать в предстоящем проекте, — это мини-фундамент: небольшой фундамент на всю глубину, чтобы обеспечить место для инженерных коммуникаций и скрепить конструкцию, но остальная часть дома будет на опорах.
Другим набирающим популярность видом свай являются винтовые металлические сваи. Выглядят как круглый столб забора из оцинкованной стали со шнеком внизу. Оператор вбивает их в землю, как большой винт, при этом столбы разного размера и глубины обеспечивают разную несущую способность. Компания Techno Metal Post of Maine, принадлежащая Майку Брошу, только что установила десять спиральных свай для пристройки, которую я разработал. При средней цене 300 долларов за сваю это было намного дешевле, чем бетонный фундамент, и намного проще, быстрее и дешевле, чем рытье и установка бетонных опор. Плюс углеродный след меньше.
Третьим типом системы пирса является конструкция с опорным каркасом, также называемая конструкцией сарая с опорой. Этот подход имеет структурные стойки, которые поддерживают стены, полы и крышу, непосредственно заглубленные, поэтому они также обеспечивают некоторое боковое сопротивление. Хотя в некоторых хорошо построенных домах используется этот подход, он обычно считается более подходящим для неотапливаемых хозяйственных построек из-за сложности с такими деталями, как герметизация воздуха.
Для всех опорных систем необходим каркасный пол, и многие люди беспокоятся о холодных полах. Если уделять внимание воздушной герметизации и изоляции, в том числе уменьшению тепловых мостов, фальшпол должен ощущаться примерно так же, как и любой другой пол, а потери тепла не должны сильно отличаться. Преимущество заключается в том, что в отличие от бетонных плит, которые требуют изоляции с относительно высоким уровнем выбросов углерода (пенопласт или минеральная вата), полы, построенные на опорах, могут быть сделаны из древесины, связывающей углерод, и изолированы целлюлозой, связывающей углерод. Может быть сложно иметь дело с механическими системами в доме, построенном на опорах; в том числе мини-подвал, как уже отмечалось, является одним из вариантов.

Каркасный пол необходим при любой системе опор. При должном внимании к воздушной герметизации и изоляции фальшпол должен ощущаться примерно так же, как и любой другой пол. Преимущество заключается в том, что, в отличие от бетонных плит, полы, построенные на опорах, могут быть сделаны из дерева, связывающего углерод, и изолированы целлюлозой, связывающей углерод. Фото предоставлено Techno Metal Post.

Какой тип фундамента вам подходит? Ответ на большинство вопросов в строительной науке: «Это зависит». Преимущества и недостатки есть у каждого из вариантов. Просто учтите, что, возможно, обычный, полный фундамент может быть не лучшим вариантом для вас, и убедитесь, что вы работаете с кем-то, кто понимает, как правильно внедрить выбранную вами систему. G&HM

Эта статья появилась в осеннем выпуске журнала Green & Healthy Maine HOMES за 2020 год. Подпишитесь сегодня!

Найдите экспертов из штата Мэн, которые специализируются на здоровых и эффективных домах, в Business Directory Green Homes .

Подробнее: Строительная наука 101

Design / BuildGuest Пользователь 5 ноября 2020 г. бс 101, строительная наука 101, строительная наукаКомментарий

0 лайков

что нужно для постройки в 2 этажа, глубина постройки одноэтажного и двухэтажного коттеджа, какой лучше выбрать

Жилые дома из пеноблоков очень популярны в современном строительстве, так как имеют отличные теплоизоляционные характеристики, а их сооружение требует небольших затрат. Чтобы такое здание надежно служило долгие годы, на этапе планирования необходимо в первую очередь выбрать подходящий тип фундамента.

Основание под пеноблоки может быть разным, и его выбор зависит от многих факторов, поэтому перед закладкой фундамента важно правильно произвести все расчеты и внимательно изучить особенности земельного участка.

Особенности

Пеноблок считается хорошим материалом для домостроения, но основным его недостатком является высокая гигроскопичность и склонность к деформации. Если не учитывать эту особенность при выборе фундамента, то со временем дом из пеноблоков можно разрушить.

Чтобы свести к минимуму риск образования трещин в стенах здания, необходимо предусмотреть основание с качественной гидроизоляцией, особенно для зданий, основание которых расположено ниже уровня подвижки грунта. Чаще всего для таких домов выбирают «плавающий» фундамент, он недорогой и отлично амортизирует подвижки грунта. Кроме того, нужно дополнительно увеличить высоту «подушки» до 50 см.

Устанавливая основание под пеноблочный дом, также следует выполнить качественную отсыпку, состоящую из нескольких слоев песка. Выравнивается по горизонтали с помощью гидравлического уровня и тщательно уплотняется катками.

Огромную роль в фундаменте играет гидроизоляция. Поэтому перед формированием песчаной «подушки» траншеи закрывают листами рубероида, а швы промазывают битумом. В том случае, если на территории земельного участка, где ведется строительство, грунтовые воды расположены близко к поверхности земли, то необходимо проложить дренажные трубы.

Перед тем, как определиться с типом фундамента, необходимо также учитывать следующие нюансы:

Особенность рельефа;
состояние почвы;
время строительства;
смета работ

При этом особое внимание следует уделить общим параметрам будущего дома. В первую очередь это касается этажности, размеров комнат, расположения дверей, окон и типа конструкции кровли. От вышеперечисленных показателей будет зависеть массивность конструкции и особенности фундамента.

Проект

Любое строительство начинается с проектирования, не является исключением и установка фундамента. Для дома из пеноблоков фундамент нужен прочный и надежный. Независимо от того, планируется строительство одноэтажного или двухэтажного дома, закладка фундамента выполняется с предварительной оценкой грунта. Для этого изучают равномерность швов, прочность грунта и его склонность к усадке, затем в проект вносят чертежи самого здания.

При строительстве домов на глинистом грунте и зыбучих песках важно предусмотреть специальную защиту и соорудить хорошую гидроизоляцию. Конечно, пеноблоки лучше всего устанавливать на устойчивый грунт, но большинство участков размещают на глине, поэтому их разработка требует специальной оценки грунта и правильной установки основания, так как малейшие неточности будут отражаться на эксплуатации. здания.

Конструкция также зависит от уровня грунтовых вод : если они расположены близко к почве, здание может быть затоплено, а грунт осядет, что приведет к коррозии фундамента.

Если размеры дома небольшие (6х6 м), то для устройства фундамента подходит небольшая глубина, постройки в 2 этажа тяжелые, поэтому строятся на глубоком основании, способном выдерживать значительные нагрузки. В проекте также должен быть указан вес отделочного материала.

Стены в домах могут быть кирпичными, бетонными или обшитыми деревом. Кроме того, большие постройки размером 10х10 м часто дополняют мансардой и колоннами, в связи с этим увеличивается нагрузка на основание и ее необходимо правильно рассчитать.

После того, как учтены все вышеперечисленные факторы, проектируется фундамент и начинается непосредственное строительство. Чертежи можно подготовить как самостоятельно, так и воспользоваться услугами специалистов.

Проект 6х6

Проект с мансардой 10х10

Оплата

Прежде чем строить фундамент под дом из пеноблоков, необходимо не только грамотно составить проект, но и точно рассчитать все размеры и расход материала. Огромную роль в расчете играет масса всех конструкций, а также ширина, глубина и площадь фундамента. , поэтому в первую очередь определяют вес будущего дома, а уже потом рассчитывают площадь основания. Этот показатель зависит от типа конструкции и рассчитывается путем умножения ширины на длину фундамента. Для выбора оптимальной глубины заложения основания следует учитывать уровень промерзания грунта.

Если подошва ставится на каменистый грунт, то делается заглубление 0,5 м; для грунта с низким коэффициентом промерзания высота не должна превышать 1 м.

Немаловажную роль при возведении фундамента сыграет и расчет самих материалов. Перед укладкой необходимо определить количество арматуры, бетона и свай. Это поможет избежать лишних затрат, и сократить время строительства дома. Объем бетонной смеси рассчитывается просто: площадь фундамента умножается на его высоту.

Что касается количества арматуры, то ее расчеты намного сложнее, так как зависят от веса здания, типа грунта и типа основания. Чем тяжелее конструкция, тем толще нужна арматура. Как правило, для устройства фундамента используется ребристая или гладкая арматура. При этом последнего требуется в 2 раза меньше, так как его берут из расчета 30 см на одно соединение. Для определения количества свай площадь основания делится на сечение одной сваи, получается общее количество свай.

Как сделать?

Пеноблок – прочный, легкий и надежный строительный материал, изготавливаемый из ячеистого бетона. Поэтому дома, построенные из пеноблоков, отличаются небольшой статической нагрузкой, и для них можно выбрать облегченные варианты цоколя. Фундамент для конструкции можно заложить своими руками. Чтобы работа была выполнена правильно, важно выполнять все этапы монтажа поэтапно и соблюдать определенную последовательность. Закладка фундамента различается в зависимости от его типа.

Ленточный фундамент

Сначала необходимо вырыть траншею глубиной не более 50 см. Перекапывать грунт необходимо как под будущие несущие стены, так и по всему периметру дома. Основание делается по предварительным расчетам, и оно должно быть на 10 см шире стен.

На дно траншеи укладывается песчаная подушка и засыпается дополнительным щебнем. Толщина каждого слоя составляет примерно 10 мм. После тщательной утрамбовки подушки подготавливают опалубку и устанавливают арматурный каркас. Для каркаса лучше всего использовать прутья диаметром 10 мм. Затем траншею следует залить бетоном, раствор равномерно распределить по всей рабочей площади. В том случае, если строительство ведется летом, бетон быстро сохнет. Для предотвращения растрескивания его следует периодически поливать водой и накрывать пленкой.

Как правило, строительство дома можно начинать через 10 дней после полного высыхания фундамента. , основание за этот период времени становится прочным и готовым выдержать нагрузку конструкции. Если уровень грунтовых вод высокий, то следует защитить фундамент от подтопления. С внутренней стороны опалубки закрепляют гидроизоляцию в виде гидростеклоизола или рубероида и дают опалубке дополнительное время для застывания.

Фундамент с гидроизоляцией считается готовым через месяц.

Столбчатый фундамент

Такой тип основания выбирают в том случае, когда пеноблочный дом строится на слабом грунте, состоящем из суглинка, торфа и глины. Такой фундамент надежно защищает строение от промерзания и пучинистости грунтов Стойки для фундамента выбираются из железобетона, их следует размещать в местах больших нагрузок , несущих стен и углов фасада. Столбы закапывают на глубину 1 м на расстоянии 1,5-2 м.

Для домов, этажность которых 3, столбчатый фундамент дополнительно армируется специальным ростверком из железобетона. Опалубка в этом случае отличается своим дном, которое поддерживается установленными в грунт подпорками. После того, как опалубка готова, к ней с помощью вязальной проволоки и монтажных петель прикрепляют арматурный каркас.

Для работы лучше всего использовать стержни диаметром 8 мм, а для заливки выбрать марку бетона М 200.

Плавающий фундамент

Этот фундамент подходит для всех типов грунта, за исключением глины. Основание представляет собой монолитную плиту, которая может перемещаться вместе с землей, защищая стены конструкции от повреждений и трещин.

Для изготовления такого фундамента необходимо сначала выкопать котлован глубиной не менее 60 см под всю площадь строения, затем уложить подушку, состоящую из слоя песка (25 см) и щебня (15 см ). После этого обязательно устраивают армирующий каркас и гидроизоляцию. Для каркаса используйте прутья диаметром 8 см и соблюдайте между ними шаг 25 см.

Что касается цокольного этажа для домов, в проекте которых предусмотрен цокольный этаж, то он требует особых технологий выполнения. Главной особенностью такого основания будет глубина, поэтому под фундамент выкапывают глубокий котлован и по периметру фундамента создают пространство, которое будет давить на стены вне толщи грунта.

Ровность траншеи следует проверить лазерным уровнем, после чего можно засыпать гравием, песком и укладывать гидроизоляцию. Вдоль стенок траншеи устанавливается опалубка; он может быть изготовлен из любого строительного материала: полимерных, металлических или асбестовых труб.

Наружная часть опалубки должна быть скреплена стяжками или откосами.

Внутри опалубки для армирования монтируется металлический пояс из стержней диаметром 16 мм. В итоге получается конструкция, напоминающая клетку, ее стенки не должны касаться верхней поверхности, а дно будущей заливки. Стержни каркаса должны быть соединены друг с другом внахлест, а в угловых частях фундамента, не взбалтываясь, загнуться. Крепить каркас лучше всего электросваркой или вязальной проволокой. Завершающим этапом работы будет заливка раствора, проводить ее нужно послойно. После заливки каждый слой выравнивается.

Кроме того, в качестве опор для фундамента часто используют винтовые сваи, которые вкручивают в грунт ниже уровня промерзания грунта. Установку свай необходимо проводить аккуратно, поэтому правильность их фиксации проверяют лазерным уровнем. После закручивания свай внутрь труб заливают бетон, а сверху закрывают наконечниками.

Советы

Строительство дома из пеноблоков необходимо начинать с проектирования и выбора типа фундамента, от которого будет зависеть прочность и срок эксплуатации здания. Если кладка основания осуществляется самостоятельно, то новичкам в этом процессе помогут советы опытных специалистов.

Перед установкой фундамента обязательно нужно исследовать грунт участка. Для этого предварительно выкапывают колодец глубиной 2,5 м, берут пробы грунта и выявляют их состав. В зависимости от этого определяется тип фундамента. Для участков со слабым грунтом лучше всего выбирать ленточный фундамент.
Большое внимание следует уделять глубине промерзания грунта, обычно она составляет от 1 до 2 м.

Для участков, где уровень грунтовых вод проходит вблизи почвы, целесообразно сооружать монолитные плиты. Это будет самый дешевый вариант, так как при укладке ленточного основания также потребуется система водоотвода и система гидроизоляции, что повлечет за собой значительные затраты на покупку материала, замедлит процесс строительства.
Проект фундамента должен составляться с учетом дополнительных пристроек к дому, а также наличия или отсутствия подвального помещения. Большинство загородных домов в своей планировке имеют подвальные помещения, поэтому для них необходимо выбирать ленточные фундаменты и позаботиться о качественном дренаже.

Если вам необходимо быстро и недорого установить фундамент, лучшим выбором будет свайный фундамент, монолитные плиты считаются дорогими, поэтому их установка потребует больших затрат.
