Фото дымоходов: 120 фото эксплуатации и установки печных труб

120 фото эксплуатации и установки печных труб

Для того чтобы сделать правильное устройство дымохода, необходимо иметь подробную схему данного сооружения. Неправильная кладка может спровоцировать скопление вредных токсических веществ внутри помещения. Проводить подобные работы должен высококвалифицированный специалист, который знает все о подобном сооружении.

Правильный уровень дымовой тяги обеспечивает быстрый вывод угарных газов за пределы жилого пространства. Такое сооружение представляет собой своеобразный пенал, который удаляет едкие продукты горения.

В специализированных отделах представлено несколько моделей дымоходов. Они отличаются по своему строению и материалу из которого они изготовлены. В нашем руководстве представлена подробная инструкция, как сделать дымоход для печи своими руками.  Рекомендации опытных специалистов значительно облегчают поставленную задачу.

Виды дымоходов

Отводные шахты через которые осуществляется вывод вредных газов, насыщенных продуктами горения, требуются не только для стандартных печек, но и для каминов и газовых котлов. На сегодняшний день известно несколько видов дымоходов. К ним относят:

Прямо потоковый. Эта разновидность считается популярным сооружением, которое чаще всего используют для обустройства жилого пространства. Единственным недостатком такого дымохода является быстрая теплопотеря. Помимо токсических веществ здесь улетучивается большая часть тепловой энергии.

Прямо потоковые трубы с перемычками. Они задерживают большую часть тепла в процессе сгорания материалов. Эту конструкцию довольно часто используют в банях. Такой дымоход длительного горения для печи требует постоянной чистки. Зола быстро оседает на поверхности перемычек, тем самым препятствуя быстрому выведению ядовитых веществ.

Прямо потоковый дымоход с лабиринтом. Эта разновидность отличается высокой теплоотдачей. Угарные газы проходят через многочисленные перемычки. Они быстро нагревают стенки дымохода, тем самым способствуют максимальному прогреванию помещения.

Колпаковый. Его применяют для русской печи. Раскаленный дым быстро подымается вверх, где постепенно начинает остывать. После этого он опускается по своду дымоходной кладки. Единственным недостатком подобного сооружения является его неравномерное прогревание.

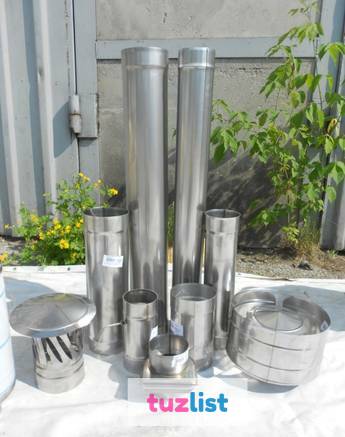

Модульный. Они изготавливаются из металлического сплава. Они предназначены для отопительных систем работающих на газу. Металлические дымоходы для печей способны справиться с кислотными соединениями продуктов горения метана. Кирпичная кладка в этом случае быстро разрушиться.

Устройство дымохода

Эффективная работа дымоходной шахты, напрямую зависит от нескольких критериев. Например, сечения, высоты и материала из которого он выполнен.

Что необходимо учитывать в процессе устройства подобной конструкции:

Опытные специалисты рекомендуют выбирать цилиндрическую форму дымохода. На её поверхности собирается минимум сажи. Такая форма максимально сохраняет выработанное тепло внутри помещения.

Размер выходного отверстия отопительного устройства должен быть немного меньше, чем сечение дымоводного канала. Если диаметр будет немного больше, то понадобится дополнительный переходник, который будет регулировать процесс выведения дыма.

Особое внимание необходимо уделить горизонтальной части конструкции. Теплый воздух быстро движется наверх. Здесь быстро начинает оседать сажа и продукты горения.

Сократить этот процесс поможет регулирование тяги путем сокращения длины этих отрезков. Они должны быть меньше одного метра. Помимо этого, необходимо обеспечить конденсатоприемник и дверцы для чистки дымохода.

Для банной печи, лучше всего использовать вертикальный дымоход. В некоторых случаях, можно проложить металлическую трубу. В процессе фиксации рекомендуется соблюдать правильный угол наклона. Он должен составлять не более 2-х метров.

Этапы создания вертикального дымохода

Для создания дымоходной шахты, необходимо подготовить следующие инструменты и материалы. Для этого понадобится:

• кирпич первого сорта;
• строительный состав;
• уровень;
• веревка для направляющей;
• лестница;
• схема конструкции.

Создание дымохода включает в себя следующее этапы:

Первый слой выкладывают из пяти кирпичей. Кладка должна быть аккуратной и ровной. Последующие ряды делают по той же схеме.

Когда необходимая высота получена, можно переходить к сооружению опушки. Каждый последующий ряд ложится на 35 мл больше. В результате получится ступенчатое сооружение в области потолочного перекрытия.

После того, как труба достигла уровня чердака, её начинают укладывать по первоначальному этапу. Диаметр отверстия должен постепенно сокращаться.

Завершающим этапом, будет выведение кирпичной шахты за пределы крыши. На фото дымохода для печи, изображен весь рабочий процесс.

Фото дымоходов для печи
