Зачем нужен дроссель для люминесцентных ламп: устройство + схема подключения

Согласитесь: лишние приборы, без которых вполне может работать система освещения, покупать и устанавливать ни к чему. К таким устройствам, вызывающим сомнение, относится дроссель для люминесцентных ламп. Вы не знаете, нужен ли он в схеме подключения или без него можно обойтись?

Мы поможем вам разобраться с возникшим вопросом. В статье подробно рассмотрены особенности, назначение дросселя и выполняемые им функции. Приведены фото и схема подключения, которая поможет самостоятельно собрать люминесцентный светильник и выполнить его запуск, правильно подключив все компоненты в электроцепь.

В помощь домашнему мастеру мы подобрали ряд видеороликов, содержащих рекомендации по подключению люминесцентных лампочек, а также по выбору нужного дросселя в зависимости от типа лампы.

Содержание статьи:

Назначение и устройство дросселя
- Назначение балласта в схеме включения
- Из чего состоит пускорегулятор?
Схема + самостоятельное подключение
Перегрев дросселя и возможные последствия
Выводы и полезное видео по теме

Назначение и устройство дросселя

Разрядные лампы, представителем которых является люминесцентная разновидность, нельзя зажечь как обычные, обеспечив электроснабжение. Они попросту не будут работать. Чтобы получить свечение такого типа источника, потребуется дополнительно использовать пуско-регулирующий аппарат.

Назначение балласта в схеме включения

Выходит, что для функционирования люминесцентной лампочки необходимо не только обеспечить протекание тока, но и приложить к ней напряжение.

Поэтому в схеме включения задействуют балласт – сопротивление. Оно включается последовательно с лампой и предназначено для ограничения тока, протекающего через ее электроды.

Его роль могут выполнять различные электротехнические компоненты:

в случае постоянного тока – это резисторы;
при переменном – дроссель, конденсатор и резистор.

Среди этих приспособлений наиболее удачным вариантом является дроссель. Он обладает реактивным сопротивлением без выделения излишнего тепла. Способен ограничить ток, предотвратив его лавинообразное нарастание при включении в электросеть.

Галерея изображений

Фото из

Дроссель в импульсных схемах питания

Ограничитель в высокочастотных электрических схемах

Сердечник в виде кольца

Секционная намотка провода

Дроссель не только является неотъемлемым элементом в стартерной схеме включения, он выполняет такие функции:

способствует созданию безопасного и достаточного для конкретной лампочки тока, который обеспечивает оперативный разогрев ее электродов при разжигании;
импульс повышенного напряжения, образующийся в обмотке, способствует возникновению разряда в колбе люминесцента;
обеспечивает стабилизацию разряда при номинальном значении электротока;
способствует беспроблемной работе лампочки вопреки отклонениям напряжения, периодически возникающим в сети.

Важное значение для функционирования имеет индуктивность дросселя. Поэтому при покупке этого электромеханического компонента следует обращать внимание на технические параметры, которые должны соответствовать характеристикам лампочки.

При выборе электромеханического ПРА, который еще называют дросселем или ограничителем тока, имеют значение не только техпараметры, но и репутация производителя – неизвестные китайские фирмы могут предложить ограничитель, реальные характеристики которого значительно ниже заявленных

Из чего состоит пускорегулятор?

Дроссель, используемый в схемах включения лампочек люминесцентного типа, – это не что иное, как намотка провода на сердечнике – катушка индуктивности. Именно ее промышленное исполнение и носит название дросселя в электротехнике, что дословно переводится как «ограничитель».

Различные типы обмоток с разнообразными сердечниками, отличающиеся размерами, формой и внешним видом. Индуктивность конкретного изделия напрямую зависит толщины провода, плотности расположения витков в намотке и их количества, формы сердечника и прочих параметров

Дроссель с нужными техническими характеристиками производят в промышленных условиях, поэтому у потребителя не возникнет проблем при подборе нужного варианта, соответствующего параметрам подключаемой лампочки.

Более того, имея навыки сбора различных электротехнических приспособлений, соответствующие комплектующие и электроинструменты, можно попытаться самостоятельно соорудить катушку с нужной индуктивностью.

На схемах изображение дросселя может отличаться. В цепях подключения люминесцентных лампочек чаще всего можно встретить вариант L6 – обмотка с магнитопроводом ферритовым сердечником

Дроссель состоит из следующих элементов:

проволока в изоляционном материале;
сердечник – чаще всего ферритового типа или из прочего материала;
заливочная масса, компаунд – в ее состав входят вещества, устойчивые к горению, что обеспечивает дополнительную изоляцию витков обмоточного провода;
корпус, в который помещена намотка – его производят из термоустойчивых полимеров.

Наличие последнего элемента зависит от особенностей и характеристик конкретной модели ограничителя тока.

Участвуя в схеме розжига разрядной лампочки вместе со стартером, индуктивное сопротивление в виде дросселя ограничивает силу тока в момент подачи напряжения на лампу, а генерация ЭДС самоиндукции в размере 1000 В обеспечивает ее зажигание и стабилизирует горение дуги

Стартерная схема несовершенна, хотя и показывает отличный результат. Но мерцание лампочки, шумность дросселя и его большие размеры, а также фальшьстарт из-за ненадежного привели к изобретению более совершенной версии пускорегулятора – электронной.

ЭПРА в процессе функционирования способствуют снижению мощности потерь до 50%, избавляют от миганий лампочки. Их использование позволило уменьшить массу дросселей, а также существенно повысить отдачу осветительного прибора.

Правда стоимость электронного балласта существенно выше ЭМПРА, да и приобретать нужно у производителей с отличной репутацией – таких как Philips, Osram, Tridonic, прочие.

Схема + самостоятельное подключение

Люминесцентную лампочку просто так не включишь – ей требуется зажигатель и ограничитель тока. В миниатюрных моделях производитель все эти элементы предусмотрительно встроил в корпус и потребителю остается лишь вкрутить изделие в подходящий патрон светильника/люстры и щелкнуть выключателем.

А для более габаритных изделий потребуется , которая бывает как электромеханического, так и электронного типа. Чтобы ее правильно подсоединить, обеспечив беспроблемную работу прибора, предстоит знать порядок подключения отдельных элементов в электроцепь.

Схема подключения люминесцентной лампочки (EL) с использованием дросселирующего аппарата, где LL – это дроссель, SV – стартер, C1, C2 – конденсаторы

Правда имея схему, но не имея практического опыта по выполнению подобного рода работ, сложно будет справиться с задачей. Более того, если подключение требуется выполнить вне дома – в коридоре учебного учреждения или прочего общественного заведения – то самовольное вмешательство в работу электросети может обернуться проблемами.

Для этого в штате учреждений должен быть электрик, работающий на постоянной основе или же обслуживающий заведение по мере возникновения потребностей в его услугах.

На схеме реализовано подключение двух лампочек люминесцентного типа последовательно. Существенная проблема – если сломается/перегорит одна из них, то вторая тоже работать не будет

Рассмотрим пошаговое подключение двух трубчатых ЛЛ к электросети с использованием стартерной схемы. Для чего понадобится 2 стартера, дросселирующий компонент, тип которого должен обязательно соответствовать типу лампочек.

А также следует обратить внимание на суммарную мощность пускателей, которая не должна превышать этот параметр у дросселя.

Галерея изображений

Фото из

Сначала в корпус светильника ставят держатели для ламп – по 2 для каждой. И такие же механизмы для крепления 2 стартеров. Эти детали оснащены разъемами – клеммниками

В держатели нужно аккуратно поставить каждую из ЛЛ трубчатого типа, стараясь не разбить колбу. Все действия следует выполнять при отключении светильника от сети

Для сборки электроцепи потребуется запастись короткими и более длинными проводками. Короткую жилу предстоит вставить в разъем держателя, предназначенного для стартера

Второй конец подсоединяют в одно из отверстий крепления первой лампочки люминесцентного типа. Важно обеспечить надежный контакт при этом

Во второе гнездо держателя для первого стартера нужно вставить длинный проводок, хорошо его там зафиксировав. Чтобы жила не мешала, ее следует аккуратно уложить в полости светильника

Второй конец этого длинного проводка предстоит поместить и зафиксировать в одном из гнезд второго держателя первой ЛЛ. Причем разъем этот должен быть симметричным отверстию на противоположной стороне лампочки, в котором уже закреплена жила, идущая от стартера

Теперь предстоит соединить между собой первую ЛЛ со второй. Для этого нужно взять еще один короткий проводок – один его конец крепится в свободном разъеме первой лампочки, а второй подсоединяется в ближайшее отверстие второго держателя ЛЛ

У первой лампочки с обратной стороны остался еще один свободный разъем. Его предстоит использовать, чтобы запитать схему – нужно подключить жилу питающего кабеля, который в дальнейшем будет включаться в электросеть

Установка держателей для лампочек

Установка ламп в держатели

Подсоединение короткого проводка к держателю стартера

Проверка работоспособности собранной схемы

Соединение длинным проводом держателя стартера с ЛЛ

Второй конец жилы от стартера крепят ко второму держателю лампы

Соединение первой лампы со второй в одну цепь

Подключение питающего кабеля

При подключении питающего кабеля к светильнику важно помнить, что за ограничение тока отвечает дроссель.

Значит, фазную жилу предстоит подсоединять через него, а на лампочку подключить нулевой провод.

Галерея изображений

Фото из

Вторую жилу от питающего кабеля следует вставить в разъем электромеханического ПРА, который еще называют дросселем. Правильное отверстие выбирают исходя из обозначений, нанесенных на его корпусе

Теперь предстоит заняться дальнейшим формированием цепи, соединив вторую ЛЛ со вторым стартером, а точнее, с его держателем. Для этого нужно взять еще одну короткую жилу и вставить один конец в разъем держателя лампочки, а второй – в отверстие крепления стартера

Аналогичную процедуру предстоит проделать с другой стороны трубчатого люминесцента, тоже используя короткий проводок. Особое внимание следует уделить надежности создаваемого контакта – чтобы ничего не болталось

Осталось завершить формирование цепи, используя еще одну длинную жилу, конец которой предстоит подключить в свободный разъем держателя второй лампочки, а второй – в отверстие дросселирующего компонента

Теперь нужно закрепить все элементы схемы, требуемые для работы собранной системы. Для этого нужно взять 2 стартера, приобретенные заранее. Важно чтобы их тип и мощность соответствовали параметрам ЛЛ

Каждый стартер, который еще называют пускатель, следует поставить в заранее подготовленные держатели, к которым уже успели подсоединить провода. Этот элемент представляет собой небольшую колбу с двумя электродами – жестким и гибким биметаллическим

Второй стартер аналогично крепится в полости держателя, расположенного с противоположной стороны рядом с дросселем. От одного балластного компонента на 36 Вт можно запитать 2 лампочки

Осталось самое интересное – проверить в действии собранную схему, включив питающий кабель в электрическую сеть. Если все выполнено правильно, то две ЛЛ запустятся и начнут светить. В противном случае они никак не отреагируют

Фазную жилу питающего кабеля подсоединяют в дроссель

Соединение второй лампы со вторым стартером

Подсоединение в цепь второй стороны лампы

Соединение второй лампы с дросселем

По одному стартеру для каждой лампочки

Установка пускателей в держатели

Дроссель один на две лампочки

Проверка работоспособности собранной схемы

Подобная схема подключения актуальна для больших осветительных приборов. Что же касается компактных моделей, то они оснащены встроенным механизмом запуска и регулировки – миниатюрным , вмонтированном внутри корпуса изделия.

В компактной люминесцентной лампочке между цоколем и трубками со смесью газов располагается пускорегулирующий аппарат маленьких размеров. Он отлично справляется с запуском прибора и по сроку службы может значительно выигрывать у других элементов ЛЛ

Перегрев дросселя и возможные последствия

Использование лампочек, у которых вышел срок службы и периодически возникают различные поломки, может обернуться пожаром. О том, как утилизировать отслужившие люминесцентные приборы, подробно .

Избежать возникновения пожароопасной ситуации поможет регулярное инспектирование состояния осветительных приборов – визуальный осмотр, проверка основных узлов.

К концу службы лампы можно заметить существенный перегрев ПРА – конечно, водой проверять температуру нельзя, для этого следует воспользоваться измерительными приборами. Нагрев способен достигать 135 градусов и выше, что чревато печальными последствиями

При неправильной эксплуатации может произойти взрыв колбы . Мельчайшие частицы в состоянии разлететься в радиусе трех метров. Причем они сохраняют свои зажигательные способности, даже упав с высоты потолка на пол.

Опасность представляет перегрев обмотки дросселя – аппарат состоит из различных типов материалов, каждый из которых имеет свои характеристики. Например, изоляционные прокладки производители пропитывают сложными составами, отдельные элементы которых имеют неодинаковую горючесть и способность к образованию дыма.

Даже семь витков дросселя, в которых случилось замыкание, способны стать пожароопасными. Хотя большую вероятность возгорания представляет замыкание не менее 78 витков – этот факт был установлен опытным путем

Помимо перегрева дросселирующего элемента, существуют и другие ситуации с люминесцентными светильниками, представляющие пожарную опасность.

Это могут быть:

проблемы, обусловленные нарушением технологии изготовления ПРА, что повлияло на конечное качество аппарата;
плохой материал рассеивателя осветительного прибора;
схема зажигания – со стартером или без него пожарная опасность одинакова.

Следует помнить, что к проблемам может привести небрежность при выполнении подключения, плохое качество контактов или составляющих цепи, что чаще всего происходит при использовании совсем дешевых аппаратов, приобретенных у неизвестных производителей.

Добросовестные компании дают гарантию на свою продукцию, а технические параметры приборов, указанные на корпусе или упаковке, соответствуют действительности. Этот факт прямо влияет на срок службы как самого ПРА, так и , с особенностями устройства и работы которых ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Тонкости сборки схемы из двух ЛЛ с последовательным включением:

Видеоролик о том, что такое дроссель и зачем он нужен:

Проверка дросселя на предмет поломки:

О правилах выбора дросселя в зависимости от типа разрядной лампы:

Ознакомившись с назначением и устройством дросселей, используемых для запуска люминесцентных лампочек, можно вооружиться схемой подключения и попытаться реализовать ее самостоятельно. Правда, это актуально для дома.

В общественных учреждениях решение подобных вопросов следует доверить электрикам, имеющим спецдопуск к электромонтажным работам.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как подбирали и подключали дроссель. Делитесь полезной информацией по аспектам выбора и технологии установки устройства.

схема подключения, принцип работы, замена,

Дроссель (балласт) является обязательным атрибутом практически любого люминесцентного светильника. В этой статье мы рассмотрим, что это за прибор, как он работает и для чего вообще нужен дроссель в люминесцентных лампах.

Содержание:

1. Для чего нужна пускорегулирующая аппаратура

2. Схема подключения люминесцентной лампы

3. Зачем нужен дроссель в схеме

4. Преимущества и недостатки электромагнитного дросселя

5. Можно ли обойтись без него

6. Типовые неисправности — замыкание, перегрев, обрыв

Для чего нужна пускорегулирующая аппаратура

Прежде чем мы начнем разговор о дросселе, разберемся, что такое пускорегулирующая аппаратура и для чего она нужна. Для того чтобы ответить на эти вопросы, необходимо понять, как работает люминесцентная лампа (ЛДС). Взглянем на ее схематическое изображение.

Схема, поясняющая устройство ЛДС

Перед нами стеклянная колба в виде трубки, в концы которой впаяны две спирали из вольфрама – анод и катод. Сама трубка заполнена инертным газом с небольшим добавлением ртути. Если на анод и катод подать рабочее напряжение, то лампа не засветится – слишком велико сопротивление инертного газа, и тока между электродами не будет.

Для того чтобы прибор запустить, необходимо разогреть спирали. Как только они разогреются, начнется термоэлектронная эмиссия, такая же, как в обычной электронной вакуумной лампе для радиоприемников. Между электродами начнет течь ток, а пары ртути станут излучать ультрафиолет. Попадая на люминофор, ультрафиолет заставляет его ярко светиться. Само же УФ излучение практически полностью поглощается стеклом и люминофором.

Пуск ДЛС обеспечивает специальный прибор – стартер, который кратковременно подает на спирали напряжение (о схеме его включения поговорим позже). Он является пусковой частью пускорегулирующей аппаратуры.

Стартеры для запуска ДЛС

Заставить лампу работать (как говорят, «запустить») можно и другим способом, кратковременно подав на электроды повышенное напряжение. Именно так и работают электронные пускорегулирующие аппараты, о которых поговорим позже.

Но после пуска ЛДС начинаются новые проблемы: тлеющий разряд в колбе переходит в дуговой и мгновенно приводит к короткому замыканию. Чтобы этого не произошло, ток через лампу во время ее работы необходимо ограничивать. Эту роль исполняет еще один прибор – электромагнитный балласт. Он является регулирующей частью пускорегулирующей аппаратуры.

ЭмПРА для ЛДС мощностью 36 Вт

Таким образом, без стартера лампа не запустится, без балласта – сгорит. Комплекс этих двух устройств и называют пускорегулирующим. Теперь, я думаю, тебе понятно, для чего пускорегулирующая аппаратура нужна, и что без нее никак не обойтись.

Важно! Мощность дросселя должна соответствовать мощности лампы. В противном случае лампа либо тут же погаснет, либо не запустится вовсе, либо сгорит.

к содержанию ↑

Схема подключения люминесцентной лампы

Теперь пора узнать, как подключить ЛДС к дросселю и стартеру.

Схема подключения одной люминесцентной лампы

Как это работает? При подаче на светильник напряжения практически все оно, протекая через дроссель, прикладывается к стартеру, поскольку тока через саму лампу нет. За счет тлеющего разряда биметаллическая пластина в стартере разогревается и замыкает цепь, подавая на спирали полное напряжение сети. Тлеющий разряд в стартере гаснет, биметаллическая пластина остывает и размыкает цепь, но к этому времени спирали лампы уже разогреты. За счет обратной самоиндукции дроссель формирует короткий высоковольтный (около 1 кВ) разряд и зажигает лампу.

Важно! Если старта не произошло, то процесс пуска повторяется. Ты наверняка видел старые ЛДС, которые часами «моргают», не могут зажечься.

Теперь напряжение на стартере недостаточно для начала в нем тлеющего разряда, и в дальнейшей работе светильника он не участвует. В работу включается балласт, который ограничивает ток через газоразрядный прибор на заданном уровне. Величина его зависит от мощности дросселя. Именно поэтому я упоминал выше, что мощность дросселя должна соответствовать мощности ЛДС. В противном случае ток будет слишком мал или слишком велик.

Наглядная иллюстрация работы люминесцентного светильника со стартером и электромагнитным дросселем

Пару слов по поводу конденсатора, стоящего на входе схемы. Имея большую индуктивность, балласт потребляет не только активную, но и реактивную энергию, причем последняя расходуется впустую – на нагрев самого дросселя. Конденсатор, который называют компенсирующим, уменьшает расход реактивной энергии, увеличивая КПД конструкции и облегчая режим работы самого дросселя.

Можно ли подключить к одному дросселю две ЛДС? Тут все будет зависеть от рабочего напряжения самих ламп. Если они рассчитаны на напряжение 220 В, то придется собрать схему с двумя дросселями, точнее, собрать две схемы, которые я привел выше. Но если лампы рассчитаны на напряжение 110 В, то такое вполне возможно.

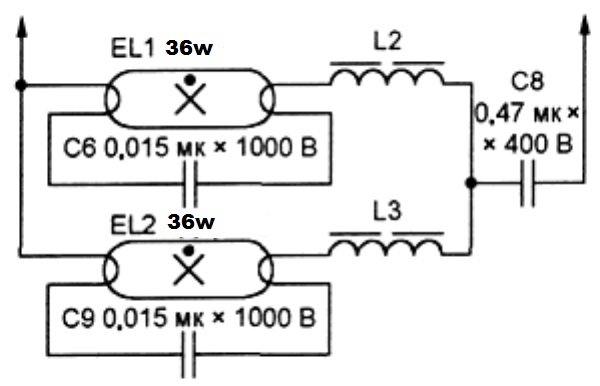

Схема подключения двух люминесцентных ламп к одному дросселю

Принцип работы этой схемы такой же, как и предыдущей, только каждый стартер отвечает за пуск своей ЛДС.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Собирая такую схему, нужно взять стартеры на 110 В и выбрать дроссель, мощность которого равна суммарной мощности ламп. Кроме того, мощность используемых ламп должна быть одинаковой. Именно такая схема используется в растровых светильниках, которые применяются в офисах. В них установлено 4 лампы по 18 Ватт. Лампы запитаны попарно, установлено 2 дросселя.

Нередко на дросселе отечественного производства можно увидеть аббревиатуру ЭмПРА. Именно так правильно называется электромагнитный дроссель – Электромагнитный Пускорегулирующий Аппарат.

к содержанию ↑

Зачем нужен дроссель в схеме

В принципе, зачем нужен дроссель для ламп, мы выяснили: чтобы ограничить через них ток на рабочем уровне. Как он включается, мы тоже знаем. Осталось узнать, как и за счет чего он ограничивает ток, поэтому пора поговорить об устройстве дросселя и принципе его работы.

Дросселем в радиотехнике называют обмотку, навитую на сердечник того или иного типа. Но такой дроссель при частоте 50 Гц имеет относительно низкую индуктивность. Чтобы повысить индуктивность дросселя для люминесцентных ламп без увеличения его габаритов, применяют разомкнутый магнитопровод, оставляя между секциями пластин небольшие зазоры.

Дроссель для ЛДС – та же катушка индуктивности, но с незамкнутым магнитопроводом

Почему дроссель оказывает сопротивление току? Проходя через катушку дросселя, переменный ток намагничивает сердечник, запасая в нем магнитную энергию. Причем при одной полуволне она запасается с одним знаком, при другой – с другим. Но чтобы запасти энергию с другим знаком, нужно сначала «уничтожить» предыдущий: перемагнитить сердечник, который, конечно, “сопротивляется” и не дает это сделать быстро. Именно за счет такого постоянного перемагничивания ток ограничивается.

Вполне очевидно, что дроссель будет выполнять свои функции только в цепи переменного тока.

к содержанию ↑

Теперь поговорим о преимуществах и недостатках. К преимуществам электромагнитного дросселя можно отнести:

Относительно невысокую стоимость.
Простоту конструкции.
Долговечность.

Недостатков у этого прибора, увы, немного больше. Это:

Большие массогабаритные показатели.
Мерцание лампы с удвоенной частотой питающей сети.
Гудение.
Низкий КПД из-за большого индуктивного сопротивления.
При отрицательных напряжениях может не запустить лампу.
Долгий запуск (от 1 до 3 сек.).
При тяжелом пуске лампа может долго «моргать», из-за чего у нее перегорают спирали.

к содержанию ↑

Можно ли обойтись без него

Выше я писал, что дроссель – неотъемлемая часть пускорегулирующей аппаратуры, а значит, обойтись без него нельзя. Но дроссель дросселю рознь. Существуют приборы, которые ограничивают ток другим, электронным методом. Их называют ЭПРА – Электронный Пускорегулирующий Аппарат.

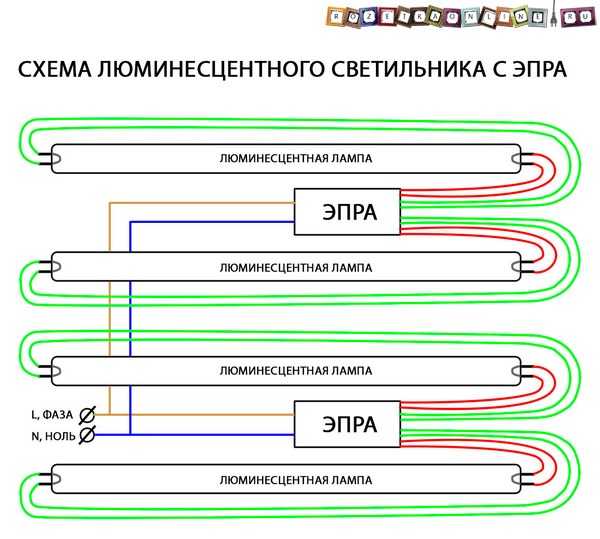

ЭПРА для люминесцентных ламп

Как видно из схемы, нанесенной на корпус прибора, этот может обслуживать сразу 4 ЛДС, причем для их пуска стартеры не потребуются. Оправдана ли замена ЭмПРА на ЭПРА? Безусловно, поскольку ЭПРА:

Имеет небольшие массогабариты.
Не гудит.
Не вызывает мерцания лампы с частотой сети.
Имеет высокий КПД (на 30-50% выше, чем у ЭмПРА).
Запускает ЛДС практически мгновенно.

Электронный дроссель сложнее и дороже электромагнитного, но цена вполне компенсируется достоинствами.

к содержанию ↑

Типовые неисправности — замыкание, перегрев, обрыв

А теперь рассмотрим возможные неисправности электромагнитных дросселей и научимся их (дроссели) проверять. Самые распространенные неисправности ЭмПРА:

Перегрев. Обычно вызывается неправильной эксплуатацией (светильник не имеет вентиляции или стоит в жарком помещении), напряжением сети выше нормального и производственным браком (межвитковое замыкание).
Обрыв обмотки. Может быть вызван перегревом, механическим повреждением или просто производственным браком.
Замыкание. Может быть как межвитковое, так и полное. Причины те же: брак, перегрев, механическое повреждение.

Как проверить электромагнитный дроссель

Сделать это несложно, причем никаких измерительных приборов не потребуется. Достаточно собрать простую схему прямо на коленках, подключив лампу накаливания параллельно стартеру и через дроссель запитанную от розетки:

Схема проверки дросселя

Важно! Мощность лампы для проверки должна примерно равняться мощности проверяемого дросселя (балласта).

Итак, собираем схему, включаем. В результате видим:

Лампа не горит. В балласте обрыв.
Горит на полную яркость. Замыкание.
Моргает или горит вполнакала. Балласт, возможно, исправен.

Пусть теперь схема поработает хотя бы с полчаса. Если балласт нагрелся выше 70 градусов Цельсия, то, скорее всего, он имеет межвитковое замыкание. Такой прибор просто не запустит ЛДС, а если и запустит, то из него в скором времени пойдет дым.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Возможен еще один тип неисправности – пробой на корпус. Тут уже понадобится мультиметр, который поставлен в режим измерения максимально больших сопротивлений. Измеряем сопротивление между клеммами и корпусом дросселя, мультиметр должен показывать «бесконечность».

Вот и подошла к концу беседа об электромагнитных дросселях. Теперь ты знаешь, для чего они нужны, как устроены и даже сможешь самостоятельно проверить этот простой, но такой необходимый прибор.

ЛюминесцентныеОсобенности энергосберегающих люминесцентных ламп

ЛюминесцентныеСхема подключения и характеристики люминесцентных ламп на 18 Вт

Зачем нужна дроссельная катушка при использовании люминесцентных ламп с сетью переменного тока?

Ответить

Проверено

238,8 тыс.+ просмотров

Подсказка: Люминесцентная лампа излучает свет благодаря явлению флуоресценции. Внутри него находятся пары ртути, которые возбуждаются и излучают УФ-лучи, которые заставляют люминофор на стенках трубки светиться и излучать свет.

Полный пошаговый ответ:
Внутри люминесцентной лампы находятся пары ртути, которые возбуждаются, когда к ней прикладывается очень высокая разность потенциалов или напряжение. Пар возбуждается и производит ультрафиолетовое излучение, которое взаимодействует с люминофорным покрытием на внутренних стенках световой трубки, и люминофор создает свечение света, исходящего от световой трубки.
Дроссельная катушка используется для создания этого высокого напряжения на трубке. Дроссельная катушка по сути является катушкой индуктивности. Катушка индуктивности используется потому, что, в отличие от резистора, дроссельная катушка не рассеивает энергию в виде тепла при прохождении через нее тока. Дроссельная катушка имеет индуктивное сопротивление, которое не вызывает рассеяния энергии. Также гораздо проще управлять сетью переменного тока с помощью катушек индуктивности, таких как дроссельная катушка.
Это делает люминесцентную лампу гораздо более эффективной с точки зрения потребляемой мощности и производимого света, чем обычные лампы накаливания. Это связано с тем, что лампы накаливания рассеивают много энергии в виде тепла, когда ток проходит через нить накаливания.

Примечание: Люминесцентные лампы уже постепенно заменяются другими лучшими альтернативами, такими как светодиодные лампы. Светодиоды или «светоизлучающие диоды» — это простые диоды с p-n переходом, которые излучают свет, когда возбужденный электрон возвращается из зоны проводимости в валентную зону. Ширина запрещенной зоны светодиодов может быть изменена с помощью различных материалов и, таким образом, может быть изменена энергия (и, следовательно, длина волны и цвет) излучаемого света.

Недавно обновленные страницы

Большинство эубактериальных антибиотиков получено из ризобий класса 12 биологии NEET_UG

Саламиновые биоинсектициды были извлечены из биологии класса А 12 NEET_UG

Какое из следующих утверждений относительно бакуловирусов класса 12 биологии NEET_UG

Канализационные или городские канализационные трубы не должны поступать непосредственно класс 12 биологии NEET_UG

Очистка сточных вод выполняется A Микробы B Удобрения класс 12 биологии NEET_UG

Иммобилизация фермента – это преобразование активного фермента класса 12 биологии NEET_UG

Большинство эубактериальных антибиотиков получают из ризобий класса 12 биологии NEET_UG

Саламиновые биоинсектициды были извлечены из биологии класса А 12 NEET_UG

Какое из следующих утверждений относительно бакуловирусов класса 12 биологии NEET_UG

Канализационные трубы непосредственно класс 12 биологии NEET_UG

Очистка сточных вод выполняется A Микробы B Удобрения класс 12 биологии NEET_UG

Иммобилизация ферментов – это A Преобразование активного фермента класса 12 биологии NEET_UG 9

для чего он нужен, схема подключения, принцип работы выбрать электромагнитный дроссель

5. Как запускаются и работают лампы

6. Схема подключения лампы

7. Неисправности дросселя и их диагностика

Все люминесцентные лампы имеют в своей конструкции токоограничивающий элемент: дроссель, или балласт. Стабилизирует сеть от неконтролируемого роста значений, исключая пульсации.

Что такое дроссель

Дроссель представляет собой катушку индуктивности (точнее в терминах, в данном случае катушку индуктивности), размещенную на ферромагнитном сердечнике (обычно из магнитомягкого сплава). Эта катушка, как и любой проводник, имеет омическое сопротивление, а также индуктивное сопротивление, которое появляется в цепях переменного тока. Конструкция дросселя (балласта) такова, что реактивное сопротивление преобладает над активным сопротивлением. Вся конструкция помещается в корпус из металла или пластика.

Внешний вид балласта.

Классификация дросселей

В люминесцентных лампах применяются дроссели электронного или электромагнитного типа (ЭЦМ). Оба типа имеют свои особенности.

Дроссель электромагнитный представляет собой катушку с металлическим сердечником и обмоткой из медного или алюминиевого провода. Диаметр провода влияет на функциональность светильника. Модель достаточно надежна, но потери мощности до 50% ставят под вопрос ее экономичность.

Лампы с электромагнитными дросселями дешевы и не требуют специальной настройки перед использованием. Но они чувствительны к колебаниям напряжения и даже незначительные колебания могут привести к мерцанию или неприятному гудению.

Электромагнитные конструкции не синхронизированы с частотой сети. Это приводит к вспышкам непосредственно перед зажиганием лампы. Вспышки практически не мешают комфортному использованию фонаря, но негативно влияют на балласт.

Разновидности электронных и электромагнитных устройств.

Несовершенство электромагнитной техники и значительные потери мощности при их использовании приводят к замене таких устройств электронными балластами.

Электронные дроссели конструктивно более сложны и включают:

Фильтр для устранения электромагнитных помех. Эффективно гасит все нежелательные вибрации окружающей среды и самой лампы.
Устройство для изменения коэффициента мощности. Управляет фазовым сдвигом переменного тока.
Сглаживающий фильтр для уменьшения пульсаций переменного тока в системе.
Инвертор. Преобразует постоянный ток в переменный.
Балласт. Индукционная катушка, которая подавляет нежелательные помехи и плавно регулирует яркость свечения.

Схема электронного стабилизатора.

Иногда в современных ЭБС можно встретить встроенную защиту от перенапряжения.

Для чего это нужно

Любая катушка индуктивности выполняет функцию последовательного резистора. Однако, в отличие от обычного резистора, он обеспечивает более качественную фильтрацию без пульсаций переменного тока и шума приборов.

В современной технике используются две конфигурации мощности: конденсатор и дроссель. В первом случае дроссель не нужен для подачи напряжения, но как дополнительный фильтр бесподобен.

Как выбрать электромагнитный дроссель

При выборе электромагнитного дросселя (балласта) обратите внимание на номинальную мощность.

При выборе электромагнитного дросселя обратите внимание на параметры:

Рабочее напряжение. Для стандартных домашних систем электропитания требуются устройства с номинальным напряжением от 220 до 240 В и частотой 50 Гц.
Мощность. Должен соответствовать мощности лампы. Если необходимо подключить две и более ламп, мощность дросселя должна соответствовать сумме их мощностей.
Текущий. Допустимый ток указан в амперах на корпусе.
Коэффициент мощности. Желательно выбирать устройства с максимальными значениями параметра. Для ЭКГ он обычно не превышает 0,5, поэтому потребуется дополнительный конденсатор.
Рабочая температура. Диапазон температур окружающей среды и дросселя, при котором все элементы остаются работоспособными.
Энергоэффективность. Определяется классом в соответствии с принятой классификацией. Для ЭКГ типичны средние степени В1 и В2.
Параметры конденсатора. Рабочее напряжение и емкость конденсатора, подключенного параллельно к сети.

Как запускаются и работают лампы

Люминесцентная лампа, в отличие от обычной лампы, не подключается напрямую к сети. Это связано с его конструкцией и принципом работы.

Схема включения люминесцентной лампы, исходное положение.

Для его зажигания необходимо:

обеспечить эмиссию электронов с катодов, выполненных в виде нитей накала;
ионизировать межэлектродный промежуток, заполненный парами ртути, с помощью высоковольтного импульса.

Лампа будет продолжать работать до тех пор, пока питание не будет отключено из-за дугового разряда между электродами. В исходном положении выключатель питания разомкнут, контакты стартера также разомкнуты.

Работа газоразрядной лампы, этап 1.

В первый момент, после подачи напряжения в цепь, по цепи дроссель протекает небольшой ток (в пределах 50 мА) — нить накала лампы 1 — тлеющий разряд в лампочка стартера — нить накала лампы 2. Этот небольшой ток нагревает и замыкает контакты стартера, и ток течет по нити накала, нагревая ее и создавая эмиссию электронов.

Работа газоразрядной лампы, 2 ступень (ход тока выделен красным цветом).

Этот ток ограничен сопротивлением дросселя. Без этого ограничения нити накала будут перегорать от перегрузки по току.

Работа газоразрядной лампы, 3 ступень.

После остывания контакты стартера размыкаются. При разрыве цепи с большой индуктивностью генерируется импульс напряжения (до 1000 вольт), который ионизирует разрядный промежуток между двумя нитями накала лампы. Через ионизированный газ начинает протекать ток, который заставляет пары ртути светиться. Это свечение инициирует воспламенение люминофора. Этот ток также ограничивается комплексным сопротивлением пускателя. И стартер никак не влияет на дальнейшую работу светильника.

Очевидно, что стартер играет важную роль в работе лампы:

ограничивает ток при нагреве нити накала лампы;
формирует импульс зажигания высокого напряжения;
Ограничивает ток газового разряда.

Для выполнения этих функций балласт должен иметь достаточную индуктивность, чтобы генерировать реактивное сопротивление переменному току и генерировать высоковольтный импульс посредством явления самоиндукции.

В некоторых случаях стартер не может зажечь газ в колбе лампы с первого раза и повторяет текущую процедуру впрыска около 5-6 раз. В этом случае возникает эффект мерцания при включении.

Дроссель помогает избавиться от этого эффекта. Он превращает переменное низкочастотное напряжение бытовой сети в постоянное, а затем инвертирует обратно в переменное, но уже с высокой частотой и пульсации исчезают.

Схема подключения лампы

Схема подключения проста: цепь с последовательно соединенными дросселем и лампой. Система подключена к сети 220 В частотой 50 Гц. Дроссель выполняет функцию корректора и стабилизатора напряжения.

Типовая схема подключения цепи.

Неисправности дроссельной заслонки и их диагностика

Иногда выходят из строя люминесцентные лампы. Причины разные: от заводского брака до неправильной эксплуатации. В некоторых случаях ремонт можно провести своими руками и с помощью простых инструментов.

Рекомендуем к просмотру: Ремонт ЭПРА люминесцентной лампы

Перед ремонтом необходимо точно определить поломку узла. Для этого придется разобрать лампу и все сопутствующее оборудование.

Необходимые инструменты:

Набор отверток с полностью изолированными ручками;
монтажный нож;
кусачки для проволоки;
плоскогубцы;
мультиметр;

Индикаторная отвертка

;
Моток медной проволоки (от 0,75 до 1,5 мм²).
