устройство правильного дымоотвода своими руками

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.

Содержание статьи:

  • Из чего можно сделать дымоход?
    • Виды труб для дымохода
    • Рекомендации по выбору трубы для буржуйки
  • Инструктаж по сооружению дымохода
    • Этап #1 — сборка дымохода
    • Этап #2 — выполнение замеров
    • Этап #3 — монтаж всех составляющих конструкции
    • Этап #4 — проверка системы
  • Особенности обслуживания дымохода
  • Выводы и полезное видео по теме

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Галерея изображений

Фото из

К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы

Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой

На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев

Шаг 1: Приваривание патрубка к вершине печки

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:

Галерея изображений

Фото из

Для того чтобы недавно сделанной буржуйкой, действующей на отработке, можно было сразу начать пользоваться, функцию дымохода можно доверить гофре диаметром 100 мм

Узел подсоединения гофры к самодельной печке и вывод ее за пределы гаража необходимо тщательно герметизировать металлизированным скотчем

Временное решение, гофру, необходимо поменять в обязательном порядке. Лучший вариант — покупка стальных элементов для дымохода. Домашние мастера могут собрать канал из отслуживших труб ВГП

Патрубок, к которому будет присоединена дымовая труба, можно приварить или прикрутить, используя цельнолитой с ним фланцевый диск

Патрубки и трубы с фланцами в примере используются во всех ответственных соединениях и в устройство прохода через кровлю гаража

Для обеспечения герметизации в узлах с фланцевыми соединениями используется паронитовая прокладка, вырезанная по размеру фланца

Дымовой канал последовательно собирается из частично подготовленных к монтажу участков

С применением фланца обустраивается проход дымового канала из старых труб через чердачное перекрытие, стену или кровельную систему гаража

Шаг 1: Установка гофры вместо трубы

Шаг 2: Герметизация узлов подсоединения

Шаг 3: Подбор компонентов для сборки дымохода

Шаг 4: Фланцевое соединение патрубка с печкой

Шаг 5: Использование фланцев в рядовых соединениях

Шаг 6: Применение паронитовой прокладки

Шаг 7: Сборка дымокого канала из старых труб

Шаг 8: Обустройство проходки с помощью фланца

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений

Фото из

Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма

Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет

Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть

Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Рекомендуем вам также ознакомиться с более полной информацией по .

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 — сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 — выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

  • через окно;
  • через стену;
  • через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 — монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

Буржуйка и дымоход должны стоять удаленно от стены, чтобы при работе печки не пострадали стены

Для изоляции можно использовать асбестовый шнур, который обладает достаточной жаропрочностью, чтобы выдержать высокую температуру

Для соединения между собой всех элементов конструкции дымохода можно использовать сварку. Главное, не прожечь дыры в трубах

Для изоляции на крыше можно купить готовое изделие – блок-флеш. Это удобная гидроизоляция, которая защитит не только от попадания воды, но и обладает повышенным уровнем жаропрочности

Буржуйка и дымоход стоят удаленно от стены

Асбестовый шнур для изоляции

Сваркадля соединения элементов дымохода

Блок-флеш для изоляции

Использование флеш-мастера для обустройства и герметизации прохода дымовой трубы через кровлю значительно облегчает и ускоряет проведение работ:

Галерея изображений

Фото из

Шаг 1 : Установка флеш-мастера на дымоход

Шаг 2: Обеспечение полного прилегания «юбки»

Шаг 3: Герметизация линии прилегания силиконом

Шаг 4: Прикручивание флеш-мастера саморезами

Этап #4 — проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению .

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

Чтобы удалить сажу из металлической трубы, можно:

  • сжечь осиновые дрова;
  • обработать сжигаемые поленья специальным химическим составом, который несложно купить;
  • изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.

Металлический дымоход для печи: виды, характеристики, установка

Эта статья поможет определиться, с выбором металлического дымохода для печи. Подобрать оптимальный вариант, для конкретных условий и бюджета.

Свернуть

  • Выбор материала
  • Нержавеющая сталь
  • Оцинкованная сталь
  • Дымоход из черной стали
  • Виды по конструкции
  • Одностенные
  • org/ListItem»>Двустенные
  • Способы установки металлического дымохода для печи
  • Внутри дымового канала
  • Снаружи дома или здания
  • Требования к установке по СНиП
  • Производители
  • Вывод

Выбор материала

Материал играет огромную роль, от него зависит срок службы дымохода, его способность противостоять разным агрессивным химическим соединениям, надежность и прочность. Стальной дымоход для печи изготовляется из трёх основных материалов: нержавеющая сталь, оцинковка и черный металл. Сейчас подробно рассмотрим каждый материал.

к содержанию ↑

Нержавеющая сталь

Изготавливается из жаростойкой и кислотостойкой нержавеющей стали. Хороший дымоход должен иметь толщину 0,8 – 1 мм, более тонкостенный прослужит не так долго.

Характеристики:

  • Способны выдерживать температуры больше 600 градусов, и имеют длительный срок эксплуатации.
  • Не бояться многих веществ, и спокойно работают при постоянном контакте с азотной кислотой, серной кислотой, креозотом и другими веществами, которые входят в состав продуктов сгорания угля и дров.
  • Могут быть как одно стенными, так и двустенными, с термоизоляцией между трубами. Такой дымоход безопасен и его можно ставить в любых строениях: жилые дома, бани, сауны, технические постройки и т.д.

к содержанию ↑

Оцинкованная сталь

Является бюджетным вариантом для строительства. Толщина труб колеблется от 0,3 – до 01 мм. Изготавливается из стали покрытой слоем цинка, благодаря цинку имеет хорошие характеристики по стойкости к щелочам и кислота продуктов сгорания.

Монтируются также, как и трубы из нержавейки. В качестве материала для дымохода печи они используются реже, так как имеют меньший срок службы, и менее надежны по самой конструкции и толщине металла. Чтобы продлит срок службы оцинкованных труб, их нужно утеплять, это уменьшит образование разрушающего конденсата.

к содержанию ↑

Дымоход из черной стали

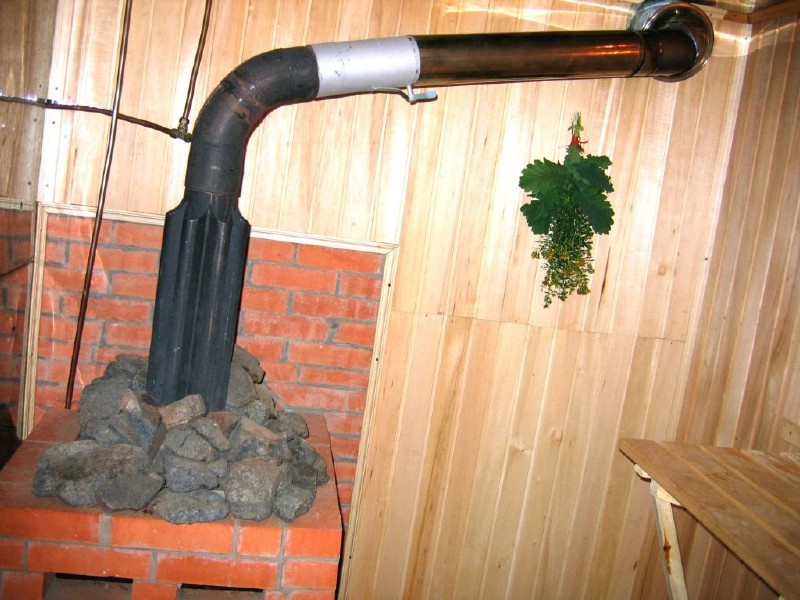

Из черной стали их сейчас делают очень редко, связано это с тем, что они имеют маленький срок службы. Оправдан такой дымоход лишь в том случае, когда бюджет сильно ограничен. Производят из котловой, или обычной стали, толщина труб составляет от 0,6 – до 2 мм.

Чаще их устанавливают на небольшие банные печи или в дачных домиках, использование которых будет периодическим. Может использоваться для печей в теплицах и в подсобных постройках. При сильном перегреве внутри трубы образуется много окалины, которая перекрывает ход трубы.

к содержанию ↑

Виды по конструкции

Железный дымоход для печи, по конструкции можно разделить на два вида: одностенные и двустенные. Сейчас более подробно рассмотрим каждый из них:

к содержанию ↑

Одностенные

Исходя из названия, они имеют лишь одну стенку. Такие монтируются в основном в готовый дымоходный канал печи, и служат в роли гильзы. Также используются в хозяйственных постройках, гаражах и т.д. такой дымоход. Могут быть изготовлены как из нержавейки, оцинковки, так и из обычного железа.


Они более пожароопасные, и поэтому применяются на тех участках дымохода, где снижен риск возгорания. Стоимость таких труб ниже двустенных в два раза.[/red_blockк содержанию ↑

Двустенные

Двустенные, как ясно из названия состоят из двух труб, теплоизолированных между собой негорючим материалом.

В обиходе они получили название сэндвич-трубы.

Трубы могут быть изготовлены как из нержавейки, так и из оцинковки.

  • Первый внешний слой представлен трубой, которая способна выдержать длительное воздействие неблагоприятных погодных условий, и других разрушающих факторов окружающей среды.
  • Второй слой состоит из негорючей теплоизоляции, которая обеспечивает пожаробезопасность и отсутствие конденсата. При покупке нужно обращать внимание на качество теплоизоляции.
  • Внутренний слой изготавливается из марок стали, стойких к разрушающим веществам дыма.

Выбор нужно осуществлять исходя из конкретных задач, условий и бюджета. Чтобы обезопасить себя и свою недвижимость от возможных пожаров, следует остановить свой выбор на двустенной трубе, к тому же срок службы её гораздо больше, чем у обычной.

к содержанию ↑

Способы установки металлического дымохода для печи

Металлическая труба для печи может устанавливаться двумя способами: внутри дымового канала, а также по наружной стене дома. Более подробно рассмотрим оба варианта.

к содержанию ↑

Внутри дымового канала

Если дома построен канал или он уже существует от старого отопительного оборудования, то в него помещается одностенная стальная труба, которая служит своеобразной гильзой. Имея идеально ровное сечение и гладкую внутреннею поверхность, она не создает сопротивление отходящим дымовым газам.

Сам канал предотвращает резкое остывание дымохода, и этим способствует уменьшению образования конденсата и увеличению срока службы. Такой монтаж более прост, а отсутствие длинных горизонтальных участков способствует лучшей тяге.

Схема установки металлической трубы в дымовом канале

к содержанию ↑

Снаружи дома или здания

Установка снаружи более сложна и затратная в отличии, то первого варианта. Для этого способа используют двустенную сэндвич-трубу, так как применение одностенной все равно потребует обязательного утепления.

Сборка такого дымохода должна быть очень надежна. Несмотря на небольшой вес таких труб, халатность в крепеже дымохода недопустима.

Схемы монтажа

к содержанию ↑

Требования к установке по СНиП

  1. Установку, проектирование и монтаж металлических дымоходов делают согласно СНиП под номером 2.04.50-91, а также по правилам пожарной безопасности. Такие ответственные работы должны проводить, только те физические лица и организации, которые имеют соответствующие разрешающие документы. Опыт работ, и знания таких организаций и лиц имеет огромное значение.
  2. Диаметр должен подбираться и соответствовать мощности печи.
  3. Высота дымохода должна быть не меньше чем 5 метров, независимо от строения.
  4. Должен монтироваться строго вертикально, а допустимые отклонения от вертикальной оси должны составлять не более 30 градусов на 2-х метровом участке.
  5. Не следует допускать горизонтальных участков длинней 1 метра, это ведет к ухудшению тяги. Подъем трубы на таких участках должен быть не меньше 5 градусов.
  6. Чтобы избежать возможной протечки конденсата, следует производить монтаж замков труб по ходу движения конденсата. Низ верхней трубы должен заходить во внутрь верха нижней трубы.
  7. При сборке отдельных частей и элементов, должен использоваться специальный термостойкий герметик, рассчитанный на 1000 градусов.
  8. Крепление стыков производиться специальными стяжками или хомутами, если такое крепление не предусмотрено, следует скреплять стыки саморезами.
  9. Чтобы он был надежным, нужно тщательно относиться к вопросу его крепления. Крепить его нужно с шагом не менее 1,5 метра, надежными элементами.
  10. Следует использовать специальные элементы проходки межэтажных перекрытий и крыши, для обеспечения пожарной безопасности зданий. Их внутренность должна заполняться негорючим, теплоизолирующим материалом.
  11. При выводе металлического дымохода через крышу, должна использоваться универсальная разделка.
  12. Для дальнейшей ревизии и чистки, должны быть установлены специальные ревизионные люки и прочистки.
  13. Для избежание попадания влаги с наружи, устанавливаются грибки. Чтобы избежать пожара от вылетающих искр из трубы, устанавливаются искрогасители.

к содержанию ↑

Производители

Все они имеют очень хорошую репутацию на рынке металлических дымоходов. На сегодняшний день являются лучшими и проверенными производителями стальных дымоходов для печей:

  • Вулкан,
  • Везувий,
  • Термофор,
  • Крафт,
  • Балтвент,
  • Росинокс,
  • Феррум,
  • Элитс,
  • Теплодар,
  • Сфера,
  • Феникс,
  • Эталон.

к содержанию ↑

Вывод

Применение стальных дымоходов для печи, при грамотном расчете и монтаже, обеспечить эффективную роботу на все время эксплуатации любого отопительного прибора. Хорошие технические характеристики и высокая безопасность данного вида дымоходов, позволит чувствовать себя комфортно и надежно в доме.

Они имеют довольно демократическую цену, что очень радует. На сегодняшний день, они занимают одно из первых мест по применение в строительстве. Главное при покупке убедитесь в качестве и надежности, приобретаемых элементов дымохода. Экономия должна быть взвешенной и оправданной, ведь от этого зависит безопасность и здоровье.

Пошаговое руководство по сборке наружного камина

Вы можете собрать комплект для камина за выходные. Это так просто.

-Roman Stone

Итак, вы решили вывести свой двор на новый уровень? Возможно, вам интересно, как построить камин. Подходит ли он для вашей семьи и образа жизни? Отличительной особенностью комплекта для наружного камина Fremont является то, что это не просто красивый элемент декора внутреннего дворика, это центральное место для отдыха. Просто представьте себе, как ваши друзья и семья собираются на улице, чтобы поделиться историями у потрескивания костра.

Однако, несмотря на то, что прижаться к уличному камину кажется отличным способом снять стресс и забыть обо всем на свете, люди часто сомневаются, стоит ли строить уличный камин на заднем дворе. Они слышат «Сделай сам» и сразу же думают, что я никак не могу этого сделать. Мой набор для наружного камина Fremont разработан, чтобы быть быстрым и простым. Вам не придется возиться со специальными инструментами или резать какой-либо материал. Сложите и склейте детали вместе, как показано в пошаговой инструкции.

Инструкция по эксплуатации камина Fremont в формате PDF

Шаг 1: Проверьте местные коды

Обязательно проверьте все коды и ограничения штата, местного самоуправления или ТСЖ для наружного камина. Обычно это так же просто, как соблюдение требований к зазору от строений и границ собственности. Возможно, вам придется добавить простой искрогаситель. К сожалению, открытый огонь может быть запрещен. Обязательно проконсультируйтесь с местным муниципалитетом, чтобы убедиться, что сборка соответствует требованиям.

Шаг 2: Разработайте план действий

Первый шаг — пойти на задний двор и посмотреть, достаточно ли у вас места. Для размеров каминных комплектов Fremont без надстроек потребуется пространство 52 дюйма (ширина) x 48 дюймов (глубина) x 91 дюйм (глубина). Собираетесь ли вы топить дровами или использовать газовые бревна? Потребуется ли вам дополнительная очистка дымохода? Задайте себе эти вопросы сейчас, чтобы потом не застать себя врасплох. Хотите ли вы более высокую высоту дымохода, хранение дров сбоку или газовые бревна, я предлагаю множество вариантов модификации комплекта по вашему вкусу. Если вам нужна помощь в планировании жилого пространства на открытом воздухе, ознакомьтесь с моей статьей об этом здесь.

Шаг 3: Постройте фундамент

Вам нужно будет потратить некоторое время на подготовку фундамента. Вы можете найти руководство здесь.

Базовые инструкции в формате PDF

Я знаю, что вам не терпится приступить к работе, но первый и самый важный шаг — это прочная основа для установки камина! Я не могу переоценить это, поэтому посмотрите мое краткое видео-руководство и приготовьте лопату!

Многие люди строят на бетоне, и нет ничего особенного, кроме использования стандартных передовых методов. Есть только несколько вещей, чтобы рассмотреть. Бетон по-прежнему нуждается в основании из дробленого заполнителя толщиной 4-8 дюймов, на которое можно положить. Не лейте его прямо на почву. Бетон также нуждается в стальной арматуре. Убедитесь, что построили его правильно в соответствии с местными нормами. Вам понадобится железобетонная подушка толщиной от 4 дюймов до 8 дюймов. Если вы строите на уже существующей бетонной площадке или на той, которая намного больше, чем площадь вашего камина, обязательно сделайте или вырежьте компенсационные швы вокруг камина. Деформационные швы гарантируют, что вес вашей конструкции не расколет бетонную подушку. При желании вы можете практически скрыть компенсационные швы. Выложите первый ряд блоков. Плотно отметьте их перманентным маркером. Удалите блоки. Используйте бетонную пилу, чтобы разрезать по линиям, очерчивающим, где будут располагаться блоки. При перемещении первого ряда блоки должны скрывать компенсационные швы. Вырезание или формирование этих компенсационных швов даст вашему камину отдельную подкладку. Когда происходит движение или оседание, эта площадка будет двигаться независимо от вашей основной плиты. Изолированная подушка сведет к минимуму или устранит растрескивание основной подкладки из-за постоянного веса камина.

Шаг 4: Соберите инструменты

Необходимые инструменты:

Не нужен, но определенно рекомендуется.

  • Dead Blow Hammer
  • Hammer
  • Caulk Gun
  • 4 Foot Level
  • Torpedo Level
  • Square (Big Ass if possible)
  • 2 Ladders (мин. 6 футов)

Шаг 5: Соберите свой камин

Вот обзор сборки камина и дровяных ящиков. В этом видео показана более старая модель, но я считаю, что оно по-прежнему полезно для получения хорошего представления о том, о чем идет речь. Поймите, что новую модель построить еще проще.

Заложите фундаментный блок

Итак, самое сложное позади! Когда вы начнете класть фундаментные блоки, я рекомендую вам начать с центра, потому что середина основания выравнивается по середине полного блока, помогая вам центрировать камин для оптимального размещения.

Примечание. При сборке комплекта следите за тем, чтобы он был ровным, прямым и отвесным. Используйте четырехфутовый уровень и часто проверяйте. Ключевым моментом является начало на ровном основании. При склеивании блоков следите за тем, чтобы не использовать слишком много клея — это приведет к тому, что блоки «поплывут». Достаточно небольшой капли клея, так как сила тяжести самих блоков будет удерживать камин вместе, а клей — это всего лишь страховка.

Сборка топки

Топка — это сердце вашего камина. По сути, это именно то, что называется — коробка. Обязательно держите коробку на одном уровне, ровной и отвесной. Использование Big Ass Square определенно поможет. Начните строительство с этого внешнего угла. Держите вашу конструкцию ровной, ровной и вертикальной.

В конструкции топки нет ничего особенно сложного. Он имеет только две ключевые особенности, о которых вы должны помнить при сборке. Он облицован огнеупорным кирпичом и имеет отверстие, для которого потребуется перемычка. Оба имеют относительно простую конструкцию. Инструкции помогут вам на каждом этапе пути.

Огнеупорный кирпич — это дополнительный слой кладки, который не дает огню атаковать ваше строение. Весь огнеупорный кирпич входит в комплект. Обязательно обратите внимание на нарезанные кусочки. Обратите внимание на воздушный зазор в углу топки.

Далее вы поместите перемычку в верхнюю часть проема топки. Важно сделать это точно так, как показано на рисунке, чтобы приклеить эти блоки, так как они будут поддерживать ваш уголок.

Разместите уголок таким образом, чтобы верхняя часть угловой стойки находилась на одном уровне с верхней частью перемычек. Возможно, вам придется использовать монеты в качестве прокладок или добавить песок под угол, чтобы сделать его заподлицо. Убедитесь, что утюг примерно отцентрован по отверстию топки. Дополнительное пространство позволит расширить угол.0040 ВРЕМЕННЫЕ опорные блоки . Обязательно поймайте угол опорного блока, так как его будет легче удалить позже. Часть сборки топки завершена!

Соберите свою коптильную камеру

Теперь, когда ваша топка готова, самое время сделать перерыв и дать клею схватиться.

Когда вы начнете строить коптильную камеру, вставьте блок примерно на 2 дюйма с каждой стороны и примерно на 4 дюйма спереди. Из-за того, что блоки имеют упавший характер, может быть трудно получить хорошие измерения без специального приспособления. Вы можете сделать приспособление или просто использовать метод пальца, как показано ниже. Это настолько точно, насколько вам нужно. Помните: если это выглядит хорошо для ваших глаз, это выглядит хорошо.

Здесь вы можете увидеть строящуюся коптильню. По мере того, как вы продолжаете строить дымовую камеру, вы будете держать заднюю стенку камина вертикально, вставляя блок примерно на 2 дюйма с каждой стороны. Всегда используйте поверочную линейку, чтобы ваши пробежки были прямыми.

Построить дымоход

Закончив коптильную камеру, вы перейдете к дымоходу. Это простой процесс укладки вашего блока, при котором все остается ровным, квадратным и вертикальным, как и раньше. Дымоход одинакового размера по всей высоте. Это облегчит строительство. Если у вас есть деревянные ящики, сделайте их, чтобы вы могли стоять на них при строительстве дымохода. Это не только безопаснее, чем лестницы, но и проще. Вы всегда можете увеличить высоту дымохода до дополнительных 48 дюймов, используя наши комплекты расширения дымохода. Это гарантирует, что ваш дымоход сможет преодолевать любые препятствия или конструкции по мере необходимости.

Расширение дымохода Fremont Bethany Ledge blend

Добавьте свою кепку

Я знаю, что вы готовы расслабиться у огня, и я обещаю, что мы почти у цели. Обязательно не торопитесь и хорошо отдохните. Если вы будете следовать инструкциям, это будет сделано на следующий день после того, как вы закончите камин, поэтому следует позаботиться об оставшейся части. Помимо получения уровня основания, установка крышки является следующей самой сложной частью всей сборки, используйте лестницы и друга. Обязательно ознакомьтесь со своим планом. Запланируйте безопасный побег на случай, если последняя крышка будет сброшена. Части камина не так важны, как части тела! Будьте в безопасности и не торопитесь. Вы также можете использовать уступы, созданные стоечным блоком, в качестве «лестницы», чтобы переместить блок вверх до окончательного подъема. Опять же, установка деревянных ящиков делает это намного проще и безопаснее. Если вам не хватает людской силы, ПОДОЖДИТЕ. Планируйте установить это, когда сможете сделать это безопасно.

Добавьте последние штрихи

И последнее, но не менее важное: нам нужно добавить все наши завершающие блоки. Эти блоки являются самыми легкими и маленькими частями в сборке. Они используются для отделки верхней части дымохода и создания кожуха. Хорошо приклейте эти детали отделки, так как они являются единственным блоком, который не зафиксирован на месте.

Дайте камину высохнуть в течение 72 часов, прежде чем развести свой первый костер.

Поздравляем! Ваш уличный камин готов. Я бы посоветовал тебе похлопать себя по спине, но у тебя могут болеть плечи. Надеюсь, вам понравится ваш новый камин и центральное место для отдыха. Если вы можете собрать это, вы можете собрать любой из моих наборов. Подумать об этом; можно использовать новый гриль…

Грейс Эканем

похожие сообщения:

Как построить камин в углу

Грейс Эканем

Как поднять каминный комплект

Грейс Эканем

9 дизайнов небольших патио с БОЛЬШИМ эффектом

Grace Ekanem

Пошаговое руководство по установке камина • Модная домохозяйка

Изменено в

Делиться заботой!

6
акции

  • Поделиться

  • Твитнуть

На протяжении 1960-х и 1970-х годов многие люди убирали из дома свои чугунные камины. В то время как некоторые решили замаскировать пространство, другие предпочли установить газовую плиту. В результате многие великолепные чугунные камины отправились на свалку, что было вопиющим позором.

К счастью, многие домовладельцы начинают признавать красоту и изысканность традиционных каминов, которые могут добавить нотку роскоши и элегантности в дизайн их интерьера. Если вы хотите пойти по их стопам, прочитайте это пошаговое руководство по установке камина.

Шаг 1: Найдите идеальный старинный камин

Первое, что вам нужно сделать, это найти лучший старинный камин для вашего дома.

Чтобы убедиться, что вы выбрали надежную функцию, которая может улучшить внешний вид вашего интерьера, а также потенциально повысить цену продажи вашей собственности, вам следует посетить демонстрационный зал Westland London, который специализируется на старинных каминах разных периодов, таких как 18 . и 19 -го века. Чтобы выбрать идеальный дизайн, который дополнит ваш интерьер и вкус, посетите Westland London | Старинные камины и архитектурный антиквариат.

Шаг 2. Проверьте свой дымоход

Далее вам нужно будет проверить, не был ли снят или заблокирован дымоход. Например, вы можете купить дымовые пеллеты, чтобы определить, поднимается ли дым из вашего дома вверх. Возможно, дымоход был закрыт гипсокартоном или легкими блоками.

Шаг 3: Измерьте камин

Важно иметь камин на месте до начала процесса установки. Строитель или мастер на все руки должен будет проверить, что полка камина на 10 см уже, чем размеры дымохода. Тем не менее, вам не нужно беспокоиться, если выбранный вами камин не подходит по размеру, так как в процессе установки будет некоторое пространство для маневра.

Шаг 4. Раскройте или восстановите очаг

После того, как размер камина будет измерен, вам нужно либо открыть, либо перестроить очаг. К счастью, построить новый очаг несложно, и талантливый строитель может быстро и легко выполнить его. Например, им нужно будет сделать деревянную опалубку перед заполнением ее влажной бетонной смесью из одной части цемента и пяти частей щебня, которую следует выровнять теркой.

Шаг 5. Установите металлическую вставку

Металлическая вставка надежно удерживает рамку на месте. Если вы устанавливаете небольшой чугунный камин, многие из них, как правило, имеют комбинированную окантовку и вставку с отверстиями под каминной полкой, поэтому их легко прикрепить к стене.

Шаг 6: Прикрепите окантовку

Лучший способ прикрепить окантовку к стене – использовать четыре крепежные пластины, которые следует привинтить к задней части окантовки, а затем к стене. Для этого вам нужно выдолбить канал в стене, который вы позже сможете укрепить с помощью наполнителя.

Шаг 7. Облицовка очага плиткой

После того, как вы следовали приведенным выше советам, все, что вам останется сделать, это облицевать очаг плиткой, соответствующей вашему чугунному камину и дизайну интерьера. Тем не менее, убедитесь, что вы прочистили дымоход, прежде чем зажечь огонь в первый раз.

Если вы решили, что наличие камина – это то, что нужно вашему дому, знание того, как это сделать, позволит вам насладиться красотой и теплом, которые предлагает камин.
