Заземление дома: схемы устройства, конструкция контура, правила монтажа

Как своими руками обустроить заземление для дома

Электричество – важнейшее изобретение в истории человечества. Но, как и огонь, электрическая энергия очень своенравна и моментально может выйти из-под контроля. Чтобы обезопасить использование электричества в быту, и необходим контур заземления дома.

Какую пользу приносит заземление?

Необходимо оно для того, чтобы предупредить многие неприятные ситуации, связанные с утечкой тока. Для его обустройства используют кабель ВВГ, чтобы сделать монтаж надежной системы токоотвода. Кроме того, у подобной защиты есть еще одна функция – обеспечение нормальной работы бытовых электроприборов. Уменьшение потребления энергии, отсутствие вредного излучения и даже долговечность аппаратуры зависят именно от качественного заземления. К слову, подтвержденный факт: при наличии надежно смонтированного токоотводящего контура даже интернет-соединение начинает работать несколько быстрее.

Но важнее всего – заземление в деревянном доме, которое убережет его не только от короткого замыкания проводки, но и от удара молнии.

Как сделать заземление в доме своими руками?

Защитный контур в принципе не очень сложная конструкция, поэтому можно как обратиться за помощью в специализированную организацию, так и смонтировать его самостоятельно.

Шаг 1. Выбор точки монтажа заземляющего контура.

Лучше всего выбирать место недалеко от дома, но там, где люди бывают нечасто. Оптимально место должно находиться больше в тени, чтобы земля не пересыхала и не теряла токопроводящей способности.

Шаг 2. Земляные работы

Стержни токоотвода должны напрямую контактировать с землей, в которую они закапываются. По общепринятым правилам оптимальная глубина – на уровне точки замерзания.

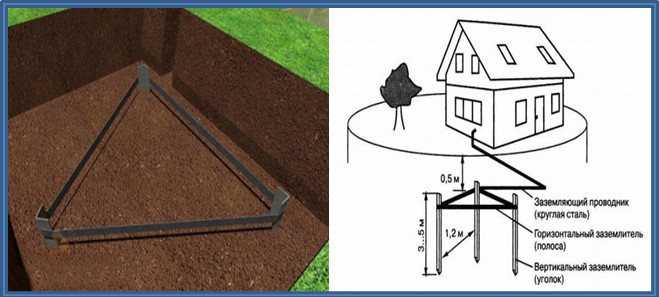

Шаг 3. Монтаж конструкции

Она может иметь разную схему, что зависит от предпочтений владельца дома, типа строения и даже используемых строительных материалов. Для внутренней проводки с заземляющим контуром оптимальный выбор – провод СИП 2, обеспечивающий максимальную безопасность розеток, выключателей и других точек потребления.

Шаг 4. Проверка системы

Заземляющий контур должен представлять собой замкнутую систему, на функционал которой не влияют даже небольшие ее поломки.

Лучше всего делать места соединений сварными, что исключает риск окисления металла и исчезновения контакта. Допускается стык и посредством болтов, но с повышенной периодичностью проверок работоспособности защиты.

Ни в коем случае нельзя покрывать металлические элементы краской, используется только антикоррозийная обработка.

Заземление в частном доме 220 В не должно контактировать с трубопроводами и другими металлическими коммуникациями.

Правила итоговой проверки

Для проверки обычно используется лампа накаливания 100 Вт, но визуально определить качественность этим «прибором» сложно, лучше доверить контроль специалисту с соответствующим оборудованием. Тем более, что тогда станут известны точные параметры защиты для внесения изменений в систему, пока она еще не приступила к действию.

Важно! Данная статья несет исключительно ознакомительный характер. Для правильного обустройства заземления в доме необходимо обязательно проконсультироваться у квалифицированного специалиста.

Компания «СТРОКА» несет ответственность только за качество предоставляемых материалов (кабели, провода).

Монтаж заземления в СПБ и области

Монтаж  заземления в Санкт-Петербурге и Ленинградской области

     Одной из важнейших наших услуг является монтаж системы заземления.

     В соответствии с действующей нормативно-технической документацией, практически для всех зданий и сооружений требуется контур заземления. Чаще всего за услугами монтажа заземления к нам конечно же обращаются владельцы загородных домов (заземление щита учета, повторное заземление дома, заземление котла и прочего чувствительного электрооборудования), так как речь в данном случае идет о собственной безопасности и безопасности самого дома.

.

     Чтобы заказать монтаж заземления или получить консультацию обращайтесь по телефону: +7 (812) 913-73-52  или оставляйте заявки на электронный адрес: [email protected] СДЕЛАЕМ ВАШ ДОМ БЕЗОПАСНЕЕ.

.

     Подробнее расскажем о модульном заземлении, так как в России да и в большинстве  других стран, такая система является оптимальной по соотношению цена/качество и обеспечивает максимальную надежность и безопасность.

Данный тип заземлителей представляет собой стержни из стали с покрытием (меднение, цинкование) либо из нержавеющей стали. Стержни соединяются между собой специальными муфтами.

Ниже для наглядности представлено заземляющее устройство загородного дома.

     Главной качественной характеристикой контура заземления является его сопротивление, и оно в первую очередь зависит от типа грунта в месте монтажа заземления. Поэтому необходимое количество стержней для устройства заземления зависит от района, где вы проживаете. Так например на севере Ленинградской области (Выборгский, Приозерский, Всеволожский районы) преобладают супеси и пески с высоким удельным сопротивлением грунта, поэтому и заземлитель необходимо монтировать на большую глубину. На юге же ленинградской области (Ломоносовский, Гатчинский, Волосовский, Тосненский районы) преобладают глинистые и суглинистые почвы с низким удельным сопротивлением, поэтому там в большинстве случаев хватает комплекта заземления длиной 6 метров. (нормативное значение сопротивления — 30 Ом для заземления загородных домов)

.

     Монтаж комплекта заземления занимает не более одного рабочего дня.

.

     Ниже представлена стоимость монтажа  заземления дома «под ключ». Данная стоимость может меняться в зависимости от нескольких факторов:

      1. Удаленность от СПб.

      2. Расстояние от места монтажа заземлителя до электрического щита и необходимость протяжки кабеля до щита или других точек заземления.

      3. Тип заземлителя (омедненный или из нержавеющей стали).

      4. Глубина монтажа заземлителя 6, 9, 12, 15 метров. Глубина монтажа выбирается исходя из назначения заземлителя и типа грунтов в месте монтажа.

Цены актуальны на январь 2023 г.

* В стоимость входит:

     — Комплект заземления; Подробнее о комплектах заземления можно узнать здесь.

     — Полоса оцинкованная 3 метра;

     — Коробка распаечная c зажимом на фасад;

     — Монтаж заземлителя;

     — Вывод полосы от заземлителя с установкой коробки с зажимом;

     — Замер сопротивления растеканию тока заземлителя;

.

О заземлении промышленных объектов подробнее по ссылке.

.

..

     Ниже представляем основные достоинства применения модульной системы заземления.

     Чтобы заказать монтаж заземления или получить консультацию обращайтесь по телефону: +7 (812) 913-73-52  или оставляйте заявки на электронный адрес: info@ips-energo. ru СДЕЛАЕМ ВАШ ДОМ БЕЗОПАСНЕЕ.

.

Монтаж заземления осуществляется в будни и выходные дни!

.

Последние смонтированные заземляющие устройства
2021г. Контур заземления здания колледжа	2021г. Контур заземления частного дома Токсово	2021г. Контур заземления сервера. Горелово
2021г. Контур заземления установки резки металла в Разбегаево	2021г. Контур заземления установки МРТ в Санкт-Петербурге	2021г. Контур заземления частного дома в Орехово
смонтирован контур заземления дома в п. Керро	смонтирован контур заземления дома ул. Барона Корфа, Всеволожск	Повторное заземление опор ВЛ в КП Новые дубки
смонтирован контур заземления Академии боевых искусств в парке 300-летия Петербурга	смонтирован контур заземления дома в КП Киссолово	смонтирован контур заземления дома в п. Токсово
смонтирован контур заземления на 40 км Выборгского шоссе	смонтирован контур заземления в п. Лисий нос	смонтирован контур заземления в п. Васкелово
смонтирован контур заземления в п. Красносельское	смонтирован контур заземления в п. Белоостров	смонтирован контур заземления в г. Гатчина

Также Вам помогут в выборе следующие информационные статьи:

Контур заземления. Выбор комплектующих.

Нормативно-техническая документация в области молниезащиты и заземления.

Зачем вам необходимо именно глубинное заземление?

Таблица выбора удельного сопротивления различных типов грунтов и воды

Омеднение или цинкование. Какой заземлитель выбрать.

Понимание системы электропроводки и заземления дома

Электромонтажные работы различаются по сложности. Это может быть от простого до чрезвычайно сложного, поэтому любой домовладелец, настроенный на DIY, должен иметь хотя бы базовое представление о проводке своего дома и о том, что подразумевает электромонтаж.

Местная коммунальная компания снабжает каждый дом счетчиком электроэнергии, через который поступает электричество. Затем электричество проходит через главный выключатель, а затем в распределительную коробку дома, которую в очень старых домах также называют блоком предохранителей.

Отсюда электричество поступает в многочисленные цепи, достигая всех уголков вашего дома, проходя через отдельные автоматические выключатели, которые действуют как меры безопасности, защищая систему от перегрузки. Вся домашняя электросеть в основном рассчитана на работу от 120 вольт, за исключением некоторых приборов больших размеров, которые работают от 240 вольт.

Важной частью электропроводки вашего дома является заземление. Чтобы понять, насколько важно заземление для домашней электропроводки, нужно иметь общее представление о природе потока электрической энергии.

Основы электропроводки дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов в металлических проводах. Ток принимает две формы: положительный и отрицательный заряд. Коммунальная компания, используя огромные генераторы, управляет заряженными электрическими полями, иногда за много миль. Поток электрического тока представляет собой этот поляризованный заряд, идущий к вашему дому через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда и в домашних системах электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба эти типа проводов проходят через вашу электрическую панель обслуживания, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении электронов в землю. Негативная энергия нуждается в разрядке и восстановлении баланса. Это делается через нейтральные провода в электрической системе. Однако иногда пути разорваны, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Заземленная проводка дома

В системах электропроводки жилых помещений система заземления функционирует как «резервный» маршрут, предлагая электрическому току альтернативный путь, по которому можно следовать в случае возникновения проблем с проводкой. Система заземления представляет собой систему оголенных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, идущую параллельно горячим и нейтральным проводам. Если возникает какая-либо проблема, блуждающий ток направляется обратно на землю по другому маршруту, созданному этой системой.

Неизолированные медные провода разряжаются в заземляющей шине на вашем главном сервисном щите, подключенном к заземлению глубоко в землю. Благодаря этой системе электричество подается по пути наименьшего сопротивления в случае возникновения проблемы в вашей системе электропроводки.

Чтобы проверить, имеет ли электропроводка вашего дома систему заземления, вам необходимо осмотреть каждую розетку. Третье круглое отверстие в розетке — это заземляющее соединение. Конечно, не все системы домашней электропроводки имеют такую ​​сложную систему заземления. Например, более старые дома, особенно до 19 лет.65 используйте металлический кабелепровод или металлические кабели вместо оголенных медных проводов. Проводка с ручкой и трубкой является таким примером. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземления. Розетки без заземления имеют два слота вместо трех, и их стоит обновить.

Защита электропроводки дома

Чтобы полностью понять систему электропроводки в вашем доме, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемой частью вашей электросистемы. .

• Плавкие предохранители или автоматические выключатели : Обеспечивают защиту каждой цепи от перегрева в случае электрической перегрузки. Они могут чувствовать короткое замыкание, немедленно реагируя, мгновенно останавливая поток тока. В случае замыкания на землю или короткого замыкания немедленное снижение сопротивления вызывает циркуляцию неконтролируемого тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, закрепленный на металлической трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
• Заземление прибора: Многие электроприборы имеют собственную систему заземления. Пылесосы, электроинструменты и ряд других бытовых приборов более безопасны, если на вилке шнура имеется третий штырь, что свидетельствует о том, что у прибора есть собственная система заземления. Он имеет форму, подходящую для гнезда заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключаться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
• Переходники для вилок: Довольно популярны переходники для вилок, которые позволяют использовать вилки с тремя контактами в розетках с двумя гнездами. Однако знайте, что они обеспечивают защиту заземления только в том случае, если металлическая петля адаптера надлежащим образом прикреплена к крепежному винту на крышке розетки, который затем соединяется с металлической коробкой, и эта металлическая коробка заземлена. Поскольку в этом нет уверенности, возможно, вы захотите подключать трехштырьковые вилки только к заземленным розеткам с тремя разъемами. Если заземленная розетка не подходит, вы можете рассмотреть возможность установки розетки GFCI. Это обнаружит замыкание на землю и отключит питание до того, как возникнут дальнейшие проблемы. Однако GFCI не создает путь заземления. Он предлагает только дополнительную защиту.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Пожалуйста, свяжитесь с нами сразу по адресу: 310-800-2401

Имя *

Фамилия *

Электронная почта *

Телефон *

Тип * Тип проекта *

Тип проекта * 0003

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Подробная информация о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA 90250

Наши рабочее время

MO-FR: 8:00-5 вечера
SAT: закрыто
Sun: закрыто

9:00. Дом

Перейти к содержимому

Как заземлить дом

Как заземлить дом

Заземление дома является важной мерой электробезопасности. Это означает, что существует физическая связь между каждым электрическим компонентом в вашем доме и землей, обеспечивающая путь для избыточного электрического тока. Сверхмощные приборы заземляются для предотвращения ударов током и возгорания, которые потенциально могут привести к катастрофическим травмам и повреждениям. Поэтому знание того, как заземлить дом, имеет первостепенное значение для безопасности вашей семьи.

Проблемы с заземлением чаще встречаются в густонаселенных районах, где потребность в электроэнергии высока. Новые дома, как правило, заземлены в соответствии с последними стандартами безопасности. Но если у вас старый дом, он может не быть заземлен, а иногда и с новыми системами заземления возникают проблемы. Незаземленные устройства, розетки и выключатели представляют серьезную угрозу безопасности, поскольку вы можете стать заземлением.

Признаки неправильного заземления

Ваш дом нуждается в заземлении, если:

• Розетки с двумя контактами вместо стандартных трехштырьковых.
• Не горит индикатор тестера цепей.
• Вы получаете удары током при прикосновении к розеткам.

Шаги по заземлению дома

Нет причин для паники, если ваш дом не заземлен, но вам следует серьезно подумать о том, чтобы заземлить его, чтобы повысить свою безопасность. Для заземления всей домашней электросистемы обычно требуется опытный электрик. Тем не менее, процесс обычно происходит следующим образом.

1. Выбрано место для установки заземляющих стержней. Эти восьмифутовые стальные стержни с медным покрытием вбиты в землю. У каждого есть верхний разъем, к которому присоединяется заземляющий провод. Стержни должны находиться относительно близко к электрической панели и не находиться на пути транспортных средств, газонокосилок или другого оборудования.
2. Забейте стержень в землю с помощью заземляющего стержня так, чтобы над землей выступало примерно 2 или 3 дюйма. Второй и каждый последующий стержень должны быть установлены на расстоянии не менее 8 футов друг от друга.
3. Заземляющие пластины можно использовать в каменистых местах и ​​других местах, где трудно вбить заземляющий стержень в поверхность. Металлическая пластина закапывается под основание или фундамент. Другой вариант – встроить металлический арматурный стержень в бетонный фундамент и подключить к нему грозозащитный трос.
4. Хомуты для медных стержней крепятся винтами к заземляющим стержням. Далее ослабляются клеммы проводов на зажимах, чтобы провести заземляющий провод последовательно между стержнями. После того, как провод на месте, клеммы затягиваются.
5. Если провод заземления сервисной панели ведет к трубе холодной воды, необходимо надежно зажать соединение. Не заземляйте трубу горячей воды, потому что она не ведет к земле, а только водонагреватель. Подключение заземляющего провода к трубе холодной воды эффективно, потому что городские водопроводные трубы уходят глубоко в землю. Для этого:
   • Закрепить хомут на трубе перед счетчиком воды или редукционным устройством; ослабьте крепежные болты и оберните хомут вокруг трубы.

• • Затяните хомут и ослабьте винт клеммы проводного соединения с помощью отвертки; затем вставьте заземляющий провод, прежде чем затягивать клемму.

Знание того, как заземлить дом, требует точных измерений для размещения заземляющих стержней, прокладки провода и прокладки траншеи. Медный провод должен быть надлежащим образом прикреплен к стенам и проходить на расстоянии от 10 до 20 футов от дома, а затем обернут вокруг первого стержня примерно в 4 дюймах от конца. Заземляющий провод должен полностью опоясывать дом и через каждые 10 футов наматываться на другой заземляющий стержень (его можно припаять или приварить). Кроме того, провод и электрощиток необходимо соединить с помощью грозозащитного разрядника.

Свяжитесь с Express Electrical Services

Заземление дома всегда защищает вас от избыточного электричества. Однако это может быть сложно и потенциально опасно, если у вас нет опыта. Наши специалисты знают, как правильно заземлить дом и предоставить полный спектр электротехнических услуг в Южной Калифорнии. Позвоните по телефону 323-727-7799 или воспользуйтесь нашей онлайн-системой записи, чтобы организовать консультацию, оценку и полный комплекс услуг по заземлению.
