Вытяжка в ванной в частном доме в стену: как сделать вентиляцию, виды, обратный клапан (+ фото)

Вентиляция (вытяжка) в ванной и в туалете в частном доме: виды, монтаж с фото

При строительстве любого современного дома сразу продумывается способ попадания свежего воздуха в комнаты. Инженеры просчитывают, каким образом должна происходить циркуляция. Это обеспечивает сухость, защиту от плесени, грибков, сырости.

В старых домах иногда бывает, что в ванной комнате или туалете можно обнаружить следы плесени, потеки влаги. Наличие подобных явлений говорит о неисправности вентиляционной системы.

Также может проявляться подобное при ее недостаточной мощности, малом объеме воздуха, поступающего в помещение. Значит, нужно выполнить переделку старой или установить новую вентиляцию для помещения.

Эта статья дает полную информацию о том, как сделать вентиляцию в ванной, туалете в частном доме, каких типов она бывает, как можно провести монтаж своими руками.

Содержание

• 1 Виды вентиляции для ванны и туалета частного дома
• 2 Нормы вентиляции в туалете и ванной комнате
• 3 Естественная вентиляция
  • 3. 1 Что затрудняет естественную вентиляцию
• 4 Принудительная вентиляция
  • 4.1 Типы устройств для принудительной вентиляции
• 5 Установка вентилятора в систему естественной вентиляции
• 6 Монтаж принудительной вентиляции с нуля
• 7 Особенности вентиляции санузла в деревянном доме
• 8 В заключение

Виды вентиляции для ванны и туалета частного дома

Слева — схема естественной, справа — принудительной вентиляции

Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.

Вентиляция для санузла в частном доме бывает трех типов:

• Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
• Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
• Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.

Нормы вентиляции в туалете и ванной комнате

При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.

К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.

При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.

Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:

• для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
• для ванной, совмещенной с санузлом, — не менее 50 м³/час;
• туалет потребует 50 м³/час;
• раковина и биде — 25 м³/ч;
• душевая кабина и джакузи требуют 75 м³/ч.

Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.

Как правило, общая мощность системы редко превышает 110 м³/час. Конкретно для совмещенного санузла можно принять усредненное значение – 60 м³/ час.

Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).

Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.

Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.

При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.

Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.

Далее тип вентиляции определяется, исходя из проекта дома.

Типа систем может быть два:

1. Естественная.
2. Принудительная.

Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.

Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.

Естественная вентиляция

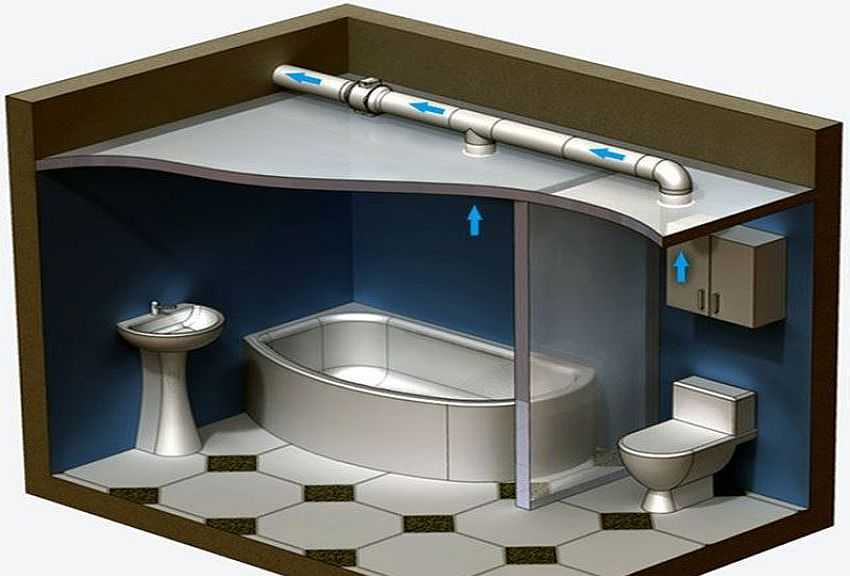

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится  между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Каналы санузла и других комнат объединять запрещено, так как воздух из туалета вместе со всеми запахами и бактериями может потянуть через другие помещения. Разрешается объединение ванной и туалета, если они расположены на одном этаже, а также соединение систем вытяжек чердачных помещений, расположенных на одной стороне дома.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Принудительная вентиляция

Ванная комната в частном или любом другом доме должна быть максимально чистой, проветриваемой. Но бывает такое, что при установке нового оборудования, такого как биде или душевая кабинка, естественной вентиляции становится недостаточно.

Появляется сырость, разрастается плесень, образуется эффект затхлости, застоя воздуха. Дополнительной неприятностью становится увеличение времени сушки вещей, а из ванной распространяется неприятный запах по всему дому.

Если появились подобные проблемы, то пришло время задуматься над установкой системы принудительной вентиляции в своем доме.

Система принудительной вентиляции мало отличается от естественной. Обе предполагают практически идентичные расчеты каналов для притока и оттока воздушных масс.

Основным отличием является наличие устройства, обеспечивающего прокачку воздуха по шахте. Как правило, для этого используется обычный вентилятор, вмонтированный в шахту, сопоставимый с ней по диаметру.

Такой подход позволяет избавиться от большей части проблем, связанных с самотечной системой. Значительно снижается зависимость работы от погодных условий, состояния вентиляционной шахты, а также сглаживаются незначительные ошибки, допущенные при монтаже каналов.

Типы устройств для принудительной вентиляции

основные виды вентиляторов

Существует много разновидностей принудительного проветривания. Здесь все сугубо индивидуально, зависит от проекта дома.

Но, так или иначе, монтаж начинается с расчета необходимой мощности, выбора типа оборудования. Также следует учесть, каким образом установка будет запускаться.

Для начала нужно ознакомиться с видами вытяжных устройств применяемых в ванной и туалете:

• Осевой вентилятор – самый простой и дешевый тип конструкции. Позволяет выполнить монтаж буквально за 20 минут.
• Центробежный вентилятор – дороже, сложнее осевого. Основным плюсом является повышенная мощность, большой ресурс.
• Приточно-вытяжные рекуператоры – самая дорогая и сложная система. В зависимости от производителя и конструкции могут потребовать дополнительных усилий, знаний технологии монтажа. Их особенность – осуществление притока свежего и забора старого воздуха из помещения. Дополнительной опцией является подогрев входящего потока до необходимой температуры.

Вытяжка в ванной комнате в частном доме может выполняться несколькими способами.

Установка вентилятора в систему естественной вентиляции

Это самый простой метод увеличения производительности. Для реконструкции потребуется лишь монтаж кулера для готовой шахты. Последовательность выполнения действий начинается с демонтажа решетки, закрывающей начало канала.

Далее следует снять размеры отверстия, подобрать необходимую модель вентилятора. При этом учитывается рабочая мощность двигателя, вид конструкции.

После выбора и покупки оборудования выполняется непосредственно его монтаж, присоединение его к электрической проводке. На конечном этапе закрывается декоративная решетка, и оборудование вентиляции принудительного типа закончено.

Монтаж принудительной вентиляции с нуля

Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.

Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке. Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.

Способы монтажа вентиляционного канала

Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.

Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.

После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.

Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.

Примечание. В частном доме вытяжка для ванной и туалета может устанавливаться общая. Это значительно сэкономит ресурсы и время.

Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.

Особенности вентиляции санузла в деревянном доме

Дома, построенные из натурального дерева, отлично пропускают воздух, обладают особенностью отдавать или забирать влагу.

Но несмотря на это, вентиляция санузла в деревянном доме является очень важной частью всей конструкции, ведь при повышенной влажности в ванной и санузле существует прямая угроза появления грибка, плесени. Помимо этого, возможно прогнивание несущих конструкций, что может привести к разрушению дома.

Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:

• Максимальная скорость потока не должна превышать 0,3 м/сек.
• Относительная влажность допустима до 65%.
• Температура воздуха внутри помещения должна быть в пределах +25 °С летом и +18 °С зимой.
• Вентиляция в ванной комнате в деревянном доме должна иметь проточность 25 м³/час для раздельной системы и 50 – 70 м³/час для совмещенного санузла.
• Проверка работоспособности вентиляции и устранение неполадок.
• Полноценно работающая вентиляция в ванной комнате и туалете частного дома обеспечивает защиту помещения от сырости и разрушения, а людей — от болезней, связанных с развитием грибков и плесени.

Для проверки работоспособности обычно применяется два проверенных метода:

1. Нужно поднести зажженную спичку к решетке вентиляции. При нормальной работе пламя значительно отклоняется в сторону потока воздуха.
2. Поднести к вентиляционному отверстию обрывок тонкой бумаги. В случае полноценного функционирования системы бумага прилипает к решетке.

Если этого не происходит, значит, налицо проблемы с тягой в вентиляционной шахте. Здесь причин может быть несколько, начиная от засора и заканчивая неудачной установкой или расчетом системы. Устраняется неисправность путем чистки шахты или перестройкой всей вентиляции.

Примечание. Зачастую при неисправности пассивной вентиляции в систему устанавливается вентилятор принудительного проветривания, и проблема решается.

В заключение

Сделать вентиляцию частного дома своими руками непросто. Для этого нужно тщательно просчитать все технические детали, учесть особенности каждой комнаты.

Отдельно следует произвести расчеты вентиляции для помещения санузла. Но только выполнив все условия, приложив много стараний, можно добиться качественного проветривания жилья и уберечь его от плесени и распространения грибка.

Как сделать вентиляцию в ванной комнате в частном доме своими руками

Содержание:

1. Строительные нормы для ванных
2. Виды вентиляции
3. Естественная вентиляция
   • Устройство естественной вентиляции в частном доме

4. Принудительная вентиляция
   • Накладное оборудование для принудительной вентиляции
   • Канальное оборудование для приточной вентиляции

5. Вентиляционные кольца или решётка

Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.). Особое внимание требуется уделить санузлу, ведь в этой комнате постоянно повышена влажность. Для того, чтобы избежать возникновения плесени, появление грибков, порчи стен, пола и потолка в ванной, нужно обеспечить качественный отвод паров влаги из санузла с помощью грамотно оборудованной вентиляции. Если вы обладаете достаточным бюджетом, то можете пригласить специалистов, но если вам хотелось бы сэкономить, то есть смысл заняться установкой вентиляции самостоятельно. Ниже будет рассмотрено, как сделать вентиляцию в ванной комнате в частном доме своими руками.

Строительные нормы для ванных

Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности. Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый. Кроме того, уровень влажности здесь должен быть не более 65%. Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.

Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.

Виды вентиляции

В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:

• естественная вентиляция;
• принудительная вентиляция, организованная с помощью накладного оборудования;
• приточная вентиляция, организованная с помощью канального оборудования;
• вентиляционная решётка или кольца в двери.

Естественная вентиляция

Естественные вентиляционные каналы планируются ещё на этапе разработки проекта. При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома. Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением. Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов. Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.

В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.

Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.

Устройство естественной вентиляции в частном доме

Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см. В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.

Принудительная вентиляция

В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом. Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная. Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудование имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.

Накладное оборудование для принудительной вентиляции

Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения. При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.

Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного. Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.

Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.

Канальное оборудование для приточной вентиляции

Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха. Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод.

При монтаже канального вентилятора также отключите электричество. Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки. Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.

Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.

Вентиляционные кольца или решётка

Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов. Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца. Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.

В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция. С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность. Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.

Вытяжной вентилятор для ванной комнаты Основы кода вентиляции

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 28.03.22

Рассмотрено

Джонатан Брюэр

Рассмотрено
Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Нандини Балиал

Факт проверен
Нандини Балиал

Нандини Балиал — писатель и редактор, специализирующаяся на образе жизни, еде, психическом здоровье, иммиграции, кино и телевидении, литературе, политике и феминизме. Она работала в различных областях, включая телевидение, кино, продажу книг и издательское дело; она также провела более двух лет в качестве горничной, домработницы и личного помощника TaskRabbit.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Летисия Алмейда

Ванные комнаты — это влажные, вонючие места, которые часто закрыты и не проветриваются. Запахи просто раздражают. Влага, тем не менее, является настоящей проблемой, так как она может создавать потенциально опасную плесень и грибок, разъедая ваши стены, потолок и отделку. Ванные комнаты могут только выиграть от какой-либо системы вытяжной вентиляции. Но какой тип вам нужен, и что говорит по этому поводу код вытяжного вентилятора для ванной комнаты в вашем городе?

Коды для ванных комнат решают проблему перемещения насыщенного запахами и влагой воздуха из ванной комнаты наружу. Удивительно, но некоторые строительные нормы и правила не требуют вентиляторов для ванных комнат. У всех муниципалитетов разные требования, но некоторые не проводят жесткой линии в отношении требований к вытяжным вентиляторам. В этих помещениях вентиляция в санузлах обязательна, но она может быть от окна или вентилятора, на ваш выбор.

Тема	Код	Сводка
Окна	Раздел R303.3	Площадь окна в ванной должна быть не менее 3 квадратных футов.
Вентиляторы	Раздел R303.4	Вместо вентилятора может потребоваться вытяжной вентилятор.
Воздуховод	Секция M1507.2	Подробная информация о вентиляции отработанного воздуха, особенно о том, что воздух должен быть направлен на улицу.
Мощность вентилятора	Секция M1507.4	Минимальная производительность вентилятора составляет 50 кубических футов в минуту (куб. фут/мин) при прерывистом режиме или 20 куб. фут/мин в непрерывном режиме.

Какой код вытяжного вентилятора в ванной?

Строительные нормы и правила — это типовые нормы, которые каждое сообщество может принять и адаптировать в соответствии со своими потребностями. Таким образом, вам нужно будет проконсультироваться с отделом планирования и разрешений вашего города или округа, чтобы узнать кодовые требования в отношении вентиляторов для ванных комнат. Кроме того, кодовая нумерация в вашем регионе может отличаться от приведенной здесь.

В разделе R303 Международного жилищного кодекса обсуждаются общие правила освещения и вентиляции. Раздел R303 работает в сочетании со всем разделом M1507 Международного жилищного кодекса, который охватывает механическую вентиляцию.

Вытяжной вентилятор для ванной комнаты Сводка кодов вентиляции

Раздел R303.3: В ванных комнатах должны быть окна

Когда этот раздел принимается сообществом, в нем, по сути, говорится, что для вентиляции в ванных комнатах должны быть открывающиеся окна. Кодекс гласит, что окно должно иметь «общую площадь остекления… не менее 3 квадратных футов (0,3 м ² ), половина из которых должна открываться».

Подводя итог, если вы устанавливаете окно в ванной комнате, его площадь должна быть не менее 3 квадратных футов. Это окно должно открываться только наполовину. Это означает, что общая площадь открытого окна составит 1 1/2 квадратных фута.

Открывающиеся окна могут обеспечить высокоэффективную вентиляцию в ванных комнатах, где нет душа или ванны. Без ванных комнат производится гораздо меньше влажного воздуха. В то время как туалетные комнаты могут выиграть от вытяжных вентиляторов, они обычно могут работать так же хорошо с открывающимся окном.

Раздел R303.4: Для ванных комнат требуются вытяжные вентиляторы

В некоторых сообществах этот раздел может быть вместо Раздела R303.3 или в дополнение к нему. Если раздел R303.4 включен, но предыдущий раздел зачеркнут или не включен, это может означать, что в вашей ванной комнате должен быть вентилятор для ванной комнаты и что окно не может использоваться в качестве альтернативного метода вентиляции. Обязательно уточните это в местном разрешительном отделе.

Секция M1507.2: Точка 9 выхода отработанного воздуха0102

В этом разделе отмечается, что воздух, удаляемый из ванной комнаты, должен направляться на улицу, а не в помещение в то же жилое помещение или в помещение в любую другую жилую единицу. Он не может перемещать воздух в подвал или на чердак.

Хотя это может показаться очевидным, домовладельцы могут из соображений удобства направить вентиляцию в любое из этих мест. Хотя это и неразумно, но понятно: чердаки и подвалы часто являются кратчайшим путем для вентиляции.

Прокладка вертикально из крыши или прокладка через верхнюю часть стены (внешнюю сторону) — трудоемкие и инвазивные проекты. В конце вентиляционного канала также должна быть решетка или экран, чтобы предотвратить проникновение паразитов в ваш дом.

Секция M1507.4: Объем выхлопа

В этом разделе обсуждается минимальная производительность вытяжного вентилятора: 50 кубических футов в минуту (куб. футов в минуту) при прерывистом режиме или 20 кубических футов в минуту при непрерывном режиме.

Уровень шума вытяжного вентилятора (соны)

Хотя это и не требуется строительными нормами, покупка вытяжного вентилятора с низким уровнем шума может повысить уровень комфорта в вашей ванной комнате за счет снижения уровня шума.

• <0,3 сона : Самый тихий вытяжной вентилятор для ванной комнаты. Издалека вентилятор не слышно. Вблизи, возможно, вы сможете услышать это.
• от 0,3 до 0,9 сона : Вентиляторы для ванных комнат этого диапазона слышны на расстоянии, но только если вы их прислушиваетесь.
• 1,0 сон : Вытяжные вентиляторы в диапазоне 1 сон звучат как холодильник.
• 3,0 сона : Максимальный уровень шума вентиляторов для ванных комнат. Это примерно эквивалент сушилки для белья на расстоянии.

Почему в ванной должен быть вытяжной вентилятор

Вентиляторы для ванных комнат — это больше, чем просто устранение неприятных запахов. Плохие запахи раздражают, но вряд ли опасны для жизни и совершенно не влияют на целостность конструкции здания.

Вытяжные вентиляторы для ванны предназначены для поддержания вашего дома в отличной форме, удаляя воду из вашей ванной комнаты. Вода в ванной везде: брызги на пол, капли на стены, капли на зеркало. И есть еще одно невидимое место, где вы найдете воду в ванной: в воздухе.

Вентиляторы вытягивают насыщенный влагой воздух из этого небольшого пространства, замедляя или полностью предотвращая его конденсацию на стенах, потолке или, что еще хуже, внутри самого потолка. Ползти над плохо проветриваемым потолком ванной комнаты может быть уродливым зрелищем. Вы можете найти насыпи черной заплесневелой изоляции, а также балки и стропила, ослабленные годами злоупотребления влагой.

Когда в доме распространяется влага, одно быстро приводит к другому. Когда эти жадные до целлюлозы насекомые начинают питаться деревянным каркасом вашего дома, действовать нужно быстро. Затраты растут оттуда, когда вы заключаете контракт на борьбу с вредителями дома и подвергаетесь обширным работам по реконструкции, чтобы укрепить ослабленные шпильки.

Когда вентилятор расположен непосредственно над душем или ванной, его необходимо подключить к цепи с защитой GFCI. Это может быть либо выход GFCI, либо встроенная защита GFCI выше по течению.

Поскольку окна обеспечивают свет, а также вентиляцию, если вы идете по пути только с вентилятором, вам необходимо установить искусственное освещение. Это должно быть уже само собой разумеющимся, поскольку электрические нормы требуют, чтобы жилые комнаты были снабжены светом, управляемым выключателем.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Плесень можно контролировать. Центры по контролю и профилактике заболеваний.

Как установить вытяжной вентилятор в ванной

Детали проекта

Навыки

3 из 5
Умеренный
Может перерасти в сложность, в зависимости от того, насколько легко вывести воздуховод на улицу.

Стоимость

От 120 до 175 долларов

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванную поможет избавиться от запотевших окон, запотевших зеркал и затхлых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка. Здесь, Этот старый дом , генеральный подрядчик Том Сильва, показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной воздуховод на чердак и через боковую стену наружу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через софит. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выводить воздух наружу; никогда не допускайте, чтобы воздуховод просто уходил на чердак, в подполье или в другое закрытое помещение. Кроме того, установка вытяжного вентилятора в ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы стоите на лестнице.

Шаг 1: Обзор вентиляционных отверстий для ванны

Фото Keller & Keller Photography

Ванная без вентилятора — это как камин без дымохода: если не вытягивать из ванной влага, она перекочует на стены и обрастет плесенью или грибком, вздуется краска и отслоятся обои. Одна из причин, по которой во многих семьях до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть пугающей.

Вот почему мы спросили Этот старый дом 9Генеральный подрядчик 0171 Том Сильва покажет нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том протянул выхлопную трубу через чердак и вышел через фронтон.

Вентиляторы для ванных комнат оцениваются по тому, сколько кубических футов воздуха они могут перемещать за одну минуту, что известно как рейтинг CFM. Чтобы определить, какой размер вентилятора купить для вашей ванны, умножьте площадь комнаты на 1,1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту. Вентиляторы также имеют рейтинг звука, измеряемый в сонах. (Современный холодильник работает примерно на одну сону.)

Вентиляторы с мощностью от 0,5 до примерно 6,0 сонов. Вы найдете номинальные значения CFM и sone, напечатанные на коробке вентилятора.

Шаг 2. Просверлите контрольное отверстие

Фото Keller & Keller Photography

• Отметьте на потолке ванной место, где вы хотите установить вытяжной вентилятор. Для оптимальной работы поместите его между душем и туалетом.
• С помощью сверхдлинного сверла диаметром 3/8 дюйма просверлите опорное отверстие в потолке и на чердаке. Поднимитесь на чердак и очистите изоляцию вокруг отверстия. Теперь используйте эталонное отверстие, чтобы определить точное положение вентилятора.
• Измерьте корпус вентилятора. Попробуйте расположить вентиляционный вентилятор прямо между двумя балками рядом с эталонным отверстием. Примите во внимание любые близлежащие трубы или другие препятствия. Обратите внимание на конечное положение вентиляционного вентилятора относительно эталонного отверстия.

Шаг 3. Отметьте потолок

Фото Keller & Keller Photography

• Вернувшись в ванную, измерьте внутренние размеры впускного отверстия вытяжного вентилятора, чтобы определить размер отверстия, которое необходимо вырезать в потолке.
• Используйте эталонное отверстие в качестве ориентира для переноса измерений с чердака на потолок.
• С помощью макетного угольника или рамочного угольника нарисуйте прямоугольный контур впускного отверстия на потолке.

Шаг 4. Вырежьте отверстие впускного отверстия

Фото Keller & Keller Photography

• С помощью лобзика (также подойдет сабельная пила или пила для гипсокартона), в защитных очках и респираторе прорежьте потолок по линиям разметки.
• Когда вы почти закончите делать прямоугольный вырез, поддержите кусок отходов одной рукой, чтобы он не упал и, возможно, не унес часть окружающего гипсокартона или гипсового потолка.

Шаг 5. Разместите вентилятор

Фото Keller & Keller Photography

• Вернувшись на чердак, прикрепите 4-дюймовое колено воздуховода под углом 90 градусов к выходному отверстию сбоку корпуса вытяжного вентилятора. Направьте колено прямо вверх и прикрепите его к порту клейкой лентой из фольги.
• Удалите выбивное отверстие сбоку корпуса вентилятора и подсоедините кабельный разъем.
• Вставьте четыре металлических скобы в выступы, выступающие по бокам вентилятора.
• Установите вентилятор на место между балками по центру отверстия в потолке.

Совет: Используйте клейкую ленту из фольги; в отличие от тканевой клейкой ленты, она не портится со временем.

Шаг 6. Прикрепите вентилятор к балкам

Фото Keller & Keller Photography

• Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
• Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
• Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентиляционному вентилятору. Закрепите его скотчем из фольги.
• Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography

• Изнутри чердака выберите место на боковой стене для выхода гибкого воздуховода из дома. Место должно быть между двумя стойками стены и в пределах 6 футов от вентилятора.
• Сделайте несколько контрольных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому вы можете получить доступ снаружи.
• Отметьте положение отверстия на сайдинге, используя эталонные размеры.
• Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8. Прикрепите вытяжной воздуховод к настенной крышке

Фото Keller + Keller Photography

• После крепления заглушки к внешней стене перейдите на чердак.
• Возьмитесь за свободный конец гибкого воздуховода и осторожно протяните его к внешней стене.
• Прикрепите конец воздуховода к воздуховоду соединителя настенной заглушки с помощью клейкой ленты из фольги.

Шаг 9. Установите настенную заглушку

Фото Keller & Keller Photography

• Прикрепите соединительный канал длиной 12 дюймов к стенной крышке с помощью скотча из фольги.
• Снаружи вставьте заглушку в отверстие воздуховода и плотно прижмите ее к обшивке дома. Вырежьте прокладку из пенорезины, чтобы она поместилась в тех местах, где заглушка не соприкасается с сайдингом.
• Снимите настенную заглушку и нанесите каплю силиконового клея на обшивку и прокладку вокруг отверстия.
• Вставьте настенную заглушку в отверстие и прижмите ее к обшивке. Закрепите его на сайдинге четырьмя полуторадюймовыми винтами из нержавеющей стали.

Шаг 10. Подсоединение проводов

Фото Keller & Keller Photography

• Из ванной отвинтите и снимите двигатель вентилятора с корпуса вентилятора. Сохраните винты.
• Затем отвинтите встроенную розетку изнутри корпуса, чтобы получить доступ к ее проводке. Опять же, сохраните винты.
• Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами электрического кабеля, которые вы вставили в корпус на шаге 5: белый к белому, черный к черному.
• Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
• Установите электрическую розетку на место и закрепите ее двумя винтами, ранее снятыми с нее.

Шаг 11. Прикрепите решетку

Фото Keller & Keller Photography

• Поднимите двигатель вентилятора к потолку, затем вставьте его вилку в электрическую розетку внутри корпуса.
• Закрепите двигатель на корпусе ранее снятыми с него винтами.
• Держите пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
• Прижмите решетку к потолку, чтобы она плотно прилегала к потолку.
