Высота крыши по отношению к ширине дома: Как рассчитать высоту крыши по отношению к ширине дома, как определить правильно, как высчитать, посчитать, как узнать

Как рассчитать высоту крыши по отношению к ширине дома, как определить правильно, как высчитать, посчитать, как узнать

Содержание:

Необходимость проведения расчетов высоты крыши
Выбор высоты конструкции
Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Необходимость проведения расчетов высоты крыши

Дом будет выглядеть гармонично, при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома. Давайте рассмотрим, как выполняется расчет высоты крыши, какие есть нюансы в расчетах.

В соответствии с принятой терминологией, высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.

От величины данного параметра зависят такие характеристики:

1. Угол наклона скатов. Чем больше высота конька четырехскатной крыши, тем круче получается уклон кровли дома. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 — 50 градусов.
2. Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы.
3. Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.

Имеется 2 методики, как узнать высоту крыши:

• рассчитать искомую величину в зависимости от размера желаемого уклона;
• сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.

Выбор высоты конструкции

При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.

Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.

При проектировании конструкции крыши нужно учесть следующее:

1. Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
2. Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
3. Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.

Разобраться с тем, как высчитать высоту крыши и ее уклон, необходимо до того, как составлять проект, поскольку эти параметры влияют на особенности конструкции каркаса и выбор материала для перекрытия кровли.

Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.

Далее, чтобы рассчитать высоту крыши, поступают следующим образом:

1. Ширину конструкции делят на 2.
2. Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
3. Далее по таблице Брадиса определяют тангенс этого угла.
4. Половину значения ширины умножают на тангенс угла и получают высоту конька.

Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов.

Как определить высота крыши

Главная » Разное » Как определить высота крыши

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Содержание статьи

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

1. Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
2. Эстетика внешнего вида. Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
3. Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

1. Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
2. Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
3. Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период.
   Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

ВАЖНО!

Всю информацию о характеристиках вышеуказанных параметров можно узнать из СНиПа 2301-99.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

• в расчет высоты крыши берутся противопожарные требования к дому;
• размер помещения не должен быть помехой техническому обслуживанию;
• обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

1. Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
2. Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

ОБРАТИТЕ ВНИМАНИЕ!

Эти параметры следует учитывать в совокупности, чтобы обеспечить надежный и долгий срок эксплуатации крыши.

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

1. Необходимо определить тангенс выбранного значения для угла ската.
2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

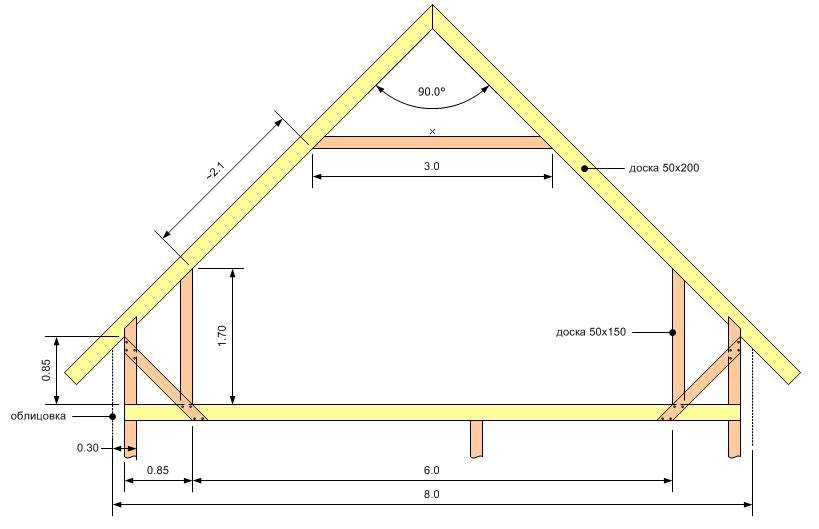

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО!

В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Полезное видео

Заключение

Определять высоту самостоятельно для будущего дома – занятие хоть и простое, но ответственное. Учитывая, что это достаточно важный параметр, от которого зависит надежность всей конструкции, то лучше доверить такую работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Специальные программы для проектирования также помогут в этом вопросе.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование своего устройства, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

.

Как рассчитать углы крыши | Home Guides

Расчеты для определения углов крыши основаны на ширине и высоте крыши. Это потому, что часть крыши здания можно сравнить с треугольником с шириной основания, высотой посередине и двумя наклонными сторонами. Используя основные измерения и некоторую тригонометрию, можно рассчитать углы любой крыши.

Определите расстояние от края крыши до точки в той же плоскости непосредственно под самой высокой точкой.Запишите это как ширину крыши. Например, если крыша идет вверх от фасада дома к центральному коньку, измерьте расстояние от передней стены до точки непосредственно под центральным коньком. Если расстояние между стеной и точкой под коньком составляет 15 футов, запишите это как ширину крыши.

Определите высоту по вертикали между основанием крыши и самой высокой точкой. Это можно прочитать на чертежах архитектора или получить путем прямого измерения. Запишите это как высоту крыши.Например, если расстояние от чердачного этажа до вершины крыши составляет 7,5 футов, запишите это как высоту крыши.

Рассчитайте тангенс угла крыши, разделив высоту крыши на ширину крыши. Например, если высота составляет 7,5 футов, а ширина — 15 футов, тангенс угла крыши составляет 0,5, потому что 7,5, разделенное на 15, равно 0,5.

Преобразуйте тангенс угла в фактический угол, установив арктангенс значения, полученного на шаге 3. Используйте для этого функцию арктангенса на калькуляторе или онлайн-калькулятор тригонометрии.Например, арктангенс 0,5 равен 26,57, поэтому угол наклона крыши или угол наклона составляет 26,57 градуса.

Округлите вычисленное значение до ближайшего целого градуса. Чтобы завершить пример, ближайший к 26,57 градус равен 27, поэтому угол наклона крыши равен 27 градусам.

.

Сбитый крыши

Любой плотник знает, что в основе конструкции крыши лежит математика. Невозможно построить крышу, не зная математики, особенно тригонометрии. Это нужен, например, для рассчитать крутизну крыши — крыша подача.

В северном климате скатная крыша предпочтительнее, чтобы дождевая вода не скапливалась на крыша, что произойдет в случае заблокирован сток воды с плоская крыша.Одна из основных причин засорения дренажей — холодная погода. что вызывает засоры, когда вода превращается в лед; Другой Причины включают листья, мусор и т. д.

По этой причине во все времена предпочитали скатные крыши. в странах Северной Европы.

На рисунке ниже показан пример плоской крыши и скатной крыши:

Как мы видим, самая простая и самая распространенная скатная крыша имеет форму единого треугольника . Ситуация становится более сложно, когда две или более скатных крыш соединяются вместе . Это создает различных наклонов в одном месте, которые необходимо согласовать (построить).

Источник: O Plekk Катусемейстер

Здесь мы видим разные углы и формы, которые могут быть на крыша.

Скатные крыши могут быть разных форм, наиболее распространенными являются двускатные и шатровые крыши. Бывают и крыши не такой простой формы. Ниже представлены несколько скатных крыш разной формы:

Источник: Shelton Roofing Santa Cruz

Источник: Insenerigraafika. Ольга Овтаренко (электронная почта)

Участки

Плотники не относятся к углу крыша как 30, но предпочитаю использовать скат крыши.Скат крыши — это ее вертикальный подъем, деленный на его горизонтальный пролет (или «пробег»), называемый уклоном в геометрии или касательную функцию в тригонометрии.

На рисунке ниже показаны различные разрешенные уклоны для разных крыш. изображены материалы. Например, в случае кровли из рулонного металла это может быть минимум 5 (как показано на график). Это означает, что мы не можем использовать металлопрокат для плоских крыш, потому что он не быть водонепроницаемой конструкцией.

На графике выше мы также можно увидеть различные значения, заданные как соотношение — для наклона 5 соотношение составляет 1:12 . Мы знаем, что на дорожных знаках уклон дороги также дано, но показано в процентах.

Давайте посмотрим, как эти разные значения связаны друг с другом:

Как мы все знаем, полный круг равен 360 градусам . На графике ниже мы видим, что в случае уклон крыши, если смотреть тригонометрически, одна сторона крыши находится в квартале I , а противоположная сторона — в квартале II .

Разделение на кварталы можно увидеть на изображении ниже:

Если мы говорим о выражении высоты звука в виде отношения, это будет отношение длины сегменты друг к другу.

Например: если соотношение уклона крыши составляет 1: 1, мы говорим о равнобедренном треугольнике , а уклон крыши можно задать как 45. Для расчета наклона мы используем функцию касательной , что означает 1: 1 = 1, где загар 45 = 1

Для выражения уклона крыши в виде отношения, высоты или около того. называется подъем будет дан как значение из 1.Расстояние от подъема крыши до края обозначено цифрой x (также называемой пробегом ). Значение x показывает, сколько высот до края крыши.

Для Пример: если x = 2, то 1: 2 = 0,5. В итоге tan 0,5 = 26,57≈ 27

Если угол наклона кровли больше 45 или другими словами соотношение больше чем tan> 1, прогон будет постоянным со значением , равным 1 .

Для Пример: задано значение шага 1,5: 1.Это означает x = 1,5 и показывает, сколько прогонов укладывается в подъем.

Разные пути до вычислить шаг крыши

Задача: Дана крыша высотой 4 м и пробегом 12 м. Рассчитайте уклон крыши и задайте его в соотношении!

Вот 2 способа решения проблемы:

Метод 1: Если шаг задан как отношение 1: x, мы можем сделать следующее, чтобы найти x:

Уклон крыши 1: 3

Метод 2: Мы также можем использовать следующее решение

Высота 4 метра соответствует 12 м горизонтали длина. Зная это, мы можем сделать следующие расчеты для подъема на 1 м:

Уклон крыши 1: 3

Шаг

также может отображаться как процентов и промилле . Проценты в основном используются для дорог и холмов, на фрезы используются для укладки откосов полов и прокладки водопроводных и канализационных труб, где поля намного меньше.

Шаг в процентах равен 1/100

1 м = 100 см

, следовательно, 1% составляет 1 см на метр

1 м = 1000 мм

для этого 1 составляет 1 мм на метр

Учитывая значения для бега и подъема, мы можем вычислить в процентах или на мельницы пека следующим образом:

Если нам нужно вычислить одно из этих значений, мы можем преобразовать формулу.

Например: чтобы найти рост, мы можем преобразовать формулу следующим образом:

Если длина нашего забега 1 м (100 см), то при шаге 1% подъем будет 1 см. У бега длиной 2 м будет подъем на 2 см при том же шаге.

Когда при расчете на мельницы, пробег 1 м с шагом 1 будет имеют подъем 1 мм. Маршрут длиной 2 м будет иметь подъем на 2 мм с учетом такая же подача.

Чтобы найти значения для прогона, мы должны снова преобразовать формулу:

Иногда нам может понадобиться построить крышу с одинаковым шагом , но разными измерениями

В этом случае мы используем принцип аналогичных треугольников для выполнения вычислений.

Расчет можно произвести с помощью перекрестного умножения :

Когда мы сравним с с шагом , это будет , тот же , даже с другим подъемом крыши.

Реально это будет выглядеть как на картинке ниже:

Приведем еще несколько примеров того, как бывают питчи. связаны друг с другом. Например, если мы знаем% питча, но хотим выразить его как угол через касательную, мы можем сделать это следующим образом:

Как показано на графике, учитывая рост и пробег, мы будем знать процентное значение шага (до 45) и может вычислить тангенс, используя такое же соотношение — это даст нам угол.

Отсюда мы можем получить угол α = 16,66924423 ≈ 16 42

Далее поясняется, чтобы получить это решение, мы приравняем пробег к 100 и выберем рост, который при деление на 100 даст нам процентное значение. Поскольку процент — это в основном соотношение между бегом и подъемом, процентное значение в то же время тангенс угла.

На рисунке выше показаны разные пропорции. шаг может быть таким же.Однако если мы Возьмем пробег за 1 , мы можем показать поле:

Мы уже знаем, что загар 16 42 ≈ 0,3

Лестница и канализация

Другая часть конструкции, использующая Расчет шага (или уклона) лестниц и канализации (особенно самотечного трубы, не столько напорные трубы).

Лестницы должны иметь определенные размеры, чтобы что люди могут с комфортом ими пользоваться. Для расчета высоты лестницы a используется простая формула.Кто хочет стать строителем, должен обязательно запомните эту формулу:

2h + b = 630 мм

Эта формула помогает найти оптимальное соотношение между подъемом и проступью ступеньки.

h = подъем ступени

b = ступенька

Сумма двойного подъема и протектор дает постоянный. Отсюда можно определить высоту тона — обычно От 1: 1,5 до 1: 2.

Для ширины шагов рекомендуется формула h + b = 450 мм.

Дополнительно к шаг, лестница будет иметь общий подъем и общий пролет, что также важно измерения.

Изображение: Википедия

Когда при строительстве многооборотных лестниц необходимо также убедитесь, что на нем нечетное количество ступенек, иначе придется менять ноги при подъеме по лестнице. Все ступени тоже должны иметь одинаковый подъем — человеческий. мозг приспосабливается к определенному ритму ходьбы, поэтому, если одна ступенька отличается по высоте, вы можете споткнуться о шаги.

Таблица выше показывает, что при соотношении 1: 1 треугольник будет иметь точное форма как на фото рядом — равнобедренная треугольник с углом 45, равным 100%, и касательной 1.

Дано соотношение 1: 100, уклон будет таким, как на картинке сбоку, с углом 1% и касательная 0,01. С 1: 1000 действует та же логика.

Например

Если мы знаем значение тангенса, тогда мы можем записать шаг в виде отношения в следующим образом:

Дано загар 0,5 = 26 33 54,18

Марка шаг как отношение 1: x, где x равно 0,5 (также тангенс)

Следовательно шаг можно задать как 1: 2

значение x в соотношении показывает, как много частей целого, которое он составляет, поскольку 1 представляет собой целое (l = 1 на график), поэтому 1: 0,5 = 2.Вы также можете показывать высоту звука как единицу измерения.

как уже упоминалось, если подъем (h) больше, чем разбег (tan> 1), тогда значение x выше значения шага детали обозначается: x: 1

Для Например, если значение тангенса равно 2, значение наклона равно 2: 1

В для канализационных труб мы также используем смолы, но там они указаны в промилле.

На фото ниже — поперечный разрез канализационного трубопровода, который применяется для трубных марок в строительных чертежах. Как видите расстояние между двумя колодцами (от центра) составляет 34500 мм, а разница высот колодцы 300 мм.

Давайте посмотрите на другой пример. Как рассчитать шаг трубы в соотношении и в проценты. Чтобы вычислить шаг, мы должны нарисовать треугольник, где h отмечает разницу в высоте и l расстояние между двумя лунками.

Дано h = 300 мм и I = 34500. Используя кросс-умножение, мы можем сначала вычислить шаг как отношение.

Замена x со значением получаем шаг 1: 115

ср также можно использовать перекрестное умножение, когда мы знаем высоту тона (1: 115) и хотим вычислить разница высот h.

то же самое касается l.

шаг в процентах: 1: 115 x 100 ≈ 0,87%

Вкл. с другой стороны, если мы знаем процентное соотношение, мы можем рассчитать соотношение как следует:

это можно представить как соотношение 1: 115

В чтобы вычислить шаг в процентах, мы должны использовать тангенс

вариант 1: загар = ч / л

вариант 2: соотношение 1: x

загар = 300: 34500 ≈ 0,0087 или в основном то же отношение 1: 115 ≈ 0,0087

загар 0,0087 = 0,41011655 или 02436,42

В рисунок под канализационной линией изображен в земле до того, как он был засыпанный землей.

Расчет площади

Большая часть строительства — это подсчет объемов. Это необходимо для планирование и заказ материалов, а также расчет цен.

Например, иногда только шаг и высота от земли. показано на чертеже проекта. Для расчета площади крыши необходимо знать длину и ширину крыши (на картинке выше: 12 000 мм и 6034 мм) Но если мы знаем только шаг, мы должны взять рисунок и на основе ширину здания рассчитываем по размерам крыши.

Эти измерения нужны не только для расчета количества необходимых материалов но также и для строительства крыши, например, длиной r

.

Калькуляторы кровли онлайн + 3D: ферма, уклон, стропила, площадь

Калькуляторы кровли онлайн: стропильная система, площадь, уклон, все материалы

У каждого архитектора и профессиональной строительной компании есть программа для расчета кровли.

Однако эта программа будет полезна землевладельцам, которые решили строить свои дома самостоятельно и которым нужен калькулятор кровли. Кроме того, от точности расчета зависит устойчивость конструкции крыши, ее внешний вид и фасад.

Каждый онлайн-инструмент расчета кровли на нашем сайте дает пользователю возможность точно рассчитать количество материалов, необходимых для строительства выбранного типа крыши, а также проверить правильность рассчитанной стропильной системы кровли и других элементов конструкции.

В настоящее время возможен расчет односкатной, двускатной, мансардной и вальмовой кровли, а также стропил и деревянных ферм. Расчет конструкции крыши павильона будет возможен в ближайшее время.

Основные отличия наших калькуляторов и программ кровли от других аналогов

Нет необходимости скачивать строительные калькуляторы на свой компьютер — это главное отличие от многих подобных платных программ.

Все необходимые расчеты выполняются с использованием тщательно откалиброванных сложных алгоритмов расчета. Результаты представлены в доступной форме (технический чертеж и таблица с основными расчетными размерами выбранного типа кровли).

Технический чертеж крыши сэкономит много времени на создание подобного собственного проекта.

Реализованная в калькуляторе 3D визуализация конструктивных элементов кровли и стропильной системы необходима для наглядного представления будущего сооружения.Само собой разумеется, что 3D визуализация будущего сооружения чрезвычайно важна и полезна при строительстве.

Еще одно неоспоримое преимущество — вы можете добавить страницу сайта с калькулятором кровли нужного типа в закладки в любом браузере и использовать ее по своему усмотрению. Вы можете скачать результат расчета в любом формате или распечатать.

Онлайн-инструмент «Расчет кровли» выполнен на основе строительных норм, Строительных норм и ГОСТов, принятых в России и во всем мире, в соответствии с международными практиками современного строительства.

Просто введите размеры и получите точный расчет крыши.

От пользователя не требуется никаких знаний в области строительства или размышлений о том, как рассчитать крышу, чтобы избежать затрат.

Вам просто нужно правильно ввести основные измеряемые параметры (ширину и длину крыши, высоту или желаемый угол крыши) и выбрать тип кровельного материала и тип кровли.

Все расчеты, такие как расчет площади крыши, длины стропил или количества прогонов — вся эта информация будет представлена ​​всего за несколько секунд.

.

Смотрите также

• Как правильно класть рубероид на крышу
• Как построить дом из пенобетона своими руками от фундамента до крыши
• Как утеплить мансарду если крыша уже покрыта
• Как покрыть ондулином двухскатную крышу
• Как отремонтировать шиферную крышу своими руками
• Как установить односкатную крышу
• Как вывести трубу дымохода через шиферную крышу
• Как установить печную трубу на крыше
• Как сделать крышу полувальмовую
• Как отремонтировать плоскую крышу
• Как составить смету строительства двухскатной крыши своими руками

Мысли о крышах и соотношениях высоты стен и крыши — Студия Кэти Хатчисон

В: Мы с мужем строим новый дом, и нас смущает уклон крыши и высота стен. Зависит ли уклон крыши от высоты стены?

Кэти из Хаммонда, Лос-Анджелес

За то, что ее вопрос был выбран для этой публикации, Кэти получает бесплатный набор карточек с фотографиями KHS.

Ответ: Часто бывает. Уклоны крыши и отношение крыши к высоте стены (относительно пола и земли) имеют решающее значение для успешного проектирования. Часто крыша и ее расположение являются наиболее определяющими характеристиками дома.

уклон крыши 101
Для обсуждения предположим, что существует три категории уклона крыши. Нижним наклоном я считаю 7/12 и ниже. Более крутой уклон 10/12 и выше. Наклон среднего диапазона — это все, что между ними. Подумайте о наклоне крыши с точки зрения подъема и спуска. Уклон 4/12 означает, что на каждые 12 дюймов горизонтального участка скат крыши поднимается на четыре дюйма.

Уклон крыши частично зависит от климата, доступных кровельных материалов и конструктивных особенностей. Чем круче уклон крыши, тем легче скапливаться или стекать скопившемуся снегу или воде. Таким образом, более влажный и снежный климат, как правило, имеет более крутые крыши. Материалы, которые хорошо работают на крыше с крутым уклоном, могут быть проблематичными при уклоне крыши менее 4/12. Не забывайте, что основная роль крыши заключается в обеспечении защиты от непогоды. Уклон крыши также может иметь структурные последствия: более плоские крыши предъявляют другие требования, чем более крутые скатные крыши. Некоторые отношения высоты крыши/стены могут вызывать и другие структурные соображения.

Привычные типы или стили зданий часто характеризуются определенным диапазоном уклона крыши. Крыши с меньшим уклоном распространены на крыльцах и в домах в стиле ранчо и прерий. Дома, вдохновленные испанским, итальянским, ремесленным и классическим стилем, также часто имеют крыши с меньшим уклоном. Склоны средней высоты можно увидеть на некоторых грузинских, федеральных и народных домах. Более крутые скаты крыши характерны для многих домов колониальной и викторианской эпохи.

Кроме того, мы склонны ассоциировать разные наклоны крыш с разными чувствами. Для меня более крутая крыша может показаться более надежной и надежной. Вероятно, это средний наклон, который появляется на большинстве детских рисунков дома. Возможно, это зависит от того, где вы выросли. Для многих в красиво наклонной крыше есть что-то уютное и домашнее.

соотношение высоты стены и крыши
В одноэтажном доме все может быть довольно просто. Если вы ищете плоский потолок, установите высоту стены в зависимости от предпочтительной высоты потолка, часто от восьми до девяти футов. Чем выше стена, тем дороже материал и работа. Затем выберите уклон крыши на основе множества факторов, описанных выше в разделе «Уклон крыши 101». Если вы предпочитаете соборный потолок, рассмотрите удобную высоту оконного проема и высоту конька, которая не будет чрезмерной. Среди прочих соображений поэкспериментируйте со скатами крыши, которые удовлетворяют вашим минимальным и максимальным параметрам.

В полутораэтажном доме соотношение высоты крыши и стен на втором этаже может стать немного сложнее. В таких домах в основном заняты крыши. В зависимости от геометрии дома и желаемого количества пространства на втором этаже с достаточной высотой, стропила крыши могут быть получены на уровне второго этажа или на коленной стене, которая находится в плоскости внешней стены ниже. Коленная стена, как это предполагает. Это может быть высота колена над полом или выше, но обычно это значительно ниже семи футов над полом. Чтобы увеличить высоту и доступ дневного света, в большинстве полутораэтажных домов есть слуховые окна. Стена колена второго этажа может быть укорочена или вообще устранена, если размеры и расположение слуховых окон обеспечивают достаточное полезное пространство.

Конечно, в одноэтажных и полутораэтажных домах карниз крыши и, следовательно, общая высота стен ниже, чем в двухэтажном доме. Нижние карнизы помогают заземлить здание и сохранить его относительный масштаб. Дома в два этажа и выше могут выглядеть более квадратными и внушительными.

Чем больше этажей, тем больше вероятность того, что ограничения по высоте зонирования также будут играть роль в дизайне соотношения высоты крыши и стен. Полноценные двухэтажные здания имеют полноценные стены на втором этаже с мансардным или соборным пространством над ними. Двухэтажные дома включают многие из тех же факторов соотношения крыши и высоты стен, что и полутораэтажные дома. Если предпочтительна крыша с более крутым уклоном, соединение ее с более короткой коленной стеной третьего этажа может удовлетворить ограничение по высоте. Или, в качестве альтернативы, если достижение определенного размера жилой площади третьего этажа является приоритетом, то средний уклон крыши может довести высоту здания до уровня ниже предела. Добавьте слуховые окна, чтобы получить дополнительное жилое пространство, а высота стены на третьем этаже может быть уменьшена еще больше.

Как и в большинстве проектов, определение наилучшего соотношения высоты крыши и стены зависит от баланса функций, контекста, эстетики и правил. Изучение этих типов взаимосвязей является сердцем жилого дизайна.

Кэти Хатчисон для энтузиастов дома

Электронная почта архитектора Кэти Хатчисон ( [email protected] ) ваш общий вопрос о дизайне жилого дома. Поместите «Спросите Кэти» в поле темы и резюмируйте свой вопрос в нескольких абзацах. Укажите свое имя, город и штат. Не включайте вложения. Вернитесь в категорию «Спросите Кэти», чтобы найти ответы Кэти на выбранные вопросы.

Вот стандартная высота потолка для каждого типа потолка

Фото: istockphoto.com

В: Я планирую строительство собственного дома с помощью надежного подрядчика. Я хочу высокие потолки, но не знаю, какие размеры просить. Вы можете помочь?

A: Поздравляем вас с проектом по строительству дома и с умным подходом к высоте потолка. Люди склонны зацикливаться на квадратных метрах, но высота потолка имеет большое значение для определения простора дома. Высокие потолки придают комнатам ощущение легкости и воздушности, а входы и лестницы выглядят величественно. В то время как более низкие потолки могут создать ощущение спокойствия и уюта, если они слишком низкие, комнаты могут казаться темными и тесными. Более того, существуют различные интересные потолочные стили, которые домовладельцы могут рассмотреть для установки как при реконструкции, так и при новом строительстве. Читайте дальше, чтобы узнать о стандартной высоте потолка в современном строительстве, а также о высоте для различных популярных стилей потолка.

Фото: istockphoto.com

Сегодняшняя стандартная высота потолка составляет девять футов.

Новые дома часто строятся с девятифутовыми потолками на первом этаже (а иногда и восьмифутовыми потолками на втором этаже). Хотя многие строители на заказ предполагают, что домовладельцы хотят девятифутовые потолки, не принимайте это как должное. Укажите желаемые размеры высоты потолка в контракте на строительство, который вы и ваш подрядчик подписываете. Многие элитные строители не взимают дополнительную плату за девятифутовые потолки, но обязательно обсудите любые дополнительные расходы заранее.

Потолки могут превышать отраслевые стандарты и достигать высоты 10 и 12 футов.

Более высокие потолки, до 12 футов, не редкость, особенно в отремонтированных квартирах-лофтах и ​​в довоенной архитектуре (между 1890 и 1940 годами). Новый дом также может быть спроектирован с различной высотой потолков. Например, большой 10- или 12-футовый потолок в прихожей может сочетаться с более интимным девятифутовым потолком в гостиной. Различная высота потолка позволяет вам творчески играть с пространством, используя краску, молдинги, открытые стропила и/или световые люки, чтобы добавить привлекательные черты.

Advertisement

Более короткие восьмифутовые потолки могут сделать ваш дом более тесным и даже устаревшим.

Было время, когда восьмифутовые потолки были нормой. Одна из причин: древесина обычно имеет длину восемь футов (2,44 метра), поэтому для домов, построенных с деревянным каркасом, восьмифутовые потолки имеют смысл. Более того, дома, построенные в 1970-х и 1980-х годах, обычно имели восьмифутовые плоские потолки на первом этаже из-за энергетического кризиса, охватившего страну. (Беспорядки на Ближнем Востоке привели к эмбарго на экспорт нефти в Соединенные Штаты.) Чтобы сократить расходы на отопление / охлаждение, дома были построены с меньшим внутренним пространством за счет укорочения потолков.

СВЯЗАННЫЕ: 9 хитрых способов борьбы с низкими потолками

Домашняя изоляция и системы отопления/охлаждения значительно улучшились с тех пор, и восьмифутовые потолки теперь считаются устаревшими. Вы можете направлять тепло или охлаждение в любое место и в любое время, чтобы предотвратить резкий рост счетов за коммунальные услуги. Но если вас все еще беспокоят затраты на электроэнергию, связанные с более высокими потолками, обсудите это со своим генеральным подрядчиком.

Кессонные потолки, которые выглядят трехмерными, требуют высоты не менее девяти футов.

Кессонный потолок плоский, но придает архитектурный характер трехмерным рифленым панелям, которые создают впечатление шахматной доски. Этот драматический вид требует большей перспективы, чем обеспечивает восьмифутовый потолок. Установка кессонного потолка стоит около 25 долларов за квадратный фут, в зависимости от типа используемой древесины; процесс очень индивидуальный, и требуются опытные плотники.

Фото: istockphoto.com

Локтевой потолок обычно требует высоты не менее девяти футов.

Подвесной потолок, еще один привлекательный архитектурный элемент, представляет собой стандартный плоский потолок высотой девять футов по периметру комнаты с приподнятой центральной секцией, расположенной примерно на фут выше. В новостройках установка лоткового потолка может стоить от 3 до 5 долларов за квадратный фут, в зависимости от местоположения дома, размера комнаты и объема требуемой работы.

Advertisement

Когда дело доходит до реконструкции, если в вашем доме старые восьмифутовые потолки, обсудите с вашим подрядчиком целесообразность использования подвесного потолка. Требуется ниспадающая граница панелей, которая висит под основными стеновыми рамами, которая может простираться на несколько дюймов ниже восьмифутовой отметки — минимальной высоты потолка в соответствии с большинством строительных норм и правил.

Фото: istockphoto.com

Высота наклонного потолка зависит от размера и расположения помещения.

Наклонные потолки поднимаются под углом, повторяя линию крыши. Их часто можно найти на чердаках домов со скатной крышей — две стороны крыши сходятся на самом высоком пике. Однако наклонные потолки также можно найти в гостиных, спальнях, ванных комнатах и ​​кладовых. В жилом помещении наклонная крыша обычно имеет низкую точку семи футов, а затем поднимается до 10 футов. Как правило, по крайней мере 50 процентов наклонного потолка должны быть выше семи футов. Обязательно ознакомьтесь с местными строительными нормами, которые подскажут вам, насколько низким (но не обязательно высоким) может быть наклонный потолок.

Фото: istockphoto.com

Роскошно высокие потолки легко превышают 13 футов.

Архитектурные стили от традиционных особняков до новых домов, построенных на заказ, допускают потолки высотой 13 футов и выше. Эти парящие потолки привлекают наше внимание вверх и часто демонстрируют прекрасное мастерство и особенности дизайна, такие как открытые балки, люстры или световые люки. Самые популярные стили — соборные и сводчатые потолки:

• A соборный потолок имеет равные наклонные стороны (которые следуют наклону крыши) и центральную точку, которая выше двух сторон.
• Цилиндрический свод состоит из одной изогнутой арки, построенной под стропилами помещения.
• Паховый свод состоит из двух бочкообразных сводов, интересных под углом 90 градусов, образующих четыре выпуклых (изгибающихся наружу) ребра, поднимающихся из углов комнаты.
• Свод монастыря похож на паховый свод, но отличается структурно. Арка поднимается из середины каждой стены, а не из углов, а ребра вогнуты и загибаются внутрь.

Вам необходимо проконсультироваться со своим строителем, чтобы определить точные размеры сводчатого или соборного потолка, которые соответствуют размерам вашей комнаты. Имейте в виду, что сводчатые и соборные потолки имеют различные плюсы и минусы, в том числе более высокие затраты на установку и дополнительную энергию , необходимую для обогрева и охлаждения помещения.

Объявление

Вот как выбрать высоту потолка, которая подходит именно вам.

• Для новых плоских, кессонных, лотковых или наклонных потолков требуется минимум девять футов.
• Чтобы расширить старые восьмифутовые потолки при реконструкции, стремитесь сделать их как минимум на один фут выше.
• Чтобы переоборудовать ваш старый потолок с помощью удлинителя лотка, определите, достаточно ли высок ваш существующий потолок для раскрывающегося бордюра (не менее восьми футов, а лучше выше).
