принцип работы, схема подключения переключателя

Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

Принцип работы устройства
Рекомендации по подсоединению
- Соединение двух выключателей
- Управление из трех точек
- Монтаж двухклавишного устройства

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей. При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Схема подключения проходного выключателя с 3х мест: особенности и монтаж

Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

[sc name=img ]

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

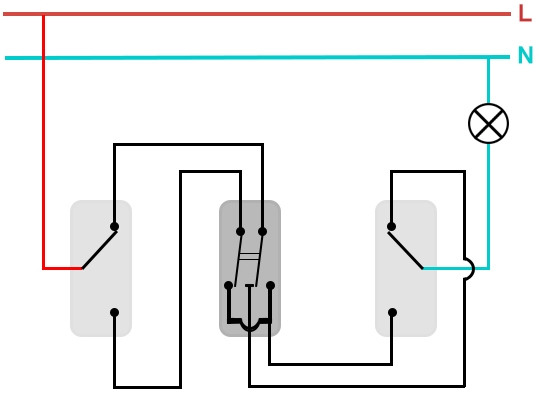

Схема подключения трех проходных выключателей

[sc:img]

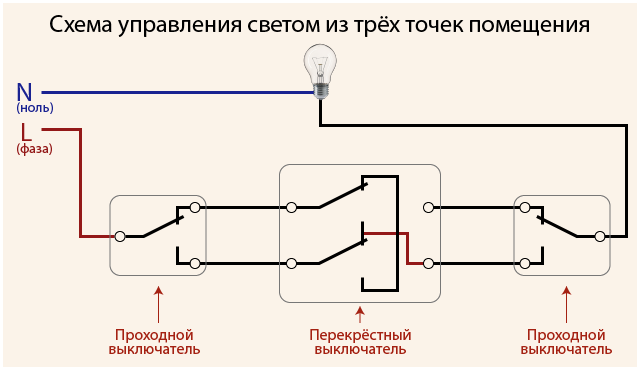

Выключатель с тремя точками управления проходной

[sc name=img ]

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два — для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.

Список материалов должен содержать следующие пункты:

Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).

Клеммы.

Изолента.

Включатели.

Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

отвертки для болтов с плоскими и фигурными шлицами;

монтажный нож;

бокорезы;

набор гаечных ключей;

пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две — с жилами кабеля, отходящего от третьего выключателя.

Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников. Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.
