Как подключить выключатель с регулятором яркости (фото, схема)

Выключатель с регулятором яркости света является удобным приспособлением, позволяющим проводить плавную регулировку силы свечения осветительных приборов. Могут применяться как для газоразрядных, так и при использовании более привычных ламп накаливания. Выбирая такое устройство, нужно учитывать тип источника, а также уровень напряжения в сети.

Разновидности светорегуляторов

По способу монтажа и применению бывают:

Модульного типа,

Светорегулятор модульного типа

Подобные приборы чаще всего устанавливаются в распределительных электрощитах. Управляются они кнопкой или клавишей. При обычном нажатии кнопки происходит включение или выключение света, но если кнопка удерживается более пяти секунд, пользователь получает доступ к регулированию уровня яркости света. Наиболее распространены в системах управления освещением коридорных помещений или лестничных клеток.

Светорегуляторы, устанавливаемые в монтажную коробку,

Встраиваемый светорегулятор

Применяются для управления яркостью освещения галогенных или накаливающих источников благодаря выносной кнопке.

Моноблочные диммеры.

Моноблочный диммер

Их монтируют в обычные подрозетники. Подключение таких приспособлений ничем не отличается от подключения обычных устройств для выключения. При подключении нужно соблюдать правильную полярность.

Способы управления

Управление световым потоком может осуществляться кнопками, а также поворотными ручками. А современные модели оснащены сенсорным или дистанционным управлением.

Виды

Нажимно-поворотного типа,

Включение-выключение лампы происходит нажатием ручки регулятора, а вращение ее регулирует уровень яркости.

Поворотные выключатели,

Управление совершается легким поворотом ручки, регулирующей степень освещения помещения.

Клавишные светорегуляторы,

Внешне ничем не отличаются от стандартных выключателей света. Одна кнопка производит включение-выключение лампы, другая регулирует уровень яркости.

Сенсорные регуляторы,

Наиболее продвинутый и современный тип устройств. Отсутствие вращающихся деталей и кнопок делает устройства более надежными и долговечными. Оснащены, как правило, двумя сенсорами. Первый отвечает за включение и выключение освещения, второй сенсор ступенчато регулирует яркость.

Светорегуляторы с дистанционным управлением.

Очень популярный тип регулируемых выключателей благодаря удобному использованию. Кроме дистанционной, могут быть оснащены ручной регулировкой.

Светорегуляторы для разных видов ламп

Поскольку сейчас имеется множество ламп, различных по типу света и уровню напряжения, к ним применяются разные диммеры.

Светорегуляторы для накаливающих и галогенных ламп стандартного напряжения,

Здесь подходят практически все диммеры. Необходимо помнить, что при уменьшении напряжения меняется цветовая температура излучаемого света. Приобретая красноватый оттенок, свет при малом вольтаже будет неприятным и вредным для глаз.

Регуляторы для галогенных ламп низкого напряжения,

Регулирование галогенного источника с диапазоном напряжений 12-24В предусматривает наличие трансформатора для понижения напряжения, маркированного символами RL. Если установлен электронный трансформатор, нужен диммер, имеющий маркировку С.

Регулирующие приспособления, рассчитанные на низковольтные лампы, оснащены механизмом плавного отключения и включения света. Эксплуатационный срок таких устройств может существенно сокращаться из-за резких перепадов напряжения.

Светорегуляторы для высоковольтных электрических цепей,

Подобные выключатели с регулировкой часто используют для управления яркости освещения театров. Учитывая большую мощность потребления энергии, нужно устанавливать диммеры, устойчивые к большим нагрузкам.

Диммеры, рассчитанные на люминесцентные источники,

С регулированием у такого типа освещения возникают некоторые трудности, поскольку стандартный метод понижения напряжения здесь не действует. Поэтому конструкция таких приспособлений предусматривает наличие специального пускового устройства. Оно преобразовывает подающуюся частоту в диапазон от 20 до 50 кГц. Изменение частоты определяет значение силы тока, текущего по цепи освещения. При этом меняется и уровень яркости.

Светорегуляторы для светодиодных световых источников.

Плавное регулирование яркости светодиодных источников осуществляется путем применения широтно-импульсной модуляции. Длительность импульсов тока, подаваемых на светодиод с оптимальной амплитудой, изменяется, тем самым изменяя уровень силы светового потока. Благодаря высокой частоте импульсов, достигающей 0,3 МГц, исключена возможность мерцания ламп.

Монтаж и подключение

Для установки диммера не нужны специальные знания электротехники или быть профессиональным электриком. Благодаря схожести с обычным выключателем, устройство с регулятором устанавливается и подключается в несколько приемов.

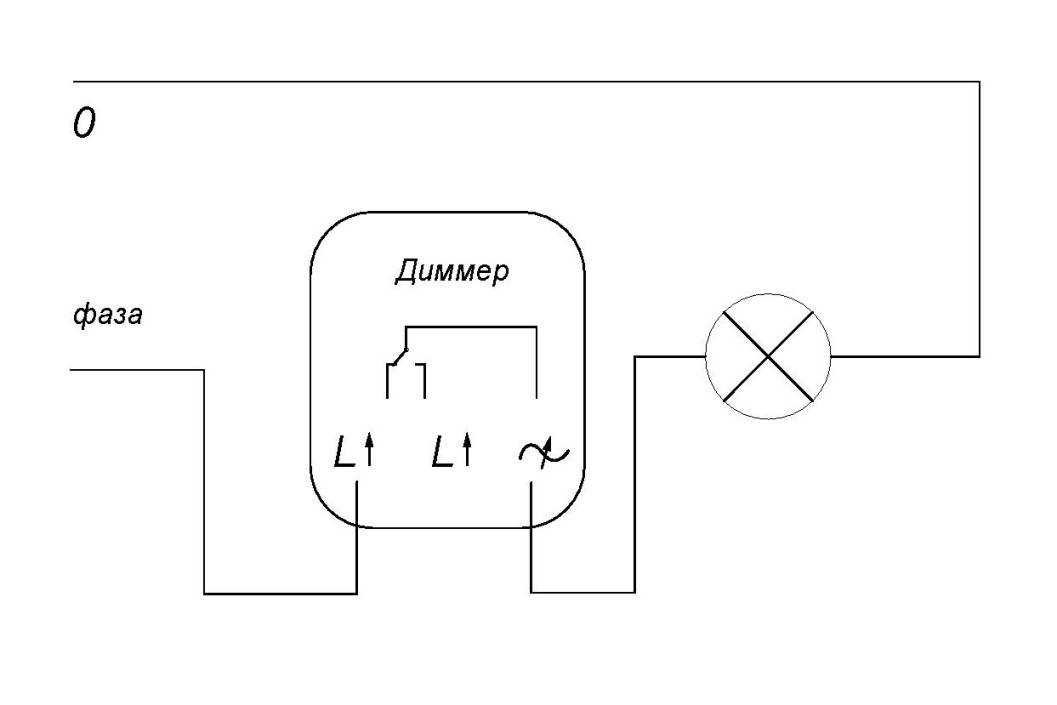

Крепление диммера в монтажную коробку осуществляется благодаря специальным усикам. К электросети регулятор подключается аналогично стандартным устройствам, обязательно соблюдая полярность.

Ввиду большого разнообразия светорегуляторов, есть несколько моментов, которые полезно учитывать:

приспособление подключается к цепи последовательно к нагрузке,
можно сочетать регулируемое устройство с обычным выключателем – достаточно просто подключить их последовательно. Сам регулятор можно установить в любой части помещения,
диммеры, предназначенные для ламп на светодиодах, позволяют управлять освещением отдельно для разных частей помещения. Для этих целей используют специальные выносные кнопки, которые устанавливают в нужных точках.

Заключение

Прогресс никогда не замедляет свой ход. Это также касается, казалось бы, незаменимых включателей света. Постепенно обычные приспособления заменяются устройствами плавного регулирования светового потока.

Одной из причин этого процесса является возможность экономии потребления света. Достаточно вспомнить «умные» дома, где диммер может выключить свет, который забыл выключить хозяин, или немного осветить лестничную клетку проходящему по ней человеку.

Если говорить об энергосбережении, использование светорегулятора дает от 9% до 35% экономии, не сильно сказываясь на силе освещения. Этим регуляторы выгодно отличаются от устаревших реостатов, у которых уменьшение яркости освещения оставляет уровень потребления электроэнергии на прежнем уровне.

принцип работы выключателей с регулятором яркости света, как подключить регулятор освещения

Все большую популярность приобретают выключатели с регулятором яркости освещения. Эти устройства предназначены для регулирования напряжения потребителя в диапазоне ОТ 0 до 100 процентов от номинального значения. Сейчас они все чаще используются вместо классических выключателей для плавного изменения яркости светового потока.

Область применения
Классификация диммеров
Особенности конструкции
Принцип работы
Преимущества и недостатки регуляторов света

Область применения

Чаще всего данные устройства используются с целью регулирования яркости свечения галогеновых лампочек и классических ламп накаливания. Причем в первом случае есть один нюанс применения выключателя диммер — он должен подключаться к источнику света исключительно через понижающий трансформатор. Это устройство можно приобрести отдельно либо использовать готовое решение.

Также необходимо помнить, что выпускаются специальные выключатели, регулирующие яркость света светодиодных и люминесцентных ламп. Дело в том, что в их конструкции присутствует один важный элемент — электронный пускатель. Благодаря применению регуляторов освещения вместо обычных выключателей, можно плавно менять интенсивность светового потока от минимальных значений до максимальных.

Это не только удобно, но также позволяет отказаться от использования многокнопочных выключателей для управления люстрами с несколькими лампочками. Аналогичным образом обстоят дела и со сложными осветительными устройствами, оснащенными собственными регуляторами — значительно дешевле приобрести диммер и подключить к нему люстру.

Классификация диммеров

Сегодня в продаже можно найти три основных типа моноблочных регулируемых выключателей света:

Устройства, оснащенные механическим регулятором, изготовленным в форме диска — их конструкция является весьма простой, что положительно отражается и на стоимости. Они могут иметь нажимной либо поворотный механизм включения.
Диммеры с кнопочной регулировкой — имеют более сложную конструкцию, но при этом расширяется функционал, например, управление может осуществляться посредством пульта ДУ.
Сенсорные устройства — наиболее дорогие диммеры с максимально широкими функциональными возможностями.

В продаже можно найти не только моноблочные выключатели с регулятором яркости, но и устройства, имеющие модульную конструкцию. Управление такими светорегуляторами осуществляется с помощью клавишного выключателя либо выносной кнопки. Они практически не используются в жилых помещениях. Выбирая диммер, необходимо обратить внимание на мощность устройства. Этот показатель должен превышать суммарную мощность всех потребителей, подключенных к выключателю.

Несколько слов следует сказать о дополнительном функционале диммеров:

Возможность создания эффекта присутствия.
Несколько режимов затемнения, в том числе и мигание света.
Автоматическое включение и отключение.
Дистанционное или голосовое управление.

Особенности конструкции

Это достаточно сложное устройство, если сравнивать с классическими выключателями. Основным элементом конструкции является электрическая схема, задача которой заключается в снижении напряжения до необходимого показателя для питания диммера. Чтобы обеспечить надежную и бесперебойную работу данной схемы, производители используют несколько типов защиты, например, от перепадов напряжения в сети и перегрева.

Основной элемент схемы — двунаправленный триодный тиристор. Это электронный переключатель, управляющий коротким импульсом. Для подачи сигнала на открытие-закрытие тиристора используется конденсатор с определенной емкостью. Во время прохождения первой волны напряжения питания он накапливает заряд, после чего отдает его тиристору.

Принцип работы

Все современные регуляторы света не являются потребителями электрической энергии — в этом заключается их основное отличие от первых моделей. Более ранние аналоги работали в соответствии со схемой емкостного либо активного делителя напряжения. По сути, они представляли собой автотрансформаторы или реостаты, подключенные последовательно с основным потребителем энергии.

В каждой из рассмотренных ситуаций, производство и использование регуляторов света было весьма затратным. Например, если применялся реостат, то это увеличивало массу всего устройства, а также приводило к сильному нагреву. В результате производителям приходилось искать способы эффективного теплоотвода, а это сказывалось на стоимости диммера. Автотрансформатор, хотя и не является активным потребителем энергии, обладает большими габаритами.

В современных регуляторах мощности светового потока используется специальная электронная схема, позволяющая подать питание на осветительное устройство, «срезая» заднюю и переднюю части полуволны напряжения. Этот принцип работы диммеров получил название «регулирование фазы с отсеканием заднего и переднего фронтов». В соответствии с режимом работы, определяемого временем срабатывания (этот показатель составляет 0−9 мс), удается добиться плавной регулировки потребляемой мощности.

Преимущества и недостатки регуляторов света

Среди положительных свойств всех устройств этого типа стоит отметить:

Плавное изменение яркости света.
Напряжение на потребителе уменьшается без рассеивания мощности, что приводит к экономии электрической энергии.
Благодаря работе при сниженном напряжении увеличивается срок эксплуатации лампочек.
Диммеры в определенной степени способны защитить потребитель электроэнергии от перепадов напряжения в сети.
Устраняется резкое повышение показателя силы тока при включении лампочки.

Однако у светорегуляторов есть и несколько недостатков:

Более высокая стоимость в сравнении с классическими выключателями.
Кривая питающего напряжения несколько искажается, но это не сильно влияет на результат работы ламп накаливания.
В случае замены диммером многокнопочных выключателей могут возникнуть сложности с приобретением соответствующего устройства. Это связано со стоимостью двойных моделей светорегуляторов или необходимостью оборудования новых точек для монтажа устройств.

Если речь идет о подключении одинарного светорегулятора, то проблем возникнуть не должно. Во время монтажа такого устройства нет необходимости вносить изменения в схему электропроводки квартиры. Если человек хотя бы раз менял выключатель, то сможет легко подключить и регулятор света, ведь маркировка всех выводов не отличается.
